| Jellemz51k | R e9szletek |
|---|---|
| Term e9kt edpus | Robotf71ny edr f3 |
| Aj e1n e1lt f71ny edr f3 ter fclet | 1200 m b2 |
| T f6lt e9si id51 | 60 perc |
| M71k f6d e9si id51 | ak e1r 60 perc |
| V e1g e1si magass e1g | 25-t51l 55 mm-ig |
| V e1g e1si sz e9less e9g | 22 cm |
| S fally | 7,5 kg |
| Hangszint | 58 dB |
| Navig e1ci f3s rendszer | V e9letlenszer fb navig e1ci f3 |
| Kapcsolat | Nem el e9rhet51 |
| Karbantart e1s | Peng e9k e9s szenzorok rendszeres tiszt edt e1sa |
| Biztons e1g | Automatikus le e1ll e1s emel e9s eset e9n |
| Tartoz e9kok | T f6lt51 e1llom e1s, hat e1rvezet e9k |
| Garancia | 2 e9v |
Gyakran ismételt kérdések - Robolinho 1200 AL-KO
Töltse le az útmutatót a következőhöz Robotfűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét Robolinho 1200 - AL-KO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Robolinho 1200 márka AL-KO.

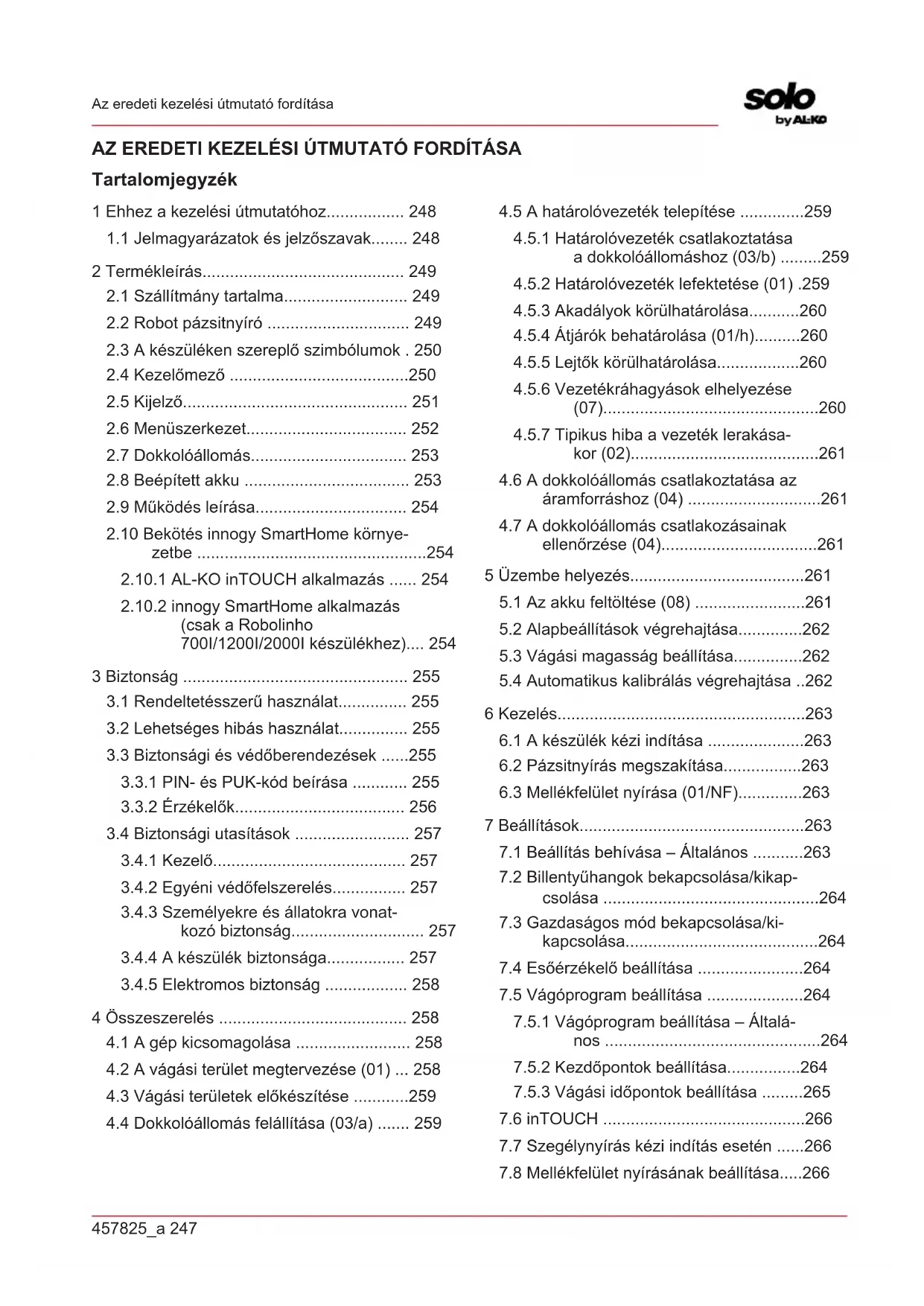

HASZNÁLATI ÚTMUTATÓ Robolinho 1200 AL-KO
1.1 Jelmagyarázatok és jelzőszavak........ 248
2.3 A készüléken szereplő szimbólumok . 250
2.4 Kezelőmező .......................................250
2.5 Kijelző................................................. 251
2.6 Menüszerkezet................................... 252
2.9 Működés leírása................................. 254
2.10 Bekötés innogySmartHome környe-
2.10.2 innogy SmartHome alkalmazás
(csak a Robolinho 700I/1200I/2000I készülékhez).... 254 3 Biztonság ................................................. 255
3.1 Rendeltetésszerű használat............... 255
3.2 Lehetséges hibás használat............... 255
3.3 Biztonsági és védőberendezések ......255
3.3.1 PIN- és PUK-kód beírása ............ 255
3.3.2 Érzékelők..................................... 256
3.4 Biztonsági utasítások ......................... 257
3.4.1 Kezelő.......................................... 257
3.4.2 Egyéni védőfelszerelés................ 257
3.4.3 Személyekre és állatokra vonat-
kozó biztonság............................. 257
3.4.4 A készülék biztonsága................. 257
3.4.5 Elektromos biztonság .................. 258
4 Összeszerelés ......................................... 258
4.1 A gép kicsomagolása ......................... 258
4.2 A vágási terület megtervezése (01) ... 258
4.3 Vágási területek előkészítése ............259
4.4 Dokkolóállomás felállítása(03/a) ....... 259
4.5 A határolóvezeték telepítése ..............259
4.5.1 Határolóvezeték csatlakoztatása
a dokkolóállomáshoz (03/b) .........259
4.5.2 Határolóvezeték lefektetése (01) .259
4.5.3 Akadályok körülhatárolása...........260
4.5.4 Átjárók behatárolása (01/h)..........260
4.5.5 Lejtők körülhatárolása..................260
4.5.6 Vezetékráhagyások elhelyezése
(07)...............................................260
4.5.7 Tipikus hiba a vezeték lerakása-
kor (02).........................................261
4.6 A dokkolóállomás csatlakoztatása az
áramforráshoz(04) .............................261
4.7 A dokkolóállomás csatlakozásainak
ellenőrzése (04)..................................261 5 Üzembe helyezés......................................261
5.1 Az akku feltöltése (08) ........................261
5.2 Alapbeállítások végrehajtása..............262
5.3 Vágási magasság beállítása...............262
5.4 Automatikus kalibrálás végrehajtása ..262
6 Kezelés......................................................263
6.1 A készülék kézi indítása .....................263
6.2 Pázsitnyírás megszakítása.................263
6.3 Mellékfelület nyírása (01/NF)..............263
7 Beállítások.................................................263
7.1 Beállítás behívása – Általános ...........263
7.2 Billentyűhangok bekapcsolása/kikap-
csolása ...............................................264
7.3 Gazdaságos mód bekapcsolása/ki-
kapcsolása..........................................264
7.4 Esőérzékelő beállítása .......................264
7.5 Vágóprogram beállítása .....................264
7.5.1 Vágóprogram beállítása – Általá-
nos ...............................................264
7.5.2 Kezdőpontok beállítása................264
7.5.3 Vágási időpontok beállítása .........265
7.6 inTOUCH ............................................266
7.7 Szegélynyírás kézi indítás esetén ......266
7.8 Mellékfelület nyírásának beállítása.....266HU
248 Robolinho 700/1200/2000 Ehhez a kezelési útmutatóhoz
7.9 Kijelző fényerejének beállítása........... 266
7.10 Beállításvédelem................................ 266
7.11 Új kalibrálás........................................ 266
7.12 Gyári beállítások visszaállítása .......... 266
8 Információk megjelenítése....................... 266 9 Karbantartás és ápolás............................ 267
9.1 Tisztítás.............................................. 267
9.2 Rendszeres ellenőrzés....................... 267
9.3 Vágókés cseréje................................. 268
10 Szállítás ................................................... 268 11 Tárolás..................................................... 268
11.1 Robot pázsitnyíró tárolása .................268
11.2 Dokkolóállomás tárolása .................... 269
11.3 A határolóvezeték átteleltetése .......... 269
12 Ártalmatlanítás......................................... 269 13 Ügyfélszolgálat/Szerviz............................ 271 14 Segítség zavar esetén ............................. 271
14.1 A készülék- és kezelési hibák kijaví-
tása ....................................................271
14.2 Hibakódok és hibaelhárítás................ 272
15 Garancia .................................................. 275 16 Az eredeti EU/EK megfelelőségi nyilatko- zat fordítása ............................................. 276
A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.
Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a za- varmentes munkavégzés és a hibamentes kezelés feltétele.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.
Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.
Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.
1.1 Jelmagyarázatok és jelzőszavak
VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halá- los vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményez- het. TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.457825_a 249 Termékleírás
Ez a dokumentáció egy teljesen automatikus, ak- kumulátoros működtetésű robot pázsitnyírót is- mertet, amely a gyep felületén szabadon mozog. A vágási magasság változtatható.
2.1 Szállítmány tartalma
A szállítmány az alább felsorolt tételeket tartal- mazza. Ellenőrizze, hogy minden pozíció meg- van-e:
Sz. Alkatrész 1 Robot pázsitnyíró 2 Rövid útmutató 3 Üzemeltetési útmutató 4 Fűkampók * 5 Tápegység 6 Dokkolóállomás csavart szárú szegek- kel(5db), csavarkulccsal és téli fedéllel 7 Határolóvezeték *
- nem része a szállítmánynak

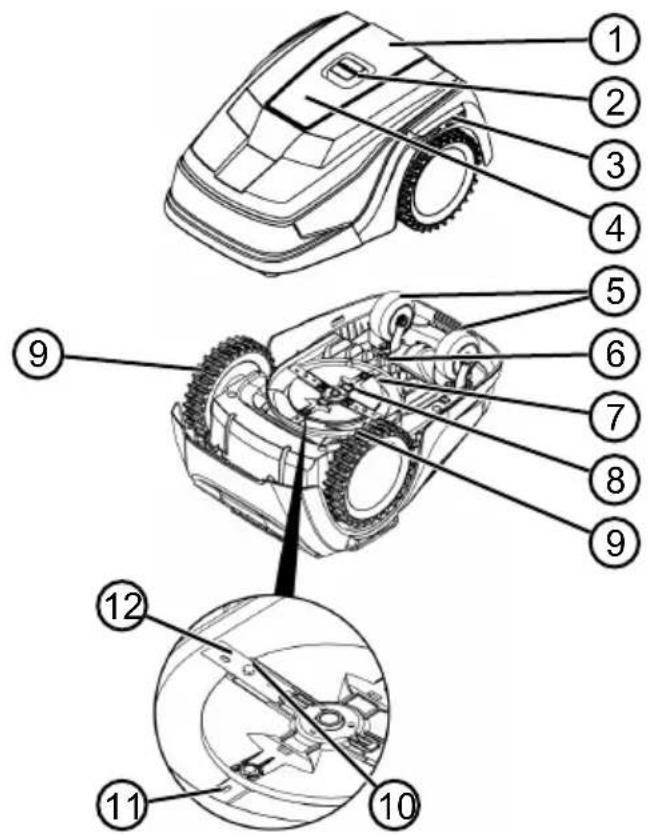

2.2 Robot pázsitnyíró
Sz. Alkatrész 1 Kezelőfelület kijelzővel (mellékelve) 2 STOP gomb (azonnal leállítja a készülé- ket, a vágókést pedig 2másodpercen belül) 3 Töltőcsatlakozó 4 Magasságállító (rejtett) 5 Elülső kerekek (kormányozható) 6 Akkumulátorrekesz 7 Fűnyírófedél 8 Késtányér 9 Hajtókerék 10 Rögzítőcsavar 11 Terelőkés 12 VágókésHU 250 Robolinho 700/1200/2000 Termékleírás
2.3 A készüléken szereplő szimbólumok
Szimbó- lum Jelentés Harmadik személyeket tartson távol a veszélyzónától! A kezelésnél különös óvatosságot tanúsítson! Kezeit ás lábait tartsa távol a vágó- szerkezettől! Tartson biztonsági távolságot! Üzembe helyezés előtt olvassa el a kezelési útmutatót! A készülék elindításához adja meg a PIN-kódot! Ne utazzon a készüléken menet közben!

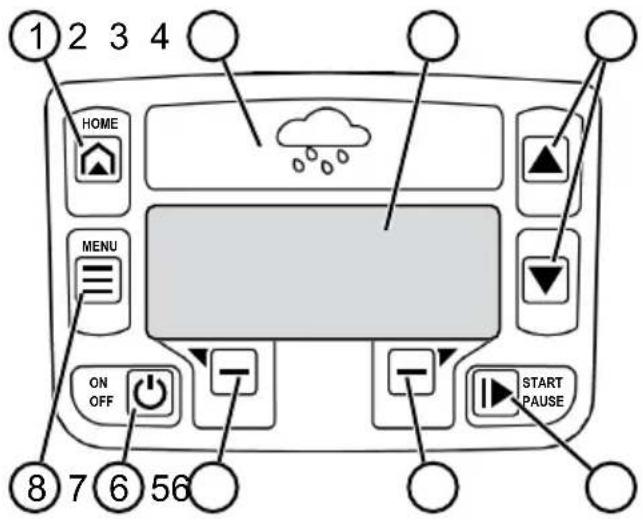

OFF START PAUSE MENU HOME Sz. Alkatrész
(Home gomb): Nyírási üzemmód megszakítása, a készülék mozgása hát- rafelé a dokkolóállomásba. A készülék másnap a beállított vágási időben ismét automatikusan elindul. 2 Esőérzékelő: Érzékeli, hogy esik-e az eső (lásd Fejezet 7.4 "Esőérzékelő beál- lítása", oldal264). 3 Kijelző: A készülék aktuális üzemi álla- potát, a kiválasztott menü címét, menü- pontjait, valamint a kiválasztandó funkci- ókat mutatja (lásd Fejezet 2.5 "Kijelző", oldal251).
(nyíl gombok): Menüpontok kivá- lasztása, számértékek növelése és csökkentése, beállítások váltása.
(Start/Szünet gomb): Nyírási üzem- mód kézi indítása és leállítása, ill. a nyírási üzemmód folytatása a gomb megnyomása után azonnal.
(Funkciógombok): Annak a funkciónak a behívása, amely a kijelzőn éppen a gombok felett látható.
(Be/Ki gomb): A készülék be- és ki- kapcsolása.
(Menü gomb): Főmenű előhívása457825_a 251 Termékleírás

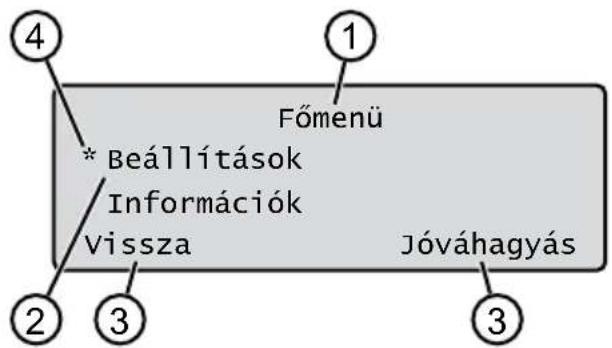

Főmenü Beállítások Információk Vissza Jóváhagyás
Sz. Kijelzés 1 A kiválasztott menü címe (itt: Főmenü) 2 Menüpontok a menüben: Mindig csak két menüpont látható (itt: Beállítá- sok és Információk). A és gombokkal további menüpontok jelenít- hetők meg. 3 A kiválasztott menüponthoz tartozó funkciók (itt: Beállítások). A és gombokkal további funkciók hívha- tók be. 4 Csillagok a kijelzett menüpont megjelö- léséhez (itt: Beállítások)HU 252 Robolinho 700/1200/2000 Termékleírás
Főmenü Programok Heti program lásd Fejezet 7.5 "Vágóprogram beállítása", oldal264 Belépési pontok lásd Fejezet 7.5.2 "Kezdőpontok beállítása", ol- dal264 Programinformáció lásd Fejezet 8 "Információk megjelenítése", ol- dal266 Beállítá- sok Idő lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal262 Dátum lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal262 Nyelv lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal262 PIN-kód lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal262 Billentyűhangok lásd Fejezet 7.2 "Billentyűhangok bekapcsolása/ kikapcsolása", oldal264 EcoMode lásd Fejezet 7.3 "Gazdaságos mód bekapcsolása/kikapcso- lása", oldal264 Esőérzékelő lásd Fejezet 7.4 "Esőérzékelő beállítása", oldal264 Esőérzékelő késl. lásd Fejezet 7.4 "Esőérzékelő beállítása", ol- dal264 Esőérzékenység lásd Fejezet 7.4 "Esőérzékelő beállítása", ol- dal264 inTOUCH lásd Fejezet 7.6 "inTOUCH", oldal266 Szegélynyírás lásd Fejezet 7.7 "Szegélynyírás kézi indítás ese- tén", oldal266 Mellékfelület aktív/inaktív lásd Fejezet 7.8 "Mellékfelület nyírásának beállítása", oldal266 Kijelző kontraszt lásd Fejezet 7.9 "Kijelző fényerejének beállítá- sa", oldal266 Beállításvédelem lásd Fejezet 7.10 "Beállításvédelem", oldal266 Új kalibrálás lásd Fejezet 7.11 "Új kalibrálás", oldal266 Gyári beállítások lásd Fejezet 7.12 "Gyári beállítások visszaállí- tása", oldal266 Informá- ciók Késszerviz lásd Fejezet 8 "Információk megjelenítése", oldal266 Hardver lásd Fejezet 8 "Információk megjelenítése", oldal266 Szoftver lásd Fejezet 8 "Információk megjelenítése", oldal266 Programinformáció lásd Fejezet 8 "Információk megjelenítése", ol- dal266 Üzemzavarok esetén lásd Fejezet 8 "Információk megjelenítése", oldal266457825_a 253 Termékleírás
Sz. Alkatrész 1 Padlólemez 2 Állapotjelző LED-ek 3 Töltőérintkező
Home gomb( ) 5 Töltőoszlop 6 Kábelrekesz 7 Kerékvájat 8 Furat a csavart szárú szeghez(9) 9 Csavart szárú szegek
Az akku fixen be van szerelve a készülékbe, ezért a felhasználó nem tudja kicserélni. TUDNIVALÓ Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármi- lyen töltöttségi állapotban tölthető. A töl- tés megszakítása nem károsítja az ak- kumulátort. Az akkumulátort csal akkor lehet tölteni, ha a készülék be van kapcsolva.
A beépített akkumulátor gyárilag részlegesen fel van töltve. Normál üzemben az akkumulá- tor rendszeresen feltöltődik. A készülék eh- hez a dokkolóállomáshoz megy.
A beépített felügyeleti elektronika a 100%-os töltöttségi szint elérésekor automatikusan be- fejezi a feltöltési folyamatot.
A töltési folyamat csak a dokkolóállomás töl- tőérintkezőinek a készülék érintkezőfelületei- vel való kifogástalan érintkezése esetén mű- ködik.
45°C hőmérséklet fölött a beépített biztonsá- gi kapcsolás megakadályozza az akkumulá- tor töltését. Ezáltal elkerülhető az akkumulá- tor tönkremenetele.
Ha az akkumulátor üzemideje a teljes feltöl- tés ellenére jelentősen csökken, akkor az ak- kumulátort egy AL-KO kereskedő, technikus vagy szervizpartner bevonásával új, eredeti akkumulátorra kell kicserélni.
Ha az öregedés vagy a hosszú tárolás követ- keztében az akkumulátor töltöttségi szintje a gyártó által meghatározott minimális szint alá esik, akkor azt már nem lehet újra feltölteni. Az akkumulátort és a felügyeleti elektronikát az AL-KO kereskedővel, technikussal vagy szervizpartnerrel ellenőriztetni és adott eset- ben kicseréltetni.
Az akkumulátor állapota megjelenik a kijel- zőn. Az akkumulátor állapotát kb. 3 havonta ellenőrizze. Ehhez a készüléket kapcsolja be és olvassa le az akkumulátorállapotot. Ha az akkumulátor töltöttsége már csak kb. 30% vagy kevesebb, akkor a készüléket állítsa a dokkolóállomásba, majd kapcsolja be az ak- kumulátor feltöltéséhez. Ha a töltőoszlopot a dokkolóállomás tárolásához korábban levet- ték (lásd Fejezet 11.2 "Dokkolóállomás táro- lása", oldal269), akkor azt előbb fordított sor- rendben fel kell szerelni és a dokkolóállomást ismét csatlakoztatni kell az elektromos háló- zathoz.
Ha a készülékbe elektrolit jut. A készüléket AL-KO szervizállomáson javíttassa meg!
Ha az akkumulátort a készülékből kiszerel- ték: Ha a szembe vagy a kézre kifolyt elektro- lit kerül, akkor a folyadékot vízzel azonnal mossa le. Haladéktalanul forduljon orvoshoz!HU 254 Robolinho 700/1200/2000 Termékleírás
Mozgás a gyepfelületen A pázsitnyíró robot egy határolóvezetékkel korlá- tozott vágási területen belül szabadon mozog. A készülék tájékozódása érzékelőkkel történik, amelyek a határolóvezeték mágneses mezőjét érzékelik. Ha a készülék akadályba ütközik, akkor megáll, majd egy másik irányban halad tovább. Ha a ké- szülék nedvességet észlel, akkor automatikusan visszatér a dokkolóállomáshoz. Ha a készülék olyan helyzetbe kerül, amelyben a működés nem lehetséges, akkor ezt a kijelzőn egy üzenet jelzi. Nyírási üzemmód és töltő üzemmód A nyírási fázisok mindig a töltési fázisokkal válta- koznak. Ha nyírás közben az akkumulátor töltött- sége egy bizonyos szintre csökken (kijelző: 0%), akkor a készülék a határolóvezeték mentén visz- szatér a dokkolóállomáshoz. Nyíráshoz előre beállított nyírási programok vá- laszthatók, amelyek tartalmazzák a felület- és a szegélynyírási funkciókat is. Ezek a fűnyíró prog- ramok módosíthatók. A pázsitnyíró motor minden elindításakor megvál- tozik annak forgásiránya, aminek köszönhetően a vágókés élettartama megduplázódik.
2.10 Bekötés innogySmartHome
környezetbe A robot fűnyíró bekapcsolható egy innogy Smart- Home környezetbe és más készülékekkel háló- zatba köthető. Ez a robot fűnyíró kényelmes ve- zérlését, beállítását és felügyeletét teszi lehetővé egy mobil készüléken működő alkalmazással. Ehhez a robot pázsitnyírót Lemonbeat rendsze- ren keresztül össze kell kötni egy innogySmart- Home átjáróval, majd egy mobil készülékre tele- píteni kell az AL-KO inTOUCH vagy az innogySmartHome alkalmazást (csak a Robolin- ho 700I/1200I/2000I típushoz). TUDNIVALÓ Az alkalmazott készüléknek rádió-össze- köttetésre van szüksége az innogySmartHome használatához. A mobilkészülék rádiókapcsolatának megszakadása esetén a robot pázsit- nyíróhoz nem lehet jeleket továbbítani.
2.10.1 AL-KO inTOUCH alkalmazás
Az AL-KO inTOUCH alkalmazás Android- és iOS-alapú készülékekhez kapható: Az alkalmazás telepítése után először be kell je- lentkezni. TUDNIVALÓ A regisztrálás nem feltétlenül szüksé- ges, azonban végrehajtásával néhány további funkció válik elérhetővé. Az alkalmazás első indításakor automatikusan a rövid telepítési útmutató kerül behívásra. Ezután a „Készülékek” menüben lehet a robot pázsit- nyírót az innogy SmartHome hálózathoz csatla- koztatni. TUDNIVALÓ A csatlakoztatáshoz egy innogy-fiók szükséges. TUDNIVALÓ A robot pázsitnyírónak jelek fogadására készen kell állnia, hogy csatlakoztatni le- hessen (lásd Fejezet 7.6 "inTOUCH", ol- dal266). A becsatlakoztatott robot pázsitnyírók vagy más, a hálózatba kapcsolt távoli eszközök hozzáférése mellett az AL-KO inTOUCH alkalmazás további funkciókat kínál, mint pl. a termékregisztrálást, kerti ötleteket, a növényápolási tanácsadót vagy meghibásodás esetén a push értesítéseket.
2.10.2 innogy SmartHome alkalmazás (csak a
Robolinho 700I/1200I/2000I készülékhez) Az innogy SmartHome alkalmazás Android- és iOS-alapú készülékekhez, valamint böngésző alapú webes alkalmazáshoz kapható. További információk az innogy SmartHome alkal- mazásról a https://home.innogy-smarthome.de webhelyen, valamint az alkalmazás dokumentáci- ójában található.457825_a 255 Biztonság 3 BIZTONSÁG
3.1 Rendeltetésszerű
használat Ez a gép magáncélú használatra készült. Minden más felhaszná- lás, valamint az engedély nélküli átépítés vagy hozzáépítés hely- telen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE- jelölés) érvénytelenné válását eredményezi, és a gyártó a fel- használót vagy harmadik felet érő minden kár esetében mente- sül a felelősség alól. A készülék használatára vonat- kozó korlátozások:
Max. lejtő/emelkedő: 45%(24°)
Max. oldalirányú ferde hely- zet: 45% (24°)
3.2 Lehetséges hibás
használat Ez a készülék nem alkalmas nyilvános területeken, parkok- ban, sportlétesítményekben, va- lamint kertészeti és erdészeti te- rületeken való használatra.
védőberendezések FIGYELMEZTETÉS! Sérülésveszély A sérült és kiiktatott bizton- sági és védőberendezések súlyos sérüléseket okoz- hatnak.
A sérült biztonsági és védőberendezéseket ja- víttassa meg.
A biztonsági és védőbe- rendezéseket soha ne iktassa ki.
3.3.1 PIN- és PUK-kód beírása
A készüléket csak egy PIN-kód (személyi azonosítószám) meg- adásával lehet elindítani. Ezzel megakadályozható, hogy illeték- telenek bekapcsolják a készülé- ket. A gyárilag beállított PIN-kód 0000. A PIN-kód egyénileg be- állítható, lásd lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal262. Ha a PIN-kódot 3-szor egymás után hibásan adja meg, akkor a PUK-kódot (személyi feloldókód) kell beírni. Ha ezt is hibásan ad- ja meg, akkor a következő pró- bálkozásig 24 órát várni kell.HU 256 Robolinho 700/1200/2000 Biztonság A PIN- és a PUK-kód beírása emellett lopás elleni védelem is:
A PIN- és a PUK-kódot illeték- telen személyek számára hozzáférhetetlen helyen őriz- ze.
A gép több biztonsági érzékelő- vel rendelkezik. A kikapcsolást követően egy biztonsági érzéke- lő nem indul újra automatikusan. A hibaüzenet megjelenik a kijel- zőn, és az üzenetet nyugtázni kell. Az érzékelőt működésbe hozó okot meg kell szüntetni. Emelő érzékelő Ha a készüléket működés köz- ben a háznál fogva felemeli, ak- kor a menethajtás kikapcsol és a vágókések megállnak. Ütközésérzékelők az akadályfelismeréshez A készülék olyan érzékelőkkel van felszerelve, amelyek aka- dályhoz éréskor gondoskodnak a haladási irány megváltoztatá- sáról. Amikor a fűnyíró akadály- nak ütközik, a burkolat felső ré- sze enyhén elmozdul és az ütkö- zésérzékelő működésbe lép. Menetirány szerinti/ oldalirányú dőlésszög- érzékelő Ha menetirányban az emelkedő vagy a lejtő, ill. a felület oldalirá- nyú dőlése eléri a 24°-ot (45%- ot), akkor a készülék megfordul, ill. a készülék menetiránya meg- változik. Esőérzékelő A készülék esőérzékelővel van felszerelve, amely aktív állapot- ban eső esetén megszakítja a nyírási folyamatot és gondosko- dik arról, hogy a készülék visz- szatérjen a dokkolóállomásra. TUDNIVALÓ A készülék megbízhatóan működtethető más robot pázsitnyírók közvetlen kö- zelében. A határolóvezetékben al- kalmazott jel megfelel az EGMF (a Kerti Készülék Gyártóinak Európai Egye- sülete) által az elektromág- neses kibocsátásokra meghatározott szabvány- nak.457825_a 257 Biztonság
3.4 Biztonsági utasítások
16 évnél fiatalabbak, korláto- zott fizikai, érzékszervi vagy szellemi képességekkel ren- delkezők vagy tapasztalatlan és ismeretekkel nem rendel- kező személyek, akik az üze- meltetési útmutatót nem isme- rik, a készüléket nem használ- hatják. Tartsák be az adott or- szágra jellemző, a felhasználó minimális életkorára vonatko- zó esetleges biztonsági utasí- tásokat.
A készüléket ne kezelje alko- hol, drogok vagy gyógyszerek hatása alatt.
3.4.2 Egyéni védőfelszerelés
A sérülések elkerülése érde- kében viseljen előírásszerű ruházatot és védőfelszerelést.
A személyes védőfelszerelés részei:
hosszú nadrág és erős cipő
Karbantartáskor és ápolás- kor: Védőkesztyű.
3.4.3 Személyekre és
állatokra vonatkozó biztonság
Szabadon hozzáférhető terü- leteken a nyírási terület körül a következő tartalmú figyel- meztetéseket kell elhelyezni: FIGYELEM! Az automatikus pázsit- nyíró működik! Ne közelítse meg a készü- léket! Ügyeljen a gyerekekre!
Működés közben gondoskod- jon arról, hogy gyerekek és más személyek ne legyenek a készülék közelében, ill. ne ér- jenek a készülékhez és ne játsszanak a készülékkel.
Tilos a készülékre ráülni és a vágókésbe benyúlni!
A vágóberendezéstől tartsa távol a testrészeit és a ruhá- zatát.
3.4.4 A készülék biztonsága
Munka előtt gondoskodjon ar- ról, hogy a készülék munkate- rületén ne legyenek akadá- lyok (pl. faágak, üveg-, fém- és ruhadarabok, kövek, kerti bútorok, kerti eszközök vagy gyermekjátékok). Ezek a ké- szülék vágókéseiben kárt okozhatnak vagy a készülék miatt megrongálódhatnak.HU 258 Robolinho 700/1200/2000 Összeszerelés
A készüléket csak az alábbi feltételek mellett használja:
A készülék nem szennye- zett.
A készülék nem figyelmez- tet károsodásokra vagy el- használódásra.
Minden kezelőelem műkö- dik.
A dokkolóállomás és a táp- egység, valamint azok elektromos vezetékei sér- tetlenek és működnek.
A sérült alkatrészeket mindig a gyártó eredeti pótalkatré- szeivel pótolja.
Javíttassa meg a készüléket, ha az megsérült.
A készülék használója felelős más személyekkel vagy azok ingóságaival kapcsolatos bal- esetekért.
3.4.5 Elektromos biztonság
Ne működtesse a készüléket, ha a pázsitfelületen egyidejű- leg egy öntözőberendezés is működik.
Ne fecskendezze a készülé- ket vízzel.
Ne Nyissa ki a készüléket. 4 ÖSSZESZERELÉS
4.1 A gép kicsomagolása
1. Óvatosan nyissa ki a csomagolást.
2. Valamennyi komponenst óvatosan vegyen ki
a csomagolásból, és ellenőrizze rajtuk a szál- lításból eredő károkat. Tudnivaló:Szállítási sérülés esetén értesít- se a garanciális feltételeknek megfelelően azonnal értesítse AL-KO szakkereskedőjét, szerelőjét vagy szervizpartnerét.
3. Ellenőrizze a szállítási terjedelmet, lásd Feje-
zet 2.1 "Szállítmány tartalma", oldal249. Arra az esetre, ha a készüléket tovább kell adni, őrizze meg az eredeti csomagolást és a hozzá tartozó papírokat. Ezek a visszaküldéshez is szükségesek.
4.2 A vágási terület megtervezése (01)
A dokkolóállomás helye (01/1)
A legnagyobb vágási felülethez a lehető leg- közelebb
Közvetlen napsugárzástól és erős időjárási hatásoktól védett
Csatlakozási lehetőség áramforráshoz
Szabad hozzáférés a robot pázsitnyíróhoz A határolóvezeték lefektetése (01) A határolóvezetéket folyamatos vonalban, az óra- mutató járásával egyező irányban haladva kell le- rakni. Átjárók a nyírási területek között (01/h) Az átjáró egy szűk hely a gyepfelületen, amely két gyepfelület összekötésére szolgál. Fő felület és mellékfelület(ek) (01)
Fő felület (01/NF): Az a gyepfelület, ahol a dokkolóállomás található, és amelyet a ké- szülék a teljes felületén automatikusan nyírni tud.
Mellékfelület (01/AF): Ha egy gyepfelület, amelyet a készülék a fő felületről nem tud el- érni, akkor adott esetben a készüléket kézzel kell a mellékfelületre vinni. A mellékfelületek kézi üzemmóddal munkálhatók meg. A fő és mellékterületeket azonban ugyanúgy, a határolóvezetéket folyamatosan lerakva kell be- határolni.457825_a 259 Összeszerelés A kezdőpont helyzete (01/X0–01/X3) A készülék a meghatározott vágási időben a ha- tárolóvezeték mentén a meghatározott kezdő- pontba megy, és ott kezdi meg a nyírást. A kezdőponttal meghatározhatja, hogy a gyepfe- lület mely területei kerülnek gyakrabban nyírásra.
4.3 Vágási területek előkészítése
1. Ellenőrizze, hogy a gyepfelület nagyobb-e,
mint a készülék felületteljesítménye. Túl nagy gyepfelület esetén rendszertelenül vágott gyepfelület keletkezik. Szükség esetén csök- kentse a nyírási felületet.
2. A dokkolóállomás és a határolóvezeték sze-
relése, valamint a készülék üzembe helyezé- se előtt: A gyepfelületet egy fűnyíróval nyírja alacsonyabb vágási magasságra.
3. Szüntesse meg az akadályokat a nyírási felü-
leten vagy vegye körül határolóvezetékkel (lásd Fejezet 4.5.3 "Akadályok körülhatárolá- sa", oldal260):
Lapos akadályok, amelyek felett a készü- lék áthalad és közben a vágókés káro- sodhat (pl. lapos kövek, átjárók a gyepfe- lületről a teraszra vagy utakra, fedőleme- zek, szegélykövek stb.)
Lyukak és kiemelkedések a gyepfelüle- ten (pl. vakondtúrások, pocoklyukak, fe- nyőtobozok, lehullott gyümölcsök stb.)
Meredek, több mint 45%-os (24°-os) lej- tők vagy emelkedők
Vízfelületek (pl. kerti tavak, patakok, úszómedencék stb.) és azok elhatárolása a gyepfelülettől
Cserjék és sövények, amelyek széleseb- bek lehetnek
4.4 Dokkolóállomás felállítása(03/a)
1. A dokkolóállomást (01/1) a határolóvezeték
tervezett helyéhez képest derékszögben kell elhelyezni a következők szerint.
A talajjal egy szintben (vízmértékkel elle- nőrizze)
Egyenes és sima be- és kimenet
Nincs kiboltosodás (a csavart szárú sze- gek behajtásakor a töltőoszlopot nem szabad meghajlítani vagy megdönteni)
2. A dokkolóállomást (03/2) négy csavart szárú
szeggel (03/1) rögzítse a talajhoz.
4.5 A határolóvezeték telepítése
4.5.1 Határolóvezeték csatlakoztatása a
dokkolóállomáshoz (03/b)
1. A határolóvezetéket(03/4) húzza ki a csoma-
2. Vegye le a kábelrekesz(03/3) borítását a
csatlakozásnál(03/A).
3. Távolítsa el a szigetelést a határolóveze-
ték(03/6) végéről és dugja be a kapocs- ba(03/7).
4. Zárja be a kapcsot.
5. A határolókábelt a húzási tehermentesí-
tőn(03/5) keresztül kábelráhagyással vezes- se ki a kábelrekeszből. TUDNIVALÓ A kábelráhagyással később is elvégez- hető a kábelvezetés korrekciója.
6. Tegye fel a kábelrekesz borítását.
4.5.2 Határolóvezeték lefektetése (01)
A határolóvezetéket közvetlenül a gyepre vagy a gyepes földbe legfeljebb 10 cm mélységben lehet telepíteni. A gyepes földbe történő telepítést bíz- za szakemberre. A két telepítési mód egymással kombinálható. FIGYELEM! A határolóvezeték károsodásának ve- szélye Ha a határolóvezeték sérült vagy elsza- kadt, akkor a vezérlőjelek átvitele a ké- szülékhez nem lehetséges. Ebben az esetben a határolóvezetéket meg kell ja- vítani vagy ki kell cserélni. Határolóveze- ték az AL-KO cégtől vásárolható.
A határolóvezetéket mindig közvet- lenül a talajra kell lefektetni. Ha szükséges, rögzítse egy kiegészítő fűkampóval.
Lefektetéskor és üzemelés közben óvja a határolóvezetéket a sérülé- sektől.
A határolóvezeték közelében ne ás- son és lazítsa fel a talajt.
1. A határolóvezetéket egyenletes távolságok-
ban rögzítse fűkampókkal vagy a talaj alatt (max. 10cm mélyen) helyezze el.
2. A határolóvezetéket az akadályok körül fek-
tesse le: lásd Fejezet 4.5.3 "Akadályok körül- határolása", oldal260.HU 260 Robolinho 700/1200/2000 Összeszerelés
3. Alakítson ki átjárókat az egyes gyepfelületek
között: lásd Fejezet 4.5.4 "Átjárók behatáro- lása (01/h)", oldal260.
4. A túl nagy lejtőket vagy emelkedőket határol-
ja körül: lásd Fejezet 4.5.5 "Lejtők körülhatá- rolása", oldal260.
5. Vezetékráhagyások elhelyezése: lásd Feje-
zet 4.5.6 "Vezetékráhagyások elhelyezése (07)", oldal260.
6. A határolóvezetéket a teljes lefektetés után
csatlakoztassa a dokkolóállomás csatlakozó- jához (03/B): lásd Fejezet 4.5.1 "Határolóve- zeték csatlakoztatása a dokkolóállomáshoz (03/b)", oldal259.
4.5.3 Akadályok körülhatárolása
A munkaterület környezetétől függően a határoló- vezetéket az akadályoktól különböző távolságok- ban kell lefektetni. A helyes távolság meghatáro- zásához használja a csomagolásról leválasztható vonalzót. TUDNIVALÓ Körülhatárolások csak akkor szüksége- sek, ha az akadályokat a készülék ütkö- zésérzékelői nem tudják felismerni. Ke- rülni kell a túl sok, ill. a szükségtelen kö- rülhatárolást. A 6 cm-nél kisebb kiugrásokat le kell ha- tárolni, ellenkező esetben a készülék ká- rosodásokat okozhat. Távolság falaktól, kerítésektől, ágyásoktól: min.20cm(01) A készülék a határolóvezeték mentén attól kifelé 20cm-es távolságban halad. Ezért a határolóve- zetéket a falaktól, kerítésektől, ágyásoktól stb. legalább 20cm távolságban kell lefektetni. Távolság a teraszszegélyektől és a burkolt útfelületektől(05) Ha ezek a terasz- vagy útszegélyek magasabbak a gyepfelületnél, akkor legalább 20cm-es távol- ságot kell tőlük tartani. Ha a terasz- vagy útsze- gélyek magasság azonos a gyepfelület magassá- gával, akkor a vezeték pontosan a szegélyen he- lyezhető el. Akadályok távolsága a határolóvezetéktől(01) Ha a határolóvezeték lefektetése az akadálytól távolodva, ill. az akadályhoz közeledve pontosan együtt történik, vagyis ha a távolság 0cm, akkor a készülék oda-vissza áthalad a határolóvezeték felett. A határolókábelt ekkor ne keresztezze (02/ c), hanem párhuzamosan fektesse le (01/e). A határolóvezeték lefektetése sarkoknál(06)
Befelé hajló sarkok esetén (06/a): A határoló- vezetéket átlósan fektesse le, hogy a készü- lék ne akadjon el a sarokban.
Kifelé hajló sarkok esetén akadályokkal (06/ b): A határolóvezetéket szöget bezáróan fek- tesse le, hogy a készülék ne ütközzön neki a saroknak.
Kifelé hajló sarkok esetén akadályok nélkül: A határolóvezetéket 90°-os szögben fektesse le.
4.5.4 Átjárók behatárolása (01/h)
Az átjáróban a következő távolságokat kell betar- tani:
Teljes szélesség: min. 60cm
A határolóvezeték távolsága a szegélytől: 20cm
Távolság a határolóvezetékek között: min. 30cm
4.5.5 Lejtők körülhatárolása
A 45%-osnál nagyobb lejtőket a határolóvezeték- kel körül kell határolni (45% = 45cm lejtés víz- szintesen mért 1m távolságon).
4.5.6 Vezetékráhagyások elhelyezése (07)
Annak érdekében, hogy a lenyírandó terület ki- alakítása után is át lehessen helyezni a dokkoló állomást, illetve ki lehessen bővíteni a lenyírandó területet, rendszeresen időközönként ráhagyáso- kat kell beiktatni a határolóvezetékbe. A vezetékráhagyások számát saját belátása sze- rint határozza meg. TUDNIVALÓ Vezetékráhagyások esetén ne képződje- nek nyílt hurkok.
1. Az aktuális fűkampó (07/1) körüli határolóve-
zetéket vezesse körbe, majd vissza az előző fűkampóhoz (07/3).
2. A határolóvezetéket aztán ismét vezesse el
az aktuális fűkampóhoz. Hurok képződik. A vezetékeknek szorosan egymás mellett kell lenniük.
3. A hurkot adott esetben középen egy további
fűkampóval (07/2) rögzítse a talajhoz.457825_a 261 Üzembe helyezés
4.5.7 Tipikus hiba a vezeték lerakásakor
A határolóvezeték-ráhagyásokat nem egyfor- ma hosszú hurkokban rakták le (02/a).
A határolóvezeték a sarkok körül nem szak- szerűen lett lerakva a sarkok körül (02/b).
A határolóvezeték keresztezve lett, ill. nem az óra járásával egyező irányban haladva lett lefektetve (02/c).
A határolóvezeték lerakása pontatlanul tör- tént, így a gyepfelület szegélyrésze nem nyír- ható le (02/d).
A határolóvezeték ágai egy a gyepfelületen található akadály körül történő lerakásakor nem közvetlenül egymás mellé lettek lefektet- ve (02/e).
A kezdőpont a dokkolóállomástól túl távol lett kialakítva (02/f).
A határolóvezeték lefektetése a gyepfelület szegélyén kívül történt (02/g).
A határolóvezeték lefektetése közben az átjá- rókra vonatkozó 30cm-es minimális távolsá- got nem tartották be (02/h).
A határolóvezetéket túl közel, vagyis 20cm- nél kisebb távolságra fektették le olyan aka- dályoktól, amelyek felett a készülék áthalad- hat (02/i).
4.6 A dokkolóállomás csatlakoztatása az
1. A tápegységet (04/4) száraz és a közvetlen
napsugárzástól védett helyen, a dokkolóállo- mástól (04/1) megfelelő távolságban helyez- ze el.
2. A tápegység kisfeszültségű vezetékét (04/5)
és a dokkolóállomás (04/6) kábelét kösse össze egymással.
3. A tápegység (04/2) hálózati csatlakozóját
dugja be egy aljzatba (04/3). TUDNIVALÓ A tápegységet ajánlott egy olyan FI-relé- hez csatlakoztatni, amelynek névleges áramerőssége <30mA az elektromos hálózatnál.
4.7 A dokkolóállomás csatlakozásainak
1. Ellenőrizze, hogy a töltőoszlop (09/1) elülső
oldalán mindkét LED világít-e. Ha nem:
Húzza ki a hálózati csatlakozót.
Ellenőrizze az áramellátás és a határoló- vezeték összes dugaszcsatlakozójának megfelelő helyzetét vagy károsodásait. A LED-ek állapotjelzése LED-ek Üzemi állapotok Zöld
Világít, ha a határolóvezeték le- fektetése megfelelő és a hurok sértetlen.
Villog, ha a határolóvezeték hu- rok része nincs rendben. Sárga
Világít, ha az áramellátás sér- tetlen.
Ez a fejezet azokat a kezeléseket és beállításo- kat ismerteti, amelyek a készülék első üzembe helyezéshez szükségesek. Az összes további be- állításhoz lásd Fejezet 7 "Beállítások", oldal263.
5.1 Az akku feltöltése (08)
A beépített akkumulátor gyárilag részlegesen fel van töltve. Normál üzemben a készülék akkumu- látora rendszeresen automatikusan feltöltődik. TUDNIVALÓ Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármi- lyen töltöttségi állapotban tölthető. A töl- tés megszakítása nem károsítja az ak- kumulátort. Az akkumulátort csal akkor lehet tölteni, ha a készülék be van kapcsolva.
1. A készüléknek (08/1) úgy kell a dokkolóállo-
másban (08/3) állnia, hogy a készülék érint- kezőfelületei hozzáérjenek a dokkolóállomás töltőérintkezőihez.
2. A gombbal kapcsolja be a készüléket.
3. A készülék kijelzőjén ez látható: Akkumulá-
tor töltődik. Ha nem: lásd Fejezet 14 "Segítség zavar esetén", oldal271.HU 262 Robolinho 700/1200/2000 Üzembe helyezés
5.2 Alapbeállítások végrehajtása
1. Nyissa ki a takarófedelet.
2. A gombbal kapcsolja be a készüléket.
Megjelenik a firmware, a kódszám és a típus.
3. A nyelvválasztásra szolgáló menüben a
vagy gombbal válassza ki a nyelvet, majd a gombbal hagyja jóvá.
4. A Bejelentkezés > PIN-kód megadása
menüben adja meg az előre beállított 0000 PIN-kódot. Ehhez a vagy gombbal válassza ki a 0 karakter, majd a gomb- bal hagyja jóvá. A PIN megadása után a hoz- záférés engedélyezve van.
5. A PIN-kód megváltoztatása menüben:
A Adja meg az új PIN-kódot me- zőben adjon meg egy új, tetszőleges négyjegyű PIN-kódot. Ehhez a vagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá.
A Ismételje meg az új PIN-kó- dot mezőben adja meg újra az új PIN- kódot. Ha a két beírt kód azonos, a kö- vetkező látható: A PIN-kód módosí- tása sikerült.
6. A Adja meg a dátumot menüben állítsa
be az aktuális dátumot (formá- tum:NN.HH.20ÉÉ). Ehhez a vagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá.
7. A Idő megadása > 24-órás formátum
menüben állítsa be az aktuális időt (formá- tum:ÓÓ:PP). Ehhez a vagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá. Az alapbeállítások megtörténtek. Megjelenik az Nincs kalibrálva Nyomja meg az Indí- tás gombot állapot.
5.3 Vágási magasság beállítása
A vágási magasság 25–55mm között kézzel, fo- kozatmentesen állítható. TUDNIVALÓ A kalibrálási mozgáshoz (lásd lásd Feje- zet 5.4 "Automatikus kalibrálás végre- hajtása", oldal262) és a kezdőpontok betanításhoz (lásd lásd Fejezet 7.5.2 "Kezdőpontok beállítása", oldal264) ajánlott vágási magasság 55mm.
1. Nyissa ki a borítást (10/1).
2. Állítsa be a vágási magasságot (az aktuális
vágási magasság a figyelőablakban(10/3) látható):
Vágási magasság (azaz a pázsitmagas- ság) növelése: A forgatható gom- bot(10/2) fordítsa el az óra járásával egyező irányban(10/+).
Vágási magasság (azaz a pázsitmagas- ság) csökkentése: A forgatható gom- bot(10/2) fordítsa el az óra járásával el- lentétes irányban(10/–).
3. Csukja be a fedelet.
5.4 Automatikus kalibrálás végrehajtása
Állítsa a készüléket a kiindulási helyzetbe (09)
1. Állítsa a készüléket a gyepfelületen a kiindu-
a dokkolóállomástól legalább 1m-re bal- ra és 1m-rel előtte
az elülső oldalával a határolóvezeték felé A kalibrálás elindítása
1. Ellenőrizze, hogy a készülék várható moz-
gástartományában nincsenek-e akadályok. A készüléknek képesnek kell lennie arra, hogy mindkét első kerekével áthaladjon a határoló- vezetéken. Szükség esetén az akadályokat szüntesse meg.
2. A gombbal indítsa el a készüléket. A kijel-
zőn a következő látható:
! Figyelmeztetés! Indul a gép
Kalibrálás , [1] fázis Kalibrálás közben A határolóvezetékben a jelerősség meghatározá- sához a készülék először kétszer áthalad a hatá- rolóvezeték felett, majd ezt követően a visszatér a dokkolóállomáshoz és ott marad.
A kijelzőn megjelenik a következő üzenet: Kalibrálás befejeződött.457825_a 263 Kezelés
Az akku töltődik. TUDNIVALÓ A készüléknek a dokkoló állomásba érve meg kell állnia. Ha a készülék a dokko- lóállomásba való behaladáskor nem ke- rül érintkezésbe, továbbhalad a határo- lóvezetéknél. Ha a készülék a dokkolóál- lomáson áthalad, akkor a kalibrálási fo- lyamat sikertelen volt. Ebben az esetben a dokkolóállomást még jobban be kell igazítani, majd a kalibrálást meg kell is- mételni. Kalibrálás után Megjelenik az előre beállított aktuális vágási idő- tartam. Az összes további beállításhoz lásd Fejezet 7 "Beállítások", oldal263. TUDNIVALÓ A tiszta fűnyírási üzemmód elérése ér- dekében azt ajánljuk, hogy tegye lehető- vé a készülék számára a hurok hosszá- nak megmérését. Ez a kezdőpontok meghatározására szolgáló betanítási mozgással történik (lásd Fejezet 7.5.2 "Kezdőpontok beállítása", oldal264). 6 KEZELÉS
6.1 A készülék kézi indítása
1. A gombbal kapcsolja be a készüléket.
Nem terv szerinti szegélynyírás esetén: lásd Fejezet 7.7 "Szegélynyírás kézi indítás ese- tén", oldal266.
2. A gombbal indítsa el kézzel a készüléket.
6.2 Pázsitnyírás megszakítása
Nyomja meg a gombot a dokkolóállomá- son (08/4) vagy a készüléken. A készülék automatikusan a dokkolóállomás- ba megy. Az aktuális napi nyírási terv törlődik és másnap az előre beállított időpontban in- dul újra.
Nyomja meg a gombot a készüléken. A pázsitnyírás egy fél órára megszakad.
Nyomja meg a gombot a készüléken. A készülék kikapcsol. TUDNIVALÓ Vészhelyzet esetén a készüléket a STOP gombbal(08/2) lehet leállítani.
6.3 Mellékfelület nyírása (01/NF)
1. A készüléket emelje fel, majd kézzel helyez-
ze el a mellékfelületen.
2. A gombbal kapcsolja be a készüléket.
3. A gombbal hívja be a főmenüt.
4. vagy * Beállítások
5. vagy * Mellékfelület nyírása
6. A vagy a gombbal válassza ki a
7. A gombbal indítsa el kézzel a készüléket.
A beállítástól függően: A készülék a beállított idő- pontban nyírást végez, majd pedig kikapcsol vagy addig folytatja a nyírást, amíg az akkumulá- tora le nem merül. A mellékfelület nyírása után a készüléket kézzel vigye vissza a dokkolóállomásba.
7.1 Beállítás behívása – Általános
1. A gombbal hívja be a főmenüt.
Tudnivaló:A menüpont előtti csillag * azt jel- zi, hogy a menü éppen ki van választva.
2. vagy * Beállítások
3. A vagy a gombbal válassza ki a kí-
vánt menüpontot, majd a gombbal hagyja jóvá.
4. Adja meg a beállításokat.
Tudnivaló:A menüpontok ismertetése a kö- vetkező szakaszokban történik.
5. A gombbal térjen vissza a főmenühöz.
TUDNIVALÓ További menüpontok: lásd Fejezet 5.2 "Alapbeállítások végrehajtása", ol- dal262.HU 264 Robolinho 700/1200/2000 Beállítások
7.2 Billentyűhangok bekapcsolása/
1. vagy * Billentyűhangok
2. Billentyűhangok bekapcsolása/kikapcsolása:
vagy Aktiválás : Kapcsolja be a billentyűhangokat.
vagy Kikapcs. : Kapcsolja ki a billentyűhangokat.
7.3 Gazdaságos mód bekapcsolása/
kikapcsolása Gazdaságos üzemmódban a készülék energiata- karékos üzemmódra vált. Ezáltal csökken az energiafelhasználás és a zajkibocsátás. TUDNIVALÓ Magas és sűrű fű esetén, valamint tömör pázsithenger esetén nem ajánlott, ill. nem lehetséges.
2. Gazdaságos mód bekapcsolása/kikapcsolá-
Aktiválás : Kapcsolja be a gazdaságos módot.
Kikapcs. : Kapcsolja ki a gazdaságos módot.
7.4 Esőérzékelő beállítása
TUDNIVALÓ Száraz pázsit nyírása esetén csökken a szennyeződés mértéke. Az esőérzékelő bekapcsolásával és egy késleltetési idő beállításával megakadá- lyozható, hogy a készülék akkor is nyír- jon, ha a pázsit nyirkos. Ha az esőérzékelő be van kapcsolva, akkor a ké- szülék kezdődő eső esetén visszatér a dokkolóál- lomásba. Ott addig tartózkodik, amíg az esőérzé- kelő meg nem szárad. Ezután még kivárja a beál- lított késleltetési idő leteltét, mielőtt folytatja a pázsitnyírást. Az esőérzékelő érzékenysége be- állítható.
1. vagy * Esőérzékelő
2. Esőérzékelő bekapcsolása/kikapcsolása:
vagy Aktiválás : Kapcsolja be az esőérzékelőt.
vagy Kikapcs. : Kapcsolja ki az esőérzékelőt.
3. Az esőérzékelő késleltetésének beállítása:
vagy * Esőérzékelő késl.
xx óra xx perc A vagy gombbal válassza ki, majd a gombbal erősítse meg a késleltetés kívánt értékét.
4. Az esőérzékelő érzékenységének beállítása:
vagy * Esőérzékenység
A vagy gombbal állítsa be, majd a gombbal erősítse meg az érzékeny- ség kívánt értékét.
7.5 Vágóprogram beállítása
7.5.1 Vágóprogram beállítása – Általános
1. A gombbal hívja be a főmenüt.
3. A vagy a gombbal válassza ki a me-
nüpontot, majd a gombbal hagyja jóvá.
4. Adja meg a beállításokat.
Tudnivaló:A menüpontok ismertetése a kö- vetkező szakaszokban történik.
7.5.2 Kezdőpontok beállítása
Kezdőpontok betanítása
1. Állítsa a készüléket a dokkolóállomásba.
2. A gombbal kapcsolja be a készüléket.
3. A gombbal hívja be a főmenüt.
5. vagy * Belépési pontok
6. vagy * Kezdőpontok betanítása457825_a 265
7. vagy * Kezdőpontok betanítá-
vagy Indítás . A készülék a határolóvezeték mentén halad.
vagy Itt , ha a készülék el- érte a kívánt kezdőpontot. A kezdőpont mentésre kerül.
8. vagy 1. kezdőpont megadása
, ha a betanítási menetben nem lett meghatározva kezdőpont. Ha itt nincs meg- határozva kezdőpont, akkor a kezdőpontok meghatározása automatikusan történik.
9. vagy x kezdőpont: XX m ,
ha az utolsó kezdőpontot elérte a készülék. Kezdőpontok meghatározása kézzel (01) Az első kezdőpont (01/X0) előre be van állítva, és a dokkolóállomástól 1m távolságban jobbra található. Ezen pont után további kezdőpontok le- hetnek meghatározva:
Robolinho700: legfeljebb három kezdőpont (X1–X3)
Robolinho1200: legfeljebb hat kezdőpont (X1–X6)
Robolinho2000: legfeljebb kilenc kezdőpont (X1–X9) A kezdőpontok meghatározásakor vegye figye- lembe, hogy:
A kezdőpontok ne legyenek túl messze a dokkolóállomástól, ill. túl közel egymás- hoz(02/f).
Csak annyi kezdőpontot használjon, amennyi szükséges.
1. vagy * Belépési pontok
2. vagy * X1 pont [020m]-nél
A vagy a gombokkal egymás után vá- lasszon ki egy számot és a gombbal hagyja jóvá.
3. vagy * X2 pont [075m]-nél
A vagy a gombokkal egymás után vá- lasszon ki egy számot és a gombbal hagyja jóvá.
4. Ha szükséges, határozzon meg további kez-
5. A gombbal térjen vissza a főmenühöz.
7.5.3 Vágási időpontok beállítása
TUDNIVALÓ A vágási időpontok programozása és a vágás megkezdése között legalább 30perc különbségnek kell lennie. Ha nem ez a helyzet, akkor a készülék csak a következő beprogramozott vágási idő- pontban indul el. A Heti program történik azoknak a napoknak és időknek a beállítása, amikor a készüléknek dolgoznia kell. Szükség esetén ezeket a beállítá- sokat igazítsa hozzá a kert méretéhez. Ha kb. egy hét után még láthatók vágatlan felületek, ak- kor növelje a vágási időket.
1. vagy * Heti program
vagy * Minden nap [X]: A ké- szülék minden nap a beállított időben vág. Ha a Minden nap [] felirat lát- ható, akkor a készülék csak a hét beállí- tott napjain végez vágást.
vagy * Hétfő [X]...* Vasár- nap [X]: A készülék a hét beállított napjain a beállított időben vág. Ha pl. Hétfő [] felirat látható, akkor a ké- szülék a megadott napon nem végez vá- gást.
vagy Módosítás : Az adott napon kapcsolja be [X] vagy kapcsolja ki [], állítsa be az időket, a vágás fajtá- ját és a kezdőpontokat.
2. Adja meg a beállításokat minden napra vagy
a meghatározott napra:
pl. *[M] 07:00-10:00 [?]: Normál vágás [M] 07:00 – 10:00óra között au- tomatikusan cserélődő kezdőpontokkal 0 – 9-ig [?].
pl. *[R] 16:00-18:00 [1]: A készü- lék 16:00órakor a szegélynyírással kezd [R], majd végighalad a határolóvezeték teljes hosszában. Ezután megkezdi a fe- lületnyírást az 1. kezdőpontban [1]. 18:00órakor, ill. amennyiben az akku le- merült, a készülék visszatér a dokkolóál- lomásba.
vagy Módosítás : Módosít- sa a kiválasztott beállításokat.
vagy Tovább : Nyugtázza a módosított beállítást, majd folytassa a kö- vetkező beállítással.HU 266 Robolinho 700/1200/2000 Információk megjelenítése
3. vagy Mentés : Mentse a menü-
pont összes módosított beállítását.
Egy átjáróval fennálló kapcsolatot meg lehet sza- kítani. Ezzel a készülék 30 percig nyitott egy új kapcsolat felépítéséhez. TUDNIVALÓ Egy kapcsolat későbbi létesítéséhez a kapcsolatot először újra meg kell szakí- tani akkor is, ha a készüléket előzőleg nem kapcsolták hozzá egyetlen átjáró- hoz sem.
2. Kapcsolat megszakítása
A készülék üzenete: Kész.
3. A gombbal hagyja jóvá, majd térjen
7.7 Szegélynyírás kézi indítás esetén
Kézi indítás esetén itt lehet beállítani, hogy a ké- szülék a szegélynyírással kezdjen. Végezze el a szegélynyírást a programozott vá- gási időkben: lásd Fejezet 7.5.3 "Vágási időpon- tok beállítása", oldal265.
1. vagy * Szegélynyírás
2. vagy * kézi indítás esetén
7.8 Mellékfelület nyírásának beállítása
1. vagy * Mellékfelület nyírása
2. Állítsa be a vágási időket:
vagy inaktív : A mellékfelület vágása kikapcsolt.
vagy aktív : A készülék addig dolgozik, amíg az akku- mulátora lemerül.
vagy Nyírási idő percben
A készülék a mellékfelületet a beállított ideig vágja. A következő vágási idők állít- hatók be: 30/60/90/120/az akku lemerüléséig.
7.9 Kijelző fényerejének beállítása
Ha a kijelző pl. erős napsugárzás esetén nehe- zen olvasható, akkor a kijelzés a megjelenítési kontraszt módosításával javítható.
1. vagy * Kijelző kontraszt
2. A vagy a gombbal növelje/csökkentse
a kijelző kontrasztját, majd a gombbal hagyja jóvá.
7.10 Beállításvédelem
Ha a beállításvédelem ki van kapcsolva, akkor csak a biztonsággal kapcsolatos hibák nyugtázá- sakor kell megadni a PIN-kódot.
1. vagy * Beállításvédelem
2. Beállításvédelem bekapcsolása/kikapcsolá-
vagy Aktiválás : Kapcsolja be a beállításvédelmet.
vagy Kikapcs. : Kapcsolja ki a beállításvédelmet.
Ha a határolóvezeték helyét vagy hosszát meg- változtatták, vagy ha a készülék a határolóveze- téket nem képes megtalálni, akkor új kalibrálás szükséges.
1. vagy Új kalibrálás
2. Kalibrálás visszaállítása?
3. Kalibrálás végrehajtása: lásd Fejezet 5.4
"Automatikus kalibrálás végrehajtása", ol- dal262.
7.12 Gyári beállítások visszaállítása
A készülék gyári beállításait például értékesítés esetén helyre lehet állítani.
1. vagy * Gyári beállítások
A készülék üzenete: A beállítások helyreállítása sikerült
8 INFORMÁCIÓK MEGJELENÍTÉSE
A Információk menü a készülékadatok megje- lenítésére szolgál. Ebben a menüben nem lehet a beállításokon módosítani.
1. A gombbal hívja be a főmenüt.
2. vagy * Információk457825_a 267
Karbantartás és ápolás
3. A vagy gombbal válassza ki a menü-
pontot, majd a gombbal hagyja jóvá. Tudnivaló:A menüpontok ismertetése a kö- vetkező részekben történik.
4. A gombbal térjen vissza a főmenühöz.
Késszerviz Azt mutatja, hogy hány üzemórán belül szüksé- ges a késszerviz. A számlálót kézzel lehet visz- szaállítani. A késszervizt egy AL-KO szakkereske- dőnek, technikusnak vagy szervizpartnernek kell elvégeznie. Állítsa vissza a késszerviz számlálóját:
Hardver A készülékre vonatkozó információkat mutat, mint pl. a típust, a gyártási évet, az üzemórákat, a sorozatszámot, a vágási alkalmak számát, az összes vágási időt, a töltési ciklusok számát, az összes töltési időt, a határolóvezeték hurkainak hosszát. Szoftver A firmware változatát mutatja. Programinformáció Az aktuális beállításokat mutatja, mint pl. az ösz- szes heti vágási időt. Üzemzavarok esetén Az utoljára felmerült hibaüzeneteket mutatja dá- tummal, időponttal és hibakóddal.
9 KARBANTARTÁS ÉS ÁPOLÁS
VIGYÁZAT! Sérülésveszély Az éles szélű és mozgó készülékalkatré- szek sérüléseket okozhatnak.
Karbantartási, ápolási és tisztítási munkák közben mindig viseljen vé- dőkesztyűt!
FIGYELEM! Víz használata miatti veszély A robot pázsitnyíróba és a dokkolóállo- másba bekerülő víz az elektromos alkat- részek károsodásához vezet.
Soha ne fröcskölje le vízzel a robot pázsitnyírót és a dokkolóállomást. Robot pázsitnyíró tisztítása VIGYÁZAT! Sérülésveszély a vágókés miatt A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.
Viseljen védőkesztyűt!
Ügyeljen arra, hogy testrészei ne ér- jenek bele a vágókések területére. Hetente egyszer végezze el a következőt:
1. A gombbal kapcsolja ki a készüléket.
2. A ház felületét egy kézi seprűvel, egy kefé-
vel, egy nedves kendővel vagy egy puha szi- vaccsal törölje le.
3. Az alsó lemezt, a pázsitnyíró fedelét és a vá-
gókést kefével tisztítsa meg.
4. Ellenőrizze a vágókés sérüléseit. Szükség
esetén csere: lásd Fejezet 9.3 "Vágókés cse- réje", oldal268. Dokkolóállomás tisztítása
1. A fűmaradékot és a lombot vagy más tárgya-
kat rendszeresen távolítsa el a dokkolóállo- másból.
2. A dokkolóállomás felületét nedves kendővel
vagy puha szivaccsal törölje le.
9.2 Rendszeres ellenőrzés
Általános ellenőrzés
1. Hetente egyszer ellenőrizze a teljes telepítés
2. A hibás alkatrészeket az AL-KO eredeti pó-
talkatrészeire kell kicserélni, ill. az AL-KO szervizállomásain kicseréltetni. Kerekek szabad mozgásának ellenőrzése Hetente egyszer végezze el a következőt:
1. A kerekek körüli területeket alaposan meg
kell tisztítani a fűmaradványoktól és más szennyeződésektől. Ehhez használjon kézi seprűt és egy kendőt.
2. Ellenőrizze, hogy az összes görgő könnyen
jár-e és kormányozható-e. Tudnivaló:Ha a görgők nehezen járnak vagy nem kormányozhatók, egy AL-KO szer- vizállomással cseréltesse ki.HU 268 Robolinho 700/1200/2000 Szállítás A robot pázsitnyíró érintkezőfelületeinek ellenőrzése
1. A szennyeződéseket egy kendővel távolítsa
el, majd az érintkezőket gondosan zsírozza be. A dokkolóállomás töltőérintkezőinek ellenőrzése
1. Húzza ki a hálózati csatlakozót.
2. A töltőérintkezőket nyomja a dokkolóállomás
felé, majd engedje el. A töltőérintkezőknek vissza kell ugraniuk a kiindulási helyzetükbe. Tudnivaló:Ha a töltőérintkezők nem ugra- nak vissza, egy AL-KO szervizállomással cseréltesse ki őket.
VIGYÁZAT! Sérülésveszély a vágókés miatt A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.
Viseljen védőkesztyűt!
Ügyeljen arra, hogy testrészei ne ér- jenek bele a vágókések területére. FIGYELEM! A készülék károsodásának veszélye szakszerűtlen javítás miatt Az elhajlott, beszerelt vágókések kiigazí- tása miatt a késtányér károsodhat.
Ne igazítsa ki az elgörbült vágóké- seket.
Az elgörbült vágókéseket az AL-KO eredeti pótalkatrészeire cserélje ki. Az elhasználódott vagy elgörbült vágókést ki kell cserélni.
1. A gombbal kapcsolja ki a készüléket.
2. Fektesse le a készüléket a vágókésekkel fel-
3. Csavarja ki a rögzítőcsavarokat.
4. Vegye ki a vágókést a helyéről.
5. A vágókés helyét egy puha kefével tisztítsa
meg. TUDNIVALÓ A vágókések teljes hosszukban élesítve vannak, és ezért 180°-kal elforgatva is beszerelhetők, így élettartamuk meg- duplázódik.
Ha a vágókést az első összeszerelés óta még nem fordították meg: Fordítsa el 180°-kal a vágókést, majd az élesített ol- dalával a készülék felé ismét tegye be a vágókészülékbe, majd a rögzítőcsavaro- kat kézzel újra húzza meg.
Ha a vágókést az első összeszerelés óta egyszer már megfordították: Az új vágó- kést az élesített oldalával a készülék felé tegye be a vágókészülékbe, majd az új rögzítőcsavarokat kézzel újra húzza meg. Tudnivaló:Csak eredeti AL-KO pótalkat- részeket használjon. A térzőkést általában nem kell kicserélni. Makacs, kefével nem eltávolítható szennyeződé- sek esetében a késtányért ki kell cserélni, mivel a kiegyensúlyozatlanság erős zajképződést, foko- zott kopást és működési zavarokat okozhat.
Ha a készüléket pl. a fő felületről a mellékfelület- re kell szállítani, az alábbiak szerint járjon el:
1. A gombbal vagy a stop gombbal állítsa le
2. A gombbal kapcsolja ki a készüléket.
3. A készüléket két kézzel a háznál fogva emel-
A vágókést nem szabad megérinteni.
A vágókés sohase forduljon a teste felé.
11.1 Robot pázsitnyíró tárolása
A készüléket télire, ill. ha előre láthatóan 30nap- nál hosszabb időre üzemen kívül helyezik, akkor tárolni kell.
1. Az akkumulátort teljesen töltse fel (lásd Feje-
zet 5.1 "Az akku feltöltése (08)", oldal261).
2. A készüléket alaposan tisztítsa meg (lásd Fe-
jezet 9.1 "Tisztítás", oldal267).
3. A készülék megőrzése:
az összes kerekén állva
száraz, zárható és fagytól védett helyen
gyerekektől elzártan457825_a 269 Ártalmatlanítás
11.2 Dokkolóállomás tárolása
A dokkolóállomást is lehet, de nem kell tárolni. Tárolással azonban elkerülhető az idő előtti elö- regedése, pl. a szín kifakulása vagy a töltőérint- kezők korróziója. Ha a dokkolóállomás a szabadban marad:
1. A tápegységet válassza le a hálózatról, majd
húzza ki a dokkolóállomásból.
2. A dokkolóállomás kábelét csavarja fel.
3. Tárolja a tápegységet.
4. A töltőérintkezőket kontaktzsírral kenje be.
Amikor a dokkolóállomás tárolása történik:
1. Végezze el az összes előbb említett munkát.
2. A dokkolóállomást válassza le a határolóve-
3. A dokkolóállomást szedje szét és a szennye-
ződéseket kézi seprűvel és puha, nedves kendővel távolítsa el.
4. A dokkolóállomás megőrzése:
száraz, zárható és fagytól védett helyen
gyerekektől elzártan Ha csak a töltőoszlopot raktározza:
1. A tápegységet válassza le a hálózatról, majd
húzza ki a dokkolóállomásból.
2. A dokkolóállomást válassza le a határolóve-
3. A szennyeződéseket kézi seprűvel és puha,
nedves kendővel távolítsa el.
4. Töltőoszlop leszerelése:
A töltőoszlop(08/5) mindkét csavarját csavarja ki.
A töltőoszlopot megbillentéssel oldja le a dokkolóállomásról.
A kábelek dugaszcsatlakozását válassza le a dokkolóállomásról és a töltőoszlopról.
Az aljzat nyílását (08/6) a mellékelt téli fedéllel (08/7) zárja le.
5. A dokkolóállomás megőrzése:
száraz, zárható és fagytól védett helyen
gyerekektől elzártan
11.3 A határolóvezeték átteleltetése
A határolóvezeték a talajban maradhat, nem kell onnan eltávolítani.
1. Ha a dokkolóállomás tárolásra került: A ká-
belvégeket kontaktzsírral kenje be és szige- telőszalaggal csavarja körbe. Ezzel a kábel- végeket megóvja a korróziótól.
Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)
A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűj- tése, ill. ártalmatlanításuk szükséges!
A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe rögzítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumuláto- rokra vonatkozó törvény szabályozza.
Az elektromos és elektronikus készülé- kek tulajdonosai, ill. használói kötele- sek a készülékeket használatuk befe- jeztével visszaszolgáltatni.
A végfelhasználó kizárólagos felelős- sége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait! Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus ké- szülékeket nem szabad a háztartási hulladékkal ártalmatlanítani. Az elektromos és elektronikus készülékek a kö- vetkező helyeken díjtalanul leadhatók:
Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)
Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereske- dők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani. Ezek az állítások csak azokra a készülékekre ér- vényesek, amelyeket az Európai Unió országai- ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tar- toznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.HU 270 Robolinho 700/1200/2000 Ártalmatlanítás Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)
A használt elemek és akkumulátorok nem tartoznak a háztartási hulladék- hoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!
Az elektromos készülékekből szárma- zó elemek vagy akkumulátorok bizton- ságos kivételéhez és a típusra, ill. a ké- mia rendszerre vonatkozó információk a kezelési és szerelési útmutatóban ta- lálható további adatok között találha- tók.
Az elemek és akkumulátorok tulajdono- sai, ill. használói kötelesek a készülé- keket használatuk befejeztével vissza- szolgáltatni. A visszaadás a háztartás- ban előforduló mennyiségek átvételére vonatkozik. A használt elemek káros anyagokat vagy ne- hézfémeket tartalmazhatnak, amelyek károsíthat- ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a kör- nyezet, mind az egészség védelméhez. Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatla- nítani. Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:
Hg: Az elem több mint 0,0005% higanyt tar- talmaz
Cd: Az elem több mint 0,002% kadmiumot tartalmaz
Pb: Az elem több mint 0,004% ólmot tartal- maz Az elemek és akkumulátorok a következő helye- ken díjtalanul leadhatók:
Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)
Elemeket és akkukat árusító helyeken
A készülékekhez használt régi elemek gyűj- tését végző közös visszavételi rendszerek bármelyik átvételi pontján
A gyártó visszavételi helyén (ha a közös visz- szavételi rendszer nem áll rendelkezésre) Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatla- nítására vonatkozóan.457825_a 271 Ügyfélszolgálat/Szerviz
13 ÜGYFÉLSZOLGÁLAT/SZERVIZ
A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legkö- zelebbi AL-KOszervizhez. Ezeket megtalálja az interneten a következő oldalon: www.al-ko.com/service-contacts
14 SEGÍTSÉG ZAVAR ESETÉN
14.1 A készülék- és kezelési hibák kijavítása
VIGYÁZAT! Sérülésveszély Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.
Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt! Zavar Ok Elhárítás A készülék nem indul el. Az akkumulátor lemerült. A készüléket töltse fel a dokkolóállo- másban. A készülék mozog és be- ásódik. A kerekek tovább forognak. Az ütközőérintkezők nem ol- danak ki. Forduljon AL-KO szervizhez. A fű túl magas.
Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magasságig.
A füvet egy fűnyíróval nyírja rövidre. A készülék gyepfelület egyik egyenetlenségén áll. Szüntesse meg az egyenetlenséget. A készülék rossz időpont- ban nyírja a füvet. A készülék beállított ideje nem jó. Állítsa be az órát. A vágás időtartama rosszul van megadva. Állítsa be a vágási időket. A készülék elveszti az időbe- állításokat. Az akku hibás. Forduljon AL-KO szer- vizhez. A motor nyírás közben áll- va marad. A motor túlterhelt. Kapcsolja ki a készüléket, állítsa sima felületre vagy alacsony fűre és próbálja újra beindítani. Az akkumulátor lemerült. Töltse fel az akkumulátort. A vágókések kopottak. Fordítsa meg vagy szükség esetén cse- rélje ki a vágókéseket. A vágási eredmény nem egyenletes. A vágási idő túl rövid. Programozzon be hosszabb vágási időt. Túl nagy a levágandó felület. Csökkentse le a levágandó felületet. Túl alacsony a vágási ma- gasság. Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magas- ságig. A vágókések kopottak. Fordítsa meg vagy szükség esetén cse- rélje ki a vágókéseket.HU 272 Robolinho 700/1200/2000 Segítség zavar esetén Zavar Ok Elhárítás Az akkumulátor üzemideje jelentősen csökken. Túl alacsony a vágási ma- gasság. Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magas- ságig. A fű túl magas vagy túl ned- ves.
Hagyja megszáradni a füvet.
Állítsa magasabbra a vágási ma- gasságot. A készülék rezeg vagy túl erős a zajképződés. Kiegyensúlyozatlanság a vá- gókésben vagy a vágókés meghajtásában
Tisztítsa meg a fűnyírófedelet.
Forduljon AL-KO szervizhez. Az akkumulátor nem töltő- dik fel, ill. alacsony az ak- kufeszültség
A dokkolóállomás töl- tőérintkezői szennyezet- tek.
A készülék érintkezőfelü- letei szennyezettek. Tisztítsa meg a töltőérintkezőket és az érintkezőfelületeket. A dokkolóállomás nem kap áramot. Csatlakoztass a dokkolóállomást az áramforráshoz.
A készülék nem éri el a töltőérintkezőt.
A készülék érintkezőfelü- letei beégtek.
Helyezze a készüléket a dokkolóál- lomásba, majd ellenőrizze, hogy a töltőcsatlakozók illeszkednek-e.
Forduljon AL-KO szervizhez. Az akkumulátor élettartama végére ért. Forduljon AL-KO szervizhez. A töltőelektronika hibás. Forduljon AL-KO szervizhez. TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.
14.2 Hibakódok és hibaelhárítás
Hibakód Ok Elhárítás CN001: Tilt sensor A dőlésérzékelő működésbe lépett:
a megengedettnél na- gyobb a dőlésszög
A lejtő/emelkedő túl me- redek Állítsa a készüléket vízszintes felületre és nyugtázza a hibát. CN002: Lift sensor Az emelésérzékelő műkö- désbe lépett:
A készülék burkolata fel- emelés vagy egy akadály miatt felfelé elmozdult. Távolítsa el az akadályt.457825_a 273 Segítség zavar esetén Hibakód Ok Elhárítás CN005: Bumper de- flected A készülék ráfutott egy aka- dályra, és nem tudja magát kiszabadítani (pl. ütközés a dokkolóállomás közelében).
Állítsa a készüléket a szabad, beha- tárolt gyepfelületre.
Változtassa meg a határolóvezeték helyét. CN007: No loop sig- nal
A határolóvezeték hibás.
A hurokjel túl gyenge.
Ellenőrizze a LED-eket a dokkolóál- lomáson.
Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.
Ellenőrizze a határolóvezeték sérü- léseit. Javítsa meg a hibás vezeté- ket. CN008: Loop signal weak
A határolóvezeték túl mélyen van elhelyezve
Ellenőrizze a LED-eket a dokkolóál- lomáson.
Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.
A határolóvezetéket emelje fel az előírt magasságba, esetleg rögzítse közvetlenül a pázsit felületén. CN010: Bad position
A készülék a behatárolt gyepfelületen kívül talál- ható.
A határolóvezeték lera- kásakor keresztezés tör- tént.
Állítsa a készüléket a szabad, beha- tárolt gyepfelületre.
Helyesbítse a határolóvezeték hely- zetét a kanyarok és az akadályok körül. Szüntesse meg a kábelke- resztezést. CN011: Escaped robot A készülék a behatárolt gyepfelületen kívül található. Helyesbítse a határolóvezeték helyzetét a kanyarok és az akadályok körül. CN012: Cal: no loop CN015: Cal: outside Hiba a kalibrálás során:
A készülék nem találja a határolóvezetéket.
Ellenőrizze a LED-eket a dokkolóál- lomáson.
Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.
Állítsa a készüléket az előírás sze- rinti kalibrálási pozícióba, pontosan derékszögben állítsa be. A készü- léknek át kell tudnia haladni a hatá- rolóvezetéken. CN017: Cal: signal weak Hiba a kalibrálás során:
A határolóvezeték hibás.
Állítsa a készüléket az előírás sze- rinti kalibrálási pozícióba, pontosan derékszögben állítsa be.
Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.
Ellenőrizze a határolóvezeték sérü- léseit.HU 274 Robolinho 700/1200/2000 Segítség zavar esetén Hibakód Ok Elhárítás CN018: Cal: Collisi-
Hiba a kalibrálás során:
A készülék akadálynak ütközött. Távolítsa el az akadályt. CN038: Battery Az akkumulátor lemerült: A határolóvezeték hurokré- sze túl hosszú, túl sok a szi- get. Változtassa meg a határolóvezeték he- lyét. Feltöltéskor nincs érintkezés a töltőérintkezőkön
Tisztítsa meg a töltőérintkezőket.
Helyezze a készüléket a dokkolóál- lomásba, majd ellenőrizze, hogy a töltőcsatlakozók illeszkednek-e.
A töltőcsatlakozókat ellenőriztesse és cseréltesse ki a gyártó szervizál- lomásán. Akadályok a dokkolóállomás közelében Távolítsa el az akadályokat. A készülék elakadt. Állítsa a készüléket a szabad, behatárolt gyepfelületre. A készülék nem találja a dok- kolóállomást.
Ellenőrizze a határolóvezeték sérü- léseit.
A határolóvezetéket a gyártó szervi- zállomásán nézesse át. Az akkumulátor elhasználó- dott. Az akkumulátort a gyártó szervizállomá- sán cseréltesse ki. A töltőelektronika hibás. Az töltőelektronikát a gyártó szervizállo- másán ellenőriztesse. CN099: Recov escape Automatikus hibaelhárítás nem lehetséges
Nyugtázza kézzel a hibaüzenetet.
Megismétlődés esetén: A készülé- ket a gyártó szervizállomásán elle- nőriztesse. CN104: Battery over heating
Az akkumulátor túlmele- gedett (több mint 60°C). Kisütés nem lehetséges.
Vészleállítás a felügyeleti elektronika révén
Kapcsolja ki a készüléket és hagyja lehűlni az akkumulátort.
A készüléket ne helyezze a dokko- lóállomásra. CN110: Blade motor over heating A pázsitnyíró motorja túlme- legedett (több mint 80°C).
Kapcsolja ki a készüléket és hagyja lehűlni.
Megismétlődés esetén: A készülé- ket a gyártó szervizállomásán elle- nőriztesse. CN119: R-Bumper de- flected CN120: L-Bumper de- flected A készülék ráfutott egy aka- dályra, és nem tudja magát kiszabadítani. Távolítsa el az akadályt.457825_a 275 Garancia Hibakód Ok Elhárítás CN128: Recov Impos- sible A készülék ráfutott egy aka- dályra, és nem tudja magát kiszabadítani. Távolítsa el az akadályt. A készülék a behatárolt gyepfelületen kívül található.
Állítsa a készüléket a szabad, beha- tárolt gyepfelületre.
Változtassa meg a határolóvezeték helyét. CN129: Blocked WL A bal oldali kerékmotor el- akadt. Szüntesse meg a blokkolást. CN130: Blocked WR A jobb oldali kerékmotor el- akadt. Szüntesse meg a blokkolást. TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz. 15 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:
betartják ezt az üzemeltetési utasítást
szakszerűen használják a berendezést
csak eredeti pótalkatrészeket használnak A garancia nem érvényes
önhatalmú javítási próbálkozás
önhatalmú műszaki módosítások
nem rendeltetésszerű használat esetén A garancia nem vonatkozik:
a használatból eredő festékhibákra,
a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x) A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.HU 276 Robolinho 700/1200/2000 Az eredeti EU/EK megfelelőségi nyilatkozat fordítása 16 AZ EREDETI EU/EK MEGFELELŐSÉGI NYILATKOZAT FORDÍTÁSA Teljes felelősségünk tudatában kijelentjük, hogy a termék a piacon értékesített formájában teljesíti a harmonizált EU-irányelvek követelményeit, az EU biztonsági szabványait és a termékspecifikus szab- ványokat. Termék Robot pázsitnyíró Sorozatszám G 105 0021 Gyártó AL-KO Gardentech Austria GmbH Hauptstraße 51 A-8742 Obdach Meghatalmazott Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Típus Robolinho 700 Robolinho 1200 Robolinho 2000 EU-irányelvek 2006/42/EK 2014/53/EU 2011/65/EU Harmonizált szabványok EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-6-1:2007 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-1:2012 EN 50636-2-107:2015 Obdach, 2018.08.01. Dr. Wolfgang Hergeth Ügyvezető igazgató457825_a 277 Oversættelse af den originale brugsanvisning
