SGM1012 - Festékszóró Ferm - Ingyenes használati útmutató

Műszaki jellemzők	Elektromos festékszóró, 650 W teljesítmény, 0-800 ml/perc áramlás, 0-0,3 MPa nyomás.
Használat	Beltéri és kültéri felületek festésére ideális, alkalmas falakhoz, bútorokhoz és különféle tárgyakhoz.
Karbantartás és javítás	Fúvókák és szűrők rendszeres tisztítása, tömítések ellenőrzése, kopott alkatrészek cseréje.
Biztonság	Használjon egyéni védőfelszerelést (kesztyű, maszk), kerülje a rosszul szellőző helyeket, tartsa be a gyártó utasításait.
Általános információk	Könnyű súly a könnyű kezelhetőségért, 2 m-es tápkábel, 2 év garancia.

Gyakran ismételt kérdések - SGM1012 Ferm

Hogyan készítsem elő a Ferm SGM1012 festékszórót használat előtt?

Használat előtt alaposan tisztítsa meg a Ferm SGM1012 festékszórót, és ellenőrizze, hogy minden alkatrész megfelelően össze van szerelve. Töltse fel a tartályt a gyártó ajánlásainak megfelelően hígított festékkel.

Milyen levegőnyomást javasolt a Ferm SGM1012-hez?

A Ferm SGM1012 ajánlott levegőnyomása általában 2-3 bar között van. Állítsa be a kompresszort ennek megfelelően a legjobb eredmény érdekében.

Hogyan állítsam be a festéksugár szélességét?

A festéksugár szélességének beállításához használja a pisztolyon található állító gombot. Forgassa az óramutató járásával megegyező irányba a keskenyebb sugárért, és az ellenkező irányba a szélesebb sugárért.

Mit tegyek, ha a festékszóró nem működik megfelelően?

Ha a festékszóró nem működik megfelelően, először ellenőrizze, hogy a tartály tele van-e, és a festék nem túl sűrű-e. Tisztítsa meg a fúvókákat is az esetleges eltömődések eltávolítására.

Hogyan tisztítsam meg a Ferm SGM1012-t használat után?

A Ferm SGM1012 tisztításához ürítse ki a tartályt, majd töltse fel megfelelő oldószerrel (például vízzel vízbázisú festékekhez). Működtesse a pisztolyt, amíg az oldószer tisztán ki nem jön. Ezután tisztítsa meg az összes levehető részt vízzel és enyhe szappannal.

Mekkora a Ferm SGM1012 tartályának kapacitása?

A Ferm SGM1012 tartályának kapacitása 600 ml, ami lehetővé teszi jelentős felület festését újratöltés előtt.

Használhatók-e aeroszolos festékek a Ferm SGM1012-vel?

Nem, a Ferm SGM1012 kifejezetten hígított folyékony festékekhez készült. Az aeroszolos festékek használata károsíthatja a készüléket és érvénytelenítheti a garanciát.

Hogyan kerülhetem el a csöpögést a festékszóró használata közben?

A csöpögés elkerülése érdekében vigyen fel vékony és egyenletes rétegeket, tartsa a pisztolyt körülbelül 20-30 cm távolságra a festendő felülettől. Ne terhelje túl a pisztolyt.

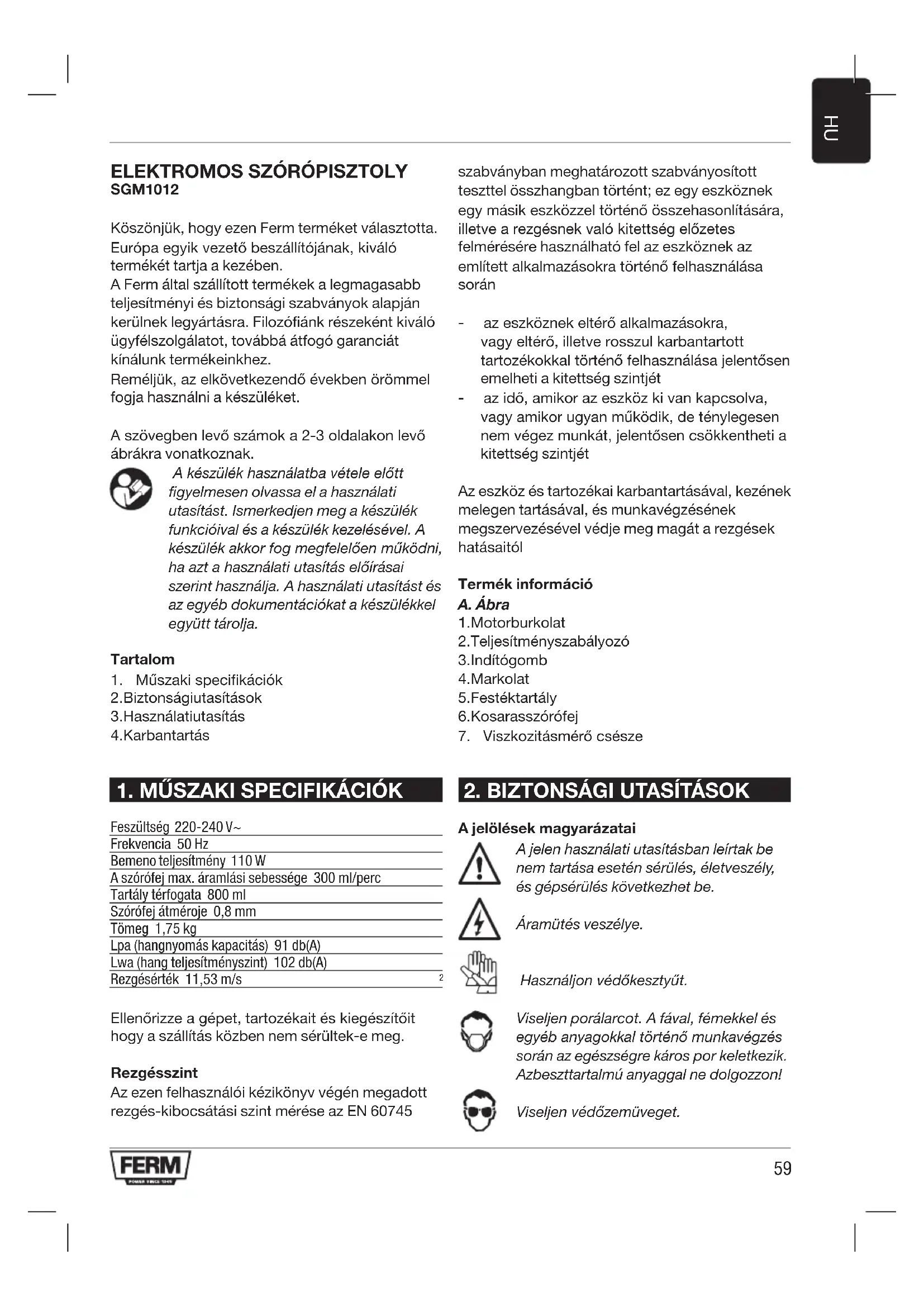

HASZNÁLATI ÚTMUTATÓ SGM1012 Ferm

Köszönjük, hogy ezen Ferm terméket választotta. Európa egyik vezető beszállítójának, kiváló termékét tartja a kezében.

A Ferm által szállított termékek a legmagasabb teljesítményi és biztonsági szabványok alapján kerülnek legyártásra. Filozófiánk részeként kiváló ügyfélszolgálatot, továbbá átfogó garanciát kínálunk termékeinkhez.

Reméljük, az elkövetkezendő években örömmel fogja használni a készüléket.

A szövegben levő számok a 2-3 oldalakon levő ábrákra vonatkoznak.

A készülék használatba vétele előtt figyelmesen olvassa el a használati utasítást. Ismerkedjen meg a készülék funkcióival és a készülék kezelésével. A készülék akkor fog megfelelően működni, ha azt a használati utasítás előírásai szerint használja. A használati utasítást és az egyéb dokumentációkat a készülékkel együtt tárolja.

Tartalom

1. Műszaki specifikációk
   2.Biztonságiutasítások
   3.Használatiutasítás
2. Karbantartás

szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól

Termék információ

A. Ábra

1. Motorburkolat
   2.Teljesítményszabályozó
2. Indítógomb
   4.Markolat
   5.Festéktartály
   6.Kosarasszórófej
3. Viszkozitásmérő csésze

1. MÜSZAKI SPECIFIKÁCIÓK

Feszültség 220-240 V\~

Frekvencia 50 Hz

Bemeno teljesítmény 110 W

A szórófej max. áramlási sebessége 300 ml/perc

Tartály térfogata 800 ml

Szórófej átméroje 0,8 mm

Tömeg 1,75 kg

Lpa (hangnyomás kapacitás) 91 db(A)

Lwa (hang teljesítményszint) 102 db(A)

Rezgésérték 11,53 m/s ^2

Ellenőrizze a gépet, tartozékait és kiegészítőit hogy a szállítás közben nem sérültek-e meg.

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 60745

2. BIZTONSÁGI UTASÍTÁSOK

A jelölések magyarázatai

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Használjon védőkesztyűt.

Viseljen porálarcot. A fával, fémekkel és egyéb anyagokkal történő munkavégzés során az egészségre káros por keletkezik. Azbesztartalmú anyaggal ne dolgozzon!

Viseljen védőzemüveget.

Kiegészítő biztonsági utasítások

- SOHA NE SZÓRJON EMBEREKRE - Soha ne irányítsa a szórófejet emberre vagy állatra. Soha ne hagyja, hogy a permet közvetlenül a börre kerüljön.

- GYULLADÁSPONT - Ezt a szórópisztolyt tilos gyúlékony anyagok szórására, vagy 32 °C alatti gyulladáspontú oldószerekkel használni.

- SZELLŐZÉS - A munka megkezdése előtt mindig ellenőrizze, hogy a munka helyszíne megfelelően szellőzik-e.

- KOSARAS SZÓRÓFEJ - A kosaras szórófejnek mindig a helyén kell lennie munka közben.

- VEGYE FIGYELEMBE A MUNKA HELYSZÍNÉNEK KÖRNYEZETÉT - Ne használja a szórópisztolyt tűz-, vagy robbanásveszélyes helyen.

- TÁJÉKOZÓDJON A KOCKÁZATOKRÓL - Tájékozódjon a szórni kívánt anyag okozta kockázatokról és olvassa el az anyag dobozán látható vagy a gyártó által mellékelt információkat.

- NE KOCKÁZTASSON - Ne használjon olyan anyagokat, amelyek veszélyeit nem ismeri.

- VISELJEN VÉDŐSZEMÜVEGET - Mindig használjon védőszemüveget, hogy elkerülje az ártalmas anyagok gözeinek szembe jutását.

- VISELJEN VÉDŐMASZKOT - Soha ne használjon szórópisztolyt védőmaszk nélkül.

- VÉDJE A HALLÁSÁT - Használjon hallásvédőt, ha a hangnyomás meghaladja a 85 dB-t (A).

- TARTSA KARBAN SZERSZÁMAIT - Tartsa tisztán a szórópisztolyt, a festéktartályt és a szórófejeket. Ne használjon 32 °C-nál alacsonyabb gyulladáspontú, gyúlékony folyadékokat a tisztításhoz. Időnként ellenőrizze a hálózati vezetéket, és ha megsérült, cseréltesse ki képzett szakemberrel.

- NYÍLT LÁNG - Soha ne használja a készüléket nyílt láng vagy örláng közelében.

- DOHÁNYZÁS - Soha ne dohányozzon szórás közben.

- HÍGÍTÁS - Mindig olvassa el a festékgyártó hígítási utasításait vagy javaslatait festékek vagy más anyagok használata előtt.

- HÜZZA KI A HÁLÓZATI KONNEKTORBÓL - Mindig húzza ki a készüléket a hálózati konnektorból mikor a festéktartályt tölti vagy a szórópisztolyt tisztítja.

- KAPCSOLJA KI, HA NEM SZÓR FESTÉKET - Egyáltalán ne használja a készüléket teljesen

zárt teljesítményszabályozóval.

Nem vállalunk felelősséget nem megfelelő anyagok vagy nem megfelelően hígított festékek okozta károkért, sem a nem megfelelő szellőzés okozta egészségkárosodásért.

Azzonnal kapcsolja kia szóró pistolyt, ha:

• Zavar keletkezik a hálózati csatlakozóban, a hálózati vezetékben vagy, ha a hálózati vezeték megsérül.
  • A kapcsoló meghibásodik.
• Füstöt vagy égett szagot észlel.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenűrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal! II. osztályú gép – kettős szigetelésű – földelés nélküli konnektorhoz csatlakoztatható.

A vezetékek és a dugaszok cseréje

A lecserélt vezetékeket és dugaszokat azonnal dobja el! Nem csatlakoztatott illetve nem szigetelt végű vezeték dugaszát fali konnektorba dugni rendkívül veszélyes!

Hosszabbítózsinór használata

Kizárólag jóváhagyott és a gép bemenőteljesítményének megfelelő hosszabbítózsinórt használjon! A minimális vezetékméret 1,5 mm2. Amennyiben kábeldobot használ, mindig teljesen tekerje le.

3. HASZNÁLATI UTASÍTÁS

Előkészületek

B. Ábra

Ne használjon textilutánzatú fali festéket vagy bevonatot, mert az eltömíti a szórófejet.

Fontos, hogy előkészítse a festendő felületet és a festéket a megfelelő viszkozitásra hígítsa, mielőtt megkezdené a szórópisztoly használatát, mert így érheti el a legjobb eredményeket. Mindig gondoskodjék, hogy a festendő felületek por-, kosz- és zsírmentesek legyenek. Azokat a felületeket, melyeket nem kíván festeni, fedje le jó minőségű enyvezett fedőpapírral. A szórópisztolyba kerülő festéket vagy folyadékot alaposan el kell keverni, és nem szabad csomókat vagy más szemcséket tartalmaznia. Sokféle anyagot lehet az Ön szórópisztolyával használni, de mindig ellenőrizze a gyártó javaslatait a festék megvétele előtt.

Higítás

Mindig húzza ki a készüléket a hálózatból, mielőtt a festéktartályt megtöltené a szórható anyaggal.

A legtöbb festéket ecsettel történő használatnak megfelelő formában árulják, így ezeket fel kell hígítani a szórópisztollyal történő használathoz. Kövesse a gyártó szórópisztolyos használatra vonatkozó utasításait. A viszkozitásmérő csésze segítségével meghatározhatja a festék megfelelő viszkozitását. A helyes viszkozitás meghatározásához töltse meg színültig a csészét. Mérje meg, mennyi idő alatt folyik vissza a festék a dobozába. Az alábbi táblázat különböző anyagok ajánlott értékeit mutatja:

Plasztik- és latexfesték 24-28 másodperc

Vízbázisú festék 20-25 másodperc

Alapozó24-28másodperc

Lakk20-25másodperc

Olajfesték18-22másodperc

Zománcfesték18-22másodperc

Alumínium festék 22-25 másodperc

Alvázfesték25-35másodperc

Fa alapozófesték 28-35 másodperc

Fakonzerváló szer Nem kell hígítani

Fapác Nem kell hígítani

Ha a festék a megadott időnél lassabban folyik le, további hígításra van szükség. Keverjen egy keveset a festékhez a megadott hígítóból, és használja a viszkozitás tesztet a megfelelő viszkozitás eléréséig. Egyes szórható anyagok szemcséket vagy csomókat tartalmaznak. Ezeket az anyagokat meg kell szürni, mielőtt a festéktartályba töltené őket.

Szórás

C. Ábra

Töltse meg a festéktartályt a megfelelően felhígított és megszűrt festékkel. Csatlakoztassa a szórópisztolyt a hálózati áramforráshoz. Irányítsa a szórópisztolyt egy darab hulladék anyagra, és nyomja le az indító gombot, amíg a festék szórása megkezdődik. Állítsa be a teljesítményszabályozóval (2) a szórt festékmennyiségét. Csavarja az óramutató járásával megegyező (B) irányba a teljesítményszabályozót a festékáramlás csökkentéséhez, és az óramutató járásával ellenkező irányba (A) a festékáramlás növeléséhez. A teljesítményszabályozó beállítása befolyásolja a szórási mintát. A gyenge szórási minta a szórási tartomány közepére irányítja a festék nagy részét és ez foltokat eredményez. A jó szórási minta egyenletes festékeloszlást eredményez az egész szórási tartományban.

Szórásitechnikák

D. Ábra

Az optimális eredmény érdekében tartsa a szórópisztolyt egy szintben és mindig párhuzamosan a felülettel mozgassa. Tartsa a szórófejet 25-30 cm-re a felülettől és szórjon egyenletesen, oldalirányban, vagy felülről lefelé. Ne szórjon ferdén, mert ez festékcsorgást eredményez a felszínen. Lágy és egyenletes vonásokkal haladjon. Nagyobb felületeken használjon kereszteződő mintát, amint az az ábrán látható.

E. Ábra

Soha ne állítsa le vagy indítsa el a szórópisztolyt, miközben az a festeni kívánt felületre irányul. A szórópisztolyt egyenletes sebességgel mozgassa. A gyors mozgás vékony réteget eredményez, míg a lassú mozgás vastag réteget. Egy alkalommal csak egy réteget vigyen fel. Ha további rétegekre van szükség, vegye

figyelembe a festék gyártójának a száradási időre vonatkozó utasításait, mielőtt a következő réteget felvinné. Kis felületek festése során állítsa a teljesítményszabályozót alacsony értékre. Így nem használ túl sok festéket, és nem festi túl a felületet. Ha lehetséges, ne állítsa le vagy indítsa el a szórópisztolyt egy tárgy festése közben, ugyanis ez túl sok, vagy túl kevés festékfelviteléhez vezethet. Ne tartsa 45°-nál nagyobb szögben a szórópisztolyt.

A haljékony szórófejfelszerelése ésalalmazása

F. Ábra

A hajlékony szórófej toldalékot lapos vagy vízszintes felületek festése során kell alkalmazni. Nehezen elérhető helyeken is alkalmazható. A hajlékony szórófej felszereléséhez csavarja le a kosaras szórófejet és csatlakoztassa a hajlékony szórófejet annak helyére. Helyezze a kosaras szórófejet a hajlékony toldalék végére és rögzítse azt.

4. KARBANTARTÁS

Ügyeljen, hogy a motor karbantartása során a fúró mindig le legyen választva az elektromos hálózatról.

A készüléket úgy terveztük és gyártottuk le, hogy az nem igényel különösebb szervizelést a használata folyamán. A fúrógép élettartamának meghosszabbítása érdekében bánjon a készülékkel az előírások szerint, továbbá azt folyamatosan tisztítsa meg.

Problémamegoldás

1. A motor búg, de a készülék nem szór vagy egyenetlen a szórás

• Elhasználódott keverőfej.
• Cserélje ki a keverőfejet.
• A felszívócső hibás helyzetben van.
• Igazítsa meg a felszívócsövet.
• Eltömödött felszívócső.
• Tisztítsa meg hígítóval.
• Eltömödött szórófej.
• Tisztítsa meg a szórófejet.
• Eltömödött szűrő.
• Tisztítsa meg hígítóval.
• A teljesítményszabályozót be kell állítani.
• Állítsa be.

2. A porlasztás nem megfelelő

• Helytelen teljesítmény beállítás
- Állítsa be.
• A festék túl sűrű.
- Ellenőrizze a festék viszkozitását.

3. Túl sok festék jön

• A szórópisztoly nem tiszta, vagy nincs megolajozva, ezért a dugattyú beragad a hengerbe.
• Szerelje szét a szórópisztolyt és tisztítsa meg hígítóval.
• Túl sok festék
• Csavarja a teljesítményszabályozót az óramutató járásával megegyező irányba, a szórás csökkentéséhez. Két vékony réteg jobb, mint egy vastag.
• A festék túl híg
• Ellenőrizze a viszkozitást.

4. A motor a megszokottnál hangosabb

• A szórópisztoly nem tiszta, vagy nincs megolajozva, ezért a dugattyú beragad a hengerbe.
• Szerelje szét a szórópisztolyt és tisztítsa meg hígítóval.

5. Nincs se szórás, se hang

•Nincsáram.

- Ellenőrizze az áramforrást.

6. Működés hangja eltér a megszokottól

• Rossz teljesítmény beállítás.
- Állítsa be újra.
- Kevés festék van a tartályban, így levegőt is beszív a készülék.
- Töltse fel festékkel.
- Nem megfelelő hígítás, vagy dugulás a felszívócsőben.
- Ellenőrizze a felszívócsövet és a viszkozitást.

7. „Orange Skin“ túlzott ködképződés

• Nem megfelelő hígítót használ.
• Használja a megfelelő hígítót.
• A szórópisztoly túl távol van a felülettől.
  Tartsa közelebb a felülethez.
  • A festék túl sűrű.
• Hígítsa fel a festéket.

Tisztítás és karbantartás

G. Ábra

Mindig húzza ki a készüléket a hálózatból, mielőtt hozzálatna a festéktartály vagy a szórópisztoly tisztításához.

Nagyon fontos, hogy minden használat után alaposan megtisztítsa a szórópisztolyt. A tisztítás elmaradása majdnem biztosan eltömődéshez vezet, és előfordulhat, hogy a készülék nem működik, mikor legközelebb használni szeretné! A garancia nem vonatkozik a szórópisztoly tisztításra, ha a felhasználó azt nem tisztította ki megfelelően. Az alábbi lépéseket kell végrehajtani minden használat után:

• Távolítsa el a maradékot a tartályból.
• Tisztítsa ki alaposan a tartályt a festés során használt hígítóval.
• Öntsön hígítót a tartályba és működtesse a festékszórót addig, amíg csak tiszta hígító jön a szórófejből.
• Alaposan tisztítsa meg a festékfelszívó csövet és a szűrőt hígítóval.
• Tisztítsa meg a kosarat és a szórófejet, és távolítson el minden egyéb maradék festéket és szennyeződést.
• Fordítsa meg a szórópisztolyt és cseppentsen pár csepp könnyűolajat a két nyílásba (F). Így síkosítja a dugattyút és a hengert.

Ha a szórópisztolyt esetleg belül is meg kell tisztítani, akkor szükséges lehet szétszerelni. Ebben az esetben kövesse az alábbi lépéseket:

• Húzza ki a csatlakozódugót a hálózati konnektorból.
• Távolítsa el a festéktartályt, a felszívó csövet és a szűrőt.
  • Vegye ki a szivattyúegységet.
• Szerelje szét a szórófejet (H), szelepet (J), dugattyút (K) és a rugót (L).
• Tisztítsa meg a hengert (M) és az összes alkatrészt hígítóval.
• Olajozza meg pár csepp könnyű kenőolajjal a dugattyút, a rugót és a hengert.
• Szerelje össze a szórópisztolyt.

Kenés

A készülék nem igényel semmilyen kenést sem.

Meghibásodások

Amennyiben a készülék nem működik megfelelően, vagy annak valamely alkatrésze jelentős mértékben elkopott, akkor a gépet vigye a garancialevélben feltüntetett valamelyik márkaszervizbe. A használati utasítás végén található alkatrészeket meg lehet rendelni a géphez.

KÖRNYEZETVÉDELEM

A fúrógépet szállítás és tárolás közben a géphez tartozékként adott szerszámkofferben lehet tartani. A készülék csomagolóanyagainak nagy része újrafeldolgozható anyagból készült. Ezeket az anyagokat az újrafeldolgozást biztosító hulladékgyűjtő helyeken kell leadni.

A meghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Csak az Európai Közösség országaiban

Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányelv - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket, melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.

GARANCIA

Olvassa el a garancialevélen található feltételeket.

A termék és a felhasználói kézikönyv bármikor megváltoztatható. A módosítások további értesítés nélkül végrehajthatók.
