SGM1012 - Krāsu aerosols Ferm - Bezmaksas lietošanas instrukcija

Tehniskās Īpašības	Elektriskais krāsu smidzinātājs, jauda 650 W, plūsma 0-800 ml/min, spiediens 0-0,3 MPa.
Lietošana	Ideāli piemērots iekšējo un ārējo virsmu krāsošanai, piemērots sienām, mēbelēm un dažādiem priekšmetiem.
Uzturēšana un Remonts	Regulāra sprauslu un filtru tīrīšana, blīvējumu pārbaude, nolietoto detaļu nomaiņa.
Drošība	Lietojiet individuālos aizsardzības līdzekļus (cimdi, maska), izvairieties no slikti vēdināmām vietām, ievērojiet ražotāja norādījumus.
Vispārīga Informācija	Viegls svars ērtai lietošanai, 2 m barošanas kabelis, 2 gadu garantija.

Bieži uzdotie jautājumi - SGM1012 Ferm

Kā sagatavot Ferm SGM1012 krāsu smidzinātāju pirms lietošanas?

Pirms lietošanas pārliecinieties, ka Ferm SGM1012 ierīce ir rūpīgi iztīrīta un visi komponenti pareizi salikti. Uzpildiet tvertni ar atšķaidītu krāsu saskaņā ar ražotāja ieteikumiem.

Kāds ir ieteicamais gaisa spiediens Ferm SGM1012?

Ieteicamais gaisa spiediens Ferm SGM1012 parasti ir no 2 līdz 3 bāriem. Pārliecinieties, ka kompresors ir pareizi noregulēts, lai sasniegtu labākos rezultātus.

Kā regulēt krāsas smidzināšanas strūklas platumu?

Lai regulētu krāsas smidzināšanas strūklas platumu, izmantojiet regulēšanas pogu uz pistoles. Pagrieziet pulksteņrādītāja virzienā, lai iegūtu šaurāku strūklu, un pretēji pulksteņrādītāja virzienam, lai strūkla būtu platāka.

Ko darīt, ja krāsu smidzinātājs nedarbojas pareizi?

Ja krāsu smidzinātājs nedarbojas pareizi, vispirms pārbaudiet, vai tvertne ir pilna un vai krāsa nav pārāk bieza. Tāpat iztīriet sprauslas, lai noņemtu aizsprostojumus.

Kā iztīrīt Ferm SGM1012 pēc lietošanas?

Lai iztīrītu Ferm SGM1012, iztukšojiet tvertni un uzpildiet to ar piemērotu šķīdinātāju (piemēram, ūdeni ūdens bāzes krāsām). Darbiniet pistoli, līdz šķīdinātājs izplūst tīrs. Pēc tam iztīriet visas noņemamās daļas ar ūdeni un maigu ziepju šķīdumu.

Kāda ir Ferm SGM1012 tvertnes ietilpība?

Ferm SGM1012 tvertnes ietilpība ir 600 ml, kas ļauj nokrāsot ievērojamu virsmu pirms atkārtotas uzpildes.

Vai ar Ferm SGM1012 var izmantot aerosola krāsas?

Nē, Ferm SGM1012 ir paredzēts lietošanai ar šķidrajām atšķaidītajām krāsām. Aerosola krāsu lietošana var bojāt ierīci un anulēt garantiju.

Kā izvairīties no pilēšanas, lietojot krāsu smidzinātāju?

Lai izvairītos no pilēšanas, uzklājiet krāsu plānās un vienmērīgās kārtās, turiet pistoli aptuveni 20-30 cm attālumā no krāsojamās virsmas. Nepārslogojiet pistoli.

LIETOŠANAS INSTRUKCIJA SGM1012 Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tagad jums pieder lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filozofijas pamatā ir aī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

Teksta noraditie numuri attiecas uz 2-3 lpp. redzamajiem atteliem.

Pirms instrumenta ekspluatācijas rūpīgi izlasiet lietošanas rokasgrāmatu. lepazīstieties ar tās funkcijām un pamata darbību. lerīces apkopi veiciet saskaṇā ar instrukcijām, lai nodrošinātu, ka tā vienmēr darbojas pareizi. Lietošanas rokasgrāmata un pievienotā dokumentācija ir jāuzglabā šī instrumenta tuvumā.

Saturs

1. Tehniskie dati
2. Drošības norādījumi
3. Ekspluatācijas norādījumi
4. Apkope

1. TEHNISKIE DATI

Spriegums 220-240 V~
Frekvence 50 Hz
Ieejas jauda 110 W
Maksimālais sprauslas plūsmas ātrums 300 ml/min
Tvertnes tilpums 800 ml
Sprauslas diametrs 0,8 mm
Svars 1,75 kg
Skanas spiediena limenis LPA 91 dB(A)
Skanas jaudas limenis LWA 102 dB(A)
Vibrācija	11,53 m/s ^2

Pārbaudiet, vai instrumentam, valīgām detaļām vai piederumiem transportēšanas laikā nav radušies bojājumi.

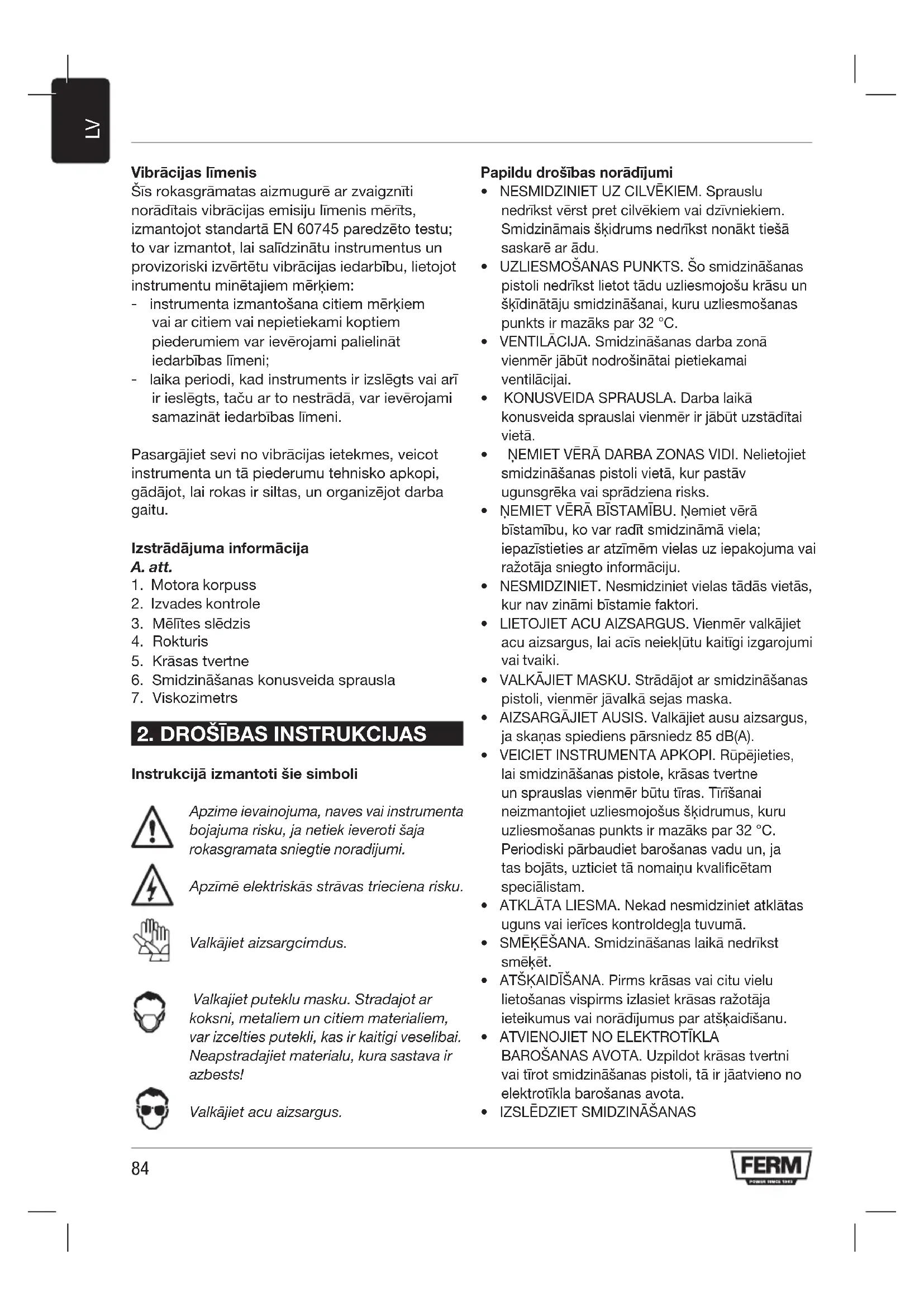

Vibrācijas līmenis

Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem:

• instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni;
• laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni.

Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu.

Izstrādājuma informācija

A. att.

1. Motora korpuss
2. Izvades kontrole
3. Mēlītes slēdzis
4. Rokturis
5. Krāsas tvertne
6. Smidzināšanas konusveida sprausla
7. Viskozimetrs

2. DROŠĪBAS INSTRUKCIJAS

Instrukcijā izmantoti šie simboli

Apzime ievainojuma, naves vai instrumenta bojajuma risku, ja netiek ieveroti šaja rokasgramata sniegtie noradijumi.

Apzīmē elektriskās strāvas trieciena risku.

Valkājiet aizsargcimdus.

Valkajiet puteklu masku. Stradajot ar koksni, metaliem un citiem materialiem, var izcelties putekli, kas ir kaitigi veselibai. Neapstradajiet materialu, kura sastava ir azbests!

Valkājiet acu aizsargus.

Papildu drošības norādījumi

• NESMIDZINIET UZ CILVĒKIEM. Sprauslu nedrīkst vērst pret cilvēkiem vai dzīvniekiem. Smidzināmais šķidrums nedrīkst nonākt tiešā saskarē ar ādu.
• UZLIESMOŠANAS PUNKTS. Šo smidzināšanas pistoli nedrīkst lietot tādu uzliesmojošu krāsu un šķīdinātāju smidzināšanai, kuru uzliesmošanas punkts ir mazāks par 32 °C.
• VENTILACIJA. Smidzināšanas darba zonā vienmēr jābūt nodrošinātai pietiekamai ventilācijai.
• KONUSVEIDA SPRAUSLA. Darba laikā konusveida sprauslai vienmēr ir jābūt uzstādītai vietā.
• NEMIET VERĀ DARBA ZONAS VIDI. Nelietojiet smidzināšanas pistoli vietā, kur pastāv ugunsgrēka vai sprādziena risks.
• NEMIET VÉRÃ BÍSTAMÍBU. Nemiet vērā bīstamību, ko var radīt smidzināmā viela; iepazīstieties ar atzīmēm vielas uz iepakojuma vai ražotāja sniegto informāciju.
• NESMIDZINIET. Nesmidziniet vielas tādās vietās, kur nav zināmi bīstamie faktori.
• LIETOJIET ACU AIZSARGUS. Vienmēr valkājiet acu aizsargus, lai acīs neiekļūtu kaitīgi izgarojumi vai tvaiki.
• VALKÄJIET MASKU. Strādājot ar smidzināšanas pistoli, vienmēr jāvalkā sejas maska.
• AIZSARGĀJIET AUSIS. Valkājiet ausu aizsargus, ja skaņas spiediens pārsniedz 85 dB(A).
  VEICIET INSTRUMENTA APKOPI. Rūpējieties, lai smidzināšanas pistole, krāsas tvertne un sprauslas vienmēr būtu tīras. Tīrīšanai neizmantojiet uzliesmojošus šķidrumus, kuru uzliesmošanas punkts ir mazāks par 32 °C. Periodiski pārbaudiet barošanas vadu un, ja tas bojāts, uzticiet tā nomaiņu kvalificētam speciālistam.
• ATKLĀTA LIESMA. Nekad nesmidziniet atklātas uguns vai ierīces kontroldegļa tuvumā.
• SMĚKĘŠANA. Smidzināšanas laikā nedrīkst smēkēt.
• ATŠKAIDĪŠANA. Pirms krāsas vai citu vielu lietošanas vispirms izlasiet krāsas ražotāja ieteikumus vai norādījumus par atškaidīšanu.
• ATVIENOJIET NO ELEKTROTİKLA BAROŠANAS AVOTA. Uzpildot krāsas tvertni vai tīrot smidzināšanas pistoli, tā ir jāatvieno no elektrotikla barošanas avota.
  • IZSLĘDZIET SMIDZINĀŠANAS

PÄRTRAUKUMOS. Instrumentu ilgstoši nedrīkst darbināt ar pilnībā aizvērtu plūsmas ātruma kloki.

Mēs neuzņemamies atbildību par bojājumiem, kas radušies, lietojot nepiemērotas vielas vai nepareizi atšķaidītas krāsas, un kaitējumu veselībai, ko izraisījusi nepietiekama ventilācija.

Nekavējoties izslēdziet smidzināšanas pistoli, ja:

• barošanas vadā vai kontaktdakšā rodas pārrāvumi vai barošanas vads ir bojāts
• slēdzis ir bojāts.
• apdegusi izolācija dūmo vai smako.

Elektriskā drošība

Ekspluatējot elektriskos instrumentus, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, elektriskā trieciena un ievainojuma risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus.

Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Il kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.

Kabelu un kontaktspraudnu nomaiņa

Nekavējoties izmetiet vecos kabelus un kontaktspraudnus, kad esat tos nomainījuši pret jauniem. Ir bīstami ievietot kontaktspraudni vai valēju kabeli sienas kontaktligzdā.

Pagarinātāju izmantošana

Lietojiet tikai sankcionētus pagarinātājus, kas ir piemēroti mašīnas padeves jaudai. Minimālais vada škērsgriezums ir 1.5 mm2. Izmantojot kabeļa spoli, vienmēr spoli pilnīgi iztiniet.

3. EKSPLUATĀCIJAS NORĀDĪJUMI

Sagatavošana

B. att.

Nelietojiet teksturētas sienas krāsas vai pārklājumus, citādi sprausla tiks nosprostota.

Lai panāktu maksimāli labu efektu, pirms smidzināšanas pistoles lietošanas vispirms ir svarīgi sagatavot apsmidzināmo virsmu un atšķaidīt krāsu līdz pareizajai viskozitātei. Vienmēr pārliecinieties, ka uz apsmidzināmajām virsmām nav puteklī, netīrumi un taukvielas. Pārliecinieties, ka tās vietas, kuras nevajag apsmidzināt, ir apsegtas ar kvalitatīvu līmlenti. Izsmidzināmajai krāsai vai šķidrumam jābūt kārtīgi samaisītai, lai tajā nebūtu kunkuļu vai citu daļinų. Ar smidzināšanas pistoli var izsmidzināt daudzas vielas, taču pirms krāsas iegādes vienmēr pārbaudiet ražotāja ieteikumus.

Atškaidīšana

Pirms krāsas tvertnes uzpildes ar izsmidzināmo vielu nekad neaizmirstiet vispirms atvienot instrumentu no barošanas avota.

Vairums krāsu ir paredzētas uzklāšanai ar otu, tāpēc tās ir jāatšķaida, lai būtu piemērotas izsmidzināšanai. Ievērojiet ražotāja norādījumus par krāsas atšķaidīšanu, lai sagatavotu lietošanai ar smidzināšanas pistoli. Viskozimetrs palīdz noteikt izmantojamās krāsas pareizo viskozitāti. Lai noteiktu pareizo viskozitāti, iepildiet viskozimetra kausā krāsu līdz apmalei. Izmēriet, cik ilgā laikā krāsa iztek no viskozimetra atpakal bundžā.

Šajā tabulā ir norādīts ieteicamais laiks dažādu veidu vielām.

Plastmasas un lateksa krāsa 24–28 sekundes

Krāsa uz ūdens bāzes 20–25 sekundes

Gruntskrāsa 24–28 sekundes

Laka 20–25 sekundes

Krāsa uz ellas bāzes 18–22 sekundes

Emaljas krāsa 18–22 sekundes

Alumīnija krāsa 22–25 sekundes

Auto apakšpuses hermētikis 25–35 sekundes

Koka hermētikis 28–35 sekundes

Koka konservants Nav jāatškaida

Koka kodne Nav jāatškaida

Ja krāsošana ir ilgāka par ieteikto izlietošanas laiku, tad papildus jāpielieto atšķaidīšana. Sajauciet nelielu daudzumā ar atbilstošu šķīdinātāju un izmantojiet viskozitātes testu, līdz ir panākta vajadzīgā viskozitāte. Atsevišķi izsmidzināmie materiāli satur dalīņas un kunkuļus. Šie materiāli ir jānofiltrē pirms iepildīšanas krāsu tvertnē.

Smidzināšana

C. att.

Uzpildiet krāsas tvertni ar pareizi atškaidītu un izfiltrētu krāsu. Pievienojiet smidzināšanas pistoli barošanas avotam. Notēmējiet smidzināšanas pistoli pret materiāla atgriezumu un spiediet mēlītes slēdzi, līdz krāsa tiek izsmidzināta. Noregulējiet izvades kontroli (2), līdz tiek izsmidzināts vajadzīgais daudzums krāsas. Pagrieziet izvades kontroli pulksteņrādītāja virzienā (B), lai samazinātu plūsmu; pagrieziet to pretēji pulksteņrādītāja virzienam (A), lai palielinātu plūsmu. Regulējot izvades kontroli, tiek mainīta smidzināšanas izkliede. Slikta smidzināšanas izkliede izraisa krāsas koncentrēšanos strūklas vidū, tādējādi veidojot nevienmērīgu apdari. Laba smidzināšanas izkliede vienmērīgi izkliedē krāsu pa visu virsmu.

Smidzināšanas metodes

D. att.

Lai panāktu maksimāli labu efektu, vienmēr turiet smidzināšanas pistoli horizontāli un paralēli virsmai. Turiet sprauslu 25–30 cm attālumā no virsmas un vienmērīgi izsmidziniet no vienas puses uz otru un augšup vai lejup. Neizsmidziniet no tāda lenka, kas izraisa krāsas nevienmērīgu uzklāšanos. Uzklājiet ar vieglām un vienmērīgām kustībām. Apsmidzinot lielus laukumus, smidziniet krusteniski, kā norādīts.

E. att.

Smidzināšanas pistoli nedrīkst iedarbināt vai apturēt, kad tā notēmēta pret apsmidzināmo virsmu. Vienmērīgi kontrolējiet smidzināšanas pistoles kustības ātrumu. Ātrs kustības ātrums veido plānu kārtiņu uz virsmas, bet lēns kustības ātrums veido biezu kārtu. Vienā piegājienā uzklājiet vienu kārtu. Ja ir vajadzīgs uzklāt vēl vienu kārtu, ievērojiet ražotāja ieteikto žāvēšanas laiku pirms otrās kārtas uzklāšanas. Apsmidzinot nelielus laukumus, iestatiet izvades kontrolei zema ātruma iestatījumu. Tādējādi netiks izlietots pārāk daudz krāsas un virsma netiks pārmērīgi noklāta. Ja iespējams, apsmidzinot virsmu, izvairieties no instrumenta iedarbināšanas un apturēšanas. Pretējā gadījumā tiks uzklāts pārmērīgi daudz vai pārāk maz krāsas. Nesasveriet smidzināšanas pistoli vairāk nekā 45° lenķī.

Lokanās sprauslas uzstādīšana un lietošana F. att.

Lokanās sprauslas pagarinājums jāizmanto, lai apsmidzinātu plakanas vai horizontālas virsmas. Tas jāizmanto arī zonās ar ierobežotu piekļuvi. Lai uzstādītu lokano sprauslu, noskrūvējiet konusveida sprauslu un tās vietā piestipriniet lokano sprauslu. Novietojiet konusveida sprauslu uz lokanās sprauslas un pievelciet.

4. APKOPE

Veicot motora apkopes darbus, pārliecinieties, ka mašinai nav pievadīts spriegums.

Šis instruments ir paredzēts ilglaicīgam darbam ar mazāko iespējamo apkopi. Nepārtraukti nevainojama darbība ir atkarīga no pareizas instrumenta apkopes un regulāras tīrīšanas.

Problēmu novēršana

1. Motors darbojas, bet instruments nesmidzina vai smidzina nevienmērīgi

• Nolietota virpulkustības galva.
• Nomainiet virpulkustības galvu.
• lesūkšanas caurule nav pareizajā pozīcijā.
• Noregulējiet iesūkšanas cauruli.
• lesūkšanas caurule ir nosprostota.
• lztīriet ar škīdinātāju.
• Sprausla ir nosprostota.
• Iztīriet sprauslu.
• Filtrs ir nosprostots.
• Iztīriet ar škīdinātāju.
• Jānoregulē kontroles klokis.
• Noregulējiet.

2. Pulverizācija nav apmierinoša

- Nav pareizi noregulēts apjoms.

- Noregulējiet.

- Krāsa ir pārāk bieza.

- Pārbaudiet krāsas viskozitāti.

3. Pārmērīga pārklāšana ar krāsu

• Smidzināšanas pistole nav tīra vai nav ieeļlota, kā rezultātā virzulis ir iestrēdzis cilindrā.
• Izjauciet smidzināšanas pistoli un notīriet ar škīdinātāju.
  • Pārāk daudz krāsas.
• Lai samazinātu izsmidzinātās krāsas

daudzumu, regulējiet apjomu pulksteņrādītāja virzienā. Labāk noklāt divās plānās kārtās nekā vienā biezā.

- Viskozitāte ir pārāk zema. - Pārbaudiet viskozitāti.

4. Motors darbojas skalāk nekā parasti

• Smidzināšanas pistole nav tīra vai nav ieellota, kā rezultātā virzulis ir iestrēdzis cilindrā.
• Izjauciet smidzināšanas pistoli un notīriet ar škīdinātāju.

5. Nenotiek smidzināšana, nav skaņas

• Nav elektriskās strāvas.
• Pārbaudiet barošanas padevi.

6. Instrumentam darbojoties, skaṇa nav pareiza

• Izvade ir nepilnīgi noregulēta.
• Noregulējiet.
• Tvertnē nav pietiekami daudz krāsas, tāpēc tiek iesūkts gaiss.
• Uzpildiet krāsu.
• Nav pareizi atškaidīta vai netiek pietiekami labi izvadīta caur iesūkšanas cauruli.
• Pārbaudiet iesūkšanas cauruli un viskozitātes līmeni.

7. "Apelsīna mizas efekts": pārmērīga krāsas miglošanās

• Tiek lietots nepareizs škīdinātājs.
• Lietojiet pareizu škīdinātāju.
• Smidzināšanas pistole atrodas tālu no virsmas.
• Turiet smidzināšanas pistoli tuvāk objektam.
• Krāsa ir pārāk bieza.
• Atškaidiet krāsu.

Tirišana un apkope

G. att.

Pirms smidzināšanas pistoles vai krāsas tvertnes tīrīšanas nekad neaizmirstiet vispirms atvienot instrumentu no barošanas avota.

Ir būtiski, ka smidzināšanas pistole pēc katras lietošanas ir viscaur jāiztīra. Neiztīrīšana gandrīz noteikti izraisīs ierīces blokēšanos, un tā var nedarboties, kad nākamreiz nāksies to izmantot! Garantija neattiecas uz neiztīrītu smidzinātāju, ko nav pienācīgi iztīrījis lietotājs. Pēc katras lietošanas jāveic šādas darbības.

• Iztukšojiet vielas paliekas no tvertnes.
• Rūpīgi iztīriet tvertni ar škīdinātāju, kas tika izmantots atškaidīšanai.
• lelejiet nedaudz škīdinātāja tvertnē un izsmidziniet caur smidzināšanas pistoli, līdz pa sprauslu plūst tikai tīrs škīdinātājs.
• Rūpīgi iztīriet krāsas iesūkšanas cauruli un filtru ar škīdinātāju.
• Notīriet konusu un sprauslu un iztīriet visas krāsas atliekas vai netīrumus.
• Apvērsiet smidzināšanas pistoli otrādi un iepiliniet abās atverēs (F) dažus pilienus vieglās ellas. Tas ieeļlos virzuli un cilindru.

Ja pistolei vajadzīga papildu iekšējā tīrīšana, to var nākties izjaukt. Ja tā, tad būtu jāveic šādi pasākumi:

• Atvienojiet kontaktdakšu no barošanas avota.
• Noņemt krāsas tvertni, iesūkšanas cauruli un filtru.
• Nonemiet sukna mezglu.
• Atbrīvojiet sprauslu (H), vārstu (J), virzuli (K) un atsperi (L).
• Rūpīgi ar škīdinātāju iztīriet cilindru (M) un visas detalas.
• Uzklāt dažus pilienus vieglās ellas uz virzuļa, atsperes un cilindra.
• Samontējiet smidzināšanas pistoli.

Ellošana

Instruments nav papildus jäello.

Bojājumi

Ja defekts rodas detaļu nodiluma dēļ, lūdzu, sazinieties ar apkopes centru, kas norādīts garantijas kartē. Šo norādījumu beigās ir pilnīgs pārskats par daļām, ko var pasūtīt.

APKĀRTĒJĀ VIDE

Lai izvairītos no bojājumiem transportēšanas laikā iekārta ir piegādāta izturīgā aizsargiepakojumā. lepakojums iespēju robežās ir izgatavots no otreiz izmantojamiem materiāliem. Tādēļ veiciet nepieciešamos solus iepakojuma otreizējai izmantošanai.

Elektriskās vai elektroniskās ierīces, kas bojātas un/vai likvidējamas, ir jānogādā šim nolūkam paredzētās pārstrādes stacijās.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzives atkritumos. Saskana ar Eiropas Direktivu 2012/19/EK par elektrisko un elektronisko iekartu atkritumiem un istenojot to saskana ar valsts tiesibu aktiem, visi elektroinstrumenti, kam beidzies ekspluatacijas laiks, jasavac atseviški un janodod videi nekaitiga parstrades iekarta.

GARANTIJA

Izlasiet garantijas nosacījumus atseviški piegādātā garantijas kartē.

Instruments var tikt parveidots un lietošanas rokasgramata var tikt izdariti grozijumi. Tehniskie dati var tikt mainiti bez iepriekšeja bridinajuma.

ELEKTRILINE PIHUSTUSPÜSTOL SGM1012
