KASUTUSJUHEND SGM1012 Ferm

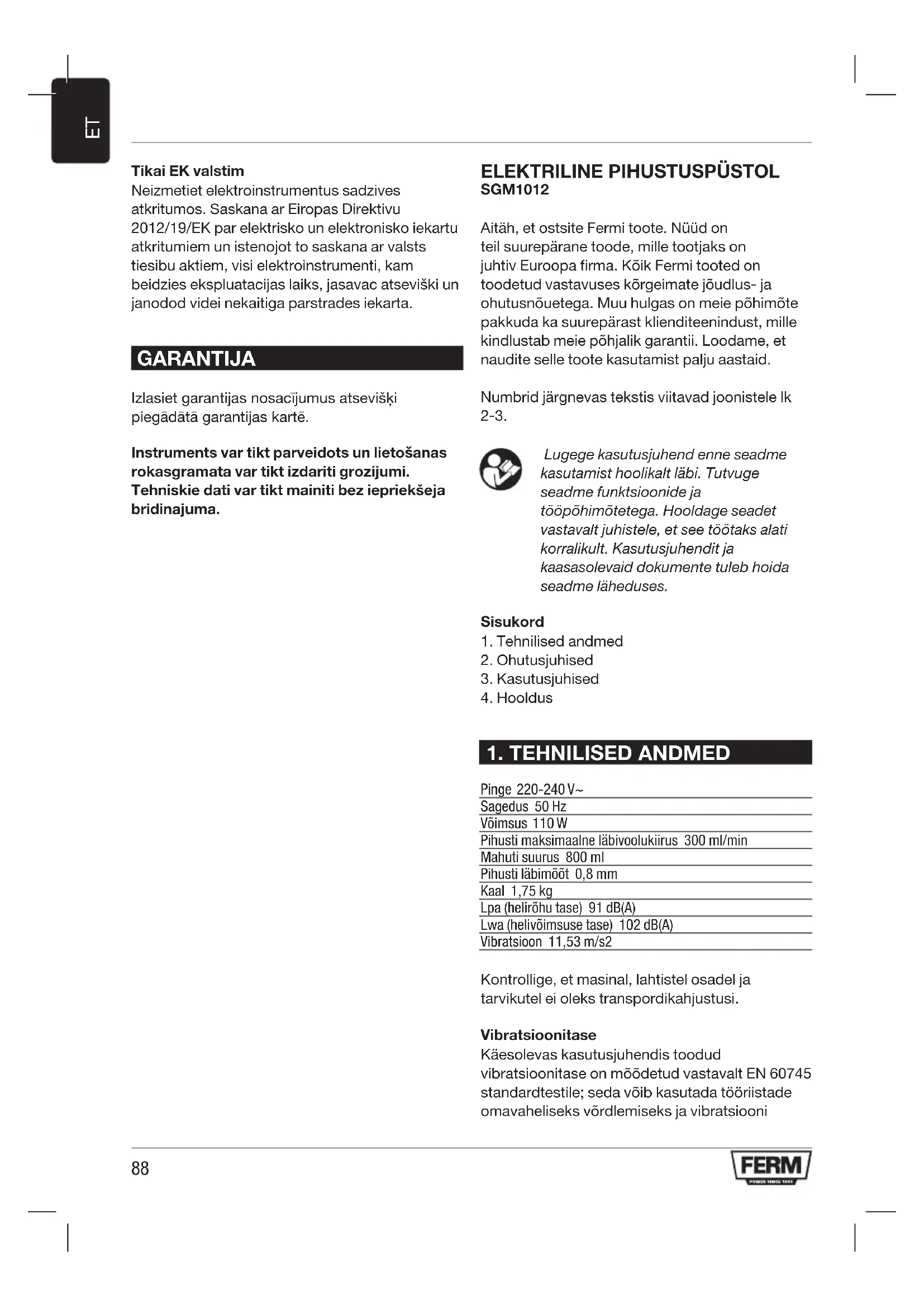

SGM1012 Aitäh, et ostsite Fermi toote. Nüüd on teil suurepärane toode, mille tootjaks on juhtiv Euroopa firma. Kõik Fermi tooted on toodetud vastavuses kõrgeimate jõudlus- ja ohutusnõuetega. Muu hulgas on meie põhimõte pakkuda ka suurepärast klienditeenindust, mille kindlustab meie põhjalik garantii. Loodame, et naudite selle toote kasutamist palju aastaid. Numbrid järgnevas tekstis viitavad joonistele lk 2-3. Lugege kasutusjuhend enne seadme kasutamist hoolikalt läbi. Tutvuge seadme funktsioonide ja tööpõhimõtetega. Hooldage seadet vastavalt juhistele, et see töötaks alati korralikult. Kasutusjuhendit ja kaasasolevaid dokumente tuleb hoida seadme läheduses. Sisukord

Pinge 220-240 V~ Sagedus 50 Hz Võimsus 110 W Pihusti maksimaalne läbivoolukiirus 300 ml/min Mahuti suurus 800 ml Pihusti läbimõõt 0,8 mm Kaal 1,75 kg Lpa (helirõhu tase) 91 dB(A) Lwa (helivõimsuse tase) 102 dB(A) Vibratsioon 11,53 m/s2 Kontrollige, et masinal, lahtistel osadel ja tarvikutel ei oleks transpordikahjustusi. Vibratsioonitase Käesolevas kasutusjuhendis toodud vibratsioonitase on mõõdetud vastavalt EN 60745 standardtestile; seda võib kasutada tööriistade omavaheliseks võrdlemiseks ja vibratsiooni89

mõjuväärtuse eelnevaks hindamiseks tööriista kasutamisel kõnealusteks töödeks. - kui tööriista kasutatakse teistsugusteks töödeks, muude või halvasti hooldatud tarvikutega, võivad mõjuväärtused olla tunduvalt suuremad; - vibratsiooni mõjuväärtust võib oluliselt vähendada ajavahemik, mil tööriist on välja lülitatud või töötab, kuid ei pihusta. Kaitske end vibratsiooni tagajärgede eest: hooldage tööriista ja tarvikuid, hoidke käsi soojas ja mõelge tööprotsessid läbi. Toote ülevaade. Joonis A

2. Väljastusregulaator

7. Viskoossuse määramise tops

Sümbolite seletus Kehavigastuse, surmasaamise või tööriista kahjustamise oht, kui ei järgita käesolevas kasutusjuhendis toodud juhiseid. Elektrilöögi oht. Kandke kaitsekindaid. Kandke tolmumaski. Puidu, metallide ja muude materjalidega töötades võivad need tekitada tervisele kahjulikku tolmu. Ärge töötage materjalidega, mille koostises on asbesti! Kandke kaitseprille. Täiendavad ohutusjuhised

• ÄRGE PIHUSTAGE INIMESTE SUUNAS - ärge suunake pihustit teiste inimeste ega loomade poole. Vältige pihustatava aine sattumist otse nahale.

• SÜTTIMISTEMPERATUUR - selle pihustuspüstoliga ei tohi pihustada kergestisüttivaid värve ja lahusteid, mille süttimistemperatuur on alla 32 °C.

• VENTILATSIOON - hoolitsege, et tööpiirkond oleks pihustamise ajal hästi ventileeritud.

• PIHUSTUSOTSIK - ärge kasutage seadet ilma pihustusotsikuta.

• ARVESTAGE TÖÖPIIRKONNA KESKKONNATINGIMUSI - ärge kasutage pihustuspüstolit kohas, kus see võib põhjustada tulekahju või plahvatuse.

• ARVESTAGE OHTUDEGA - arvestage pihustatava ainega kaasnevate ohtudega ja tutvuge mahutil olevate tähistega või tootja esitatud teabega.

• ÄRGE PIHUSTAGE - ärge pihustage aineid, millega seotud ohtude kohta puudub teave.

• KAITSKE SILMI - kandke alati silmade kaitseks mõeldud vahendeid, et vältida ohtlike aurude või gaaside sattumist silma.

• KANDKE MASKI - ärge kasutage pihustuspüstolit ilma näokaitsemaskita.

• KAITSKE KÕRVU - kandke kõrvaklappe, kui helirõhk on üle 85 dB(A).

• HOOLITSEGE TÖÖRIISTADE EEST - hoidke pihustuspüstol, värvimahuti ja pihustid puhtad. Ärge kasutage puhastamiseks tuleohtlikke vedelikke, mille süttimistemperatuur on alla 32 °C. Kontrollige regulaarselt toitejuhet. Laske kahjustatud toitejuhe pädeval spetsialistil välja vahetada.

• LAHTINE LEEK - ärge pihustage lahtise leegi või seadme süüteleegi läheduses.

• SUITSETAMINE - pihustamise ajal ei tohi suitsetada.

• VEDELDAMINE - enne värvi vm ainete kasutamist tutvuge alati tootja juhiste või soovitustega aine vedeldamise kohta.

• LAHUTAGE VOOLUVÕRGUST - enne värvimahuti täitmist või pihustuspüstoli puhastamist lahutage seade alati vooluvõrgust.

• PIHUSTAMISE VAHEPEAL LÜLITAGE SEADE VÄLJA - ärge laske seadmel (ka mitte lühikest aega) töötada, kui voolukiiruse nupp on täielikult suletud.90

Me ei võta endale vastutust kahju eest, mis on tingitud ebasobivate ainete või õigesti vedeldamata värvide kasutamisest, ning tervisekahjustuste eest, mis on tingitud ebapiisavast ventilatsioonist. Järgmistel juhtudel lülitage pihustuspüstol kohe välja:

• Võrgupistik või toitejuhe tuleb lahti või saab viga.

• Tekib suits või hais, mis viitab isolatsiooni kõrbemisele. Elektriohutus Elektritööriistade kasutamisel peaks tuleohu, elektrilöögiohu ja kehavigastuste vältimiseks järgima elementaarseid ohutuseeskirju. Lugege enne toote kasutamist kõik juhised läbi ja hoidke kasutusjuhend alles. Veenduge alati, et võrgupinge vastab seadme andmesildile märgitud väärtusele. II klassi seade. Seadmel on topeltisolatsioon, seega pole maandatud juhet vaja kasutada. Juhtmete ja pistikute vahetamine Väljavahetatud vanad juhtmed ja pistikud visake kohe minema. Logiseva pistiku ühendamine vooluvõrku on ohtlik. Pikendusjuhtmete kasutamine Kasutage ainult nõuetelevastavat pikendusjuhet, mis sobib masina sisendpingega. Juhtme ristlõike pindala peab olema vähemalt 1,5 mm2. Rulliga pikendusjuhtme kasutamisel kerige juhe täies pikkuses rullilt maha.

Ettevalmistamine Joonis B Ärge kasutage tekstuurseid seinavärve ega pinnakattematerjale, mis võivad pihusti ummistada. Parima tulemuse saamiseks on enne pihustuspüstoli kasutamist oluline töödeldav pind ette valmistada ja värv õige viskoossuseni vedeldada. Töödeldav pind ei tohi kunagi olla tolmune, määrdunud ega rasvane. Veenduge, et kõik pinnad, mida te ei soovi töödelda, on kaetud kvaliteetse maalriteibiga. Pihustatav värv või vedelik peab olema korralikult läbi segatud ega tohi sisaldada klompe ega muid osakesi. Pihustuspüstoliga saab pihustada paljusid erinevaid aineid, kuid enne värvi ostmist tuleks siiski alati tutvuda tootja soovitustega. Vedeldamine Enne värvimahuti täitmist pihustatava ainega tuleb seade alati vooluvõrgust lahutada. Enamik värve on purgis pintsliga värvimiseks sobivas konsistentsis ning enne pihustamist tuleb neid vedeldada. Järgige tootja juhiseid värvi vedeldamiseks enne pihustuspüstolis kasutamist. Viskoossustops aitab määrata kasutatava värvi õige viskoossuse. Õige viskoossuse määramiseks täitke tops ääreni värviga. Mõõtke ära, kui kaua aega kulub värvi valgumiseks topsist tagasi purki. Alljärgnevas tabelis on kirjas soovituslik aeg eri tüüpi ainete puhul. Plast- ja lateksvärv 24-28 sekundites Veepõhine värv 20-25 sekundites Kruntvärvid 24-28 sekundites Lakid 20-25 sekundites Õlipõhised värvid 18-22 sekundites Emailvärvid 18-22 sekundites Alumiiniumvärvid 20-25 sekundites Auto kruntvärv 25-35 sekundites Puidutihendid 28-35 sekundites Puidukonservandid Pole vaja lahjendada Puidupeitsid Pole vaja lahjendada Kui värvinõu tühjenemiseks kulub soovituslikust kauem aega, tuleb värvi veelgi vedeldada. Segage juurde väike kogus sobivat vedeldit ja testige viskoossust, kuni värv saavutab õige paksuse. Mõned pihustatavad ained sisaldavad klompe ja osakesi. Enne värvimahuti täitmist tuleb need ained kurnata.91

Pihustamine Joonis C Täitke värvimahuti õigesti vedeldatud ja kurnatud värviga. Ühendage pihustuspüstol vooluvõrguga. Suunake pihustuspüstol praagitud materjalitükile ja vajutage päästiklülitit, kuni seade hakkab värvi pihustama. Seadke pihustatav värvikogus väljastusregulaatori (2) abil sobivaks. Voolukiiruse vähendamiseks keerake väljastusregulaatorit päripäeva (B), voolukiiruse suurendamiseks vastupäeva (A). Väljastusregulaatori asendi muutmine mõjutab pihustusmustrit. Halva pihustusmustri korral koondub värv pihustusjoa keskele ja lõpptulemus on laiguline. Hea pihustusmustri korral jaguneb värv kogu pihustusjoa ulatuses ühtlaselt. Pihustamisvõtted Joonis D Parima tulemuse saamiseks hoidke pihustuspüstolit alati loodis ja pinnaga paralleelselt. Hoidke pihustit pinnast 25-30 cm kaugusel ja pihustage ühtlaselt, liikudes küljelt küljele või üles-alla. Ärge pihustage nurga all, et värv ei hakkaks mööda pinda alla voolama. Liigutage püstolit sujuvalt ja ühtlaselt. Suurte pindade katmisel kasutage risti-rästi tõmbeid, nagu joonisel näidatud. Joonis E Ärge käivitage ega seisake pihustuspüstolit, kui see on suunatud töödeldavale pinnale. Pihustuspüstoli liikumiskiirus peab olema ühtlane. Kiirel liikumisel üle töödeldava pinna saadakse õhuke kiht, aeglasel liikumisel paks kiht. Kandke korraga pinnale üks kiht värvi. Kui on vaja peale kanda ka teine kiht, järgige tootja soovitusi kuivamisaja kohta. Väikeste pindade katmisel hoidke väljastusregulaatorit aeglase pihustamise asendis. See aitab vältida liigse värvi kasutamist ja liiga paksu kihina pihustamist. Võimalusel vältige seadme seiskamist ja käivitamist, kui pihusti on suunatud töödeldavale pinnale. Muidu võib pinnale sattuda liiga palju või liiga vähe värvi. Ärge kallutage värvipüstolit üle 45°. Painduva pihusti paigaldamine ja kasutamine Joonis F Siledatele või horisontaalsetele pindadele pihustamiseks tuleb kasutada painduvat pihustipikendust. Seda peaks kasutama ka piiratud ligipääsuga aladel. Painduva pihusti paigaldamiseks kruvige korvpihusti lahti ja kinnitage selle asemele painduv pihusti. Pange korvpihusti painduva pihusti otsa ja pingutage.

Enne mootori hooldustöid veenduge, et seade pole vooluvõrgus. Seade on mõeldud pikaajaliseks tööks minimaalse hooldusega. Et seade teid ka edaspidi korralikult teeniks, tuleb seda regulaarselt hooldada ja puhastada. Rikked

1. Mootor undab, kuid seade ei pihusta või

pihustab ebaühtlaselt.

• Pöördotsik on kulunud.

• Vahetage pöördotsik välja.

• Sissevõtutoru on vales asendis.

• Kohendage sissevõtutoru asendit.

• Sissevõtutoru on ummistunud.

• Filter on ummistunud.

2. Pihustusfunktsioon ei tööta hästi.

• Kontrollige värvi viskoossust.

3. Värvikiht on liiga paks.

• Pihustuspüstol on määrdunud või õlitamata, mistõttu kiilub kolb silindris kinni.

• Võtke pihustuspüstol osadeks ja puhastage vedeldiga.

• Pihustatava koguse vähendamiseks keerake regulaatorit päripäeva. Kaks õhukest kihti on parem kui üks paks kiht.

• Viskoossus on liiga madal.

• Kontrollige viskoossust.92

4. Mootor töötab tavapärasest valjemalt.

• Pihustuspüstol on määrdunud või õlitamata, mistõttu kiilub kolb silindris kinni.

• Võtke pihustuspüstol osadeks ja puhastage vedeldiga.

5. Seade ei pihusta ega tee häält.

• Väljastuskogus on valesti reguleeritud.

• Mahutis ei ole piisavalt värvi, mistõttu sellesse imetakse õhku.

• Täitke mahuti värviga.

• Värv on valesti vedeldatud või ei läbi täies ulatuses sissevõtutoru.

• Kontrollige sissevõtutoru ja viskoossust.

7. Apelsinikoore laadne uduloori efekt.

• Kasutatakse vale lahustit.

• Kasutage õiget lahustit.

• Pihustuspüstol on töödeldavast pinnast liiga kaugel.

• Hoidke pihustuspüstolit töödeldavale pinnale lähemal.

• Vedeldage värvi. Puhastamine ja hooldus Joonis G Enne pihustuspüstoli või värvimahuti puhastamist tuleb seade alati vooluvõrgust lahutada. Pihustuspüstol tuleb kindlasti pärast iga kasutuskorda põhjalikult puhastada. Puhastamata jätmise tagajärjel tekivad paratamatult ummistused ja pihustuspüstol ei pruugi järgmisel kasutuskorral töötada. Garantii ei hõlma rikkeid, mis tulenevad pihustuspüstoli puudulikust puhastamisest. Pärast iga kasutuskorda ja enne pihustuspüstoli pikemaks ajaks hoiule panekut tuleb teha järgmised toimingud:

• Eemaldage konteinerist kõik materjalijäägid.

• Puhastage konteiner kasutatud vedeldiga.

• Valage lahustit konteinerisse ja pihustage pihustuspüstolist seni, kuni pihustist tuleb välja ainult puhas lahusti.

• Puhastage värvitoru ja filter korralikult lahusti abil.

• Puhastage korv ja pihusti ning eemaldage ka muu praht või värvijäägid.

• Keerake püstolpihusti tagurpidi ja pange kahte avasse (F) paar tilka kerget õli. See määrib kolvi ja silindri. Kui püstolpihustit on vaja täiendavalt seest puhastada, tuleb see mõnikord lahti võtta. Sel juhul tuleb toimida järgmiselt.

• Eemaldage pistik vooluvõrgu pistikupesast.

• Eemaldage värvikonteiner, toru ja filter.

• Puhastage silinder (M) ja kõik osad põhjalikult lahustiga.

• Lisage mõni tilk kerget määrdeõli kolvile, vedrule ja silindrile.

• Monteerige pihustuspüstol uuesti kokku. Õlitamine Seade ei vaja täiendavat õlitamist. Defektid Kui seadmel peaks ilmnema mõni osade kulumisest tingitud rike, pöörduge garantiikaardile märgitud aadressil teeninduskeskusesse. Kasutusjuhendi lõpust leiate tellitavate osade üksikasjaliku ülevaate. KESKKOND Transpordikahjustuste vältimiseks tarnitakse seade tugevas pakendis, mis koosneb enamjaolt taaskasutatavast materjalist. Seega kasutage palun võimalust pakendi korduvkasutamiseks. Rikkis ja/või kasutuselt kõrvaldatud elektri- ja elektroonikaseadmed tuleb toimetada selleks ettenähtud ringlussevõtupunktidesse. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb93

kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. GARANTII Tutvuge garantiitingimustega, mis on kirjas kaasasoleval garantiikaardil. Toote ehituses ja kasutusjuhendis võidakse teha muudatusi. Tehnilisi näitajaid võidakse ette teatamata muuta.
