BRUKSANVISNING SGM1012 Ferm

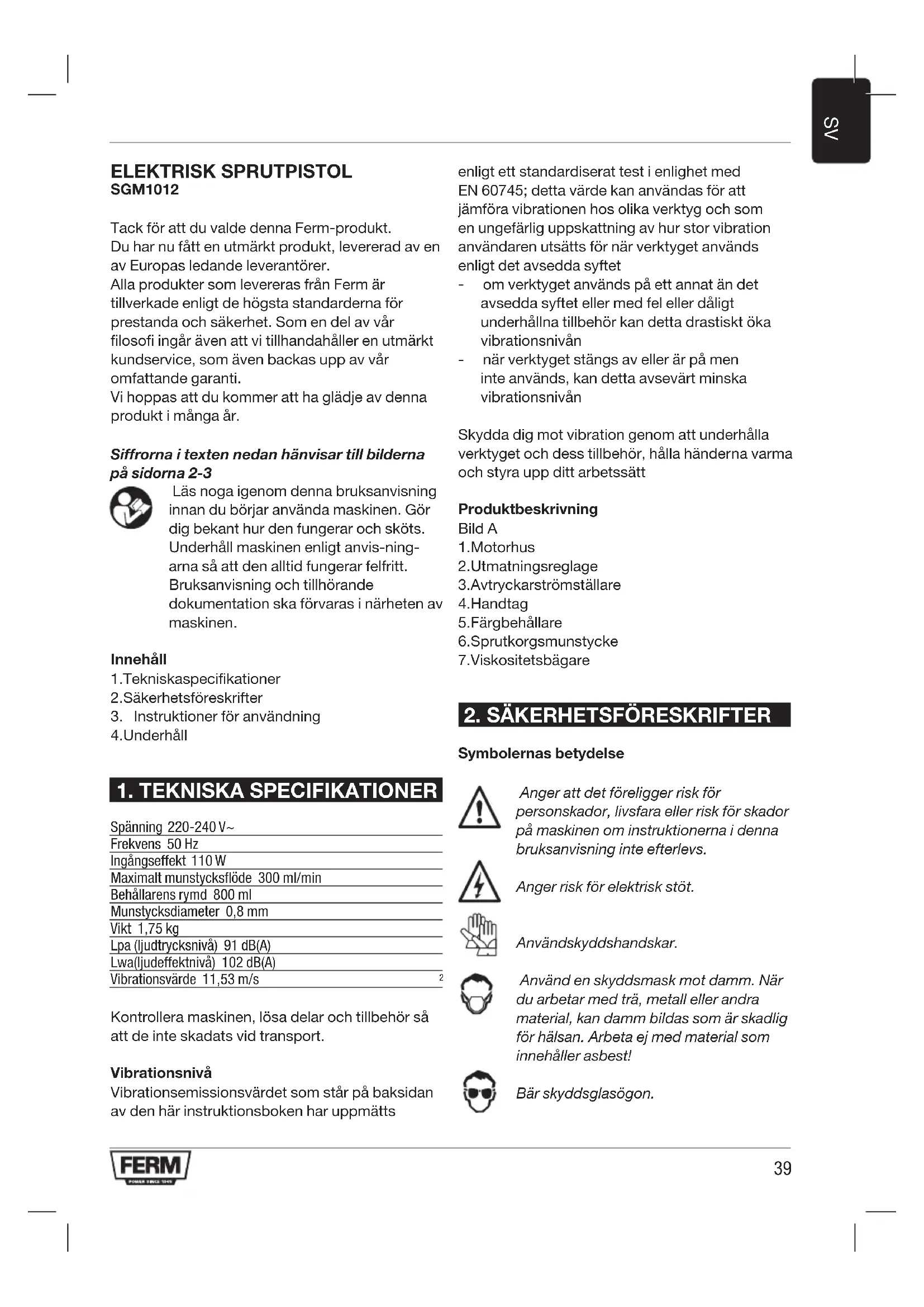

ELEKTRISK SPRUTPISTOL SGM1012 Tack för att du valde denna Ferm-produkt. Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år. Siffrorna i texten nedan hänvisar till bilderna på sidorna 2-3 Läs noga igenom denna bruksanvisning innan du börjar använda maskinen. Gör dig bekant hur den fungerar och sköts. Underhåll maskinen enligt anvis-ning- arna så att den alltid fungerar felfritt. Bruksanvisning och tillhörande dokumentation ska förvaras i närheten av maskinen. Innehåll

1. Tekniska specifikationer

2. Säkerhetsföreskrifter

3. Instruktioner för användning

Spänning 220-240 V~ Frekvens 50 Hz Ingångseffekt 110 W Maximalt munstycksflöde 300 ml/min Behållarens rymd 800 ml Munstycksdiameter 0,8 mm Vikt 1,75 kg Lpa (ljudtrycksnivå) 91 dB(A) Lwa(ljudeffektnivå) 102 dB(A) Vibrationsvärde 11,53 m/s

Kontrollera maskinen, lösa delar och tillbehör så att de inte skadats vid transport. Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt Produktbeskrivning Bild A

3. Avtryckarströmställare

6. Sprutkorgsmunstycke

7. Viskositetsbägare

2. SÄKERHETSFÖRESKRIFTER

Symbolernas betydelse Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs. Anger risk för elektrisk stöt. Använd skyddshandskar. Använd en skyddsmask mot damm. När du arbetar med trä, metall eller andra material, kan damm bildas som är skadlig för hälsan. Arbeta ej med material som innehåller asbest! Bär skyddsglasögon.40

Särskilda säkerhets anvisningar

• SPRUTA ALDRIG PÅ PERSONER - Rikta aldrig munstycket mot en annan person eller ett djur. Låt aldrig pistolen komma i direkt kontakt med huden.

• FLAMPUNKT - Denna sprutpistol får inte användas för att spruta antändbara färger och lösningsmedel med en flampunkt som är lägre än 32 ºC

• VENTILATION - Säkerställ alltid att det föreligger tillfredsställande ventilation inom det arbetsområde där sprutning sker.

• KORGMUNSTYCKE - Håll alltid sprutkorgsmunstycket på plats när det används.

• TA HÄNSYN TILL ARBETSOMRÅDETS MILJÖ - Använd inte sprutpistoler där det föreligger explosionsrisk.

• UNDVIK ALLA RISKER - Undvik alla risker med ämnen som sprutas och beakta anvisningarna på förvaringskärlet eller den information som tillhandahålles av tillverkaren.

• SPRUTA INTE - Spruta inte något ämne för vilket riskerna är okända.

• ANVÄND ÖGONSKYDD - Använd alltid lämpligt skydd för ögonen för att hålla dem fria från farliga ångor eller rökgaser.

• ANVÄND ANSIKTSSKYDD - Använd aldrig en sprutpistol utan påtaget ansiktsskydd.

• SKYDDA ÖRONEN - Använd skydd för öronen om ljudnivån överstiger 85 dB(A).

• UNDERHÅLL DINA VERKTYG - Håll din sprutpistol, färgbehållare och munstycken rena. Rengör inte med antändbara vätskor med en flampunkt som är lägre än 32º C. Kontrollera elsladden regelbundet och låt behörig person byta ut den vid skada.

• ÖPPEN ELD - Spruta aldrig nära öppen eld eller tändlåga för någon anordning.

• RÖKNING - Rök aldrig när du sprutar.

• FÖRTUNNING - Läs alltid färgtillverkarens rekommendationer för förtunning eller instruktioner före användningen av färg eller andra ämnen.

• STÄNG AV STRÖMTILLFÖRSELN - Stäng alltid av strömtillförseln när ni fyller färgbehållaren eller rengör sprutpistolen.

• STÄNG AV APPARATEN NÄR NI INTE SPRUTAR - Låt inte apparaten gå med strömreglaget helt stängt under en längre tid. Vi åtager oss inget ansvar för skador som orsakats genom användning av olämpliga ämnen eller färger som inte har förtunnats korrekt samt alla hälsorisker som uppstår till följd av brist på lämplig ventilation. Stanna omedelbart maskinen när:

• Maskinen tenderar att överhettas.

• Elkabel eller kontakter uppvisar någon som helst defekt, t ex skadad isolering.

• Strömbrytaren inte fungerar som den ska.

• Rökig eller dålig lukt indikerar bränd isolering. Elektrisk säkerhet Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Maskin klass II – dubbel isolering, jordad kontakt behövs ej. Byta ut kablar eller stickkontakter Om nätkabeln skadas, måste den bytas ut mot en speciell nätkabel som finns hos tillverkaren eller tillverkarens kundservice. Släng gamla kablar eller stickkontakter meddetsamma efter det att du har bytt ut dem mot nya. Det är farligt att sticka in stickkontakten av en lös sladd i ett uttag. Vid användning av förlängnings kablar Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm2. Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet.41

ANVÄNDNING Förberedelse Bild B Använd inte texturväggfärger eller bestrykningsmedel eftersom de blockerar munstycket. För att få bästa resultat är det viktigt att ni förbereder den yta som ska besprutas och förtunnar färgen till korrekt viskositet, innan ni börjar använda sprutpistolen. Försäkra er alltid om att de ytor som skall besprutas är rena från damm, smuts och fett. Kontrollera att ni har maskerat med högkvalitativ maskeringstape de ytor som inte skall besprutas. Den färg eller vätska som skall sprutas skall vara väl blandad och fri från klumpar eller andra partiklar. Många ämnen kan sprutas med vår sprutpistol, men kontrollera tillverkarens rekommendationer innan ni köper er färg. Förtunning Kom alltid ihåg att stänga av strömtillförseln innan färgbehållaren fyll med det ämne som skall sprutas. De flesta färger levereras färdiga för applicering med pensel och måste förtunnas innan de är lämpliga för besprutning. Följ tillverkarens anvisningar om förtunning av färgen när den används med en sprutpistol. Viskositetsbägaren hjälper er att fastställa den rätta viskositeten på färgen som skall användas. För att fastställa den rätta viskositeten fyll bägaren till kanten med färg. Mät den tid det tar för bägaren att tömmas i behållaren. Tabellen nedan visar rekommenderade tider för olika typer av ämnen: Plast & latexfärg 24-28 sekunder Vattenbaserad färg 20-25 sekunder Grundfärger 24-28 sekunder Fernissor 20-25 sekunder Oljebaserade färger 18-22 sekunder Lackfärger 18-22 sekunder Aluminiumfärger 22-25 sekunder Bilunderredsmassa 25-35 sekunder Trägrundlacker 28-35 sekunder Träkonserveringsmedel Förtunning krävs ej Trälasyrer Förtunning krävs ej Om färgen tar längre tid än den rekommenderade tiden, då krävs förtunning. Blanda en liten kvantitet med lämplig förtunnare och gör viskositetstestet tills den rätta viskositeten uppnås. Vissa sprutämnen innehåller partiklar och klumpar. Dessa ämnen skall filtreras innan de hälls i färgbehållaren. Sprutning Bild C Fyll färgbehållaren med korrekt förtunnad och filtrerad färg. Anslut sprutpistolen till elnätet. Rikta sprutpistolen mot ett stycke avfallsmaterial och tryck in avtryckaren tills färgen sprutar. Reglera utmatningen (2) tills erforderlig mängd färg sprutar. Vrid utmatningsreglaget medurs (B) för att minska flödet och moturs (A) för att öka flödet. Justering av utmatningsreglaget påverkar sprutmönstret. Ett klent sprutmönster koncentrerar färgen i mitten av sprutan och ger en fläckig finish. Ett bra sprutmönster ger jämnt fördelad färg över mönstret. Spruttekniker Bild D För att erhålla det bästa resultatet håll er sprutpistol vågrätt och parallellt med ytan hela tiden. Håll munstycket 25 - 30 cm från ytan och spruta jämnt från sida till sida eller upp och ner. Spruta inte i vinkel eftersom detta medför att färg rinner på ytan. Gör lugna och jämna tag. När stora ytor besprutas tillgrip ett korsande sprutmönster enligt bilden. Bild E Starta eller stanna aldrig sprutpistolen när den är riktad mot ytan som skall besprutas. Se till att sprutpistolen förs med jämn hastighet. Hög hastighet över ytan ger ett tunt lager och låg hastighet ger ett tjockt lager. Applicera ett lager per gång. Om ett ytterligare lager behövs se till att ni följer tillverkarens rekommenderade torkningstid innan det andra lagret påförs. När små ytor besprutas, ställ utmatningsreglaget i snålt läge. Detta undviker användning av för mycket färg och förhindrar översprutning. Undvik om möjligt att stoppa och starta under sprutning på ett föremål. Detta kan leda till att för mycket eller för lite färg appliceras. Luta inte sprutpistolen mer än 45º.42

Anpassning och användning av det böjbara munstycket Bild F Den böjbara munstycksförlängaren skall användas för att bespruta plana eller horisontella ytor. Den skall också användas i svårtillgängliga områden. För att montera det böjbara munstycket, skruva av korgmunstycket och sätt fast det böjbara munstycket på dess plats. Sätt tillbaka korgmunstycket i änden på det böjbara munstycket och tryck fast det.

Koppla alltid ur verktyget från strömkällan innan montering av ett tillbehör. Denna maskin har konstruerats för att fungera utan problem under lång tid och med minimalt underhåll. Du förlänger dess livslängd genom att regelbundet rengöra den och behandla den fackmässigt. Felsökning

1. Motorn ljuder men sprutar inte eller

• Utsliten virvelplatta. - Ersätt virvelplattan.

• Upptagningsröret står in i rätt läge. - Sätt upptagningsröret i rätt läge.

• Blockerat upptagningsrör . - Rengör med förtunnare.

• Blockerat munstycke. - Rengör munstycket.

• Blockerat filter. - Rengör med förtunnare.

• Kontrollreglaget behöver justering. - Justera.

2. Finfördelningen är inte bra

• Volymjusteringen är inte korrekt. - Justera.

• Färgen är för tjock - Kontrollera färgens viskositet.

• Sprutpistolen är inte ren eller smord, vilket medför att kolven fastnar i cylindern. - Demontera sprutpistolen och rengör med förtunning.

• För mycket färg. - Reglera volymen medurs för att minska flödet. Två tunna färgskikt är bättre än ett tjockt skikt.

• Viskositeten är för låg. - Kontrollera viskositeten

4. Motorljudet är högre än normalt

• Sprutpistolen är inte ren eller smord, vilket medför att kolven fastnar i cylindern. - Demontera sprutpistolen och rengör med förtunning.

5. Ingen sprutning, inget ljud

• Ingen elektricitet. - Kontrollera strömtillförseln.

6. Ljudet vid användning inte bra

• För lågt flöde. - Justera.

• Inte tillräckligt med färg i behållaren med följd att luft sugs in. - Fyll på färg.

• Inte tillfredsställande finfördelning eller passerar ej upptagningsröret fullständigt. - Kontrollera upptagningsröret och viskositetsnivån.

7. „Apelsinskal“ för mycket dimbildning

• Felaktigt lösningsmedel används. - Använd lämpligt lösningsmedel.

• Sprutpistolen för långt från ytan - Håll sprutpistolen närmare föremålet.

• Färgen är för tjock - Förtunna färgen. Rengöring och underhåll Bild G Kom ihåg att alltid stänga av apparaten från elnätet innan sprutpistolen eller färgbehållaren rengöres. Om detta inte sker uppstår nästan oundvikligen stopp och apparaten fungerar inte vid nästa tillfälle! Garantin täcker inte rengöring av sprutpistol som användaren inte har rengjort noggrant. Följande åtgärder måste vidtagas efter varje användning:

• Töm behållaren på allt återstående material.

• Rengör behållaren grundligt med den förtunnare som har använts.

• Häll lite förtunnare i behållaren och spruta43

genom sprutpistolen tills endast ren förtunning kommer ut från munstycket.

• Rengör noggrant färgupptagningsröret och filtret med förtunning.

• Rengör korgen och munstycket och avlägsna alla andra återstående föroreningar eller färg.

• Vänd sprutpistolen upp och ned och tillför några droppar tunn olja i de två öppningarna (F). Detta smörjer kolven och cylindern. Om er sprutpistol kräver extra inre rengöring, är det nödvändigt att demontera den. Då skall följande åtgärder vidtagas:

• Avlägsna kontakten från elsockeln.

• Avlägsna färgbehållaren, ta upp pipen och filtret.

• Ta bort pumpanordningen.

• Lossgör munstycket (H), ventilen (J), kolven(K) och fjädern (L).

• Rengör cylindern (M) och alla delar med lösningsmedel.

• Tillsätt några droppar lätt olja på kolven, fjädern och cylindern.

• Sätt ihop sprutpistolen. Smörjning Maskinen behöver ingen extra smörjning. Fel Om det till exempel uppstår något fel på en del på grund av förslitning ska du sätta dig i förbindelse med personerna på den serviceadress som anges på garantikortet. I bruksanvisningens sista del finns en utförlig översikt över de delar som kan beställas. DRIFTSTÖRNINGAR För att förhindra transportskador levereras maskinen i en solid förpackning. Förpackningen består i stor utsträckning av återanvändningsbart material. Använd dig alltså av möjligheten att återanvända förpackningen. Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Läs igenom garantivillkoren på det separat bifogade garantikortet. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.44
