BEDIENUNGSANLEITUNG SGM1012 Ferm

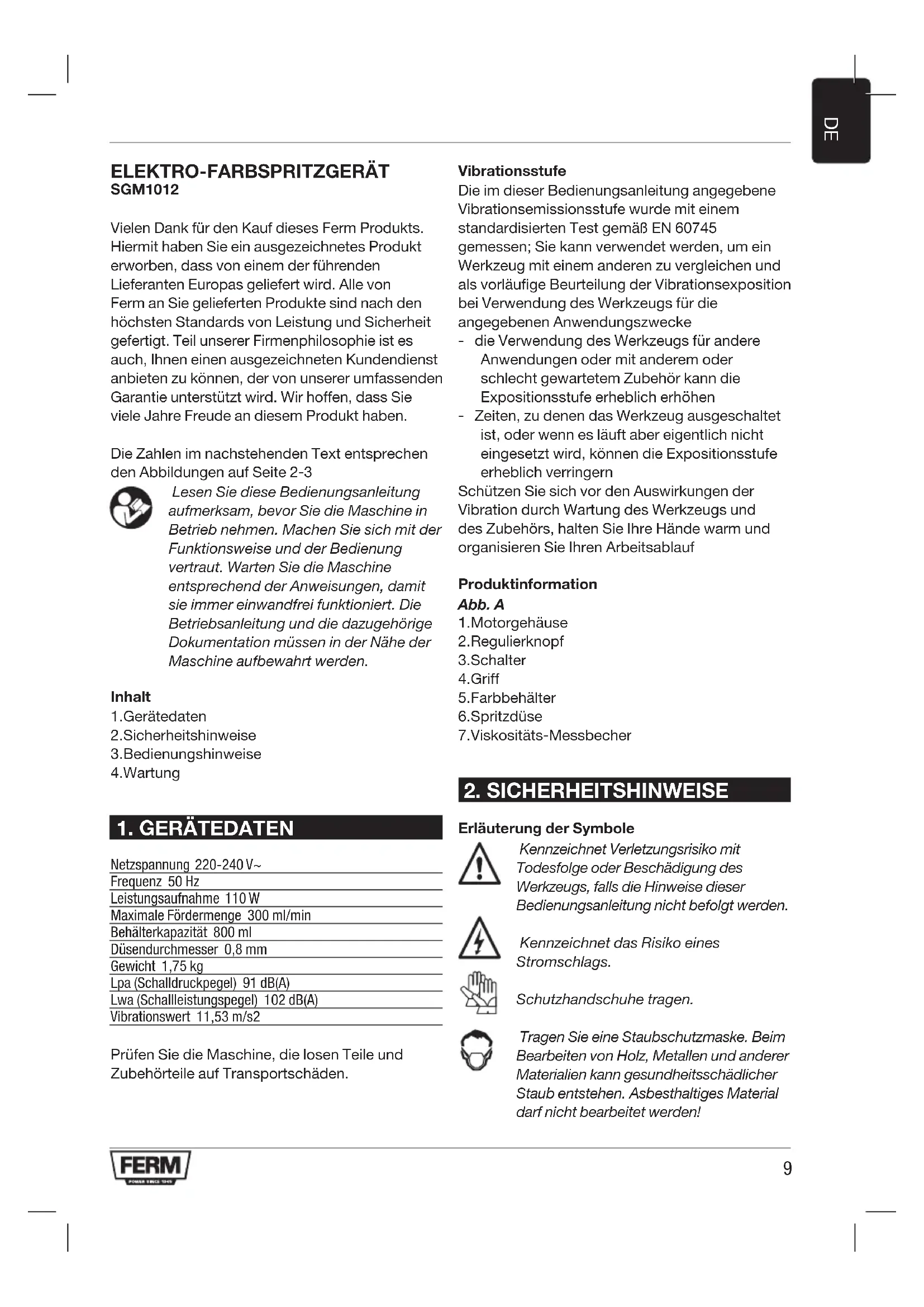

ELEKTRO-FARBSPRITZGERÄT SGM1012 Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. Die Zahlen im nachstehenden Text entsprechen den Abbildungen auf Seite 2-3 Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitshinweise

3. Bedienungshinweise

Netzspannung 220-240 V~ Frequenz 50 Hz Leistungsaufnahme 110 W Maximale Fördermenge 300 ml/min Behälterkapazität 800 ml Düsendurchmesser 0,8 mm Gewicht 1,75 kg Lpa (Schalldruckpegel) 91 dB(A) Lwa (Schallleistungspegel) 102 dB(A) Vibrationswert 11,53 m/s2 Prüfen Sie die Maschine, die losen Teile und Zubehörteile auf Transportschäden. Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf Produktinformation Abb. A

7. Viskositäts-Messbecher

2. SICHERHEITSHINWEISE

Erläuterung der Symbole Kennzeichnet Verletzungsrisiko mit Todesfolge oder Beschädigung des Werkzeugs, falls die Hinweise dieser Bedienungsanleitung nicht befolgt werden. Kennzeichnet das Risiko eines Stromschlags. Schutzhandschuhe tragen. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz, Metallen und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!10

Schutzbrille tragen. Zusätzliche Sicherheitshinweise

• NIEMALS AUF PERSONEN SPRÜHEN - Zielen Sie nie auf eine andere Person oder ein Tier. Der Sprühstrahl darf nicht in direkten Kontakt mit der Haut kommen.

• FLAMMPUNKT - Diese Spritzpistole darf nicht für sprühfähige Farben und Lösungsmittel mit einem Flammpunkt von unter 32°C verwendet werden.

• BELÜFTUNG - Beim Sprühen muss im Arbeitsbereich für ausreichende Belüftung gesorgt werden.

• SPRITZDÜSE - Die Spritzdüse muss bei Gebrauch ständig aufgeschraubt sein.

• BERÜCKSICHTIGEN SIE DIE UMGEBUNG DES ARBEITSBEREICHS - Spritzpistolen dürfen nicht in Bereichen mit Brand- oder Explosionsgefahr benutzt werden.

• HÜTEN SIE SICH VOR GEFAHREN - Hüten Sie sich vor Gefahren durch das Spritzgut. Lesen Sie die Hinweise auf der Verpackung oder die vom Hersteller gelieferten Informationen.

• NICHT SPRÜHEN - Versprühen Sie kein Spritzgut, dessen Gefährlichkeit Sie nicht kennen.

• AUGENSCHUTZ TRAGEN - Benutzen Sie immer geeigneten Augenschutz, damit gefährliche Dämpfe nicht in die Augen gelangen können.

• TRAGEN SIE EINE MASKE - Eine Spritzpistole niemals ohne geeignete Gesichtsmaske benutzen.

• SCHÜTZEN SIE IHRE OHREN - Tragen Sie Gehörschutz, wenn der Schalldruckpegel 85 dB(A) übersteigt.

• PFLEGEN SIE IHRE WERKZEUGE - Halten Sie Ihre Spritzpistole, den Farbbehälter und die Spritzdüsen sauber. Die Reinigung darf nicht mit entzündlichen Flüssigkeiten mit einem Flammpunkt von unter 32°C erfolgen. Prüfen Sie das Netzkabel regelmäßig. Falls es schadhaft ist, lassen Sie es durch einen Fachmann ersetzen.

• OFFENE FLAMMEN - Sprühen Sie niemals in der Nähe einer offenen Flamme oder der Zündflamme eines Geräts.

• RAUCHEN - Beim Sprühen darf nicht geraucht werden.

• VERDÜNNUNG - Vor der Verwendung einer Farbe oder eines anderen Spritzguts sollten Sie immer die Empfehlungen bzw. Hinweise des Herstellers bezüglich der Verdünnung lesen.

• GERÄT AUSSTECKEN - Zum Füllen des Farbbehälters oder zur Reinigung muss das Gerät von der Steckdose getrennt werden.

• GERÄT AUSSCHALTEN, WENN NICHT GESPRÜHT WIRD - Das Gerät sollte, auch über einen kürzeren Zeitraum, nie mit ganz geschlossenem Regulierknopf betrieben werden. Wir übernehmen keine Verantwortung für Schäden durch die Verwendung unge- eigneter Substanzen, bzw. durch Farben, die nicht ordnungsgemäß verdünnt wurden, noch für Gesundheitsschäden, die durch unzureichende Belüftung verursacht werden. Die Spritzpistole in folgenden fällen sofort ausschalten:

• Unterbrechung im Netzstecker oder im Netzkabel bzw. Beschädigung des Netzkabels.

• Rauchentwicklung oder Geruch verbrannter Isolierung. Elektrische Sicherheit Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Überprüfen Sie immer, ob Ihre Akkuspannung der des Typenschildes entspricht. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich. Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich.11

Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungs- kabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5

haben. Befindet das Kabel sich auf einem Haspel muß es völlig abgerollt werden.

3. BEDIENUNGSHINWEISE

Vorbereitung Abb. B Verwenden Sie keine Strukturfarben für Wände oder Farbüberzüge, weil diese die Düse verstopfen. Um optimale Ergebnisse zu erzielen, ist es vor der Verwendung der Spritzpistole wichtig, die zu behandelnde Oberfläche vorzubereiten und die Farbe bis zur richtigen Viskosität zu verdünnen. Die zu behandelnde Oberfläche muss staub-, schmutz- und fettfrei sein. Oberflächen, die nicht besprüht werden sollen, müssen mit einem Klebeband guter Qualität abgedeckt werden. Die zu versprühende Farbe bzw. Flüssigkeit muss gründlich gemischt und frei von Klumpen oder anderen Partikeln sein. Mit Ihrer Spritzpistole können zahlreiche Spritzgüter versprüht werden. Vor dem Einkauf einer Farbe sollten jedoch immer die Empfehlungen des Herstellers gelesen werden. Verdünnung Ziehen Sie jedesmal den Netzstecker, bevor der Farbbehälter mit dem Spritzgut gefüllt wird. Die meisten Farben werden streichfertig geliefert und müssen verdünnt werden, bevor sie versprüht werden können. Die Hinweise des Herstellers bezüglich der Farbverdünnung zum Spritzen müssen befolgt werden. Der Viskositäts- Messbecher hilft bei der Bestimmung der richtigen Viskosität der verwendeten Farbe. Dazu wird der Messbecher bis zum Rand mit Farbe gefüllt. Messen Sie die Zeit zur Entleerung des Bechers in die Farbdose. Untenstehende Tabelle zeigt die empfohlenen Zeiten für verschiedene Stoffe. Kunstharz- und Latexfarben 24-28 Sekunden Farben auf Wasserbasis 20-25 Sekunden Grundierfarben 24-28 Sekunden Klarlacke 20-25 Sekunden Ölfarben 18-22 Sekunden Emailfarben 18-22 Sekunden Aluminiumfarben 22-25 Sekunden KFZ-Unterbodenschutz 25-35 Sekunden Holzgrundierungen 28-35 Sekunden Holzkonservierungen Keine Verdünnung erförderlich Holzlasuren Keine Verdünnung erförderlich Dauert die Entleerung der Farbe länger als der empfohlene Zeitraum, so ist eine weitere Verdünnung erforderlich. Dazu eine geringe Menge des geeigneten Verdünnungsmittels beimischen und den Viskositätstest anwenden, bis die richtige Dünnflüssigkeit erreicht ist. Einige spritzbare Stoffe enthalten Partikel und Klumpen. Derartige Stoffe sollten vor dem Befüllen des Farbbehälters gesiebt werden. Sprühen Abb. C Füllen Sie den Farbbehälter mit der richtig verdünnten und gesiebten Farbe. Schließen Sie die Spritzpistole an die Netzspannung an. Zielen Sie mit der Spritzpistole auf ein Stück Abfallmaterial und betätigen Sie den Schalter, bis Farbe austritt. Stellen Sie den Regulierknopf so ein, dass die benötigte Farbmenge abgegeben wird. Drehen Sie den Knopf im Uhrzeigersinn, um die Fördermenge zu verringern, und gegen den Uhrzeigersinn, um sie zu erhöhen. Die Einstellung der Fördermenge wirkt sich auf das Spritzbild aus. Bei einem mangelhaften Spritzbild wird die Farbe in der Strahlmitte konzentriert, was zu ungleicher Farbverteilung auf der Oberfläche führt. Der Sprühstrahl ist richtig eingestellt, wenn die Farbe über den gesamten Strahl gleichmäßig verteilt wird. Spritztechniken Abb. D Um optimale Ergebnisse zu erzielen, muss die Spritzpistole immer aufrecht und parallel zur Oberfläche gehalten werden. Halten Sie einen Abstand zwischen Spritzdüse und Oberfläche von

25 - 30 cm ein und sprühen Sie dabei gleichmäßig

hin und her bzw. auf und ab. Sprühen Sie nicht in einem anderen Winkel zur Oberfläche, weil die Farbe sonst an dieser herunterläuft. Eine sanfte und gleichmäßige Bewegung ist wichtig.12

Beim Besprühen großer Oberflächen sollte im Kreuzgang gespritzt werden (siehe Abbildung). Abb. E Die Spritzpistole niemals ein- oder ausschalten, während sie auf die zu besprühende Oberfläche gerichtet ist. Die Bewegung der Spritzpistole muss mit gleichmäßiger Geschwindigkeit erfolgen. Eine schnelle Bewegung ergibt eine dünne Farbschicht, eine langsame Bewegung eine dicke Schicht. Es darf pro Durchgang jeweils nur eine Schicht aufgebracht werden. Falls eine weitere Schicht erforderlich ist, müssen die Empfehlungen des Farbenherstellers für Trocknungszeiten eingehalten werden. Beim Besprühen kleiner Flächen sollte der Regulierknopf niedrig eingestellt werden. Dadurch wird zu hoher Farbverbrauch und zu dickes Auftragen vermieden. Vermeiden Sie beim Besprühen eines Objekts soweit wie möglich ein Ein- und Ausschalten, weil so zu viel oder zu wenig Farbe aufgebracht werden könnte. Neigen Sie die Spritzpistole um nicht mehr als 45°. Montage und Gebrauch der Flexiblen Düsenverlängerung Abb. F Die flexible Düsenverlängerung sollte zum Besprühen ebener bzw. horizontaler Flächen benutzt werden, wie auch im Fall begrenzter Zugänglichkeit. Zur Anbringung der flexiblen Düsenverlängerung die Spritzdüse abschrauben und stattdessen die Verlängerung aufschrauben. Die Spritzdüse nun am Ende der flexiblen Düsenverlängerung aufschrauben und festziehen.

Bei Wartungsarbeiten am Motor muss sichergestellt werden, dass vorher der Netzstecker gezogen wurde. Diese Maschinen sind entworfen, um während einer langen Zeit problemlos und mit minimaler Wartung zu funktionieren. Sie verlängern die Lebensdauer, indem Sie die Maschine regelmäßig reinigen und fachgerecht behandeln. Fehlerbehebung

1. Motor läuft, jedoch kein bzw.

unregelmäßiges Sprühen

• Verschlissener Schwinganker. - Schwinganker ersetzen.

• Ansaugrohr sitzt falsch. - Ansaugrohr richtig ausrichten.

• Ansaugrohr verstopft. - Mit Verdünner reinigen.

• Düse verstopft. - Düse reinigen.

• Filter verstopft. - Mit Verdünner reinigen.

• Regulierknopf muss richtig eingestellt werden. - Einstellen.

2. Schlechte Zerstäubung

• Fördermenge falsch eingestellt. - Einstellen.

• Farbe zu dick. - Viskosität prüfen.

3. Farbauftrag zu dick

• Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinder festsitzt. - Spritzpistole zerlegen und mit Verdünner reinigen.

• Zu viel Farbe. - Regulierknopf im Uhrzeigersinn drehen, um die Fördermenge zu verringern. Zwei dünne Schichten sind besser als eine dicke Schicht.

• Viskosität zu niedrig. - Viskosität prüfen.

4. Motor lauter als normal

• Spritzpistole verschmutzt oder nicht geschmiert, wodurch der Kolben im Zylinder festsitzt. - Spritzpistole zerlegen und mit Verdünner reinigen.

5. Kein Sprühen, kein Laufgeräusch

• Kein elektrischer Strom. - Stromversorgung prüfen.

6. Betriebsgeräusch abnormal

• Mangelhafte Einstellung der Fördermenge. - Neu einstellen.

• Nicht genügend Farbe im Behälter, wodurch Luft angesaugt wird. - Farbe nachfüllen.13

• Falsche Verdünnung oder falscher Sitz des Ansaugrohrs. - Ansaugrohr und Viskosität prüfen.

7. „Orangenhaut“, übermäßige Vernebelung

• Verwendung eines ungeeigneten Lösungsmittels. - Richtiges Lösungsmittel verwenden.

• Spritzpistole zu weit von der Oberfläche entfernt. - Spritzpistole näher an die Oberfläche halten. Reinigung und Wartung Abb. G Vor Reinigung der Spritzpistole oder des Farbbehälters unbedingt den Netzstecker ziehen. Nach jedem Gebrauch muss die Spritzpistole unbedingt gründlich gereinigt werden. Falls dies unterlassen wird, führt dies fast unweigerlich zu Verstopfungen und beim nächsten Einsatz funktioniert die Spritzpistole höchstwahrscheinlich nicht. Die Garantie umfasst nicht die Reinigung eines Sprühgeräts, das vom Benutzer nicht gründlich gereinigt wurde. Nach jedem Gebrauch müssen die folgenden Maßnahmen getroffen werden:

• Im Farbbehälter verbleibende Farbe ausleeren.

• Den Behälter gründlich mit dem verwendeten Verdünner reinigen.

• Etwas Verdünner in den Behälter gießen und mit der Spritzpistole versprühen, bis nur noch reiner Verdünner aus der Spritzdüse austritt.

• Das Ansaugrohr und den Filter mit Verdünner reinigen.

• Korb und Düse reinigen und verbleibenden Schmutz bzw. Farbe entfernen.

• Die Spritzpistole auf den Kopf stellen und einige Tropfen Nähmaschinenöl in die zwei Öffnungen (F) geben. Falls Ihre Spritzpistole eine zusätzliche Innenreinigung benötigt, kann es erforderlich werden, sie zu zerlegen. Dies geschieht wie folgt:

• Den Netzstecker ziehen.

• Farbbehälter, Ansaugrohr und Filter entfernen.

• Die Pumpeneinheit herausnehmen.

• Düse (H), Ventil (J), Kolben (K) und Feder (J) abnehmen.

• Den Zylinder (M) und alle ausgebauten Teile gründlich mit Lösungsmittel reinigen.

• Einige Tropfen Nähmaschinenöl auf Kolben, Feder und Zylinder geben.

• Die Spritzpistole wieder zusammenbauen. Schmieren Die Maschine braucht keine zusätzliche Schmierung. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. UMWELT Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyceln der Verpackung. Schadhafte und/oder entsorgteelektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. GARANTIE Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.14
