HASZNÁLATI ÚTMUTATÓ UniversalAquatak 130 BOSCH

OBJ_BUCH-2981-002.book Page 134 Wednesday, April 26, 2017 3:49 PMSlovensky | 135 Bosch Power Tools F 016 L81 568 | (26.4.17) Funkcia Autostop Prístroj samočinne vypne motor, hneď ako sa uvoľní spúšť na pištoľovej rukoväti. Pokyny na používanie Všeobecné pokyny Zabezpečte, aby bol vysokotlakový čistič vždy postavený na rovnom podklade. Nechoďte s vysokotlakovou hadicou príliš ďaleko, resp. neťahajte prístroj za hadicu. Mohlo by to mať za následok to, že prístroj nebude spoľahlivo stáť a prevráti sa. Vysokotlakovú hadicu neprelamujte a neprechádzajte cez ňu motorovým vozidlom. Chráňte vysokotlakovú hadicu pred ostrými hranami a rohmi. Nikdy nepoužívajte rotačnú dýzu ani bodový lúč na čistenie motorových vozidiel. Pracovné pokyny pre prácu s čistiacimi prostriedkami Používajte len také čistiace prostriedky, ktoré sú výslovne vhodné pre vysokotlakový čistič. So zreteľom na ochranu životného prostredia Vám odporúčame, aby ste čistiace prostriedky používali úsporne. Dodržiavajte pokyny o riedení, uvedené na nádržke. Vysokotlaková penová dýza, ktorá bola súčasťou balenia tohto produktu, má regulátor na nastavenie čistiaceho prostriedka. Regulácia sa robí podľa potreby. Odporúčaná metóda čistenia Krok 1: Nastavte na 3 a odstráňte ním hrubú nečistotu. Krok 2: Namontujte fľašu na oplachovací prostriedok a trochu čistiaceho prostriedka z nej naneste. Krok 3: Opláchnite uvoľnenú nečistotu a čistiaci prostriedok pomocou vejárového lúča 3 v dýze 1. Upozornenie: Pri čistení začínajte so zvislými plochami s prostriedkom na odstraňovanie nečistoty/s čistiacim prostriedkom a postupujte smerom hore. Pri oplachovaní plochy postupujte zhora smerom dole. Používanie na alternatívnych miestach s vodou Tento vysokotlakový čistič je samonasávací a umožňuje nasávanie vody z nádrží alebo z prírodných zdrojov. Je DÔLEŽITÉ, aby bol na vstupe vody filter Bosch vyčistený a správne založený, aby sa nasávala len čistá voda. Otvorené nádrže/zásobníky a prírodné vodné zdroje Používajte samonasávacie príslušenstvo, ktoré tvoria: – nasávacie sito so spätným ventilom – 3 m dlhá zosilnená nasávacia hadica – univerzálna spojka na pripojenie k vysokotlakovému čističu Pomocou tohto príslušenstva môže vysokotlakový čistič nasávať vodu do výšky 0,5 m nad hladinu vody. To môže trvať približne 15 sekúnd. Ponorte 3 m hadicu celkom do vody, aby ste z nej vytlačili vzduch. Nasuňte 3 m hadicu na vysokotlakový čistič a postarajte sa o to, aby nasávacie sito zostalo ponorené vo vode. Nechajte bežať vysokotlakový čistič s demontovanou striekacou pištoľou, až kým bude voda vytekať z vysokotlakovej hadice rovnomerne. Keď ani po 25 sekundách voda nevyteká, vypnite vypínač a skontrolujte všetky prípojky. Keď voda tečie, vysokotlakový čistič vypnite a pripojte striekaciu pištoľ a rozprašovaciu rúrku, aby ste mohli pracovať. Je dôležité, aby mala hadica i spojky dobrú kvalitu, spoje boli tesné a tesnenia nepoškodené a presne vložené. Netesné spoje môžu znemožniť nasávanie. Nádrž na vodu s vypúšťacím ventilom Keď sa má vysokotlakový čistič pripojiť na nádrž s vhodným vypúšťacím ventilom, treba najprv pripojiť na ventil hadicu na vodu (nie je súčasťou základnej výbavy). Otvorte ventil, aby ste z hadice vypudili všetok vzduch a potom ju pripojte k vysokotlakovému čističu. Hľadanie porúch Symptómy Možná príčina Odstránenie príčiny Motor sa nerozbehne Zástrčka nie je pripojená do zásuvky Zasuňte zástrčku do zásuvky Porucha v zásuvke Použite inú zásuvku Poistka vypadla Vymeňte poistku Predlžovacia šnúra je poškodená Pokúste sa zapnúť prístroj bez predlžovacej šnúry Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť Prístroj zamrzol Nechajte čerpadlo, vodovodnú hadicu alebo príslušenstvo rozmraziť OBJ_BUCH-2981-002.book Page 135 Wednesday, April 26, 2017 3:49 PM136 | Slovensky F 016 L81 568 | (26.4.17) Bosch Power Tools Motor zastavuje/zastavil Poistka vypadla Vymeňte poistku Sieťové napätie nie je správne Prekontrolujte napätie elektrickej siete, musí zodpovedať hodnote uvedenej na typovom štítku prístroja Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť Nesprávne sieťové napätie Prekontrolujte, či sieťové napätie zodpovedá údajom na typovom štítku Vypadla poistka Poistka je príliš slabá Pripojte prístroj na iný prúdový okruh, ktorý je vhodne zaistený poistkou zodpovedajúcou výkonu vysokotlakového čističa Motor beží, ale tlak sa nevytvára Dýza je čiastočne upchatá Vyčistite dýzu Zvuk motora počuť, ale nefunguje Napätie siete je nedostatočné Prekontrolujte, či sieťové napätie zodpovedá údajom na typovom štítku Príliš nízke napätie spôsobené použitím nevhodnej predlžovacej šnúry Prekontrolujte, či je použitá vhodná predlžovacia šnúra Prístroj bol dlhší čas nepoužívaný Obráťte sa na autorizované servisné stredisko Bosch Problémy s funkciou Autostop Obráťte sa na autorizované servisné stredisko Bosch Problémy so zariadením TSS (Total Stop System) Obráťte sa na autorizované servisné stredisko Bosch Pulzujúci tlak Vo vodovodnej hadici alebo v čerpadle je vzduch Vysokotlakový čistič nechajte bežať s otvorenou striekacou pištoľou, otvoreným vodovodným kohútikom a s dýzou nastavenou na nízky tlak, kým sa dosiahne rovnomerný pracovný tlak Napájanie vodou nie je korektné Prekontrolujte, či vodovodná prípojka zodpovedá hodnotám uvedeným časti Technické údaje. Skontrolujte, či vodovodná prípojka zodpovedá údajom uvedeným v Technických údajoch. Najmenšie hadice, aké sa smú používať, musia mať priemer 1/2" alebo Ø 13 mm Vodný filter je upchatý Vyčistite vodný filter Vodovodná hadica je stlačená alebo prelomená Vodovodnú hadicu položte rovno Vysokotlaková hadica je príliš dlhá Odstráňte predĺženie vysokotlakovej hadice, max. dĺžka vodovodnej hadice je 7 m Tlak je rovnomerný, ale príliš nízky Poznámka: Určité príslušenstvo spôsobuje nízky tlak Dýza je opotrebovaná Dýzu vymeňte Ventil štart/stop je opotrebovaný Spúšť 5 stlačte rýchlo niekoľkokrát za sebou Motor beží, ale tlak je obmedzený, alebo sa pracovný tlak nevytvoril Voda nie je pripojená Pripojte prívod vody Filter je upchatý Vyčistite filter Dýza je upchatá Vyčistite dýzu Vysokotlakový čistič sa spúšťa sám od seba Čerpadlo alebo striekacia pištoľ sú netesné Obráťte sa na autorizované servisné stredisko Bosch Prístroj je netesný Čerpadlo je netesné Malé netesnosti sú prípustné. V prípade väčších netesností sa obráťte na autorizované servisné stredisko Čistiaci prostriedok sa nenasáva Čistiaci prostriedok príliš hustý Zriediť vodou Zvyšky alebo zúženina v dýze čistiaceho prostriedku Vypláchnuť čistou vodou a odstrániť zúžené miesto Ak by problém pretrvával, obráťte sa na autorizované servisné stredisko Bosch. Symptómy Možná príčina Odstránenie príčiny OBJ_BUCH-2981-002.book Page 136 Wednesday, April 26, 2017 3:49 PMMagyar | 137 Bosch Power Tools F 016 L81 568 | (26.4.17) Údržba a servis Údržba Pred každou prácou na prístroji vytiahnite zástrčku prívodnej šnúry zo zásuvky a odpojte prívod vody. Upozornenie: Pravidelne vykonávajte nasledujúce práce na údržbe výrobku, aby ste zabezpečili jeho dlhodobé a spoľahlivé používanie. Náradie pravidelne kontrolujte, či nemá viditeľné poruchy, ako napr. uvoľnené spoje, alebo opotrebované prípadne poškodené súčiastky. Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu produktu. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. Po použití/uskladnenie Zapnite vypínač a stlačte spúšť, aby ste vysokotlakovú hadicu vyprázdnili. Vonkajšok vysokotlakového čističa dôkladne vyčistite pomocou mäkkej kefy a vyutierajte ho nejakou handrou. Nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace prostriedky. Odstráňte všetky nečistoty, predovšetkým tie, ktoré sa usadili na vzduchových štrbinách motora. Skladovanie po skončení sezóny Vyprázdnite vodu z čerpadla takým spôsobom, že necháte motor niekoľko sekúnd bežať a podržíte stlačenú spúšť. Neklaďte na tento elektrický prístroj žiadne iné predmety. Neskladujte prístroj v priestore, kde môže mrznúť. Zabezpečte, aby nebola sieťová šnúra počas uskladnenia produktu nejakým spôsobom zacviknutá. Vysokotlakovú hadicu nekrčte a nelámte. Servisné stredisko a poradenstvo pri používaní www.bosch-do-it.com Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ochrana životného prostredia Chemikálie, ktoré zaťažujú životné prostredie, sa nesmú dostať do pôdy ani do spodnej vody, do rybníkov, do riek a pod. V prípade použitia čistiacich prostriedkov presne dodržiavajte údaje uvedené na obale a predpísané riedenie. Pri čistení motorových vozidiel dodržiavajte miestne predpisy: Treba zabrániť tomu, aby sa ostriekaný olej dostal do spodnej vody. Likvidácia Vysokotlakový čistič, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte ručný vysokotlakový čistič do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások A szimbólumok magyarázata Általános tájékoztató a veszélyekről. Sohase irányítsa a vízsugarat emberekre, állatokra, magára a készülékre, vagy más elektromos alkatrészekre. Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják. A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy rendszerleválasztó nélkül az ivóvíz hálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz. OBJ_BUCH-2981-002.book Page 137 Wednesday, April 26, 2017 3:49 PM138 | Magyar F 016 L81 568 | (26.4.17) Bosch Power Tools Biztonsági útmutató a nagynyomású tisztítók számára Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. A készülékre felszerelt figyelmeztető és tájékoztató táblák a veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak. A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani. Áramcsatlakozás Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram védőkapcsolóval. Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja. Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak. Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülésére a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni. Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik. Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak. Figyelem: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. Egy hosszabbító alkalmazása esetén csak vízhatlan kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató előírásainak és fröccsenő víz ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben. A feszültség ellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilításnak meg kell maradnia. Vízcsatlakozás Ügyeljen a vízszolgáltató vállalat előírásainak betartására. OBJ_BUCH-2981-002.book Page 138 Wednesday, April 26, 2017 3:49 PMMagyar | 139 Bosch Power Tools F 016 L81 568 | (26.4.17) Ügyeljen arra, hogy valamennyi csatlakozó tömlő csavarkötése tömör legyen. Csak egy 12,7 mm (1/2") átmérőjű, megerősített tömlőt használjon. A berendezést sohasem szabad visszáram szelep nélkül csatlakoztatni az ivóvízellátáshoz. A visszáram szelepen keresztülfolyt víz már nem tekinthető ivóvíznek. A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni. A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó által javasolt tömlőket, szerelvényeket és csatlakozásokat használja. A vízcsatlakozásnál csak tiszta vagy szűrt vizet szabad használni. Alkalmazás A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírásszerű állapotát és üzembiztonságát. Ha a bernedezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni. Ne irányítsa a vízsugarat saját magára, vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét. Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező. A berendezés veszélyes területeken (például töltő állomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos. A berendezést stabil alapra kell helyezni. Zárt helyiségben történő alkalmazás esetén ügyeljen a kielégítő szellőzésre. Gondoskodjon arról, hogy a gépjárművek a tisztítás során ki legyenek kapcsolva (motor KI). A magas nyomású tisztítóberendezés kezeléséhez mindkét kézre szükség van. Létrán állva ne dolgozzon. Ha erkélyeken, vagy más, magasan elhelyezett felületeken végzett munka esetén ügyeljen arra, hogy mindig lássa valamennyi peremet. Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját. A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie. A szórópisztoly ravaszát üzem közben nem szabad a „ON” (BE) helyzetben rögzíteni. OBJ_BUCH-2981-002.book Page 139 Wednesday, April 26, 2017 3:49 PM140 | Magyar F 016 L81 568 | (26.4.17) Bosch Power Tools Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak hatótávolságán belül más személyek védőruha nélkül tartózkodnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre, például védőszemüveget, porvédő maszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket a tárgyak visszaverhetnek. A magasnyomású tisztítók használata során aeroszolok keletkezhetnek. Az aeroszolok belélegzése egészségkárosító hatású. A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget. A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/ szelepek életveszélyesek. Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni. A javasolt tisztítószereket ne használja higítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost. Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik. Fémalkatrészek hosszabb használat sorón forróvá válhatnak. Szükség esetén viseljen védő kesztyűt. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítóval. Kezelés A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenek előtt gyerekekre. A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő kiképzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik. Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, OBJ_BUCH-2981-002.book Page 140 Wednesday, April 26, 2017 3:49 PMMagyar | 141 Bosch Power Tools F 016 L81 568 | (26.4.17) illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a kerti kisgépet használják. Az Ön országában érvényes előírások lehet, hogy korlatozzák a kezelő korát. A gyerekeket felügyelni kell, hogy garantálni lehessen, hogy a kerti kisgéppel ne játszanak. A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni. A magas nyomású fúvókából kilépő vízsugár visszalökő hatást hoz létre. Ezért a szórópisztolyt és a permetező lámdzsát mindkét kezével szorosan fogja. Sohase használja a forgó fúvókát vagy a pontszerű sugarat gépjárművek tisztítására. Szállítás A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést. Karbantartás A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti. A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják. Tartozékok és pótalkatrészek A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészek szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét. Jelképes ábrák Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Rendeltetésszerű használat A készülék felületek és tárgyak szabadban való tisztítására, berendezések, jármvek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok és a Bosch által engedélyezett tisztítószerek kerülnek felhasználásra. A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik. Ez a termék ipari méretekben való alkalmazásra nem alkalmas. Jel Magyarázat Mozgásirány A reakció iránya Tömeg

Tartozékok OBJ_BUCH-2981-002.book Page 141 Wednesday, April 26, 2017 3:49 PM142 | Magyar F 016 L81 568 | (26.4.17) Bosch Power Tools Műszaki adatok Zaj és vibráció értékek A zajmérési eredmények az EN 60335-2-79 szabványnak megfelelően kerültek meghatározásra. Felszerelés és üzemeltetés Nagynyomású tisztító Universal Aquatak 125 Universal Aquatak 130 Universal Aquatak 135 Cikkszám 3 600 HA7 A.. 3 600 HA7 B.. 3 600 HA7 C.. Névleges teljesítményfelvétel kW 1,5 1,7 1,9 Hozzáfolyási hőmérséklet max. °C 40 40 40 Hozzáfolyási vízmennyiség min. l/perc 6 77,5 Megengedett nyomás MPa 7,5 99,2 Névleges nyomás MPa 12,5 13 13,5 Átfolyás l/perc 5,3 66,4 Maximális bemeneti nyomás MPa 1 11 Automatikus leállítási funkció

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 6,8 7,8 7,9 Érintésvédelmi osztály /II /II /II Gyári szám Lásd a nagynyomású tisztítón elhelyezett gyári számot (típustábla) Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,153 Ω nem kell hálózati zavarokra számítani.Ha kétségei vannak, forduljon az áramellátó vállalathoz. 3 600 ... HA7 A.. HA7 B.. HA7 C.. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint Hangteljesítményszínt Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-79 értelmében kerültek meghatározásra: Rezgés kibocsátási érték, a

1,3 0,6 1,5 0,6 1,3 0,6 A tevékenység célja Ábra Oldal Szállítmány tartalma

A fogantyú lehajtása

A fogantyú beállítása

A lándzsa felszerelése a szórópisztolyra/leszerelése a szórópisztolyról

A nagynyomású tömlő/szórópisztoly felszerelése

A nagynyomású tömlő/szórópisztoly leszerelése 7 275 Be-/kikapcsolás

A fúvókák felhelyezése A fúvókasugár beállítása 9–10 277–278 Az öblítőszeres palack csatlakoztatása

A tömlő behelyezése a tömlőtartóba

A pisztoly/lándzsa/fúvóka tárolása a kezelés során

Tartozék kiválasztása

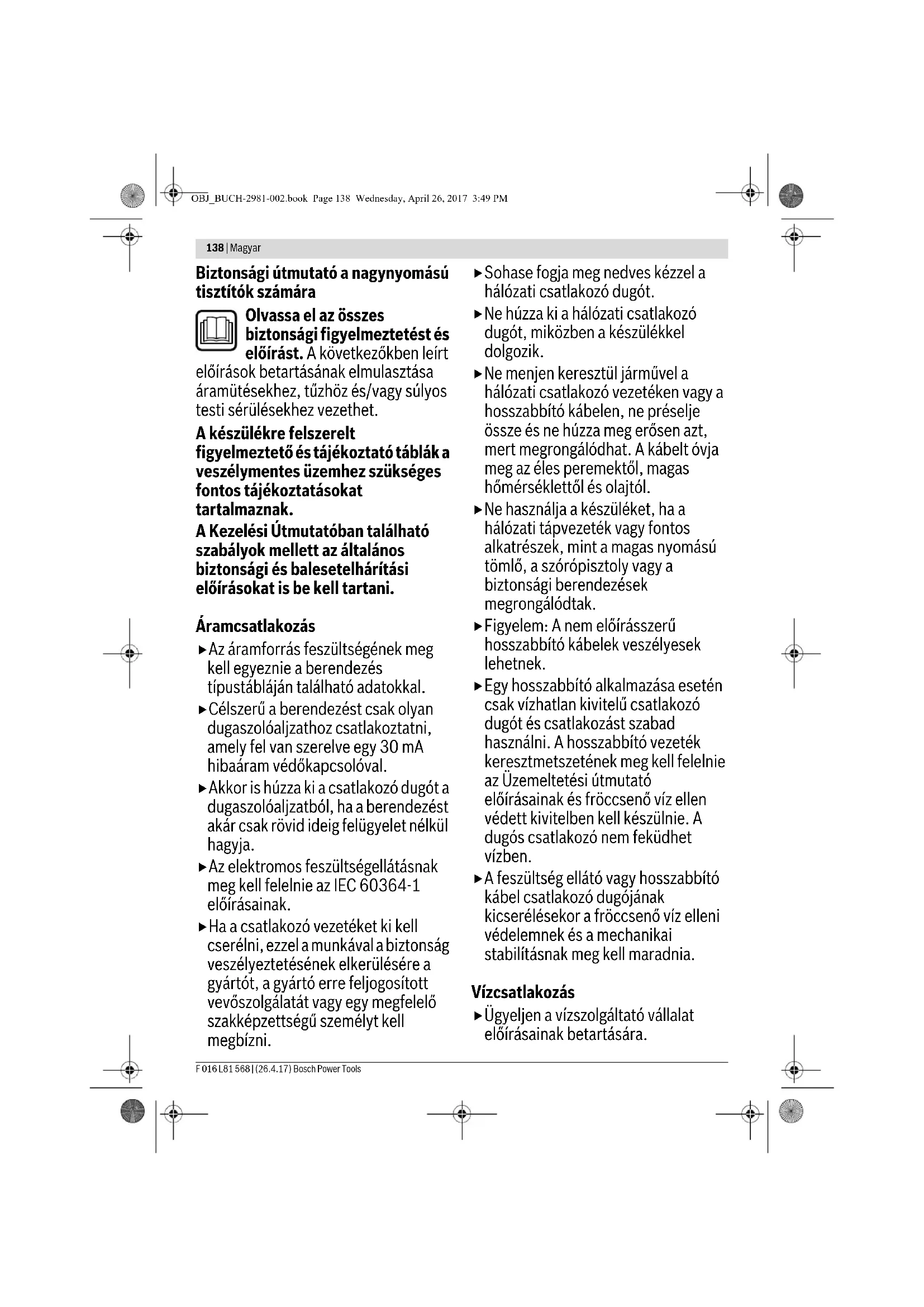

A tevékenység célja Ábra Oldal OBJ_BUCH-2981-002.book Page 142 Wednesday, April 26, 2017 3:49 PMMagyar | 143 Bosch Power Tools F 016 L81 568 | (26.4.17) Üzembe helyezés Elektromos biztonsági előírások Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. Az Ön kerti kisgépe biztonsági meggondolásokból védőszigeteléssel van ellátva és földelésre nincs szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban 220 V vagy 240 V is lehetséges). A biztonság megnövelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót minden egyes használat előtt ellenőrizni kell. A hálózati és hosszabbító kábel megrongálódásának esetleges jeleit rendszeresen ellenőrizni kell, a kábeleket csak kifogástalan állapotban szabad használni. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Csak engedélyezett hosszabbító kábeleket használjon. VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízhatlan, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük. Csak olyan hosszabbító kábeleket, vezetékeket és kábeldobokat használjon, amelyek megfelelnek az EN 61242 / IEC 61242 vagy az IEC 60884-2-7 szabványnak. Ha a készülék üzemeltetéséhez egy hosszabbító kábelt akar használni, akkor a következő vezeték keresztmetszetekre van szükség: – A vezeték keresztmetszete legfeljebb 20 m hosszúságú hosszabbító kábeleknél 1,5 mm

A kábelösszeköttetéseket (a csatlakozó dugókat és a dugaszoló aljzatokat) szárazon kell tartani, és nem szabad közvetlenül a földre fektetni. Azt javasoljuk, hogy használjon erre a célra egy kábeldobot, amelynek a dugaszoló aljzata legalább 60 mm-rel a padló fölött van. Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével. Vegye tekintetbe a hosszabbító kábel vagy a kábeldob gyártója által kiadott használati utasítást, továbbá az adott országban az ezek használatára vonatkozó előírásokat. Kétséges esetekben kérdezzen meg erről egy megfelelő képzésű villanyszerelőt vagy a legközelebbi Bosch szerviz képviseletet. Tájékoztató azon termékekről, amelyek nem Nagy- Britanniában kerülnek eladásra: FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni. Üzemeltetés Bekapcsolás Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a vízcsatlakozással és a berendezéssel. Gondoskodjon arról, hogy a hálózati kapcsoló a „0” helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz. Nyissa ki a vízcsapot. Oldja fel a bekapcsolás reteszelését (hátsó kapcsoló a pisztoly fogantyúján), hogy ezzel szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt, amíg a víz egyenletesen folyik és nem marad levegő a készülékben és a nagynyomású tömlőben. Engedje el a ravaszt. Nyomja meg a bekapcsolás reteszelését (első kapcsoló a pisztoly fogantyúján). Forgassa el a hálózati kapcsoló. Irányítsa lefelé a szórópisztolyt. Nyomja meg a bekapcsolás reteszelését, hogy szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt. Automatikus leállítási funkció A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett működtető billentyűt. Munkavégzési tanácsok Általános tudnivalók Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon álljon. Sohase menjen túl messze előre a nagynyomású tömlővel, illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és feldől. Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy gépjárművel. Óvja meg a nagynyomású tömlőt az éles sarkoktól vagy élektől. Sohase használja a forgó fúvókát vagy a pontszerű sugarat gépjárművek tisztítására. Munkavégzési tanácsok a tisztítószerekkel végzett munkához Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek. A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat. OBJ_BUCH-2981-002.book Page 143 Wednesday, April 26, 2017 3:49 PM144 | Magyar F 016 L81 568 | (26.4.17) Bosch Power Tools Az ezzel a termékkel kiszállított nagynyomású habfúvóka egy szabályozóval van felszerelve, amely a tisztítószer beállítására szolgál. A szabályozást a szükségnek megfelelően kell végrehajtani. A javasolt tisztítási módszer

1. lépés: Állítsa be a 3-1-ben fúvókán a legyezőalakú sugarat

és távolítsa el azzal a durva szennyeződéseket.

2. lépés: Szerelje fel a tisztítószer palackot és vigyen fel egy

kevés tisztítószert.

3. lépés: Öblítse le a 3-1-ben fúvóka legyezőalakú sugarával a

leoldott szennyeződéseket és a tisztítószert. Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul és haladjon a munka során felfelé. A leöblítésnél felülről lefelé haladjon. Alternatív vízvételi pontokon való használat Ez a nagy nyomású tisztító berendezés öntöltő és tartályokból vagy természetes forrásokból is fel tudja szívni a vizet. Igen FONTOS, hogy a víz bemeneti pontján fel legyen szerelve egy megtisztított Bosch-szűrő, és hogy csak tiszta víz kerüljön beszívásra. Nyitott tartályok/tankok és természetes vizek Használja az öntöltő tartozékokat, amelyek a következőkből állnak: – Szívószita visszacsapó szeleppel – 3 m megerősített szívótömlő – Univerzális csatlakozó a nagynyomású tisztító berendezéshez Ezekkel a tartozékokkal a nagynyomású tisztító berendezés 0,5 m magasságra képes a vizet a vízszint fölé felszívni. Ehhez kb. 15 másodpercre lehet szükség. Merítse be teljesen a 3 m tömlőt a vízbe, hogy kiszorítsa belőle a levegőt. Csatlakoztassa a 3 m szívótömlőt a nagynyomású tisztító berendezéshez és gondoskodjon arról, hogy a szívószita a víz alatt maradjon. Működtesse eltávolított szórópisztoly mellett a nagynyomású tisztító berendezést, amíg a víz egyenletesen kezd folyni a nagynyomású tömlőből. Ha 25 másodperc elteltével még mindig nem lép ki a víz, kapcsolja ki a berendezést és ellenőrizze az összes csatlakozást. Ha már folyik a víz, kapcsolja ki a nagynyomású tisztító berendezést és a munkához csatlakoztassa a szórópisztolyt és a permetező lándzsát. Igen fontos, hogy csak jó minőségű tömlőt és csatlakozókat használjon, hogy azok tömített módon csatlakozzanak és a tömítések ne legyenek megrongálódva és egyenes helyzetben legyenek behelyezve. A tömítetlen csatlakozók gátolhatják a víz felszívását. Leeresztő csappal felszerelt víztartály Ha a nagynyomású tisztító berendezést egy megfelelő leeresztő csappal felszerelt víztartályhoz kell csatlakoztatni, akkor elsőként a víztömlőt (ez nem része a szállítmánynak) kell a csaphoz csatlakoztatni. Nyissa ki a csapot, hogy kiszorítsa az összes levegőt a tömlőből, majd csatlakoztassa a tömlőt a nagynyomású tisztító berendezéshez. Hibakeresés Probléma Lehetséges ok Elhárítás módja A motor nem indul el A csatlakozó dugó nincs bedugva a dugaszolóaljzatba Csatlakoztassa a csatlakozó dugót A dugaszolóaljzat hibás Használjon egy másik dugaszolóaljzatot A biztosíték leoldott Cserélje ki a biztosítékot A hosszabbító kábel megrongálódott Próbálja meg hosszabbító kábel nélkül A motorvédelem kioldott Hagyja a motort 15 percig lehűlni Befagyott Olvassza fel a szivattyút, víztömlőt vagy tartozékot A motor állva marad A biztosíték leoldott Cserélje ki a biztosítékot Nem helyes a hálózati feszültség Ellenőrizze a hálózati feszültséget, a hálózati feszültségnek meg kell egyeznie a típustáblán megadott értéknek A motorvédelem kioldott Hagyja a motort 15 percig lehűlni Hibás hálózati feszültség Ellenőrizze, hogy megfelel-e a hálózati feszültség a típustáblán található adatoknak A biztosíték kiold A biztosíték túl gyenge Csatlakoztassa a berendezést egy olyan áramkörhöz, amely a nagynyomású tisztító teljesítményének megfelelő biztosítékkal van ellátva A motor jár, de nincs nyomás A fúvóka részlegesen eldugult Fúvóka tisztítása OBJ_BUCH-2981-002.book Page 144 Wednesday, April 26, 2017 3:49 PMMagyar | 145 Bosch Power Tools F 016 L81 568 | (26.4.17) Karbantartás és szerviz Karbantartás A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki és szerelje le a víz csatlakozást is. Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését. Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek. Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Használat után/tárolás Kapcsolja ki a be-/kikapcsolót és nyomja meg a ravaszt, hogy kiürítse a nagynyomású tömlőt. Motorzaj van, de nincs működés Nem kielégítő hálózati feszültség Ellenőrizze, hogy a villamos hálózat feszültsége megfelel-e a típustáblán található adatoknak Túl alacsony feszültség egy hosszabbító alkalmazása miatt Ellenőrizze, hogy a hosszabbító megfelelő-e A berendezést hosszú ideig nem használták Forduljon egy erre feljogosított Bosch vevőszolgálathoz Problémák az autostop-funkcióval Forduljon egy erre feljogosított Bosch vevőszolgálathoz Problémák a TSS-berendezéssel (Total-Stop-System = Totális leállító rendszer) Forduljon egy erre feljogosított Bosch vevőszolgálathoz Pulzáló nyomás Levegő van a víztömlőben vagy a szivattyúban Járassa nyitott szórópisztoly, nyitott vízcsap és alacsony nyomásra beállított fúvóka mellett a nagynyomású tisztítót, amíg az el nem ér egy egyenletes üzemi nyomást A vízellátás nem felel meg a követelményeknek Ellenőrizze, hogy a vízcsatlakozó megfelel-e a műszaki adatokban leírt értékeknek. A legvékonyabb megengedett víztömlő mérete 1/2" vagy Ø 13 mm A vízszűrő eldugult Tisztítsa meg a vízszűrőt A víztömlő meg van törve vagy össze van préselve Egyenesen fektesse le a víztömlőt A nagynyomású tömlő túl hosszú Vegye le a nagynyomású tömlő hosszabbítását, a víztömlő legnagyobb megengedett hossza 7 m A nyomás egyenletes, de túl alacsony Figyelem: Egyes tartozékok alacsonyabb nyomáshoz vezetnek A fúvóka elhasználódott Cserélje ki a fúvókát A start-/stoppszelep elhasználódott 5-ször gyorsan egymás után húzza meg a működtető billentyűt A motor jár, de a nyomás korlátozott, vagy nincs üzemi nyomás A berendezés nincs csatlakoztatva a vízvezetékhez A vízvezeték csatlakoztatása A szűrő eldugult Szűrő tisztítása A fúvóka eldugult Tisztítsa meg a fúvókát A nagynyomású tisztító magától elindul A szivattyú vagy a szórópisztoly nincs jól tömítve Forduljon egy erre feljogosított Bosch vevőszolgálathoz A berendezés nem tömített A szivattyú nincs jól tömítve Kisebb mértékű vízszivárgások megengedhetőek; de nagyobb szivárgások esetén lépjen kapcsolatba a vevőszolgálattal A berendezés nem szívja fel a tisztítószert A tisztítószer túlságosan sűrűnfolyó Hígítsa fel vízzel Maradékok vagy beszűkülések a tisztítószerfúvókában Tiszta vízzel öblítse ki és szüntesse meg a beszűküléseket. Ha a probléma továbbra is fennáll, kérjen tanácsot a Bosch szervizközponttól. Probléma Lehetséges ok Elhárítás módja OBJ_BUCH-2981-002.book Page 145 Wednesday, April 26, 2017 3:49 PM146 | Русский F 016 L81 568 | (26.4.17) Bosch Power Tools Egy puha kefével és egy kendővel alaposan tisztítsa meg a nagynyomású tisztító külső részeit. Víz, oldószer és politúr használata tilos. Távolítson el minden szennyeződést, különösen alaposan tisztítsa meg a motor szellőzőnyílásait. Tárolás a szezon vége után: Ürítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort és működtesse a billentyűt. Ne tegyen más tárgyakat a berendezésre. A készüléket fagymentes környezetben tárolja. Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlőt. Vevőszolgálat és használati tanácsadás www.bosch-do-it.com Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10- jegyű megrendelési számot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.: +36 1 431 3835 Fax: +36 1 431 3888 E-mail: info.bsc@hu.bosch.com www.bosch-pt.hu Környezetvédelem A környezetre káros vegyi anyagok nem nem szabd a talajvízbe, tavakba, folyókba, stb. jutniuk. A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt. A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson. Hulladékkezelés A nagynyomású tisztítókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva.
