NÁVOD K OBSLUZE UniversalAquatak 130 BOSCH
cs Původní návod k použivání
sk Původný návod na použitíc

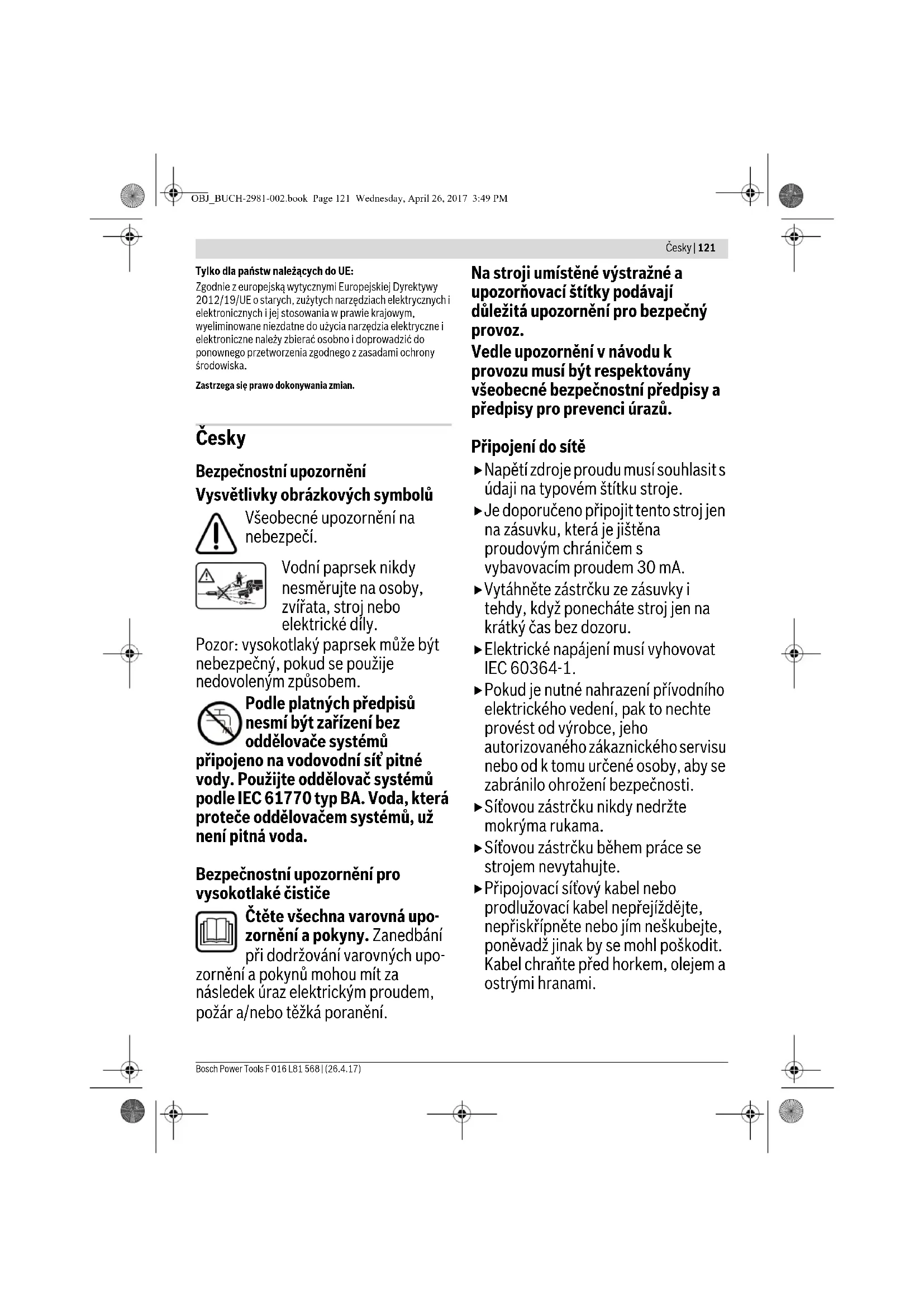

Bezpečnostní upozornění Vysvětlivky obrázkových symbolů
Všeobecné upozornění na nebezpečí.
Vodní paprsek nikdy nesměrujte na osoby, zvířata, stroj nebo elektrické díly.
Pozor: vysokotlaký paprsek může být nebezpečný, pokud se použije nedovoleným způsobem.
Podle platných předpisů nesmí být zařízení bez oddělovače systémů
připojeno na vodovodní sít pitné vody. Použijte oddělovač systémů podle IEC 61770 typ BA. Voda, která proteče oddělovačem systémů, už není pitná voda.
Bezpečnostní upozornění pro vysokotlaké čističe
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Na stroji umístěné výstražné a upozornovací štítky podávají důležitá upozornění pro bezpečný provoz.
Vedle upozornění v návodu k provozu musí být respektovány všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů.
Připojení do sítě
▶ Napětí zdroje proudu musí souhlasit s údaji na typovém štítku stroje.
Je doporučeno připojit tento stroj jen na zásuvku, která je jištěna proudovým chráničem s vybavovacím proudem 30 mA.
▶ Vytáhněte zástrčku ze zásuvky i tehdy, když ponecháte stroj jen na krátký čas bez dozoru.
▶Elektrické napájení musí vyhovovat IEC 60364-1.
▶Pokud je nutné nahrazení prívodního elektrického vedení, pak to nechte provést od výrobce, jeho autorizovaného zákaznického servisu nebo od k tomu určené osoby, aby se zabránilo ohrožení bezpečnosti.
▶ Sítovou zástrčku nikdy nedržte mokrýma rukama.
▶ Sítovou zástrčku během práce se strojem nevytahujte.
▶Připojovací síťový kabel nebo prodlužovací kabel nepřejíždějte, nepřiskřípněte nebo jím neškubejte, poněvadž jinak by se mohl poškodit. Kabel chraňte před horkem, olejem a ostrými hranami.
122 | Česky
▶Stroj nepoužívejte, pokud jsou síťový kabel nebo důležité díly, jako vysokotlaká hadice, stříkací pistole nebo bezpečnostní vybavení, poškozené.
▶ Pozor: prodlužovací kabely nevyhovující předpisům mohou být nebezpečné.
▶Při používání prodlužovacího kabelu musejí být zástrčka i spojka ve vodotěsném provedení. Prodlužovací kabel musí mít průřez vodičů podle údajů v návodu k provozu a musí být chráněný proti stříkající vodě. Zástrčkový spoj nesmí ležet ve vodě.
▶Pokud se mění zástrčka na kabelu napájení el. proudem nebo na prodlužovacím kabelu, musí zůstat zachována ochrana proti stříkající vodě a mechanická stabilita.
Připojení vody
▶Dbejte předpisů firmy zásobující Vás vodou.
- Šroubení všech připojovacích hadic musí těsnit.
▶ Používejte pouze zesílenou hadici průměru 12,7 mm (1/2").
▶ Stroj by nikdy neměl být připojený na zdroj pitné vody bez zpětného ventilu. Voda, která protekla zpětným ventilem, se už nepokládá za pitnou.
▶ Vysokotlaká hadice nesmí být poškozená (nebezpečí prasknutí). Poškozená vysokotlaká hadice se musí neprodleně vyměnit. Smějí se používat pouze výrobcem doporučené hadice a spoje.
▶ Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost
stroje. Používejte pouze výrobcem doporučené hadice, armatury a spojky.
▶ Na vodovodní přípojce se smí používat pouze čistá nebo filtrovaná voda.
Použití
▶ Před použitím zkontrolujte řádný stav a provozní bezpečnost stroje s příslušenstvím. Jestliže stav není bezvadný, nesmí být používán.
▶ Nemířte vodním paprskem na sebe ani na jiné osoby kvůli očištění oděvu nebo obuvi.
▶ Nesmí se nasávat žádné kapaliny s obsahem rozpouštědel, neředěné kyseliny, aceton nebo rozpouštědla včetně benzínu, ředidel na barvy a topného oleje, poněvadž jejich rozprašované mlhy jsou vysoce zápalné, výbušné a jedovaté.
▶Při nasazení stroje v nebezpečných prostorech (např. čerpací stanice) je třeba dbát příslušných bezpečnostních předpisů. Provoz v prostorech s nebezpečím výbuchu je zakázán.
▶Stroj musí mít stabilní podklad.
▶Při použití v uzavřených prostorech dbejte na dostatečné větrání. Zajistěte, aby vozidla byla během čištění vypnutá (vypnutý motor).
▶ Obsluha vysokotlakého čističe vyžaduje obě ruce. Nepracujte na žebříku. Při práci na balkónech nebo jiných zvýšených plochách dbejte na to, abyste neustále viděli všechny okraje.
Česky|123
▶Používejte pouze čisticí prostředky doporučené výrobcem stroje a dbejte varovných upozornění výrobce a upozornění k použití a k likvidaci.
▶ Všechny vodivé díly v pracovním prostoru musí být s ochranou proti stříkající vodě.
▶ Páčka spouště stříkací pistole nesmí být při provozu zajištěna v poloze „ON“.
▶ Noste vhodný ochranný oděv proti stříkající vodě. Nepoužívejte stroj v dosahu jiných osob, ledaže mají tyto osoby na sobě ochranný oděv.
▶ Noste, je-li to nutné, vhodné ochranné vybavení (PSA) proti stříkající vodě, např. ochranné brýle, ochrannou masku proti prachu atd., abyste byli chráněni před vodou, částicemi a/nebo aerosoly, které se od předmětů odrážejí.
▶ Při používání vysokotlakých čističů se mohou vytvářet aerosoly. Vdechování aerosolů je zdraví škodlivé.
▶ Vysoký tlak může nechat objekty odrazit. Noste, je-li to nutné, vhodné osobní ochranné vybavení, např. ochranné brýle.
▶ Pro zabránění poškození pneumatik motorových vozidel/ventilků vysokotlakým paprskem čistěte jen s odstupem nejméně 30 cm. Prvním příznakem toho je změna zabarvení pneumatik. Poškozené pneumatiky motorových vozidel/ventilky jsou životu nebezpečné.
▶Materiály s obsahem azbestu a další, jež obsahují látky ohrožující zdraví se nesmí ostřikovat.
▶Doporučené čisticí prostředky nepoužívejte neředěné. Výrobky jsou jen potud bezpečné, pokud neobsahují žádné kyseliny, louhy nebo látky poškozující životní prostředí. Doporučujeme uchovávat čisticí prostředky mimo dosah dětí. Při kontaktu čisticího prostředku s očima je okamžitě důkladně opláchněte vodou, při spolknutí okamžitě konzultujte s lékařem.
Vysokotlaký čistič nikdy nepoužívejte bez filtru, se znečištěným nebo poškozeným filtrem. Při použití vysokotlakého čističe bez filtru nebo se znečištěným či poškozeným filtrem zaniká záruka.
Kovové díly mohou být po delším používání horké. Je-li to nutné, noste ochranné rukavice.
▶Při špatných povětrnostních podmínkách, zejména při nastupující bouřce, s vysokotlakým čističem nepracujte.
Obsluha
▶ Obsluhující osoba smí stroj používat jen v souladu s určením. Zohledněte místní dané skutečnosti. Při práci dávejte pozor na ostatní osoby, zvláště děti.
▶Stroj smí být používán pouze osobami, jež jsou seznámeny s používáním a ovládáním nebo osoby, které mohou podat důkaz, že můžou tento stroj obsluhovat. Stroj nesmí provozovat děti a mladiství.
▶ Nikdy nedovolte zahradní nářadí používat dětem, osobám s omezenými fyzickými, smyslovými
124 | Česky
nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy možná omezují věk obsluhy.
▶Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají.
▶Stroj, když je zapnutý, nesmí být ponechán bez dozoru.
▶Vodní paprsek vystupující z vysokotlaké trysky vytváří zpětný ráz. Proto držte stříkací pistoli a kopí pevně oběma rukama.
Nikdy nepoužívejte rotační trysku či bodový paprsek k čištění motorových vozidel.
Přeprava
▶ Před přepravou stroj vypněte a zajistěte.
Údržba
▶ Před všemi pracemi čištění a údržby a před výměnou příslušenství stroj vypněte. Vytáhněte zástrčku, jestliže bude stroj provozován se sítovým napětím.
▶ Opravy smí provádět pouze autorizovaný servis Bosch.
Příslušenství a náhradní díly
▶ Smí se použít pouze příslušenství a náhradní díly, jež jsou uvolněny výrobcem. Originální příslušenství a originální náhradní díly zaručují bezporuchový provoz stroje.
Symboly
Následující symboly maji význam pro čtení a pochopení návodu k provozu. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže elektronářadi lépe a bezpečněji používat.
Symbol Význam
| Směr pohybu | |
| Směr reakce | |
| Hmotnost | |
| Zapnuto | |
| Vypnuto | |
| Příslušenství |
Určené použití
Stroj je určen k čištění ploch a objektů venku, pro zařízení, vozidla a čluny, jestliže se použije vhodné příslušenství a firmou Bosch schválený čisticí prostředek.
Určující použití se vztahuje na teplotu okolí mezi 0 °C a 40 °C.
Tento výrobek není vhodný pro průmyslové použití.
Technická data
| Vysokotlaký čistíč Universal | Universal | ||
| Aquatak 125 | Aquatak 130 | Aquatak 135 | |
| Objednací číslo | 3 600 HA7 A.. 3 600 HA7 B.. 3 600 HA7 C.. | ||
| Jmenovitý přikon | kW 1,5 1,7 1,9 | ||
| Teplota přítoku vody max. | °C 40 40 40 | ||
| Množství vody na přítoku min. | l/min 6 7 | 7 | 5 |
| Dovolený tlak | MPa 7,5 9 | 9 | 2 |
| Jmenovitý tlak | MPa | 12,5 | 13 |
| Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.Spinaci jevy způsobují krátkodobé poklesy napětí. Při nepřiznivých podmínkách sitě se může vyskytovat omezování jiných strojů. Při impedanci sitě menší než 0,153 ohmů se žádné rušení neočekává. Ve sporném případě se prosim obraťte na Vašeho dodavatele elektrické energie. | |||
F 016 L81 568 | (26.4.17) Bosch Power Tools
Česky|125
| Vysokotlaký čistič Universal | |||
| Aquatak 125 | Universal Aquatak 130 | Universal Aquatak 135 | |
| Průtok | l/min 5,36 | 6 | 4 |
| Maximální vstupní tlak | MPa 11 | 1 | |
| Funkce Autostop | ●● | ● | |
| Hmotnost podle EPTA-Procedure 01:2014 | kg 6,87,87,9 | ||
| Třída ochrany | ☐/II /II /II | ☐ | |
| Sériové číslo | Viz sériové číslo (typový štítek) na vysokotlakém čističi | ||
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Spinací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se může vyskytovat omezováníjiných strojů. Při impedanci sítě menší než 0,153 ohmů se žádné rušení neočekává. Ve sporném připadě se prosím obraťte na Vašeho dodavatele elektrické energie.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN 60335-2-79.
| 3 600 ... HA7 A.. HA7 B.. HA7 C.. | ||||
| Hodnocená hladina hluku A stroje činí typicky: | ||||
| hladina akustického tlaku | dB(A) | 77 | 73 | 74 |
| hladina akustického výkonu | dB(A) | 90 | 86 | 87 |
| nepřesnost K | dB | 3 | 3 | 3 |
| Noste ochranu sluchu! | ||||
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335-2-79: | ||||
| Hodnota emise vibrací ah | m/s2 | 1,3 | 1,5 | 1,3 |
| Nepřesnost K | m/s2 | 0,6 | 0,6 | 0,6 |
Montáž a provoz Uvedení do provozu
Cíl počínání Obrázek Strana
| Obsah dodávky | 1 272 | |
| Rukojeť překlopte dolů. | 2 273 | |
| Nastavení rukojeti | 3 273 | |
| Připojení vody | 4 274 | |
| Montáž/demontáž kopí na stříkací pistoli | 5 274 | |
| Montáž vysokotlaké hadice/stříkaci pistole | 6 275 | |
| Demontáž vysokotlaké hadice/stříkaci pistole | 7 275 | |
| Zapnutí/vypnutí | 8 276 | |
| Nastrčení trysek | ||
| Nastavení paprsku trysky | 9-10 | 277-278 |
| Připojení láhve s mycím prostředkem | 11 | 279 |
| Trysku vyčistěte | 12 | 280 |
| Filtr vyčistěte | 13 | 280 |
| Vložení hadice do držáku hadice | 14 | 281 |
| Skladování | 15 | 281 |
| Uložení pistole/kopí/trysky během obsluhy | 16 | 281 |
| Volba příslušenství | 17 | 282 |
Elektrická bezpečnost
Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný.
Vaše zahradní nářadí má z důvodu bezpečnosti ochrannou izolaci a nevyžaduje žádné uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU též 220 V nebo 240 V).
Pro zvýšení bezpečnosti použivejte proudový chránič FI (RCD) s vybavovacím proudem maximálně 30 mA. Tento proudový chránič FI by měl být před každým použitím překontrolován.
Síťové a prodlužovací kabely se musejí pravidelně kontrolovat na znaky poškození a smějí se použivat pouze v bezvadném stavu.
Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.
Používejte pouze schválené prodlužovací kabely.
POZOR: Prodlužovací kabely nevyhovující předpisu mohou být nebezpečné. Prodlužovací kabel, zástrčka a spojka musejí být vodotěsné a v provedení připustném pro použití venku.
Použivejte jen takové prodlužovací kabely, prodlužovací elektrická vedení nebo kabelové bubny, jež odpovídají normám EN 61242 / IEC 61242 nebo IEC 60884-2-7.
126 | Česky
Pokud chcete k provozu nářadí použit prodlužovaci kabel, jsou zapotřebí následující průřezy vodičů:
Průřez vodiče 1,5 mm ^2 pro prodlužovací kabely do maximální délky 20 m
Kabelové spoje (síťové zástrčky a zásuvky) by měly být suché a neměly by ležet na zemi.
Doporučujeme k tomu účelu použít kabelový buben, jehož zásuvka se nachází nejméně 60 mm nad zemí.
Upozornění: Pokud se použije prodlužovací kabel, musí mit – jak je popsáno v bezpečnostních předpisech – ochranný vodič, který je přes zástrčku spojený s ochranným vodičem Vašeho elektrického rozvodu.
Dbejte návodu k obsluze od výrobce prodlužovaciho kabelu nebo kabelového bubnu a též národních předpisů k jejich používání.
Ve sporných připadech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch.
Upozornění pro výrobky prodávané mimo Velkou Británii: POZOR: pro Vaši bezpečnost je nutné, aby byla zástrčka, umístěná na zahradním nářadí, spojena s prodlužovacím kabelem. Spojka prodlužovaciho kabelu musí být chráněná proti stříkající vodě, musí sestávat z gumy nebo být gumou potažena. Prodlužovací kabel se musí používat s odlehčením tahu.
Provoz
Zapnutí
Vodovodní hadici (není v obsahu dodávky) spojte s vodovodní připojkou a se strojem.
Zajistěte, aby byl sítový spínač v poloze „0“ a stroj připojte do zásuvky.
Otevřete vodovodní kohout.
Stiskněte blokování zapnutí spouště (zadní spínač na pistolové rukojeti), aby se uvolnila spoušt. Spoušť zcela stlačte až voda rovnoměrně vytéká a ve stroji ani ve vysokotlaké hadici se už nenachází žádný vzduch. Spoušť uvolněte. Stiskněte blokování zapnutí spouště (přední spínač na pistolové rukojeti).
Otočte síťový spínač. Stříkací pistoli nasměrujte dolů. Stiskněte blokováni zapnutí spouště, aby se uvolnila spoušť. Spoušť zcela stlačte.
Funkce Autostop
Stroj vypne motor, jakmile se uvolní spoušť na rukojeti pistole.
Pracovní pokyny
Všeobecně
Zajistěte, aby vysokotlaký čistič stál na rovném podkladu.
Nechod'te s vysokotlakou hadici příliš daleko dopředu resp. netahejte vysokotlaký čistič za hadici. To může vést k tomu, že už nebude vysokotlaký čistič spolehlivě stát a převrátí se. Vysokotlakou hadici nezlamujte a nejezděte přes ni vozidlem. Chraňte vysokotlakou hadici před ostrými hranami nebo rohy.
Nikdy nepouživejte rotační trysku či bodový paprsek k čištění motorových vozidel.
Pracovní upozornění pro práce s čisticími prostředky
▶ Používejte pouze takové čisticí prostředky, které jsou výslovně vhodné pro vysokotlaký čistič.
Doporučujeme ve smyslu ochrany životního prostředí používat čisticí prostředky úsporně. Dbejte na nádržce umistěných doporučení k ředění.
S timto výrobkem dodávaná vysokotlaká pěnová tryska má regulátor pro nastavení čisticího prostředku. Regulace se děje podle potřeby.
Doporučená čisticí metoda
Krok 1: na trysce 3 v 1 nastavte vějířový paprsek a pomocí něj odstraňte hrubou nečistotu.
Krok 2: namontujte láhev s čisticím prostředkem a takto naneste trochu čisticího prostředku.
Krok 3: uvolněnou nečistotu a čisticí prostředek opláchněte pomocí vějířového paprsku trysky 3 v 1.
Upozornění: Při čištění svislých ploch začněte s čisticím prostředkem dole a pracujte směrem nahoru. Při oplachování pracujte shora dolů.
Používání na alternativních zdrojích vody
Tento vysokotlaký čistič je samonasávací a dovoluje nasávání vody z nádob nebo přírodních zdrojů. Je DŮLEŽITÉ, aby byl na vstupu vody vyčištěný a vložený filtr Bosch a nasávala se pouze čistá voda.
Otevřené nádrže/nádoby a přírodní vodní zdroje
Používejte samonasávací příslušenství sestávající z:
- sací síto se zpětným ventilem
- 3 m zesílená sací hadice
– univerzální spojka pro vysokotlaký čistič
S tímto příslušenstvím může vysokotlaký čistič nasávat vodu z výšky 0,5 m nad vodní hladinou. To může trvat přibližně 15 sekund.
Ponořte 3 m hadici zcela pod vodu, aby se vytěsnil vzduch. 3 m sací hadici připojte na vysokotlaký čistič a zajistěte, aby sací síto zůstalo pod vodou.
Nechte vysokotlaký čistič s odejmutou stříkací pistoli běžet až z vysokotlaké hadice rovnoměrně teče voda. Pokud po 25 sekundách ještě žádná voda nevytéká, vypněte zařízení a zkontrolujte všechny přípoje. Pokud voda vytéká, vysokotlaký čistič vypněte a pro práci připojte stříkací pistoli a stříkací kopí.
Je důležité, aby hadice a spojky byly dobré kvality, těsně spojené a těsnění nepoškozená a rovně nasazená. Netěsné přípoje mohou bránit nasávání.
Česky|127
Nádoby na vodu s vypouštěcím kohoutem
Pokud se má vysokotlaký čistič připojit na nádrž s vhodným vypouštěcím kohoutem, musí se nejprve vodovodní hadice
(neni v dodávce) připojit na kohout. Otevřete kohout, aby se vytěsnil všechen vzduch z hadice a poté ji připojte na vysokotlaký čistič.
Hledání závad
| Příznaky Možná příčina Náprava | ||
| Motor se nerozeběhne Není zapojena zástrčka Zástrčku připojte | ||
| Vadná zásuvka Použijte jinou zásuvku | ||
| Vypnula pojistka Pojistku vyměňte | ||
| Poškozený prodlužovací kabel Vyzkoušejte bez prodlužovacího kabelu | ||
| Projevila se motorová ochrana Motor nechte 15 min vychladnout | ||
| Zamrzlý Čerpadlo, vodovodní hadici nebo příslušenství nechte rozmrznout | ||
| Motor zůstává stát Vypnula pojistka Pojistku vyměňte | ||
| Nesprávné napětí sitě Zkontrolujte napětí sitě, musi odpovídát údaji na typovém štítku | ||
| Projevila se motorová ochrana Motor nechte 15 min vychladnout | ||
| Nesprávné napětí sitě Zkontrolujte, zda napětí sitě odpovídá specifikacím na typovém štítku | ||
| Vypnula pojistka Příliš slabá pojistka Připojte se na okruh el.proudu, který je vhodně jištěn vzhledem k výkonu vysokotlakého čističe | ||
| Motor běží, ale není k dispozici žádný tlak | Částečně ucpaná tryska | Trysku vyčistěte |
| Projevuje se hluk motoru, ale žádná funkce | Nedostatečné napětí sitě | Zkontrolujte, zda napětí elektrické sitě odpovídá údajům na typovém štítku |
| Příliš nízké napětí kvůli použití prodlužovacího kabelu | Zkontrolujte, zda je prodlužovací kabel vhodný | |
| Stroj nebyl dlouhou dobu používán | Obraťte se na autorizovaný servis Bosch | |
| Problémy s funkcí Autostop | Obraťte se na autorizovaný servis Bosch | |
| Problémy s TSS vybavením (Total Stop System) | Obraťte se na autorizovaný servis Bosch | |
| Pulzující tlak | Vzduch ve vodovodní hadici nebo v čerpadle | Vysokotlaký čistič s otevřenou stříkací pistolí, otevřeným vodovodním kohoutem a pří trysce nastavené na nízký tlak nechte běžet, až se dosáhne rovnoměrného pracovního tlaku |
| Nekorektní zásobování vodou | Zkontrolujte, zda vodovodní přípojka odpovídá údajům v technických datech. Nejmenší vodovodní hadice, jež se smějí použít, jsou 1/2" nebo ∅ 13 mm | |
| Ucpaný vodní filtr | Vodní filtr vyčistěte | |
| Zmáčknutá nebo zlomená vodovodní hadice | Vodovodní hadici položte rovně | |
| Příliš dlouhá vysokotlaká hadice | Odejměte prodloužení vysokotlaké hadice, max. délka hadice 7 m | |
| Tlak rovnoměrný, ale příliš nízký | Opotrebovaná tryska | Trysku vyměňte |
| Upozornění: určité příslušenství způsobuje nízký tlak | Opotrebovaný start/stop ventil | Spoušť 5x za sebou rychle stiskněte |
| Motor běží, ale tlak je omezený nebo není žádný pracovní tlak | Není připojena voda Připojte vodu | |
| Ucpaný filtr | Filtr vyčistěte | |
| Ucpaná tryska | Trysku vyčistěte | |
Bosch Power Tools F 016 L81 568 | (26.4.17)
128 | Česky
| Příznaky Možná přičina Náprava | ||
| Vysokotlaký čistič startuje sám od sebe | Netěsnící čerpadlo nebo stříkací pistole | Obraťte se na autorizovaný servis Bosch |
| Stroj není těsný Netěsnící čerpadlo | Nepatrné úniky vody jsou připustné; u větších úniků kontaktujte zákaznický servis | |
| Čistící prostředek se nenasává | Čistící prostředek je příliš hustý | Rozřed’te vodou |
| Usazeniny nebo zůžení v trysce čisticího prostředku | Vypláchněte čistou vodou a odstraňte zůžení. Pokud problém nadále existuje, obraťte se pro radu na servisní středisko Bosch. | |
Údržba a servis
Údržba
▶ Pred všemi pracemi na stroji vytáhněte síťovou zástrčku a odpojte vodovodní přípojku.
Upozornění: Následující údržbové práce provádějte pravidelně, aby bylo zaručeno dlouhé a spolehlivé používání. Pravidelně kontrolujte stroj na zjevné závady, jako je volné upevnění a opotřebované nebo poškozené díly konstrukce.
Zkontrolujte, zda jsou kryty a ochranné připravky nepoškozené a správně namontované. Před použitím proved'te případně nutnou údržbu a opravy.
Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.
Po použití/uskladnění
Vypněte spínač a stiskněte spoušt, aby se vysokotlaká hadice vyprázdnila.
Zevnějšek vysokotlakého čističe očistěte s pomocí měkkého kartáče a hadříku. Nesmějí se používat voda, rozpouštědlo a leštící prostředek. Odstraňte všechny nečistoty, zejména očistěte větrací otvory motoru.
Uskladnění po konci sezóny: vyprázdněte všechnu vodu z čerpadla tím, že necháte motor několik sekund běžet a stisknete spoušť.
Na stroj nestavte žádné další předměty.
Zařízení skladujte v nezamrzajícím prostředí.
Zajistěte, aby se kabely během skladování nepřiskříply. Vysokotlakou hadici nelamte.
Zákaznická a poradenská služba
www.bosch-do-it.com
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku stroje.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Ochrana životního prostředí
Chemikálie zatěžující životní prostředí nesmějí proniknout do půdy, do spodních vod, do rybníků, vodních toků atd.
Při používání čistících prostředků přesně dodržte údaje na obalu a předepsanou koncentraci.
Při čištění motorových vozidel dbejte mistních předpisů: musí se zamezit tomu, aby spláchnutý olej proniknul do spodní vody.
Zpracování odpadů
Vysokotlaký čistič, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Nevyhazujte vysokotlaké čističe do domovniho odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelná elektrická a elektronická zařízení rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Slovensky | 129
Slovensky
Bezpečnostné pokyny Vysvetlenie obrázkových symbolov
Všeobecné upozornenie na nebezpečenstvo.
Bezpečnostné pokyny pre vysokotlakový čistič
| Smer pohybu | |
| Smer reakcie | |
| Hmotnost | |
| Zap | |
| Vyp | |
| Príslušenstvo |
Elektrická bezpečnost
Použivajte len schválené predlžovacie šnúry.
Káblové spojky (sietové zástrčky a zásuvky) musia byt suché a nesmú ležat na zemi.
Zabezpečte, aby bol vysokotlakový čistič vždy postavený na rovnom podklade.
Krok 1: Nastavte na 3 a odstráňte ním hrubú nečistotu.
Krok 2: Namontujte f'ášu na oplachovací prostriedok a trochu čistiaceho prostriedka z nej naneste.
Otvorené nádrže/zásobníky a prirodné vodné zdroje
– univerzálna spojka na pripojenie k vysokotlakovému čističu
Nádrž na vodu s vypúšťacím ventilom
Zapnite vypínač a stlačte spúšť, aby ste vysokotlakovú hadicu vyprázdnili.
Vysokotlakový čistič, prislušenstvo a obal treba dat na recykláciu šetriacu životné prostredie.
Neodhadzujte ručný vysokotlakový čistič do komunálneho odpadu!
Len pre krajiny EÚ:
2000/14/ES: změřená hladina akustického výkonu 90 dB(A), nejistota K = 2 dB, zaručená hladina akustického výkonu 91 dB(A); metoda posouzení shody podle dodatku V. Kategorie výrobku: 27
UniversalAquatak 130
2000/14/ES: změřená hladina akustického výkonu 86 dB(A), nejistota K = 1 dB, zaručená hladina akustického výkonu 87 dB(A); metoda posouzení shody podle dodatku V. Kategorie výrobku: 27
UniversalAquatak 135
2000/14/ES: změřená hladina akustického výkonu 87 dB(A), nejistota K = 2 dB, zaručená hladina akustického výkonu 88 dB(A); metoda posouzení shody podle dodatku V. Kategorie výrobku: 27
