UniversalAquatak 130 - високонапорен почистващ уред BOSCH - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalAquatak 130 BOSCH

Указания за безопасна работа Пояснения на графичните символи Общо указание за опасност. Никога не насочвайте водната струя към хора, животни, към електроинструмента или към детайли под напрежение. Внимание: струята под високо налягане може да бъде опасна, когато се използва не по предназначение. Съгласно валидните разпоредби не се допуска включването на машината към мрежата за питейна вода без възвратен вентил. Използвайте възвратен вентил по IEC 61770 тип BA. Водата, която премине през възвратния вентил, вече не е годна

Указания за безопасна работа с водоструйни машини Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки

Посочените на електроинструмента предупредителни и указателни табелки са важни за безопасната работа с него. OBJ_BUCH-2981-002.book Page 184 Wednesday, April 26, 2017 3:49 PMБългарски | 185 Bosch Power Tools F 016 L81 568 | (26.4.17) Освен указанията в ръководството за експлоатация трябва да се спазват също и приложените Общи указания за безопасна работа и предотвратяване на трудови

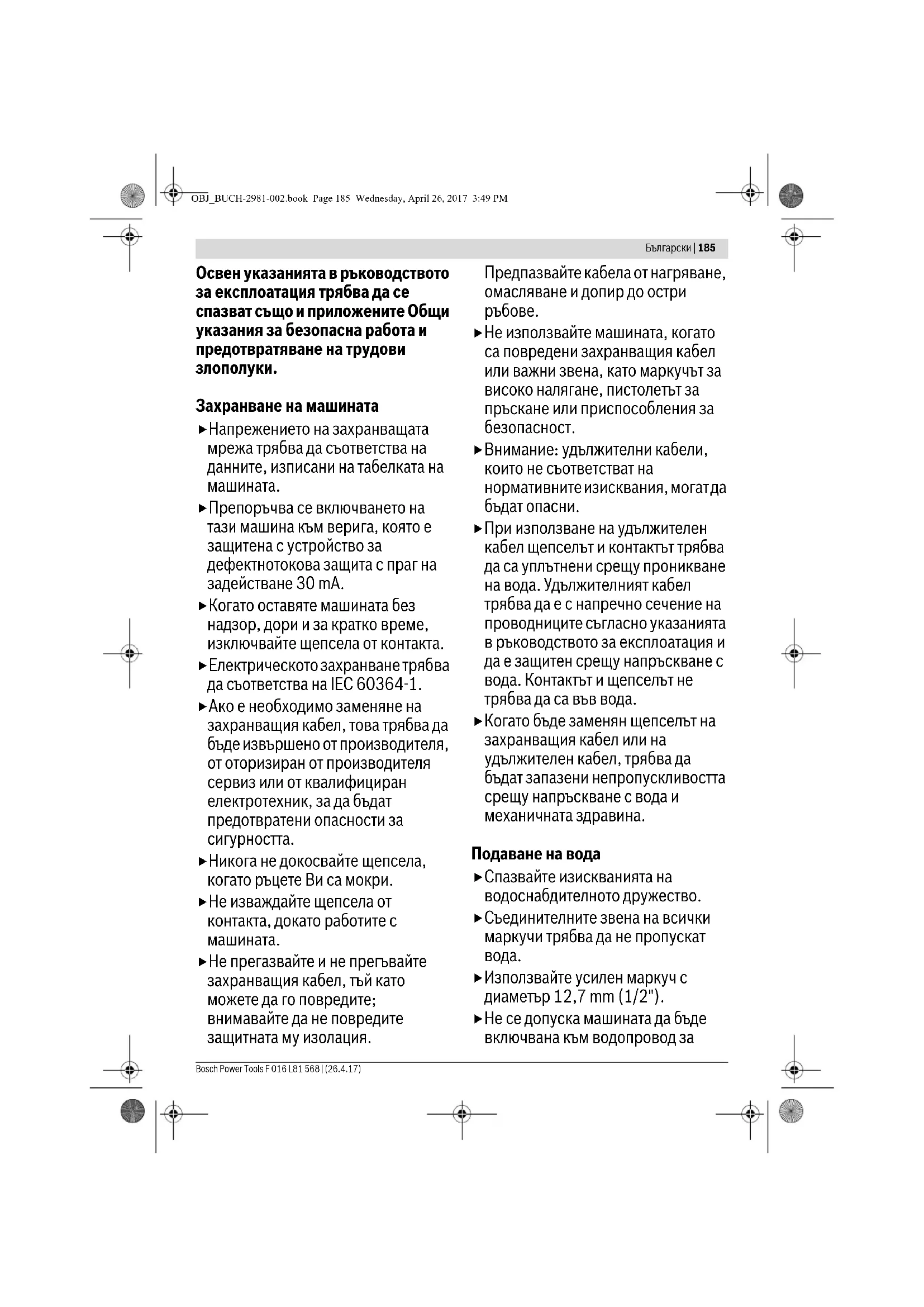

Захранване на машината Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на

Препоръчва се включването на тази машина към верига, която е защитена с устройство за дефектнотокова защита с праг на задействане 30 mA. Когато оставяте машината без надзор, дори и за кратко време, изключвайте щепсела от контакта. Електрическото захранване трябва да съответства на IEC 60364-1. Ако е необходимо заменяне на захранващия кабел, това трябва да бъде извършено от производителя, от оторизиран от производителя сервиз или от квалифициран електротехник, за да бъдат предотвратени опасности за сигурността. Никога не докосвайте щепсела, когато ръцете Ви са мокри. Не изваждайте щепсела от контакта, докато работите с

Не прегазвайте и не прегъвайте захранващия кабел, тъй като можете да го повредите; внимавайте да не повредите защитната му изолация. Предпазвайте кабела от нагряване, омасляване и допир до остри

Не използвайте машината, когато са повредени захранващия кабел или важни звена, като маркучът за високо налягане, пистолетът за пръскане или приспособления за безопасност. Внимание: удължителни кабели, които не съответстват на нормативните изисквания, могат да бъдат опасни. При използване на удължителен кабел щепселът и контактът трябва да са уплътнени срещу проникване на вода. Удължителният кабел трябва да е с напречно сечение на проводниците съгласно указанията в ръководството за експлоатация и да е защитен срещу напръскване с вода. Контактът и щепселът не трябва да са във вода. Когато бъде заменян щепселът на захранващия кабел или на удължителен кабел, трябва да бъдат запазени непропускливостта срещу напръскване с вода и механичната здравина. Подаване на вода Спазвайте изискванията на водоснабдителното дружество. Съединителните звена на всички маркучи трябва да не пропускат

Използвайте усилен маркуч с диаметър 12,7 mm (1/2"). Не се допуска машината да бъде включвана към водопровод за OBJ_BUCH-2981-002.book Page 185 Wednesday, April 26, 2017 3:49 PM186 | Български F 016 L81 568 | (26.4.17) Bosch Power Tools питейна вода без възвратен вентил. Водата, която може да протече в обратна посока, се счита за негодна

Не се допуска маркучът за високо налягане да има повреди (опасност от внезапно пръсване). Повреден маркуч за високо налягане трябва да бъде заменян незабавно. Допуска се използването само на утвърдени от производителя маркучи и съединения. Маркучите за високо налягане, арматурите и съединенията са важни за безопасността на машината. Използвайте само маркучи за високо налягане, арматури и съединения, препоръчвани от производителя. Към машината трябва да се подава само чиста или филтрирана вода.

Преди ползване електроинструментът и допълнителните приспособления трябва да бъдат проверявани дали са изправни и безопасни за работа. Ако състоянието им не е безупречно, използването им не се

Не насочвайте водната струя към себе си или към други лица, за да почиствате облекло или обувки. Не се допуска засмукването на съдържащи разтворители течности, неразредени киселини, ацетон или разтворители, включително бензин, разредители за боя и нафта, тъй като суспензиите им са леснозапалими, взривоопасни и отровни. При използване на електроинструмента в зони с повишена опасност (напр. резервоари за гориво) трябва да бъдат спазвани валидните в съответния случай нормативни документи за безопасност. Не се допуска работата в помещения с повишена опасност от експлозии. Електроинструментът трябва да бъде поставен стабилно на твърда повърхност. При ползване в затворени помещения осигурявайте достатъчно добро проветряване. По време на почистването автомобилите трябва да са изключени (двигателят да не

При работа с водоструйната машина ползвайте и двете ръце. Не работете върху стълба. При работа на балкони или други високи площадки внимавайте по всяко време да виждате всички ръбове. Използвайте само препоръчвани от производителя на електроинструмента почистващи препарати и спазвайте указанията за приложение и изхвърляне, както и указанията за безопасност на производителя. Всички токопроводящи детайли в зоната на работа трябва да са защитени срещу напръскване с

OBJ_BUCH-2981-002.book Page 186 Wednesday, April 26, 2017 3:49 PMБългарски | 187 Bosch Power Tools F 016 L81 568 | (26.4.17) Не се допуска блокирането на спусъка на пистолета за пръскане в положение «включено». Носете подходящо облекло срещу напръскване с вода. Не използвайте машината в близост до други лица, освен ако те не са със защитно облекло. За да се предпазвате от водни пръски, дребни частици, които могат да отхвърчат с голяма скорост по време на работа, и/или аерозоли, когато е необходимо, работете с подходящи лични предпазни средства (ЛПС) срещу пръски от вода, напр. предпазни очила, дихателна маска и др. п. При ползване на водоструйни машини могат да се образуват аерозоли. Вдишването на аерозоли е вредно за здравето. Високото налягане може да предизвика отхвърчането на дребни обекти. В зависимост от работните условия работете с подходящи лични предпазни средства, напр. предпазни очила. За избягване на увреждането от струята под високо налягане почиствайте автомобилни гуми и вентили от разстояние не по-малко от 30 cm. Първият признак за повреда е оцветяването на гумата. Повредени автомобилни гуми или вентили могат да застрашат човешки живот. Не се допуска пръскането на материали, съдържащи азбест и други вредни за здравето

Не използвайте препоръчваните почистващи препарати неразредени. Продуктите са безопасни доколкото не съдържат киселини, основи или опасни за околната среда вещества. Препоръчваме да съхранявате почистващите препарати на места, недостъпни за деца. При попадане от препарата в очите незабавно ги промийте обилно с вода, ако погълнете от препарата потърсете веднага специализирана медицинска помощ. Никога не използвайте водоструйната машина без филтър, със замърсен филтър или с повреден филтър. При използване на водоструйната машина без, със замърсен или с повреден филтър гаранцията

След продължителна работа металните детайли могат да се нагорещят. Ако е необходимо, използвайте предпазни ръкавици. Не работете с водоструйната машина при лоши метеорологични условия, особено при силен вятър.

Лицето, което обслужва електроинструмента, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да предпазвате намиращи се наблизо лица, особено деца. OBJ_BUCH-2981-002.book Page 187 Wednesday, April 26, 2017 3:49 PM188 | Български F 016 L81 568 | (26.4.17) Bosch Power Tools Допуска се електроинструментът да се ползва само от лица, които са запознати с начина на работа с него или могат да представят документ, че умеят да работят с този клас електроинструменти. Не се допуска с електроинструмента да работят деца или юноши. Не допускайте този градински електроинструмент да бъде ползван от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатъчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент. Не се допуска оставянето на електоринструмента включен без

Излизащата от дюзата за високо налягане струя вода предизвиква реактивна сила. Затова дръжте пистолета за пръскане и тръбата винаги здраво с двете ръце. Никога не използвайте ротационната дюза или концентриран сноп за почистване на автомобили. Транспортиране Преди да пренасяте електроинструмента, го изключете и закрепете сигурно.

Преди да извършвате каквито и да е дейности по електроинструмента, напр. почистване, техническо обслужване и смяна на принадлежности, го изключвайте. Ако електроинструментът се захранва от мрежата, изключвайте щепсела от контакта. Допуска се ремонтни дейности да бъдат извършвани само от оторизирани сервизи на фирма

Допълнителни приспособления и резервни части Допуска се използването само на допълнителните приспособления и резервни части, посочени от производителя. Оригиналните приспособления и резервни части гарантират безпроблемното функциониране на електроинструмента.

Символите по-долу са важни при запознаването с ръководството за експлоатация. Моля, прегледайте ги и запомнете значението им. Правилната интерпретация на символите ще Ви помогне да ползвате електроинструмента по-добре и по-безопасно. Символ Значение Посока на движение Посока на реакцията OBJ_BUCH-2981-002.book Page 188 Wednesday, April 26, 2017 3:49 PMБългарски | 189 Bosch Power Tools F 016 L81 568 | (26.4.17) Предназначение на електро- инструмента Уредът е предназначен за почистване на повърхности и обекти на открито, за машини, автомобили и лодки, ако се използват подходящи дюзи и утвърдени от фирма Бош почистващи препарати. Електроинструментът е предназначен за работа в температурния диапазон между 0 °C и 40 °C. Този продукт не е подходящ за професионални приложения. Технически данни Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60335-2-79.

Маса съгласно EPTA-Procedure 01:2014 kg 6,8 7,8 7,9 Клас на защита /II /II /II Сериен номер Вижте серийния номер (на табелката) на водоструйната машина Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. При включване възниква краткотрайно намаляване на напрежението в захранващата мрежа. При неблагоприятни стечения на обстоятелствата могат да възникнат смущения на работата на други електроуреди. При импеданс на захранващата мрежа, по-малък от 0,153 ома не би следвало да възникват смущения.При колебания се обърнете към електроснабдителното дружество. 3 600 ... HA7 A.. HA7 B.. HA7 C.. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане равнище на мощността на звука неопределеност K Работете с шумозаглушители (антифони)! dB(A) dB(A)

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60335-2-79: Генерирани вибрации a

Неопределеност K m/s

Безопасност при работа с електрически ток Внимание! Преди да извършвате техническо обслужване или почистване на градинския електроинструмент, го изключвайте и изваждайте щепсела от контакта. Същото се отнася и при неволно увреждане или прерязване на захранващия

За повишаване на сигурността Вашият градински електроинструмент е със защитна електроизолация и не се нуждае от заземяване. Работното напрежение е 230 V AC, 50 Hz (за страни извън ЕС също 220 V или 240 V). За повишаване на сигурността използвайте дефектнотоков прекъсвач (RCD) с ток на задействане най- много 30 mA. Винаги преди работа с електроинструмента проверявайте дефектнотоковия прекъсвач. Захранващите и удължителните кабели трябва редовно да бъдат проверявани за повреди; допуска се използването само на кабели в безукорно състояние. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроинстру менти на Бош, за да се запази нивото на безопасност на електроинструмента. Използвайте само сертифицирани удължителни кабели. ВНИМАНИЕ: удължителни кабели, които не отговарят на изискванията, могат да застрашат безопасността Ви. Удължителните кабели, щепселите и съединителите трябва да са в изпълнение за ползване на открито и да са уплътнени срещу проникване на вода. Използвайте само удължителни кабели или барабанни удължители, които съответстват на изискванията на стандартите EN 61242 / IEC 61242 или IEC 60884-2-7. Ако искате да ползвате удължителен кабел, той трябва да бъде със следното напречно сечение: – Напречно сечение на проводника 1,5 mm

удължителен кабел до 20 m Щепселите и контактите трябва да са сухи и да не лежат на

Препоръчваме за целта да се използва навит на барабан удължителен кабел, чиито контакт се намира най-малко на 60 mm над земята. Упътване: когато се използва удължителен кабел, той трябва да бъде със защитен проводник, който, така както е описано в указанията за безопасна работа, през щепсела е свързан със защитния проводник на захранващата

Спазвайте указанията на в ръководството за експлоатация на удължителния кабел или барабанния удължител, както и валидните национални нормативни уредби. При необходим ост се консултирайте с квалифициран електротехник или най-близкото представителство на

Указание за продукти, които не се продават във Великобритания: ВНИМАНИЕ: за Вашата безопасност е необходимо щепселът на градинския електроинструмент да бъде включен към удължителен кабел. Куплунгът на удължителния кабел трябва да е защитен срещу напръскване с вода, да е изработен от гума или да има гумено покритие. Удължителният кабел трябва да има възможност за отпускане при обтягане. Работа с уреда

Свържете маркуча за вода (не е включен в окомплектовката) с крана на водопроводната мрежа и с

Уверете се, че главният пусков прекъсвач е в позиция «0» и включете електроинструмента към захранващата

Отворете крана за вода. Натиснете деблокиращия бутон (задния бутон на ръкохватката на пистолета), за да освободите спусъка . Натиснете и задръжте спусъка, докато водата започне да тече равномерно и в машината и маркуча няма повече въздух. Отпуснете спусъка. Натиснете блокиращия бутон (предния бутон на ръкохватката на пистолета). Дейност Фигура Страница Окомплектовка

Свийте ръкохватката надолу 2 273 Регулиране на ръкохватката

Монтиране/демонтиране на копието на пистолета

Монтиране на маркуча за високо налягане/пистолета за пръскане

Демонтиране на маркуча за високо налягане/пистолета за пръскане

Включване и изключване 8 276 Поставяне на дюзите Регулиране на налягането 9–10 277–278 Поставяне на бутилка с почистващ

Поставете маркуча в предвидената за целта скоба

Съхраняване на пистолета/щеката/ дюзата при обслужване

Избор на допълнителни приспособления

OBJ_BUCH-2981-002.book Page 190 Wednesday, April 26, 2017 3:49 PMБългарски | 191 Bosch Power Tools F 016 L81 568 | (26.4.17) Завъртете пусковия прекъсвач. Насочете дюзата надолу. Натиснете деблокиращия бутон, за да освободите спусъка. Натиснете спусъка докрай. Функция за автоматично спиране Електродвигателят на машината се изключва, когато спусъкът на ръкохватката на пистолета бъде отпуснат. Указания за работа Общи указания Уверете се, че водоструйната машина е поставена на равна повърхност. Не опъвайте маркуча за високо налягане, респ. не дърпайте водоструйната машина с него. Това може да предизвика обръщането и падането на водоструйната

Не прегъвайте маркуча за високо налягане и не преминавайте с колелата през него. Предпазвайте маркуча за високо налягане от допир до остри ръбове и

Никога не използвайте ротационната дюза или концентриран сноп за почистване на автомобили. Указания за работа с почистващи препарати Водоструйната машина се доставя със затваряща капачка за съхраняване и с капачка с мерителна щека с вентилационен отвор за работа. С оглед опазване на околната среда препоръчваме пестеливото използване на почистващи препарати. Спазвайте препоръките за разреждане върху кутията на

Доставяната с този продукт разпенваща дюза за високо налягане има регулатор на почистващия препарат. Регулирането се извършва в зависимост от необходимостта. Препоръчван метод на почистване Стъпка 1: настройте плоската струя на дюзата 3 в 1 и с нея отстранете грубите замърсявания. Стъпка 2: монтирайте бутилката с почистващ препарат и нанесете препарат върху повърхността. Стъпка 3: изплакнете разтворените замърсявания и почистващия препарат с плоската струя на дюзата 3 в 1. Упътване: При почистване на вертикални повърхности нанасяйте почистващия препарат отдолу нагоре. При изплакването работете отгоре надолу. Използване с алтернативни източници на вода Тази водоструйна машина е със система за засмукване на водата, която позволява захранването с вода от резервоари или естествени водоизточници. ВАЖНО е филтърът Бош на засмукващата система да е поставен и да се почиства редовно, както и да се засмуква само чиста

Открити резервоари/съдове и естествени водоизточници Използвайте системата за засмукване на вода, състояща

– Сито с възвратен вентил –Уякчен маркуч за засмукване 3 m –Универсален щуцер за връзка към водоструйната

С това приспособление водоструйната машина може да засмуква вода на височина 0,5 m над нивото на водата. Това може да продължи прибл. 15 секунди. Потопете цялата дължина на 3-метровия маркуч под водата, за да изкарате въздуха. Включете маркуча към водоструйната машина и се уверете, че засмукващият отвор със сито е потопен под водата. Включете водоструйната машина и я оставете да работи без пистолета за пръскане, докато започне да излиза

мерна струя вода. Ако след 25 секунди все още не излиза вода, изключете машината и проверете всички връзки. Когато започне да излиза вода, изключете машината и, за да започнете работа, монтирайте пистолета за пръскане и копието. Важно е маркучът и съединителните звена да са качествени, да не пропускат и уплътненията да не са увредени и нагънати. Неуплътнени съединения могат да влошат засмукването. Водосъдържател с кран за източване Ако водоструйната машина се връзва към резервоар с подходящ кран за източване, предварително към крана трябва да се включи маркуч за вода (не е включен в окомплектовката). Отворете предварително крана, за да изкарате въздуха от маркуча, и едва след това го включете към водоструйната машина. OBJ_BUCH-2981-002.book Page 191 Wednesday, April 26, 2017 3:49 PM192 | Български F 016 L81 568 | (26.4.17) Bosch Power Tools Отстраняване на дефекти Симптоми Възможна причина Отстраняване Електродвигателят не се включва Щепселът не е включен в контакта Включете щепсела Контактът е повреден Използвайте друг контакт Задействал се е предпазен

Заменете предпазния прекъсвач Удължителният кабел е повреден Опитайте без удължителен кабел Защитата на електродвигателя се е задействала Оставете електродвигателя да се охлади 15 min Замръзване Разтопете помпата, маркуча за вода или другите приспособления Електродвигателят спира Задействал се е предпазен

Заменете предпазния прекъсвач Захранващото напрежение не е с подходящи параметри Проверете захранващото напреж ение, то трябва да съответства на данните, посочени на табелката на електроинструмента Защитата на електродвигателя се е задействала Оставете електродвигателя да се охлади 15 min Неподходящо напрежение на захранващата мрежа Уверете се, че напрежението на захранващата мрежа съответства на параметрите на табелката

Предпазният прекъсвач се

Мощността на предпазния прекъсвач е твърде малка Включете електроинструмента към верига, която осигурява достатъчна мощност за работата на водоструйната машина Електродвигателят работи, но

Дюзата е частично запушена Почистете дюзата Чува се шум от електродвигателя, но няма действие Недостатъчно захранващо

Проверете дали напрежението на захранващата мрежа съответства на данните на табелката. Твърде ниско напрежение поради използване на удължителен кабел Проверете дали удължителният захранващ кабел

Електроинструментът не е бил използван продължително време Обърнете се към оторизиран сервиз за електроинструменти на Бош Проблеми с функцията за автоматично изключване Обърнете се къ м оторизиран сервиз за електроинструменти на Бош Проблеми със системата TSS (Total Stop System) Обърнете се към оторизиран сервиз за електроинструменти на Бош Пулсиращо налягане Има въздух в маркуча за вода или в

Оставете водоструйната машина да работи с отворен пистолет за пръскане, отворен кран за водата и дюза, настроена на ниско налягане, докато струята стане равномерна Захранването с вода не е добро Уверете се, че параметрите на водопроводната мрежа съответстват на стойностите, посочени в раздела Технически данни. Най-малките маркучи, които могат да се използват, са с диаметър 1/2" или Ø 13 mm Водният филтър се е запушил Почистете водния филтър Маркучът за вода е усукан или

Изправете маркуча Маркучът за високо налягане е твърде дълъг Демонтирайте маркуча за високо налягане, максималната му дължина трябва да е 7 m OBJ_BUCH-2981-002.book Page 192 Wednesday, April 26, 2017 3:49 PMБългарски | 193 Bosch Power Tools F 016 L81 568 | (26.4.17) Поддържане и сервиз Техническо обслужване Преди да извършвате каквито и да е дейности по електроинструмента, изключвайте щепсела от

Упътване: Изпълнявайте следните процедури по поддръжка редовно, за да си осигурите дълготрайно и надеждно ползване на електроинструмента. Периодично проверявайте електроинструмента за очевидни дефекти, като разхлабени съединения и износени или повредени детайли. Уверете се, че капаците и предпазните съоръжения са изправни и са монтирани правилно. Преди използване извършвайте евентуално необходими ремонтни дейности или техническо обслужване. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента. След ползване/съхраняване Изключете пусковия прекъсвач и натиснете спусъка, за освободите налягането от маркуча за високо налягане. Почистете водоструйната машина външно с мека четка и кърпа. Не се допуска използването на вода, разтворители и почистващи препарати. Почистете всички замърсявания, особено по вентилационните отвори на електродвигателя. Съхраняване след края на сезона: Изпразнете всичката вода от помпата, като оставите електродвигателя да работи няколко секунди и натиснете спусъка. Не поставяйте върху машината други предмети. Съхранявайте машината в помещение, в което няма опасност от замръзване. Уверявайте се, че при при биране захранващите кабели не са притиснати. Не прегъвайте маркуча за високо налягане. Сервиз и технически съвети www.bosch-do-it.com Когато се обръщате с въпроси към представителите, винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на електроинструмента.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Опазване на околната среда Вредни за околната среда химикали не трябва да попадат в почвата, в подпочвените води, във водоеми, реки и т.н. При използване на почистващи препарати спазвайте стриктно посочените на опаковката стойности за концентрацията им. При почистване на моторни превозни средства спазвайте местните разпоредби: не трябва да се допуска попадането на машинно масло в подпочвените води. Налягането е равномерно, но твърде ниско Упътване: някои от приспособленията предизвикват ниско налягане Дюзата е износена Заменете дюзата Спирателният кран е износен Натиснете спусъка 5 пъти последователно Електродвигателят работи, но налягането е ограничено или няма работно налягане Няма подаване на вода Включете подаването на вода Филтърът е запушен П очистете филтъра Дюзата е запушена Почистете дюзата Водоструйната машина се включва сама Помпата или пистолетът за пръскане не са уплътнени Обърнете се към оторизиран сервиз за електроинструменти на Бош Машината пропуска вода Помпата не е уплътнена Малко протичане на вода е допустимо; при по- интензивен теч се обърнете към оторизиран

Почистващият препарат не се

Почистващият препарат е твърде

Разредете го с вода Натрупвания или стесняване в дюзата за почистващ препарат Изплакнете с чиста вода или отстранете прегъването. Ако проблемът продължава, се обърнете към оторизиран сервиз. Симптоми Възможна причина Отстраняване OBJ_BUCH-2981-002.book Page 193 Wednesday, April 26, 2017 3:49 PM194 | Македонски F 016 L81 568 | (26.4.17) Bosch Power Tools

Водоструйната машина, принадлежностите й и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте водоструйни машини при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.
