HASZNÁLATI ÚTMUTATÓ POWX089 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata .............................. 4

7.4 A sebességfokozat beállítása előre ...................................................................... 6

7.5 Belső és külső pedál ............................................................................................. 6

7.6 A keverőeszköz átalakító használata .................................................................... 6

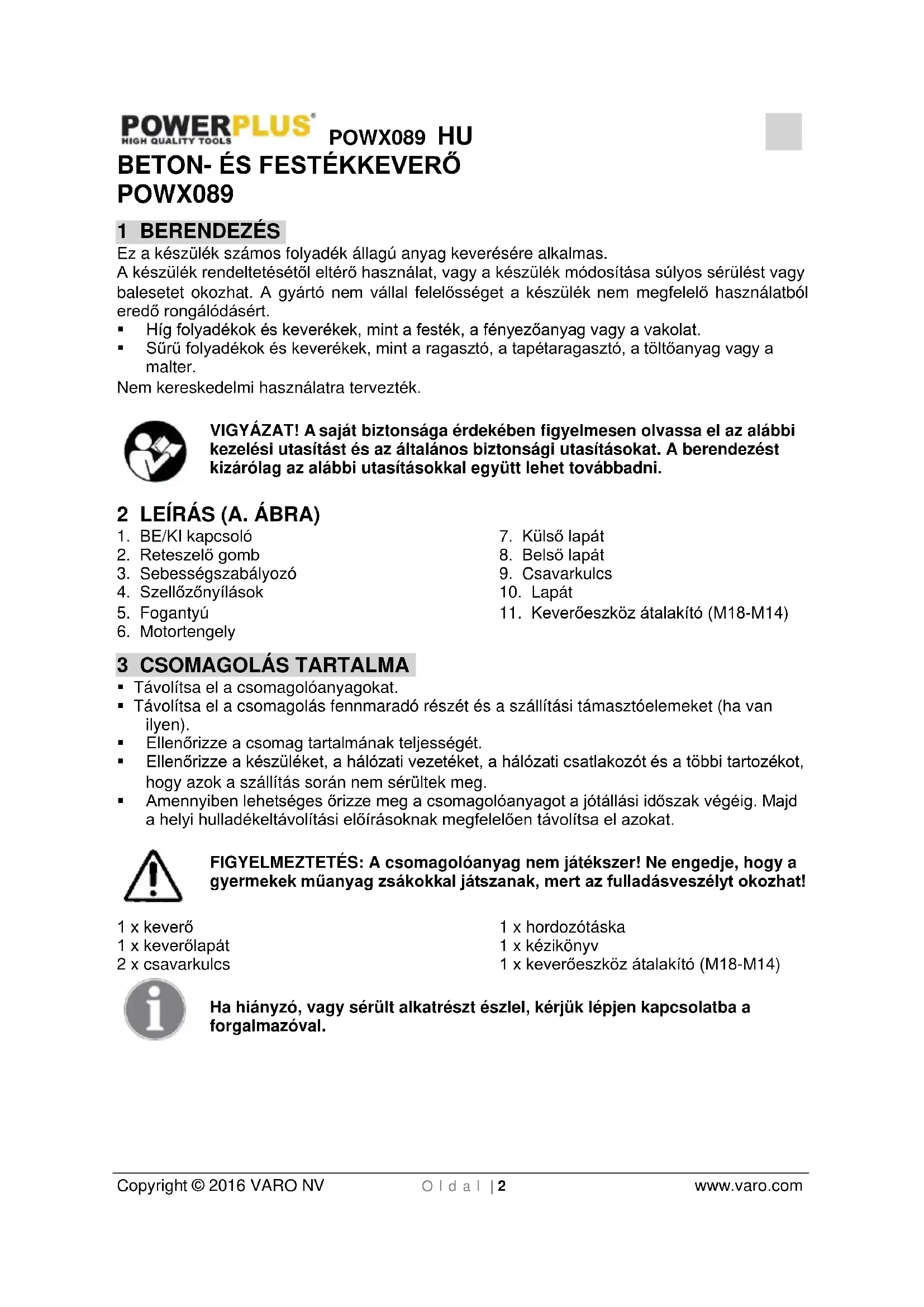

POWX089 1 BERENDEZÉS Ez a készülék számos folyadék állagú anyag keverésére alkalmas. A készülék rendeltetésétől eltérő használat, vagy a készülék módosítása súlyos sérülést vagy balesetet okozhat. A gyártó nem vállal felelősséget a készülék nem megfelelő használatból eredő rongálódásért. Híg folyadékok és keverékek, mint a festék, a fényezőanyag vagy a vakolat. Sűrű folyadékok és keverékek, mint a ragasztó, a tapétaragasztó, a töltőanyag vagy a malter. Nem kereskedelmi használatra tervezték. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

3. Sebességszabályozó

11. Keverőeszköz átalakító (M18-M14)

3 CSOMAGOLÁS TARTALMA

Távolítsa el a csomagolóanyagokat. Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen). Ellenőrizze a csomag tartalmának teljességét. Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x keverő 1 x keverőlapát 2 x csavarkulcs 1 x hordozótáska 1 x kézikönyv 1 x keverőeszköz átalakító (M18-M14) Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWX089 HU Copyright © 2016 VARO NV O l d a l | 3 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Használat előtt olvassa el a kezelési utasítást!

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.

Zaj elleni védőberendezés használata javasolt.

Porképződéskor viseljen maszkot!

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek. Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket. Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek. A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye. Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt. Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát. Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát. Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát. Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.POWX089 HU Copyright © 2016 VARO NV O l d a l | 4 www.varo.com

5.3 Személyi biztonság

Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat. Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát. Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll. A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben. Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek. Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata

Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat. Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul. Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást. A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják. Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók. Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.POWX089 HU Copyright © 2016 VARO NV O l d a l | 5 www.varo.com

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK HASZNÁLATÁHOZ A gép használata előtt szorosan húzza meg a keverőlapátot, és távolítsa el a csavarkulcsot. Tilos a készüléket robbanásveszélyes környezetben használni. Ne használja a készülékkel oldószer vagy 21 °C magasabb hőmérsékletű anyag keveréséhez. Tekerje fel a felesleges kábelt és kerülje a kábel megérintését. Csak a készülékhez megfelelő hosszabbítókábelt használjon. Be- és kikapcsolás előtt mindig ellenőrizze, hogy a pedál a tengelyben van-e. Tilos a készülékkel robbanó vagy gyúlékony anyagokat keverni. Keverés közben viseljen megfelelő egyéni szem-, hallás-, kéz- és légzésvédelmi eszközöket. A készülék nem alkalmas ehető dolgok keverésére. A készüléket nem lehet olyan alaposan megtisztítani, hogy az megfeleljen a higiéniai előírásoknak. 7 ÜZEMELTETÉS

A keverőlapát behelyezése előtt mindig húzza ki a csatlakozót a hálózati aljzatból! Először vegye a pedált (10) és csavarozza a nyolcszög alakú felső részt a motortengelyre (6). Ha a pedál (10) megfelelően illeszkedik, akkor szorítsa meg azt és a motortengelyt (6) is. Ellenőrizze, hogy a megfelelő csavarkulcsot (9) használja-e a különböző alkatrészeknél, máskülönben a készülék megsérülhet. Használja a csavarkulcsok egyikét a motortengely egy helyben tartásához, és használjon egy másik csavarkulcsot a pedál (10) meghúzásához. A pedál (10) eszköztartó elemről (6) történő levételéhez végezze el a folyamatot ellenkező sorrendben. Mindig a keverendő anyagnak megfelelő keverőrudat használja. Ha nem megfelelő keverőrudat használ, az szükségtelenül megterhelheti a gépet is, és Önt is.

A keverőrúdnak a keverőorsóról történő eltávolításához csavarozza ki órajárással ellentétes irányba. A keverőrúd beleszorulhat a tartóba. Ebben az esetben tartsa meg a tartót egy kulccsal, hogy az ne forduljon el.POWX089 HU Copyright © 2016 VARO NV O l d a l | 6 www.varo.com

7.2 Be- és kikapcsolás

A készülék bekapcsolásához nyomja meg a kapcsolót (1), tartsa lenyomva, majd nyomja meg a reteszelő gombot (2). Kikapcsoláshoz engedje ki a kapcsolót (1) és a reteszelő gombot (2).

7.3 Folyamatos működtetés

A készülék folyamatos működtetéséhez folyamatosan benyomva kell tartani a be/ki kapcsolót (1).

7.4 A sebességfokozat beállítása előre

A sebességet a sebességszabályozóval (3) előre be lehet állítani fokozatmentesre. A szükséges sebesség függ a keverendő anyag minőségétől; javasoljuk, hogy a sebességfokozat megállapításához végezzen előzetes gyakorlati tesztet.

1. szint min. teljesítmény = LASSÚ

6. szint max. teljesítmény = GYORS

7.5 Belső és külső pedál

A belső és külső pedál különböző sebességtartománnyal rendelkezik: Belső pedál 290 min-1-től 480 min-1-ig Külső pedál 380 min-1-től 620 min-1-ig A sebességszabályozóval (3) a készülék működése közben is lehet sebességet váltani.

7.6 A keverőeszköz átalakító használata

Az M14-es pedál használatához szerelje fel az átalakítót (11) a motortengelyre (6). Ellenőrizze, hogy az átalakító (11) is és a pedál (10) is megfelelően rögzítve van-e a használathoz.

8 KARBANTARTÁS ÉS TISZTÍTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését. Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után. Tartsa a szellőzőnyílásokat portól és piszoktól mentesen. Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát. Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.POWX089 HU Copyright © 2016 VARO NV O l d a l | 7 www.varo.com

POWX089 Feszültség / Frekvencia 230V / 50 Hz Teljesítményszükséglet 1600W Belső lapát: 290-480 min-1 Külső lapát: 380-620 min-1 Keverő átmérője: 140 mm 10 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 89 dB(A) Hangteljesítményszint LwA 100 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint): 2,76 m/s² K = 1,5 m/s²

A sérült kapcsolókat szerviz-részlegünkben kell kicserélni. Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.

Alaposan tisztítsa meg az egész gépet és annak alkatrészeit Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulásátPOWX089 HU Copyright © 2016 VARO NV O l d a l | 8 www.varo.com

Az alábbi termékre 36 hónapos jótállási idõszak érvényes, mely azon a napon lép életbe, amikor az elsõ felhasználó megvásárolja a terméket. Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát. A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás. A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget. A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el. Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot. A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg. Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani. Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó. A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén. Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik. Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...) A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni. A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt..

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskondjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWX089 HU Copyright © 2016 VARO NV O l d a l | 9 www.varo.com

15 MEGFELELŐSÉGI NYILATKOZAT

• VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa : Beton- és festékkeverő Márkanév PowerPlus Cikkszám : POWX084 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); 2014/30/EU 2006/42/EC 2011/65/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); EN60745-1 : 2009 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2014 EN61000-3-3 : 2013 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el, Hugo Cuypers Szabályozási Ügyek - Megfelelőségi Menedzser Dátum: 01/12/2016POWX089 RU Copyright © 2016 VARO NV С т р . | 1 www.varo.com 1 ОБЛАСТЬ ПРИМЕНЕНИЯ p. 2
