GTE 830 - Fűkasza Wolf Garten - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ GTE 830 Wolf Garten

1 középs fogantyú 2 késél 3 be- / kikapcsoló 4 föls fogantyú, kábelkihúzás gátlóval 5 beállító a függleges vágáshoz 6 szálkazetta 7 gyorsító automatika

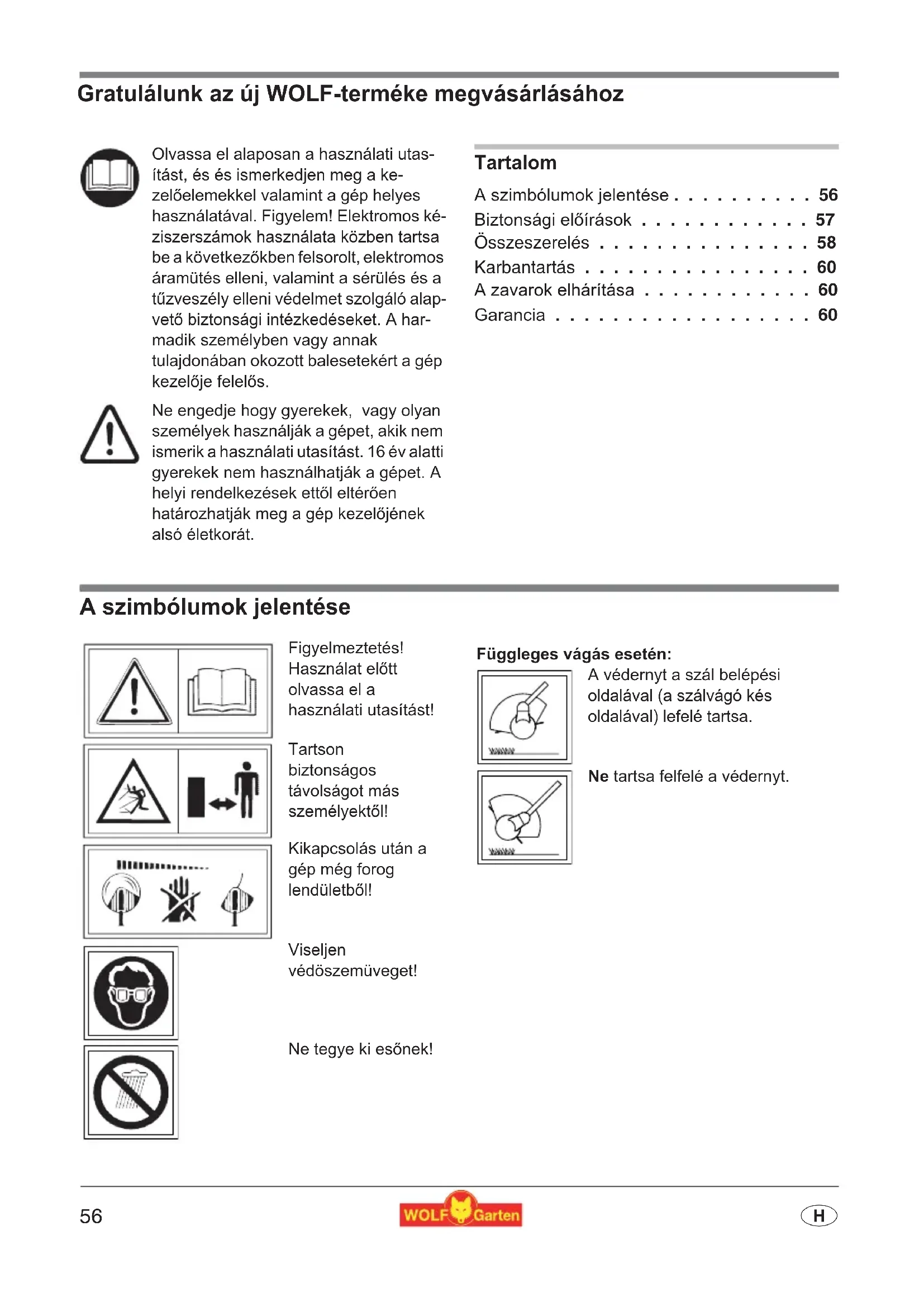

• H Gratulálunk az új WOLF-terméke megvásárlásához Tartalom A szimbólumok jelentése p. 56
• Biztonsági elírások p. 57
• Összeszerelés p. 58
• Karbantartás p. 60
• A zavarok elhárítása p. 60
• Garancia A szimbólumok jelentése Olvassa el alaposan a használati utas- ítást, és és ismerkedjen meg a ke- zelelemekkel valamint a gép helyes használatával. Figyelem! Elektromos ké- ziszerszámok használata közben tartsa be a következkben felsorolt, elektromos áramütés elleni, valamint a sérülés és a t¥zveszély elleni védelmet szolgáló alap- vet biztonsági intézkedéseket. A har- madik személyben vagy annak tulajdonában okozott balesetekért a gép kezelje felels. Ne engedje hogy gyerekek, vagy olyan személyek használják a gépet, akik nem ismerik a használati utasítást. 16 év alatti gyerekek nem használhatják a gépet. A helyi rendelkezések ettl eltéren határozhatják meg a gép kezeljének alsó életkorát. Figyelmeztetés! Használat eltt olvassa el a használati utasítást! Tartson biztonságos távolságot más személyektl! Kikapcsolás után a gép még forog lendületbl! Viseljen védöszemüveget! Ne tegye ki esnek! Függleges vágás esetén: A védernyt a szál belépési oldalával (a szálvágó kés oldalával) lefelé tartsa. Ne tartsa felfelé a védernyt. Eredeti üzemeltetési útmutató57 p. 60

Biztonsági elRírások Általános tanácsok z Ez a f¥szegély nyíró magánhasználatra készült, gyepfelületek szegélyének és kisebb pázsitfelületek nyírására. Ez a f¥szegély nyíró nem használható nyilvános helyeken, közparkokban, sportlétesítményekben, utcákon valamint a mez- és erdgazdaságban. z A használó testi épségének védelme érdekében a berendezés nem használható: – bokrok és sövény nyírására, – virágok vágására, – komposztáláshoz történ aprításra. z A készüléket nem használhatják tapasztalatlan és / vagy ismerethíjas személyek, vagy olya-nok, akik lelki, ¦ zikai vagy érzékszervi adottsá-gaik korlátozottak, hacsak a biztonságukért felels személy a használatra be nem tanította és nem felügyeli ket. z 16 éven aluli gyermekek a berendezést nem használhatják. z A gépet nem szabasd használni, ha a közelben személyek (különösen gyermekek) vagy állatok tartózkodnak; az okozott kárért Ön a felels. z Szakítsa meg a munkát, ha ember, különösen ha gyermek vagy ha állat jön a közelébe. z A berendezést csak nappali fénynél vagy megfelel mesterséges világítás mellett használja. z Csak száraz idben használja a f¥szegély nyírót, s ne hagyja a f¥ben feküdni. z Soha ne szereljen rá fémes vágóeszközt. Használat elRtt z Tisztítsa meg a pázsitfelületet az idegen testektl, pl.: ágak, kövek, drótok, stb. A munka közben is ¦ gyeljen ezekre. z Rendszeresen ellenrizze a készülékre szerelt csatlakozó kábel és a hosszabbító szigetelésének sértetlenségét és azt, hogy nem öregedett-e el. Csak kifogástalan állapotút használjon! z Sohase használjon sérült biztonsági felszerelés¥, vagy burkolatú gépet. z Biztonsági okokból csak eredeti, vagy a gyártó által elfogadott alkatrészeket használjon. Kicserélésekor tartsa be a beépítési elírásokat! z A gép beállítása, tisztítása vagy a kábel ellenrzése eltt húzza ki a dugaszoló aljzatból. z A használatba vétel eltt és mindenféle ütközés után ellenrizze a csatlakozó kábel sérülését, kopását, és végeztesse el a szükséges javítást. Kábel z Kizárólag olyan toldókábelt használjon, aminek keresztmetszete legalább 3 x 1,5 mm

és hoszsza max. 25 m: – a gumikábel legyen legalább HO7 RN-F típusú – a PVC kábel legyen legalább HO5 VV-F típusú (az ilyen kábel nem használható tartósan kültérben - pl. kerti dugaszoló aljzathoz talajba fektetve, tószivattyú bekötésére vagy szabad-ban történ tárolásra). z A szabad térben, változó helyen használt készülékeket csak hibaáram-relével védett áramkörre szabad csatlakoztatni. z Használjon maximum 30 mA névleges érték¥ hibaáram relét (FI-relé). z Rögzítse a csatlakozó kábelt a kitépés elleni védelembe. Ne hagyja a kábelt élekhez, hegyes tárgyakhoz dörzsöldni. Ne vezesse át a kábelt ablak- vagy ajtóréseken. A kapcsolóelemeket nem szabad eltávolítani vagy áthidalni (pl.: a kapcsoló karját a tolókarhoz kötözni). Munka közben z Kezét és lábát mindig tartsa távol a vágóeszköztl, különösen ha bekapcsolja a motort. z Vigyázzon, nehogy megsebesüljön a fölösleges szálat levágó felszerelésen. Újabb szál kihúzása után tartsa a gépet normális munkahelyzetében, mieltt a motort bekapcsolja.58

z Bekapcsolás eltt tartsa a f¥szegély nyírót a pázsittal párhuzamosan, különben balesetet okozhat. z Munka közben is tartson biztonsági távolságot a forgó száltól. Ne nyúljon a forgó szálhoz. z Mindig viseljen megfelel munkaruházatot; ne hordjon b ruhát, mert azt vágóeszköz elkaphatja. Ers cip! Védje lábát is (pl.: hosszú nadrág). z Hordjon védszemüveget! z Kapcsolja ki a motort, amíg a készüléket egyik munkahelyrl a másikra viszi. z Különösen is vigyázzon ha hátrafelé mozog. Elesés veszély! z Tartsa távol a csatlakozó kábeleket a vágószerszámtól. z Ha használat közben megsérül a csatlakozó kábel, azonnal feszültségmentesítse, pl. a dugaszoló aljzatból való kihúzással. Ne érjen a kábelhez, mieltt leválasztotta azt a hálózatról. z Munkaszünetekben se hagyja felügyelet nélkül hever-ni a f¥szegély nyírót. Tárolja biztonságos helyen. z A készülékre szerelt biztonsági felszereléseket nem szabad eltávolítani, kiiktatni vagy áthidalni (pl.: nem szabad a kapcsoló fogantyúját a tolókarhoz kötözni). z Ne üsse a földhöz vagy falszegélyhez a száltartó dobozt. Ha a száltartó ers ütést kapott ¦ gyelje, hogy nem rázkódik-e ersebbe a fogantyú. Ha ezt érzékeli, ellenriztesse a gépet egy márkaszervizben. A munka után z Húzza ki a dugaszoló aljzatból és ellenrizze a berendezés sértetlenségét. z Leállításkor: Figyelem, veszély! A motor leállítása után a vágóeszköz még tovább mozog! z Mindig várja meg a vágóeszköz megállását. z A tisztítási és karbantartási munkákat, valamint a biztonsági felszerelések eltávolítását és a szálkazetta cseréjét, kizárólag kikapcsolt vágóeszközök, leállított motor, és kihúzott hálózati csatlakozó mellett végezze el. Csak eredeti WOLF szálkazettákat használjon, ügyeljen a beépítési útmutatóra. z Nem szabad a f¥szegély nyírót folyó víz alatt tisztítani, különösen sem nagynyomású mosóval. z A készülék javítását csak WOLF szervizállomás vagy meghatalmazott márkaszerviz javíthatja. z Ügyeljen arra, hogy ne tömdjenek el a levegbeszívó nyílások. z Ne tárolja a készüléket gyermekek által hozzáférhet helyen. Hulladékelhelyezés Összeszerelés Provozní doby z Respektujte prosím regionální pedpisy. A középsR fogantyú beállítása Az forgatógombbal a testmagasságának megfelelen állíthatja be a középs fogantyút. A kábelkihúzás gátló A vezetfogantyún elhelyezett kábelkihúzás gátló megakadályozza, hogy véletlenszer¥en szétcsússzon a hosszabbító kábel csatlakozója. Tilos az elektromos berendezéseket a háztartási hulladékkal együtt kidobni. Az elhasznált berendezéseket, tartozékokat és csomagolóanyagokat környe- zetbarát módon kell elhelyezni.

Csatlakoztatás a csatlakozóaljzatra (230 volt, 50 Hz)

A gépet csak olyan csatlakozóaljzatra csatla- koztassa, amelyet egy 10-16 Amp. tehetetlen biztosíték vagy B típusú LS-kapcsoló B biztosít. 3 Megjegyzés: Maradékáram elleni védel- mi berendezés Ezek a védelmi berendezések megóvják a súlyos sérülésektl és védelmet nyújtanak szigetelési hibákkal szemben, amikor me- gérinti a sérült drótot és bizonyos esetek- ben, akkor is, amikor feszültség alatti drót sérül meg. z Azt ajánljuk, hogy a berendezést csak olyan hálózati konnektorba dugja be, amely maradékáram védelemi berende- zéssel (RCD) rendelkezik, melynek ma- radékárama nem több, mint 30 mA. z Összeilleszthet készletek kaphatók a régi berendezésekhez. Kérje ki villa- mossági szakember véleményét Munkahelyzet A szabad vágáshoz és az élek igazításához kb. 30° az ideális (3. ábra). Szabad vágáskor a teste eltt, félkörben mozgassa a készüléket. Gyepszegélyek függRleges igazítása A gép átállítható a függleges igazításhoz. Tartsa szilárdan a gépet. Húzza meg a rudat, majd forgassa el 180°-kal, amíg a helyére pattan. . Be- / kikapcsolás Szál utánállítás A szál utánállítását automatika végzi. Röviden koccantsa a forgó gépet szilárd aljzathoz, pl. járdalap (a szükséges er kb. 3 kg). Ezáltal kb 2,5 cm szál automatikusan kieresztdik. 3 Nyírási tanácsok z A magas füvet lassan, több lépésben vágja le. z A készülék vágószálát csak annyira közelítse a fák és bokrok kérgéhez, hogy az ne sérüljön meg. z Falak és járólapok túl ers érintése fokozott szálfogyást okoz. z Meghosszabbíthatja f¥szegély nyírójának élettartamát, ha minden használat után kitisztítja a szellznyílásokat és eltávolítja a készülék aljáról a f¥maradványokat.

Karbantartás A szálkazetta cseréje 1 A kikapcsolás után a vágószál még forog! A készüléken végzett minden munka elRtt húzza ki a hálózati csatlakozót!1. Fogja meg a kazetta házát, a fedt a nyíllal jelzett irányban forgatva vegye le, vegye ki az üres szálkazettát .2. Az új orsó száljának végét dugja át a szemen (1). 3 Eközben ne húzza ki a szál végét az orsó tartórésébRl (2).3. Az orsót tolja a fém gombra . Addig húzza a szálat, amíg az kiakad az orsó tartórésébl. 3 Ügyeljen a szál, orsó és szem közötti, megfelelR helyzetére4. Tegye fel a fedelet. Az egyik nyílnak eközben a szem felé kell mutatnia (1). Nyomja rá a fedt és forgassa a hallható rögzítdésig! (2). 1 Bekapcsoláskor a szál méretre vágódik. A készüléket csak a munkahelyzetében kapcsolja be. A zavarok elhárítása Garancia Minden országban érvényesek az általunk vagy a for-galmazónk által kiadott szavatossági feltételek. Min-den készülék üzemzavarait térítésmentesen, a szavatosság keretein belül elhárítjuk, amennyiben azok anyag- vagy gyártási hibák miatt keletkeztek.

Probléma Lehetséges okok SegítségNem m¥ködik gyorsító automatika• üres az orsó• Nézze meg a szálkazetta cseréjét (RQ-FA 7117 081).• Elszennyezdött a piros gomb és az orsó közötti fogazás.• A részeket kefével tisztítsa meg.• Leszakadt a vágószál és behúzódott az orsóházba.• A vágószál beakadt az orsóba.• Vegye ki az orsót, enyhén feszítve csavarja fel újra a szálat majd helyezze vissza az orsót.• A vágószál az orsóhoz hegesztdött. • Távolítsa el az odahegesztdött szálrészt, enyhén feszítve csavarja fel újra a szálat majd helyezze vissza az orsót Kétség esetén mindig keressen fel egy WOLF márkaszervizt. 1 Minden esetben állítsa le és húzza ki a készülék csatlakozóját, mielRtt ellenRrzést, karbantartást vagy a hengeren munkát végez.61

/ L WAg ); H-Mért / garantált hangteljesítmény (L
