GEBRUIKSAANWIJZING GTE 830 Wolf Garten

1 Middelste handgreep
2 Draadmes
3 In- en uitschakelaar
4 Bovenste handgreep met kabeltrekontlasting
5 Afstelling voor het loodrecht snijden
6 Draadspoel
7 Tip-automaat

F

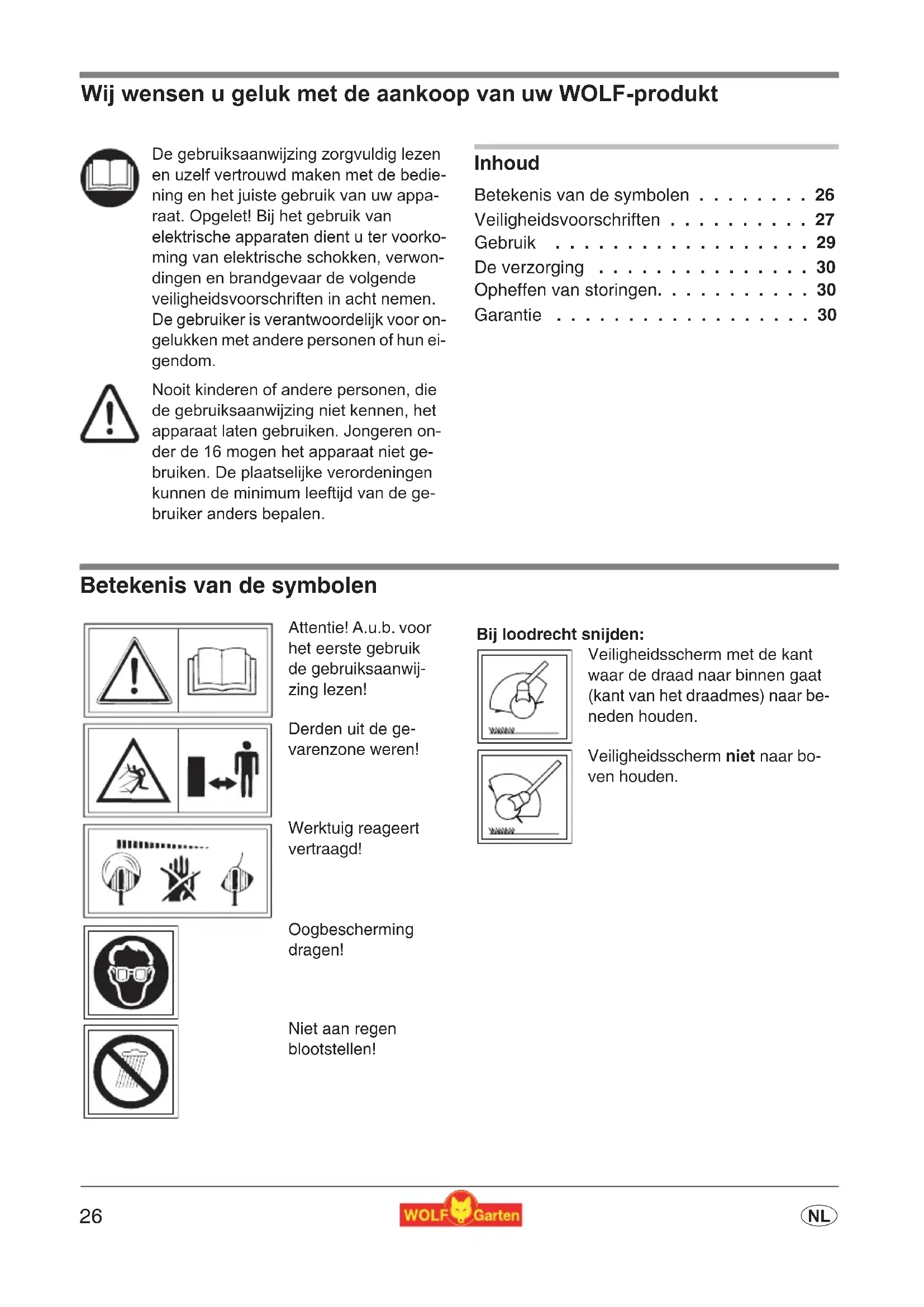

Wij wensen u geluk met de aankoop van uw WOLF-produkt

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd make met de bedienning en het juiste gebruik van uw apparaat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondenen en brandgevaar de volgende veiligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere Personen of hun eigdom.

Nooit kinderen of andere Personen, die de gebruiksaanwijzing nicht kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen konnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen 26

Veiligheidsvoorschriften 27

Gebruik 29

Deverzoring 30

Opheffen van storingen. 30

Garantie 30

Betekenis van de symbolen

Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwijzing lezen!

Derden uit de gevarenzone weren!

Werktuig reageert
vertraagd!

Niet aan regen bloootstellen!

Bij Ioodrecht snijden:

Veiligheidsschem met de kant waar de draad maar binnen gaat (kant van het draadmes)aar beneden honden.

Veiligheidsschem nicht maar boven honden.

Veiligheidsvoorschriften

Algemene aanbevelingen

• Algemene aanbevelingen voor graskanten, zoals Kleinere graskanten en gazonsuit de partikuliere sektor. De draadmaier is nicht bestemd voor gebruik in parken, sportvelden en in de landbouw.
• Om verwondingen te voorkomen mag de draadmaier Niet worden gebruikt:
• voor het maaien van struiken en hagen;
• voor het maaien van bloemen;
• voor het verkruimelen van kompost.
• Deze apparaten zich er zich voor bestemd om gebruikt te worden door personen zonder ervaring en/of kennis of door personen met beperkte psychische, sensorische en gee-stelijke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geinstruendum door personen die verantwoordelijk zijk voor hun veiligheid.
• Personen diejonger zich dan 16aar mogen de apparaten nicht bedieren.
• Onderbreek het werkken met de machine, wanneer Personen, vooral kinderen of huisdieren in de buurtহ.
• Er mag nicht met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of diearen in de buurt�. U bent voor eventuele verwondingen verantwoordelijk.
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaier alleen bij droog waar gebruiken en Niet in de regen lately liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objekten uit het gazon. Letijdens het gebruik op onregelmatigheden.
• De verlangkabel dient regelmatig op beschadigingen en slijtage gekontroleerd te worden. Alleen dan gebruiken als de verlangkabel voor 100% in orde is.

• Het apparaat Niet gebruiken als de bescherm-kap of andere onderdelen zwaar beschadigd zichn.

• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het verwangen van de onderdelen op de aanwijzingen.

• Voor het instellen of schoonmaken van het apparaat of voor controleren of de aansluitkabel kapot is, het apparaat uitzetten en de stekker eruit halen.
• Voor het inschakelen van de machine en na botsingen, contrôleert u de machine op zichbare slijtage of beschadigingen en LASTU nooodzakelijkreparatiesuitvoeren.

Kabels

Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3× 1,5mm^2 en een max. lengte van 25m

• wanner rubber slangleidingen, dan nicht Lichter dan type HO7 RN-F

• wonneer PVC slangleidingen, dan nicht lichter dan type HO5 VV-F (leidingen van dit type zichn nicht geschikt om constant in de open lucht gezruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vrijpomp of voor opslag in de open lucht)

• Ze要去en beveiligd zich gegen opspattend water.

• Gebruik een aardlekbveiliging (RCD) met een lekstroom van maximaal 30mA .
• Bevestig de aansluitkabel aan de kabelontlasting. Laat de kabel Niet gegen randen, suntige of scherpe voorwerpen aan schuren. Klem de kabel Niet tussen deuropingen of raamkieeren. Schakelvoorzieningen mogen Niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang).

Bij gebruik

Houdt alkijd uw handen en voeten van de snij-voorziening weg, vooral wanner u de motor inschakelt.

Vermijd enig letsel aan elke voorziening, die dient voor het afsnijden van de draadlengte. Na het uittrekken van een neue draad houdt u de machine altijd in de normale werkpositie, voordat deze worden ingeschakeld.
- De draadmaaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voorkomen.
- Altijd een veilige afstand van de draaiende draad innemen.
Ogen beschemen!
Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag stevige schoenen en beschemuw benen door het dragen van een lange broek.
Bij het lopen van de ene maar de andere werkplek dient de motor uitgeschakeld te zichn.
Wees vooral voorzichtig bij achteruitlopen.
Houdt de verlangkabel uit de buurt van de maaikop.
- Als de aansluitkabel gedurende het gebruik worden beschadigd,要去 deze onmiddelijk van het net worden gezcheiden. Kabel Niet aanraken voordat deze van het gezcheiden is.
- Het apparaat bij rustpauzes nicht onbeheerd la-ten liggen. Berg het veilig op.
- De in het apparaat geinstalleerde schakelaars mogen Niet verwijderd worden of door middel van omleidingen uitgeschakeld worden.
- De draadcassette nicht gegen de bodem of de muur latent stoten. Als de draadcassette eenmaal is beschadigd, dan voelt u dit aan vibratie in de handgreep. Wanner het hegal is, dan dient de draadmaaier gekontroleerd te worden.

Na het gebruik

• Verwijder na het gebruik de voedingsstekker en controller de machine op beschadigingen.
• Let op bij het uitschakelen, want de motor loopt nog even door.
  Wachten tot de motor stilstaat.
• Het onderhoud en het reinigen van het apparaat mag alleen met een stilstaande motor gebeuren en indien het apparaat Nieteer op de elektriciteit is geschakeld. Let op, alleen originele WOLF draadcassettes gebruiken. Montage-aanwijzigingen opvolgen.
• De draadmaaier mag nicht met stromend water en vooral nicht onder hoge druk gereinigd worden.
• Reparaties mogen alleen door de WOLF officièle werkplaatsen worden uitgevoerd.
• Let erop, dat luchtopeningen nicht zich verstopt.
  Berg de machine nicht op binnen handbereik van kinderen.

Afvalverwijdering

Afgedankte elektrische apparatuur mag Niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Middelste greep bevestigen A

De handgreep(Int) u demonteren door de draaiknop zijwaarts en loodrecht le verstellen.

Kabel maar de trekontlasting leiden B

De trekontlasting in de geleidingsgreep voorkomt dat de verlengingskabel los raakt.

Aansluiten op de wandcontactdoos (230 Volt, 50 Hz)

• Het apparaat slechts aansluiten op wandcontactdozen die gezekerd zich met een 10-16 A zekering met. trage smeltveiligheid (of 16A zekeringautomaat).

Opmerking: Aardlekschakelaar

Deze veiligheidsvoorzieningen beschemmen gegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige isolatie en in sommige gevalen ook bij beschadigden aan spanningvoerende kabels.

We adviseren dat het apparaat slechts aangesloten worden op een stopcontact dat beschermd is met een aardlekschakelaar met een lekstroom van nicht meer dan 30mA
Vervangende onderdelen zich verkrijgbaar voor oude installations. Raadpleeg hiertoe een elektrotechnischvakman.

Werkstand C

De optimale werkhoek voor het knippen bedraagt ca. 30^ . Bij het vrij snijden (zonder bodemcontact) het apparaat in een halve cirkel voor het lichaam zwaaien.

Loodrecht trimmen van graskanten D E

Het apparaat kan op loodrecht trimmen worden ingesteld. Apparaat vasthouden. Buis uittrekken en 180^ draaien tot deze hoorbaar vastklikt. D

In -/uitschakelen F

Snijdraadtoevoer G

De snijdraad worden toegevoerd door de tip-automaat. Het draaiende apparaat even gegen een harde ondergrond drukken, bijv. een trottoirtegel (aandrukkracht ca. 3 kg). Daardoor worden ca. 2,5 cm snijdraad toegevoerd.

i Tips voor het trimmen

• Hoog gras langzaam en trapsgewijs snijden.
• De strimmer met draad nicht te damit bij bomen en struiken houden zodat de stam nicht worden beschadigd.
• U kunt de levensduur van uw trimmer verlengen door voor of na elk trimmen de ventilatiesleuven te reinigen en de grasresten aan de onderkant van het toestel te verwijderen.

De verzorging

Draadspoel verrangen

Snijgereedschap staat nicht meteen stil! Vóró alle werkzaamheden aan het toestel de stekker uittrekken!

1. Spoelhuis vasthouden, deksel in de richting van de pijl „AUF" (open) draaien en wegne-men, lege draadcassette eruit nemen H
2. Het uiteinde van de draad op de neue spoel door het draaddoog steken 1).

Daar bij de draad Niet uit de bevestigings-sleuf van de soel losmaken 2).

1. Spoel over de metalen knop schuiven. Aan het uiteinde van de draad trekken, tot de draad uit de bevestigingsleuf van de spoel losraakt K. Let op correcte positie van de draad van de spoel maar het oog
2. Deksel aanbrengen. Eén van de beiden pijl- merktekens要去aar bijaar het oog wijzen L (1). Deksel aandrukken enaar rechts draaien tot deze hoorbaar vastklikt! 2

Bij het inschakelen worden de draad op werklengthe afgesneden. Apparaat alleen in werkstand inschakelen.

Opheffen van storingen

Probleem Mogeli	ke oorzaak Opheffen door
Tip-automaat functioneert nicht.	• Spoel leeg.	• Zie verwisselen van de draadcassette RQ-FA (7117 081)
	• Verstelmechanisme en doorvoerknop is verstopt.	• Delen met de borstel van vuil reinigen.
	• Draad is afgeb broken en in de cassette teruggetrokken.	• Draadcassette verwijderen en verwolgens de draad geleidelijk opwinden en verwolgens cassetteeer monteren.
	• Draad heeft zichzelf om de spoel vast-geklemd.
	• Draad is om de spoel gesmolten.	• Gesmolten draad verwijderen en verwolgens de draad waar geleidelijk op-winden en de cassetteeer monteren.

Opgelet! Bij alle overige storingen dient het apparaat bij een WOLF werkplaats aangeboden te worden.

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kos-teloos in het kader van de garantie, indien een materiaal- of produitiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbij-zijnde vestiging.
