MANUALE UTENTE GTE 830 Wolf Garten

1flmpfugnatura centrale
2 Misuratore del filo
3 Interrutore per avviare
4 Impugnatura superiore con eliminazione trazione cavo
5 Fegolazione per il taglio verticale
6 Cassetta filo
7 Regolazione automatica fine

GB

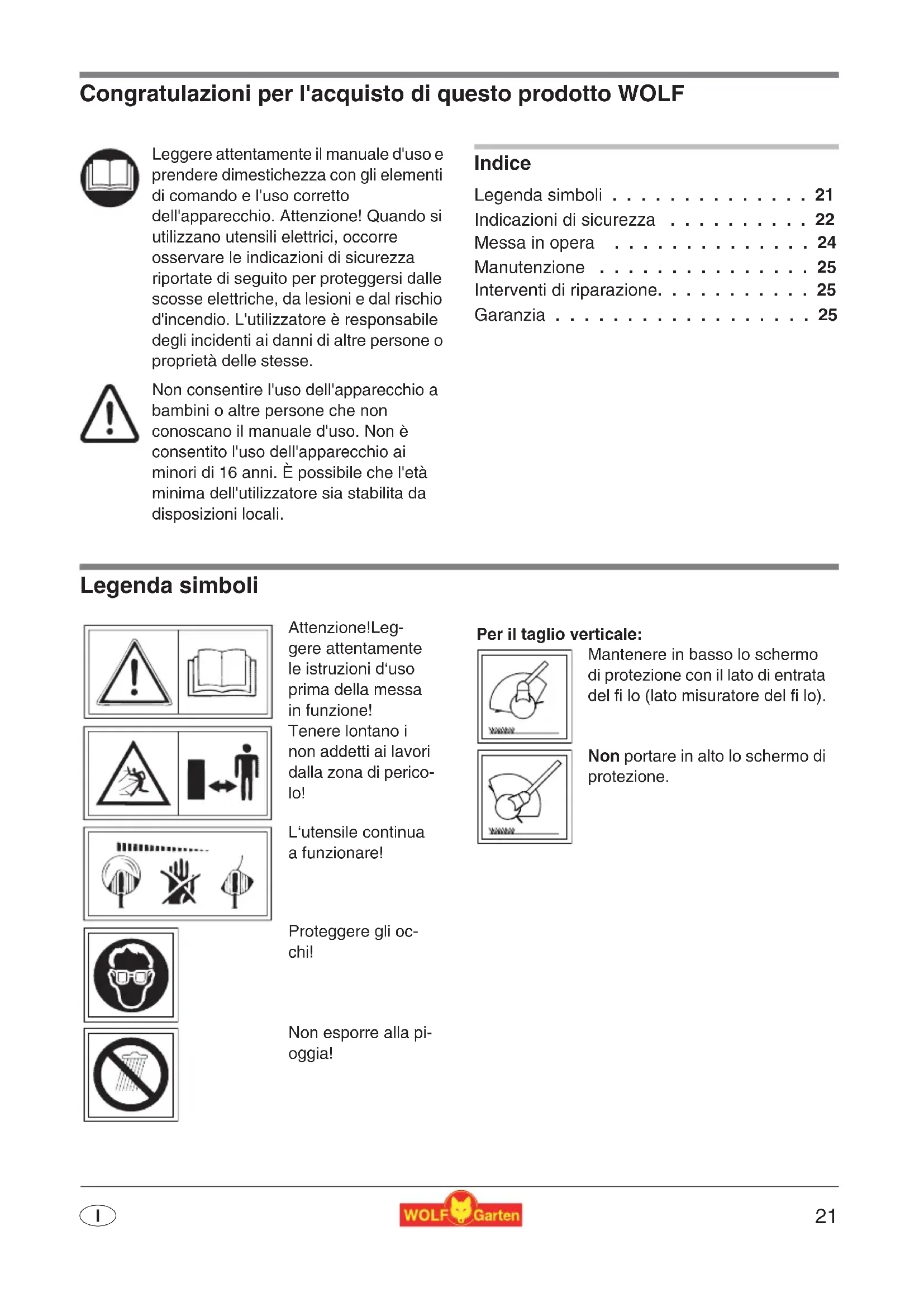

Congratulations per l'acquisto di quello prodotto WOLF

Leggere attendamente il manuale d'uso e prendere dimestichezza con gli elementi di lavoro e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzato utensili elettrici, occorre osservare leindicazioni di sicurezza riportate di seguito per proteggersi dalles scosse elettriche, da lesioni e dal rischio d'incendio. L'utilizzatore è responsabile degli incidenti ai danni di altre persono o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persona che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. è possibile che l'età minima dell'utilizzatore sia stabilita da disposizioni locali.

Indice

Legendasimboli 21

Indicazioni di sicurezza 22

Messa in opera 24

Manutenzione 25

Interventi di riparazione. 25

Garanzia 25

Legendasimboli

Attenzione! Leggere attendamente le istruzioni d'uso prima della messa in funzione!

Tenere lontano i non addetti ai lavori alla zona di pericolo!

L'utensile continua a funzionare!

Proteggere gli occhi!

Non esporre alla pioggia!

Per il taglio verticale:

Mantenere in basso lo schermodo protezione con il lato di entrata del fi lo (lato misuratore del fi lo).

Non portare in alto lo schermo di protezione.

Indicazioni di sicurezza

Avvertenze generali

• Questa rotofalce è stata progettata per la manutenzione di bordure, nonché di superfi ci erbose e piccoli prati. Questa rotofalce non va usato per impiante pubblici, parchi, centri sportivi, vicino a strade ecc. nonché in agricoltura o in silvicoltura.
  Per salvaguardare l'incomità fi sica dell'utente, la rotofalce non deve essere utilizzata:
  -per spuntare siepi, cespugli e macchie;
  -per tagliare fi ori;
  -per sminuzzare prodotti destinati alla produzione di compost
• Questi appearecchi non sono destinati ad essere re usati da persone molto esperti e/o non informate o da persona con limitate capacità fisiche, sensoriali o mentali, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima istruzioni sulle modalità d'uso degli appearecchi.
  Gli apparecchi non possono essere azionati dai giovani di età inferiore a 16 anni.
• Interrompere la macchina se nelle vicinanze si trovano persone, soprattutto bambini o animali domestici.
  L'apparecchio non può essere messo in funzioni se persone (in particolare bambini) o animali si trovano nelle sue immeditate vicinanze; sarete responsabili per i danni eventualmente provocati.
  Utilizzare la macchina solo durante il giorno oppure se vi è una buona illuminazione artificiale.
• Usare la rotofalce soltanto quando il tempo è asciutto e non lasciarla esposta.
  Non installare mai elementi di taglio in metallo.

Prima dell 'utilizzo

Ripulire l'erba da corpi estranei quali rametti, pietre,pezzi di ferro ecc.Fare attenzione ai corpi estranei anche durante la tosatura.
- Il cavo dell'alimentazione installato sull'esterno dell'apparecchio e la prolunga devono essere controllati regolarmente in relazione a

eventuali danni ed allo stato di invecchiamento. Utilizzarli solo se sono in perfette condizioni.

Nonutilizzare mai I'apparecchio se vi sono dispositivi di sicurezza o copertura danneggiate.
- Per ragioni di sicurezza devono essere utilizzati sostanto ricambi originali o approvati dal produttore. Nella sostituzione, rispetto le istruzioni per l'installazione!
- Spagnere l'attrezzo e staccare la spina prima di regolare o pulire l'attrezzo o di controllare se il cavo di collegamento sia attorcigliato o daneggiato.
- Prima della messa in funzione e in seguito ad urto, eseguire un controllo accurato della machine per verifi care l'eventuale presenza di usura o danni, e fare eseguire i lavori di riparazione necessari.

Cavo

• Utilizzare esclusivamente prolonghe con una sezione di almeno 3 × 1,5 ~mm^2 e una lunghezza massima di 25 ~m :

• eventuali cavi in gomma flessibile devono essere del tipo HO7 RN-F o superiore

• eventuali cavi in PVC devono essere del tipo HO5 VV-F o superiore (i cavi di quello tipo non sono adatti per l'impiego continuo all'aperto - come p. es. posa molto terra per il collegamento di una presa elettrica da giardino, collegamento di una pompa per laghetti o conservazione all'aperto.)

• Essi devono essere protetti dagli spruzzi d'acqua.

• Utilizzare un dispositivo di sicurezza per correnti di guasto (RCD) con una corrente di guasto di non除外 30mA .
  Fissare il cavo di collegamento allo sgrvio di tiraggio. Non far sfregare oggetti appuntiti o taglientiagli spigoli.Non schiacciare il cavo attraverso fissure della porta o spalti delle finestre.I dispositivi di commutazione non devono essere rimossi o superati (ad es.

Attaccando la leva di lavoro al manico di guida).

Durante I'utilizzo

• Tenere sempre mani e piedi a una certa distanza dal dispositorio di taglio, in modo particolare quando si avvia il motore.
• Fare attentzione a evitare lesioni ad agli dispositivo che serve alla lunghezza del fi lo per tagliare. Dop o l'estrazione di un nuovo fi lo, mantenere sempre la macchina nella normale posizione di lavoro prima di metterla in funzione.
  La totofalce, quando vienne avviata, delve es-. sere tenuta parallela al prato, per evitare inci denti.
• La distanza di sicurezza dal fi lo rotante deve essere rispetto while duringe l'utilizzo. NonMETTERE le mani nel filo rotante.
• Mettere gli occhiali di protezione!
• Indossare sempre abiti indicate per il lavoro; non capi molto larghi ecc., che possono restare impigliati nel meccanismo di taglio. Calzature resistenti! Proteggereanche le gambe (ad esempio mediante pantaloni lunghi).
• Durante il trasporto fi no ai singoli punti di utilizzo, è necessario spegnere il motore.
• Fare particolare attenzione quando si cammi-na all'indietro: c'è il pericolo d'inciampare!
• Tenere il cavo di alimentazione lontano dal meccanismo di taglio.
  Se il cavo elettrico viene danneggiato durante l'uso, staccare immediatamente la spina alla presa di corrente. Non toccare il cavo primadi aver molto la spina.
  Nelle pause tra i vari utilizzi non lasciare incustodita la rotofalce! Si raccomanda di tenerla in un luogo sicuro.
• I dispositiivi di attivazione installati sull'apparecchio non devono essere rimossi o bypassati, ad esempio legando al manico l'interruttore con richiamo.
  Non sbattere la scatola del fi lo contro il terreno e non farla picchiare contro gli spigoli dei muri. Se la scatola ha ricevuto un colpo forte, si deve fare attenzione ad una più intensa vibrazione del manico. Se sono è, l'apparecchio deve esere fatto controllare da un'offi cina autorizzata dal servizio assistenza.

Dopo l'utilizzo

• Dopo l'utilizzo sfi sare la spina elettrica e controllare se la macchina ha subito dei danni.
• Al momento di riporlo fare: Attenzione! Il meccanismo di taglio continua a funzionare per un certo lasso di tempo!
• Attendere sempre che il meccanismo di taglio si fermi.
  Le operazioni di manutenzione e pulizia dell'apparecchio, nonché la rimozione dei dispositivi di protezione ed alla ristituzione della cassetta del fi lo devono essere eseguite soltanto a motore spento ed a meccanismo di taglio disattivato, nonché a presa staccata dall'alimentazione di rete. Utilizzato sempre solo cassette fi lo originali WOLF, rispettando le istruzioni d'uso.
• Il meccanismo di taglio a fi lo non deve essere pulito tanto l'acqua corrente ed in particolare non a forte pressione.
• Le riparazioni dell'apparecchio devono essere eseguite sostanto dai centri assistenza WOLF oppure da offi cine autorizzate.
• Verifi care che le aperture dell'aria siano perfettamente pulite.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Messa in opera

Tempo d'esercizio

• Si prega di osservare le prescrizioni vigenti nei singoli stati.

Regolare la maniglia centrale A

L'impugnatura intermedia e'regolabile di lato e verticalmente mediante allentamento della monopola.

Guidare il cavo nelle scarico della trazione B

Lo scarico della trazione nella impugnatura di guidad impedance un allentamento involontario del cavo della prolunga.

Collegamento alla presa (230 Volt, 50 Hz)

• Collegare l'apparecchio solo a prese protette da un fusabile ridardato da 10-16 ampère (o da un interrottore di protezione della linea di tipo B).

i Nota:dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione protegono da lesioni gravi qualora si entri in contatto con linee danneggiate nonché in caso di errorsi di isolamento e, in determinati casi,anche in caso di danneggiamento di linee sotto tensione.

Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sua protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30mA .

• Sono disponibili dei retrofit per i vecchi impianti. Rivolgersi ad un technique elettricista

Posizione di lavoro C

L'angolo ottimale di lavoro per il taglio dei bordi ed il taglio libero è di circa 30^ . All-taglioenza contatto con il suolo, muovere l'apparecchio davanti al corpo in un movimento semicircolare.

Taglio verticale di bordi D E

Il tagliabordi più essere modificato per il taglio verticale. Tener fermo l'apparecchio. Tirare il tubo e ruotarlo di 180^ sino ad udire uno scatto. D

Inserimento/Disinserimento F

Regolazione del filo G

La regolazione del filo avviene mediante la regolazione automatica fine. Premere per breve tempo il tagliabordi funzionante sul terreno solido, ad es. sul marciapiede (pressione 3kg ). In tal modo vengono alimentati circa 2,5 cm di filo da aglio.

Consigli per tagliare

• Tagliare lentamente e gradualmente l'erba più alta.
• Accostare l'attrezzo a filo d'albero e di arbusti in modo da non lesionarne la corteccia.
• Accostariccessivamenteamuri o alastricato da giardino comporta una sestanziale usura del filo di taglio.
• Aumentate la durata del Vostro tagliaerba, quando - prima o dopo agli taglio - pulite le fessure di ventilazione e eliminate dal lato inferiore dell'apparecchio l'erba residua.

Manutenzione

Sostituire la cassetta del filo

L'utensile di taglio continua a funzionare! Prima di tutti i lavori estrarre la spi- na della rete sull'apparecchio!

1. Bloccare il contentiere bobina. Apire il coprchio nella direzione della freccia toglierlo. Togliere la bobina vuoto alla scatola con una leggera rotazione verso sinistra H
2. Infilare l'estremita del filo della nuova bobina attraverso il foro del filo, alla staccare il filo alla fessura di fermo della bobina () + (2)
3. Spostare la bobina或者其他 il pulsante di metallo K. Tirare l'estremita del filo finché quello non si stacchi alla fessura dil fermo.

Nota:

Fare attenzione che il filo, alla bobina al foro del filo, si trovi nella corretta posizione.

1. Collocare il coperchio. Facendo attenzione che una delle due marcature a forma di freccia via rivolta verso il foro del filo .Premere contro il coperchio e girarlo a destra finché non scatti in modo perceptible! (1) + (2) .

All'avvio il filo viene tagliato alla lunghezza di lavoro. Avviare il tagliabordi solo in posizione di lavoro.

Interventi di riparazione

Problema Possibile causa Rimedio
Non funziona il Regolazione automatica fine	Rocchetto vuto.	Vedi sostituzione cassetta filo di taglio. RQ-FA (7117 081)
	Sporcizia negli ingranaggi di regolazione oppure bottone di scatto e rocchetto di avvolgimento sporchi.	Ripulire la sporcizia con spazzola.
	Filo di taglio strappato e cassetta rientata. Filo inceppato sulla bobina.	Togliere la bobina, tira re eventualmente il filo leggermente avvolgendolo e rientare la bobina.
	Filo attaccato saldamente sulla bobina.	Staccare il filo eventually avevolgendolo tirato leggermente e rientare la bobina.

Preghiami di far eliminare tutti gli altri disturbi dal servizio assistenza.

Garanzia

In anni paese sono valide le condizioni di garanzia pubblicate alla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo Gratisamente guasti alla vostra macchina, se originati da difetti di materiale o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.
