HASZNÁLATI ÚTMUTATÓ DHA 140 Master

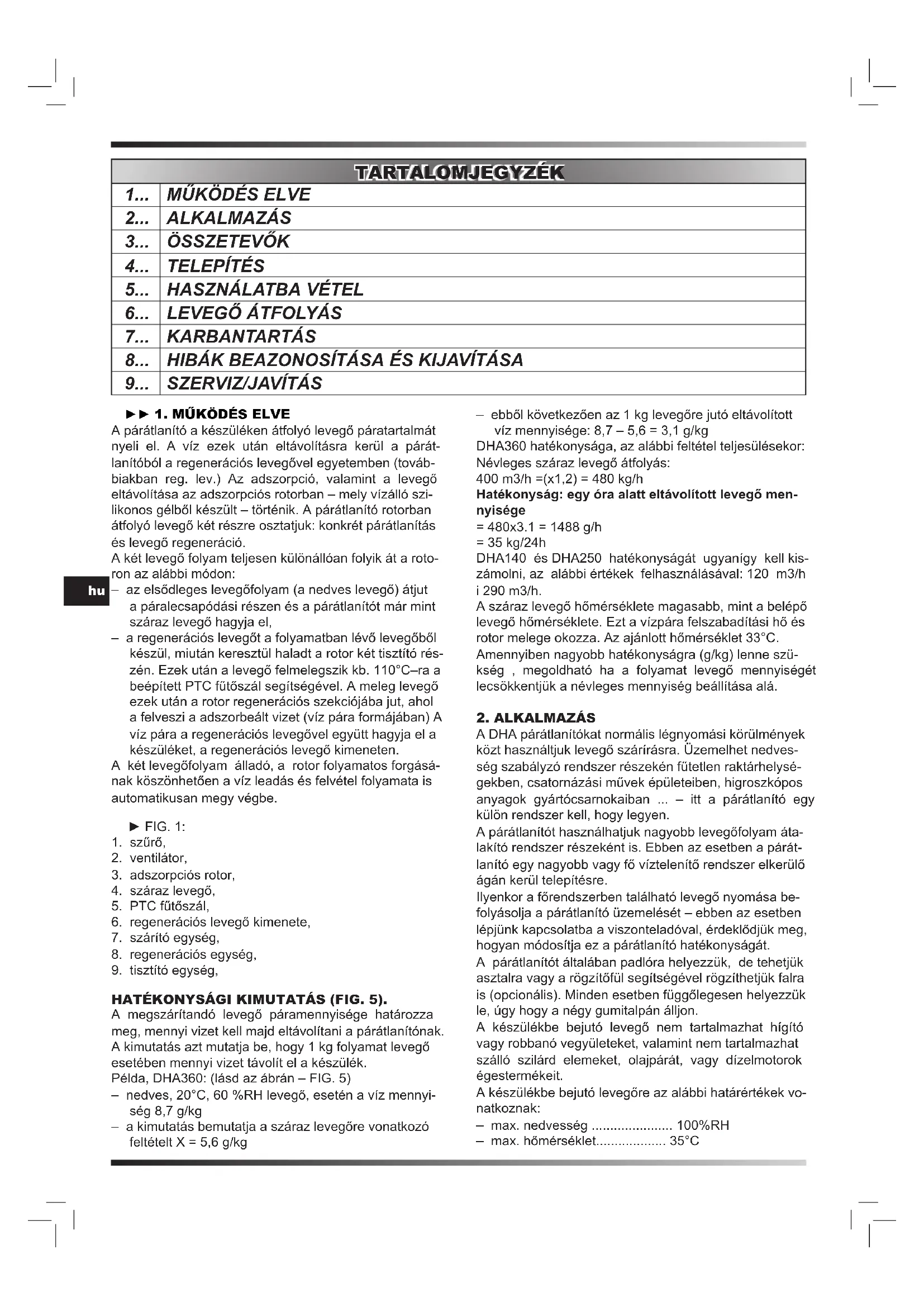

| TARTALOMJEGYZÉK | |
| 1... | MÜKÖDÉS ELVE |
| 2... | ALKALMAZÁS |
| 3... | ÖSSZETEVŐK |
| 4... | TELEPÍTÉS |
| 5... | HASZNÁLATBA VÉTEL |
| 6... | LEVEGŐ ÁTFOLYÁS |
| 7... | KARBANTARTÁS |
| 8... | HIBÁK BEAZONOSÍTÁSA ÉS KIJAVÍTÁSA |
| 9... | SZERVIZ/JAVÍTÁS |
▶▶ 1. MÜKÖDÉS ELVE
A párátlanító a készüléken átfolyó levegő páratartalmát nyeli el. A víz ezek után eltávolításra kerül a párátlanítóból a regenerációs levegővel egyetemben (továbbiakban reg. lev.) Az adszorpció, valamint a levegő eltávolítása az adszorpciós rotorban – mely vízálló szilikonos gélből készült – történik. A párátlanító rotorban átfolyó levegő két részre osztatjuk: konkrét párátlanítás és levegő regeneráció.
A két levegő folyam teljesen különállóan folyik át a roto- ron az alábbi módon:
hu
- az elsödleges levegőfolyam (a nedves levegő) átjut a páralecsapódási részen és a párátlanítót már mint száraz levegő hagyja el,
- a regenerációs levegőt a folyamatban lévő levegőből készül, miután keresztül haladt a rotor két tisztító részén. Ezek után a levegő felmelegszik kb. 110°C-ra a beépített PTC fűtőszál segítségével. A meleg levegő ezek után a rotor regenerációs szekciójába jut, ahol a felveszi a adszorbeált vizet (víz pára formájában) A víz pára a regenerációs levegővel együtt hagyja el a készüléket, a regenerációs levegő kimeneten.
A két levegőfolyam álladó, a rotor folyamatos forgásának köszönhetően a víz leadás és felvétel folyamata is automatikusan megy végbe.
▶ FIG. 1:
- szűrő,
- ventilátor,
- adszorpciós rotor,
- száraz levegő,
- PTC fütőszál,
- regenerációs levegő kimenete,
- szárító egység,
- regenerációs egység,
- tisztító egység,
HATÉKONYSÁGI KIMUTATÁS (FIG. 5).
A megszárítandó levegő páramennyisége határozza meg, mennyi vizet kell majd eltávolítani a párátlanítónak.
A kimutatás azt mutatja be, hogy 1 kg folyamat levegő esetében mennyi vizet távolít el a készülék.
Példa, DHA360: (lásd az ábrán – FIG. 5)
- nedves, 20°C, 60 %RH levegő, esetén a víz mennyiség 8,7 g/kg
- a kimutatás bemutatja a száraz levegőre vonatkozó feltételt X = 5,6 g/kg
- ebböl következően az 1 kg levegőre jutó eltávolított víz mennyisége: 8,7 – 5,6 = 3,1 g/kg
DHA360 hatékonysága, az alábbi feltétel teljesülésekor:
Névleges száraz levegő átfolyás:
400 m3/h = (x1,2) = 480 kg/h
Hatékonyság: egy óra alatt eltávolított levegő men- nyisége
= 480x3.1 = 1488 g/h
= 35 kg/24h
DHA140 és DHA250 hatékonyságát ugyanígy kell kiszámolni, az alábbi értékek felhasználásával: 120 m3/h i 290 m3/h.
A száraz levegő hőmérséklete magasabb, mint a belépő levegő hőmérséklete. Ezt a vízpára felszabadítási hő és rotor melege okozza. Az ajánlott hőmérséklet 33°C.
Amennyiben nagyobb hatékonyságra (g/kg) lenne szükség, megoldható ha a folyamat levegő mennyiségét lecsökkentjük a névleges mennyiség beállítása alá.
2. ALKALMAZÁS
A DHA párátlanítókat normális légnyomási körülmények közt használtjuk levegő szárírásra. Üzemelhet nedvesseg szabályzó rendszer részekén fűtetlen raktárhelységekben, csatornázási művek épületeiben, higroszkópos anyagok gyártócsarnokaiban ... – itt a párátlanító egy külön rendszer kell, hogy legyen.
A párátlanítót használhatjuk nagyobb levegőfolyam átalakító rendszer részeként is. Ebben az esetben a párátlanító egy nagyobb vagy fő víztelenítő rendszer elkerülő ágán kerül telepítésre.
Ilyenkor a förendszerben található levegő nyomása be- folyásolja a párátlanító üzemelését – ebben az esetben lépjünk kapcsolatba a viszonteladóval, érdeklődjük meg, hogyan módosítja ez a párátlanító hatékonyságát.
A párátlanítót általában padlóra helyezzük, de tehetjük asztalra vagy a rögzítőfül segítségével rögzíthetjük falra is (opcionális). Minden esetben függölegesen helyezzük le, úgy hogy a négy gumitalpán álljon.
A készülékbe bejutó levegő nem tartalmazhat hígító vagy robbanó vegyületeket, valamint nem tartalmazhat szálló szilárd elemeket, olajpárát, vagy dízelmotorok égestermékeit.
A készülékbe bejutó levegőre az alábbi határértékek vonatkoznak:
- max. nedvesség 100%RH
- max. hömérséklet.... 35°C
- max./min. nyomás...... +/-300Pa a környezet nyomásához viszonyítva.
DHA széria rendeltetése épületek belsejében álladó vagy ideglenes levegő párátlanítás. A készüléket ne helyezzük el olyan helységekben, ahol esély van a készülék beázásra.
▶▶ 3. ÖSSZETEVÖK
SZABÁLYZÁS A HIGROSZTÁT SEGÍTSÉGÉ- VEL
A párátlanítót szabályozhatjuk egy higrosztát segítségével. A csatlakoztatás megkönnyítéséhez a készülék előlapján egy speciális (fekete) csatlakozó került elhelyezésre.
A csatlakozóhoz megfelelő dugó opcionálisan kérhető. A higrosztát vezetéket csatlakoztassuk az 1, 2, PE villámzáras csatlakozóba.
Amennyiben szükség van higrosztát segítségével történő szabályzásra, csak csatlakoztassuk a csatlakozó két felét, és a kapcsolón válasszuk az "auto" gombot.
A DR10*) (4512.600) szériaszámú, higrosztátot ajánljuk, vagy a mi elektromos DA20 (4512.601) higrosztátjainkat.
\*) Fontos:
DR10 higrosztátot falra rögzítsük, ne tegyük ki cseppfolyós viznek, vagy más folyadék hatásainak. 10A higrosztát bevizsgálás bizonyítvánnyal kell, hogy rendelkezzen.
ELEKTROMOS CSATLAKOZTATÁS
A párátlanítót 230V, 1Ph+N+PE hálózati feszültségre csatlakoztassuk.
A párátlanító egy 2 m hosszú csatlakozóval ellátott vezetékkel rendelkezik.
TELEPÍTETT ELEKTROMOS HÜTÖSZÁL
A PTC elektromos hütőszál csak a levegő átfolyás idején üzemel. Ezért is nincs termosztát a készülékben.
VIGYÁZAT: NE ÉRINTSÉK MEG AHÜTŐSZÁLAT AKKOR SEM, HA NINCS BEKAPCSOLVA, UGYANIS EZ EGY SZIGETELÉS NÉLKÜLI VEZETÉK, AMELY ÁRAM ALATT LEHET.
ÁRAMFOGYASZTÁS, VALAMINT LEVEGŐ ÁTÁRAM-LÁS
A párátlanító PTC fütőszálakkal rendelkezik.
A PTC áramfogyasztása erősen függ a levegő átfolyás mennyiségétöl.
E három modell esetében a, névleges levegőátfolyás mellett a fütőszál áramfogyasztása:
A levegő átfolyást és ezáltal az áramfogyasztást egy a standard készletben lévő, a regenerációs vezetékeken rögzített fojtószelep segítségével lehet szabályozni.
FIGYELEM:
A fütőszál áramfogyasztása a bekapcsolás utáni első másodpercekben – kb. 5–10 sek – a névleges áramfogyasztás duplája.
DHA360 esetében:
ELEKTROMOS IDÖMÉRÖ, 10K4 (késleltetett bekapcsolás):
Az idömérő az alábbi funkciót tölti be:
- A PTC E1 fütőszál 30 másodperccel a párátlanító bekapcsolás után indul (a bekapcsoló gomb, vagy a higrosztát segítségével).
A párátlanító két PTC, E1 és E2 fütőszállal rendelkezik. Mindkét fütőszál PTC típusú, ami annyit tesz, hogy a bekapcsolás utáni áramfogyasztás 10A.
A párátlanító beindítása után azonnal beindul az E2 fütőszál. Amikor az E2 fütőszál áramfogyasztása beáll a névleges értékre (kb. 5A), akkor bekapcsol az E1 is. Ezáltal az áramfogyasztás csökken ahhoz képest, ha mind a két fütőszál a beinduláskor kerülne bekapcsolásra.
▶▶ 4. TELEPÍTÉS
A párátlanítót beltérben a rögzítő fül segítségével falhoz vagy más módon, függőleges helyzetben telepítsük. A párátlanító házát helyezzük a 4 remegéscsillapító lábra.
CSÖVEK / VEZETÉKEK CSATLAKOZTATÁSA:
Az alaplevegőt, amit szárítani szeretnénk, a készülék a helységből szívja fel, miután keresztül jut a szűrön, ami a készülék hátsó falánál található.
Az alaplevegő és a regenerációs levegő bemeneti nyílása azonos.
Alapesetben a párátlanító szűrővel / szűrőkerettel együtt kerül leszállításra.
A regenerációs levegő kimeneti nyílásához csatlakoztassunk egy csövet, vagy a párátlanító rendszer megfelelő részét, amely eltávolítja a cseppfolyós vizet.
Amennyiben ez nem lehetséges, úgy a készülék alján, a legalacsonyabb ponton fúrjunk egy 4mm átmérőjű nyílás.
Telepítsük a fojtószelepet is, hogy szabályozni tudjuk a névleges levegő átfolyását a regenerációs levegőnél.
A száraz levegő kilépő nyíláshoz csatlakoztathatunk csövet, vagy a nyílással azonos csatlakozóval légvezetéket. Méreteket lásd a készülék házán, FIG. 2, 3, 4.
Nagy általánosságban alkalmazzunk azonos átmérőjű csöveket vagy nagyobbakat mint, amilyenek a párátlanítóban vannak.
▶▶ 5. HASZNÁLATBA VÉTEL
ELEKTROMOS CSATLAKOZTATÁS
Bekapcsolás előtt ellenőrizzük, hogy az összes elektromos csatlakozás megfelelően lett-e bekötve.
Amennyiben igen, akkor dugjuk a csatlakozót a konnektorba, és kapcsoljuk be a készüléket.
DHA140:
A párátlanító 2 kapcsolóval rendelkezik:
- jobb: Man/Auto (Auto = higrosztát vezérlés).
DHA250, 360:
SA1 kapcsolónak 3 állása lehet:
- auto = higrosztát vezérlésű munka
- 0 = kikapcsolt
- man = folyamatos munka
„Man" jelenti a folyamatos munkát.
„Auto” esetében (csatlakoztatott higrosztátnál):
- Amennyiben a készülék nem indul el, azt okozhatja a higrosztát.
- Amennyiben a tényleges páratartalom alacsonyabb,
mint a beállítások, akkor higrosztát érintkezői nem zárnak.
Ezt az alábbi módon ellenőrizhetjük.
– állítsuk be a higrosztátot 20%–os relatív páratartalomra – párátlanító be kellene, hogy kapcsolódjon,
- állítsuk be a higrosztátot 90%-os relativ páratartalomra - párátlanító le kell, hogy álljon.
▶▶ 6. LEVEGÓ ÁTFOLYÁS
Szabályozzuk a levegő átfolyást.
A száraz levegő átfolyását állítsuk be a névleges értékre m3/h –ben, a hatékonysági kimutatás értékei alapján.
Ha alacsonyabb pára kicsapódási értékekre van szükség, akkor a levegő átfolyás mennyiségét állítsuk kevesebbre.
HOGY SZABÁLYOZZUK A LEVEGŐ ÁTFO- LYÁST:
- a száraz levegő átfolyását opcionálisan a száraz levegő kilépésénél telepített fojtószeleppel. A levegő átfolyást mérjük és szabályozzuk a fojtószeleppel a névleges értékre.
Akadálytalan átfolyásnál a hatékonyság kg/h nő: Amennyiben nincs szükség nagyon száraz levegőre, akkor a párátlanítót üzemeltessük akadálytalan átfolyassál. - a regenerációs levegőt szabályozhatjuk egy, a kimeneténél telepített fojtószeleppel (opcionálisan). Indítsuk be a készüléket lezárt fojtószeleppel, és nyissuk ki addig, amíg az ampermérő nem mutatja azt hogy:
Figyelem: DHA140 nem rendelkezik beépített táblás ampermérővel. Ebben az esetben az áramfogyasztást mérjük külső ampermérővel.
FONTOS:
A regenerációs levegő átfolyását mindig ellenőrizni kell. Ellenőrizzük a szabad levegő átfolyását biztosító regenerációs levegő csövezetéket.
Ellenőrizzük, hogy a regenerációs levegő csővezeték megfelelően van–e csatlakoztatva a készülékhez.
DHA360 ESETÉBEN:
FÜTÖSZÁLAK BEKAPCSOLÁSA:
Mindkét fütőszálat, az E1 és az E2 is a 10K4 kapcsolja be, de az E1 30 másodperces késéssel.
Az ampermérőn ez az alábbi módon jelenik meg:
- amikor a párátlanító be van kapcsolva, az ampermérő 10 A értéket mutat, kb 5 másodpercig, majd ez lecsökken 5 A-ra.
- 30 másodperc után bekapcsol az E1 fütőszál, az ampermérő 18 A értéket mutat kb. 5 másodpercig, majd ez az érték lecsökken 8,00 A-re szabályzott regenerációs levegő esetébe.
Az elektromos beállítások, valamint a levegő átfolyások szabályzása után, a párátlanító a következő lépésben automatikusan beindul a belső vezérlési és biztonsági funkciók segítségével, melyeket a külső higrosztát irányít.
▶ 7. KARBANTARTÁS
A DHA párátlanítók csak igen kevés karbantartást igényelnek. A készülék egyik eleme sem igényel kezelést, azaz kenést vagy szabályzást.
Normális munkakörülmények közt csak három dolgot kell ellenőrizni:
– levegő szűrőt cseréljük legalább 2 havonta, helyhez kötött üzemelés esetében. Amennyiben a készülék pl. kikölcsönözhető, akkor a szűrőben lévő por mennyiség igen magas lehet. Ebben az esetben a szűrőt gyakrabban kell cserélni. A szűrőcserénél tisztítsuk meg a készülék házát és a rotort is.
- a rotor forgását havonta egyszer ellenőrizzük,
- gyakran ellenőrizzük a fütőszál áramfogyasztását, (olvassuk le az ampermérön, kivéve DHA140).
A rotor forgását ellenőrizhetjük a száraz levegő kilépő nyíláson keresztül is, amennyiben nincs rácsatlakoztatva semmilyen csővezeték. A rotor forgása az óramutató járásával megegyező kell, hogy legyen.
Amennyiben a rotor a megfelelő irányba forog és az ampermérő áram fogyasztás kijelzője névleges értéket mutat, majdnem biztosak lehetünk benne, hogy a készülék optimálisan üzemel. Ennek ellenére célszerű idönként ellenőrizni a teljes párátlanítót, hogy megbizonyosodjunk arról, hogy minden belső funkció megfelelően üzemel. Ajánlott a tömítések és a mozgó alkatrészek ellenőrzése, hogy nem használódtak—e el.
E tevékenységnek köszönhetően elérjük a maximális hatékonyságot és megelőzzük az energiaveszteséget.
▶ 8. HIBÁK BEAZONOSÍTÁSA ÉS KIJAVÍTÁSA AMENNYIBEN A PÁRÁTLANÍTÓ NEM KAPCSOL BE A KONNEKTORBA CSATLAKOZ-TATÁS UTÁN:
▶ ellenőrizzük a belső biztosítékot
AMENNYIBEN A PÁRÁTLANÍTÓ NEM ÜZE- MEL, AKKOR A KÜLSŐ HIGROSZTÁT EGYSÉG MEGSÉRÜLT:
▶ Az a normális helyzet, ha a beállított páratartalommal azonos a helységben a relativ páratartalom. Az ellenőrzés érdekében: állítsuk be a higrosztátot 20%–os relativ páratartalomra – párátlanító be kellene, hogy kapcsolódjon, Majd állítsuk be a higrosztátot a kívánt relativ páratartalom értékre.
AMENNYIBEN A KÍVÁNT RELATÍV PÁRATARTALMAT NEM ÉRI EL A HELYSÉG:
▶ A probléma lehet a párátlanító hibája – vagy lehet más elem hibája (nem jól szigetelt a helység, a higrosztát...) Hogy ezt ellenőrizni tudjuk, tegyük a következőket:
– ellenőrizzük a rotor forgását,
- bizonyosodjunk meg róla, hogy a száraz levegő 15–20°C fokkal melegebb a beáramló levegőnél. Amennyiben a kiáramló levegő hideg, ellenőrizzük nincs—e a rotor ékszija elszakadva, vagy nem állt—e le a motor.
– ellenőrizzük a levegő átfolyást és a regenerációs levegő hőmérsékletét a kimeneti nyílásnál. A kimeneti levegő a külső körülményektől függ, de 40 – 60°C hőmérsékleti tartományon belül kell maradni az értéknek.
Magasabb hömérséklet utalhat arra, hogy a rotor megállt.
▶ Ellenőrizzük az ampermérő kijelzőjét, melynek a név-
leges értéket kell mutatnia:
- Amennyiben a levegő hideg, az ampermérő 0 A-t mutat – nézzük meg nem kell–e kicserélni a fütöszálat.
A KÉSZÜLÉK TÚL HANGOSAN ÜZEMEL:
Ellenőrizzük, hogy a készülék vízszintesen van-e el-helyezve.
KIFOLYT A VÍZ A KÉSZÜLÉKBÖL:
Ellenőrizzük a készülék műszaki állapotát.
Amennyiben nem alkalmazunk vezetékes vízelvezetést, ellenőrizzük, hogy a gumidugó (a készülék alatt) nem mozdult–e ki.
▶ 9. SZERVIZ/JAVÍTÁS BIZTONSÁGI TUDNIVALÓK
A párátlanító kinyitása előtt bizonyosodjunk meg róla, hogy ki lett-e kapcsolva az áram ellátás a készülék főkapcsolójával. Hogy teljesen biztosak legyünk az áramtalanításban, húzzuk ki a csatlakozót a konnektorból.
ELEKTROMOS FÜTÖSZÁLAK CSERÉJE DHA140:
Vegyük le a gépház tetejét.
Csatlakoztassuk le a regenerációs levegő kimentének belső vezetékét.
Lazítsuk meg az összes belső elemet, és vegyük ki őket a gépházból
PTC fütőszál ebben az esetben jól hozzá férhető, és kicserélhető.
DHA250, DHA360:
Amikor a gépház eleje levételre kerül, hozzáférhetünk a két PTC fütőszálhoz, és kicserélhetjük öket.
ÁTTÉTES MOTOR, AMPERMÉRŐ, ÓRASZÁMLÁLÓ, KAPCSOLÓGOMB CSERÉJE
Vegyük le a gépház tetejét.
Vegyük le az elülső fedőlapot. A párátlanító összes vezetékét (ventilátor, áttétes motor és fűtőszálak) a csatlakozásoknál szereljük szét
Ebben az esetben a meglazított elülső fedőlapot le tudjuk venni és az bármelyik alkatrészt ki lehet cserélni.
VENTILÁTOR CSERÉJE
DHA140:
Vegyük le a gépház tetejét.
Válasszuk le a regenerációs levegő kimentének belső vezetékét.
Lazítsuk meg az össze belső elemet és vegyük ki őket a gépházból
A ventilátor így már hozzáférhető, és kicserélhető.
DHA250, DHA360:
Vegyük le a gépház tetejét. A ventilátor egy belső alapon áll, könnyen ki lehet emelni és kivenni a gépházból.
Csatlakoztassuk le az elektromos csatlakozásokat (húzzuk ki a dugót).
ROTOR CSERE
DHA140:
Vegyük le a gépház tetejét.
Válasszuk le a regenerációs levegő kimentének belső vezetékét.
Lazítsuk meg az összes belső elemet, és vegyük ki öket a gépházból
Ebben az esetben már ki lehet cserélni a rotort.
DHA250, DHA360:
Vegyük le a gépház tetejét, emeljük ki a ventilátort a gépházból.
Távolítsuk el a vezetéket, úgy hogy leválasztjuk a csatlakozóikról.
Távolítsuk el a két rugót a kis hengerekről a rögzítőcsavarok kicsavarásával.
Csavarjuk ki a rotor hengerében található csavart, vegyük ki a rugót és az alátétet.
Ebben az esetben az elválasztó belső lemez a regenerációs levegő vezetékkel együtt levehető a hengerről, és hozzáférhetővé válik a rotor, hogy ki tudjuk cserélni.
SZÜRÖCSERE
A belépő levegőszűrő cseréjének érdekében csavarjuk ki a csavarokat és vegyük le a hálót. Ebben az esetben már ki lehet venni a szűrőt és beszerelni az újat.
