NÁVOD NA OBSLUHU DHA 140 Master

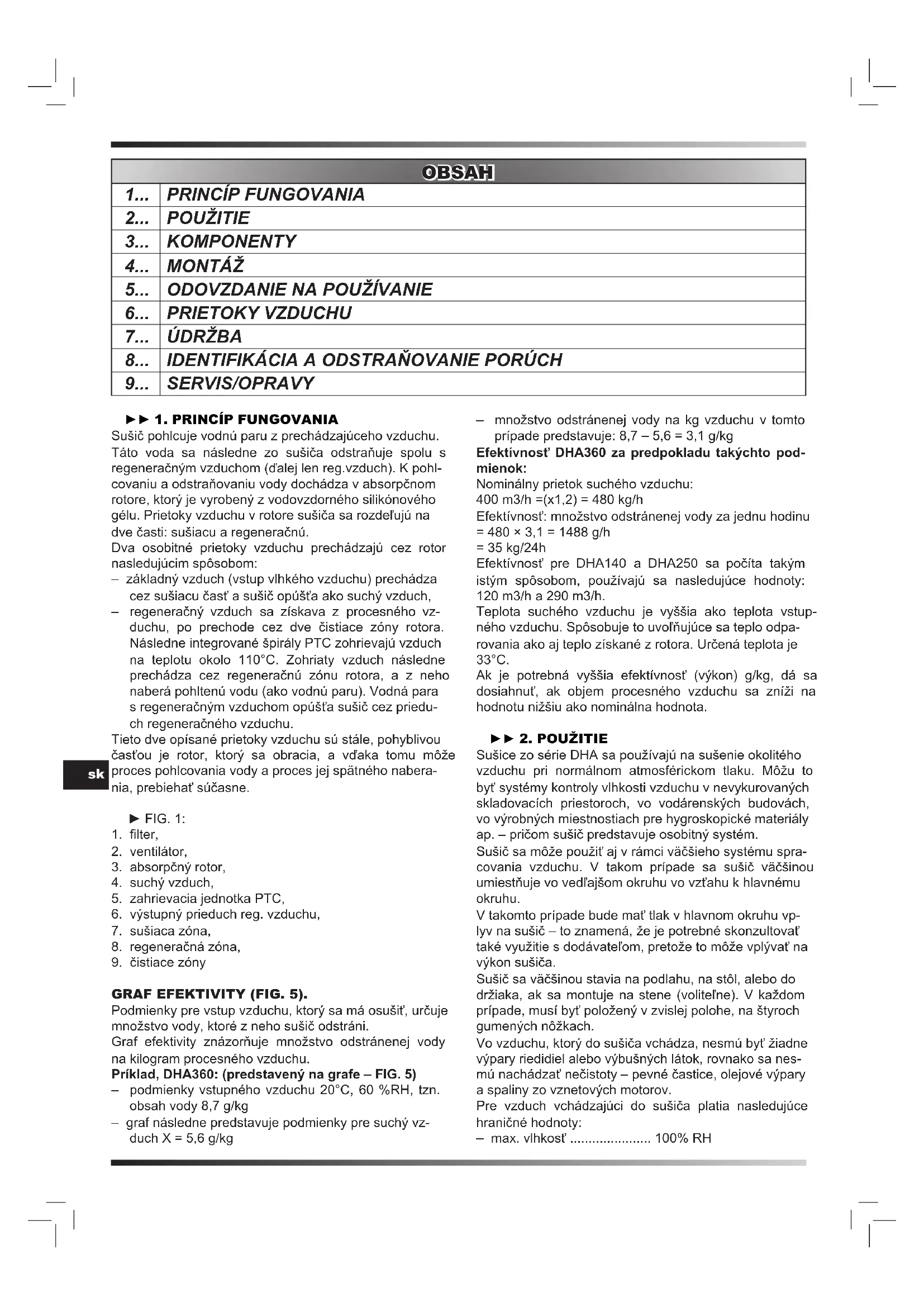

Sušič pohlcuje vodnú paru z prechádzajúceho vzduchu. Táto voda sa následne zo sušiča odstraňuje spolu s regeneračným vzduchom (ďalej len reg.vzduch). K pohl- covaniu a odstraňovaniu vody dochádza v absorpčnom rotore, ktorý je vyrobený z vodovzdorného silikónového gélu. Prietoky vzduchu v rotore sušiča sa rozdeľujú na dve časti: sušiacu a regeneračnú. Dva osobitné prietoky vzduchu prechádzajú cez rotor nasledujúcim spôsobom: – základný vzduch (vstup vlhkého vzduchu) prechádza cez sušiacu časť a sušič opúšťa ako suchý vzduch, – regeneračný vzduch sa získava z procesného vz- duchu, po prechode cez dve čistiace zóny rotora. Následne integrované špirály PTC zohrievajú vzduch na teplotu okolo 110°C. Zohriaty vzduch následne prechádza cez regeneračnú zónu rotora, a z neho naberá pohltenú vodu (ako vodnú paru). Vodná para s regeneračným vzduchom opúšťa sušič cez priedu- ch regeneračného vzduchu. Tieto dve opísané prietoky vzduchu sú stále, pohyblivou časťou je rotor, ktorý sa obracia, a vďaka tomu môže proces pohlcovania vody a proces jej spätného nabera- nia, prebiehať súčasne. ► FIG. 1:

6. výstupný prieduch reg. vzduchu,

8. regeneračná zóna,

GRAF EFEKTIVITY (FIG. 5). Podmienky pre vstup vzduchu, ktorý sa má osušiť, určuje množstvo vody, ktoré z neho sušič odstráni. Graf efektivity znázorňuje množstvo odstránenej vody na kilogram procesného vzduchu. Príklad, DHA360: (predstavený na grafe – FIG. 5) – podmienky vstupného vzduchu 20°C, 60 %RH, tzn. obsah vody 8,7 g/kg – graf následne predstavuje podmienky pre suchý vz- duch X = 5,6 g/kg – množstvo odstránenej vody na kg vzduchu v tomto prípade predstavuje: 8,7 – 5,6 = 3,1 g/kg Efektívnosť DHA360 za predpokladu takýchto pod- mienok: Nominálny prietok suchého vzduchu: 400 m3/h =(x1,2) = 480 kg/h Efektívnosť: množstvo odstránenej vody za jednu hodinu = 480 × 3,1 = 1488 g/h = 35 kg/24h Efektívnosť pre DHA140 a DHA250 sa počíta takým istým spôsobom, používajú sa nasledujúce hodnoty: 120 m3/h a 290 m3/h. Teplota suchého vzduchu je vyššia ako teplota vstup- ného vzduchu. Spôsobuje to uvoľňujúce sa teplo odpa- rovania ako aj teplo získané z rotora. Určená teplota je 33°C. Ak je potrebná vyššia efektívnosť (výkon) g/kg, dá sa dosiahnuť, ak objem procesného vzduchu sa zníži na hodnotu nižšiu ako nominálna hodnota. ► 2. POUŽITIE Sušice zo série DHA sa používajú na sušenie okolitého vzduchu pri normálnom atmosférickom tlaku. Môžu to byť systémy kontroly vlhkosti vzduchu v nevykurovaných skladovacích priestoroch, vo vodárenských budovách, vo výrobných miestnostiach pre hygroskopické materiály ap. – pričom sušič predstavuje osobitný systém. Sušič sa môže použiť aj v rámci väčšieho systému spra- covania vzduchu. V takom prípade sa sušič väčšinou umiestňuje vo vedľajšom okruhu vo vzťahu k hlavnému okruhu. V takomto prípade bude mať tlak v hlavnom okruhu vp- lyv na sušič – to znamená, že je potrebné skonzultovať také využitie s dodávateľom, pretože to môže vplývať na výkon sušiča. Sušič sa väčšinou stavia na podlahu, na stôl, alebo do držiaka, ak sa montuje na stene (voliteľne). V každom prípade, musí byť položený v zvislej polohe, na štyroch gumených nôžkach. Vo vzduchu, ktorý do sušiča vchádza, nesmú byť žiadne výpary riedidiel alebo výbušných látok, rovnako sa nes- mú nachádzať nečistoty – pevné častice, olejové výpary a spaliny zo vznetových motorov. Pre vzduch vchádzajúci do sušiča platia nasledujúce hraničné hodnoty: – max. vlhkosť ...................... 100% RH OBSAH

UA– max. teplota ................... 35°C – max./min. tlak ................. +/–300 Pa relatívne k tlaku okolia. Séria DHA je určená ako stály alebo dočasný systém vo vnútri budov. Zariadenia sa nesmú umiestňovať v miestnostiach, v ktorých môže dôjsť k prieniku vody do tela zariadenia. ► 3. KOMPONENTY

Sušič môže byť ovládaný vonkajším regulátorom pro- stredníctvom hygrostatu. Preto, aby bolo možné takýto senzor pripojiť, v prednom kryte je umiestnený špeciálny konektor (čierny). Zástrčka konektora môže byť dodaná voliteľne. Kábel hygrostatu musí byť pripojený do zásuvky svor- kami 1, 2, PE. Ak je potrebná regulácia prostredníctvom hygrostatu, stačí jednoducho spojiť dve časti konektora a vybrať poločku „auto”, ktorá je na prepínači. Odporúčame náš hygrostat série DR10*) (4512.600) alebo naš elektronický hygrostat DA20 (4512.601). *) Dôležité: Hygrostat DR10 sa má upevniť na stenu ap. pričom nemôžu na neho pôsobiť kondenzáty alebo iné voľné kvapaliny. Hygrostat musí spĺňať parametre 10A. ELEKTRICKÉ PRIPOJENIE Sušič je pripojený k napätiu 230V, 1Ph+N+PE. Sušič má kábel s dĺžkou 2 m, ukončený zástrčkou.

INŠTALOVANÁ ELEKTRICKÁ ŠPIRÁLA

Elektrická špirála typu PTC funguje iba vtedy, keď prechádza vzduch. Preto nie sú nainštalované termo- staty.

V sušiči sú inštalované špirály PTC. Spotreba energie v prípade špirál PTC závisí od prietoku vzduchu. Pri nominálnych prietokoch vzduchu pre tri modely, hod- noty výšky prúdu pre špirály sú:

DHA140: 3A, DHA250: 6A, DHA360: 8A

Prietok vzduchu a spotreba energie sa nastavujú na regulačnej klapke, ktorá je súčasťou nášho štandardne dodávaného systému na regeneráciu vzduchu. POZOR: Spotreba el. energie elektrickou špirálou počas prvých sekúnd predstavuje dvojnásobok nominálne spotreby energie, a to v čase 5–10 sekúnd po zapnutí špirály. Špeciálne pre DHA360: ELEKTRICKÝ ČASOVAČ, 10K4 (oneskorené zapnutie): Časovač má nasledujúce funkcie: – špirála PTC E1 sa zapne po 30 sekundách po spustení sušiča (po zapnutí vypínača alebo vďaka hygrostatu). Sušič má dve špirály PTC, E1 & E2. Obe špirály sú typu PTC, to znamená, že úroveň prúdu po spustení je na úrovni 10A. Po spustení sušiča sa okamžite zapína E2. Keď E2 dosi- ahne nominálnu úroveň prúdu (okolo 5A), zapne sa E1. Takýmto spôsobom sa hodnota úrovne prúdu po spus- tení zníži v porovnaní so situáciou, ak by boli obe špirály zapnuté súčasne. ► 4. MONTÁŽ Sušič sa inštaluje v miestnostiach, v držiakoch (ak sa montuje na stenách) alebo na inom vodorovnom podstavci. Korpus musí byť umiestnený na štyroch tlmičoch vibrácií. PRIPOJENIE VEDENÍ/HADÍC: Základný vzduch, tzn. vzduch, ktorý sa osušuje, sa obyčajne nasáva z miestnosti, následne prechádza cez vzduchový lter, ktorý je umiestnený v zadnej strane za- riadenia. Vstupný otvor vzduchu je pre procesný a regeneračný vzduch rovnaký. Sušič je štandardne dodávaný spolu s ltrom/rámom l- tra určenom pre spoločné nasávanie vzduchu. Výstup regeneračného vzduchu má byť rúrou alebo konektorom pripojený k namontovanému systému od- vádzania kondenzovanej vody. Ak to nie je možné, z dolu v najnižšej časti rúry sa musí vyvŕtať otvor s priemerom 4 mm. Tiež sa musí namontovať regulačná klapka, ktorou sa nastavuje nominálna úroveň prietoku regeneračného vz- duchu (meranie ampérmetra). Výstup suchého vzduchu sa môže pripojiť k rúre alebo k hadici s takým istým priemerom, ako výstupný prie- duch v korpuse. Rozmery na korpuse, FIG. 2, 3, 4. Generalizujúc, treba používať vedenia s takými istými rozmermi, alebo väčšie, ako tie použité na sušiči.

► 5. ODOVZDANIE NA POUŽÍVANIE

ELEKTRICKÉ PRIPOJENIE Pred spustením sušiča je potrebné skontrolovať, či všetky elektrické spojenia sú vykonané správne. Ak áno, stačí iba pripojiť zástrčku k el. napätiu a zapnúť zariadenie. DHA140: V sušiči sú inštalované 2 vypínače: – ľavý: 0/I (štart/stop), – pravý: Man/Auto (Auto = ovládanie prostredníctvom hygrostatu). DHA250, 360: Prepínač SA1 má 3 polohy: – auto = ovládanie prostredníctvom hygrostatu – 0 = vypnutý – man = neustála práca „Man” znamená neustálu prácu. V prípade „auto” (s pripojeným hygrostatom): – Ak sa zariadenie nespustí, príčinou môže byť hyg- rostat. – Ak skutočná úroveň relatívnej vlhkosti je nižšia ako nastavená úroveň, kontakty hygrostatu sú otvorené. Dá sa to overiť nasledujúcim spôsobom: – nastaviť hygrostat na úroveň 20% relatívnej vlhkosti – sušič by mal začať pracovať,

UA– nastaviť hygrostat na úroveň 90% relatívnej vlhkosti – sušič by mal prestať pracovať, ► 6. PRIETOKY VZDUCHU Je potrebné nastaviť prietoky vzduchu. Prietok suchého vzduchu musí byť nastavený na no- minálnu hodnotu v m3/h na základe údajov z grafu efek- tivity. Ak je potrebné dosiahnuť nižší rosný bod, prietok vzdu- chu musí byť nastavený na nižšie hodnoty ako nominál- ne. AKO NASTAVIŤ PRIETOK VZDUCHU: – prietok suchého vzduchu sa dá nastavovať pomocou voliteľnej klapky, ktorá sa namontuje na výstupe su- chého vzduchu. Prietok vzduchu je potrebné odmerať a nastaviť klapkou tak, aby sa dosiahla nominálna hodnota. Voľný prietok, výkon v kg/h sa zvýši: Ak nie je potreb- né veľmi suchý vzduch, sušič by mal pracovať na voľnom prietoku. – prietok regeneračného vzduchu sa dá nastaviť klap- kou na výstupe regeneračného vzduchu (voliteľne). Zariadenie spustite s klapkou v zatvorenej polohe a otvárajte dovtedy, kým ampérmeter nedosiahne hodnotu:

DHA140: 3A, DHA250: 6A, DHA360: 8A

Pozor: DHA140 nemá v paneli nainštalovaný ampér- meter. V tomto prípade sa hodnota úrovne prúdu musí odmerať pomocou ručného ampérmetra. DÔLEŽITÉ: Prietok regeneračného vzduchu musí byť vždy monito- rovaný. Treba kontrolovať vedenie umožňujúce voľný prietok regeneračného vzduchu. Treba sa tiež uistiť, či vedenie regeneračného vzduchu má vykonané odvádzanie kondenzátu. V PRÍPADE DHA360: ZAPÍNANIE ŠPIRÁL: Obe špirály E1 a E2 sa spúšťajú pri 10K4 s oneskorením E1 na úrovni 30 sekúnd. Na ampérmetri sa to prejaví nasledujúcim spôsobom: – keď je sušič zapnutý, ampérmeter ukazuje hodnotu 10A počas približne 5 sekúnd, a následne sa hodnota znižuje na 5A. – po 30 sekundách sa spúšťa špirála E1, a ampér- meter ukazuje hodnotu približne 18A v priebehu 5 sekúnd, a následne sa hodnota znižuje na 8A, ak je regeneračný vzduch správne nastavený. Po doladení elektrických natavení a prietoku vzduchu, sušič sa následne spustí automaticky pomocou vsta- vaných riadiacich a bezpečnostných funkcií kontro- lovaných externým hygrostatom. ► 7. ÚDRŽBA Sušič DHA nevyžaduje náročnú údržbu. Všetky prvky sú bezobslužné, to znamená, že mazanie a nastavovanie nie sú potrebné. V normálnych prevádzkových podmienkach sa musia kontrolovať iba tri veci: – vzduchový lter sa musí vymieňať aspoň raz na 2 me- siace, v stálych systémoch. Ak sa zariadenie používa v požičovni, úroveň prachu v spracovávanom vzduchu môže byť vysoká. V takomto prípade sa vzduchový lter musí meniť častejšie. Počas výmeny ltra sa dodatočne musí vyčistiť korpus a rotor. – otáčky rotora sa musia kontrolovať raz mesačne, – často treba kontrolovať spotrebu el. energie zahrie- vacími špirálami (meranie ampérmetra, okrem DHA140). Otáčky rotora sa dajú kontrolovať cez výstup suchého vzduchu, ak nie je pripojené vonkajšie vedenie. Rotor sa má otáčať v smere pohybu hodinových ručičiek. Ak sa rotor počas práce otáča, spotreba el. energie zahrievacej špirály ukazuje nominálnu hodnotu úrovne prúdu, v takom prípade je skoro isté, že sušič funguje optimálne. Napriek tomu odporúčame, aby kontroly ce- lého sušiča boli vykonávané pravidelne, počas ktorých sa kontrolujú všetky vnútorné funkcie. Odporúčame tiež kontrolovať opotrebovanosť tesnení a pohyblivých die- lov. Tieto činnosti zaručia, že zariadenie bude pracovať max- imálne efektívne a nebude dochádzať k stratám energie.

SA POŠKODIL VONKAJŠÍ HYGROSTAT: ► Je to normálna situácia, keď bola dosiahnutá nasta- vená úroveň vlhkosti. Spôsob overenia: nastavte hyg- rostat na úroveň 20% relatívnej vlhkosti, pri ktorej by sa mal sušič spustiť. Následne nastavte hygrostat späť na požadovanú úroveň vlhkosti.

AK POŽADOVANÁ VLHKOSŤ NEBOLA DOSI-

AHNUTÁ: ► Problém môže byť v sušiči – alebo v inom prvku ce- lého systému (tesnosť miestností, hygrostat ap.) Spôsob overenia: – skontrolujte otáčky rotora, – uistite sa, či je suchý vzduch o 15–20°C teplejší ako nasávaný základný vzduch. Ak je studený, môže to byť spôsobené zastavením rotora následkom roztrhnutia pohonového pásu, alebo poruchou mo- tora. – ručne skontrolovať prietok a teplotu regeneračného vzduchu na výstupe. Teplota výstupného vzduchu zá- visí od podmienok vstupného vzduchu, ale mala by byť v rozsahu od 40 do 60°C. ► Vyššia teplota môže znamenať, že sa rotor zastavil. ► Treba skontrolovať meranie ampérmetra, ktorý by mal ukazovať nominálnu hodnotu:

DHA140: 3A *), DHA250:6A, DHA360: 8A

*) nemá ampérmeter ► Ak je vzduch chladný, ampérmeter ukazuje hodnotu 0A – môže byť potrebná výmena elektrickej špirály. ZARIADENIE PRACUJE PRÍLIŠ HLUČNE: ► Treba skontrolovať, či je zariadenie postavené na rovnom povrchu. ZO ZARIADENIA VYTIEKLA KVAPALINA:

UA► Je potrebné skontrolovať, či je zariadenie v dobrom technickom stave. ► Ak sa nepoužíva stále odvádzanie vody, je potrebné uistiť sa, že gumová zátka (pod zariadením) je na svo- jom mieste. ► 9. SERVIS/OPRAVY

DHA140: Zložte horný kryt korpusu. Odpojte vnútorné vedenie od výstupného prieduchu regeneračného vzduchu. Povoľte všetky vnútorné prvky a vyberte ich z korpusu. Špirála PTC je v tejto chvíli jednoducho prístupná a dá sa vymeniť. DHA250, DHA360: Keď sa zloží malý predný kryt sušiča, dve špirály PTC sú ľahko prístupné a dajú sa vymeniť. VÝMENA PREVODOVÉHO MOTORA, AMPÉR- METRA, POČÍTADLA ČASU, PREPÍNAČA Zložte horný kryt korpusu. Zložte predný kryt. Všetky vedenie sušiča (ventilátor, pre- vodový motor a špirály) treba odkrútiť na konektoroch. V tejto chvíli je predný kryt korpusu uvoľnený a dá sa odkrútiť, a jednotlivé diely sa dajú vymeniť.

DHA140: Zložte horný kryt korpusu. Odpojte vnútorné vedenie do výstupného prieduchu regeneračného vzduchu. Povoľte všetky vnútorné prvky a vyberte ich z korpusu. Ventilátor je teraz prístupný a môže sa vymeniť. DHA250, DHA360: Zložte horný kryt korpusu. Ventilátor je umiestnený na doske ventilátora a dá sa jednoducho zdvihnúť a vybrať z korpusu. Odpojte od el. napätia (vytiahnite zástrčku).

DHA140: Zložte horný kryt korpusu. Odpojte vnútorné vedenie do výstupného prieduchu regeneračného vzduchu. Povoľte všetky vnútorné prvky a vyberte ich z korpusu. V tejto chvíli sa už rotor dá vymeniť. DHA250, DHA360: Zložte horný kryt, zdvihnite ventilátor a vyberte ho z kor- pusu. Odstráňte vedenie stiahnutím z prípojok. Zložte dve pružiny na malých čapoch odkrútením upevňovacích skrutiek. Odkrúťte skrutku hriadeľa rotora a vyberte podložku a pružinu. V tejto chvíli sa deliaca doska spolu so spojovníkom regeneračného vzduchu zložiť z čapov, rotor je prístupný

zo zadnej strany a môže sa vymeniť.
