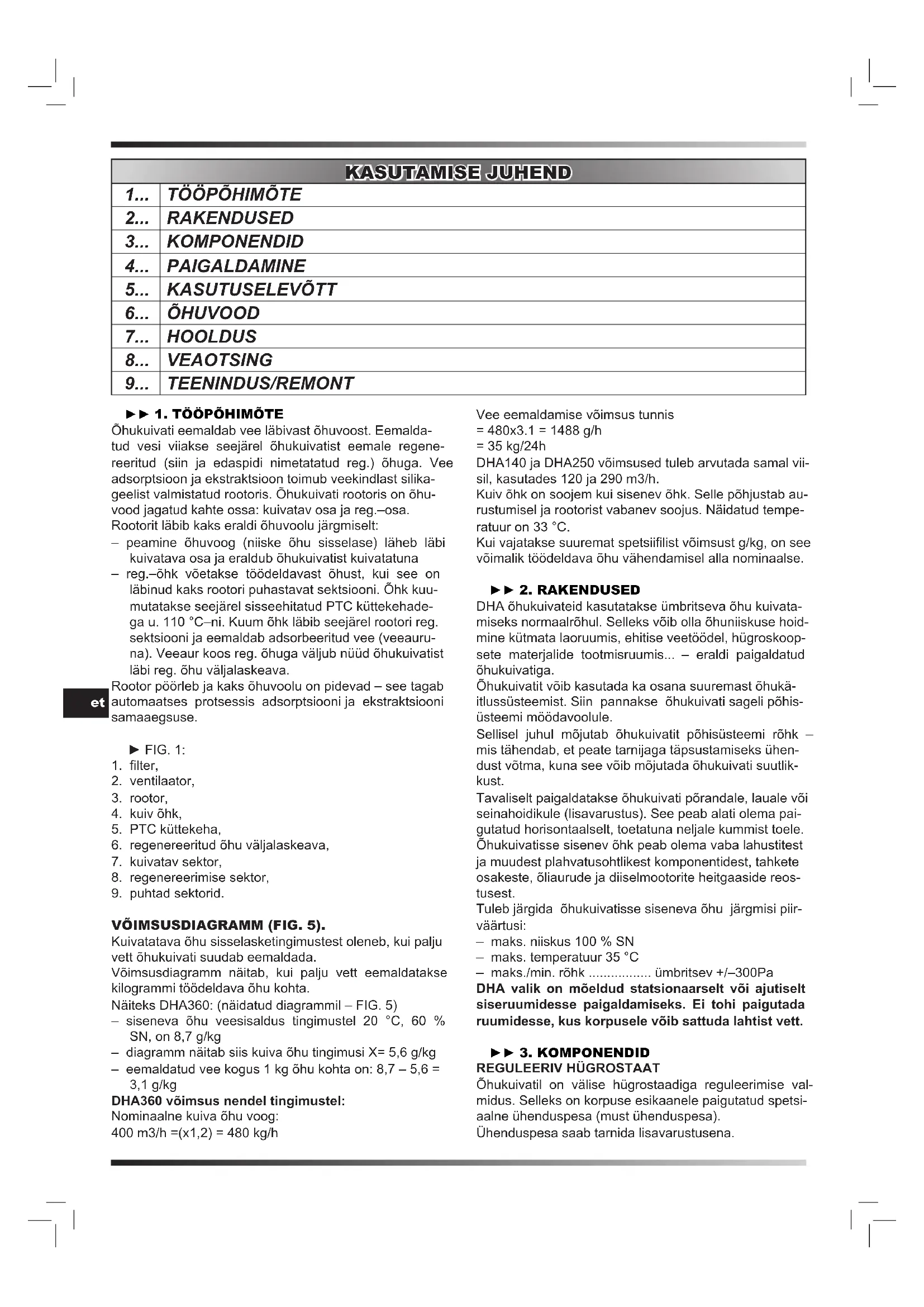

KASUTUSJUHEND DHA 140 Master

Öhukuivati eemaldab vee läbivast öhuvoost. Eemaldatud vesi viiakse seejärel öhukuivatist eemale regene-reeritud (siin ja edaspidi nimetatatud reg.) öhuga. Vee adsorptsioon ja ekstraktsioon toimub veekindlast silika-geelist valmistatud rootoris. Öhukuivati rootoris on öhu-vood jagatud kahte ossa: kuivatav osa ja reg.-osa.

Rootorit läbib kaks eraldi öhuvoolu järgmiselt:

• peamine õhuvoog (niiske õhu sisselase) läheb läbi kuivatava osa ja eraldub õhukuivatist kuivatatuna
• reg.-õhk võetakse töödeldavast õhust, kui see on läbinud kaks rootori puhastavat sektsiooni. õhk kuumutatakse seejärel sisseehitatud PTC küttekehadega u. 110 °C–ni. Kuum õhk läbib seejärel rootori reg. sektsiooni ja eemaldab adsorbeeritud vee (veeauruna). Veeaur koos reg. õhuga väljub nüüd õhukuivatist läbi reg. õhu väljalaskeava.

Rootor pöörleb ja kaks öhuvoolu on pidevad – see tagab automaatses protsessis adsorptsiooni ja ekstraktsiooni samaaegsuse.

▶ FIG. 1:

1. filter,
2. ventilaator,
3. rootor,
4. kuiv öhk,
5. PTC küttekeha,
6. regenereeritud õhu väljalaskeava,
7. kuivatav sektor,
8. regenereerimise sektor,
9. puhtad sektorid.

VÕIMSUSDIAGRAMM (FIG. 5).

Kuivatatava õhu sisselasketingimustest oleneb, kui palju vett õhukuivati suudab eemaldada.

Võimsusdiagramm näitab, kui palju vett eemaldatakse kilogrammi töödeldava õhu kohta.

Näiteks DHA360: (näidatud diagrammil – FIG. 5)

• siseneva õhu veesisaldus tingimustel 20 °C, 60 % SN, on 8,7 g/kg
• diagramm näitab siis kuiva õhu tingimusi X= 5,6 g/kg
• eemaldatud vee kogus 1 kg õhu kohta on: 8,7 - 5,6 = 3,1 g/kg

DHA360 võimsus nendel tingimustel:

Nominaalne kuiva õhu voog:

400 m3/h = (x1,2) = 480 kg/h

Vee eemaldamise võimsus tunnis

= 480x3.1 = 1488 g/h
= 35 kg/24h

DHA140 ja DHA250 võimsused tuleb arvutada samal vii-sil, kasutades 120 ja 290 m3/h.

Kuiv öhk on soojem kui sisenev öhk. Selle põhjustab aurustumisel ja rootorist vabanev soojus. Näidatud temperatuur on 33 °C.

Kui vajatakse suuremat spetsiifilist võimsust g/kg, on see võimalik töödeldava õhu vähendamisel alla nominaalse.

▶▶ 2. RAKENDUSED

DHA õhukuivateid kasutatakse ümbritseva õhu kuivata-miseks normaalrõhul. Selleks võib olla õhuniiskuse hoidmine kütmata laoruumis, ehitise veetöödel, hügroskoopsete materjalide tootmisruumis... – eraldi paigaldatud õhukuivatiga.

Öhukuivatit võib kasutada ka osana suuremast öhukä- itlussüsteemist. Siin pannakse öhukuivati sageli põhis- üsteemi möödavoolule.

Sellisel juhul mõjutab õhukuivatit põhisüsteemi rõhk - mis tähendab, et peate tarnijaga täpsustamiseks ühen- dust võtma, kuna see võib mõjutada õhukuivati suutlik- kust.

Tavaliselt paigaldatakse öhukuivati põrandale, lauale või seinahoidikule (lisavarustus). See peab alati olema pai- gutatud horisontaalselt, toetatuna neljale kummist toele. Öhukuivatisse sisenev öhk peab olema vaba lahustitest ja muudest plahvatusohtlikest komponentidest, tahkete osakeste, öliaurude ja diiselmootorite heitgaaside reos- tusest.

Tuleb järgida öhukuivatisse siseneva öhu järgmisi piirväärtusi:

- maks. niiskus 100 % SN

- maks./min. rõhk ümbritsev +/-300Pa

DHA valik on möeldud statsionaarselt või ajutiselt siseruumidesse paigaldamiseks. Ei tohi paigutada ruumidesse, kus korpusele võib sattuda lahtist vett.

▶▶ 3. KOMPONENDID

REGULEERIV HÜGROSTAAT

Öhukuivatil on välise hügrostaadiga reguleerimise valmidus. Selleks on korpuse esikaanele paigutatud spetsiaalne ühenduspesa (must ühenduspesa).

Ühenduspesa saab tarnida lisavarustusena.

Hügrostaadi juhe tuleb ühendada ühenduspesa klemmi-dega 1,2,PE.

Kui vajate reguleerimist hügrostaadi poolt, ühendage lihtsalt ühenduspesa pooled ja valige valiklülitil asend "auto".

Soovitame oma hügrostaati DR10*) (4512.600), või meie elektroonilisi hügrostaati DA20 (4512.601).

*) Tähtis:

DR10 hügrostaat tuleb kinnitada seinale või sarnaselt ning ei tohi kokku puutuda kondensaadi või muud liiki vaba vedelikuga.

Õhukuivati on ühendatud 230V, 1Ph+N+PE.

Õhukuivatil on 2m pikkune pistikuga vooluvõrgu juhe.

PAIGALDATUD KÜTTEKEHA

PTC tüübi elektriline küttekeha töötab vaid läbiva öhu- voo korral. Seetõttu pole termostaate paigaldatud.

HOIATUS: ÄRGE PUUTUGE ELEKTRILIST KÜTTEKEHA SISSELÜLITAMISEL, SEST SEE ON VOOLU ALL OLEV ISOLEERIMATA JUHE.

VÕIMSUSTARVE JA ÕHUVOOD.

Õhukuivati on varustatud PTC küttekehadega.

PTC–küttekeha energiatarve söltub seda läbivast öhuvoost.

Kolme mudeli kütteseadme voolutugevused nominaalsete öhuvoogude korral:

Õhuvoogu ja energiatarvet reguleeritakse siibriga meie tarnitud standard reg.– torustikus (lisavarustus).

TEADE: küttekeha energiatarve on kuni 2x nimiväärtusest 5–10 sek. jooksul peale sisselülitamist.

Spetsiaalselt DHA360 jaoks:

ELEKTROONILINE TAIMER, 10K4 (sisselül. viivitus):

Taimeril on järgmised funktsioonid:

- PTC küttekeha E1 lülitub sisse 30 sek. peale õhukui-vati käivitamist (valiklülitist või hügrostaadi kaudu).

Öhukuivatil on kaks PTC küttekeha: E1 ja E2. Mölemad on PTC–tüüpi, mis tähendab, et sisselülitusvool on 10A. Öhukuivati käivitamisel lülitub E2 kohe sisse. Kui E2 on saavutanud nominaalse voolu (u. 5A), lülitub sisse E1. Sel viisil vähendatakse sisselülitusvoolu, vörreldes küttekehade üheaegse käivitamisega.

▶▶ 4. PAIGALDAMINE

Öhukuivati tuleb paigaldada siseruumidesse seinahoidikule või mõnel muul viisil horisontaalselt. Ta tuleb asetada neljale amortisaatorile korpuse all.

TORUDE/VOOLIKUTE ÜHENDAMINE:

Kuivatatav öhk võetakse tavaliselt ruumist ja läheb läbi peamise öhufiltri tagaplaadil.

Töödeldava ja reg. öhu sissevõtt on ühine.

Õhukuivati tarnitakse standardselt õhu ühise sissevõ-tufiltri/-filtri raamiga.

Reg. öhu väljalase peab olema varustatud toru või voo- likuga, et võimaldada kondensvee vaba äravool. Kui see pole võimalik, tuleb puurida torustiku madalaima osa alla DN4 mm ava.

Samuti tuleb paigaldada siiber nominaalse reg. õhu voo korrigeerimiseks (ampermeetri näit).

Kuiva öhu väljalaske võib ühendada korpusel oleva väljalaskeavaga samas mõõdus oleva toru või voolikuga. Vaata korpuse mõõtmeid, FIG. 2, 3, 4.

Üldiselt tuleb kasutada sama suuri või suuremaid torusid, kui on ühendatud õhukuivatiga.

▶▶ 5. KASUTUSELEVÖTT

ELEKTER

Enne õhukuivati käivitamist kontrollige, et köik elektriühendused on korrektsed.

Kui need on korras, ühendage vaid pistik kontakti ja lülitage seade sisse.

DHA140:

Õhukuivatil on 2 lülitit:

- vasak: 0/l (start/stop),

- parem: Man/Auto (Auto = hügrostaadi poolt kontrol litud).

DHA250, 360:

Valiklültil SA1 on 3 asendit:

- auto = tööd kontrollib hügrostaat

- 0 = välja lülitatud

- man = pidev töö

"Man" tähistab pidevat tööd.

Eraldi "auto" kohta (hügrostaat ühendatud):

- Kui seade ei käivitu, võib põhjus olla hügrostaadis.

- Kui tegelik SN % on seadistatud väärtusest mada-lam, on hügrostaadi kontaktid lahti.

Seda saab kontrollida nii:

- reguleerige hügrostaadi SN 20 %, öhukuivati peaks alustama tööd

- reguleerige hügrostaadi SN 90%, öhukuivati peaks seiskuma.

▶▶ 6. ÖHUVOOD

Õhuvoogusid tuleb reguleerida.

Kuiva õhuvoo nimiväärtust m3/h tuleb reguleerida võimsusdiagrammi andmete alusel.

Kui soovitakse madalamaid kastepunkte, siis tuleb sea-da kuiva õhu voog nominaalsest väiksemaks.

KUIDAS REGULEERIDA ÔHUVOOGUSID:

- kuiva öhu voogu saab reguleerida kuiva öhu väljalaske siibriga (lisavarustus). Öhuvoogu tuleb mõõta ja selle nimiväärtust siibriga korrigeerida.

Vabal puhumisel suutlikkus kg/h suureneb: Kui väga kuiva öhku ei vajata, peaks öhukuivati töötama vabal puhumisel

– reg. õhu voogu saab reguleerida reg. õhu väljalaske siibriga (lisavarustus). Käivitage suletud asendis siibriga ja avage, kuni ampermeeter näitab:

Pange tähele: Seadmele DHA140 pole ampermeetrit paigaldatud. Voolutugevust tuleb mõõta ampermeetriga.

TÄHTIS:

Reg. õhu voogu tuleb alati kontrollida. Kontrollige reg. toru, mis võimaldab reg. õhu vaba puhumist.

Kontrollige, et reg. öhu toru on varustatud äravooluga öhukuivatist.

Kaks küttekeha E1 ja E2 käivituvad koos 10K4–ga, viivitades E1 30 sekundit.

Apermeetril saab seda jälgida nii:

• kui õhukuivati on sisse lülitatud, näitab ampermeeter 10A u. 5 sek. jooksul ja langeb siis 5A-le.
• 30 sek. pärast on E1 sisse lülitatud ja ampermeeter näitab u. 18A 5 sek. jooksul ja langeb seejärel 8A–ni, kui reg. öhk on öigesti reguleeritud.

Elektrisüsteemi seadete ja kohandatud öhuvoogude abil peaks öhukuivati seejärel töötama automaatselt välise hügrostaadi poolt juhitud sisemiste kontroll— ja ohutus-funktsioonide abil.

▶▶ 7. HOOLDUS

DHA õhukuivatid vajavad vaid minimaalset hooldust. Köik komponendid on hooldusvabad mis tähendab, et puudub vajadus määrida või reguleerida.

Normaalse kasutuse korral tuleb kontrollida vaid kolme asja:

• õhufilter tuleb vahetada paikse paigalduse korral vähemalt iga 2 kuu tagant. Kui seadet üüritakse välja, võib tolmu tase olla kõrge ja filtrit tuleb vahetada sagedamini ning korpus ja rootor tuleb pärast iga kasutuskorda puhastada,
• rootori pöörlemist tuleks kontrollida üks kord kuus,
• Elektrilise küttekeha energiatarvet tuleb kontrollida sagedamini (lugem ampermeetril, va. DHA140)).

Rootori pöörlemist saab kontrollida toruga ühendamata kuiva öhu väljalaskel. Rootor peaks siis pöörlema pä- ripäeva.

Kui rootor töötamise ajal pöörleb ja elektrilise küttekeha energiatarve näitab nominaalvoolu, võite olla peaaegu kindel, et õhukuivati töötab optimaalselt. Siiski soovitame kogu õhukuivatit korrapäraselt kontrollida, et veenduda köikide sisemiste funktsioonide korrasolekus ning kontrollida tihendeid ja liikuvaid osi kulumise ja purunemise suhtes.

See tagab maksimaalse võimsuse ja et energiat ei raisata.

▶▶ 8. VEAOTSING

KUI ÖHUKUIVATI ELEKTRIVÖRKU ÜHENDADES EI KÄIVITU:

▶ kontrolli välist kaitset

KUI ÖHUKUIVATI EI TÖÖTA, VÖIB VÄLINE HÜGROSTAAT OLLA RIKKIS:

▶ See on normaalne olukord, kui soovitud niiskus on saavutatud. Kontrollimiseks: reguleerige hügrostaat 20 % SN ja öhukuivati peaks alustama tööd. Reguleerige uuesti soovitud niiskustasemele.

KUI SOOVITUD NIISKUST EI SAAVUTATA:

▶ Probleem võib olla õhukuivatis või kogu paigalduse muudes osades (toa tihedus, hügrostaat...). Et selles veenduda, vaadake:

• rootori pöörlemist
• kuiv öhk peab olema 15–20 °C soojem kui sisenev peamine öhk. Kui see on külm, vöib see näidata, et rootor ei pöörle purunenud veorihma töttu vöi kuna mootor on seiskunud.
  – proovi käega reg. väljuva öhu temperatuuri ning tun-

neta öhuvoolu. Temperatuur söltub sisselaske tingimustest, kuid peab olema vahemikus 40–60 °C.

▶ Kui temperatuur on körgem, vöib see näidata, et rootor ei pöörle.
▶ Kontrollige ampermeetri lugemit; see peab näitama nimiväärtust:

*) ampermeetrit pole
▶ Kui õhk on külm ja ampermeeter näitab 0A – elektriline küttekeha võib vajada väljavahetamist.

SEADE ON LIIGA LÄRMAKAS:

▶ Kontrollige, et seade asub tasasel pinnal.

SEADE LEKIB:

▶ Veenduge, et seade on heas korras.
▶ Kui te ei kasuta pidevat vee äravoolu, veenduge, et kummitihend (seadme allosas) on omal kohal.

Enne öhukuivati avamist veenduge, et vörgutoide on pealülitist välja lülitatud. Tömmake toitepistikut, et kindel olla.

ELEKTRILISTE KÜTTEKEHADE ASENDAMINE DHA140:

Eemaldage korpuse ülemine kaas.

Eemaldage reg.-õhu väljalaske sisemine voolik.

Vabastage kogu sisemine montaaž ja tömmake see kor- pusest välja.

PTC küttekeha on nüüd väljavahetamiseks ligipääsetav. DHA250, DHA360:

Kui väike kate öhukuivati esipaneelil on eemaldatud, on kaks PTC küttekeha väljavahetamiseks ligipääsetavad.

REDUKTORMOOTORI, AMPERMEETRI, TUNNILOENDURI JA VALIKLÜLITI ASENDAMINE

Eemaldage korpuse ülemine kaas.

Eemaldage korpuse esikaas. Kõik õhukuivati (ventilaatori, reduktormootori ja küttekeha) juhtmed tuleb klemmide küljest lahti keerata.

Nüüd on korpuse esikaas lahti keeramiseks vaba ja komponendid väljavahetamiseks ligipääsetavad.

VENTILAATORI ASENDAMINE DHA140:

Eemaldage korpuse ülemine kaas.

Eemaldage reg.-õhu väljalaske sisemine voolik.

Vabastage kogu sisemine montaaž ja tömmake see kor- pusest välja.

Ventilaator on nüüd asendamiseks ligipääsetav.

DHA250, DHA360:

Eemaldage korpuse pealmine plaat. Ventilaator on pai- gutatud ventilaatori plaadile, mille võib kergesti tömmata üles ja korpusest välja.

Lahutage vörgutoide (eemaldage pistik pesast).

ROOTORI ASENDAMINE

DHA140:

Eemaldage korpuse ülemine kaas.

Eemaldage reg.-õhu väljalaske sisemine voolik.

Vabastage kogu sisemine montaaž ja tömmake see kor- pusest välja.

Rootor on nüüd asendamiseks ligipääsetav.

DHA250, DHA360:

Eemaldage pealmine plaat ja tömmake ventilaator üles ja korpusest välja.

Eemaldage voolik, tömmates selle toruühendusest lahti Eemaldage kaks vedru väikestelt völlidelt, keerates kru- vid lahti

Keerake lahti rootori völli kruvi, eemaldage seib ja vedru. Nüüd vöib eraldava plaadi reg. öhu ühenduspesaga völlidelt maha tömmata ja rootor on samuti vaba asenda-miseks.

FILTRI ASENDAMINE

Õhu sisselaskefiltri asendamiseks eemaldage kruvid ja võrk. Nüüd saab filtri välja võtta ja uuega asendada.
