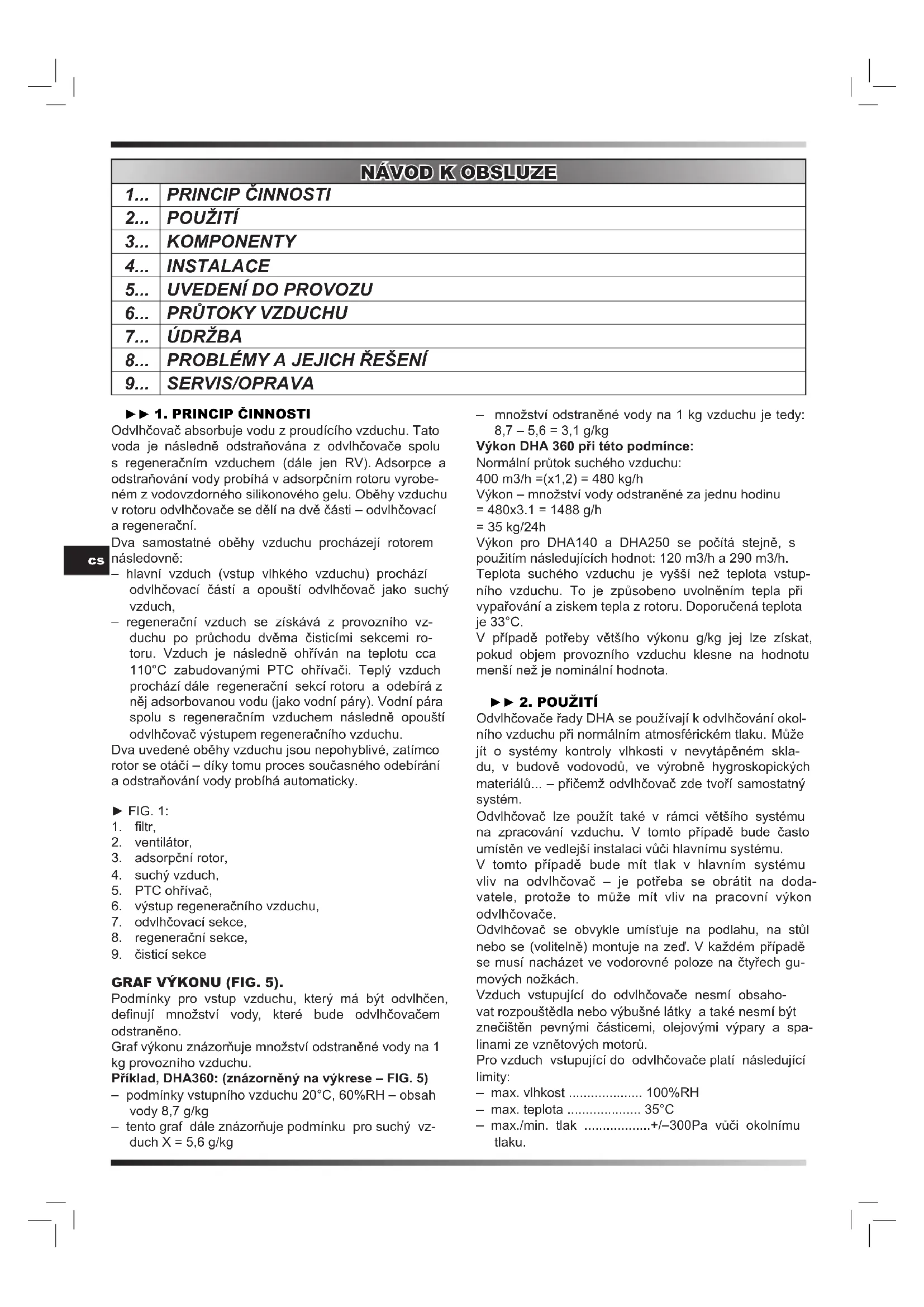

NÁVOD K OBSLUZE DHA 140 Master

Odvlhčovač absorbuje vodu z proudícího vzduchu. Tato voda je následně odstraňována z odvlhčovače spolu s regeneračním vzduchem (dále jen RV). Adsorpce a odstraňování vody probíhá v adsorpčním rotoru vyrobeném z vodovzdorného silikonového gelu. Oběhy vzduchu v rotoru odvlhčovače se dělí na dvě části – odvlhčovací a regenerační.

Dva samostatné oběhy vzduchu procházejí rotorem následovně:

- hlavní vzduch (vstup vlhkého vzduchu) prochází odvlhčovací částí a opouští odvlhčovač jako suchý vzduch, - regenerační vzduch se získává z provozního vzduchu po průchodu dvěma čisticími sekcemi rotoru. Vzduch je následně ohříván na teplotu cca 110°C zabudovanými PTC ohřívači. Teplý vzduch prochází dále regenerační sekcí rotoru a odebírá z něj adsorbovanou vodu (jako vodní páry). Vodní pára spolu s regeneračním vzduchem následně opouští odvlhčovač výstupem regeneračního vzduchu.

Dva uvedené oběhy vzduchu jsou nepohyblivé, zatímco rotor se otáčí – díky tomu proces současného odebírání a odstraňování vody probíhá automaticky.

▶ FIG. 1:

1. filtr,
2. ventilátor,
3. adsorpční rotor,
4. suchý vzduch,
5. PTC ohřívač,
6. výstup regeneračního vzduchu,
7. odvlhčovací sekce,
8. regenerační sekce,
9. čisticí sekce

GRAF VÝKONU (FIG. 5).

Podmínky pro vstup vzduchu, který má být odvlhčen, definují množství vody, které bude odvlhčovačem odstraněno.

Graf výkonu znázorňuje množství odstraněné vody na 1 kg provozního vzduchu.

Příklad, DHA360: (znázorněný na výkrese – FIG. 5)

• podmínky vstupního vzduchu 20°C, 60%RH – obsah vody 8,7 g/kg
• tento graf dále znázorňuje podmínku pro suchý vzduch X = 5,6 g/kg

- množství odstraněné vody na 1 kg vzduchu je tedy: 8,7 - 5,6 = 3,1 g/kg

Výkon DHA 360 při této podmínce:

Normální průtok suchého vzduchu:

400 m3/h = (x1,2) = 480 kg/h

Výkon – množství vody odstraněné za jednu hodinu

= 480x3.1 = 1488 g/h

= 35 kg/24h

Výkon pro DHA140 a DHA250 se počítá stejně, s použitím následujících hodnot: 120 m3/h a 290 m3/h.

Teplota suchého vzduchu je vyšší než teplota vstupního vzduchu. To je způsobeno uvolněním tepla při vypařování a ziskem tepla z rotoru. Doporučená teplota je 33°C.

V případě potřeby většího výkonu g/kg jej lze získat, pokud objem provozního vzduchu klesne na hodnotu menší než je nominální hodnota.

▶▶ 2. POUŽITÍ

Odvlhčovače řady DHA se používají k odvlhčování okolního vzduchu při normálním atmosférickém tlaku. Může jít o systémy kontroly vlhkosti v nevytápěném skladu, v budově vodovodů, ve výrobně hygroskopických materiálů... – přičemž odvlhčovač zde tvoří samostatný systém.

Odvlhčovač lze použít také v rámci většího systému na zpracování vzduchu. V tomto případě bude často umístěn ve vedlejší instalaci vůči hlavnímu systému.

V tomto případě bude mít tlak v hlavním systému vliv na odvlhčovač – je potřeba se obrátit na dodavatele, protože to může mít vliv na pracovní výkon odvlhčovače.

Odvlhčovač se obvykle umístuje na podlahu, na stůl nebo se (volitelně) montuje na zed. V každém případě se musí nacházet ve vodorovné poloze na čtyřech gumových nožkách.

Vzduch vstupující do odvlhčovače nesmí obsahovat rozpouštědla nebo výbušné látky a také nesmí být znečištěn pevnými částicemi, olejovými výpary a spalinami ze vznětových motorů.

Pro vzduch vstupující do odvlhčovače platí následující limity:

• max. vlhkost .... 100%RH
• max. teplota 35°C
• max./min. tlak ......+/-300Pa vůči okolnímu tlaku.

Řada DHA je určena k trvalé nebo dočasné instalaci uvnitř budov. Přístroje neinstalujte v místnostech, v nichž existuje riziko, že by do krytu přístroje mohla proniknout voda.

▶ 3. KOMPONENTY

REGULACE POMOCÍ HYGROSTATU

Odvlhčovač lze externě regulovat pomocí hygrostatu. Pro tyto účely se v přední části krytu přístroje nachází speciální přípojka (černá přípojka).

Konektor přípojky může být dodáván zvlášť.

Kabel hygrostatu musí být připojen ke konektoru svorkami 1, 2, PE.

Je-li nutná regulace pomocí hygrostatu, prostě zapojte obě části přípojky a na přepínači vyberte položku „auto“. Doporučujeme náš hygrostat řady DR10*) (4512.600) nebo naš elektronický hygrostat DA20 (4512.601).

\*) Důležité:

Hygrostat DR10 musí být připevněn na stěnu apod. a nelze jej vystavovat kondenzátu či jiným volným kapalinám.

Hygrostat musí mít technické schválení na 10 A.

ELEKTRICKÉ ZAPOJENÍ

Odvlhčovač je připojen k elektrické síti s napětím 230V 1Ph+N+PE.

Odvlhčovač je vybaven kabelem o délce 2 m se zástrčkou.

INSTALOVANÝ ELEKTRICKÝ OHŘÍVAČ

Elektrický ohřívač PTC funguje pouze tehdy, pokud přístrojem prochází vzduch. Proto nejsou instalovány termostaty.

UPOZORNĚNÍ: NEDOTÝKEJTE SE ELEK-TRICKÉHO OHŘÍVAČE V PROVOZU – JDE TOTIŽ O NEIZOLOVANÝ KABEL POD NAPĚTÍM.

PŘÍKONY A PRŮTOKY VZDUCHU

Odlhčovač je vybaven PTC ohřívači.

Spotřeba energie u PTC ohřívačů závisí na procházejícím vzduchu.

Při nominálních průtocích vzduchu u třech modelů je hodnota intenzity proudu pro ohřívač:

Průtok vzduchu a spotřeba energie se regulují na škrticí klapce, která je standardní součástí sady regeneračních potrubí.

POZOR:

Elektrický ohřívač v prvních sekundách provozu spotřebovává dvojnásobek nominální hodnoty energie spotřebovávané v době 5–10 sekund po zapnutí ohřívače.

Speciálně pro DHA360:

ELEKTRICKÝ ČASOMĚR, 10K4 (opožděné spuštění):

Časoměr plní následující funkci:

– ohřívač PTC E1 je spuštěn 30 s po spuštění odvlhčovače (po zapnutí vypínače nebo díky hygrostatu).

Odvlhčovač má dva PTC ohřívače – E1 & E2. Oba ohřívače jsou typu PTC, což znamená, že hodnota intenzity proudu je po zapnutí 10 A.

Po zapnutí odvlhčovače dochází k okamžitému spuštění E2. Až E2 dosáhne jmenovité hodnoty intenzity proudu (cca 5A), zapne se E1. Takto je hodnota intenzity proudu po zapnutí snížena oproti situaci, při které by došlo ke spuštění obou ohřívačů ve stejnou dobu.

▶▶ 4. INSTALACE

Odvihčovač instalujte v interiéru, na stěnové držáky nebo na jiný vodorovný podklad. Korpus přístroje položte na čtyři nožky tlumící otřesy.

ZAPOJENÍ KABELŮ/HADIC

Hlavní vzduch, který je odvlhčován, je obvykle odebírán z místnosti a poté prochází vzduchovým filtrem, který se nachází na zadním panelu.

Vstup vzduchu je společný pro provozní i regenerační, vzduch.

Standardně se odvlhčovač dodává s filtrem/rámem filtru, určeným ke společnému odebírání vzduchu.

Výstup regeneračního vzduchu musí být napojen hadicí nebo spojkou na nainstalovaný systém odvodu kondenzované vody. Není-li to možné provést, vespod v nejnižší části hadice vyvrtejte otvor o průměru 4 mm.

Je potřeba také instalovat škrticí klapku za účelem regulace jmenovitého průtoku regeneračního vzduchu (hodnota na ampérmetru).

Výstup suchého vzduchu lze napojit na hadici nebo hadi covou spojku stejné velikosti jako je výstup na korpusu. Viz rozměry na korpusu, FIG. 2, 3, 4.

Všeobecně je nutno používat hadice se stejnými rozměry nebo větší, než jsou hadice použité v odvlhčovači.

▶▶ 5 UVEDENÍ DO PROVOZU

ELEKTRICKÉ ZAPOJENÍ

Před uvedením odvlhčovače do provozu zkontrolujte, zda jsou všechna elektrická zapojení provedena správně.

Pokud ano, pouze zapojte kabel do elektrické zásuvky a přístroj zapněte.

DHA140:

Odlhčovač je vybaven dvěma přepínači:

– levý: 0/l (start/stop),
- pravý: Man/Auto (Auto = řízení pomocí hygrostatu).

DHA250, 360:

Přepínač SA1 má 3 polohy:

– auto = obsluha řízená hygrostatem

- 0 = vypnuto

- man = nepřetržitá práce

„Man“ označuje nepřetržitou práci.

V případě „auto“ (při zapojeném hygrostatu):

• Pokud se přístroj nespustí, může to být způsobeno hygrostatem.
• Pokud je skutečný hodnota relativní vlhkosti nižší než nastavená, kontakty hygrostatu jsou otevřené.

To lze zkontrolovat následovně:

• nastavte hygrostat na 20% relativní vlhkosti - odvlhčovač by měl začít pracovat,
• nastavte hygrostat na 90% relativní vlhkosti - odvlhčovač by měl přestat pracovat,

▶▶ 6. PRŮTOKY VZDUCHU

Je potřeba seřídit průtoky vzduchu.

Průtok suchého vzduchu nastavte na jmenovitou hod-

notu v m3/h na základě údajů získaných z grafu výkonu. Pokud jsou vyžadovány hodnoty nižší než rosný bod, nastavte průtok vzduchu na nižší než jmenovité hodnoty.

JAK SEŘÍDIT PRŮTOKY VZDUCHU:

• průtok suchého vzduchu lze regulovat pomocí volitelné škrticí klapky, která se nachází na výstupu suchého vzduchu. Průtok vzduchu je potřeba měřit a regulovat na škrticí klapce na jmenovitou hodnotu. Volný průtok, výkon v kg/h vzroste: Pokud není potřeba velmi suchého vzduchu, odvlhčovač má pracovat s volným průtokem.
• průtok regeneračního vzduchu lze regulovat na škrticí klapce na výstupu regeneračního vzduchu (volitelně). Spustte přístroj se škrticí klapkou v uzavřené poloze a otevírejte ji, dokud ampérmetr neukáže:

Pozor: DHA140 nemá instalovaný rozváděčový ampérmetr. V případě tohoto zařizení je nutno měřit intenzitu proudu pomocí externího ampérmetru.

DŮLEŽITÉ:

Průtok regeneračního vzduchu musí být vždy kontrolovaný. Zkontrolujte hadici, zda umožňuje volný průtok regeneračního vzduchu.

Také se ujistěte, zda má hadice regeneračního vzduchu vývod z odvlhčovače.

V PŘÍPADĚ DHA360:

SPUŠTĚNÍ OHŘÍVAČŮ:

Oba ohřívače E1 a E2 se spouštějí při 10K4 se zpožděním E1, které činí 30 sekund.

Na ampérmetru se to zobrazí následovně:

- je-li odvlhčovač zapnutý, ampérmetr ukáže hodnotu cca 18 A po dobu 5 sekund a pak se tato hodnota sníží na cca 5 A.

- po 30 s se zapne ohřívač E1 a ampérmetr zobrazí hodnotu cca 5 sekund a poté tato hodnota klesne na 8,00 A při seřízeném regeneračním vzduchu.

Po seřízení elektrických nastavení a průtoků vzduchu se odvlhčovač bude dále spouštět automaticky pomocí externích funkcí ovládání a bezpečnosti řízených externím hygrostatem.

▶▶ 7. ÚDRŽBA

Odvlhčovače DHA nevyžadují příliš náročnou údržbu. Veškeré elementy jsou bezobslužné, což znamená, že není potřeba stroj mazat ani seřizovat.

Za normálních provozních podmínek kontrolujte pouze tři věci:

- vzduchový filtr je nutno měnit alespoň jednou za 2 měsíce – v případě pevné instalace. Je-li přístroj používán v půjčovně, množství prachu ve zpracovávaném vzduchu může být vysoké. V tom případě měňte filtr častěji. Při výměně filtru vyčistěte také korpus a rotor.

– otáčky rotoru kontrolujte jednou měsíčně,

- často kontrolujte spotřebu energie ohřívači (hodnoty na ampérmetru s výjimkou DHA 140).

Otáčky rotoru lze kontrolovat přes výstup suchého vzduchu, pokud není připojena hadice. Rotor se musí otáčet po směru hodinových ručiček.

Pokud se rotor během práce otáčí a spotřeba energie elektrického ohřívače ukazuje jmenovitou hodnotu intenzity proudu, můžete si být téměř jisti, že odvlhčovač pracuje optimálně. Avšak doporučujeme pravidelně kontrolovat celý odvlhčovač, abyste měli jistotu, že fungují správně všechny jeho vnitřní funkce. Doporučujeme také kontrolu těsnění a pohyblivých dílů z hlediska opotrebení.

Tyto činnosti zajistí maximální výkon a znemožní ztráty energie.

▶▶ 8. PROBLÉMY A JEJICH ŘEŠENÍ POKUD SE ODVLHČOVAČ PO ZAPOJENÍ DO ELEKTRICKÉ ZÁSUVKY NESPUSTÍ:

▶ zkontrolujte vnější pojistku

POKUD ODVLHČOVAČ NEFUNGUJE, PRAVDĚPODOBNE JE POŠKOZEN EXTERNÍ HYGROSTAT:

Jde o normální jev, pokud bylo dosaženo požadované vlhkosti. Pro kontrolu: nastavte hygrostat na 20% relativní vlhkosti, což by mělo způsobit spuštění odvlhčovače. Poté opět nastavte hygrostat na požadovanou vlhkost.

POKUD NEBUDE DOSAŽENO POŽADOVANÉ VLHKOSTI:

▶ Problém může být v odvlhčovači – nebo jiných elementech celé instalace (utěsnění místnosti, hygrostat...) Pro kontrolu provedte následující činnosti:

– zkontrolujte otáčky rotoru,
- ujistěte se, zda je suchý vzduch o 15–20°C teplejší než vstupní hlavní vzduch. Pokud je studený, důvodem může být zastavení rotoru v důsledku přetržení poháněcího řemenu nebo zastavení motoru.
- ručně zkontrolujte průtok a teplotu regeneračního vzduchu na výstupu. Teplota závisí na podmínkách na vstupu, avšak měla by být v rozmezí 40 – 60°C.
▶ Vyšší teplota může svědčit o zastavení rotoru.
▶ Zkontrolujte hodnotu na ampérmetru, který musí ukazovat jmenovitou hodnotu:

▶ Pokud je vzduch studený, ampérmetr ukazuje hodnotu 0A – je možné, že elektrický ohřívač potřebuje výměnu.

PŘÍSTROJ PRACUJE PŘÍLIŠ HLUČNĚ:

Zkontrolujte, zda je přístroj postaven na rovný podklad.

Z PŘÍSTROJE UNIKÁ VODA:

Ujistěte se, že je přístroj v dobrém technickém stavu. Pokud nepoužíváte stálý odvod vody, ujistěte se, že gumová zátka (pod přístrojem) je na svém místě.

▶▶ 9. SERVIS/OPRAVA

BEZPEČNOSTNÍ POKYNY

Před otevřením odvlhčovače se ujistěte, že je vypnutý elektrický proud pomocí hlavního vypínače. Pro jistotu vytáhněte kabel z elektrické zásuvky.

VÝMĚNA ELEKTRICKÝCH OHŘÍVAČŮ

DHA140:

Sundejte horní kryt korpusu přístroje.

Odpojte vnější hadici od výstupu regeneračního vzduchu.

Uvolněte všechny vnitřní elementy a vyjměte je z kor- pusu přístroje.

PTC ohřívač je nyní snadno dostupný a lze jej vyměnit.

DHA250, DHA360:

Pokud sundáte malé víko vepředu na odvlhčovači, získáte přístup ke dvěma PTC ohřivačům a můžete je vyměnit.

VÝMĚNA MOTORU S PŘEVODOVKOU, AMPÉR-METRU, POČÍTADLA HODIN, PŘEPÍNAČE

Sundejte horní kryt korpusu přístroje.

Sundejte prední kryt. Všechny kabely přístroje (ventilátor, motor, ohřívače) odšroubujte na spojkách.

V této chvíli je přední kryt korpusu uvolněný a lze jej odšroubovat, jednotlivé díly lze vyměnit.

VÝMĚNA VENTILÁTORU

DHA140:

Sundejte horní kryt korpusu přístroje.

Odpojte vnější hadici k výstupu regeneračního vzduchu.

Uvolněte všechny vnitřní elementy a vyjměte je z korpusu přístroje.

Ventilátor lze nyní vyměnit.

DHA250, DHA360:

Sundejte horní panel korpusu. Ventilátor se nachází na panelu ventilátoru a lze jej snadno zvednout a vyjmout z korpusu.

Odpojte elektrické spoje (vyjměte ze zásuvky)

VÝMĚNA ROTORU

DHA140:

Sundejte horní kryt korpusu přístroje.

Odpojte vnější hadici k výstupu regeneračního vzduchu.

Uvolněte všechny vnitřní elementy a vyjměte je z korpusu přístroje.

Nyní lze již provést výměnu rotoru.

DHA250, DHA360:

Sundejte horní panel, zvedněte ventilátor a vyjměte jej z korpusu.

Odstraňte kabel jeho stáhnutím z přípojky.

Odstraňte dvě pružiny na malých válečcích odšroubováním upevňovacích šroubů.

Odšroubujte šroub v hřídeli motoru a vyjměte podložku a pružinu.

Nyní lze dělicí desku spolu s připojkou regeneračního vzduchu sundat z hřídele a přístup k rotoru je umožněn do té míry, že jej lze vyměnit.

VÝMĚNA FILTRU

Pro výměnu filtru na vstupu vzduchu sundejte šrouby a síťku. Nyní lze vytáhnout starý filtr a namontovat nový.
