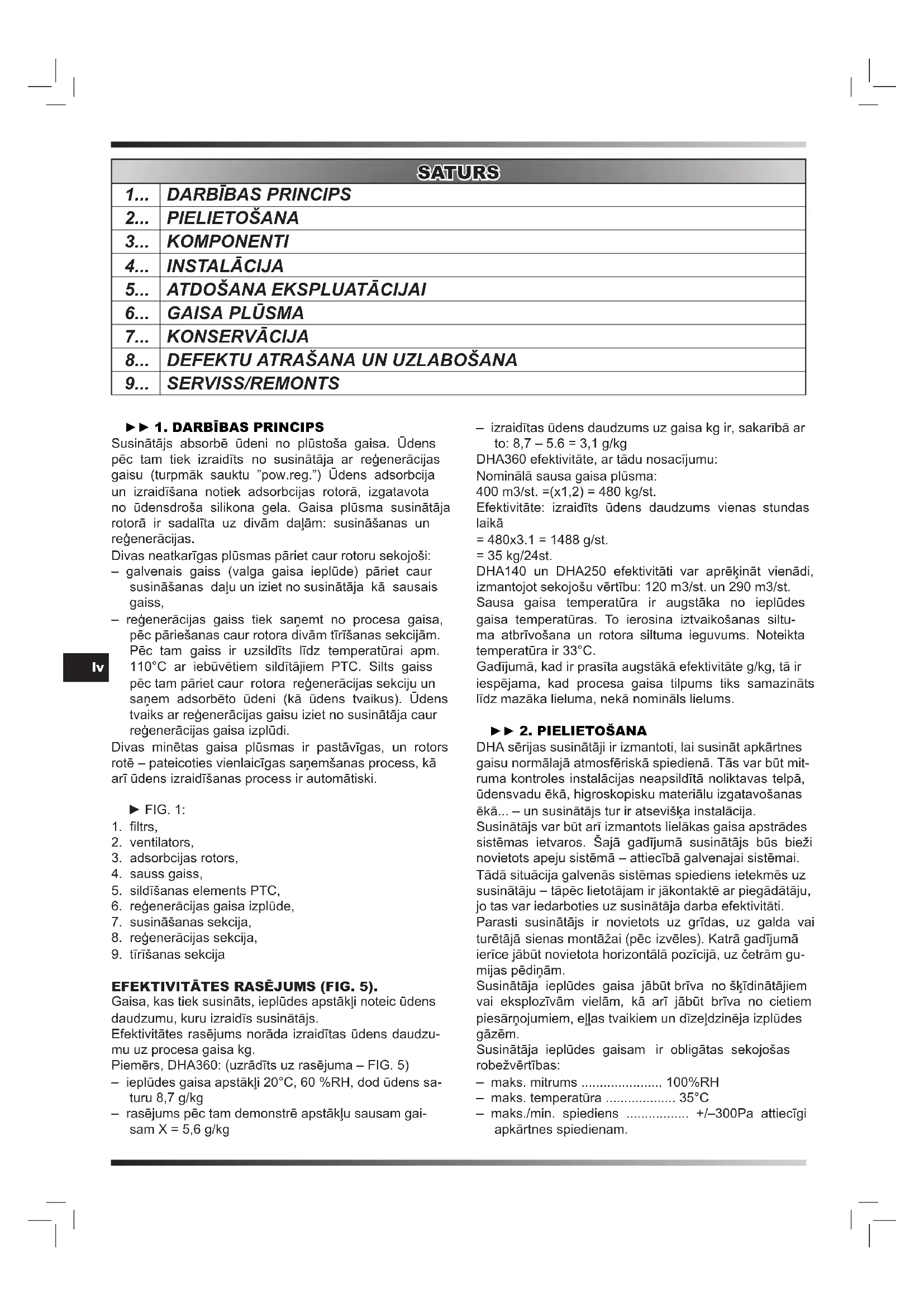

LIETOŠANAS INSTRUKCIJA DHA 140 Master

Susinātājs absorbē ūdeni no plūstoša gaisa. Ūdens pēc tam tiek izraidīts no susinātāja ar reģenerācijas gaisu (turpmāk sauktu "pow.reg.") Ūdens adsorbcija un izraidīšana notiek adsorbcijas rotorā, izgatavota no ūdensdroša silikona gela. Gaisa plūsma susinātāja rotorā ir sadalīta uz divām daļām: susināšanas un reģenerācijas.

Divas neatkarīgas plūsmas pāriet caur rotoru sekojoši:

• galvenais gaiss (valga gaisa ieplüde) pāriet caur susināšanas daļu un iziet no susinātāja kā sausais gaiss,
• regenerācijas gaiss tiek saņemt no procesa gaisa, pēc pāriešanas caur rotora divām tīrīšanas sekcijām. Pēc tam gaiss ir uzsildīts līdz temperatūrai apm. 110°C ar iebūvētiem sildītājiem PTC. Silts gaiss pēc tam pāriet caur rotora regenerācijas sekciju un saņem adsorbēto ūdeni (kā ūdens tvaikus). Ūdens tvaiks ar regenerācijas gaisu iziet no susinātāja caur regenerācijas gaisa izplūdi.

Divas minētas gaisa plūsmas ir pastāvīgas, un rotors rotē – pateicoties vienlaicīgas saņemšanas process, kā arī ūdens izraidīšanas process ir automātiski.

▶ FIG. 1:

1. filtrs,
2. ventilators,
3. adsorbcijas rotors,
4. sauss gaiss,
5. sildīšanas elements PTC,
6. reğenerācijas gaisa izplūde,
7. susināšanas sekcija,
8. reğenerācijas sekcija,
9. tīrīšanas sekcija

EFEKTIVITĀTES RASĒJUMS (FIG. 5).

Gaisa, kas tiek susināts, ieplūdes apstāklī noteic ūdens daudzumu, kuru izraidīs susinātājs.

Efektivitātes rasējums norāda izraidītas ūdens daudzumu uz procesa gaisa kg.

Piemers, DHA360: (uzrādīts uz rasējuma – FIG. 5)

• ieplūdes gaisa apstākļi 20°C, 60 %RH, dod ūdens saturu 8,7 g/kg
• rasējums pēc tam demonstrē apstākļu sausam gai- sam X = 5,6 g/kg

- izraidītas ūdens daudzums uz gaisa kg ir, sakarībā ar to: 8,7 - 5.6 = 3,1 g/kg

DHA360 efektivitāte, ar tādu nosacījumu:

Nominālā sausa gaisa plūsma:

400 m3/st. = (x1,2) = 480 kg/st.

Efektivitāte: izraidīts ūdens daudzums vienas stundas laikā

$$ = 4 8 0 \times 3. 1 = 1 4 8 8 \mathrm{g} / \mathrm{st}. $$

$$ = 3 5 \mathrm{kg} / 2 4 \mathrm{st}. $$

DHA140 un DHA250 efektivitāti var aprēkināt vienādi, izmantojot sekojošu vērtību: 120 m3/st. un 290 m3/st.

Sausa gaisa temperatūra ir augstāka no ieplūdes gaisa temperatūras. To ierosina iztvaikošanas siltuma atbrīvošana un rotora siltuma ieguvums. Noteikta temperatūra ir 33°C.

Gadījumā, kad ir prasīta augstākā efektivitāte g/kg, tā ir iespējama, kad procesa gaisa tilpums tiks samazināts līdz mazāka lieluma, nekā nomināls lielums.

▶▶ 2. PIELIETOŠANA

DHA sērijas susinātāji ir izmantoti, lai susināt apkārtnes gaisu normālajā atmosfēriskā spiedienā. Tās var būt mit-ruma kontroles instalācijas neapsildītā noliktavas telpā, ūdensvadu ēkā, higroskopisku materiālu izgatavošanas ēkā... – un susinātājs tur ir atseviška instalācija.

Susinātājs var būt arī izmantots lielākas gaisa apstrādes sistēmas ietvaros. Šajā gadījumā susinātājs būs bieži novietots apeju sistēmā – attiecībā galvenajai sistēmai.

Tādā situācija galvenās sistēmas spiediens ietekmēs uz susinātāju – tāpēc lietotājam ir jākontaktē ar piegādātāju, jo tas var iedarboties uz susinātāja darba efektivitāti.

Parasti susinātājs ir novietots uz grīdas, uz galda vai turētājā sienas montāžai (pēc izvēles). Katrā gadījumā ierīce jābūt novietota horizontālā pozīcijā, uz četrām gu-mijas pēdiņām.

Susinātāja ieplūdes gaisa jābūt brīva no škīdinātājiem vai eksplozīvām vielām, kā arī jābūt brīva no cietiem piesārṇojumiem, ellas tvaikiem un dīzeļdzinēja izplūdes gāzēm.

Susinātāja ieplūdes gaisam ir obligātas sekojošas robežvērtības:

• maks. mitrums 100%RH
• maks. temperatūra 35°C
• maks./min. spiediens ....+/-300Pa attiecīgi apkārtnes spiedienam.

DHA sērija ir paredzēta pastāvīgai vai pagaidu instalēšanai ēkās. lerīces nevar būt montētas telpās, kur korpusā var nokļut ūdens.

▶▶ 3. KOMPONENTI REGULÉŠANA AR HIGROSTATA PALÍDZÍBU

Susinātājs ir pielāgots ārējai regulēšanai ar higrosta- ta palīdzību. Sakarībā ar to, pieslēgšanai korpusa priekšpuses vākā tika novietots speciāls savienojums (melns savienojums).

Savienojuma kontaktdakša var būt piegādāta pēc pieprasījuma.

Higrostata vads jäbūt pieslēgts pie kontaktdakšas ar spailēm 1, 2, PE.

Ja ir nepieciešama regulēšana ar higrostata palīdzību, pietiek tikai pieslēgt savienojuma divas daļas un izvēlēt pozīciju "auto" uz pārslēdzēja.

Rekomendējam mūsu higrostatu no DR10*) (4512.600) sērijas, vai mūsu elektronisku higrostatu DA20 (4512.601).

*) Svarīgi:

Higrostats DR10 jābūt piestiprināts pie sienas u.c., un nevar pakļauties kondensāta vai cita šķidruma iedarbībai.

Higrostatam jäbüt atestāts 10A.

ELEKTRISKS SAVIENOJUMS

Susinātājs ir pieslēdzams pie 230V sprieguma, 1Ph+N+PE.

Susinātājs ir apgādāts ar 2m vadu ar kontaktdakšu.

UZSTĀDĪTS ELEKTRISKS SILDĪTĀJS

Elektrisks sildītājs PTC tipa funkcionē tikai momentā, kad ir gaisa plūsma. Tāpēc nav uzstādīti termostati.

BRĪDINĀJUMS: NEDRĪKST PIESKARTIES PIE SILDĪTĀJA, KAD IR IESLĒGTS, JO TAS IR NEIZOLĒTS VADS ZEM SPRIEGUMA.

JAUDAS PATËRËŠANA UN GAISA PLÜSMAS

Susinātājs ir apgādāts ar PTC sildītājiem.

Enerğijas patērēšana PTC sildītāja gadījumā ir atkarīga no gaisa plūsmas.

Nominālā gaisa plūsmā trim modeļiem sildītāja strāva ir sekojoša:

Gaisa plūsma un energijas patērēšana ir regulēti uz drose-les, kas atrodas mūsu standartā reģenerācijas vadu sistēmā.

UZMANIBU:

Elektriskā sildītāja energijas patērēšana pirmajās sekundēs ir divreiz augstākā no nominālas vērtības, patērētas 5–10 sekundes pēc sildītāja ieslēgšanas.

Speciāli DHA360:

ELEKTRISKS LAIKA SKAITITÄJS, 10K4 (ieslēgta kavēšana):

LAIKA SKAITITĀJS VEIC SEKOJOŠU FUNKCIJU:

– sildītājs PTC E1 tiks ieslēgts 30 sek. pēc susinātāja iedarbināšanas (pēc ieslēdzēja pārslēgšanas vai pateicoties higrostatam).

Susinātājs ir apgādāts ar diviem sildītājiem PTC, E1 & E2. Abi sildītāji ir PTC veidā, tas nozīme, ka strāva pēc ieslēgšanas ir 10A.

Pēc susinātāja iedarbināšanas nekavējoties tiek ieslēgts E2. Kad E2 sasniegs nominālu strāvu (apm. 5A), ieslēdzas E1. Tas atļauj samazināt strāvu pēc ieslēgšanas salīdzinot ar situāciju, kad abi sildītāji tiktu iedarbināti vienā laikā.

▶▶ 4. INSTALĀCIJA

Susinātājs jābūt instalēts telpās, uz sienas montāžas turētājiem vai uz cita horizontāla pamata. Korpuss jābūt novietots uz četriem vibrācijas slāpētājiem.

VADU/ŠLÜTENU PIESLĚGŠANA:

Galvenais vads, kas tiek susināts, parasti ir saņemts no telpas, pēc tam pāries caur gaisa filtru uz aizmugurejas plātnes. Gaisa ieplūde ir kopēja procesa un regenerācijas gai-sam.

Standartā susinātājs ir piegādāts ar filtru / filtra rāmi gai- sa kopējai saņemšanai.

Reğenerācijas gaisa izeja jābūt pieslēgta ar vadu vai savienojumu ar instalētu kondensētas ūdens izvadu. Ja tas nav iespējami, vada apakšējā daļā jāizurbj caurumu ar diametru 4 mm.

Jābūt arī uzstādīta drosele, lai regulēt regenerācijas gai sa nominālu plūsmu (ampērmetra rādītājs).

Sausa gaisa izeja var būt pieslēgta pie vada vai šlūtenes savienojumu ar tādu pašu lielumu, kā korpusa izeja. Sk. korpusa izmērus, FIG. 2, 3, 4.

Vispārīgi, jābūt lietoti vadi ar tādiem pašiem izmēriem va' augstākiem, nekā izmantoti susinātājā.

▶▶ 5. ATDOŠANA EKSPLUATĀCIJAI

ELEKTRISKS SAVIENOJUMS

Pirms susinātāja iedarbināšanas jābūt pārbaudīta visu elektrisku savienojumu pareizība.

Ja viss ir pareizi, pietiek tikai pieslēgt kontaktdakšu pie elektrības un ieslēgt ierīci.

DHA140:

Susinātājs ir apgādāts ar 2 pārslēdzējiem:

- kreiss: 0/l (start/stop),

- labs: Man/Auto (Auto = vadīšana ar higrostatu).

DHA250, 360:

SA1 pārslēdzējam ir 3 iestādījumi:

- auto = apkalpošana vadīta ar higrostatu

- 0 = izslēgts

- man = pastāvīgs darbs

„Man” nozīmē pastāvīgu darbu.

„Auto” gadījumā (ar pieslēgtu higrostatu):

- Ja ierīce neiedarbinās, to var ierosināt higrostats.

- Ja faktisks relatīvā mitruma līmenis ir zemāks no iestādījumiem, higrostata kontakti ir atvērti.

To var pārbaudīt sekojoši:

- uzstādīt higrostatu uz relatīvā mitruma 20% - susinātājs jāsāk funkcionēt,

- uzstādīt higrostatu uz relatīvā mitruma 90% - susinātājs jāpārtrauc funkcionēšanu,

▶▶ 6. GAISA PLÜSMA

Noregulēt gaisa plūsmu.

Sausa gaisa plūsma jābūt uzstādīta uz nominālu vērtību m3/h pēc datiem, saņemtiem no efektivitātes shēmas.

Ja ir prasīti zemāki rasas punkti, gaisa plūsma jābūt uzstādīta zemāk par nominālām vērtībām.

KÃ REGULÊT GAISA PLÜSMU:

- sausa gaisa plūsma var būt regulēta ar papildu dro-seli, kas atrodas uz sausa gaisa izplūdes. Gaisa plūsma jābūt mērīta un regulēta uz droseles nominālai vērtībai.

Brīva plūsma, kg/h efektivitāte paaugstinās: Ja nav prasīts Joti sauss gaiss, susinātājs jāstrādā ar brīvu plūsmu.

– reğenerācijas gaisa plūsma var būt regulēta uz droseles reğenerācijas gaisa izplūdē (opcija). ledarbināt ierīci ar droseli slēgtā pozīcijā, atvērt līdz momentam, kad ampērmets parādīs:

Uzmanību: DHA140 nav uzstādīta tabulas ampērmetra. Minētas ierīces gadījumā strāva jābūt mērīta ar ampērmetru.

SVARİGI:

Reğenerācijas gaisa plūsma jābūt visu pastāvīgi kontrolēta. Jābūt pārbaudīts vads, kas atļauj reğenerācijas gaisa brīvo plūsmu.

Arī jāpārbauda, vai reģenerācijas vadam ir izvads no susinātāja.

DHA360 gadījumā:

SILDITAJU IEDARBINASANA:

Abi sildītāji E1 un E2 iedarbinās pie 10K4 ar 30 sekundes E1 aizkavēšanu.

Uz ampērmetra tas būs parādīti sekojoši:

- kad susinātājs ir ieslēgts, ampērmets parāda vērtību 10A 5 sekunžu laikā, un pēc tam šī vērtība samazinās līdz 5A.

- pēc 30 sek. ieslēdzas sildītājs E1 un ampērmets parāda vērtību apm. 18A 5 sekunžu laikā un pēc tam šī vērtība samazinās līdz 8,00A ar noregulētu reģenerācijas gaisu.

Pēc elektrisku iestādījumu un gaisa plūsmu noregulēšanas susinātājs iedarbinās automātiski ar iekšējām vadības un drošības funkcijām, kas ir kontrolētas ar ārēju higrostatu.

▶▶ 7. KONSERVĀCIJA

DHA susinātāji jābūt noturēti tikai nelielā apjomā. Neviens no elementiem neprasa apkalpošanu, kas nozīmē, ka nav nepieciešami veikt ierīces eljošanu vai regulēšanu. Normāla darba apstāklos tikai jābūt pārbaudītas tikai trīs lietas:

- gaisa filtrs jābūt mainīts vismaz ik pēc 2 mēnešiem, stacionāras instalācijas gadījumā. Ja ierīce ir izman-tota nomas režīmā, putekļu līmenis apstrādātā gaisā var būt augsts. Tādā gadījumā filtrs jābūt mainīts biežāk. Pēc filtra mainīšanas jābūt notīrīts korpuss un rotors.

- rotora apgrozījumi jābūt kontrolēti vienu reizi mēnesī,

- jābūt bieži pārbaudīta elektrisku sildītāju energijas patērēšana (izmantojot ar ampērmetru, izņemot DHA140).

Rotora apgrozījumi var būt kontrolēti caur sausa gaisa izplūdi, gadījumā, kad vads nav pieslēgts. Rotors jārotē pulksteņrādītāja kustības virzienā.

Kad rotors rotē darba laikā, un elektriskā sildītāja energijas patērēšana norāda strāvas nominālu vērtību, lietotājs var būt pārliecināts, ka susinātājs funkcionē optimāli. Turklāt, rekomendējam pilnu periodisku susinātāja apskati, lai pārliecināties, vai visas iekšējas funkcijas funkcionē pareizi. Rekomendējam arī pārbaudīt blīvējumus un kustošu elementu, lai nav nolietoti.

Tas nodrošinās maksimālu efektivitāti un sargās no energijas pārmērīgiem zaudējumiem.

▶▶ 8. DEFEKTU ATRAŠANA UN UZLABOŠANA JA SUSINĀTĀJS NEIEDARBINĀS PĒC BAROŠANAS AVOTA PIESLĒGŠANAS:

▶ pārbaudiet ārēju drošinātāju

JA SUSINĀTĀJS NEFUNKCIONĒ, IESPĒJAMI, KA ĀRĒJAIS HIGROSTATS IR BOJĀTS.:

▶ Tā ir normāla situācija, kad tika sasniegts prasīts mitrums. Lai pārbaudīt: uzstādiet higrostatu uz relatīvo mitrumu 20%, higrostats jāsāk funkcionēt. Pēc tam atkārtoti uzstādiet higrostatu, lai sasniegt prasītu mitrumu.

JA PRASITS MITRUMS NEBÜS SASNIEGTS:

▶ Problema var būt susinātājā – vai visas instalācijas citos elementos (telpas hermētiskums, higrostats...). Lai to verificēt:

- pārbaudiet rotora apgrozījumus,

- pärbaudiet, vai sauss gaiss ir uz 15–20°C siltāks par ieplūdes galveno gaisu. Ja ir auksts, to var ierosināt rotora apturēšana pēc piedziņas siksnas pārtraukšanas vai dzinēja apturēšanas.

- ar roku pārbaudiet plūsmu un regenerācijas gaisa temperatūru uz izplūdes. Temperatūra ir atkarīga no ieplūdes apstākliem, bet jāatrodas 40–60°C diapazonā.

▶ Augstākā temperatūra var apliecināt rotora apturēšanu.

▶ Pārbaudiet ampērmetra vērtību – jābūt nomināla:

▶ Ja gaiss ir auksts, ampērmetra vērtība ir 0A – varbūt jābūt mainīts elektrisks sildītājs.

IERİCE STRÄDÄ PÄRÄK SKALI:

▶ Pārbaudiet, vai ierīce ir uzstādīta uz gludas virsmas.

SÜCE NO IERİCES:

▶ Pārbaudiet, vai ierīce ir labā tehniskā stāvoklī.

▶ Ja neizmantojiet pastāvīgu ūdens izvadīšanu, pārbaudiet, vai gumijas korkis (zem ierīces) atrodas savā vietā.

▶ 9. SERVISS/REMONTS DROŠĪBAS INSTRUKCIJA

Pirms ierīces atvēršanas pārbaudiet, vai elektrības avots ir atslēgts ar galveno izslēdzēju. Lai par to pārliecināties, atslēdziet kontaktdakšu no elektrības ligzdas.

ELEKTRISKU SILDITAJU MAINIŠANA DHA140:

Nonemt korpusa augšējo vāku.

Atslēgt iekšējo vadu no reģenerācijas gaisa izplūdes.

Atslābiniet visus iekšējus elementus un noņemiet tos no korpusa.

PTC sildītājs tagad ir viegli pieejams un var būt mainīts.

DHA250, DHA360:

Kad neliels vāks no susinātāja priekšējas puses tiks noņemts, būs iespējama pieeja pie diviem PTC sildītājiem un to mainīšana.

TRANSMISIJAS DZINËJA, AMPËRMETRA, LAIKA SKAITITÄJA, PÄRSLËDZËJA MAINIŠANA

Noņemt korpusa augšējo vāku.

Noņemt priekšējo vāku. Visi susinātāja vadi (ventilators, transmisijas dzinējs un sildītāji) jābūt atskrūvēti uz savienojumiem.

Korpusa priekšējais vāks šajā momentā ir atslābināts un var būt atskrūvēts, un atsevišķi elementi var būt mainīti.

VENTILATORA MAINIŠANA

DHA140:

Noņemt korpusa augšējo vāku.

Atslēgt iekšējo reģenerācijas gaisa izplūdes vadu.

Atslābiniet visus iekšējus elementus un noņemiet tos no korpusa.

Ventilators tagad var būt mainīts.

DHA250, DHA360:

Noņemt korpusa augšējo vāku. Ventilators ir novietots uz ventilatora plātnes, var būt viegli pacelts un noņemts no korpusa.

Atslēgt elektrības savienojumu (nonemt kontaktdakšu)

ROTORA MAINIŠANA

DHA140:

Noņemt korpusa augšējo vāku.

Atslēgt iekšējo reģenerācijas gaisa izplūdes vadu.

Atslābiniet visus iekšējus elementus un noņemiet tos no korpusa.

Tagad var būt mainīts rotors.

DHA250, DHA360:

Noņemt augšējo plātni, pacelt ventilatoru un noņemt to no korpusa.

Nonemt vadu, atslēdzot to no savienojumiem.

Noņemt divas spraugas uz maziem veltņiem, atskrūvējot stiprinošas skrūves.

Atskrūvēt skrūvi uz rotora veltņa, nonemt paliktnu un spraugu.

Tagad sadalīšanas plātne ar regenerācijas gaisa savie-nojumu var būt noņemta no veltņiem, un pieeja pie ro-tora ir iespējama, lai to mainīt.

FILTRA MAINIŠANA

Lai mainīt filtru uz gaisa ieplūdes, jābūt nonņemtas skrūves un tīkls. Tagad var būt nonņemts vecais filtrs un uzstādīts jaunais.
