BRUKSANVISNING DHA 140 Master

Hanstikket til tilslutningen kan leveres som option.

- auto = drift med tilsluttet hygrostat

- 0 = afbrudt

- man = kontinuerlig drift

„Man“ betyder kontinuerlig drift.

▶ Man skal sikre sig, at affugteren er i god teknisk tilstand.

Fjern den interne slange fra afkastet for regenereringsluft.

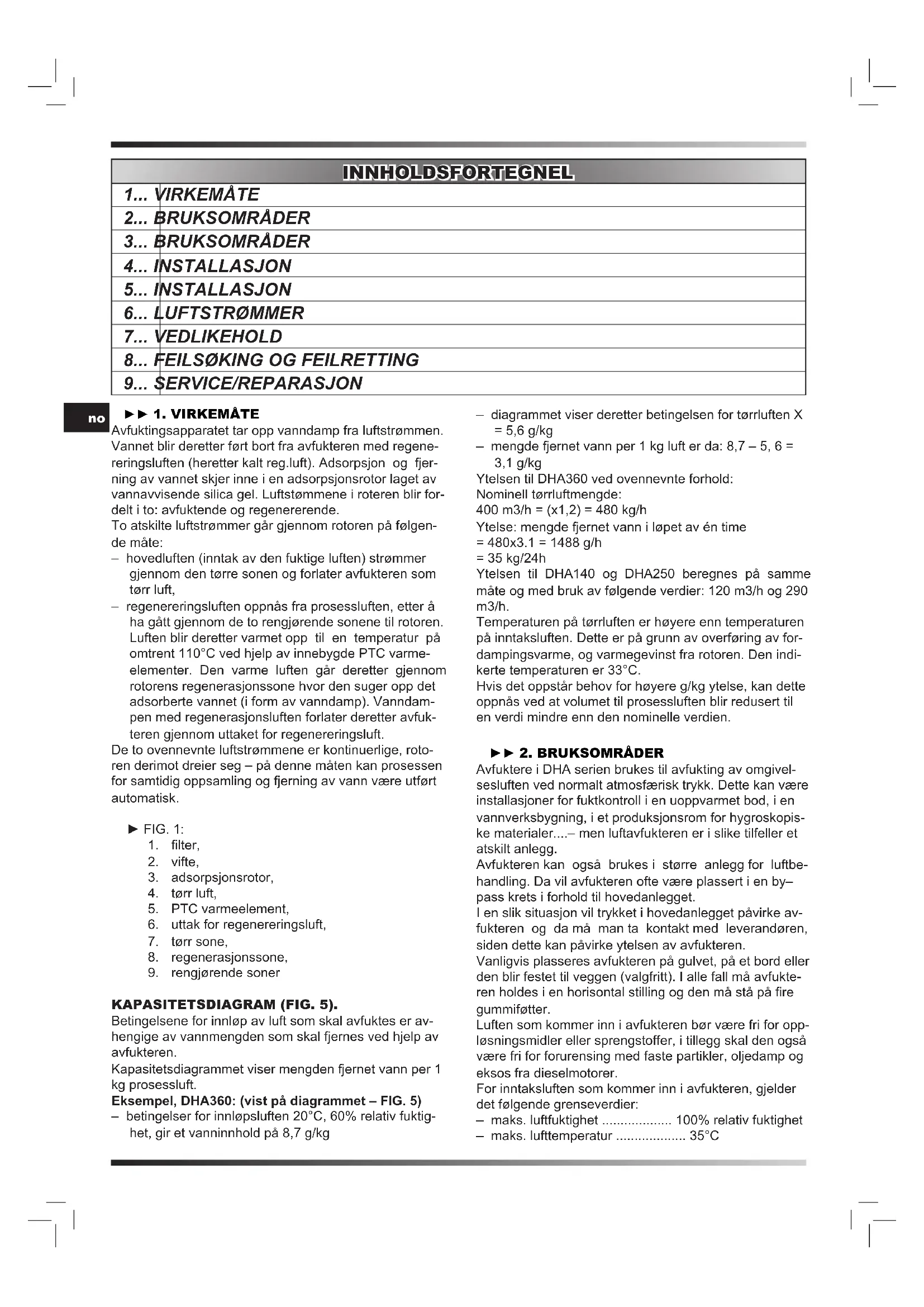

Vannet blir deretter ført bort fra avfukteren med regenereringsluften (heretter kalt reg.luft). Adsorpsjon og fjerning av vannet skjer inne i en adsorpsjonsrotor laget av vannavvisende silica gel. Luftstømmene i roteren blir fordelt i to: avfuktende og regenererende.

To atskilte luftstrømmer går gjennom rotoren på følgen- de måte:

• hovedluften (inntak av den fuktige luften) strømmer gjennom den tørre sonen og forlater avfukteren som tørr luft,
• regenereringsluften oppnås fra prosessluften, etter å ha gått gjennom de to rengjørende sonene til rotoren. Luften blir deretter varmet opp til en temperatur på omtrent 110°C ved hjelp av innebygde PTC varme-elementer. Den varme luften går deretter gjennom rotorens regenerasjonssone hvor den suger opp det adsorberte vannet (i form av vanndamp). Vanndampen med regenerasjonsluften forlater deretter avfukteren gjennom uttaket for regenereringsluft.

De to ovennevnte luftstrømmene er kontinuerlige, roto-ren derimot dreier seg – på denne måten kan prosessen for samtidig oppsamling og fjerning av vann være utført automatisk.

▶ FIG. 1:

1. filter,
2. vifte,
3. adsorpsjonsrotor,
4. tørr luft,
5. PTC varmeelement,
6. uttak for regenereringsluft,
7. tørr sone,
8. regenerasjonssone,
9. rengjørende soner

KAPASITETSDIAGRAM (FIG. 5).

Betingelsene for innløp av luft som skal avfuktes er avhengige av vannmengden som skal fjernes ved hjelp av avfukteren.

Kapasitetsdiagrammet viser mengden fjernet vann per 1 kg prosessluft.

Eksempel, DHA360: (vist på diagrammet – FIG. 5)

- betingelser for innløpsluften 20°C, 60% relativ fuktighet, gir et vanninnhold på 8,7 g/kg

• diagrammet viser deretter betingelsen for tørrluften X = 5,6 g/kg
• mengde fjernet vann per 1 kg luft er da: 8,7 - 5, 6 = 3,1 g/kg

Ytelsen til DHA360 ved ovennevnte forhold:

Nominell tørrluftmengde:

400 m3/h = (x1,2) = 480 kg/h

Ytelse: mengde fjernet vann i løpet av én time

$$ = 4 8 0 \times 3. 1 = 1 4 8 8 \mathrm{g} / \mathrm{h} $$

$$ = 3 5 \mathrm{kg} / 2 4 \mathrm{h} $$

Ytelsen til DHA140 og DHA250 beregnes på samme måte og med bruk av følgende verdier: 120 m3/h og 290 m3/h.

Temperaturen på tørrluften er høyere enn temperaturen på inntaksluften. Dette er på grunn av overføring av fordampingsvarme, og varmegevinst fra rotoren. Den indikerte temperaturen er 33°C.

Hvis det oppstår behov for høyere g/kg ytelse, kan dette oppnås ved at volumet til prosessluften blir redusert til en verdi mindre enn den nominelle verdien.

▶▶ 2. BRUKSOMRÅDER

Avfuktere i DHA serien brukes til avfukting av omgivelsesluften ved normalt atmosfærisk trykk. Dette kan være installasjoner for fuktkontroll i en uoppvarmet bod, i en vannverksbygning, i et produksjonsrom for hygroskopiske materialer....— men luftavfukteren er i slike tilfeller et atskilt anlegg.

Avfukteren kan også brukes i større anlegg for luftbehandling. Da vil avfukteren ofte være plassert i en by—pass krets i forhold til hovedanlegget.

I en slik situasjon vil trykket i hovedanlegget påvirke avfukteren og da må man ta kontakt med leverandøren, siden dette kan påvirke ytelsen av avfukteren.

Vanligvis plasseres avfukteren på gulvet, på et bord eller den blir festet til veggen (valgfritt). I alle fall må avfukteren holdes i en horizontal stilling og den må stå på fire gummiføtter.

Luften som kommer inn i avfukteren bør være fri for oppløsningsmidler eller sprengstoffer, i tillegg skal den også være fri for forurensing med faste partikler, oljedamp og eksos fra dieselmotorer.

For inntaksluften som kommer inn i avfukteren, gjelder det følgende grenseverdier:

- maks. luftfuktighet 100% relativ fuktighet

- maks. lufttemperatur 35°C

- maks./min. lufttrykk ...... +/-300Pa i forhold til omgivelsestrykket.

DHA serien er designet for fast eller midlertidig installasjon i bygninger. Apparatet skal ikke plasseres i rom hvor det er en mulighet for at vann kan trenge inn i kabinettet.

▶▶ 3. BRUKSOMRÅDER

Avfukteren er innrettet til ekstern regulering ved hjelp av hygrostat. Av denne grunnen finnes det en spesiell koblingsplugg for tilkobling på frontdekselet til kabinettet (svart koblingsplugg).

Hankopling kan leveres etter behov.

Ledningen til hygrostaten må kobles til hanpluggen gjennom tilkoplingspunkter 1, 2, PE.

Hvis det er nødvendig med regulering ved hjelp av en hygrostat, skal man bare tilkoble de to delene av koblingspluggen og velge pos. "auto" på bryteren.

Vi anbefaler vår hygrostat fra DR10 serien*) (4512.600) eller våre elektronisk hygrostat DA20 (4512.601).

*)Viktig:

Hygrostaten bør være godkjent for 10A.

ELEKTRISK TILKOBLING

Avfukteren tilkobles spenning på 230 V, 1Ph+N+PE.

Avfukteren er utstyrt med en 2 m lang kabel med støpsel.

INSTALLERT ELEKTRISK VARMEELEMENT

Et PTC elektrisk varmeelement fungerer bare når det er luftstrøm. Av denne grunnen ble det ikke installert termostater.

VARSEL: IKKE R∅R DET ELEKTRISKE VARMEELEMENTET NÅR DET ER SLÄTT PÅ, SIDEN DET ER EN UISOLERT SPENNINGSSATT LEDNING.

STRÖMFORBRUK OG LUFTSTRÖMMER.

AVFUKTEREN ER UTSTYRT MED PTC VARMEELEMENTER.

Energiforbruket av et PTC varmeelement er avhengig av luftstrømmen.

Luftstrømmen og strømforbruket kan reguleres på spjeldet som er levert i vårt standard regenerativt kanalsystem.

OBS: Strømforbruket til det elektriske varmeelementet i de første sekundene er den dobbelte nominelle verdien brukt i 5–10 sek. etter påslåing av varmeelementet.

ELEKTRISK TIMER, 10K4 (med påslått forsinkelse):

Timeren har følgende funksjon:

- PTC E1 varmeelementer blir påslått for 30 sek etter oppstart av avfukteren (etter påslåing av bryteren eller gjennom hygrostaten).

Avfukteren har to PTC varmeelementer, E1 og E2. Begge varmeelementene er av PTC type, som betyr at strømstyrken etter påslåing er 10A.

Etter påslåing av avfukteren, blir E2 aktivert umiddelbart. Når E2 oppnår den nominelle strømstyrken (ca. 5A), blir E1 påslått. På denne måten blir strømstyrken etter påslåing redusert i forhold til et tilfelle hvor begge varmeelementene ville vært påslått på samme tidspunkt.

▶▶ 4. INSTALLASJON

Avfukteren skal installeres innendørs, på braketter for veggmontering eller på en annen horisontal støtte. Kabinettet skal plasseres på fire vibrasjonsdempere.

TILKOBLING AV KANALER/SLANGER:

Hovedluften som skal avfuktes er vanligvis er tatt ut av rommet, og så passerer gjennom luftfilteret på bakpanelet.

Luftinntaket er felles for prosessluften og regenereringsluften.

I standardversjonen leveres avfukteren med et filter/en filterramme egnet for felles luftinntak.

Uttaket for regenereringsluften skal være koblet til en kanal eller en slangetilkopling med påmontert avleder for kondensvannet. Hvis dette ikke er mulig, skal det på undersiden av den laveste delen av kanalen bores et hull med en diameter på 4 mm.

Det skal også monteres et spjeld for å regulere den nominelle luftstrømmen av regenereringsluften (avlesning av amperemeteren).

Uttaket for tørrluft kan koples til en kanal eller en slang-etilkopling med samme størrelse som uttaket på kabinettet. Sjekk dimensjonene på kabinettet, FIG. 2, 3, 4.

Generelt skal det brukes kanaler av samme størrelse eller større enn de kanaler som er benyttet i avfukteren.

▶▶ 5. INSTALLASJON

ELEKTRISK TILKOBLING

Før oppstart av avfukteren, skal man sjekke at alle elektriske forbindelser har blitt utført på riktig måte.

Avfukteren er utstyrt med 2 brytere:

- venstre: 0/I (start/stopp),

- høyre: Man/Auto (Auto = styring med hygrostat).

DHA250, 360:

SA1 bryteren har 3 innstillinger:

- auto = styring med hygrostat

- 0 = slått av

- man = kontinuerlig drift

"Man" betyr kontinuerlig drift.

- Hvis det faktiske nivået av den relative fuktigheten er lavere enn det ble innstilt, er forbindelsene til hygrostaten åpnet.

Dette kan sjekkes på følgende måte:

- innstill hygrostaten til 20% relativ luftfuktighet – luft-

avfukteren bør starte,

- innstill hygrostaten til 90% relativ luftfuktighet – luftavfukteren bør stanse.

▶▶ 6. LUFTSTR∅MMER.

- tørrluftstrømmen kan reguleres ved hjelp av et valgfritt spjeld som er plassert i uttaket for tørrluften. Luftstrømmen skal måles og reguleres på spjeldet mot den nominelle verdien.

Fri luftstrøm, ytelse i kg/h vil øke: Hvis det er ingen behov for veldig tørr luft, skal avfukteren være i drift med fri luftstrøm.

- regenereringsluftstrømmen kan reguleres på spjeldet i uttaket for regenerasjonsluften (valgfritt). Start enheten med spjeld i lukket stilling, og så åpne det inntil amperemeteren vil vise:

Regenerasjonsluftstrømmen må stadig kontrolleres. Sjekk kanalen som muliggjør fri luftstrøm av regenereringsluftstrømmen.

Det må også sjekkes at kanalen til regenereringsluften er utstyrt med avleder fra avfukteren.

ANGÅR SÆRLIG DHA360:

OPPSTART AV VARMEELEMENTER:

Begge varmelementer, E1 og E2, blir aktivert ved 10K4 med E1–forsinkelse på 30 sekunder.

Dette vil bli vist på amperemeteren på følgende måte:

- når avfukteren er påslått, vil amperemeteren vise 10A for ca. 5 sek, og så vil denne verdien bli redusert til 5A.

- etter 30 sek blir varmeapparat E1 slått på, og amperemeter vil vise en verdi på ca. 18A for 5 sek, og så vil denne verdien synke til 8,00A ved regulert regeneringsluft.

Når de elektriske innstillingene og luftstrømsinnstillingene har blitt regulert, vil avfukteren bli aktivert automatisk ved hjelp av interne kontroll-og sikkerhetsfunksjoner som styres via en ekstern hygrostat.

▶▶ 7. VEDLIKEHOLD

Under normal drift er det bare nødvendig å sjekke tre ting:

- luftfilteret bør skiftes minst hver 2 måneder, i tilfelle fast installasjon. Hvis enheten leies ut, kan støvnivået i den behandlede luften være høyt. I dette tilfellet må filteret skiftes ut med større hyppighet. Ved utbytting av filteret skal man også rengjøre kabinettet og roto-ren.

- rotasjon av rotoren skal sjekkes en gang i måneden, - energiforbruket til de elektriske varmeelementene skal sjekkes ofte (avlesing på amperemeteren, med unntak av DHA140).

Rotasjonen av rotoren kan kontrolleres gjennom uttaket for tørrluft, när kanalen ikke er tilkoblet. Rotoren bør rotere i retning med urviseren.

Hvis rotoren roterer under drift, og energiforbruket til varmelementet indikerer nominell strømstyrke, kan man være nesten sikker på at avfukteren fungerer på en optimal måte. Vi anbefaler allikevel periodisk inspeksjon av hele avfukteren for å sjekke om alle interne funksjoner fungerer som de skal. Det anbefales også å sjekke pakninger og bevegelige deler for slitasje.

Disse tiltakene vil sikre maksimal ytelse og forhindre energitap.

▶▶ 8. FEILS∅KING OG FEILRETTING HVIS AVFUKTEREN IKKE VIL STARTE NÅR DEN ER KOBLET TIL EN STR∅MKILDE:

▶ sjekk den eksterne sikringen

▶ Dette er normalt og skjer när den ønskede fuktigheten blir nädd. For å utføre kontroll: innstill hygrostaten til 20% relativ luftfuktighet – luftavfukteren bør starte. Deretter skal hygrostaten innstilles igjen for å oppnå den ønskede fuktigheten.

HVIS DEN ∅NSKEDE FUKTIGHET IKKE BLIR OPPNÄDD:

▶ Problemet kan ligge i avfukteren – eller andre elementer av hele systemet (tettheten i rommet, hygrostaten...). For å bekrefte dette skal man:

– sjekke rotasjonen av rotoren,

- sjekke at den tørre luften er ca. 15–20°C varmere enn den tilførte hovedluften. Hvis den er kald, kan dette være forårsaket av rotorstopp som følge av ødelagt drivbelte eller motorstopp.

- sjekk manuelt luftstrømmen og temperaturen på regenereringsluften ved luftutløpet. Temperaturen er avhengig av forholdene ved inntaket, men den bør være i et område fra 40 til 60°C.

▶ Høyere temperatur kan indikere rotorstopp.

▶ Sjekk at apparatet står på et plant underlag.

APPARATET LEKKER:

▶ Sjekk at apparatet er i god teknisk tilstand.

Hvis det ikke brukes kontinuerlig drenering, skal man sjekke at gummiproppen (under apparatet) er på plass.

▶ 9. SERVICE/REPARASJON

SIKKERHETSINSTRUKS

Før åpning av avfukteren, sjekk at strømforsyningen er slått av på hovedbryteren. For å være helt sikker, skal man ta ut støpselet fra stikkontakten.

UTSKIFTING AV ELEKTRISKE VARMEELEMENTER

DHA140:

Ta av toppdekselet til kabinettet.

Koble fra den interne slangen for uttaket av regenereringsluften.

Løsne alle interne elementer og fjern dem fra kabinettet.

PTC varmeelementet er nå lett tilgjengelig og kan byttes ut.

DHA250, DHA360:

Når man fjerner det lille dekselet foran på avfukteren, er det mulig å få tilgang til to PTC varmelementer og bytte dem ut.

UTSKIFTING AV GIRMOTOR, AMPEREMETER, TIMETELLER, BRYTER

Ta av toppdekselet til kabinettet.

Ta av frontdekselet. Alle ledninger til avfukteren (vifte, girmotor og varmeelementer) skal skrus av på tilko-blingspunktene.

Frontdekslet er nå løst og kan skrus av, og de enkelte delene kan byttes ut.

UTSKIFTING AV VIFTE

DHA140:

Ta av toppdekselet til kabinettet.

Koble fra den interne slangen for uttak av regenereringsluft.

Løsne alle interne elementer og fjern dem fra kabinettet.

Viften kan nå byttes ut.

DHA250, DHA360:

Ta av toppdekselet til kabinettet. Viften er plassert på vifteplaten og kan lett løftes og fjernes fra kabinettet.

Koble fra strømtilførselen (trekk ut støpselet).

UTSKIFTING AV ROTOR

DHA140:

Ta av toppdekselet til kabinettet.

Koble fra den interne slangen for uttak av regenereringsluft.

Løsne alle interne elementer og fjern dem fra kabinettet. Nå kan man bytte ut rotoren.

DHA250, DHA360:

Fjern topplaten, løft viften og fjern den fra kabinettet.

Fjern slangen ved å trekke den fra slangetilkoplingen.

Fjern de to fjærene på de små valsene ved å løsne skruene.

Løsne skruen i rotorakselen og ta ut underlagskiven og fjæren.

Nå kan deleskiven med koplingsplugg for regenereringsluft fjernes fra valsene, og det er god nok adkomst til rotoren slik at man kan foreta utveksling.

UTSKIFTING AV FILTER

For å skifte ut filteret ved luftinntaket, skal man fjerne skruene og nettet. Nå kan man fjerne det gamle filteret og sette inn et nytt ett.
