BRUGSANVISNING DHA 140 Master

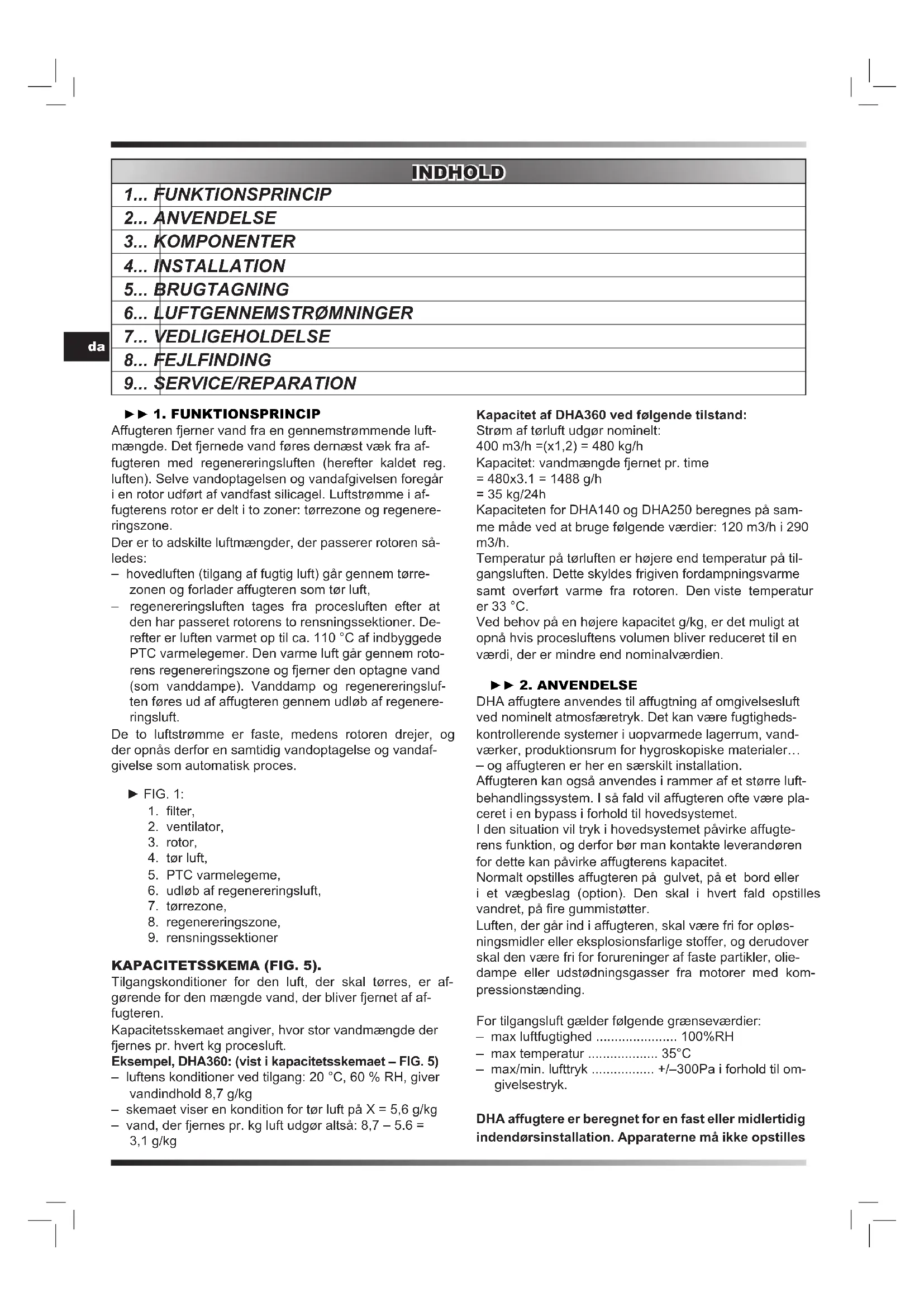

► 1. FUNKTIONSPRINCIP Affugteren fjerner vand fra en gennemstrømmende luft- mængde. Det fjernede vand føres dernæst væk fra af- fugteren med regenereringsluften (herefter kaldet reg. luften). Selve vandoptagelsen og vandafgivelsen foregår i en rotor udført af vandfast silicagel. Luftstrømme i af- fugterens rotor er delt i to zoner: tørrezone og regenere- ringszone. Der er to adskilte luftmængder, der passerer rotoren så- ledes: – hovedluften (tilgang af fugtig luft) går gennem tørre- zonen og forlader affugteren som tør luft, – regenereringsluften tages fra procesluften efter at den har passeret rotorens to rensningssektioner. De- refter er luften varmet op til ca. 110 °C af indbyggede PTC varmelegemer. Den varme luft går gennem roto- rens regenereringszone og fjerner den optagne vand (som vanddampe). Vanddamp og regenereringsluf- ten føres ud af affugteren gennem udløb af regenere- ringsluft. De to luftstrømme er faste, medens rotoren drejer, og der opnås derfor en samtidig vandoptagelse og vandaf- givelse som automatisk proces. ► FIG. 1:

6. udløb af regenereringsluft,

9. rensningssektioner

KAPACITETSSKEMA (FIG. 5). Tilgangskonditioner for den luft, der skal tørres, er af- gørende for den mængde vand, der bliver fjernet af af- fugteren. Kapacitetsskemaet angiver, hvor stor vandmængde der fjernes pr. hvert kg procesluft. Eksempel, DHA360: (vist i kapacitetsskemaet – FIG. 5) – luftens konditioner ved tilgang: 20 °C, 60 % RH, giver vandindhold 8,7 g/kg – skemaet viser en kondition for tør luft på X = 5,6 g/kg – vand, der fjernes pr. kg luft udgør altså: 8,7 – 5.6 = 3,1 g/kg Kapacitet af DHA360 ved følgende tilstand: Strøm af tørluft udgør nominelt: 400 m3/h =(x1,2) = 480 kg/h Kapacitet: vandmængde fjernet pr. time = 480x3.1 = 1488 g/h = 35 kg/24h Kapaciteten for DHA140 og DHA250 beregnes på sam- me måde ved at bruge følgende værdier: 120 m3/h i 290 m3/h. Temperatur på tørluften er højere end temperatur på til- gangsluften. Dette skyldes frigiven fordampningsvarme samt overført varme fra rotoren. Den viste temperatur er 33 °C. Ved behov på en højere kapacitet g/kg, er det muligt at opnå hvis procesluftens volumen bliver reduceret til en værdi, der er mindre end nominalværdien. ► 2. ANVENDELSE DHA affugtere anvendes til affugtning af omgivelsesluft ved nominelt atmosfæretryk. Det kan være fugtigheds- kontrollerende systemer i uopvarmede lagerrum, vand- værker, produktionsrum for hygroskopiske materialer… – og affugteren er her en særskilt installation. Affugteren kan også anvendes i rammer af et større luft- behandlingssystem. I så fald vil affugteren ofte være pla- ceret i en bypass i forhold til hovedsystemet. I den situation vil tryk i hovedsystemet påvirke affugte- rens funktion, og derfor bør man kontakte leverandøren for dette kan påvirke affugterens kapacitet. Normalt opstilles affugteren på gulvet, på et bord eller i et vægbeslag (option). Den skal i hvert fald opstilles vandret, på re gummistøtter. Luften, der går ind i affugteren, skal være fri for opløs- ningsmidler eller eksplosionsfarlige stoffer, og derudover skal den være fri for forureninger af faste partikler, olie- dampe eller udstødningsgasser fra motorer med kom- pressionstænding. For tilgangsluft gælder følgende grænseværdier: – max luftfugtighed ...................... 100%RH – max temperatur ................... 35°C – max/min. lufttryk ................. +/–300Pa i forhold til om- givelsestryk. DHA affugtere er beregnet for en fast eller midlertidig indendørsinstallation. Apparaterne må ikke opstillesen

i rum, hvor der er mulighed for indtrængning af vand i affugterens kabinet. ► 3. KOMPONENTER HYGROSTATSTYRING Affugteren er tilpasset til en ekstern styring ved hjælp af en hygrostat. Derfor er der et specielt tilslutningsstykke placeret i kabinettets frontplade (den sorte tilslutnings- stykke). Hanstikket til tilslutningen kan leveres som option. Hygrostatens ledning skal tilsluttes hanstikket med 1, 2 PE klemmer. Er hygrostatstyring nødvendig, forbindes tilslutnings- stykkets to dele og dernæst stilles drejeomskifteren i po- sition ”auto”. Vi anbefaler vores hygrostat af serie DR10*) (4512.600), eller vores elektronisk DA20 (4512.601) hygrostat. *) Vigtigt: DR10 hygrostat skal monteres på væggen o.l., og den må ikke udsættes for kondensvand eller andre slags frie væsker. Hygrostaten skal være certiceret på 10A. EL–TILSLUTNING Affugteren er tilsluttet 230V, 1Ph+N+PE. Affugteren er udstyret med en 2 m ledning med stik.

DET INSTALLEREDE VARMELEGEME

PTC elektrisk varmelegeme fungerer kun når der er luft- gennemstrømning. Der er derfor ikke monteret termostater.

GEMER. Effektforbrug i PTC varmelegeme er afhængig af den gennemstrømmende luft. Ved nominelle luftmængder for tre modeller er strømstyr- ker for varmelegemet følgende:

DHA140: 3A, DHA250:6A, DHA360: 8A

Den gennemstrømmende luft og effektforbrug indstilles på et spjæld, som leveres i vores standard ledningssys- tem for regenerering. BEMÆRK: Varmelegemet har i de første sekunder et ef- fektforbrug på op til to gange den nominelle værdi i 5–10 sekunder efter varmelegemets start. Specielt for DHA360: ELEKTRISK TIMER, 10K4 (tidsforsinkelse) Timeren har følgende funktion: – PTC E1 varmelegeme aktiveres 30 sekunder efter af- fugterens opstart (med omskifter eller af hygrostat). Affugteren har to PTC varmelegemer, E1 & E2. Begge varmelegemer er PTC type, hvad betyder, at strømstyr- ken efter opstarten er 10A. Under opstarten af affugteren aktiveres E2 med det samme. Når E2 opnår den maksimale strømstyrke (ca. 5A), aktiveres E1. På den måde er strømstyrken reduce- ret efter opstarten i forhold til den situation, hvor begge varmelegemer aktiveres i samme tid. ► 4. INSTALLATION Affugteren installeres indendørs i et vægbeslag til montering på væggen eller på et vandret underlag. Kabinettet skal placeres på re støddæmpere. TILSLUTNING AF LEDNINGER/SLANGE: Hovedluften, som skal affugtes, tages fra rummet og dernæst føres gennem ltret på kabinettets bagplade. Luftindtaget er fælles for både procesluften og regene- reringsluften. Som standard leveres affugteren med lter/lterramme beregnet til fælles luftindtag. Regenereringsluft afkast skal tilsluttes kanal eller slange med påmonteret aedning af kondensvand. Er dette ikke muligt, skal der bores et hul på 4 mm i diameter i ledning- ens nederste del. Der skal også installeres et spjæld for indregulering af den nominelle luftmængde for regenereringsluft (aæs- ning af amperemeter). Tørluftafkast kan tilsluttes en ledning eller slange med samme størrelse som afkast i kabinettet. Se dimensio- ner på kabinettet, FIG. 2, 3, 4. Generelt bør der anvendes ledninger med samme stør- relser eller større end de, der er tilsluttet affugteren. ► 5. IBRUGTAGNING EL–TILSLUTNING Før opstart af affugteren undersøges, om alle el–tilslut- ninger er udført korrekt. Er dette OK, skal man tilslutte stikket i elforsyningskon- takt og starte affugteren. DHA140: Affugteren har 2 omskiftere: – venstre: 0/I (start/stop), – højre: Man/Auto (Auto = styring med hygrostat). DHA250, 360: SA1 omskifter har 3 indstillingspositioner: – auto = drift med tilsluttet hygrostat – 0 = afbrudt – man = kontinuerlig drift „Man” betyder kontinuerlig drift. Specielt ved „auto” (med tilsluttet hygrostat): – Hvis affugteren ikke starter, kan dette skyldes af hyg- rostaten. – Hvis den faktiske relative fugtighed er lavere end den indstillede værdi, er hygrostaten afbrudt. Dette kan undersøges på følgende måde: – ndstil hygrostaten til 20% relativ fugtighed – affugte- ren skal starte, – indstil hygrostaten til 90% relativ fugtighed – affugte- ren skal stoppe. ► 6. LUFTGENNEMSTRØMNINGER. Luftgennemstrømninger skal reguleres. Gennemstrømning af tørluft skal indstilles til nominalvær- di i m3/h ud fra data hentet fra kapacitetsskemaet. Hvis der kræves lavere dugpunkter, skal luftgen- nemstrømningen indstilles til en lavere værdi en den no- minelle. HVORDAN REGULERES LUFTGENNEMSTRØM-NINGER: – gennemstrømning af tørluft kan indreguleres ved hjælp at spjæld, der leveres som option og placeres ved tørluftafkast. Luftgennemstrømninger skal kon- trolleres og reguleres på spjældet for den nominelle værdi. Fri gennemstrømning, kapacitet i kg/h vil stige: Er det ikke behov for meget tør luft, skal affugteren køre med fri luftgennemstrømning. – gennemstrømning af regenereringsluften kan indregu- leres ved hjælp at spjæld placeret ved regenererings- lufts afkast (option). Start affugteren med lukket spjæld og åbn det indtil amperemeter viser:

DHA140: 3A, DHA250:6A, DHA360: 8A

Bemærk: Der er ikke indbygget et amperemeter på DHA140. Derfor skal strømstyrken kontrolleres ved hjælp af et amperemeter. VIGTIGT: Der skal altid kontrolleres gennemstrømning af rege- nereringsluften. Check ledningen, der muliggør fri gen- nemstrømning af regenereringsluften. Kontroller også, om der er installeret en dræning fra af- fugteren på ledningen til regenereringsluften. FOR DHA360: OPSTART AF VARMELEGEMER: Begge varmelegemer, E1 og E2, aktiveres ved 10K4, dog starter E1 med en tidsforsinkelse på 30 sekunder. På amperemeter er dette vist på følgende måde: – når affugteren starter, viser amperemeter 10A i de før- ste 5 sekunder, og derefter falder værdien til 5A. – efter 30 sekunder aktiveres E1 varmelegeme, og am- peremeter viser 18A i 5 sekunder, og derefter falder vær- dien til 8,00A ved indreguleret regenereringsluft. Når indstillinger af elektriske forhold og luftgennemstrøm- ninger er reguleret, vil affugteren fungere herefter auto- matisk ved hjælp af indbyggede drifts– og sikkerheds- funktioner styret af en ekstern hygrostat. ► 7. VEDLIGEHOLDELSE DHA affugtere kræver kun minimal vedligeholdelse. Alle dele er servicefrie, hvad betyder, at de ikke kræver smøring eller vedligeholdelse. Der er kun tre ting, der skal kontrolleres ved affugterens normale drift: – luftlter bør udskiftes mindst hver 2. måned ved en sta- tionær installation. Er affugteren brugt til udlejning, kan støvindholdet i procesluften være højt. I så fald skal luft- lteret udskiftes oftere. Ved udskiftning af luftlter skal også renses affugterens kabinet og rotor. – rotoromdrejninger kontrolleres en gang om måneden, – der skal ofte kontrolleres energiforbrug på de elektris- ke varmelegemer (aæsning af amperemeter, undtagen DHA140). Rotoromdrejninger kan kontrolleres gennem tørluftaf- kast når slangen ikke er tilsluttet. Rotoren skal dreje med uret. Hvis rotor drejer under affugterens drift og varmelege- mets effektforbrug viser den nominelle strømstyrke, kan man være sikker, at affugteren fungerer optimalt. Det anbefales dog alligevel at foretage periodiske eftersyn af hele affugteren for at se, om alle interne funktioner er OK. Ligeledes anbefales det at tætninger og bevægelige dele kontrolleres for slid. Dermed sikres affugterens maksimale kapacitet og fore- bygges energitab. ► 8. FEJLFINDING

HVIS AFFUGTEREN IKKE STARTER EFTER

TILSLUTNINGEN TIL ELFORSYNING: ► kontroller den eksterne sikring Hvis affugteren ikke er i drift, kan det skyldes, at der er fejl på den eksterne hygrostat: Det er en normal situation når den ønskede fugtighed er opnået. For at kontrollere: hygrostaten skal stilles til 20% relativ fugtighed, og affugteren skal da starte. Derefter skal indstilles hygrostaten igen for at få den ønskede fugtighed.

ER DEN ØNSKEDE FUGTIGHED IKKE OPNÅ-

ET: ► Problemet kan ligge i affugteren eller installationens andre dele (rummets tæthed, hygrostaten ….). For at ve- ricere det: – kontroller rotors omdrejninger, – check, om tørluften er med 15–20 °C varmere en hovedluften ved indtaget. Er tørluften kold, kan det være at rotoren ikke kører på grund af brud på driv- remmen eller motorstop. – check med hånden gennemstrømning og temperatur af regenereringsluften ved afgangen. Temperaturen er afhængig af forholdene ved luftindtaget, men skal ligge i området fra 40 til 60 °C. ► Højere temperaturer kan tyde på stop af rotor. ► Der skal undersøges, om amperemeter viser den no- minelle værdi:

DHA140: 3A *), DHA250:6A, DHA360: 8A

*) intet amperemeter Når luften er kold, vil amperemeter vise 0A – kan det være, at elvarmelegemet skal udskiftes.

► Kontroller, om apparatet er opstillet på et plant un- derlag.

LEAKAGE FRA AFFUGTEREN

► Man skal sikre sig, at affugteren er i god teknisk til- stand. ► Hvis der ikke anvendes en kontinuerlig vandaed- ning, skal man kontrollere, om gummiproppen (under af- fugteren) er på plads. ► 9. SERVICE/REPARATION SIKKERHEDSVEJLEDNING Før affugteren åbnes skal man sikre sig, at strømforsyning er afbrudt på hovedafbryderen. For at være helt sikker træk stikket ud.

UDSKIFTNING AF ELVARNELEGEMER

DHA140: Fjern kabinettets topdæksel. Fjern den interne slange fra afkastet for regenereringsluft. Løsn alle interne dele og tage dem ud af kabinettet. PTC varmelegeme er nu let tilgængelig for udskiftning.

UADHA250, DHA360: Når det lille dæksel i affugterens frontplade er fjernet, er det to PTC varmelegemer tilgængelige for udskiftning.

Fjern kabinettets topdæksel. Fjern kabinettets frontplade. Alle ledninger til affugterens dele (ventilator, gearmotor og varmelegemer) frigøres. Kabinettets frontplade er nu løs og kan skrues af, og de enkelte dele er tilgængelige for udskiftning.

UDSKIFTNING AF VENTILATOR

DHA140: Fjern kabinettets topdæksel. Adskil den interne slange fra afkastet for regenererings- luft. Løsn alle interne dele og tage dem ud af kabinettet. Ventilatoren er nu let tilgængelig for udskiftning. DHA250, DHA360: Fjern kabinettets topdæksel. Ventilatoren er anbragt på ventilatorpladen, nu kan den løftes og tages ud af kabi- nettet. Afbryd strømforsyningen (træk stikket ud).

UDSKIFTNING AF ROTOR

DHA140: Fjern kabinettets topdæksel. Adskil den interne slange fra afkastet for regenererings- luft. Løsn alle interne dele og tage dem ud af kabinettet. Rotoren kan udskiftes. DHA250, DHA360: Fjern topdæksel, løft ventilator og tag den ud af kabinet- tet. Fjern slangen ved at trække den fra forbindelsesstykker. Fjern to fjedre på de små valser ved at skrue fastgørel- sesskruerne af. Skruen i rotorakslen skrues af, underlagsskive og fjeder tages ud. Deleskiven med regenereringsluftens forbindelsesstyk- ke kan nu tages ud af aksler, og rotoren er tilgængelig for udskiftning.

UDSKIFTNING AF FILTER

For at udskifte ltret på luftindtaget skal skruerne og net- tet fjernes. Det gamle lter kan nu tages ud og nyt lter monteres.
