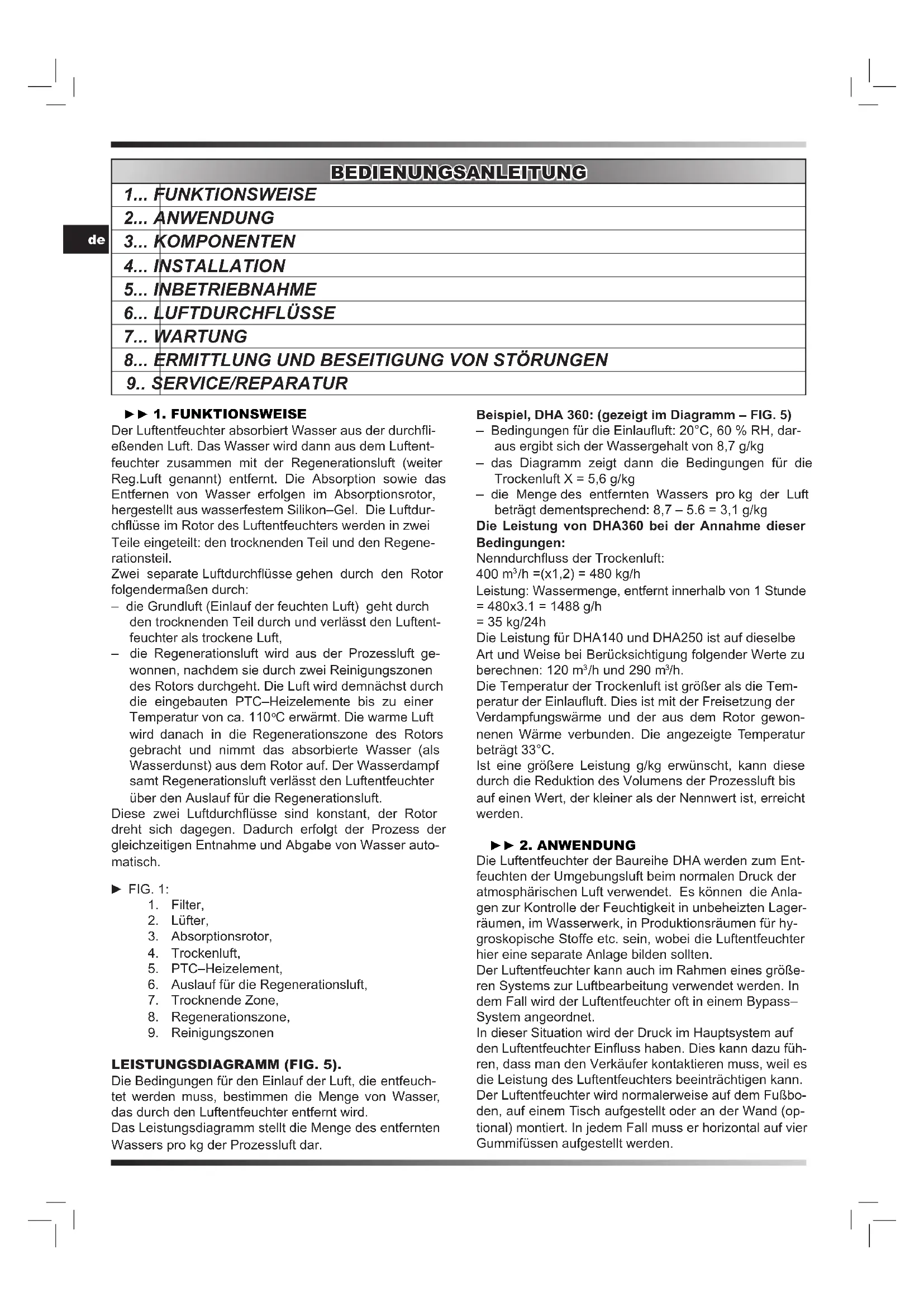

BEDIENUNGSANLEITUNG DHA 140 Master

1... FUNKTIONSWEISE
2... ANWENDUNG
3... KOMPONENTEN
4... INSTALLATION
5... INBETRIEBNAHME
6... LUFTDURCHFLÜSSE
7... WARTUNG
8... ERMITTLUNG UND BESEITIGUNG VON STÖRUNGEN
9.. SERVICE/REPARATUR

▶▶ 1. FUNKTIONSWEISE

Der Luftentfeuchter absorbiert Wasser aus der durchfließenden Luft. Das Wasser wird dann aus dem Luftentfeuchter zusammen mit der Regenerationsluft (weiter Reg.Luft genannt) entfernt. Die Absorption sowie das Entfernen von Wasser erfolgen im Absorptionsrotor, hergestellt aus wasserfestem Silikon–Gel. Die Luftdurchflüsse im Rotor des Luftentfeuchters werden in zwei Teile eingeteilt: den trocknenden Teil und den Regenerationsteil.

Zwei separate Luftdurchflüsse gehen durch den Rotor folgendermaßen durch:

• die Grundluft (Einlauf der feuchten Luft) geht durch den trocknenden Teil durch und verlässt den Luftentfeuchter als trockene Luft,
• die Regenerationsluft wird aus der Prozessluft gewonnen, nachdem sie durch zwei Reinigungszonen des Rotors durchgeht. Die Luft wird demnächst durch die eingebauten PTC–Heizelemente bis zu einer Temperatur von ca. 110°C erwärmt. Die warme Luft wird danach in die Regenerationszone des Rotors gebracht und nimmt das absorbierte Wasser (als Wasserdunst) aus dem Rotor auf. Der Wasserdampf samt Regenerationsluft verlässt den Luftentfeuchter über den Auslauf für die Regenerationsluft.

Diese zwei Luftdurchflüsse sind konstant, der Rotor dreht sich dagegen. Dadurch erfolgt der Prozess der gleichzeitigen Entnahme und Abgabe von Wasser automatisch.

▶ FIG. 1:

1. Filter,
2. Lüfter,
3. Absorptionsrotor,
4. Trockenluft,
5. PTC-Heizelement,
6. Auslauf für die Regenerationsluft,
7. Trocknende Zone,
8. Regenerationszone,
9. Reinigungszonen

LEISTUNGSDIAGRAMM (FIG. 5).

Die Bedingungen für den Einlauf der Luft, die entfeuchtet werden muss, bestimmen die Menge von Wasser, das durch den Luftentfeuchter entfernt wird.

Das Leistungsdiagramm stellt die Menge des entfernten Wassers pro kg der Prozessluft dar.

Beispiel, DHA 360: (gezeigt im Diagramm – FIG. 5)

• Bedingungen für die Einlaufluft: 20°C, 60 % RH, daraus ergibt sich der Wassergehalt von 8,7 g/kg
• das Diagramm zeigt dann die Bedingungen für die Trockenluft X = 5,6 g/kg
• die Menge des entfernten Wassers pro kg der Luft beträgt dementsprechend: 8,7 - 5.6 = 3,1 g/kg

Die Leistung von DHA360 bei der Annahme dieser Bedingungen:

Nenndurchfluss der Trockenluft:

$$ 4 0 0 \mathrm{m} ^ {3} / \mathrm{h} = (\mathrm{x} 1, 2) = 4 8 0 \mathrm{kg} / \mathrm{h} $$

Leistung: Wassermenge, entfernt innerhalb von 1 Stunde

$$ \begin{array}{l} = 4 8 0 \times 3. 1 = 1 4 8 8 \mathrm{g} / \mathrm{h} \ = 3 5 \mathrm{kg} / 2 4 \mathrm{h} \ \end{array} $$

Die Leistung für DHA140 und DHA250 ist auf dieselbe

Art und Weise bei Berücksichtigung folgender Werte zu berechnen: 120 m³/h und 290 m³/h.

Die Temperatur der Trockenluft ist größer als die Temperatur der Einlaufluft. Dies ist mit der Freisetzung der Verdampfungswärme und der aus dem Rotor gewonnenen Wärme verbunden. Die angezeigte Temperatur beträgt 33°C.

Ist eine größere Leistung g/kg erwünscht, kann diese durch die Reduktion des Volumens der Prozessluft bis auf einen Wert, der kleiner als der Nennwert ist, erreicht werden.

▶▶ 2. ANWENDUNG

Die Luftentfeuchter der Baureihe DHA werden zum Entfeuchten der Umgebungsluft beim normalen Druck der atmosphärischen Luft verwendet. Es können die Anlagen zur Kontrolle der Feuchtigkeit in unbeheizten Lagerräumen, im Wasserwerk, in Produktionsräumen für hygroskopische Stoffe etc. sein, wobei die Luftentfeuchter hier eine separate Anlage bilden sollten.

Der Luftentfeuchter kann auch im Rahmen eines größeren Systems zur Luftbearbeitung verwendet werden. In dem Fall wird der Luftentfeuchter oft in einem Bypass-System angeordnet.

In dieser Situation wird der Druck im Hauptsystem auf den Luftentfeuchter Einfluss haben. Dies kann dazu führen, dass man den Verkäufer kontaktieren muss, weil es die Leistung des Luftentfeuchters beeinträchtigen kann. Der Luftentfeuchter wird normalerweise auf dem Fußboden, auf einem Tisch aufgestellt oder an der Wand (optional) montiert. In jedem Fall muss er horizontal auf vier Gummifüssen aufgestellt werden.

Die Luft, die in dem Luftentfeuchter bearbeitet wird, muss frei von Lösungsmitteln, Explosionsstoffen, Verunreinigungen mit Festpartikeln, Öldunsten sowie Abgasen aus Dieselmotoren sein.

Für die Zuluft, die in dem Luftentfeuchter bearbeitet wird, gelten folgende Grenzwerte:

- max. Feuchte .... 100 % RH

- max. Temperatur 35°C

- max./min. Druck +/- 300 Pa

im Verhältnis zum Umgebungsdruck.

Die Baureihe DHA ist für feste oder vorübergehende Installation in Innenbereichen bestimmt. Die Geräte sind nicht in Räumen aufzustellen, in denen ins Innere des Gerätes Wasser gelangen kann.

▶▶ 3. KOMPONENTEN

REGELUNG MITHILFE DES HYGROSTATS

Der Luftentfeuchter ist an externe Steuerung mit einem Hygrostat angepasst. Um das Gerät anzuschließen wurde daher eine spezielle Verbindung auf dem Gehäuse-deckel (schwarze Verbindung) angebracht.

Der Stecker für die Verbindung kann optional im Lieferumfang enthalten werden.

Die Hygrostatleistung muss an den Stecker mit den Klemmen 1, 2, PE angeschlossen werden.

Ist die Steuerung mit dem Hygrostat erforderlich, sind zwei Teile der Verbindung einfach anzuschließen oder der Schalter in die Position „Auto“ umzustellen.

Für diese Anwendung empfehlen wir Ihnen den Hygrostat der Baureihe DR10* - 4512.600 oder die elektronischen Hygrostat der Baureihe DA20 an - 4512.601.

*) Wichtig:

Der Hygrostat DR10 ist an der Wand u.ä. anzubringen, wobei er der Wirkung des Kondenswassers oder anderer Flüssigkeiten nicht ausgesetzt werden darf.

Der Hygrostat muss über das 10A–Attest verfügen.

ELEKTRISCHER ANSCHLUSS

Der Luftentfeuchter wird an die Spannung 230V, 1Ph+N+PE angeschlossen.

Der Luftentfeuchter ist mit einer 2 m langen Leitung mit einem Stecker ausgestattet.

INSTALLIERTES HEIZELEMENT

Das elektrische Heizelement Typ PTC funktioniert ausschließlich, wenn die Luft durchfließt. Aus diesem Grund wurden keine Thermostate installiert.

WARNUNG: DAS HEIZELEMENT NICHT ANFASSEN, WENN ES EINGESCHALTET IST – DIE LEITUNG IST NICHT ISOLIERT UND UNTER SPANNUNG.

LEISTUNGSVERBRAUCH UND LUFTDURCHFLUSS

Der Luftentfeuchter ist mit PTC–Heizelementen ausgestattet.

Beim dem PTC–Heizelement ist der Energieverbrauch von der durchfließenden Luft abhängig.

Bei dem Nenndurchfluss der Luft belaufen sich die Werte der Stromstärke für das Heizelement auf:

Der Luftdurchfluss und der Energieverbrauch werden an der Drosseleinrichtung geregelt, die in unserem Standardsystem der Regenerationsleitungen geliefert wird.

WICHTIG: Der Energieverbrauch des Heizelements bildet in den ersten Sekunden das Zweifache des innerhalb von 5–10 Sekunden nach dem Einschalten des Heizelements verbrauchten Nennwertes.

de

Speziell für DHA360:

ELEKTRISCHES ZEITMESSGERÄT, 10K4 (Verzögerung eingeschaltet):

Der Zeitmesser hat folgende Funktion:

– das Heizelement wird nach 30 Sekunden ab Inbetriebnahme des Luftentfeuchters eingeschaltet (nach dem Einschalten des Schalters oder mit dem Hygrostat).

Der Luftentfeuchter hat zwei PTC–Heizelemente E1 & E2. Beide Heizelemente sind Heizelemente des Typs PTC. Das bedeutet, dass der Wert der Stromstärke nach dem Einschalten 10 A beträgt.

Nach der Inbetriebnahme des Luftentfeuchters wird umgehend E2 eingeschaltet. Wenn E2 den Nennwert der Stromstärke erreicht (ca. 5A), wird E1 eingeschaltet. Auf diese Weise wird der Wert der Stromstärke im Vergleich zu einer Situation, in der es zur Inbetriebnahme beider Heizelemente in derselben Zeit kämme, reduziert.

▶▶ 4. INSTALLATION

Der Luftentfeuchter ist in Räumen, an der Wand (an Halterungen zur Wandmontage) oder auf horizontalen Gestellen zu installieren. Das Gehäuse ist an vier Schwingungsdämpfern anzubringen.

ANSCHLUSS DER LEITUNGEN/SCHLÄUCHE:

Die zu entfeuchtende Grundluft wird normalerweise aus dem Raum entnommen und in den Luftfilter, der sich in der hinteren Platte befindet, geleitet.

Der Lufteinlauf ist für die Prozessluft und die Regenerationsluft gemeinsam.

Der Luftentfeuchter wird standardmäßig mit dem Filter/Filterrahmen geliefert, der/der zur gemeinsamen Luftentnahme vorgesehen ist.

Der Auslauf der Regenerationsluft muss mithilfe der Leitung oder Verbindung mit der installierten Ableitung von Kondenswasser angeschlossen werden. Sollte es unmöglich sein, so ist an der Unterseite des am tiefsten gelegenen Teils der Leitung eine Öffnung mit einem Durchmesser von 4 mm zu bohren.

Es ist auch eine Drosseleinrichtung zur Regelung des Durchflusses der Nennluft der Regenerationsluft (Ablesung des Strommessgeräts) zu installieren.

Der Auslauf der Trockenluft kann an die Leitung oder Schlauchverbindung, angepasst an den Auslauf am Gehäuse, angeschlossen werden. Siehe Abmessungen am Gehäuse, FIG. 2, 3, 4

Im Großen und Ganzen sind die Leitungen mit gleichen oder größeren Abmessungen zu verwenden.

▶▶ 5. INBETRIEBNAHME

ELEKTRISCHER ANSCHLUSS

Vor der Inbetriebnahme des Luftentfeuchters ist zu prüfen, ob alle elektrischen Leitungen ordnungsgemäß ausgeführt wurden.

Wenn es der Fall sein sollte, ist der Stecker an Strom anzuschließen und das Gerät einzuschalten.

DHA140:

Der Luftentfeuchter ist mit 2 Schaltern ausgestattet:

– linker Schalter: 0/I (Start/Stopp),
- rechter Schalter: Man./Auto (Auto = Hygrostatsteuerung).

de

DHA250, 360:

Der Schalter SA1 hat 3 Einstellungen:

• Auto = Bedienung der Hygrostatsteuerung
• 0 = ausgeschaltet
• man. = Dauerbetrieb

„Man.“ bedeutet Dauerbetrieb.

Bei „Auto“ (angeschlossener Hygrostat):

• Wenn sich das Gerät nicht einschalten lässt, ist es womöglich auf den Hygrostat zurückzuführen.
  – Ist das Niveau der relativen Feuchtigkeit kleiner als der Sollwert, sind die Kontakte des Hygrostats geöffnet.

Dies kann folgendermaßen geprüft werden:

• den Hygrostat auf 20% relat. Feuchte einstellen – der Luftentfeuchter wird eingeschaltet,
• den Hygrostat auf 90% relat. Feuchte einstellen – der Luftentfeuchter wird ausgeschaltet.

▶▶ 6. LUFTDURCHFLÜSSE

Die Luftdurchflüsse sind entsprechend einzustellen. Der Durchfluss der Trockenluft ist auf den Nennwert in m3/h entsprechend den Angaben, die dem Leistungs-diagramm zu entnehmen sind, einzustellen. Sind die niedrigeren Werte der Taupunkte erforderlich, ist der Luftdurchfluss auf die kleineren als die nominalen Werte einzustellen.

WIE SIND DIE LUFTDURCHFLÜSSE EINZUS- TELLEN:

• der Durchfluss der Trockenluft kann mithilfe der Drosseleinrichtung, die sich im Auslauf der Trockenluft befindet, reguliert werden. Der Luftdurchfluss ist an der Drosseleinrichtung zu messen und für den Nennwert einzustellen.
  Der freie Durchfluss und die Leistung in kg/h werden steigen: Gibt es für sehr trockene Luft keinen Bedarf, muss der Luftentfeuchter im freien Durchlauf arbeiten.
• der Durchfluss der Regenerationsluft kann an der Drosseleinrichtung am Auslauf der Regenerationsluft (optional) reguliert werden. Die Anlage mit der geschlossenen Drosseleinrichtung in Betrieb zu nehmen, die Drosseleinrichtung so lange zu öffnen, bis das Strommessgerät Folgendes anzeigt:

Wichtig: DHA140 verfügt über kein eingebautes Tafel-Strommessgerät. Bei diesem Gerät muss der Wert der Stromstärke mit einem Strommessgerät vermessen werden.

WICHTIG:

Der Durchfluss der Regenerationsluft muss immer überwacht werden. Die Leitung, die den freien Durchfluss der Regenerationsluft ermöglicht, ist zu prüfen.

Es muss sichergestellt werden, dass die Leitung der Regenerationsluft über eine Ableitung aus dem Luftentfeuchter verfügt.

BEI DHA360:

INBETRIEBNAHME DER HEIZELEMENTE:

Beide Heizelemente E1 und E2 starten bei 10K4 – mit einer Verzögerung des Heizelementes E1, die 30 Sekunden beträgt.

Auf dem Strommessgerät wird es folgendermaßen angezeigt:

• ist der Luftentfeuchter ausgeschaltet, zeigt das Strommessgerät innerhalb von ca. 5 Sek. den Wert von 10A an, dieser Wert mindert sich dann bis auf 5A.
• nach 30 Sek. schaltet sich das Heizelement E1 ein, und das Strommessgerät zeigt für 5 Sekunden den Wert von ca. 18A an; dieser Wert mindert sich bei einer regulierten Regenerationsluft bis auf 8,00 A.
  Nach der Regelung der elektrischen Einstellungen sowie der Luftdurchflüsse wird der Luftentfeuchter automatisch mithilfe von internen Steuerung und Sicherheit, die durch den externen Hygrostat kontrolliert werden, in Betrieb genommen.

▶ 7. WARTUNG

Die Luftentfeuchter DHA erfordern wenige Wartungsarbeiten. Alle Elemente sind wartungsfrei, was bedeutet, dass die Schmierung oder Einstellungen nicht erforderlich sind.

Beim Normalbetrieb ist ausschließlich Folgendes zu prüfen:

- der Luftfilter ist mindestens alle 2 Monate im Falle einer ortsfesten Anlage auszutauschen. Wird das Gerät in der Rentalbranche eingesetzt, kann das Niveau des Staubs in der bearbeitenden Luft hoch sein. In einem solchen Fall muss der Filter häufiger ausgetauscht werden. Bei dem Filteraustausch sind auch das Gehäuse und der Rotor zu reinigen.

– die Umdrehungen des Rotors sind einmal im Monat zu kontrollieren,
- der Energieverbrauch der elektrischen Heizelemente (Ablesung am Strommessgerät, ausgenommen DHA140) ist häufig zu prüfen.

Die Umdrehungen des Rotors können durch den Auslauf der Trockenluft, wenn die Leitung nicht angeschlossen ist, kontrolliert werden. Der Rotor hat sich im Uhrzeigersinn zu drehen.

Dreht sich der Rotor beim Betrieb um und der Energieverbrauch des Heizelements den Nennwert der Stromstärke zeigt, kann man davon ausgehen, dass der Luftentfeuchter optimal funktioniert. Es empfiehlt sich jedoch periodische Kontrollen des ganzen Luftentfeuchters durchzuführen, um sicher zu stellen, dass alle internen Funktionselemente richtig funktionieren. Es empfiehlt sich auch, Dichtungen und bewegliche Teile auf Verschleiß zu überprüfen.

Diese Maßnahmen gewährleisten eine maximale Leistung und verhindern Energieverluste.

▶▶ 8. ERMITTLUNG UND BESEITIGUNG VON STÖRUNGEN

DER LUFTENTFEUCHTER SCHALTET SICH NACH DEM ANSCHLIESSEN AN STROM NICHT EIN:

▶ externe Sicherung prüfen.

FUNKTIONIERT DER LUFTENTFEUCHTER NICHT, IST WAHRSCHEINLICH DER EXTERNE HYGROSTAT BESCHÄDIGT:

Es ist eine normale Situation, wenn die erforderliche Feuchte erreicht wurde. Zur Prüfung ist der Hygrostat

auf 20% rel. Feuchte einzustellen, was die Inbetriebnahme des Luftentfeuchters verursachen sollte. Der Hygrostat ist danach erneut einzustellen, um die erforderliche Feuchte zu erreichen.

WIRD DIE ERFORDERLICHE FEUCHTE NICHT ERREICHT:

▶ Kann die Ursache am Luftentfeuchter oder an anderen Elementen der gesamten Anlage liegen (Dichtheit des Raums, Hygrostat etc.). Um dies zu prüfen:

• ist die Rotordrehung zu prüfen,
• ist sicherzustellen, ob die Trockenluft um 15–20°C wärmer als die Grundluft ist. Ist die Luft kalt, ist dies womöglich auf das Anhalten des Rotors infolge eines Riemenbruchs oder auf das Anhalten des Motors zurückzuführen.
• ist der Durchfluss und die Temperatur der Regenerationsluft am Auslauf manuell zu prüfen. Die Temperatur hängt von Bedingungen am Auslauf ab; die Temperatur soll jedoch zwischen 40 und 60°C oszillieren.
  ▶ Eine höhere Temperatur kann das Ergebnis des Anhaltens des Rotors sein.
  ▶ Es ist die Anzeige des Strommessgeräts zu prüfen, das folgenden Nennwert anzeigen sollte:

*) kein Strommessgerät vorhanden

▶ Ist die Luft kalt, zeigt das Strommessgerät den Wert 0A. Womöglich ist der Austausch des elektrischen Heiz-elements erforderlich.

ZU LAUTER BETRIEB:

▶ Es ist zu prüfen, ob das Gerät auf einer ebenen Oberfläche aufgestellt ist.

LECKAGE AUS DEM GERÄT:

▶ Es ist zu prüfen, ob die Anlage in gutem technischen Zustand ist.
▶ Wird keine konstante Wasserableitung eingesetzt, muss überprüft werden, ob der Gummistöpsel (im unteren Bereich des Gerätes) ordnungsgemäß sitzt.

▶ 9. SERVICE/REPARATUR SICHERHEITSANWEISUNGEN

Vor dem Öffnen des Luftentfeuchters ist mithilfe des Hauptausschalters zu prüfen, ob das Gerät von der elektrischen Versorgung getrennt ist. Um dies sicherzustellen, ist der Stecker herauszuziehen.

AUSTAUCH DER ELEKTRISCHEN HEIZELEMENTE

DHA140:

Den oberen Gehäusedeckel abnehmen.

Die interne Leitung vom Auslauf der Regenerationsluft trennen.

Alle internen Elemente lösen und aus dem Gehäuse herausziehen.

Das PTC–Heizelement ist jetzt mühelos zugänglich und kann ausgetauscht werden.

DHA250, DHA360:

Wird der kleine Deckel an der Vorderseite des Luftentfeuchters abgenommen, wird der Zugang zu den zwei PTC–Heizelementen frei und deren Austausch ist möglich.

AUSTAUCH DES GETRIEBEMOTORS, STROMMESSGERÄTS, STUNDENZÄHLERS, SCHALTERS

Den oberen Gehäusedeckel abnehmen.

Den vorderen Deckel abnehmen. Alle Leitungen des Luftentfeuchters (Lüfter, Getriebemotor und Heizelemente) sind an den Verbindungen loszuschrauben.

So wird der vordere Deckel des Gehäuses gelöst und kann losgeschraubt werden. Die einzelnen Elemente können jetzt ausgetauscht werden.

AUSTAUSCH DES LÜFTERS

DHA140:

Den oberen Gehäusedeckel abnehmen.

Die interne Leitung für den Auslauf der Regenerationsluft abschalten.

Alle internen Elemente lösen und aus dem Gehäuse herausziehen.

Jetzt kann der Lüfter ausgetauscht werden.

DHA250, DHA360:

Die obere Platte des Gehäuses abnehmen. Der Lüfter ist an der Platte des Lüfters angebracht, er kann einfach aufgehoben und aus dem Gehäuse herausgenommen werden.

Das Gerät vom Netz trennen (Stecker herausziehen).

AUSTAUSCH DES ROTORS

DHA140:

Den oberen Gehäusedeckel abnehmen.

Die interne Leitung für den Auslauf der Regenerationsluft abschalten.

Alle internen Elemente lösen und aus dem Gehäuse herausziehen.

Der Rotor kann jetzt ausgetauscht werden.

DHA250, DHA360:

Die obere Platte entfernen, den Rotor anheben und aus dem Gehäuse herausnehmen.

Die Leitung entfernen, indem sie von den Anschlüssen getrennt wird.

Zwei Federn an kleinen Wellen durch Ablösen von Befestigungsschrauben entfernen.

Die Schraube an der Rotorwelle lösen und die Unterlegscheibe sowie die Feder herausziehen.

Jetzt kann die Trennplatte mit dem Anschluss der Regenerationsluft von den Wellen entfernt werden; der Zugang zum Rotor ist jetzt möglich und der Austausch kann durchgeführt werden.

AUSTAUSCH DES FILTERS

Um den Filter am Luftauslauf auszutauschen, sind die Schrauben sowie das Netz abzunehmen. Jetzt kann der alte Filter herausgenommen und der neue eingebaut werden.

Hügrostaat peab sobima voolule 10A.

ELEKTRIÜHENDUS

CUM POATE FI REGLAT FLUXUL DE AER:

DE EG- KONFORMITÄTSERKLÄRUNG

DK EF-OVERENSSTEMMELSESERKLÆRING

EE EÜ CE SERTIFIKAAT

DE – Entsorgung Ihres Altgerätes

– Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.
– Falls dieses symbol eines durchgestrichenen Müllcontainers auf Rollen auf diesem Produkt angebracht ist, bedeutet dies, class es von der Europäischen Richtlinie 2002/96/EC erfasst wird.
- Bitte informieren Sie sich über die örtlichen sammelstellen für Elektroprodukte und elektronische geräte.
– Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die menschliche gesundheit.
