HASZNÁLATI ÚTMUTATÓ POWX139 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata .............................. 4

7.1 A készülék karjának felszerelése (1, 2, 3 és 4 ábra) ............................................. 5

7.2 A szalag felszerelése és eltávolítása (5 ábra) ...................................................... 5

8.1 A kar szögének beállítása (8 ábra) ........................................................................ 5

8.2 A kapcsoló működtetése (9 ábra) ......................................................................... 5

8.3 Sebességszabályozás (10 ábra) ............................................................................ 5

8.4 A csiszolási művelet (11 és 12 ábra) .................................................................... 5

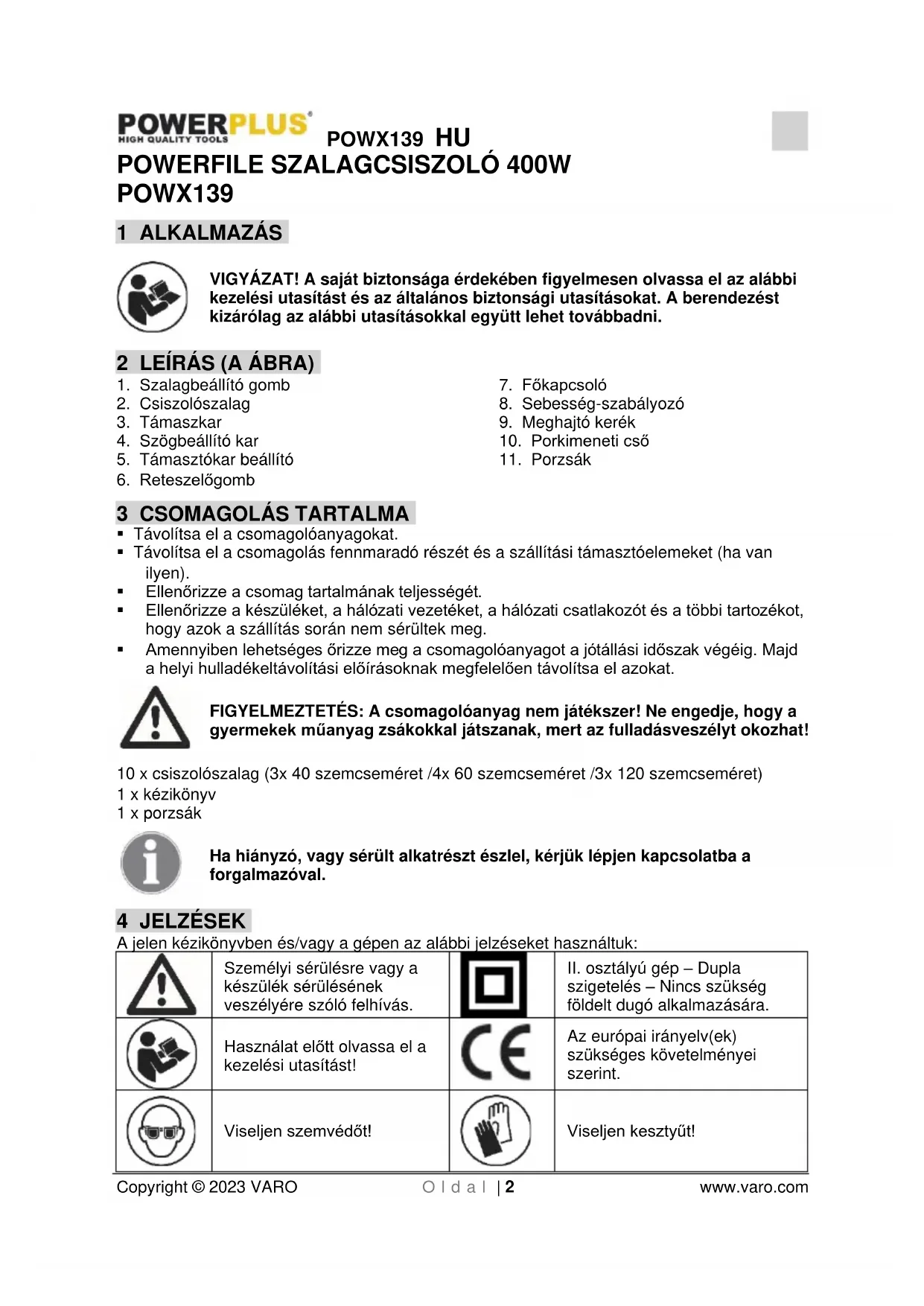

POWX139 1 ALKALMAZÁS VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

1. Szalagbeállító gomb

5. Támasztókar beállító

8. Sebesség-szabályozó

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 10 x csiszolószalag (3x 40 szemcseméret /4x 60 szemcseméret /3x 120 szemcseméret) 1 x kézikönyv 1 x porzsák Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

Viseljen kesztyűt!POWX139 HU Copyright © 2023 VARO O l d a l | 3 www.varo.com 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.POWX139 HU Copyright © 2023 VARO O l d a l | 4 www.varo.com

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 A BERENDEZÉSSEL KAPCSOLATOS BIZTONSÁGI ELŐÍRÁSOK

• A készüléket mindig a szigetelt markolatnál fogva tartsa.

• A kezelőnek két kézzel, erősen kell tartania a készüléket.

• Mielőtt a csiszolószalaggal hozzáér a munkadarabhoz, ellenőrizze, hogy a készülék be van-e kapcsolva.

• Tilos a készülék forgó alkatrészeit megérinteni.

• A készülék nem vízálló, így a munkafelületet ne nedvesítse meg vízzel.

• A csiszolási munkálat során gondoskodjon a helyiség megfelelő szellőzéséről.

• A keverékekben található anyagok egy része mérgező hatású lehet.

• Viselje a megmunkálandó anyagnak megfelelő pormaszkot / légzőberendezést.POWX139 HU Copyright © 2023 VARO O l d a l | 5 www.varo.com 7 ÖSSZESZERELÉS

7.1 A készülék karjának felszerelése (1, 2, 3 és 4 ábra)

1. Felszerelés előtt: helyezze a készüléket az oldalára az alábbi ábra szerint.

2. Helyezze be a rugót a megadott módon.

3. Rögzítse a támasztókart.

4. Szerelje fel a szalagbeállító gombot.

7.2 A szalag felszerelése és eltávolítása (5 ábra)

• A szalag felszerelése és eltávolítása előtt ellenőrizze, hogy a készülék ki van-e kapcsolva és a hálózati csatlakozóból ki van-e húzva.

• Húzza a feszültség-szabályozót hátra. Helyezze a szalagot a mozgó kerékre és húzza a szalagot a kar első részéhez. Majd mielőtt a feszültség-szabályozót ismét előre állítja, hagyja, hogy a szalag rácsússzon a szalagkerékre.

7.3 A szalag beállítása (6 ábra)

• A munkavégzés elkezdése előtt ellenőrizze, hogy a csiszolószalag középen fut-e.

• Működtesse a készüléket üresjáratban és a szalag beállításához forgassa a gombot órajárással megegyező vagy azzal ellentétes irányba addig, hogy a csiszolószalag középen fusson.

7.4 A porzsák felszerelése (7 ábra)

• A készülék porelszívó kimenettel és gyűjtőzsákkal rendelkezik.

• Javasoljuk, hogy ezt, valamint a jóváhagyott arcmaszkot minden alkalommal használja. Ezáltal tisztább lesz a munkavégzés.

• Először helyezze fel a porelszívó kimenetet, majd illessze a porzsákot a kimenetre.

• Javasoljuk, hogy mindig alkalmazza vagy a porzsákot vagy a porelszívó eszközt.

• A felszereléshez csúsztassa a porszákot a kimenetre. 8 ÜZEMELTETÉS

8.1 A kar szögének beállítása (8 ábra)

• Mielőtt a szög beállításához lát, ellenőrizze, hogy a készülék ki van-e kapcsolva és az a hálózati csatlakozóból ki van-e húzva.

• A kezelő a munkadarab helyzetétől vagy alakjától függően bármely szögbe beállíthatja, és ott rögzítheti a kart.

• Lazítsa ki a szögbeállító kart, majd ezután felemelheti a kart. Forgassa el a kart a megfelelő helyzetbe, majd reteszelje és rögzítse a szögbeállító kart a helyén.

8.2 A kapcsoló működtetése (9 ábra)

• A készüléket a főkapcsoló megnyomásával és kioldásával lehet működtetni. A készülék elindul, amikor megnyomja a főkapcsolót, és leáll, amikor kiengedi a főkapcsolót.

• Ha egyszerre nyomja meg a reteszelőgombot és a főkapcsolót, akkor a kapcsolót reteszelni tudja helyzetében, így a készülék folyamatosan működik.

• A készülék kioldásához nyomja be teljesen a főkapcsolót, majd engedje azt el.

8.3 Sebességszabályozás (10 ábra)

• A sebességet 300 m/min és 1700 m/min közötti értékre lehet beállítani a sebességszabályozó 1-6 értékre történő beállításával.

• Ha 1-tól a 6 felé végzi a beállítást, akkor növekszik a sebesség.

• Amikor 6-tól 1 felé végzi a beállítást, akkor lelassul.

• Válassza a munkadarabnak megfelelő sebességet.

8.4 A csiszolási művelet (11 és 12 ábra)

• Rögzítse a munkadarabot, hogy megelőzze annak elmozdulását, amikor az a csiszolószalag alatt van.POWX139 HU Copyright © 2023 VARO O l d a l | 6 www.varo.com

• A készülék elindítása és leállítása esetén ne engedje, hogy az hozzáérjen a munkadarabhoz. Ellenkező esetben megsérülhet a csiszolószalag, vagy a készülék kontrollálatlanná válhat.

• A készülék működtetése közben figyeljen oda, hogy a mozgó alkatrészekhez, vagy a csiszolószalaghoz ne érjen hozzá.

• Tartsa a készüléket mindkét kezével saját maga előtt és tartsa el magától. Figyeljen oda az egyensúly megőrzésére.

• Nyomja meg a főkapcsolót és hagyja, hogy a motor elérje teljes sebességét. Tartsa a készüléket a munkadarabbal párhuzamosan. Óvatosan érintse hozzá a csiszolószalagot a munkadarabhoz. Ne erőltesse meg a készüléket. A készülék tömege elegendő nyomást biztosít. Ha ezen felül alkalmaz nyomást, akkor az lelassítja a motort, valamint a csiszolószalag gyors kopását okozza, és nagymértékben csökkenti a csiszolószalag sebességét.

• Mindig kerülje a csiszolószalaggal történő érintkezést.

9 TISZTÍTÁS ÉS KARBANTARTÁS

Mindig ellenőrizze, hogy a készülék ki van kapcsolva és a dugasz el van távolítva a hálózati csatlakozóból, mielőtt beállítást vagy karbantartási munkálatot végez. Tartsa a készülék szellőzőnyílásait mindig tisztán és szabadon.

9.1 A szénkefe cseréje (13 ábra)

• A használat során a szénkefék kopnak. Ez esetleges teljesítmény-veszteséghez és fokozott szikrázáshoz vezethet, amelyet a szellőzőnyílásokon keresztül lehet látni. Amikor a szénkefék kb. 4-5 mm-es hosszúságúra lekoptak, akkor ki kell cserélni azokat. A szénkeféket mindig párban kell kicserélni. A készülék szervizelését és karbantartását kizárólag szakember végezheti.

Típusszám: POWX139 Névleges feszültség 230-240 V Névleges frekvencia 50 Hz Névleges teljesítmény 400 W Váltakozó sebesség 300-1700 m/min Rúd hossza 83 mm Csiszolószalag mérete 13x457 mm Kábelhosszúság 3 m 11 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 80 dB(A) Hangteljesítményszint LwA 91 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint): 1,2 m/s² K = 1,5 m/s²POWX139 HU Copyright © 2023 VARO O l d a l | 7 www.varo.com

• AAz alábbi termékre 36 hónapos jótállási idõszak érvényes, mely azon a napon lép életbe, amikor az elsõ felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!POWX139 HU Copyright © 2023 VARO O l d a l | 8 www.varo.com

14 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Powerfile szalagcsiszoló Márkanév: POWERplus Cikkszám: POWX139 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
