POWX139 - Slipemaskin PowerPlus - Gratis bruksanvisning og manual

Merke	PowerPlus
Modell	POWX139
Produkttype	Båndpusser
Nominell effekt	400 W
Strømforsyningsspenning	230-240 V ~ 50 Hz
Variabel hastighet	300 - 1 700 m/min
Slipbåndstørrelse	13 x 457 mm
Arbeidsstanglengde	83 mm
Strømledningslengde	3 m
Beskyttelsesklasse	Klasse II (dobbelt isolasjon)
Lydtrykknivå (LpA)	80 dB(A) (K=3 dB)
Lydeffektnivå (LwA)	91 dB(A) (K=3 dB)
Vibrasjoner (totalverdi)	1,2 m/s² (K=1,5 m/s²)
Garanti	36 måneder
Hovedfunksjoner	Variabel hastighet, justering av armens vinkel, sentrering av båndet, innebygd støvpose
Vedlikehold og rengjøring	Rengjøring av ventilasjonsåpninger, utskifting av kullbørster (slitasje ved 4-5 mm)
Sikkerhet	Dobbelt isolasjon, anbefalt øye- og hørselsbeskyttelse, støvmaske
Pakkeinnhold	1 pusser, 10 slipbånd (3xG40, 4xG60, 3xG120), 1 støvpose, 1 håndbok

Ofte stilte spørsmål - POWX139 PowerPlus

Hvordan justere hastigheten på pusseren?

Drei hastighetskontrollknappen (Fig. 10) fra posisjon 1 (300 m/min) til 6 (1700 m/min). Jo høyere tall, desto raskere hastighet.

Hvordan sentrere slipbåndet?

Kjør pusseren uten belastning og drei sentreringsknappen (Fig. 6) med eller mot klokken til båndet er sentrert på hjulene.

Hvordan installere støvposen?

Fest støvavtrekket på maskinens utløp, og skyv støvposen over tilkoblingen (Fig. 7). Bruk alltid en pose eller støvsuger.

Hvordan bytte slipbåndet?

Koble fra verktøyet. Trekk spenningsnøkkelen bakover, fjern det gamle båndet, plasser det nye båndet på drivhjulet og brett det over fremhjulet. Slipp spenningsnøkkelen.

Hvordan justere armens vinkel?

Løsne armvinkeljusteringsspaken (Fig. 8), drei armen til ønsket vinkel, og lås spaken. Sørg for at maskinen er frakoblet før justering.

Hvordan bruke kontinuerlig drift-funksjonen?

Hold hovedbryteren inne, trykk samtidig på låseknappen for å låse bryteren i 'ON'-posisjon. Slipp deretter bryteren. For å stoppe, trykk bryteren helt inn og slipp.

Når bør kullbørstene skiftes?

Skift kullbørstene parvis når de er slitt ned til omtrent 4-5 mm (Fig. 13). Overdreven slitasje kan føre til effekttap og gnister. Få en kvalifisert reparatør til å gjøre det.

Hva er nødvendig strømforsyningsspenning?

Pusseren fungerer på en standard stikkontakt 230-240 V ~ 50 Hz. Dobbelt isolasjon (Klasse II) gjør at den kan brukes uten jordet stikkontakt.

Hvilke verneutstyr anbefales?

Bruk alltid vernebriller, en støvmaske tilpasset materialet, vernehansker og hørselsvern (over 85 dB). Maskinen genererer 80 dB(A) lydtrykknivå.

Hva gjør jeg hvis slipbåndet sklir eller ikke går rett?

Kontroller at båndet er riktig installert og sentrert (Fig. 6). Hvis problemet vedvarer, rengjør drivhjulene og kontroller båndets tilstand. Bytt det hvis det er slitt.

BRUKSANVISNING POWX139 PowerPlus

ADVARSEL! Les og forstå donne brukerhandboken før verktøyet tas iBruk, og ta vare pa handboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson ma øgsa handboken folge med.

2 BESKRIVELSE (FIG. A)

1. Bryter for bandjustering
2. Slopeband
3. Arm
4. Vinkelbryter
5. Bryter for armjustering

6. Laseknapp

7. Hovedbryter

8. Hastighetskontroll
9. Lopehjul
10. Stovavtrekk
11. Stovpose

3 PAKKENS INNHOld

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pa pakkematerialene sa lenge som mulig, helst til slutten av garantiperioden. Deretter ma du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn på ikke leke med plastposer! Kvelningsfare!

10 x slimeband (3 x g40 / 4 x g60 / 3 x g120)

1 x handbok
1x stovpose

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i donne bruksanvisingen aller pa maskinen:

!	Indikerer risiko for personskader eller skader på verktøyet.		Klasse Il-maskin – dobbeltisolert – krever ikke jordet støpsel.
	Les manualen på bruk.	CE	I samsvar med vesentlige krav i EU-direktivet(ene).
	Bruk vernebriller		Bruk hansker

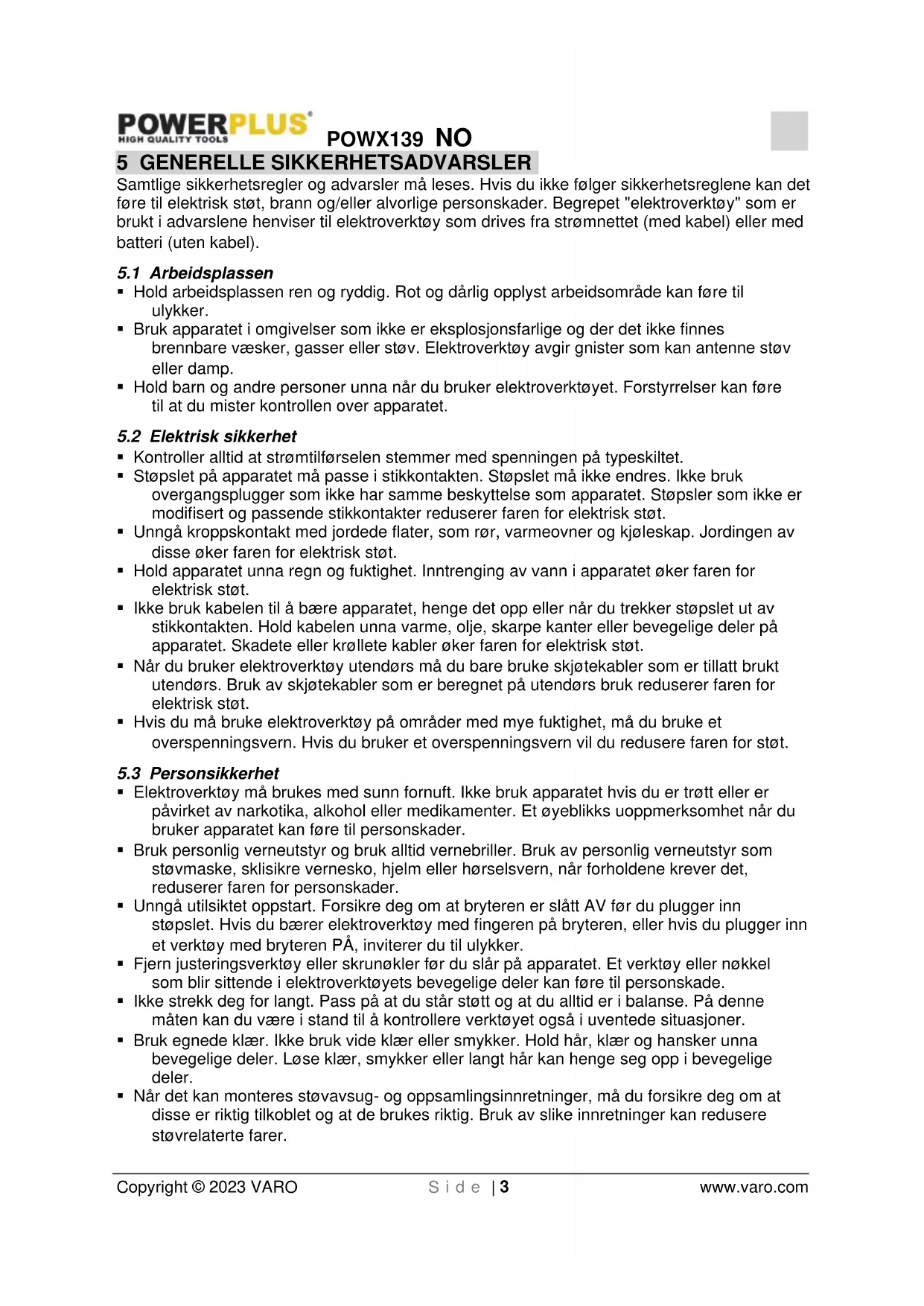

5 GENERELLE SIKKERHETSADVARSLER

Samtige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det före til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektronverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeidsplassen ren og ryddig. Rot og darelig opplyst arbeidsomrade kan fore til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan fere til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilforselen stemmer med spenningen på typeskiltet.
• Stopslet på apparatet på passer i stikkontakten. Stopslet på Fälle endres. IkkeBruk overgangsplugger som ikke har samme beskytteilse som apparatet. Stopsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til á bære apparatet, henge det opp eller nár du trekker stopslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter ull bevegelige deler pä apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Nár du bruker elektroverktý utendørs má du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk stæt.
• Hvis du ma bruke elektroverktoy pa omrader med mye fuktighet, ma du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for stot.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott ell er paivirket av narkotika, alkohol eller medikamenter. Et oyeblikks uoppmerksomhet nr du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørelsvern, nr forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.
  Fjern justeringsverktoy eller skrunokler for du slar pa apparatet. Et verktoy eller nokkel som blir sittende i elektroverktovets bevegelige deler kan fore til personskade.
• Ikke strekk deg for langt. Pass på at du stär stött og at du alltid er i balanse. På denen maten kan du være i stand til á kontrollere verktøvet ögså i uventede situacioner.
• Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lõse klær, smykker ell er langt här kan henge seg opp i bevegelige deler
• Når det kan monteres støvavsug- og oppsmilingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nayaktig og omhyggelig nar du omgås elektroverktoy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nr det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig Å kontrollere elektroverktøyet med bryteren, er det farlig Å bruke og mA repareres.
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 brupsanvisningen bruke apparatet. Elektroverktøy er farlige nár de brukes av uerfarne personer.
• Elektroverktøy på vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktoyets funksjon. Reparer skadete deler før du braker verktoyet. Mange ulykker skyldes darelig vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmerindre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med/DDne bra克斯anvisingen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til annet enn tiltenkt formal kan fore til farlige situasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pdenne maten kan du vare sikker pa at verktoyet er sikkert a bruke.

6 MASKINAVHENGIG SIKKERHETSINFORMASJON

• Hold kun i de isolerte gripeflatene nár du bruker kutteverktóy.
• Verktøyet skal holds godt fast med begge hender.
• Ikke berør arbeidsstykket med slipebandet for verktøyet er slätt pa.
• Hold hendene unna roterendekomponenter.
• Verktøyet er ikke vanntett, sä unngå vann på arbeidsstykket.
• Slipearbeider bør kun utføres pa et godt ventiliert sted.
• Noen materialer kaninneholde giffige stoffer.
• Bruk stovmaske/pustemaske som egner seg til materialet som behandles.

7 MONTERING

7.1 Montering av bändsliperens arm (Fig 1, 2, 3 og 4)

1. Før montering: Plasser bändsliperen på siden som vist nedenfor.
2. Setti fjæren som vist.
3. Fest Armen.
4. Monter bryteren for bandjustering.

7.2 Installasjon og fjerning av bandet (Fig 5)

• Forsikre deg om at verktøyer er avslätt og trekk stopslet ut av stikkontakten før du installerer eller fjerner bandet.
• Trekk strammenokkelen bakover. Legg bandet over drivhjulet og trekk det til fronten av Armen. Tre deretter bandet til bändhjulet for du setter strammenokkelen tilbake til foroverstillingen.

7.3 Bandbane (Fig. 6)

• Kontroller at slipebandet ligger rett før verktøyet brukes.

• Kjør bändsliperen uten belastning og drei sentreringsbryteren enten med eller mot klokken forå justere bändanen til bändet loper i midten.

Dette verktoyet er utstyrt med et stovavtrekk og en stovpose.
Vi anbefaler at dette utstyret brukes hele tiden, og ogsa at du bruker en godkjent stovmaske. Det gjor at du arbeider renere og tryggere.
- Fest først avtrekksrøret, deretter fester du stovposen på avtrekket.
Vi anbefaler at du alltid bruker enten stovposen aller en stovsuger.
- Stovposen skal skyves inn pa stovavtrekket.

8 BRUK

8.1 Justere armens vinkel (Fig. 8)

För du justerer armens vinkel ma du slá av verktøyet og trekke ut stopslet fra stikkontakten.
Armen kan justeres til enhver vinkel avhengig av arbeidsstykkets posisjon ellr form. Deretter festes armen
- Løsne bryteren for vinkeljustering og juster armen manuelt. Roter armen til ønsket posision og skru til justeringsbryteren for a feste armen.

8.2 Strombryteren (Fig. 9)

• Verktøyet slas på og av med hovedbryteren.
• Verktøyet starter nár du trykker bryteren inn, og stopper nár du slipper bryteren igjen.
  Trykk inn laseknappen samtidig med hovedbryteren for at verktoyet skal g kontinuereg.
  Trykk hovedbryteren helt inn og slipp den for a stoppe verktoyet nar det gár kontinuerlig.

8.3 Hastighetskontroll (Fig. 10)

• Hastigheten kan justeres mellom 300m / min og 1 700 m/min ved a rotere hastighetskontrollen fra posisjon 1 til 6.
• Posisjon 1 er laveste hastigth, mens posisjon 6 er hoyeste hastigth.
• Velg den hastigheten som passer til arbeidsstykket.

8.4 Sliping (Fig. 11 og 12)

• Fest arbeidsstykket sik at det/DD beveger seg under bandsliperen.
• När du starter og stopper verktøyet, skal det ikke vare i kontakt med arbeidsstykket. Kontakt med arbeidsstykket vil skade bändet og kan gjøre at du mister kontroll over verktøyet.
  Nar du bruker verktyet ma ingen kroppsdelkommen ikontakt med noen del av verktyet.
  eller bandet.
• Hold verktøyet foran deg med begge hender og sørg forå stå støtt.
  Trykk inn hovedbryteren og la motoren na fullt turtall. Hold verktoyet parallelt med arbeidsstykket. Trykk bandet forsiktig inn mot arbeidsstykket. Ikke bruk kraft pa verktoyet. Verktoyets vekt sorger for tilstrekkelig trykk. Mer trykk vil gjore at motoren gar for tungt og vil slite ut slimebandet og redusere slimehastigheten.
  Unngå a berøre slimebandet.

Pase at verktøyet er slätt av og at stopslet er trukket ut av stikkontakten før du utfører justeringer eller vedlikehold.

Verktøyets luftæpninger på alltid vare rene og uten blokkering.

Under bruk vil kullbørstene slites. Dette indikeres ved at verktøyet mister kraft og at du kan se mye gnister gjennom lufteåpningene. Nár kullbørstene er slitt ned til ca. 4-5 mm, skal de skiftes. Husk at kullbørstene skal skiftes i par.

Service og vedlikehold av verktøyet skal utfores av en kvalifisert tekniker.

10 TEKNISKE DATA

Modellnr.	POWX139
Nominell spenning	230-240 V
Nominell frekvens	50 Hz
Nominell effekt	400 W
Variabel hastighet	300 – 1 700 m/min
Arbeidslengde	83 mm
Slipebändstörrelse	13 x 457 mm
Ledningens lengde	3 m

11 STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykkniva LpA 80 dB(A)

Lydeffektniva LwA 91 dB(A)

VIKTIG! Bruk hørselsvern narr lydtrykke er over 85 dB(A).

aw (Vibrasjon):

1,2 m/s²

K = 1,5m / s^2

12 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av Forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, vanlige slitasjefeil pa deler som lagre, børster, ledninger og plugger eller pa tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell erller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasjoner ma utfores ved et autorisert kundeserviceenter for Powerplus verktoy.
  Du kan alltid fä flere opplysninger ved a ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri före til en forlengelse av garantiperioden. Heller ilke vil en ny garantiperiode starte dersom produit erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.

Vi forbeholder oss retten til a avvise ethvert krav der kjopet ici kan verifiseres, ellr nar det er apenbart at produktet ici har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv).
Du ma ta vare pa kvitteringen som bevis pa datoen for kjopet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

13 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk, ma den\ kke kastes i husholdningsavfallet. Kast den pa en miljømessig forsvarlig mate.
Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt\ husholdningsavfall. Sorg for a resirkulere der hvor spesialanlegg eksisterer. Be\ lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

14 SAMSVARSERKLÄERING

VARO N.V. - Vic. Van Rompuy N.V.
erklærer at,

Joseph Van Instraat 9 - BE2500 Lier - Belgia,

Produkt: Bändsliper

Merke: POWERplus

Modell:POWX139

oppfyller de vesentlige kravene og andre relevante bestemmelsei gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere donne erklæringen.

Eu-Direktiver (med eventuelle endringer intil data for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-4:2014

EN55014-1:2017

EN55014-2:2015

ENIEC61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av tekisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

8.4 Slibning (Fig. 11 og 12)

Apparatbeskrivelse: Bandfil 400 W

Varemaerke: POWERplus

Varenummer:POWX139

5.3 Personlig sakerhet

8.1 Installing av sliparmens vinkel (Fig. 8)
