MANUAL DE UTILIZADOR POWX139 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................ 4

5.5 Assistência técnica ............................................................................................... 4 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO ..... 4 7 MONTAGEM.................................................................................... 5

7.1 Instalação do braço powerfile(Fig 1, 2, 3 e 4)....................................................... 5

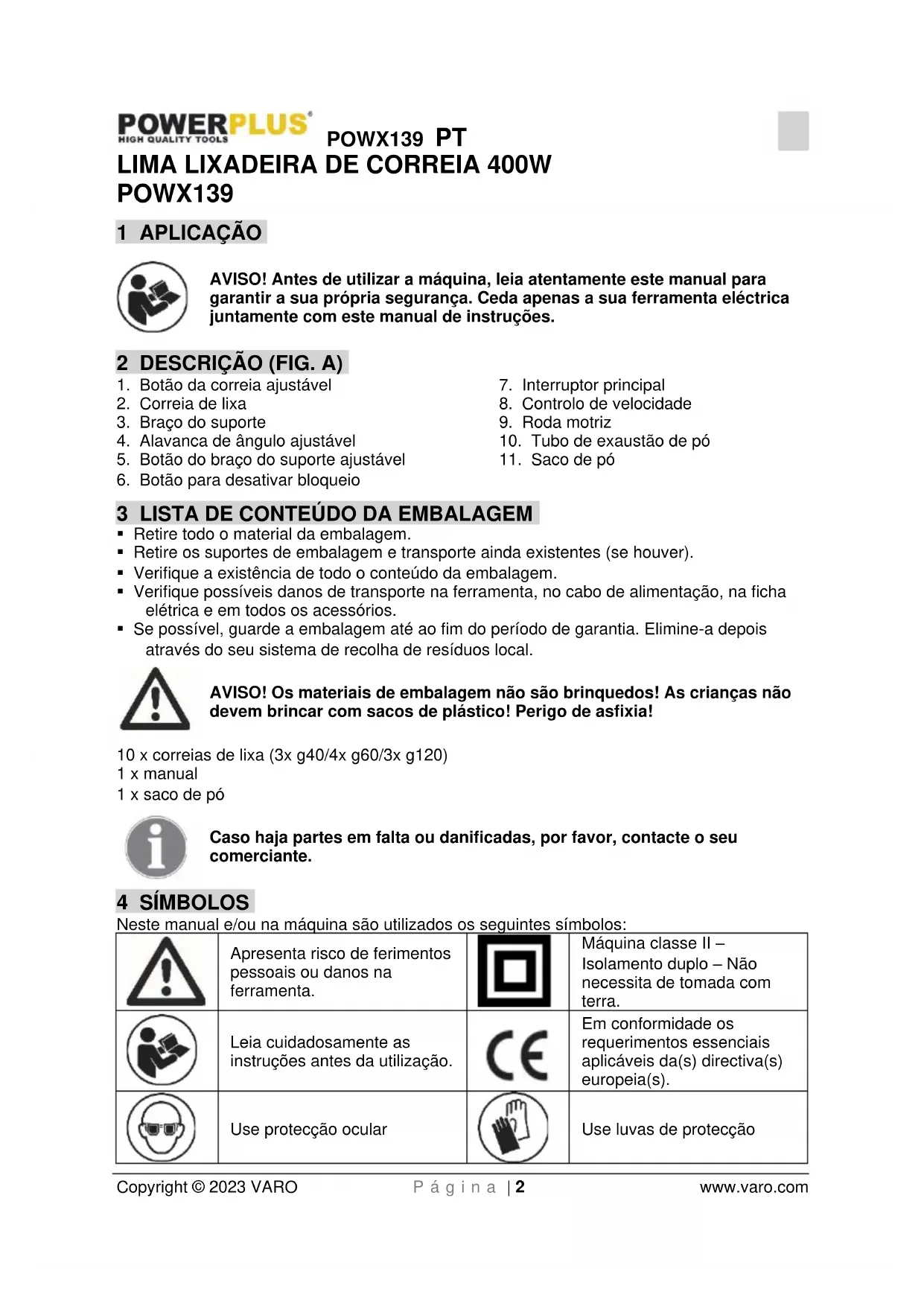

POWX139 1 APLICAÇÃO AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta eléctrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

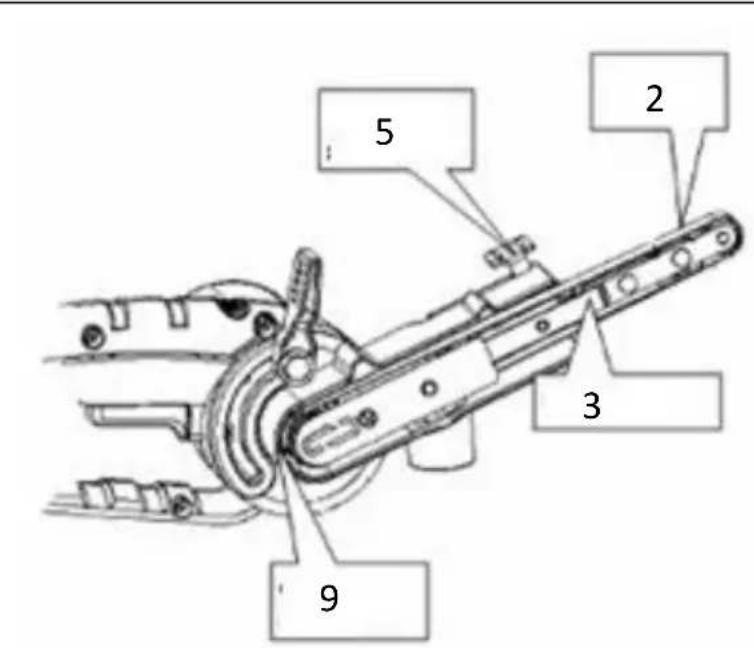

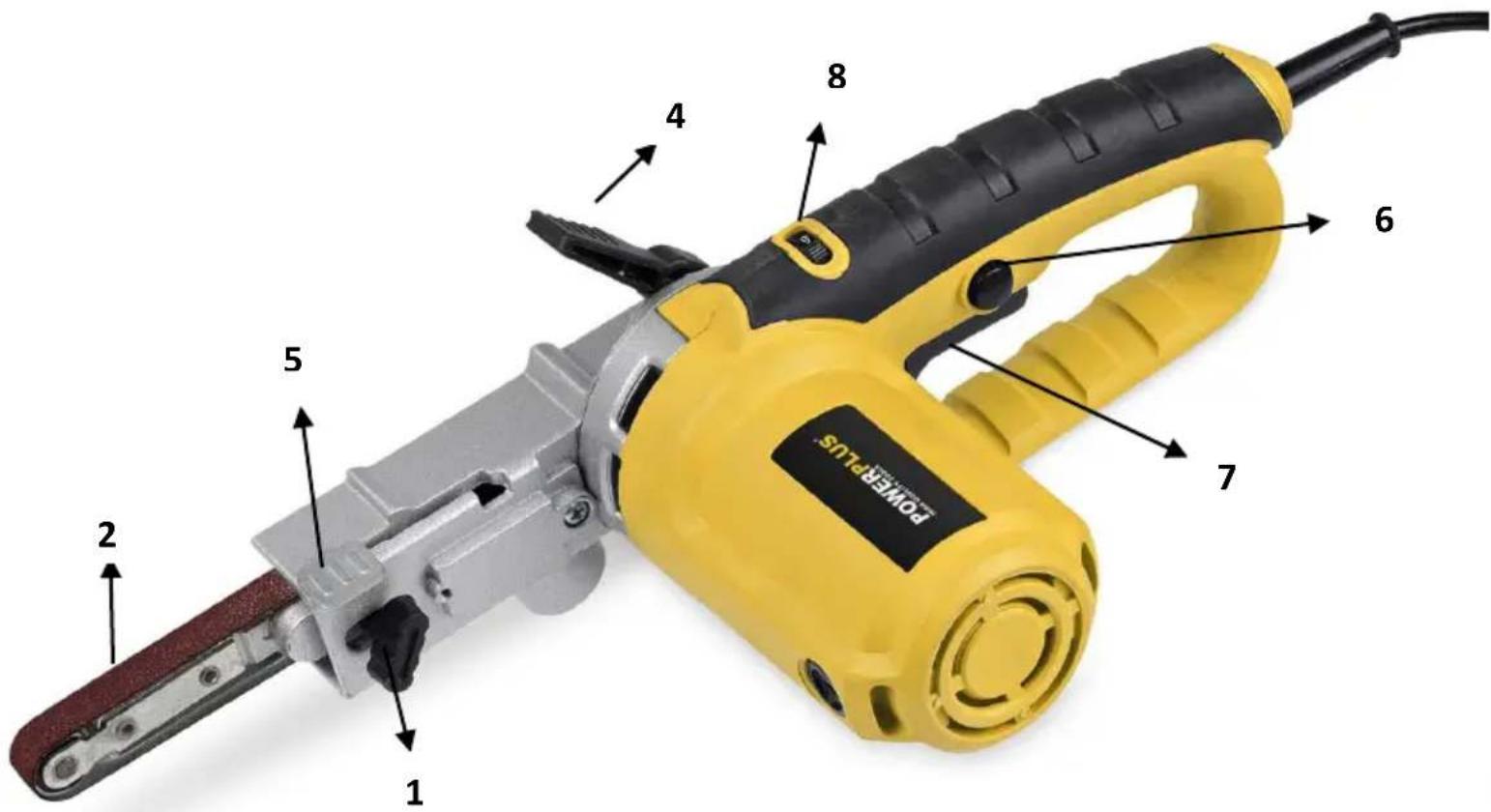

1. Botão da correia ajustável

4. Alavanca de ângulo ajustável

5. Botão do braço do suporte ajustável

6. Botão para desativar bloqueio

7. Interruptor principal

8. Controlo de velocidade

10. Tubo de exaustão de pó

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 10 x correias de lixa (3x g40/4x g60/3x g120) 1 x manual 1 x saco de pó Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Apresenta risco de ferimentos pessoais ou danos na ferramenta.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Leia cuidadosamente as instruções antes da utilização.

Em conformidade os requerimentos essenciais aplicáveis da(s) directiva(s) europeia(s).

Use protecção ocular

Use luvas de protecçãoPOWX139 PT Copyright © 2023 VARO P á g i n a | 3 www.varo.com

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.POWX139 PT Copyright © 2023 VARO P á g i n a | 4 www.varo.com

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO

• Segure sempre a ferramenta na sua pega isolada.

• O operador deve segurar a ferramenta firmemente com ambas as mãos.

• Certifique-se que a ferramenta está ligada antes de tocar na peça de trabalho com a correia de lixa.

• Não toque em nenhum dos componentes giratórios da ferramenta.

• Esta máquina não é à prova de água por isso não adicione água à superfície da peça de trabalho.

• Para trabalhos de lixa, é necessário garantir uma área de trabalho bem ventilada.

• Algum do material contido nos compostos pode ser tóxico.POWX139 PT Copyright © 2023 VARO P á g i n a | 5 www.varo.com

• Certifique-se de usar máscaras de pó/ respiradores correspondentes ao material a ser processado. 7 MONTAGEM

7.1 Instalação do braço powerfile(Fig 1, 2, 3 e 4)

1. Antes da instalação coloque a lima eléctrica (powerfile) de lado como mostrado abaixo.

2. Insira a mola como mostrado.

3. Fixe o braço do suporte.

4. Instale o botão de ajuste da pista da correia.

7.2 Instalar e remover a correia (Fig 5)

• Certifique-se que a máquina está desligada e com a ficha fora da tomada antes de instalar ou remover a correia.

• Por favor, empurre a chave tensora para trás. Coloque a correia na roda motriz, empurre a correia para a frente do braço e de seguida faça a correia seguir para a roda motriz antes de empurrar a chave tensora de novo para a posição para a frente.

7.3 Pista de ajuste da correia (Fig. 6)

• Verifique se a correia tensora está a funcionar centrada antes de começar a trabalhar.

• Deixe a lima eléctrica operar em velocidade sem carga e rode o botão de centralização para o sentido horário ou anti-horário para ajustar a pista a correia até que a correia de lixa funcione centralmente.

7.4 Ligar o saco de pó (Fig. 7)

• Esta máquina está equipada com uma saída de extração de pó e um saco de recolha.

• Recomendamos que estes equipamentos sejam sempre usados bem como o uso de uma máscara facial aprovada. Isto tornará o trabalho mais limpo.

• Primeiro instalar a saída de pó, e depois instalar o saco de pó, deslize-o para a saída de pó.

• Recomendamos que tanto o saco de pó como o dispositivo de extração de pó sejam sempre usados.

• Para instalar o saco de pó, deslize-o para a saída de pó. 8 FUNCIONAMENTO

8.1 Ajuste o ângulo do braço (Fig. 8)

• Antes de ajustar o ângulo do braço, por favor certifique-se que a máquina está desligada e a ficha retirada da tomada.

• O operador pode ajustar o braço em qualquer ângulo de acordo com a posição ou a forma da peça de trabalho e de seguida fixar em posição.

• Solte a alavanca de ajuste de ângulo, de seguida pode levantar o braço. Rode o braço ao longo do pivô para a posição desejada, de seguida bloqueie a alavanca de ajuste do ângulo e fixe o braço em posição.

8.2 Iniciar a operação (Fig. 9)

• A ferramenta é operada ao premir/soltar o interruptor principal. A máquina vai iniciar premindo o interruptor principal e parar ao soltar o interruptor principal.

• Prima o botão de bloqueio e o interruptor principal ao mesmo tempo para bloquear o interruptor em posição e a máquina trabalhará continuamente.

• Prima o interruptor principal totalmente até ao fim e de seguida solte-o para desbloquear a máquina novamente.

8.3 Controlador de velocidade (Fig. 10)

• A velocidade pode ser ajustada entre 300 m/min e 1700m/min ao rodar o controlador de velocidade de 1 para 6.POWX139 PT Copyright © 2023 VARO P á g i n a | 6 www.varo.com

• Ajustar o controlador de 1 para 6 vai acelerar.

• Ajustar o controlador de 6 para 1 vai desacelerar.

• Por favor escolha a velocidade correta de acordo com a peça de trabalho.

8.4 Operação de lixar (Fig. 11 e 12)

• Fixe a peça de trabalho para evitar que se mova por baixo da correia de lixa.

• Ao iniciar ou parar a máquina, não deixe a ferramenta em contacto com a peça de trabalho. Caso contrário, provocará danos da correia de lixa ou a máquina ficará descontrolada.

• Ao operar a máquina, tenha cuidado para evitar que qualquer parte do seu corpo entre em contacto com qualquer peça móvel da máquina ou correia.

• Segure a máquina com ambas as mãos à sua frente, afastada de si e mantenha uma postura equilibrada.

• Prima o interruptor principal e deixe que o motor atinja a velocidade total. Segure a máquina paralela à peça de trabalho. Encoste suavemente a correia à peça de trabalho. Não force a ferramenta. O peso do lixador fornece pressão adequada. Ao aplicar pressão adicional irá atrasar o motor, gastar rapidamente a correia de lixa e reduzir muito a velocidade de lixar.

• Evite sempre contacto com a correia de lixa.

9 LIMPEZA E MANUTENÇÃO

Certifique-se sempre que a ferramenta está desligada e a ficha está retirada da tomada antes de efetuar qualquer ajuste ou procedimentos de manutenção. Mantenha sempre as condutas de ar da ferramenta desobstruídas e limpas.

9.1 Substituir a escova de carvão (Fig. 13)

• Durante a utilização, as escovas de carvão irão desgastar-se. Isto provocará a possível perda de potência e faíscas excessivas através das ranhuras de ventilação. Quando as escovas de carvão apresentarem desgaste de aproximadamente 4-5mm, é necessário substituir. As escovas de carvão devem ser sempre substituídas aos pares. Qualquer serviço ou manutenção deve ser feito apenas por pessoal de reparação qualificado.

Modelo nº POWX139 Tensão Nominal 230-240 V Frequência Nominal 50 Hz Potência nominal 400 W Velocidade variável 300-1700 m/min Comprimento da barra de trabalho 83 mm Tamanho da correia de lixa 13x457 mm Comprimento do cabo 3 mPOWX139 PT Copyright © 2023 VARO P á g i n a | 7 www.varo.com 11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 80 dB(A) Nível de potência acústica LwA 91 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 1,2 m/s² K = 1,5 m/s² 12 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).POWX139 PT Copyright © 2023 VARO P á g i n a | 8 www.varo.com 13 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

14 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Lima Lixadeira De Correia Marca: POWERplus Modelo n: POWX139 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Ludo Mertens Assuntos Regulamentares – Gestor de Conformidade 28/07/2022, Lier - BelgiumPOWX139 NO Copyright © 2023 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................ 2
