INSTRUKCJA OBSŁUGI POWX139 PowerPlus

5.4 Używanie i konserwacja elektronarzędzia ............................................................ 4

7.2 Zakładanie i zdejmowanie taśmy (ryc. 5) .............................................................. 5

7.3 Ścieżka regulacji taśmy (ryc. 6) ............................................................................ 5

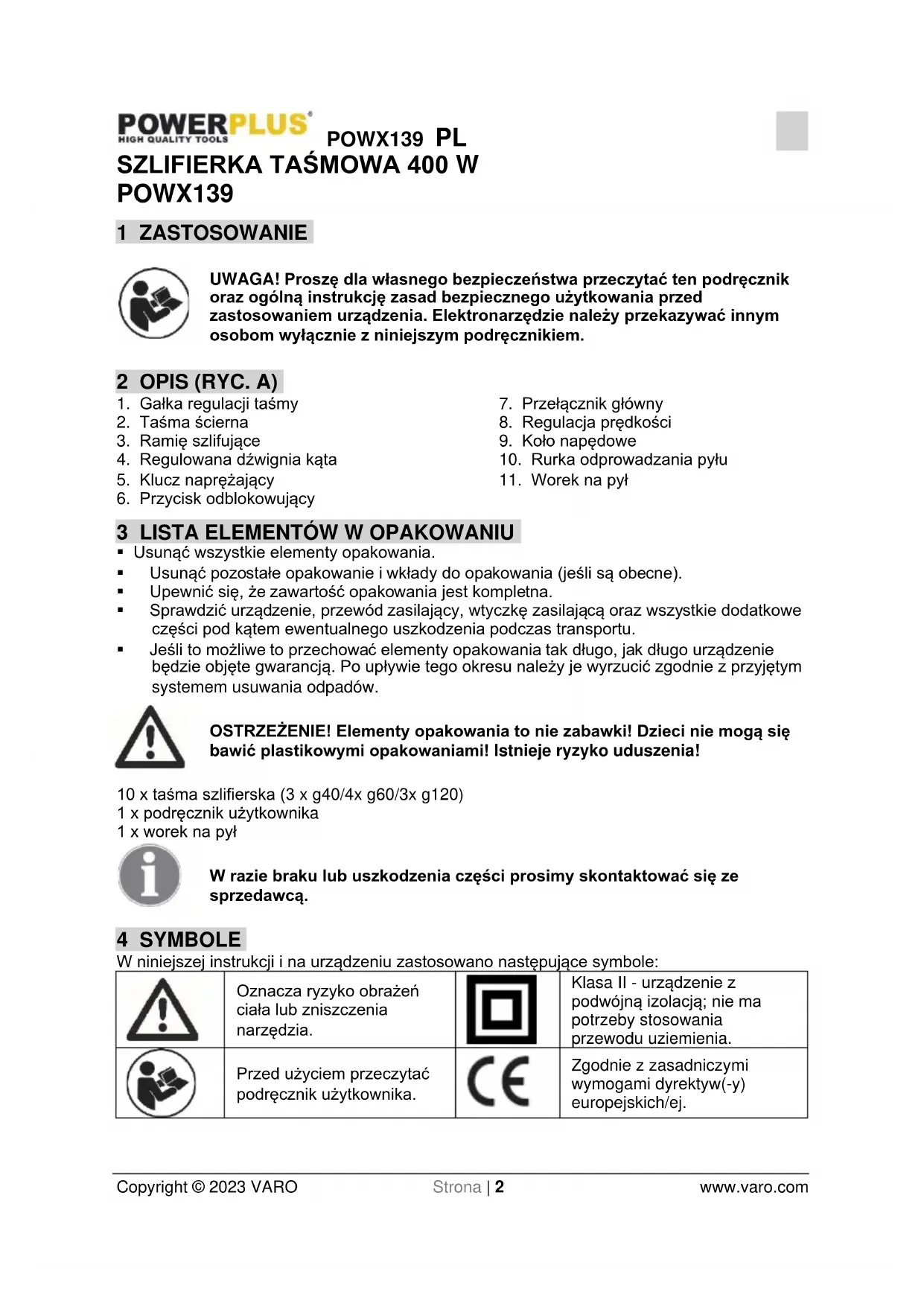

POWX139 1 ZASTOSOWANIE UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 OPIS (RYC. A)

1. Gałka regulacji taśmy

4. Regulowana dźwignia kąta

5. Klucz naprężający

6. Przycisk odblokowujący

7. Przełącznik główny

8. Regulacja prędkości

10. Rurka odprowadzania pyłu

• Usunąć wszystkie elementy opakowania.

• Usunąć pozostałe opakowanie i wkłady do opakowania (jeśli są obecne).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo, jak długo urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. OSTRZEŻENIE! Elementy opakowania to nie zabawki! Dzieci nie mogą się bawić plastikowymi opakowaniami! Istnieje ryzyko uduszenia! 10 x taśma szlifierska (3 x g40/4x g60/3x g120) 1 x podręcznik użytkownika 1 x worek na pył W razie braku lub uszkodzenia części prosimy skontaktować się ze sprzedawcą. 4 SYMBOLE W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Klasa II - urządzenie z podwójną izolacją; nie ma potrzeby stosowania przewodu uziemienia.

Przed użyciem przeczytać podręcznik użytkownika.

Zgodnie z zasadniczymi wymogami dyrektyw(-y) europejskich/ej.POWX139 PL Copyright © 2023 VARO Strona | 3 www.varo.com

Stosować środki ochrony wzroku.

Nosić rękawice ochronne 5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Lekceważenie ostrzeżeń i nieprzestrzeganie instrukcji może spowodować porażenie elektryczne, pożar i/lub poważne obrażenia ciała. Należy zachować wskazówki bezpieczeństwa i instrukcje do późniejszego wykorzystania. Termin „elektronarzędzie” stosowany we wskazówkach bezpieczeństwa oznacza elektronarzędzie przewodowe zasilane z sieci lub elektronarzędzie bezprzewodowe, zasilane akumulatorowo.

• Miejsce pracy należy utrzymywać w czystości oraz przy dobrym oświetleniu. Zagracone i ciemne obszary mogą być przyczyną wypadków.

• Nie korzystać z elektronarzędzia w potencjalnie wybuchowym otoczeniu, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne mogą wytworzyć iskrę, która może doprowadzić do eksplozji lub zapalenia się pyłów lub oparów.

• Nie dopuszczać dzieci ani innych osób postronnych w rejon pracy elektronarzędzia. Dekoncentracja może prowadzić do utraty kontroli nad nim.

5.2 Bezpieczeństwo elektryczne

• Zawsze należy sprawdzić, czy napięcie prądu zasilającego jest zgodne z napięciem podanym na tabliczce znamionowej.

• Wtyczki elektronarzędzi muszą być dopasowane do gniazd elektrycznych. Nie wolno w żaden sposób modyfikować wtyczek. Nie podłączać jakichkolwiek adapterów do uziemionych elektronarzędzi. Niemodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.

• Unikać kontaktu z uziemionymi powierzchniami, takimi jak rury metalowe, grzejniki, paleniska kuchenne czy lodówki. Kontakt z takimi powierzchniami oznacza zwiększone ryzyko porażenia prądem.

• Nie wolno wystawiać elektronarzędzi na deszcz i wilgoć. Woda wnikająca do elektronarzędzia oznacza zwiększone ryzyko porażenia prądem.

• Nie uszkadzać przewodu. Przewodu nie wolno używać do przenoszenia, pociągania lub odłączania elektronarzędzia od zasilania. Przewód należy trzymać z dala od gorąca, oleju, ostrych krawędzi i poruszających się części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem.

• Podczas obsługi elektronarzędzia poza pomieszczeniami należy używać przedłużaczy przeznaczonych do używania na zewnątrz. Użycie przewodu przeznaczonego do stosowania poza pomieszczeniami zmniejsza ryzyko porażenia prądem.

• Jeśli nie można uniknąć obsługi elektronarzędzia w wilgotnym środowisku, należy skorzystać ze źródła zasilania chronionego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem.

5.3 Bezpieczeństwo osób

• Należy zachować ostrożność, uważać na wykonywane ruchy oraz sytuację dookoła podczas korzystania z urządzenia. Nie używać elektronarzędzia, jeśli odczuwa się przemęczenie albo jest się pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do poważnego urazu.

• Korzystać z urządzeń ochronnych. Zawsze należy używać środków ochrony wzroku. Stosowanie takich środków ochrony jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe, kiedy tylko będzie wymagała tego sytuacja, zmniejszy ryzyko odniesienia urazu.POWX139 PL Copyright © 2023 VARO Strona | 4 www.varo.com

• Unikać przypadkowego uruchomienia. Przed podłączenie wtyczki upewnić się, że przełącznik jest w pozycji wyłączonej. Przenoszenie elektronarzędzi z palcem na przełączniku lub podłączanie elektronarzędzi, kiedy przełącznik jest w położeniu włączenia, zwiększa prawdopodobieństwo wypadków.

• Usunąć wszelkie klucze regulacyjne przed włączeniem elektronarzędzia. Klin nastawczy lub klucz przymocowany do ruchomej części elektronarzędzia może być przyczyną obrażeń ciała.

• Nie sięgać zbyt daleko. Przez cały czas pewnie opierać stopy na podłożu. Umożliwi to zachowanie kontroli nad elektronarzędziem w nieoczekiwanych sytuacjach.

• Ubierać się odpowiednio. Nie zakładać luźnej odzieży ani biżuterii. Włosy, odzież i rękawice muszą być zawsze z dala od elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą być uchwycone przez poruszające się części.

• Jeśli przewidziano urządzenia do podłączenia odprowadzenia i gromadzenia pyłu, upewnić się, że są prawidłowo podłączone i używane. Użycie tych urządzeń może zmniejszyć zagrożenia związane z zapyleniem.

5.4 Używanie i konserwacja elektronarzędzia

• Nie oczekiwać, że elektronarzędzia będzie przekraczać swoją maksymalną wydajność. Używać prawidłowego przewodu zasilającego do wszystkich czynności. Elektronarzędzie osiąga lepszą wydajność i jest bezpieczniejsze, jeśli jest używane zgodnie z przeznaczeniem.

• Nie używać elektronarzędzia, kiedy wyłącznik nie działa prawidłowo. Elektronarzędzie z uszkodzonym przełącznikiem jest niebezpieczne i musi być naprawione.

• Odłączyć urządzenie od prądu, jeśli zamierza się dokonać jakiejkolwiek wymiany akcesoriów lub odłożyć elektronarzędzie do przechowywania. Takie zabezpieczenie ograniczy ryzyko przypadkowego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać w niedostępnym dla dzieci miejscu; nie wolno też zezwalać na korzystanie z niego osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją obsługi. Elektronarzędzia używane przez osoby nieprzeszkolone są potencjalnie niebezpieczne.

• Elektronarzędzia należy konserwować. Upewnić się, że nie ma żadnych niewyrównanych bądź zablokowanych ruchomych części, uszkodzeń ani innych zjawisk, które mogą zakłócać działanie elektronarzędzia. Uszkodzone elektronarzędzie musi być naprawione. Używanie niewłaściwie konserwowanych elektronarzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być zawsze naostrzone i czyste. Prawidłowo konserwowane narzędzia tnące o ostrych krawędziach tnących rzadziej ulegają zakleszczeniu i łatwiej jest nad nimi panować.

• Korzystać z elektronarzędzi, akcesoriów, narzędzi tnących itp. zgodnie z tą instrukcją i przeznaczeniem właściwym dla danego typu elektronarzędzia, przy uwzględnieniu warunków jego pracy oraz rodzaju wykonywanego zadania. Używanie elektronarzędzia w sposób niezgodny z przeznaczeniem może powodować potencjalnie niebezpieczne sytuacje.

• Elektronarzędzie powinno być serwisowane przez wykwalifikowanego specjalistę i wyłącznie przy użyciu standardowych części zamiennych. Zapewni to spełnienie wymaganych standardów bezpieczeństwa. 6 ZASADY BEZPIECZEŃSTWA SPECYFICZNE DLA URZĄDZENIA

• Zawsze trzymać urządzenie za izolowany uchwyt.

• Operator powinien zawsze mocno trzymać urządzenie obiema rękami.

• Upewnić się, że urządzenie jest włączone przed dotknięciem elementu obrabianego taśmą szlifierską.

• Nie dotykać żadnych obracających się części urządzenia.POWX139 PL Copyright © 2023 VARO Strona | 5 www.varo.com

• To urządzenie nie jest wodoszczelne i dlatego nie należy dodawać wody na powierzchnię elementu obrabianego.

• Przez rozpoczęciem szlifowania konieczne jest zapewnienie dobrze przewietrzonego obszaru roboczego.

• Niektóre materiałe zawarty w elementach składowych mogą być toksyczne.

• Pamiętać, by używać masek przeciwpyłowych / oddechowych odpowiednich do obrabianego materiału. 7 MONTAŻ

7.1 Instalacja ramienia szlifierki (ryc. 1, 2, 3 i 4)

1. Przed instalacją: ułożyć ramię szlifierki na boku zgodnie z poniższą ilustracją.

2. Wprowadzić sprężynę zgodnie z ilustracją

3. Zamocować ramię szlifujące

4. Założyć gałkę regulacji ścieżki taśmy

7.2 Zakładanie i zdejmowanie taśmy (ryc. 5)

• Przed zakładanie lub zdejmowaniem taśmy zawsze należy wyłączyć urządzenie i odłączyć je od zasilania.

• Odciągnąć klucz naprężający do tyłu. Umieścić taśmę na kole napędowym i pociągnąć za nią do przodu ramienia, a następnie przesunąć ją do koła pasowego przed pociągnięciem klucza naprężającego z powrotem do przedniego położenia.

7.3 Ścieżka regulacji taśmy (ryc. 6)

• Upewnić się, że taśma ścierna jest ustawiona centralnie zanim rozpocznie się pracę.

• Uruchomić szlifierkę z prędkością bez obciążenia i przekręcać gałkę środkującą w prawo lub w lewo, regulując przebieg taśmy ściernej, aż do zapewnienia jej gładkiego przebiegu.

7.4 Podłączyć worek na pył (ryc. 7)

• To urządzenie jest wyposażone w wylot do odprowadzania pyłu i worek na pył.

• Zalecamy używanie tego akcesorium i stosowanie zatwierdzonej maski twarzowej przez cały czas. Umożliwia to czystszą pracę.

• Najpierw umieścić wylot do odprowadzania pyłu, a następnie założyć na niego worek na pył. 8 PRACA

8.1 Wyregulować kąt ramienia (ryc. 8)

• Przed wyregulowaniem kąta ramienia upewnić się, że urządzenie jest wyłączone i odłączone od zasilania.

• Operator może wyregulować ramię pod dowolnym kątem odpowiednio do położenia lub kształtu elementu obrabianego, a następnie zamocować je na miejscu.

• Poluzować dźwignię regulacji kąta, a następnie unieść ramię. Przekręcić ramię wokół osi obrotu do żądanego położenia, a następnie zablokować dźwignię regulacji kąta i zamocować ramię na miejscu.

8.2 Działanie przełącznika (ryc. 9)

• Urządzenie jest obsługiwane przez naciskanie/zwalnianie przełącznika głównego. Urządzenie uruchamia się po wciśnięciu przełącznika głównego, a zatrzymuje się po jego zwolnieniu.

• Równoczesne naciśnięcie przycisku blokady i przełącznika głównego spowoduje zablokowanie przełącznika i ciągłą pracę urządzenia.

• Docisnąć przełącznik główny do końca, a następnie go zwolnić, aby ponownie odblokować urządzenie.POWX139 PL Copyright © 2023 VARO Strona | 6 www.varo.com

8.3 Regulator prędkości (ryc. 10)

• Prędkość może być regulowana w zakresie od 300 m/min do 1700 m/min przez przekręcanie regulatora prędkości od 1 do 6.

• Przestawianie regulatora od 1 do 6 spowoduje przyspieszanie urządzenia.

• Przestawianie regulatora od 6 do 1 spowoduje spowalnianie urządzenia.

• Należy wybierać odpowiednią prędkość do elementu obrabianego.

8.4 Szlifowanie (ryc. 11 i 12)

• Zamocować element obrabiany, aby zapobiec jego przemieszczaniu się pod pasem ściernym.

• Urządzenie nie może się stykać z elementem obrabianym podczas uruchamiania i zatrzymywania. W przeciwnym razie dojdzie do uszkodzenia pasa ściernego lub utraty kontroli nad urządzeniem.

• Podczas używania urządzenia operator musi uważać, by jakakolwiek część jego ciała nie stykała się z poruszającymi się częściami urządzenia i pasa.

• Trzymać urządzenie obiema rękami przed sobą, przyjmując zrównoważoną postawę.

• Nacisnąć przełącznik główny i odczekać, aż silnik osiągnie pełną prędkość. Trzymać urządzenie równolegle do elementu obrabianego. Delikatnie dosunąć pas do elementu obrabianego. Nie przeciążać narzędzia. Masa szlifierki wywiera odpowiedni docisk. Stosowanie dodatkowego docisku spowoduje spowolnienie silnika, szybkie zużycie pasa ściernego i znaczne zmniejszenie prędkości szlifowania.

• Unikać wszelkiego kontaktu z pasem ściernym.

9 CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do naprawy lub konserwacji należy się upewnić, że narzędzie jest wyłączone, a jego przewód zasilający odłączony od gniazda zasilania elektrycznego. Szczeliny wentylacyjne urządzenia powinny być przez cały czas odsłonięte i czyste.

9.1 Wymiana szczotek węglowych (ryc. 13)

• W trakcie używania szczotki węglowe będą się zużywać. Może to spowodować utratę mocy i nadmierne iskrzenie, widoczne przez szczeliny wentylacyjne. Szczotki węglowe zużyte do około 4-5 mm muszą być wymienione. Szczotki węglowe muszą być zawsze wymieniane parami. Serwisowanie i konserwacji urządzenia musi zawsze wykonywać wyłącznie wykwalifikowany personel serwisowy. 10 INFORMACJE TECHNICZNE Nr modelu POWX139 Napięcie znamionowe 230-240 V Częstotliwość znamionowa 50 Hz Moc znamionowa 400 W Zmienna prędkość 300-1700 m/min Długość pręta roboczego 83 mm Wymiary taśmy ściernej 13x457 mm Długość przewodu zasilającego 3 mPOWX139 PL Copyright © 2023 VARO Strona | 7 www.varo.com 11 HAŁAS Wartość emisji hałasu, mierzonej zgodnie z odpowiednią normą. (K=3) Poziom ciśnienia akustycznego LpA 80 dB(A) Poziom mocy akustycznej LwA 91 dB(A) UWAGA! Stosować ochronniki słuchu, jeśli ciśnienie akustyczne przekracza 85 dB(A). aw (drgania) 1,2 m/s² K = 1,5 m/s² 12 GWARANCJA

• Na produkt udziela się gwarancji, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania urządzenia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można zawsze uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie uwzględnia wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenia lub części, które zostaną wymienione w ramach gwarancji, pozostają zatem własnością Varo NV.

• Zastrzegamy sobie prawo do odrzucenia roszczenia, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.POWX139 PL Copyright © 2023 VARO Strona | 8 www.varo.com 13 ŚRODOWISKO Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych. Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że produkt: Szlifierka taśmowa znak towarowy: POWERPLUS model: POWX139 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/UE 2006/42/WE 2014/30/UE Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy, Ludo Mertens Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 28/07/2022, Lier - BelgiumPOWX139 HU Copyright © 2023 VARO O l d a l | 1 www.varo.com 1 ALKALMAZÁS ................................................................................ 2
