Terméktípus	Benzines sövényvágó
Márka	RYOBI
Modell	RHT2660R
Motor	2 ütemű, 0,67 kW (ISO 8893)
Üzemanyag	Ólommentes 87 oktánszámú benzin + 2 ütemű szintetikus olaj keveréke (50:1)
Üzemanyagtartály kapacitása	0,3 L
Késszíj típusa	Kettős hatású
Késszíj hossza	60 cm
Maximális vágási kapacitás	28 mm
Nettó tömeg	5,34 kg
Hangnyomásszint	105,1 dB(A)
Garantált hangteljesítményszint	113 dB(A)
Rezgések az első fogantyún	23,8 m/s²
Rezgések a hátsó fogantyún	25,6 m/s²
Forgatható fogantyú	Igen, jobbra vagy balra állítható
Kétkezes használat	Kötelező
Késvédő	Tartozék védőhüvely
Gyújtógyertya	Champion RCJ-6Y, hézag 0,63 mm
Garancia	24 hónap

Gyakran ismételt kérdések - RHT2660R RYOBI

Milyen típusú üzemanyagot használjak az RHT2660R-hez?

Használjon ólommentes benzin (87 oktánszám vagy magasabb) és 2 ütemű szintetikus olaj keverékét 50:1 arányban (2% olaj). Ne használjon autómotor-olajat vagy hajómotor-olajat.

Hogyan indítsam el az RHT2660R sövényvágót?

Győződjön meg arról, hogy a ravasz zárva van, nyomja meg a primer buborékot, amíg meg nem telik, állítsa a szívató kart a megfelelő helyzetbe, majd húzza meg az indító fogantyút. Indítás után hagyja néhány másodpercig melegedni.

Hogyan állítsam be a forgatható fogantyút?

Állítsa le a szerszámot, húzza ki a forgatható fogantyút kifelé, fordítsa jobbra vagy balra a kívánt pozícióba, majd engedje el. A fogantyúnak rögzülnie kell. A szerszám csak akkor működik, ha a fogantyú rögzítve van.

Milyen rendszeres karbantartást kell elvégeznem?

Tisztítsa rendszeresen a légszűrőt, kenje meg a késszíjat minden használat után, évente egyszer ellenőrizze a gyújtógyertyát, és szükség esetén tisztítsa a kipufogónyílást. Csak eredeti alkatrészeket használjon.

Hogyan kenjem meg a késszíjat?

Állítsa le a motort, csatlakoztassa le a gyújtógyertya vezetékét, majd vigyen fel megfelelő kenőanyagot a késszíj fogaira. Soha ne kenje, amikor a szerszám jár.

Mit tegyek, ha a motor nem indul?

Ellenőrizze a szikrát (gyújtógyertya), az üzemanyag-ellátást (primer buborék), és hogy a motor el van-e árasztva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy engedéllyel rendelkező szervizközponttal.

Használhatom a sövényvágót egy kézzel?

Nem, biztonsági okokból mindig két kézzel kell használnia a sövényvágót. Soha ne tartsa a sövényt a másik kezével.

Hogyan tároljam a szerszámot hosszabb időre?

Ürítse az üzemanyagtartályt egy engedélyezett tartályba, járassa a motort, amíg le nem áll, tisztítsa meg a szerszámot, helyezze a védőhüvelyt a késszíjra, és tárolja száraz, jól szellőző helyen, gyermekektől elzárva.

Mi a maximális vágási kapacitás?

A maximális vágási kapacitás 28 mm közepes átmérőjű ágak esetén. Ne erőltesse a szerszámot vastagabb ágakra.

Hol javíttathatom meg a sövényvágómat?

Vigye a szerszámot egy engedéllyel rendelkező Ryobi szervizközpontba. Ne próbálja meg saját maga megjavítani a kritikus alkatrészeket. Csak eredeti alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ RHT2660R RYOBI

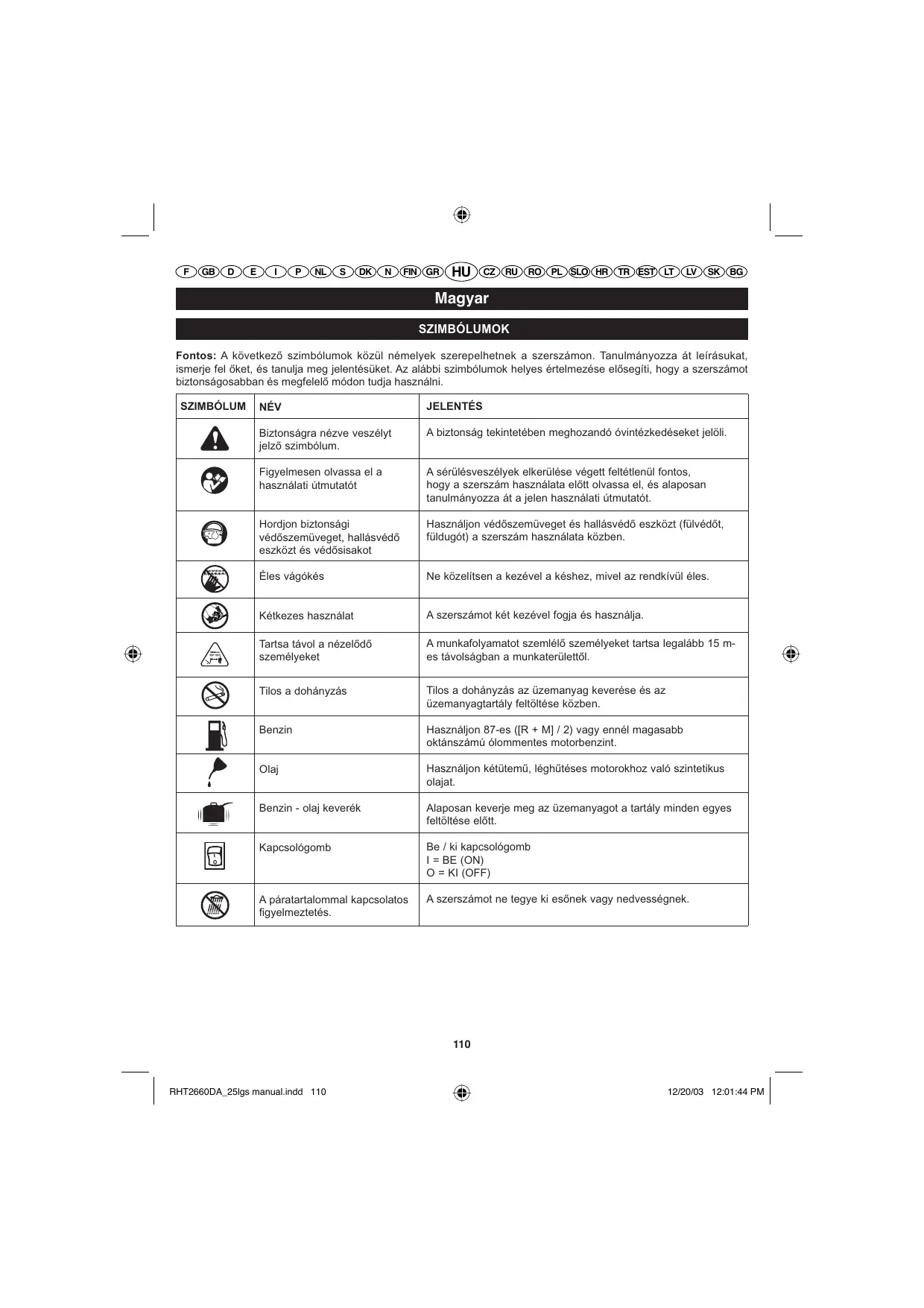

Fontos: A kovetkez szimbolumok kozul némelyek szerepelhetnek a szerszamon. Tanulmányozza at leirasukat, ismerje fel öket, és tanulja meg jelentésüket. Az alábbi szimbolumok helyes értelmezese elosegiti, hogy a szerszámotBiztonságosabban és megfelelo módon tudja hasznalni.

SZIMBÓLUM	NÉV	JELENTÉS
	Biztonságra nézve veszélyt jelző szimbólum.	A biztonság tekintetében meghozandó Óvintézkedéseket jalöli.
	Figyelmesen olvassa el a használati utmutató	A sérülésveszélyek elkerülëse végett feltétlenül fontos, hogy a szerszám használata előtt olvassa el, és alaposan tanulmányozza át a jelen használati utmutató.
	HordjonBiztonsági védőszemüveget, hallásvedő eszközt és védősisakot	Használjon védőszemüveget és hallásvedő eszközt (fulvédőt, fuldugőt) a szerszám használata kőzenb.
	Éles vágokés	Ne kőzelütsen a kezével a késhez, mivel az rendkívül éles.
	Kétkezes használat	A szerszámot két kezével fogja és használja.
	Tartsa távol a nézelődő személyeket	A munkafolyamatot szemlélo személyeket tartsa legalább 15 m-es távolságban a munkaterülettöl.
	Tilos a dohányzás	Tilos a dohányzás az üzemanayag keverése és az üzemanayagartály feltförtese kőzenb.
	Benzin	Használjon 87-es ([R + M] / 2) vagy ennél magasabb oktánszámú ölommentes motor benzint.
	Olaj	Használjon kétütemű, léghütêtes motorokhoz való szintetikus olajat.
	Benzin - olaj keverék	Alaposan keverje meg az üzemanayagot a tartály minded egyes feltförtese előtt.
	Kapcsológomb	Be / ki kapcsológombI = BE (ON)O = KI (OFF)
	A páratartalommal kapcsolatos figyelmeztétés.	A szerszámot ne tegye ki esőnek vagy nedvességnek.

Magyar

SZIMBÓLUMOK

A kōvetkezō szimbólumok és hozzájuk kapcsolódegneveze sék a szerszám hasznalatához kötődő, különbozó szintú veszélyek magyarázatahó nyútanak segitéséget.

SZIMBÓLUM	NÉV	JELENTÉS
	VESZÉLY	Egy oyan közvetlen veszélyhelyzetet jeröl, mely halálos-vagy súlyos testi sérülseket okozhat, ha nem háritja el.
	FIGYELMEZTETÉS	Egy oyan potenciális veszélyhelyzetet jeröl, mely súlyos testi sérülseket okozhat, ha nem háritja el.
	FIGYELEMFELHÍVÁS	Egy oyan potenciális veszélyhelyzetet jeröl, mely konnyü - kózepes testi sérülseket okozhat, ha nem háritja el.
	FIGYELEMFELHÍVÁS	(Biztonsági szimbólum nélkül.) Egy oyan helyzetet jeröl, mely anyagi kár't okozhat.

KARBANTARTÁS

A karbantartás nagy gondossagot és a szerszám megefele6en részltes ismeretét igenyli: képzett szerelóvel kell elvegeztetni. A javitási munkalatok elvégzéséhez azt tanácsoljuk, hagy vigye el a szerszámot a legkozebebbi hivatalos (szerzödött) SZERVIZ KÖZPONTba. Alkatrészcsere eseten kizárolag eredeti pólkatrészelsz szabad a régit helyettesiteni.

FIGYELMEZTETÉS

Ne vegye hasznalatba ezt a szerszámot addig, amig a jelen hasznalati utmutató el nem olvasta vegig és teljes mertékben meg nem ertete. A teljesen biztansagos munkavégzs érdekében orizege meg a jelen hasznalati utmutató, és lapozza fel rendszeresen, valamint tajekoztassa az itiéraktrol azokat is, akik esetlegesen szintén hasznalni szeretnék a gépet.

ÖRIZZE MEG EZEKET AZ ELOIRÁSOKAT.

FIGYELMEZTETÉS

KERJUK, HOGY OLVASSA EL ES ERTSE MEG AZ OSSZES UTASITAST. Az alabb részletezett elorások be nem tartasa oyan baleseteket okozhat, mint pl.aramutes, tuz es/ vagy szenmonoxid-mergezes, melyek sulyosvagy akar hallos kimenetelu testi serelesekkel jarhatnak.

KERJUK, OLVASSA EL AZ OSSZES UTASITAST, MIELOTT HASZNÁLATBA VESZI A SZERSZÁMOT.

ALTALANOS BIZTONSAGI ELOIRASOK

NE HAGYJA, HOGYA SZERSZAMOT GYERMEKEK, ES OLYAN SZEMELYEK HASNZALJAK, AKIK NEM RENDELKEZNEK MEGFELELO GYAKORLATTAL.
ISMERJE MEG, TANULMÁNYOZZA A SZERSZÁM MUKÖDEŞET. Figyelmesen olvassa el a jelen hasznalati utmutató. Ismerje meg a szerszám alkalmazási lehtösegeit és hasznalatának korlátaït, valamint a hasznalatalával összefüggő specifikus potenciális veszelyeket.
MINDIG BIZONYOSODJON MEG ARRÖL, HOGY A VEDÖELEMEK Üzemékpés allapotban A HELYÜKÖN VANNAK. Soha ne használa az szersámot, ha valamely védöelem vagy védōburkolat nincs a helyén. Minden hasznalat elöft bizonyosodjon meg aröl, hogy az összes védöberendezés megfelelokepp mūködik.
TAVOLITSA EL BEALLITOKULCSOKAT. Valjon szokásvá az, hogy a szerszám beindíta šelott leellenórzi, hogy a kulcsokat eltávolitto-ta.
A SERULESVESZELYEK CSOKKENTESE ERDEKEBEN tartsa tvol a ygermekeet, masyemelyeket a haziallatokat a munkavegzés helyetöl. A munkat szemelók hordjanak védoszemuveget es maradjanak megfelelo tvolságban a munkaterülettöl.
- SENKINEK NE HAGYJA, HOGY A MUNKATERULETHEZ KÖZELITSEN, ezt a szabályt kūlónosen a gerymekekre és a háziállatokra vonatkozóan tartseba.
NE HASZNALJA ZART HELYEN EZT A SZERSZAMOT, mivel ilyenvkor a kibocsatott szénmonoxid gaz osszegyulik, nim tavozik szabadon. A szénmonoxid rendkivul veszelyes, szintelen, szagtalan gaz, belelegzese eszméletvesztétest, vagy

Magyar

A CÉLNAK MEGFELELO SZERSZÁMOT HASZNÁLJA. Ne eroltesse a szerszámot. Ne használa a gyartó által elo nem irt munkálatokra.
A MUNKÁNAK MEGFELELO ÖLTOZÉKET VISELUJEN. Munka kozben ne hordjön oyan bô ruhat, kesztyú, nyakkendöt ékSZert, amelyet a szerszm MOZgo részei bekaphatnak. Az ilyen kiegésztóket a gép MOZgo részei becsíphetik, és magához rǎnthatják viselõjuket. A külteri munkalatokhoz nyomatékosan javasoljuk a munkakesztýu és a cusszásgató talppal ellatott cipo viselését. Amennyiben hosszú a haja, gondskodjon a védelméról, azaz tüzfe fel, és takarja sapka ill. kendo alá.
NE HASNZALJA EZT A SZERSZAMOT MEZITLAB, SEM PEDIG OLYAN KONNYU LABBELIT VISELVE, MINT PL. SZANDAL. Hordjon olyan, vastag anyagbol keszult, zart labbelit, mely jol vedi a labat, valamint nem csuszik meg a sikos talajon sem.
MUNKA KÖZBEN MINDIG JARJON EL RENDKIVUL ÖVATOSAN, HOGY NE CSUSSZON MEG ILL. NE ESSEN EL.
MINDIG VISELJEN OLDALLAPPAL ELLATOTT VEDOSZEMUVEGET. A hagyomanyos szemüveget lehet hagyellak un. utsallv uveggel, de ettol ez meg SEMMI ESETRE SEM lesz vedoszemuevg.
NE NYUJTSA TUL MESSZE A KARJAT ES NE TAMASZKODJON INSTABIL FELULETEKRE. Alljon fél-terpes allasban stabilan.
■ KIZÁRÓLAG AZ ELOÍRT TARTOZÉKOKAT HASZNÁLJA A GEPHEZ. A nem megfelelo tartozékok használata balesetveszélyt idézhet eló.
ELLENORIZZE, HOGY EGYETLEN ALKATELEM SEM SERULT. Ha barmilyen rendellnesseget tapasztal, a munka folytataşa elött ellenorizze, hogy a szerszám sérult eleme ill. tartozéka muködoképes allapotban van-e, be tudja-e töteni rendeltétését. Ellenorizze a MOZgo alkatelemek beallitásat és jó muködoképességét. Ellenorizze, hogy egyetlen alkatelem sem tört el. Ellenorizze a szerszám felszerelését és minded egyeb körülmenyt, ami befolyasolhatja a muködését. A serült védōelemet vagy barmilyen más megrongálodott alkatelemet egy szakképszett szerelővel keg megjavittatni vagy kicserëltetni a testi sérülesek elkerülse erdekénye.
SOHA NE HAGYJA MAGARA A BEKAPCSOLT SZERSZAMOT. KAPCSOLJAKIOKET. Ne tavolodjon el a szerszamtol, amig az teljesen le nem allt.
ÜGYELJEN ARRA, HOGY NE GYULHESSEN ÖSSZE FÜ, FALEVÉL ÉS EGYEB SZENNYEZÖDÉS A MOTORON. Ezáltal jalentósen csökkenti a tüzveszélty.
GONDOSKODJON ARROL, HOGY A KIPUFOGO SOHA NE TOMODJON EL.

A TELJESEN BIZTONSAGOS MUNKAVEGZÉS ERDEKEBENTARTSABEAGYARTOUTASITASAIT SZZERSZAM TARTÁLYLERESZTÉSÉRE, SZALLITASÁRA ES TÁROLÁSÁRAVONATKOZOAN.
GONDOSKODJON ARRROL, HOGY A SZERSZÁM TISZTA ÉS SZÁRAZ LEGYEN (NE LEGYEN ZSIROS VAGY OLAJOS). A szerszám tiszításához这意味着 the use of a tiszónjón hasztífáshoz fékolajat, benzint, olaj alapú terméket és elóSZert.
LEGYEN MINDIG KÖRÜLTKEINTÖ ES ÖRIZZE MEGA SZERSZÁM FELETT AZ URALMÁT. Figyeljen oda jól, hogy mit csinál, dolgozzon esszerüen és hallgasson a józán itélókèpességère. Ne használá a szerszámot, ha fáradtnak érzi magát. Ne siessen a munkálatok elévçésével.
- NE HASZNÁLJA A SZERSZÁMOT, HA SZESZÉS ITALT VAGY KÁBITÖSZERT FOGYASZTOTT, ILLETVE HA ORVOSSAGOT SZED.
ASZERSZÁM BEINDITÁSA ELÖTT TISZTÍTSA MEG AZT A TERÜLETRÉSZT, AHOL HASZNÁLNI FOGJA. Gyüjtse össze a köveket, üvegdarabokat, szögeket, acéldrótokat, kotéldarabokat és altalanosságban minded oyan tárgyat, amely kirepülh et ill. beakadhat a szerszámba.
NE HASNZALJA A SZERSZÁMOT, HA A KI -BE KAPCSOLOGOMB NEM TESZI LEHETÖVÄ KÉSZÜLEK BEKAPCSOLAST ILLETVE LEALLITASAT. Barmilyen sérült kapcsologombot egy hivatalos Szerviz Közpanban cserételtessen ki.
MINDEN TISZITÁSI ÉS KARBANTARTÁSI MÜVELETET MEGELÖZÖEN allitsa le a motort és bizonyosodjon meg arról, hogy(AP) minden mozgo alkatelem leáll. Húzza ki a gyertya gezetékét és tartsa távol a gyertyatól, igy elkerülhetők a véletlenszer beindütások.
KERULJE A VESZÉLYES HELYEKET. Ne használjon elektromos szerzámot páras, nedves vagy esonek kitett helyen. Ügelyjen arra, hogy mindig elegendó fény éalljón rendelkezesre a munkához.
SOHA NE HASZNALJA A SZERSZÁMOT ROBBANÁSVESZÉLYES KÖRNYEZETBEN. A motor által kibocsatott szikrák begyujthaják a levgöben levő gyulekony gőzöket / gazokat.
A SZERSZÁM HASZNÁLATA KÖZBEN TILOS A DOHÁNYZÁS, VALAMINT BÁRMILYEN NYİLT LÁNG MEGKOZELITÉSE.
NE HASNZALJA A SZERSZAMOT EJSZAKA, NAGY KÖDBEN ill. oyan feltetelek mellett, amikor a látomezeje körlátozott és nem látja tisztan amit csinál.
Tanulmányozza, ismerje meg a szerszám felhasznalási lehetósegeit és mūkódéşét.

Magyar

Vigyázzon arra, hogy ne kölítse meg a magasfeszült ségú gezétékeket.
Ha a vágókeskontaktusba lép valamienytarggyal, valamint abban az esetben, ha a gép vibrǎni kezd vagy valamieny furcsa, rendellenes hangot ad ki, állitsa le a motort érsvarja meg, hogy a motor teljesen alljon le. Ezután húzza ki a gyertya gezetékét és tartsa be a kovetkező elóirásokat:

1. Ellenőrizze, hogy a szerszám nem sérült-e;
2. ellenőrìzze, hogy az alkatelemek nem lazultak-emeg (ebben az esetben szorítsa vissza öket);

3. minded megrongalódott alkatrészt javitasson meg ill. cseréttesen ki egy ugyanolyanra.

4. Alītsa le a motort és húzza ki a gyertya gezetékét:

5. mielott a munkapozicio vagy a vagokés beallitasi munkalataihoz fogna;

6. a szerszám tisztlétása és valamely beçsipett târgy eltávolítása elött;
7. mielott barmilyen ellenörzési-, karbantartási- vagy beallitási muveletét ∀gez a szerszámon.

Ne szívja be a benzingőzt, mivel az mérgező.

SPECIALIS BIZTONSAGI ELOIRASOK

■ MINDIG KÉT KÉZZEL HASZNÁLJA A SÖVÉNYNYIROT.
- Ne használá zět a szerszámot sepruk, gallyak, szóvetdarabok és - altalánosságban - semmilyen gyúlékony anayag közelében.
SOHA NE KAPCSOLJA BE A GÉPET, ha zúzmara képzóddott a szerszám valamely részen.
SOHA NE HASZNÁLJON SAVAS / LUGOS KÉMHATÁSÜ VEGYSZEREKET, OLDOSZEREKET (HIGITÓ), GYULEKONY FOLYADEKOKAT ES FELHASNZÁLÁSRA KÉSZ OLDATOKAT ebben a sovénynyíro gépben. Ezek a termékek sérülest okozhatnak a gép használojának, valamint visszafordfithatatlan károsodást idezhetnek elö a sovénynyíroban.
SOHA NE PROBÁLJON BEÁLLITÁSI MÜVELETEKHEZ FOGNI, AMIKOR A MOTOR MEG JÁR (kivéve, amikor y gártó erre vonatkoźolag kifejezetten mast ir elő).
A VEDOELEMEKNEK MINDIG A HELYUKON, A FORGOELEMEK ELOTT KELL LENNI, AMIKOR A MOTOR JAR.
Ugyeljen arra, hogy a levego bemeneteket (a szivatonal) es a motor kipufogojtartsa legalabb 1 m-re a kornyezo epuletektol, valamint barmilyen mas, eghto targytol.
TARTSA TAVOL A MOTORT MINDEN TÜZVESZÉLYES / GYULEKONY ILL. VESZÉLYES ANYAGTOL.
VIGYAZZONARRA, HOGY MINDIG TARTSON

MEGFELELO TAVOLSAGOT A GEP FORRO RESZEITOL. A kipufogorendszer es a motor tobbi résézá gep hasznalata kozben felforrosodnak. Legyen rendkivul ovatos!

NE ERJEN SE A GYERTYAHOZ, SE A GYERTYA INDITOVEZETEKHEZ A sovénnyiro beinditasa es hasznalata kozben.
- Minden hasznalat elott ELLENORIZZE, HOGY A CSÖVEK ÉS TOMITÉSK JOL RÖGZITVE VANNAK ES NINCS SZIVARGÁS RAJTUK.
- Minden hasznalat elott ELLENORIZZE, HOGY A CSAVAROK JOL MEG VANNAK SZORITVA. Egy meglaulzt csavar megrongalhatja a motort.
HORDJON VEDOSZEMUVEGET ES HALLASVEDOESZKÖZT.
AZ UZEMANYAGTARTÁLY FELTÖLTÉSÉTMINDIG KÜLTEREN VÉGEZZE. Soha ne tõltse fel az uzymeanyagtartálylt berti helyiségben és rosszul szellőzó helyen.
SOHA NE TÁROLJA A SÖVÉNYNÍRÔT EPULETBEN, olyan berendezésk közelében, mint pl. használáti melegviz-éloallitō berendezésk (bojler), elektramos fútoventilatorok (konvektor) és szarítogepek, melyek tüzek idézhnetnek elő, HA ÜZEMANYAG MARADT A TARTÁLYBAN.
AZ UZEMANYAGTARTÁLY LEERESZTÉSÉT (ÜRITÉSÉT) KIZÁRÓLAG KÜLTÉREN, A SZABADBAN VÉGEZZE.
A TÜZVESZÉLY CSÖKKENTÉSE-, ÉS AZ ÉGÉSI SÉRULESEK ELKERÜLÉSE ERDEKÉBEN övatosan kezelje az üzemanagot. A benzin rendkivül gyulékony, tüzveszelyes anyag.
AZ ÜZEMANYAG KEZELESE KÖZBEN TILOS A DOHÁNYZÁS.
TÖLTSE FEL AZ ÜZEMANYAGTARTÁLYT, MIELÖTT BEINDITJA A MOTORT. Soha ne vegye le az üzemanyagtartály sapkajat és soha ne töltsön a tartályba járó vagy meg meleg motornál.
LASSAN CSAVARJA LE AZ UZEMANYAGTARTÁLY SAPKAJAT, hogy a nyomaskulönbség kiegyenlitöjdön ès ne folyjon benzin a sapka kore.
AZ UZEMANYAGTARTÁLY SAPKAJÁT ERÖSEN MEG KELL SZORİTANI.
■ AMENNYIBEN KIONTÖTTE A BENZINT, GONDOSAN TÖRÖLJE LE A SZERSZÁMOT. Mielött a motort beinditāna, legaläbb 9 m-re távolodjon el attöl a helytól, ahol az uzemanyagartály felTÜtësét négezte.
AMENNYIBEN KIÖMLÖTT ÜZEMANYAG VAN A HELYSZİNEN, ne probálja beinditani a motort, hanem távolítsa el a szerszámot a szennyezett területröl és ne is probálja beinditani addig, amig az uzemanyag gozei teljesen szét nem oszlottak és el nem távolodtak a levegöben.

Magyar

SOHA NE PRÓBÁLJA A KIFOLYT ÜZEMANYAGOT ELEGETNI.
HAGYJA A MOTORT LEHULNI, MIELÖTT A SZERSZÁMOT ELRAKNÁ.
AZ UZEMANYAGOT HUVOS, JOL SZELLOZO HELYEN TÁROLJA, védve{//ninden szikra-és gyujtóffrastól.
AZ UZEMANYAGOT EGY -specialisan erre a celra szolgalo-BENZINES MARMONKANNABAN TÁROLJA.
Mielott a szerszamot jarmube rakna, URITSE KI AZ UZEMANYAGTARTALYT YS RÖGZITAE A GEPET, HOGY NE MOZOGHASSON SZALLITAS KÖZBN.
KARBANTARTASRA KIZAROLAG EREDETI POTALKATRÉSZEKET HASZNÁLJON. Barmilyen más alkatelem használá vészélyel jár és a termék megrongálódásat okozhátja.
MUNKA KOZBEN MINDIG UGYELJENARRA, HOGY LEGALABB 1 m-ES TAVOLSAGOT TARTSON minden gyulekony, tuzveszelyes anyagtol.
ÖRIZZE MEG EZEKET AZ ELOIRASOKAT. Használa rendszeresen és tajékoztassa a tobbi felhasznaló is az itt leirtákrol. Ha kolcsön adja a sovénnyirot, ne feiljtse el mellekelni hozza a jelen hasznalati utmutató sem.
Soha ne hasznajla a szerszamot, ha a vedoelem nincs a helyen, vagy nincs jo ellapotban.
Bizonyosodjon meg arröl, hogy a vágársa kerülo terülen o nicsenek ökötek, kábelek, szegek, kovek, üvegdarabok és más törmelekek.
- Ne probáljon kemény tárgyakat/ novenyrészeket vagni, mivel ez suyos test sérulésel jaró baleset veszelyét hordozza es megrongalhatja a sievénnyirröt.
- Ne menenet à bekapsoct sōvénynyiro géppel uton, jardán, köves csapason stb.
A gép hasznalojaket On a felels azokert a szemelyekét, akik a munkaterületre mehetnek.
A szerszám használata során vegig fogja a két kezevel a gépét és munka kobzen alljon fél-terpesz allásban, föleg ha zsámolyon yáng letrán allva kelli dolgozní. Soha ne érintse a vágokést!
Ugyeljen arna, hogy a szerszamnot kékzzel, erösen tartsa és mindig tartsa meg az egyensülty.
A vagokest mindig a derek vonala alatt tartsa.
Tartsa távol az ujjait és minden más testrészt a vágokstell.

FIGYELEMFELHIVAS

A szerszámBizonyosalkatelemeihasznalat soran felforrosnodnik.

Vizsgalja at, ismerje meg a munkaterulet et es mérje fel, legyen tudataban azoknak a veszélyes helyzeteknek, amelyeknek az eszlelesét a sovénnyiro zaja elnyomhat.
Soha ne fogja meg a soyennyirot a vagokésnel.
A nagy hörmsékletvátzások kondenzáciot (viz lecsapódásat) idēzhetnek elő a szerszm balsejény. Mielott használatba venne, hagyjon idö irra, hogy a szerszm felvehesse a környezeti hörmsékletet.

Ne eroltesse a szerszámot, használá azt rendeltésének e rímsutanak megfelöen.
- Soha ne használá y szerszámot, ha valamely alkateleme hnižyk, vagy ha barmilyen, eredetitól elteró alkatelem / tartozék lett beszerelve.
Szalilitas elott huzza ki gyerta yezetekt. A soyenynirot a fogantyuknaf gova helyzez at / szalitts es tartsa tavol keeit a vagkkestol.
Tárolás es szàllítás elótt húzza a vágokésre a mellekelt védótokot.
Ne probália jovanényirot sjatj kezüleg megavitani; a javitásokat szaképszett szerelóvel végētzesse l.
Biztonsagi okokbolne hasznalja a sovenyvagó, ha a vagelé sérul'tay vag naygon kapott.
A tuzveszelyCsokkentese erdekeken ne hagyja, hogy hulladek, level es kenolaj gyuljon ossze a motoron ill. a hangtompiton.
A sovényiro gep hasznalata elott mindig bazonysodjon meg arolgh, hagy a fogantyuk megfelelokepp vannak-e ra felszerelve.
Legyen tutadataban, hogy esetleges veszhyzet eseten hogyan tutja a szerszamot gyorsan leallitant.

A TERMÉK MÜSZAKI ADATAI

Hengerurtartalom. 26 cm3

Motor maximális teljesítmenye (az ISO 8893 szabvány szerint) 0,67 kW

Uzemanyag-fogyasztas (az ISO 8893-nek megfeleloen) a motor csucsteljesitmenyé.....0,51 I/h

Specifikus uzemanyag-fogyasztas (az ISO 8893-nek megfeleno) a motor csucsteljesitmeny.... 0,76 l/kWh

Uzemanyagtartaly urrtartalom 0,31

Vagokés tipusa. két irányba jaró

Vagokés hossza. 60 cm

Max. vagasteljesitmény 28 mm

Rezgeissint (az EN 774:1996 + A1 + A2 + A3 /prEN 10517:2003 szabvany C fuggelékenek megfeleloen) - elulso fogantyu 23,8 m/s2 - hatso fogantyu 25,6 m/s2

Hangyomásszint (az EN 774:1996 + A1 + A2 + A3 /prEN 10517:2003 szabvány D fuggelékenek megfelöen) 105,1 dB (A)

Mert hangteljesitmény-szint (az EN ISO 3744:1995 és az ISO 11094:1991 szabványoknak megfele6en) 112,1 dB (A)

Garantált hangteljesítmény-szint 113 dB (A)

Magyar

A KESZULEK RESZEI

1. Védôtok
2. Védōlemez
3. Elulso fogantyú
4. Rögzitócsavar
5. Uzemanyagartály sapka
6. Indito befecskendez' gomb
7. Hátso fogantú
8. Ravasz kireteszel' gomb
9. Be / ki kapcsológomb
10. Ravasz (kapcsoló)
11. Inditózsinófogantúyua
12. Vagokés
13. Inditókar
14. Nyelv

OSSZESZERELEs

FIGYELMEZTETES

Amennyiben hianyzik valamely alkateleme, ne használáj zét a szerszámot addig, amiga kéréesses alkatreszt be nem szerezte. Ezen elóirás be nem tartása súlyos serulésekkel jaró balesetet idezhet elo.

FIGYELMEZTETES

Ne probáljon a szerszámón módositast / átalakitast vegrehajtani, és ne használonj oyan tartozékot, melyek hasznalatá gyáró nem javasolja elóirásszerüen. Az ilyen átalakitaskos émodositások vegrehajtsa helytelen, nem rendeltetészseru hasznalatnak minósül, vestélyhes yhellezyedet kizehet eló súyos testi serulésekkel járö balesetet vonhat maga után.

FIGYELMEZTETES

Mindig szüntesse meg a gyertya gezetekének cshalkoztatásat (azaz húzza ki), ha valamilyen elemet szerel fel a gpré. Ezen elóirás be nem tartása grep vételenszéri beinditásat idzheti eló, és súlyos sérülseket okozhat.

FIGYELEMFELHIVAS

Ha uyg prablja a motort beinditani, hogy elozetenem nemeverte bele jat, akkor megrongalodhat a motor.

FIGYELMEZTETES

A folyékony uzemanyagok és az uzemanyagok gőezi rendkivül gyulekony, tuz-és robanásveszélyes anyagok. A séruleszesélyek és az anyagi károk elkérulëse érdekében ovatosan kezelje az uzemanyagot. Maradjon távol a gyujtóforrásoktol, az uzemanyagayal capsolatos muveleket Mindig kultreten vegeze (eközben szigoruan tilos a dohányás), és haladéktalanul törölfe fel az esetlegesen kiömlött üzemanyagot.

HASZNÁLAT

FIGYELMEZTETES

A szerszám kiismerése ne kesztesse figyelménekCsokkentésere. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegndo ahhoz, hagy sulyosan megserüljön.

FIGYELMEZTETES

Viseljen mindigBiztonsagi szemüveget vagy oldallpall ellatott védöszméveget, amikorelekromos vagy benzimotoros szerszamot hasznal. Ennek az eloirásnak be nem tartasa által a felhasznaló szemébe idegen test kerülhet és ez sulyos szemsérülest okozhat.

FIGYELMEZ

Kizarlag a gyartó altal ezen szerszámho z eloirt alkatelemeket e s tortozékokat hasznaljon. A nem eloirt alkatelemetek e tortozékok hasznalata sulyos serelesekkel jaró baleseteket idezhet elo.

AZ ÜZEMANYAG KEVERÉSE (2. ábra)

A szerszámban kétútemu motor van, mely benzin és kétútemu, szintetikus olaj keverék uzemanyagával muködk. Az olommentes benzint és a kétútemu, szintetikus olajat egy olyan tiszta, homologizál't benzintartályban keverje össze, melyet erre a célárgyartottak és hagytkájóvá.
A motor 87-es ([R + M] / 2) vagy magasabb oktánszámú olommentes motorbenzinnel mūködik.
- Ne hasznaljon semmiféle, a benzinkutakon kaphato elokevert üzemanyagot, ideérte a motor-kérékparokhoz, segédmotor-kerékparokhoz stb. arusitott keverek benzint is.
Kizarolag kétutemu motorokhovalo szintetikus olajat hasznaljon. Ne hasznaljon gepkocsiho valo motorolajt, se pedig csonak-motorhovalo kétutemu olajt.
Adagoljon a benzinhez kétütemu, szintetikus olajt 50:1 (2%) arányiban.
Alaposan keverje meg az üzemanyagot a tartaly\ minden egyes feltoltese elott.
A benzint kis mennyisegekben keverje: ne keverjen uzemanyagot tobb mint egy honapra elore. Eloras szerint kétutemu, szintetikus motorolaj hasznalata kotelezó, mely uzemanyag-stabilizálo adalekot tartalmaz.

Magyar

A TARTÁLY FELTÖLTEXE

Helyezze a sovénnyirot az oldalára, az üzemanyagartály sapkával felfelé.
Törölje le a tartályt a benzinsapka körül, ily modon az üzemanyag nem szennyezódik be.
Lassan csavarja le az uzemanyag tartaly sapkajat, hogy a nyomaskulönbeg ség kiegyenlitodjön es ne folyjon benzin a sapka kore.
Tisztfsa meg és ellenőrizzoze a tomites allapotát.
Övatosan öntse a keverék üzemanyagot a tartályba, hogy ne folyjón melle.
- Azonnal helyeze vissza a tartalyra a sapkát sól szorítsa meg. Amennyiben kiömlött az uzemanyag, gondosan törölje le a foltokat. Mielött a motort beindítaná, legaläbb 9 m- re távolodjon el attol a helytól, ahol az uzemanyagstartály feltoltesét vegezte.

Megegyés: Amennyiben az elso hasznalat során (esetleg a késöbbiekben is) fust távozik a motorból, ez normalis jelenség.

FIGYELMEZTETES

Mindig allitsa le a motort az üzemanyagartály feltöltese elott. Soha ne toltse fel a tartályt jaro vagy meg meleg motornál. Mielött a motort beinditana, legaläbb 9 m-re távolodjon el attól a helytól, ahol az üzemanyagartály feltoltését vegezte. Tilos a dohányás!

A SÖVÉNYIRO BE - ES KIKAPCSOLÁS (3.abrak)

FIGYELMEZTETES

Ha beinditja a motort, a vágokés mozogni fog meg akkor is, ha a ravasz reteszelve van. Maradjon távol testével a kestól ésBizonyosodjon meg arról, hogy semmilyen targy sem talalhato annak Közelében. Ezáltal elkerülheti a súlyos testisérülsek veszelyét.

ELFORDÍTHATÓ MARKOLAT (4. ábra)

A markolatot 45^ -ban vagy 90^ -ban, jobbra vagy balra fordithatja el.

A markolat elforditasyaho:

Alitsa le a sovénnyirot.

• Engedje fel a ravaszt.
  Húzza ki az elforditható markolatot.
  Forditsa el a markolatot jobbra vagy balra.
• Engedje fel a markolatot.
  Forditsa tovabb a markolatot, amig az a 45^ -os vagy a 90^ -os pozicioban nem rogzul.

Megjegyzés: a sovénnyiróctCsak abban az esetben mukodik, ha a markolat e két allas valamelyikében rozgul. A markolat akkor rogzul, ha nem kihuzott allapotaban egyik oldalra sem mezdul.

A SÖVÉNYIROL HASZNÁLATA (5. ábra)

FIGYELMEZTETÉS

Olvassa el aBiztonsagi eloirasokat a sovennyiro hasznalata elott. Legyen rendkivul ovatos, amikor a vagokest hasznalja. Lásd a "SpecialisBiztonsagi eloirasok" c. részt.

FIGYELMEZTETÉS

A sovénnyirot mindig a két fogantuyujánal tartva használa. Soha ne használa a sovénnyirot oly módon, hagyCsak az egyik kezével tartja a gépet, a masikkal pedig a sovényt fogja. Ennek az elörirasnak be amertartasa sulyos testi sérülseket okozó balesetet vonhat maga utan.

FIGYELMEZTETES

Mielott a szerszám hasznalatahoz fogna, tisztsa meg a nyirársa keruló munkaterületet, mindent távolitson el onnan. Távolitson el minded oyan dolgot pl. elektromos gezéték, madzag stb. -, amelyet a vágokés fogai bekaphatnak és sulyost testi sérlüssel járó balesetet okozhatnak.

KARBANTARTAS

FIGYELMEZTETES

Alkatreszcsere eseten kizarolag eredeti potalkatresszel szabad a regit helyettesiteni. Barmilen mas alkatelem hasznalata vsesellyel jär és a termek megrongalódasat okozhatja.

FIGYELMEZTETES

Viseljen mindigBiztonsagi szemüveget vagy oldallappal ellatott védöszemüveget, amikor valamylenszernot hasznal. Ha a munkalatok soran por termelodik, hasznaljon arcvédövag porvedo maszkot is.

Magyar

FIGYELMEZTETÉS

A sovénynyíró gép vizsgálata, tisztítsa ill. karbantartása elött allitla se a motr, varja meg, hogy denen MOZgo alkatelem lealljon, húzza ki gyertya gezetékét és távolitse el ez utóbbi a gyetyatól. Ezeknek az elöirásoknak a be nem tartasa sulyos testi serülésel járo balesetekét és jalentós anyagi károkat idezhet eló.

ÁLTALÁNOS KARBANTARTÁS

Ne hasznaljon oldszert (higitot) a muaryagból keszült részek tisztitáshoz. A kereskedelmi forgalomban kaphato oldszerek tobbsege rongaló hatassal lehet a muaryagból keszült elementkre. A por, olaj, zsir és egyeb szennyezodések tisztitáśara hasznaljon egy tiszta ruhadarabot.

FIGYELMEZTETÉS

Ovja a muanyagból keszült részeket fékolajtól, benzintól, és minden egyé, olaj alapu terméktól stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglagyǐthatják vagy lebonthatják a muanyagból keszült részeket.

FIGYELMEZTETES

A vágokés fogai nagyon élesek. Viseljen vastag, csuszásgatló munkakesztyút amikor a vágokést beallitás, tisztlatas stb. celjából meg kell fogni. Amikor a vágokéshez nyúl, soha ne tegye a kezét / ujjait a fogak kozé és kerüljön minded oyan helyzetet, amikor becsipheti vagy megvághatja a kezét / ujjait. SOHA NE érjen a vágokéshez és ne vegezzen semmiféle karbantartásim muveletet uyg, hogy a gyertya gezeteke csatlakoztatva van.

A VAGOKES KARBANTARTÁSA (6. ábra)

A VAGOKES OLAJOZASA (7. abra)

Megjegyzes: Soha ne olajozza a vagokest, amkor a soventyvagó be van kapcsolva.

A LÉGSZÜRÖ TISZTITÁSÀ (8. ábra)

Vegye le a légszúro fédelét uyg, hogy lenyomja anyelvet az ujiával mialatt a fédelet kissé meghúzza.
Tisztsa meg a légszürôt egy puha kefe vagy ecset segitségével.
Helyezze vissza a szuró fedelet úgy, hogy a nyelveket a légszurǒ aljan talalhato résekbe nyomja. Nyomja meg a fedelet, amíg megfelelo módon a helyere kerül.

ÜZEMANYAGTARTÁLY SAPKA

FIGYELMEZTETÉS

A nem hermetikusan záró uzemanyagtartály sapka túzveszéyés, igy azonnai ki kell cserelni. Ezen elóirás be nem tartása súlyos testi serüléssej ráó baleset veszelyét hordozza.

GYERTYA (9. ábra)

A motor egy Champion RCJ-6Y tipusu gyertyal mukodik, melynek elektródtavolsága 0,63 mm. Kizárólag az eloirt tipushasznajá és evente csereljen gyertyat.

FIGYELMEZTETES

Vigyázzon arra, hogy ne zárja róvidre a gyertya gezetékét: ez sulyosan károsithatja a szerszámot.

A KIPUFOGONYILAS ES A KIPUFOGODOB TISZITÁSA

A hasznalt uzemanyag tipusatól, az olaj mennyiségétól es tipusatól, valamint a hasznalat korulmnyeitól fuggöen a kipufogonyilast és a kipufogodobot eltomitheti a lerakóddott korom. Ha a szerszám teljesitménye csökken, szüksegesse valhata lerakóddott kormot eltávolitani. Erőteljesen hangsúlyozzuk, hogy ezt a munkálatot képzett szakemberre kell bízni.

SZIKRAFOGO

A kipufogón szikrafogó rács van. Hosszú idón keresztúl történő hasznalat után bekormozódhat ez a rács, ebben az esetben a kipufogét ki keller serételtetni egy hivatalos (szerzödött) Szerviz Közkonttai.

TÁROLÁS (EGY HONAPNÁL HOSSZABB IDÖRE) (10. ábra)

• Otse az uzemanyagartalyban talalható összes benzint egy homologizalt benzines marmonkannaba. Járassa a motor, amig le nem ally.
  A sovénnyiro gép tiszitíasat gondosan végeze el. A gépet egy jol szellozö, biztonsagos, a ygermekek szamara nem hozzaférhetó helyen kell tárolni. Ne tárolja a sovényiró olyan oxidálszerek kölében, mint pl. a kerti munkáknal használatos vegyszerek vagy jegmentesito sok.
  Az uzemanyag tárolása és kezelése tekintetében lásd a megfelelo helyi ill. országos szabványokat és rendeleket.
  Mindig helyeze feI a vedotokot a vagokesre, mielott elszallitja vagy elrakja a sovemynyirot.

Magyar

PROBLEMAMEGOLDAS

AMENNYIBEN AZ ALABBI MEGOLDASOK NEM VEZETNEK A PROBLEMA ELHARITASAHOZ, FORDULJON EGY Homelite SZERVIZ KÖZPONTHOZ.

PROLÉMA	LEHETSÉGES OK	MEGOLDÁS
A motor nem indul be	1. Nincs szikra.	1. Tesztelje le a gyüjtógyertá. Vegye ki a gyertyát. Tegye vissza a gyertyapíát a helyére és érintse a gyertyát a fém hengerhez. Húzza meg az inditózsínórt és figyelje meg, hogy képsződik-e szikra a gyertya elektrédái között. Amennyiben nem képsződik szikra, tesztelje le egy ú gyertyával.
	2. Nincs üzemanayag.	2. Nyomja meg az inditó befecskendező gombot, míg fel nem tõtõdik üzemanayaggal. Ha az inditó befecskendező gomb nem tõtõdik fel, akkor az üzemanayag-ellató rendszer elzaródott. Forduljon egy javítő közpondoz. Ha az inditó befecskendező gomb teljesen felttõtõdik, akkor a motor lefulad (lásda következő pontot).
	3. A motor lefulad.	3. Húzza meg háromszor az inditózsínórt úgy, hogy az inditókar "R" allásban van. Ha a motor nem indul be, helyezze az inditókat "I"-P" pozićoba és inditóson normál mádon. Amennyiben a motor mág igy sem indul be, ismételje meg a leirtakat egy ú gyertyával.
	4. Az inditózsínórt nehezebb meghúznì, mint amikor a szerszám ú volt.	4. Forduljon egy javító közpondoz.
A motor beindul, de nem gyorsul fel.	Körülbelül 3 perc szükséges ahhoz, hogy a motor bemelegedjen.	Várjga meg, hogy a motor teljesen melegedjen be. Ha a motor nem gyorsul fel 3 perc elteltével, akkor forduljon egy javító közpondoz.
A motor beindul, de teljes pozicioban jár.	Be kell állitani a porlasztó.	Forduljon egy javító közpondoz.
A motor nem éri el a teljes tólzzottan füstól.	1. Ellenőrizni kell az üzemanayag	1. Használjon frissen kevert üzemanayagot, melyben fordulatszámát és keveréket. a megfelelő arányiban van a kétütemű olaj.
	2. A lésgzǔrő elszennyeződött.	2. Tiszütlsa meg a lésgzǔrő. Lásda "A lésgzǔrő cseréje és tiszütíssa" c. részt.
	3. A szikrafogó rács szennyezett.	3. Forduljon egy javító közpondoz.
A motor beindul, forog és gyorsul, de nem esik vissza a fordulatszám alapáratra.	Az alapjárati fordulatszám-szabályozó csavart be kell állitani.	Fordütsa az alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növel séhez (11. ábra).

Megjegyzés: Amennyiben olyan mukódiési zavar jelentkezik, amelyre a "Hibaelharitás" c. rész egy beallitócsavar jobbra tortenő elforditássat irja elo a porlasztón és a vasárás OTA semmifèle beallitast nem vegzett meg, vige ly a szerszámot egy hivatalos szvizí kozpontba. A legtöbb esetben a szükségés beallitások rutinmunkát jelentenek szakembereinknek.

Cestina

SYMBOLY

Dulezite upozorneni: Na nara di mohou byt vznaeny nektere z uvedenych symbolu. Nauce se s nimi pracovat a zapamatujte si jejich vyznam. Pouze spravná interpretace symbolu je zarukou bepezneho a vhdneho pouzivani na radi.

Ezt a Ryobi temeket huszonnye (26) hönapig garantaijuk g yarathibak, valamint a keszulekben talahato alkatreszek miatt信息披露 meghibasodas ell. A garacia az elado altal, a vaskar szamara keszettit, eredeti ada-vetei szerodzesel feltunetet tdatumol érvényes.

A normalis igénbyevetelb fakado elhasznalódas, am nendreteltesnek megfelelo hasznalat vag karybantartá mivelet miatt lefello tultherles altal okozott meghibásodra sem terjed ki a garancia. A tortozékokra, mint pédául az akumulatorra, izzokra, furófejekre, taskara, stb., a garancia szintén nem vomatkoizk.

A garanca periodus alattellépó meghibásodas esetén, juttassa el NEM SZETSZERELET ALLAPLOTABAN a Ryobi termeket a vásárlást é annak datumat igazol dokumentum kiserétében az eladohoz yagzá an Onhóz kgölebebi Ryobi Szerviz Kóźpontba.

A jelen garacnia nem zarja ki a fogyasztasi eszkozokre vonatkozó jogszabalyok öltal elrendeltetek.

A fenti garica nizaroglá e Egyesüll Kirälysägban, ac Europai Uniban es Auszträläban érvijenes. A többi orszgában etlöl kūlōbőz garancia leht e rényveny. A rzesztesebb garanciaféltetelekról törtönó tajékoztatássert kérjúk forduljon a helyi viszontaladónkhöz.

CZ

ZÁRUKA - ZÁRUÇNÍ PODMÍNKY

Feileossegkun teljes tutadban kijelentjuk, hogy az a termek, amelyre a jelen megfeleosi néyi natlokatoz vonatkozik, megfelei a kovetkezô, vonatkozá irányelvekbiztogi ségsésegvédelmi alapelóirasainak: 98/37/EK sz. Gépek, 2004/108/EK sz. Elektromagneses össfehretóseg (EMC) és a 2005/88/EK irányelvel módositott 2000/14/EK sz. irányelvek.

A kōvetkezō europai és/vagy nemzeti szabványok és/vagy mürsaziki kōvételmények szövegei lettek alapul véve az europai unión irányelvekben lefektetet egészsegyédelmi és biztonsági kōvételmények alkalmazásáho:

EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.

Ez a termek tanusitottan megfelei a 2005/88/EK irányelvvel moodositott 2000/14/EK, zajkibocatsarstrol szolc irányelvnek a TUV Rheinland Product Safety GmbH, vizsgalati etanusitso szervezt ald valgetznt termekellenorztes alapjan.

Mérthangteljesitmény-szint [dB (A)]: 112,1

Garantált hangteljesitmény-sztind [dB (A)]: 113

Kibocsatas idopontja: 12/2007

A muzsaki dokumentario a kovektzov valantalal talahitov: Homelite Far East Co., Ltd. 24/2F, 388 Castle Peak Road, Tsuen Wan, N.T., Hongkong.

Megfelelosegi nyllatkozat, kiallitya 12/2007 szeptermentab a Homelite Far East Co., Ltd. altaI.

PROHLÁŠENI O SHODE ES
