SBS-BW-101 - Mérleg STEINBERG - Ingyenes használati útmutató

Terméktípus	Konyhai / fürdőszobai mérleg
Márka	Steinberg
Modell	SBS-BW-101
Maximális kapacitás	180 kg (397 font)
Pontosság	0,1 kg (100 g)
Mértékegységek	kg, lb, st (beállítástól függően)
Technológia	Elektronikus súlyérzékelők
Kijelző	Digitális LCD, háttérvilágítással
Lap	Edzett biztonsági üveg
Méretek (H x Sz x M)	30 x 30 x 2,5 cm
Nettó tömeg	1,5 kg
Tápellátás	2 AAA elem (nem része a csomagnak)
Elemek élettartama	körülbelül 6 hónap (normál használat mellett)
Fő funkciók	Mérés, tára funkció, automatikus bekapcsolás, automatikus kikapcsolás, alacsony töltöttség jelzés, túlterhelés
Karbantartás és tisztítás	Puha, nedves ruhával tisztítsa, ne használjon súrolószert
Biztonsági előírások	Ne merítse vízbe, kerülje az ütődéseket, használja sík felületen
Alkatrészek és javíthatóság	Nem javítható a felhasználó által; forduljon a Steinberg ügyfélszolgálathoz
Általános információk	2 év garancia, CE tanúsítvánnyal rendelkező gyártás

Gyakran ismételt kérdések - SBS-BW-101 STEINBERG

Hogyan kapcsoljam be a Steinberg SBS-BW-101 mérleget?

Helyezzen egy lábat a mérlegre az automatikus bekapcsoláshoz. Ha nem kapcsol be, ellenőrizze az elemeket.

Hogyan lehet megváltoztatni a mértékegységet (kg/lb/st)?

Nyomja meg a mérleg alján vagy hátulján található gombot (modelltől függően) a kg, lb és st közötti váltáshoz.

Mit tegyek, ha a kijelző 'Err' vagy 'Lo' feliratot mutat?

Az 'Err' túlterhelést jelez (súly > 180 kg). A 'Lo' gyenge elemeket jelent: cserélje ki az AAA elemeket.

Hogyan használjam a tára funkciót?

Helyezzen egy üres edényt a mérlegre, majd nyomja meg a Tára gombot. A kijelző nullázódik, így csak a tartalmat méri.

A mérleg pontatlannak tűnik, hogyan kalibráljam?

Helyezze a mérleget kemény, sík felületre. Kapcsolja be, és várja meg, hogy '0.0' jelenjen meg. Ha szükséges, használjon referenciasúlyt (pl. 5 kg) az ellenőrzéshez.

Használhatom a mérleget szőnyegen?

Nem, a pontos mérés érdekében mindig kemény, sík padlóra helyezze a mérleget. A szőnyegek vagy padlószőnyegek torzítják a méréseket.

Mennyi ideig érvényes a garancia?

A Steinberg SBS-BW-101 mérlegre 2 év gyártási hibák elleni garancia vonatkozik.

Hogyan tisztítsam a mérleget anélkül, hogy károsodna?

Használjon enyhén nedves, puha ruhát. Soha ne használjon súrolószereket, és ne merítse vízbe a mérleget.

Mit tegyek, ha a kijelző fekete marad?

Ellenőrizze, hogy az elemek megfelelően vannak-e behelyezve és nem merültek-e le. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hol találom a teljes használati útmutatót?

A PDF útmutató ingyenesen letölthető a notice-facile.com weboldalunk Steinberg SBS-BW-101 mérleg részlegében.

HASZNÁLATI ÚTMUTATÓ SBS-BW-101 STEINBERG

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Padlómérleg
Modell	SBS-BW-100	SBS-BW-101
Maximális terhelés [kg]	1500	3000
Minimális terhelés [kg]	10	20
Osztály [g]	500	1000
Méretek (szélesség x hosszúság x magasság) (mm)	835 x 1275 x 100 840 x	1270 x 100
Súly [kg]	31,75	31,55
Tápegység [V/A]	12 / 1.0
Akkumulátor	6 x AA elem
Vódelmi osztály	II

Cél

A termék a nehéz vagy terjedelmes tárgyak súlyának pontos és megbízható mérésére szolgál. Általában ipari, kereskedelmi és raktári környezetben használják, mivel nagy rakományok mérésére alkalmas, amelyeket kisebb mérlegeken nehéz lenne mérlegelni.

Termék áttekintés

Összeszerelés és telepítés

A mérlegelőgépet részben szétszerelve szállítják. Kérjük, kövesse az alábbi lépéseket az egyes alkatrészek összeszereléséhez:

1. Helyezze az egységtartót a kijelölt pozícióba.
2. Helyezze be a hálózati adapter dugaszát a mérleg hátulján lévő aljzatba.
3. Csatlakoztassa a hálózati adaptert a megfelelő áramellátás biztosítása érdekében.

A termék elhelyezése

A megfelelő elhelyezés kulcsfontosságú ahhoz, hogy a termék teljes potenciálját kiaknázza. A következő körülmények befolyásolhatják a termék pontosságát és teljesítményét: légáramlás, hőmérséklet-ingadozás és közvetlen napfény. Kérjük, a helyszín kiválasztásakor tartsa be ezeket az ajánlásokat:

• Helyezze a terméket szilárd, szilárd, lehetőleg rezgésálló, vízszintes alapra. • Gondoskodjon arról, hogy a mérleg ne legyen rázható vagy felborítható. • Védje a terméket a közvetlen napfénytől.
• Kerülje a huzatot és a túlzott hőmérséklet-ingadozást.
• Ne helyezze a terméket mágneses felületek közelébe vagy mágneses felületekre.

MEGJEGYZÉS

• Ne kapcsolja be a kijelzőt, amíg minden csatlakozást el nem végeztek.
• A jelző bekapcsolása a csatlakozások befejezése előtt a rendszer károsodását okozhatja, ha a csatlakozások a jelző bekapcsolt állapotában történnek.

Kérjük, a termék használata előtt végezze el a következő lépéseket:

1. lépés:

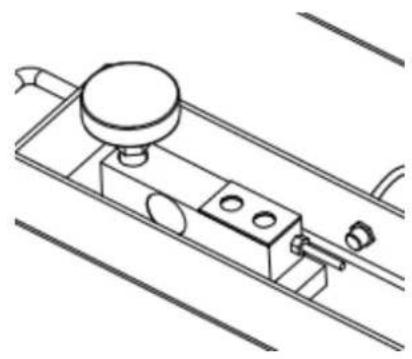

Csatlakoztassa a kábelt a terhelésmérő cellához, és biztonságosan csatlakoztassa a fémcsatlakozókat, miközben a tápellátás ki van kapcsolva.

Állítsa be a négy terméklábat, hogy a termék vízszintesen és vízszintesen álljon.

1- Alacsony akkumulátor töltöttségi szint jelző

2- Negatív értékjelző

3- Zéró jelző

Kulcsfunkciók:

Kapcsolja be vagy ki a terméket.

HOLD

Az aktuális súlyérték tárolása.

UNIT

Váltás a különböző mérési egységek között.

ZERO

Zéró funkció: Aktiválódik, ha a rakomány súlya a teljes kapacitás 4%-a alatt van.

Tára funkció: Aktiválódik, ha a rakomány súlya a kapacitás 4% és 100% között van.

PRINT

Küldjön adatokat egy külső eszköznek az RS232 csatlakozón keresztül.

Program lehetőségek

Interfész beállítások

1. Nyomja meg a HOLD gombot, majd a ON/OFF gombot a termék bekapcsolásához. A kijelzőn A-ON vagy A-OFF jelenik meg.
2. Nyomja meg a UNIT gombot, és a kijelzőn megjelenik a L-ON vagy a L-OFF.
3. Nyomja meg ismét a UNIT gombot, és a kijelzőn megjelenik a P-XX.
4. Nyomja meg a ZERO gombot a következő lehetőségek egyikének kiválasztásához:

• OFF: A soros adatkimenet le van tiltva. • KEY: Kézi üzemmód, az adatok kimenetéhez meg kell nyomni a PRINT gombot. • STB: Automatikus nyomtatás, ha a termék stabil. • : Folyamatos adatkimenet.

1. A termék kikapcsolásához nyomja meg a ON/OFF gombot.

Funkció beállítások

Automatikus kikapcsolás beállítása

1. Nyomja meg a HOLD gombot, majd az ON/OFF gombot a termék bekapcsolásához. A kijelzőn A-ON vagy A-OFF jelenik meg.
2. Nyomja meg a ZERO gombot az automatikus kikapcsolási mód kiválasztásához:

• A-ON: Automatikus kikapcsolás engedélyezve. • A-OFF: Automatikus kikapcsolás letiltva.

Háttérvilágítás beállítása

1. Nyomja meg a HOLD gombot, majd az ON/OFF gombot a termék bekapcsolásához. A kijelzőn A-ON vagy A-OFF jelenik meg.
2. Nyomja meg a UNIT gombot. A kijelzőn L ON, L OFF vagy L AU jelenik meg.
3. Nyomja meg a ZERO gombot a következő háttérvilágítási beállítások egyikének kiválasztásához:

• L ON: A háttérvilágítás mindig be van kapcsolva. • L OFF: Háttérvilágítás ki. • L AU: Háttérvilágítás automatikus mód.

Bekapcsolási mód beállítása

1. Nyomja meg a HOLD gombot, majd az ON/OFF gombot a termék bekapcsolásához. A kijelzőn A-ON vagy A-OFF jelenik meg.
2. Nyomja meg háromszor a UNIT gombot. A kijelzőn J ON vagy J OFF jelenik meg.
3. Nyomja meg a ZERO gombot a kívánt bekapcsolási mód kiválasztásához:

- J ON: A termék bekapcsoláskor nullát mutat.

- J OFF: A termék bekapcsoláskor megjeleníti az aktuálisan ráhelyezett súlyt.

Munkamód beállítások

1. Kapcsolja be a terméket:

- Tartsa lenyomva a UNIT és a HOLD gombokat, majd nyomja meg a ON/OFF gombot a termék bekapcsolásához. - A kijelzőn megjelenik az Ani. Su.

1. Állatmérési mód beállítása:

- Nyomja meg a UNIT billentyűt a belépéshez. - Nyomja meg a ZERO gombot a kiválasztáshoz:

■ ON: Engedélyezi az állatmérési üzemmódot. ■ OFF: Normál mérési mód engedélyezése.

- Nyomja meg a HOLD gombot a megerősítéshez.

1. Anti-Shock tartomány beállítása:

- Nyomja meg ismét a HOLD gombot, és a kijelzőn megjelenik az Ani. KD.

• Nyomja meg a UNIT billentyűt a belépéshez.
• Nyomja meg a ZERO gombot az ütésgátló tartomány kiválasztásához: 50, 100, 200 vagy 400.
• Nyomja meg a HOLD gombot a megerősítéshez.

MEGJEGYZÉS

Ez az ütésgátló tartomány: 50d, 100d, 200d vagy 400d. A kisebb osztástartomány kisebb állatokhoz, míg a nagyobb osztástartomány nagyobb állatokhoz megfelelő.

4. Szűrőtartomány beállítása:

• Nyomja meg ismét a HOLD gombot, és a kijelzőn megjelenik az Ani. Fd.
• Nyomja meg a UNIT billentyűt a belépéshez.
• Nyomja meg a ZERO gombot a szűrőtartomány kiválasztásához: 0,5, 3, 5 vagy 10 (A kisebb tartományok, mint a 0,5, pontosabb leolvasást biztosítanak, de kevésbé stabilak, míg a nagyobb tartományok, mint a 10, stabilabb, de kevésbé pontos leolvasást biztosítanak).
• Nyomja meg a HOLD gombot a megerősítéshez.

MEGJEGYZÉS

Ez a szűrőtartomány: Ez határozza meg, hogy a termék hogyan jeleníti meg a súlyt. Például, ha egy LVS 700lb x 0,2lb mérleget használunk egy 300lb tehén mérésére, ha 0,5d-re állítjuk, a termék 299,8lb, 300lb, 300,2lb, és így tovább. Ha 3d-re van beállítva, akkor a leolvasott értékek 299.4lb, 300lb, 300.6lb, stb. lesznek. A 0,5d beállítás pontosabb méréseket biztosít, de kevésbé stabil mérési eredményeket eredményezhet, míg a 10d beállítás kisebb pontosságot, de nagyobb stabilitást biztosít.

5. Szűrési idő beállítása:

• Nyomja meg ismét a HOLD gombot, és a kijelzőn megjelenik az Ani. Ft.
• Nyomja meg a UNIT billentyűt a belépéshez.
• Nyomja meg a ZERO gombot a szűrési idő kiválasztásához: 1, 2, 3 vagy 4.
• Nyomja meg a HOLD gombot a megerősítéshez.

MEGJEGYZÉS

Ez a szűrési idő: 1s, 2s, 3s vagy 4s, amely meghatározza, hogy mennyi ideig tart a súly megjelenítése. A 4 másodperces szűrési idő pontosabb eredményeket, de lassabb megjelenítést biztosít, míg az 1 másodperces szűrési idő gyorsabb megjelenítést, de kisebb pontosságot.

1. Kapcsolja ki a terméket:

• A termék kikapcsolásához nyomja meg a ON/OFF gombot.

Hold funkció

1. Nyomja meg a ON/OFF gombot a termék bekapcsolásához, és helyezze a terméket a platformra.
2. Várja meg, amíg a leolvasás stabilizálódik, majd nyomja meg a HOLD gombot. A kijelzőn megjelenik a "." jelzés.
3. Vegye le a tárgyat a platformról. A kijelzőn továbbra is a leolvasott érték marad.
4. Nyomja meg ismét a HOLD gombot a tartási funkció módból való kilépéshez.

Kalibrálás

Kalibrálás külső kalibráló súly használatával

A kalibrálásra általában akkor van szükség, amikor a mérlegelőberendezést először telepítik, vagy ha azt az eredeti helyétől jelentős távolságra helyezték el. A kezdeti kalibrálás elvégzése előtt mindig hagyja a terméket 30 percig melegedni.

MEGJEGYZÉS

Nagyobb kapacitású mérlegekhez

• A WB sorozatú termékek gyárilag kalibráltak. Az újrakalibrálás általában szükségtelen, kivéve, ha jelentős pontatlanságokat észlelnek.
• Ha újrakalibrálásra van szükség, a pontos mérlegelés érdekében használjon olyan próbasúlyt, amely a termék teljes kapacitásának legalább 2/3-át teszi ki.

Kalibrálási eljárás:

1. Tartsa lenyomva a ZERO gombot, majd nyomja meg a ON/OFF gombot a termék bekapcsolásához. A kijelzőn megjelenik a CAPu=
2. Nyomja meg a HOLD gombot. A kijelzőn megjelenik a CAP. Nyomja meg ismét a HOLD gombot, és a kijelzőn megjelenik a CALu=
3. Nyomja meg az Egység gombot a kalibrációs egység(kg vagy lb) kiválasztásához. Egy háromszög ikon jelzi a kiválasztott egységet. Nyomja meg a HOLD gombot a megerősítéshez. A kijelzőn ismét a CALu= jelenik meg.
4. Nyomja meg ismét a HOLD gombot, és a kijelzőn megjelenik a CAL. Nyomja meg az Egység gombot a kalibrációs súly beállításához. A kijelzőn egy számsor(XXXXX) jelenik meg, amelyből egy villog.

○ Nyomja meg a UNIT billentyűt a villogó számjegy jobbra tolására.

○ A villogó számjegy értékének növeléséhez nyomja meg a ZERO gombot.

○ Nyomja meg a HOLD gombot a megerősítéshez. A kijelzőn ismét a CAL jelenik meg. A jobb pontosság érdekében ajánlott olyan kalibráló súlyt használni, amely a teljes kapacitás legalább 2/3-át teszi ki.

1. Nyomja meg a PRINT gombot. A kijelzőn megjelenik a CAL, majd az AD érték.
2. Amikor a stabil kijelző megjelenik, nyomja meg a UNIT gombot. A kalibráló súly villogni fog.
3. Helyezze az ismert vizsgálati súlyt a platformra. Amint megjelenik a stabil jelző, nyomja meg ismét a UNIT gombot. A kijelzőn megjelenik a ----, majd az AD érték, ami azt jelzi, hogy a kalibrálás befejeződött.
4. Kapcsolja ki a terméket, és távolítsa el a tesztsúlyt a platformról.
5. Nyomja meg a gombot a termék visszakapcsolásához, és ellenőrizze, hogy a mérés pontos-e. Ha nem, ismételje meg a fenti lépéseket.

Használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektronikus készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
