KORISNIČKI PRIRUČNIK HS 680-61 ATIKA

HR izjavljue sa samo svojom odgovornošću, da proizvod

Skare za zivicu HS 680/61 tip GT-5248

na koji se odnosi ova izjava, ogovara jasnim osnovnim sigurnosnim i zdravstvenim zahtjevima smjernica/98/37/EG, kao i zahtjevima drugih jasnih smjernica 2004/108/EG, 2000/14 EG, 73/23/EWG.

Nakon otvaranja provjerite sadržaj kartona na

1. Nož
2. Zašita ruke
3. Prednja pridržna ručka sa uklopmim tasterom
4. Ventilacijski prorezi
5. Sklopka za kutno namjestanje strazenje pridrzej ručke
6. Stražnja pridržna ručka sa sklopkom za u-i isključenje
7. Kabel sa mreznim utikaem
8. Zašita noža

Tehnicki podatci

Oznaka tipa	GT 5248
Model	HS 680/61
Snaga motora P1	680 W
Mrežni napon / Frekvencija mreže	230 V~ / 50 Hz
Praznohodna brzina vrtnje n0	1500 min-1
Ruka-ruka-vibracija	avhw= < 3,8 m/s2
prema EN 1033/DIN 45675
Dužina noževa	610 mm
Provod za granu	24 mm
Premješanje ručke	± 90°
Težina	ca. 4,3 kg
Zašitni razred	II
Razina zvučne snage Lwa (prema smjernici 2000/14/EU)	izmjerena razina zvučne snage 106 dB (A) garantirana razina zvučne snage 108 dB (A)

Sadržaj

Izjava o konformnosti 6-7
Sadrzaj pošiljke 58
Opisstroja 58
Tehnicki podatci 58
Simboli stroj / upute za uporabu 58
Karakteristična vrijednost buke 59
Odgovarajuca namjenska primjena 59
Preostali rizici 59
Siguran rad 59
Pušanje u pogon 60
Namješanja na škarama zaŽivicu 60
Naputci za rad 61
Održavanje i njega 61
Skladištenje 61
Garancija 62
Moguçés smetnje 62
73

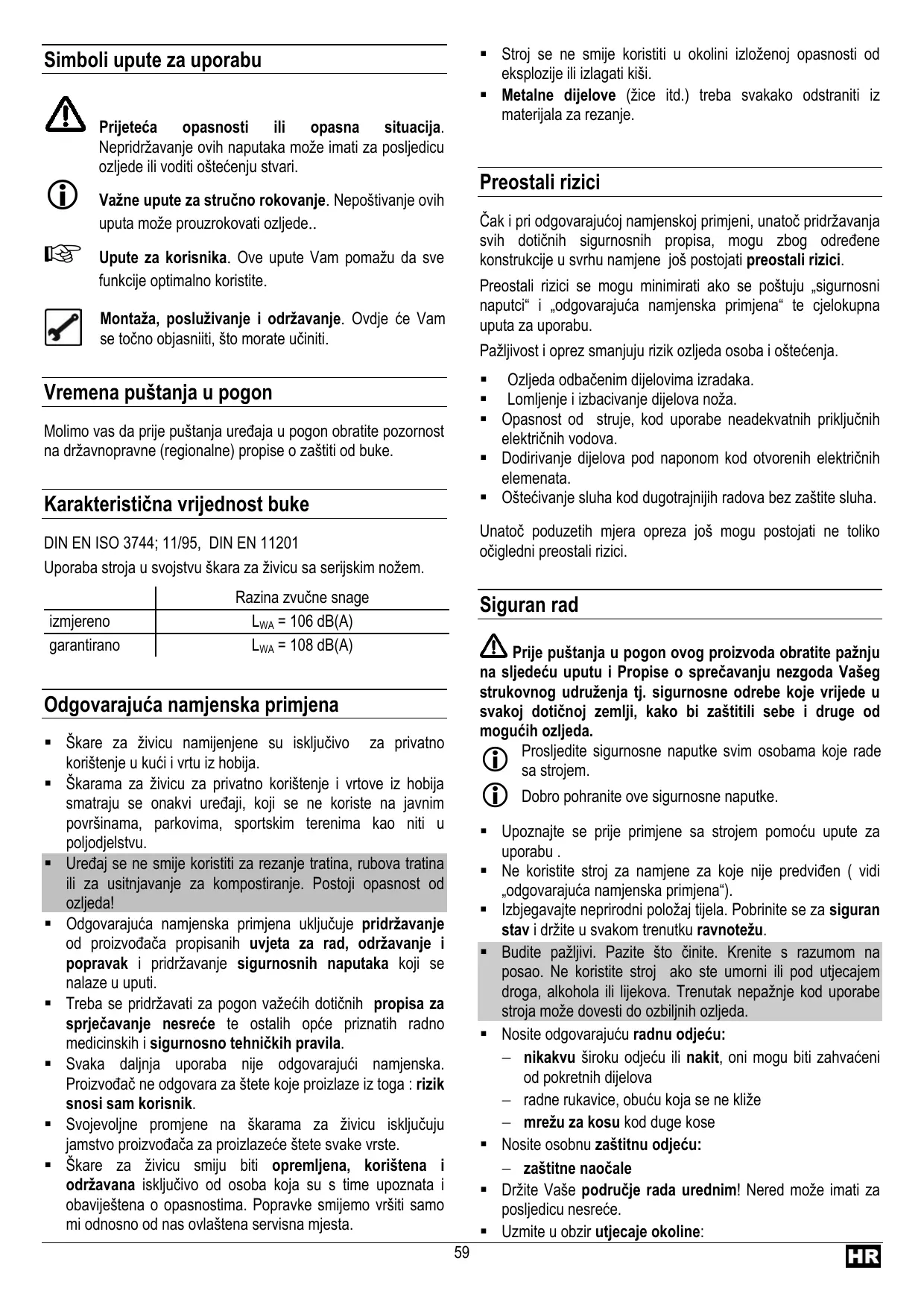

Simboli stroj

Pije pušanja u pogon pročitati i pridržavati se upute za uporabu i sigurnosnih naputaka.	Pije radova popravaka, održavanja i čišćenja iskliguci motor i izvući mrežni utikač.
Ne izlagati kisi ili vodi.	Odmah izvući mrežni utikač ako je priključni vod oštećen ili prerezan.

Prijeteća opasnosti ili opasna situacija.
Nepridržavanje ovih naputaka要考虑 imati za posljedicu ozljede ili voditi oštećenju stvari.

Văžne upute za stručno rokovanje. Nepostivanje ovih uputaMZe prouzrokovati ozljede..

Upute za korisnika. Ove upute Vam pomazu da sve funkcije optimalno koristite.

Montaža, posluživanje i odžavanje. Ovdje ce Vam se točno objasniiti, što morate učiniti.

Vremena pušanja u pogon

Molimo vas da prise pušanja urežaja u pigeon obratite pozornost na državnopravne (regionalne) propise o zašiti od buke.

Karakteristična vrijednost buke

Odgovarajuca namjenska primjena

• Škare zaŽivicu namijenjene su isključivo za privatno korištenje u kuci i vrtu iz hobija.
• Škarama zaživicu za privatno korištenje i vrtove iz hobija smatraju se onakvi uredaji, koji se ne koriste na javnim površinama, parkovima, sportskim terenima kao niti u poljodjelstvu.
• Urečaj se ne smije koristiti za rezanje tratina, rubova tratina ili za usitnjavanje za kompostiranje. Postoji opasnost od ozljeda!
• Odgovarajuca namjenska primjena uključuje pridržavanje od proizvodača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.
• Treba se pridržavati za pogon važecih dotičnih propisa za sprječavanje nesreće te ostalih opće priznathin radno medicinskih i sigurnosno tehnickih pravila.
• Svaka daljnja uporabaijke odgovarajući namjenska. Proizvodač ne odgovara za stete koje proizlaze iz toga : rizik snosi sam korisnik.
  Svojevoljne promjene na škarama zaŽivicu isključuju jamstvo proizvodača za proizlazeće štete svake vrste.
• Škare zaŽivicu smiju biti opremljena, korišena i održavana isključivo od osoba koja su s time upoznata i obaviješena o opasnostima. Popravke smijemo vršiti samo mi odnosno od nas ovlašena servisna mjesta.

Stroj se ne smije koristiti u okolini izloženoj opasnosti od eksplozije ili izlagati kiši.
- Metalne dijelove (žice itd.) treba svakako odstraniti iz materijala za rezanje.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotićnih sigurnosnih propisa, mogu zbog odreëne konstrukcije u svruh namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se postuju „sigurnosni naputci" i „odgovarajuca namjenska primjena" te cjerokupna uputa za uporabu.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.

Ozljeda odbačenim dijelovima izradaka.
Lomljenje i izbacivanje rijelova noza.
- Opasnost od struje, kod uporabe neadekvatnih priključnih elektrčnih vodova.
- Dodirivanje dijelova pod naponom kod otvorenih elektrichnih elementata.
- Ostečivanje sluha kod dugotrajnijih radova bez zašite sluha.

Unatoč poduzetih mjera opreza još mogu postojati ne tolko očigledni preostali rizici.

Siguran rad

Pije puštanja u pogon ovog proizvoda obratite pažnju na sljedeću uputu i Propise o sprečavanju nezgoda Vaşeg strukovnog udruženja tj. sigurnosne odrebe koje vrijede u svakoj dotićnoj zemlji, kako bi zašitili sebe i druge od mogucih ozljeda.

Prosljedite sigurnosne naputke svim osobama koje rade sa strojem.
Dobro pohranite ove sigurnosne naputke.

• Upoznajte se prise primjene sa strojem pomocu upute za uporabu.
• Ne koristite stroj za namjene za koje ici predviiden ( vidi „odgovarajuca namjenska primjena").
• Izbjegavajte neprirodni položaj tjela. Pobrinite se za siguran stav i držite u svakom trenutku ravnotežu.
• Budite pažljivi. Pazite što Činite. Krenite s razumom na posao. Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja moze dovesti do ozbiljnih ozljeda.

• Nosite odgovarajuću radnu odjecu:

• nikakvu široku odjeću ili nakit, oni mogu biti Zahvaćeni odPokretnih lijelova
  radne rukavice, obuckoja se ne klize

• mrežu za kosu kod duge kose

• Nosite obnuzaistitnu odjecu:

• zašitne naočale

• Držite Vase područje rada urednim! Nered moze imati za posljedicu nasrece.
  Uzmite u obzir utjecaje okoline:

• Ne izlažite škare zaŽivicu kisi.

• Ne upotrebljavaje škare zaŽivicu u vlažnom ili mokrom okružju.
• Radite isključivo u zadovoljavajućim sigurnosnim uvjetima.
• Ne upotrebljavte škare zaŽivicu u blizini upaljivih tekúchina ili plinova.

Ne ostavlajte škare zaŽivicu nikada bez nadzora..
- Osobe mlade od 18 godina ne smiju rukovati uredajem.
Držite druge osobe podalje.

Ne dopustite drugim osobama, pogotovo djeci, da dodiruju alat ili kabel.

Držite ih podalje od Vašeg područja rada.

• Ne preopterećujete stroj! Bolje i sigurnije radite u navedenom području snage.
• Sluzite se sa uredajem samo sa kompletnim i ispavnomo nimitiranim sigurnosnim uredajima i nemojte niesta mistrjati na masini sto bi moglo utjecati na sigurnost rada.
• Ne upotrebljavajte nikakve noževe koji ne odgovaraju navedenim karakterističnim podacima ovih uputa za uporabu.

Uporaba drugih alata i drugog pribora moze značiti opasnost od ozljedivanja za Vas.

• Iskjučite stroj i izvucite mrežni utikač iz uticnice kod:

• radova popravaka
  radova oderzavanja i cisćenja

• otklanjanja smetnji (u to se ubraja i blokiranje nozeva)
  Transportiskladištenje

• Napušanje škara zaŽivicu (takoder kod katkotrajnih prekida)

• Njugujte vaše škare zaŽivicu brižljivo:

• Držite alat oštrim i Čistim da biste mogli raditi bolje i sigurnije.

• Držite ručice suhe i slobodne od ulja i masti.

• Pridržavajte se propisa održavanja i naputaka izmjene alata.

• Provjerite stroj na moguca oštećenja:

• Prijde daljnje uporabe stroja treba pažljivo pregledati zašitne uredaje na besprijekorno i odgovarajuću namjensku funkcjju.

• Provjerite da li Pokretni dijelovi besprijekorno funkcioniraju i da li nisu zaglavljeni ili da li su dijelovi ostecieni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad pile.
• Osteceni zašitni uredaji i dijelovi moraju biti prikladno popravljeni ili zamijenjeni od strane priznatog strucnog obrta,ukolko nista drugo nije navedeno u uputi za uporabu.
• Ošćene ili nečitke sigurnosne najepnice treba zamijeniti.

Ne ostavljaite ključeve alata u stroju!
Provjerite uvijek prise uključivanja da li su klučevi i alati za namješanje ukonjeni.
- Cuvajte nekorištene strojeve na suhom, zakljucanom mestre izvan dohvata djece.

Elektricna sigurnost

Izvodenje prikljucka po IEC 60245 (H 07 RN-F) sa presjekomŽila od najmanje

Elektrichi priključak odnosno popravke na elektrichnim dijelovima stroja moraju biti izvedeni od koncesijskog elektrotehnickog stručnjaka ili jegn od nasih servisnih mjesta. Treba se pridžavati mjesnih propisa pogotovo u odnosu na zašitne mjere.

! Popravke na drugim dijelovima stroja treba izvršiti proizvodac odnosno jeder od njegovih servisnih mjesta.
Upotrebljavaje isključivo originalne zamjenske dijelove, dodatni pribor i posebni pribor. Uporabom drugih zamjenskih dijelova i drugog dodatnog pribora mogu nastati nesrece za korisnika. Proizvodač ne jamči za šteke koje proizlaze iz toga.

Pušanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici stroja navedeni napon, npr. 230 V sa mrežnim naponom i priključite pilu propisno na odgovarajuću uzempljenu utičnicu.

Motor Na Izimjenichu struja:

Upotrijebite uticnicu sa zašitnim kontaktom, mrežni napon 230 V sa zašitnom strujnom sklokom i osiguranjem od 10 A.

• Upotrijebite priključne odnosno produktne kablove sa presjekomŽice odminimalno 1,5 mm²

Namješanje produktužnog kabla

utaknite produzni kabel kao petlju kroz otvor u stražnjoj pridržnoj ručci i položite je preko kabelskog ovješenja. Strana 5 sika D.

Uključivanje

Ne upotrebljavaje stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Škare zaŽivicu opremljene su dvorucnim sigurnosnim isključenjem koje sprejcava nenamjerno uklučenje.

Pritisnite sklopku za u-/isklučenje na stražnjoj pridržnoj

rucci (6) i istovremeno s drugom rukom uključite uklopni taster na prednjoj pridžnoj rucci (3), strana 3, sika A.

Isključivanje

Za isključenje urežaj aotpustiti sklopek za u-/isključenje ili uklopi taster.

Okrenuti pridržnu ručku, strana 4 slika B

Pridržna ručka moze se namjestiti na 5 radnih pozicija (45°-raster)

1. Za vrijeme premješanja ne moze se koristiti sklopka za u-/isključenje na stražnjoj pridržnoj ručci (6).
2. Čvrosto držati škare zaŽivicu za prednju pridržnu ručku (3), strana 3, slika B.
3. Gurnite sklopku (5) unatrag.
4. Stražnja pridržna ručka (6) moze biti okrenuta u Željenu poziciju.
5. Pustite sklopek (5) i obratite pozornost na to da se zaustavi. Pridrznau ručka je fiksirana.

Naputci za rad

Pije početka rada obratite pozornost na slijedeće:

Radno mjesto pospremljeno?
- Ne smijete stroj pušati u pigeon prise nego što ste pročitali ovu uputu za uporabu, obratili pozornost na sve navedene naputke i montirali stroj kao što je opisano!
- Protjerajte prije rezanjaŽivotinje izŽivice da ih ne biste ozljedili.

Radovi sa škarama zaŽivicu, strana 5, slike D - F

Držati škare zaživicu s objéruke u sigurnom razmaku od tijela.

Produzni kabel mora za vrijeme rezanja ostati iza skara za zivicu, da ne moze biti Zahvacen od nozeva, slya D.
- Skare zaŽivicu mogu biti vodene zbog njezinih dvostranih noževa unaprijed i unatrag ili njihanjem s jederne strane prema drugoj, slika E.
- Prvo režite straneživice i tek tada gornji rub, sika F.
- Režite Živicu odozdo prema gore.
- Režiteživicu u obliku trapeza, sika C.
- Napnite orijentacjsko uze preko duzinuŽivice ako Želite ravnomjerno odrezati gornji rubŽivice.

• Svakako odstranite strana tjela izŽivice (npr.Žicu), posto isti mogu ošetiti noževe škara zaŽivicu.

U svakom slučaju obratite pozornost na sigurnosne naputke na str. 59 i lijedecim stranama.

Održavanje i njega

Prije svakog rada odrzavanja i rada cisćenja izvucite mrežni utikač

Za održavanje i cisćenje odstranjeni sigurnosni uredaji moraju se obavezno ponovno propisno montirati i provjeriti.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Obratite pozornost na slijedece da biste ocuvali funcionalnost skara zaŽivicu:

Redovito očistite i podmažite svePokretne djelove.
- Ventilacijski proreze očistiti, odnosno usisati.
Nikada ne Čistite noževe vodom → opasnost od korozije!

Nikada ne upotrebljavaje mast!

Preuzimamo dvije godine garanciju od slanja stroja sa skladišta trgovca i to za manjkavosti koje su se pojavile zbog materijala odnosno grešaka proizvodnje.
Za ostecenja, koja su prouzrocena nepravilnim rukovanjem ili nedovoljnim pakiranjem kod transporte stroja natrag odnosno nepridržavanja upute za uporabu, isključeni su zahtjevi za garancijom. Dijelove s greškom treba slati na naš pogon sa placenom poštarinom. Odluka o besplatnoj zamjenskoj posiljci ostaje nanama.
■ Pristigi garancijski radovi bit ce izvedeni od nas ili jegnog od nas ovlastenog servisnog mjesta. Potrebna je naša izričita dozvola da se šteta pod garancijom popravi od strane druge firme.
Garancija ne odnosi se na normalno trošenje noževa.
Garancija vrijedi isklučivo kod uporabe originalnih zamjenskih rijelova.
■ Pridržavamo pravo na promjene koje služe tehnickom napretku.

Moguće smetnje

Smetnja	Mogući uzrok	Otklanjanje (izvucite mrežni utikač)
Škare zaŽivicu ne rade.	Nema struje Prekid struje. Produžni kabel defektan. Osigurač u kvaru Motor ili prekidač defektan	Provjeriti opskrbu strujom Provjeriti opskrbu strujom Provjeriti kabel, kablove u kvaru ne koristiti više Zamijeniti osigurač Neka koncesionirani elektrstročnjak provjeri ili popravì motor ili sklopek.
Škare zaŽivicu režu sa prekidima	Kabel u kvaru Interna greška Sklopka za u-/isključanje u kvaru	Provjeriti opskrbu strujom Posjetiti proizvoťača ili servisno mesto Posjetiti proizvoťača ili servisno mesto
Motor radi, noževi stanu	Interna greška	Posjetiti proizvoťača ili servisno mesto
Noževi se griju	Noževi su tupi Noževi su u kvaru Nedostatak podmazivanja => trenje	Dati noževe naoštriti Noževe izmijeniti Podmazati noževe
Motor bruji, noževi ostaju stati	Noževi blokiraju	Odstraniti predmet
