NÁVOD K OBSLUZE HS 680-61 ATIKA

CZ Núžky naživý plot

Str 43 - 47 Návod k použití - Bezpečnostní tokyny - Náhradní díly

PL Sekator

Prohlášeni o shodě podle směrnice EUČ. 98/37 EHS
PL EG-Deklaracja zgodnosci stosownie do Wytycznych 98/37 EG
EK megfelelosegi nyilatkozata 98/37 EG iranyelvnek megfeleloen
HR EU izjava o konformnosti odgovarajuci smjernici 98/37 EG
Prehlásenie o zhode - ES zodpovedá smernici 98/37 ES
slo EG-izjava o skladnosti v skladu z direktivo 98/37 EG

prohlasujesevsiodpovednosti,zevrobek

Nüzky naživý plot HS 680/61 typ GT-5248

na ktery se vztahuje toto prohlasei, odopvida prisluynm zakladnim bezpechnostnim a zdravotnim podminkam smernice 98/37 EG, jakoz i podminkam dal'sich prisluynch smernic 2004/108/EHS, 2000/14 EHS, 73/23/EHS.

• Nüzky naživý plot HS 680/61 Rotary
• Ochrana nozù
• Návod k použiti

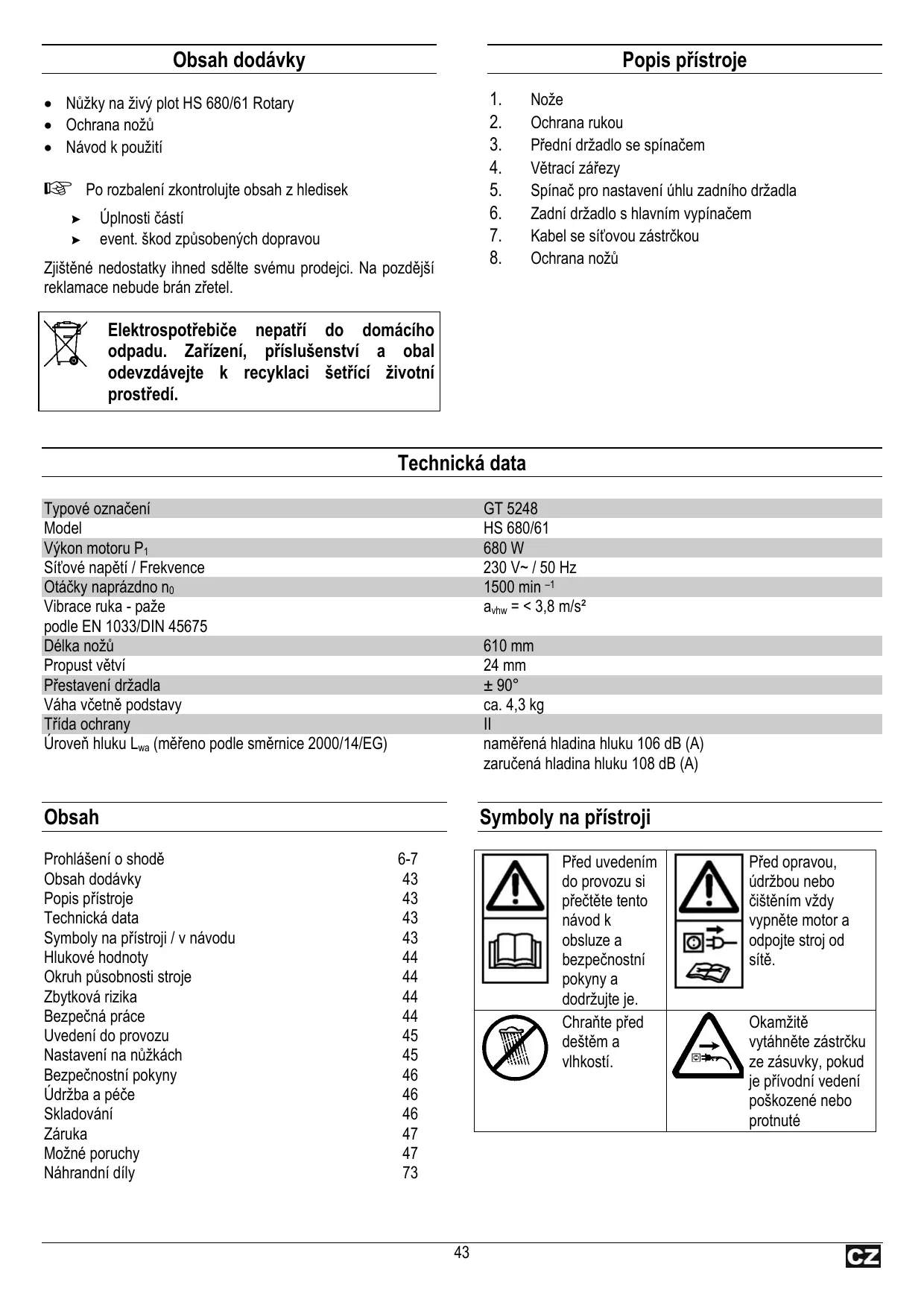

Po rozbaleni zkontrolujte obsah z hledisek

Uplosti casti
event. skod zpusobenych dopravou

Zjišěné nedostatky ihned sdělte svému prodejci. Na pozdějí reklamace nebude brán zřetel.

Elektrospotrebiče nepatri do domáciho odpadu. Zařizení, príslušenstvá a obal odevzdávejte k recyklaci šetřićživotné prostředí.

Popis pristroje

1. Nože
2. Ochrana rukou
3. Předné držadlo se spínačem
4. Vetrací zářezy
5. Spinač pro nastavení uhlu zadniho držadla
6. Zadni drzadlo s hlavnim vypinačem
7. Kabel se sitovou zastrckou
8. Ochrana nozù

Technická data

Typové označení	GT 5248
Model	HS 680/61
Výkon motoru P1	680 W
Sítové napětí / Frekvence	230 V~ / 50 Hz
Otáčky naprázdno n0	1500 min-1
Vibrace ruka - paže podle EN 1033/DIN 45675	avhw = < 3,8 m/s2
Délka nožù	610 mm
Propust větví	24 mm
Přestavení držadla	± 90°
Váha včetné podstavy	ca. 4,3 kg
Třida ochrany	II
Ároveř hluku Lwa (měřeno podle směrnice 2000/14/EG)	naměřné hladin

Obsah

Prohlášeni o shodě 6-7
Obsah dodávky 43
Popis pristroje 43
Technická data 43
Symboly na pristroji / v návodu 43
Hlukové hodnoty 44
Okruh pusobnosti stroje 44
Zbytková rizika 44
Bezpečná práce 44
Uvedeni do provozu 45
Nastaveni na nüzkách 45
BezpečnostníPokyny 46
Udrzba a pece 46
Skladování 46
Záruka 47
Možné poruchy 47
Náhrandni dily 73

Před uvedením do provozu si přětěte tento námod k obsluze a bezpečnostné polyny a dodržujte je.	Před apravou, údržbou nebo čistěním vždy vypněte motor a odpoje stroj od sítě.
Chraťe prěd dešěm a vlhkostí.	Okamžitě vytáhněte zástrčku ze zásuvky,Pokud je prívodní vedení poškozené nebo protnuté

Symboly uvedené v námodu

Hrozici nebezpeci nebo nebezpecná situace.

Nerespektováni těchtoPokynu muže zpùsobit zranění nebo věcné škody.

Duležite informace správného zacházení se

strojem. Pri nedbání těchtoPokynu muže dojít k poruchám ā poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou vsechny funkce stroje optimálne vyuzít.

Montáž, obsluha a Údržba. Zde je přesné vysvětleno co je třeba udělat.

Provozní Časy

Před uvedením pristroje do provozu dbejte na prédpisy dané země (regionální) ohledné ochrany proti hluku.

Hodnoty hluku

Použivání stroje jako nuzek na zhivy plot se sériovym nozem.

	Akustický vykon
naměřeno	LWA=106 dB(A)
zaručeno	LWA=108 dB(A)

Okruh pusobnosti stroje

• Núžky na Živý plot jsou vchodné pouze k soukromému používání na zahrade u domu a na hobby zahrade.
• Jako nüżky na zivy plot pro soukromy düm a zahradu se považuju takové pristroje, které se nepouživaji ve veřejnych zařizenich, parcích, sportovištích ani v zemědělstvá a lesnictví.
• Přístroj se nesmí používat ke střihání trávníku, hran trávníku nebo rozmělěnoványí pro kompostoványí. Je riziko poraněné!
• Do têto kapitoly patrī tež doprženi vyrobcem prdepsánych Poknú z hlediska udržby, peče a event.oprav āci Čišěné stroje. Rovnéž doprženi všech bezpečnostnéchPokynú.
• Pro provoz je rovnéž nutné znát platné prědpisy pro připad urazu, stejně jako zásady první pomoci a bezpečnostětechnická pravidla.
• Kaźde jiné použití stroje nespadá do okruhu púsobnosti Stroje a jestlíze pri takovém užítí vzniknou škody, veškerá rizika z nich plynouci jdou na vrub uživatele.
• Svevolné změny núžek na plot vylucují záruku vyrobce za tím vzníkle škody jakéhokoliv druhu.
• Používat núžky na plot a provadět jejich seržováni a opravy smí pouze osoby, které jsou s temito cinnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy pily smí, vedle vyrobce, provadět pouze autorizovaný servis.

Stroj nesmi byt provozován v explozivnim prostředí a ani na dešti.
- Kovové dlce (dráty apod.) se musí bezpodminěchně ze střihaného materialu odstranit

Zbytková rizika

I pri dodrzení vekerích predpisu a bezpečnostníchPokynů nelze vyloučit díky konstrukci a určeni stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalosti a hlavně dodržovám vekšrchy bezpečnostnich tokynů a dodržením vsech bodů obsažených v kapitole okruh pūsobnosti stroje.

Při vlastné práci ohleduplnost a opatnost zmenšují rizika zraněné nebo jin'ych škod.

Zraněni prostřednictvím odletnušich cástic.
Ulomenia odletujic kousky noze.
- Ohrozeni el.proudem pri pouziti vadného el.prípoje.
Dotkutim se cásti stroje, ktere jsou pod napětím.
- Poškození sluchu prí dlouhodobé práci bez ochrany uši.

Dalé rizika nejsou vyloučena.

Bezpečná práce

Před uvedením tohoto vyrobku do provozu si prěčěte a dodržujte následujici pokyny a prědpíy bezpečnosti práce vašeho profesního sdruženi resp. v dané zemi platné bezpečnostní prědpísy, abyste ochránili sebe a jiné prěd možnám urazem.

Sezname s bezpečnostnímiPokyny, predpísy a opatřeními vsechny osoby, které mohou se strojem pracovat.

Uschovejte pečlive tyto prédpisy.

• Před uvedeni do provozu se rádně se strojem seznamte prostřednictvím námodu.

• Nepoužívejte prístroj pro učely, pro které není určen (viz vymezení použitá práce s vysavačem listí).
  Vyhýbejte se neprirozenému drženi těla. Postarejte se o bezpečné stáná udržujte neustále rovnováhu.
  Budte pozorni. Daveje pozor na to, co delate. Pristupujte k praci odpovednne. Nepouzivejte pristroj, kdyz jste unaveni nebo kdyz jste pod vivem drog, alkoholu nebo lékú. Okamzik nepozornosti pri pouziti pristroje muze mit za následky vázzná zraněni
  Noste vhdný pracoví oděv:

• neuživejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými Častmi stroje zachyceny.
  pracovni rukavice a neklouzavou obuv

• mate-li delsí vlasy užívejte sitku na vlasy

Užívejte prostředky osobní ochrany:

Ochranné brylr

• Dbejte na pořádek na pracovišti. Nepořádek je jederou z pricin urazu.

• Dbeje na pracovni prostre'di a jeho vliv na praci:

• Núžky na plot chrante pred deštem.

• Nepoužívejte núžky na plot ve vlhkém nebo v mokrém prostředí.

• Pracujte pouze za dostatechné viditelnosti.
• Nepoužívejte núžky na plot v blízkosti hořlavych tekutin nebo plynú.

Při práci nepřipustě, aby v blízkosti byly jiné osoby-pouze obsluha stroje. Zamezte jiným osobám, zejměna dětem, aby se dotýkali stroje nebo kabelu. Děti do blízkosti stroje nesmí mit pristup.

Stroj nepretéžujte. Pracujte v udaném rámci vykonu stroje.
- Prístroi provozujte jen s kompletním a správně namontovaným bezpečnostním zařizením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
- Nepoužívejte noze, které neodpovídaji uvedenym vlastnostem v toto Návodu k používání.

Použití jakychkoliv jin'ych nastrojú Či príslušentsví znamená Nebezpečić urazu a poskození stroje.

Stroj vypněte a odpoje od proudu vždy pri:

• Opravách
• udrzbé a cistěné
• Odstraněni závad (k tomu patři také blokovány nožú)
  Doprava a skladovani

• Opusteni nuzek na zivy plot (i pri kratkych prerusenich).

• Starejte se pečlivě o svě núžky naživý plot:

• Udržujte stroj v Čistotě a kotouč ostry-bezpečnéjsí práce.

• Udrzujte uchopy cisté a suché (od oleje a mastnoty).
  Dbejte na dodrzovani prdepisu pro udrzbu

• Kontrolujte stroj na event. poškození:

• préd kaźdymi použitím stroje musí byt veškeré ochranné privky namontovány a plnit bezvadné svoji funkci.
  Zkontrolujte zda vsechny pohyblivé Časti jsou funkčné, nelepi, nedrhnou a nejsou poskozené. Zkontrolujte jeich správné namontovány. Tyto Časti musi splñovat bezvadného provozu a tím bezpečnéchod stroje.

• Poškozené Časti musí být odborne vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak).
• Nikdy nezapínejte prístroj je-li v pracovním okruhu jestě jiná osoba.

Nenechávejte montážné kíche ve stroji. Před spustěním stroje se prěsvěděcte, Že veškeré náradí je odstraněnp.
- jestlIZE pristroje nepoužíváte, skladujte je (i nárádi) v suchém, uzavěrném prostoru kam zejměna děti nemají prístup.

Elektrická bezpečnost

Provedení pripojovacího vedení podle IEC 60245 s prürezem vodičú minimálne

1,5 mm² pri délice kabelu do 25 m
2,5 mm² pří délice kabelu nad 25 m (cca do 40 m)

• Chrahte se préd urazem el.proudem.Nedotykejte se uzemněnych chasti.

• Nepoužívejte kabel k jiným učelúm než je stanoveno. Kabel chraťe prěd horkem,olejem a ostrými hranami. Netahejte za kabel pri vy Tahování zástrécky ze zásuvky.
  Nikdy prístroj nenoste za napájecí vedení.

• Kontrolujte pravidelné kabel nuzek a pokud je poskozeny, nechte jej vymenetu o officiáního odborníka.
• PriPokladaniprivodniho kabeludbejte na to,aby neprekazel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.
• Pravidelné kontrolujte prívodníkabel a event. poškození jej vyměněte.
  Nepoužívejte vadná prípojná vedení.
• Pri práci ve volném prostoru používejte pouze k tomu určeny a označený kabel.
• Nikdy nepoužívejte provizorní el. pripojení.
• Ochranné privky nikdy nepřemost'ujte nebo nevyřazujte z provozu.
• Přístroj se prípoji na sít prěs proudový chránic (30mA).

Elektrická zapojení nebo opravy el. Časti svěřte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejtě na místné bezpečnostné prědpísy a opatřeni.

Opravy ostatních Částí stroje svěřte bud' vyrobci nebo jeho obchodnímu zastoupení.

Používejte pouze originál náhradn díly, príslušentsvá a doplěkny. Při použit jin'ych než originálnich současti vzníka nebezpečí urazu, poškození stroje a věcné škody. V těchto připadech se rúší veškerá zodpovědnost vyrobce.

Uvedeni do provozu

Sítové pripojeni

Na typovém štítku stroje je uvedeno napěti. Toto srovnejte s Vaším zdrojem a pak můžete stroj prípojit do odpovídajíc a dle predpisù uzemné zásvúky.

Motor na střidavý proud:

i

Použijte ochrannou zásuvku,napétí 230 V s jištěním chybného proudu a pojistkou 10 A. Porad'te se s odborným koncesovaným pracovišťém.

• Používejte prípojovací nebo prodlužovací kabel s průrezem zhíly minimálné 1,5 mm².

Umistěné prodlužovacího kabelu

Aby se zabránilo nechtěnému uvolnéni spojovacíchek, prostrěte prodlužovác kabel jako smyčku prěs otvorámím držák a položte jej prěs závěs kabelu. Strana 5 Obr.

Zapnutí stroje

Nepoužívejte Žádné prístroje, u kterych se nedá spínač zapínat a vypínat. Poškozené spínače se museji dát k opravě nebo výměné do servisu.

Nüzky na plot mají obourucné bezpečnostné vypínány, které zamezuje nechtěnému zapnutí.

Stiskněte hlavní vypínač na zadním držák (6) a současně

stisknéte druhou rukou spinač na prědním držáku, strana 6, obr.

A

Vypnuti

K vypnuti pristroje uvolnete hlavní vypínač nebo spínač.

Nastavení na nüzkách

Otočeni držáku, strana 4 obr. B

Držadlo lze nastavit do 5 pracovních pozic (zajišěné po 45^ ).

1. Bēhem prěstavováni nelze hlavní vypínač na zadním držadle stisknout.
2. Drzte nuzky za predni drzadlo (3), strana 4 obr. B.
3. Přesunte spínač (5) dozadu.
4. Zadni držadlo (6) se muže natočit do požadované polohy.
5. Uvolněte spínač (5) a dbejte, aby zaskočil. Držadlo je zajišťné.

PracovníPokyny

Před započetím práce dbeje t nasledujícíchPokynú:

• Pracovište je pripraveno (vyklízeno atd.)?
• Přístroj nesmíté uvádět do provozu aniž jste se zeznámili s veškerým námodem a zabezpečili splnéni veškerých bezpečnostnich pokynú a stroj smontovali a prípravili k préci dle námodu a popisu!
• Před střihaním zažěnte zviřata zživého plotu, aby nedoslo k jejich poraněné.

Práce s núzkami na plot, strana 5, obr. D - F

Držte núžky oběma rukama v bezpečné vzdálenosti od těla.

Produzovaci kabel musi bēhem střihní zustavat za núzkami, aby jej nože nemohly zachytit, obr. D.
- Núžky se mohou věst se svými oboustrannými noži vpřed nebo vžad nebo kývám pohybem z jejné na druhou stranu, obr. E.
Nejdrive ostrihejte strany krovi a az poté horní hranu,OCR. F.
- Strihejte krovi zdola nahoru.
Krovi strihejte lichobeznikové, obr. C
- Chcete-li horní hranu křoví zastřihnout stejnoměrně, napnéte prěs celou delku vodici snúru
- Z krovi bezpodminene odstraţe cizi tělesa (napr. drát), protoze by mohla poskodit noze nužek

Dbejte ve všech situacích bezpečnostnéchPokynú ze S.44 ff.

Udržba a peče o stroj

…

Před temito pracemi vždy odpjit stroj od sítě (vytažením vidlice ze zásuvky).

Bezpečnostní zařízení, ktera byla odstraněna během udžržby nebo Čišěné se musí bezpodmínečné opět připevnit a zkontrolovat.

Používejte Jen origináni díly. Jíné díly by mohly věst k nepředvídánym škodám a poraněním.

Pro zachovani funkcnosti nuzek dodrzejte tyto body:

• Otvory pro chlazení motoru po kaźdé práci vyčistěte popř. vysajte
  Vycistete vetracizarezy,popr.je yvluxujte.
  Nikdy nuz necistetevodou riziko koroze!

Nikdy nepoužívejte tuk!

Používejte ekologický olej.

Skladování

Odpojit od sítě vytażením zástrčky.

Nepouzivanou piu skladujte v s uchem a uzavrenem miste ne v dosahu deti.
- Před delším skladovánilm dbeje tásledných bodú k prodloužení zivotnosti stroje a snadnému ovládání:

Provedte dukladnou ociustroje.
- Osetrete stroj (vsechny pohyblivé cásti) ekologickym olejem.

Nikdy nepouživat tuk!

Nasuţe na noźě ochranu.

Záruka

Vyrobce dava 2 roky zarukey od data dodani ze skladu obchodna nskody. Ktere jsou zpusobeny vadou materialu nebo vadnymi dily.
- Za skody zpʊsobené nesprávnám zacházením se strojem nebo nedostatečnám balením pri transportu zpět nebo za škody zpʊsobené nedbáním prédispů uvedenych v tomto návodu jsou záručné nároky vyloučeny. Vladné díly zašlete vyplacné nebo bezplatné. Rozhodnutí o bezplatné zaslání náhradních dílů príslúši Jen nám (t. j. vyrobcí).
- Připadné servisné záručné opravy provede bud výrobce nebo jím autorizované servis. Provádi-li opravy jiná než autorizovaná firma je třeba našeho písemného souhlasu.
Záruka nepokryva normalí opotřebeni nožú.
Záruka je platná pouze při použití originálnéh náhradnéh dlù.
Vyrobce svihyrazuje prava na technické změny, které služí zlepšeni stroje.

Możné poruchy

Porucha	Možná príčina	Odstraneni (Vytáhněte zástrčku ze zásuvky)
Núžky nepracují	• Nemají proudly • Výpadek proudu • Vadný prívodní kabel • Vadná pojistka • Pilový list svírá	• Zkontrolujte napájení • Zkontrolujte napájení • Zkontrolujte kabel, vadný kabel již nepoužívejte • Výměna pojistek. • Nechte motor nebo vypínač prězkoušet nebo opravit elektrikářem s koncesí.
Núžky střihaji prěrušovaně	• Vadný kabel • Interní chyba • Hlavné vypínač je vadný	• Zkontrolujte napájení • Vyhledejte výrobce, popř. príslušné zákaznický servis • Vyhledejte výrobce, popř. príslušné zákaznický servis
Motor běží, noze züstámají stát	• Interní chyba	• Vyhledejte výrobce, popř. príslušné zákaznický servis
Nože se zahrivaji	• Nože jsou tupé • Nože jsou vadné • Chybí mazání => tření	• Nechte nože naostřit. • Nože vyměnde • Naolejujte nože r
Motor bruci, noze züstámají stát	• Nože jsou blokované	• Odstraťne prědmět

Zakres dostawy

Po vybaleni skontrolujte obsah kartona na

kompletnost'
příp. poskodenia dopravou

Montáž, obsluha a Údržba. Tu Vám bude presne vysvetlené, co musité vykonat'.

Čas obratovanja

	Hladina akustického výkonu
namerané	LWA=106 dB(A)
garantované	LWA=108 dB(A)

Použitie podl'a predpisov

Zvyškové rizíka je možné minimalizovat', ked budú spolocné dodržiavané „Bezpečnostné predpisy" a „Použitie podla predpisov“ aka aj Návod na obsluhu.

Záhradnicke noznice nenechávajte nikdy bez doh'adu.

• opravách
• udrzbe a cistení
• odstráneni poruch (k tomu patrij aj blokovanie noza)
  doprave a skladovani
• opusteni noznic (aj pri krátkodobych prerušeniach práce).

Starajte sa o Vasu zahradnicke noznice so svedomitosot:

• Udrzujte náradia ostré a cisté, aby mohli pracovat lepsie a bezpečnejšie.
• Udržujte rukovat'suchú a bez oleja a mastnoty.
  Dodržiavajte predpisy na udrzbu.

Skontrolujte stroj na moźne poškodenia:

Elektrická bezpečnost'

Prevedenie vedenia przypojky podla IEC 60245 (H 07 RN-F) s prierezomŽil najmenej

1,5 mm² pri dlžke káblu do 25 m
2,5 mm² pri dlžke káblu nad 25 m

V každom pripe dopržujte bezpečnostné predpisy na s. 64 ff.

Udržba a starostlivost'

Pred kăzdou Údržbou a Čistenim vytiahnut'sietovú zástrčku.

Po udrzbe a cistení odstránene bezpečnostné zariadenia musia byt bezpodmienečne znovu odborne namontované spát a skontrované.

Používajte ekologický olej.

Uskladnenie
