Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

A. Pollmeier, Geschäftsführung

• Heckenschere HS 680/61 Rotary • Messerschutz • Bedienungsanleitung

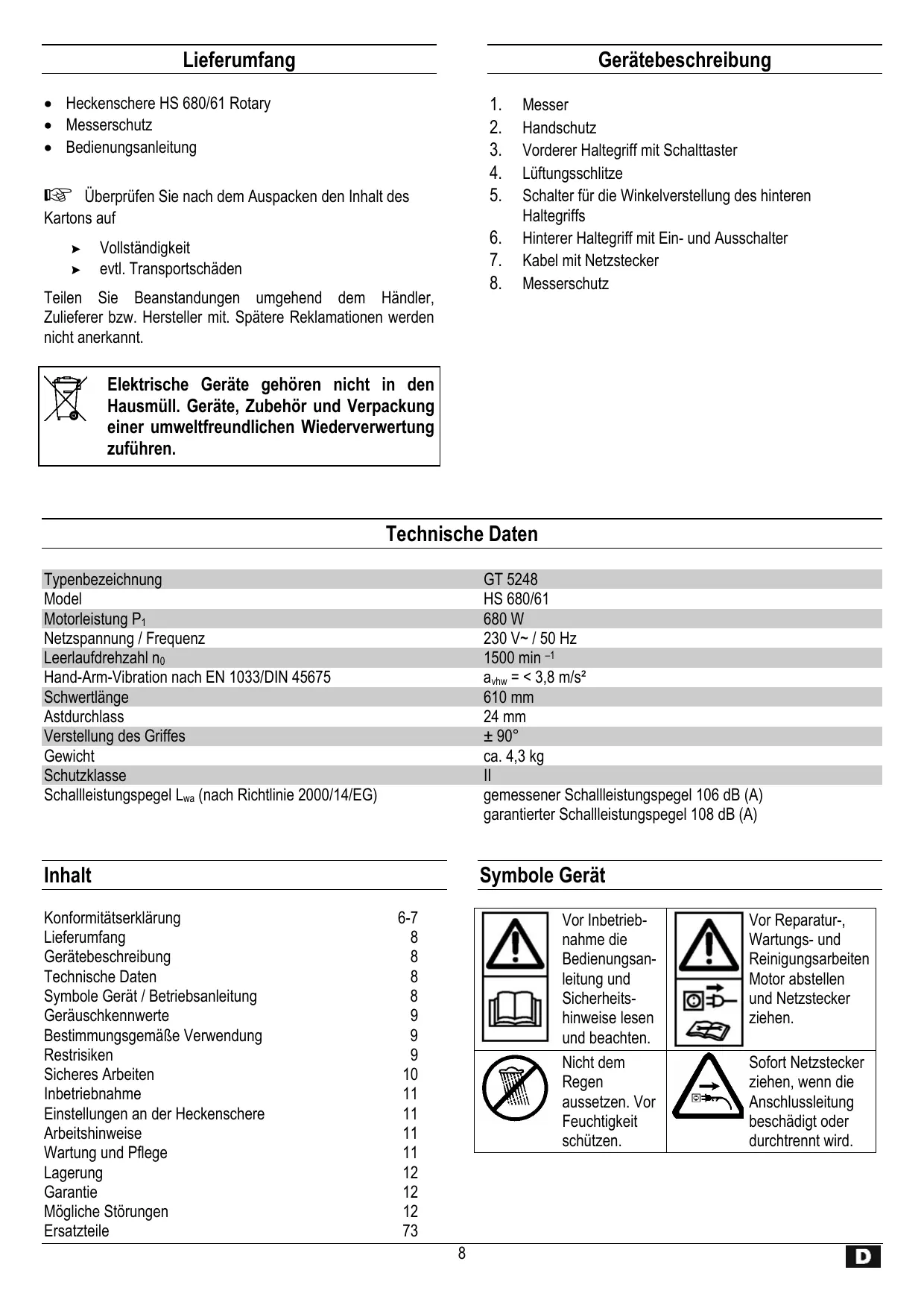

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf ! !

Vollständigkeit evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Messer Handschutz Vorderer Haltegriff mit Schalttaster Lüftungsschlitze Schalter für die Winkelverstellung des hinteren Haltegriffs Hinterer Haltegriff mit Ein- und Ausschalter Kabel mit Netzstecker Messerschutz

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Technische Daten Typenbezeichnung Model Motorleistung P1 Netzspannung / Frequenz Leerlaufdrehzahl n0 Hand-Arm-Vibration nach EN 1033/DIN 45675 Schwertlänge Astdurchlass Verstellung des Griffes Gewicht Schutzklasse Schallleistungspegel Lwa (nach Richtlinie 2000/14/EG)

GT 5248 HS 680/61 680 W 230 V~ / 50 Hz 1500 min –1 avhw = < 3,8 m/s² 610 mm 24 mm ± 90° ca. 4,3 kg II gemessener Schallleistungspegel 106 dB (A) garantierter Schallleistungspegel 108 dB (A)

Konformitätserklärung Lieferumfang Gerätebeschreibung Technische Daten Symbole Gerät / Betriebsanleitung Geräuschkennwerte Bestimmungsgemäße Verwendung Restrisiken Sicheres Arbeiten Inbetriebnahme Einstellungen an der Heckenschere Arbeitshinweise Wartung und Pflege Lagerung Garantie Mögliche Störungen Ersatzteile

6-7 8 8 8 8 9 9 9 10 11 11 11 11 12 12 12 73

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen. Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird.

ƒ Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten. ƒ Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer. ƒ Eigenmächtige Veränderungen an der Heckenschere schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus. ƒ Die Heckenschere darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden. ƒ Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden. ƒ Metallteile (Drähte etc.) sind aus dem zu schneiden Material unbedingt zu entfernen.

Symbole der Betriebsanleitung Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

L Wichtige Hinweise zum sachgerechten Umgang mit der Heckeschere. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Heckenschere führen. Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen der Heckenschere optimal zu nutzen. Montage, Bedienung und Wartung der Heckenschere. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Betriebszeiten Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Heckenscheren in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen. ƒ Verletzung durch weggeschleuderte Werkstückteile. ƒ Bruch und Herausschleudern von Messerstücken. ƒ Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen. ƒ Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen. ƒ Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz. Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Geräuschkennwerte DIN EN ISO 3744; 11/95, DIN EN 11201 Einsatz der Maschine als Heckenschere mit serienmäßigem Messer. gemessen garantiert

Schalleistungspegel LWA = 106 dB(A) LWA = 108 dB(A)

Bestimmungsgemäße Verwendung ƒ Die Heckenschere ist nur für die Private Nutzung im Hausund Hobbygarten bestimmt. ƒ Als Heckenschere für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden. ƒ Das Gerät darf nicht zum Schneiden von Rasen, Rasenkanten oder zum Zerkleinern für das Kompostieren genutzt werden. Es besteht Gefahr von Verletzungen! ƒ Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Sicheres Arbeiten Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

L L Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten. Bewahren Sie diese Sicherheitshinweise gut auf.

ƒ Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut. 9

− Befolgen Sie die Wartungsvorschriften. ƒ Überprüfen Sie die Maschine auf eventuelle Beschädigungen: − Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. − Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen. − Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist. − Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. ƒ Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. ƒ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

ƒ Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“). ƒ Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. ƒ Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen ƒ Tragen Sie geeignete Arbeitskleidung: − keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden − Gummihandschuhe und rutschfestes Schuhwerk sind empfehlenswert − ein Haarnetz bei langen Haaren ƒ Tragen Sie persönliche Schutzkleidung: − Schutzbrille ƒ Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben. ƒ Berücksichtigen Sie Umgebungseinflüsse: − Setzen Sie die Heckenschere nicht dem Regen aus. − Verwenden Sie die Heckenschere nicht in feuchter oder nasser Umgebung. − Arbeiten Sie nur bei ausreichenden Sichtverhältnissen − Verwenden Sie die Heckenschere nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. ƒ Lassen Sie die Heckenschere nie unbeaufsichtigt.. ƒ Personen unter 18 Jahren dürfen das Gerät nicht bedienen. ƒ Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern. ƒ Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. ƒ Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte. ƒ Verwenden Sie keine Messer die nicht den angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

Elektrische Sicherheit ƒ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens - 1,5 mm² bei Kabellänge bis 25 m - 2,5 mm2 bei Kabellänge über 25 m ƒ Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen. ƒ Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. ƒ Tragen Sie das Gerät niemals an der Anschlussleitung. ƒ Kontrollieren Sie regelmäßig das Kabel der Heckenschere und lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern. ƒ Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird. ƒ Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. ƒ Verwenden Sie keine defekten Anschlussleitungen. ƒ Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel. ƒ Keine provisorischen Elektroanschlüsse einsetzen. ƒ Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen. ƒ Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. ƒ Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei: − Reparaturarbeiten − Wartungs- und Reinigungsarbeiten − Beseitigung von Störungen (dazu gehört auch das Blockieren der Messer) − Transport und Lagerung − Verlassen der Heckenschere (auch bei kurzzeitigen Unterbrechungen) ƒ Pflegen Sie Ihre Heckenschere mit Sorgfalt: − Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. − Halten Sie Handgriffe trocken und frei von Öl und Fett.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu 10

erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten. Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen. Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

2. Die Heckenschere am vorderen Haltegriff (3) festhalten, Seite 4, Abb. B. 3. Schieben Sie den Schalter (5) nach hinten. 4. Der hintere Haltegriff (6) kann in die gewünschte Position gedreht werden. 5. Den Schalter (5) loslassen und darauf achten, dass er einrastet. Der Haltegriff ist fixiert.

Arbeitshinweise Vor Arbeitsbeginn beachten Sie folgendes: ƒ Arbeitsplatz aufgeräumt? ƒ Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben! ƒ Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.

Inbetriebnahme Netzanschluss Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie die Heckenschere an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

Arbeiten mit der Heckenschere, Seite 5, Abb. D – F Wechselstrommotor: Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge. ƒ Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5 mm²

L Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten. ƒ Das Verlängerungskabel muss während des Schneidens hinter der Heckenschere bleiben, damit es nicht von den Messern erfasst werden kann. Abb. D ƒ Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden. Abb. E ƒ Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante. ƒ Die Hecke von unten nach oben schneiden. ƒ Schneiden Sie die Hecke trapezförmig, Abb. C. ƒ Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen. ƒ Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Messer der Heckenschere beschädigen können.

Anbringen des Verlängerungskabels Um ein unbeabsichtigtes Lösen der Steckverbindung zu verhindern, stecken Sie das Verlängerungskabel als Schlaufe durch die Öffnung im hinteren Haltegriff und legen Sie sie über die Kabelaufhängung. Seite 5 Abb. D.

Einschalten Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden. Die Heckenschere besitzt eine Zweihand-Sicherheitsabschaltung, die ein unbeabsichtigtes Einschalten verhindert.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 9 ff.

Den Ein-/Ausschalter am hinteren Haltegriff (6) drücken und gleichzeitig mit der anderen Hand den Schalttaster am vorderen Haltegriff (3) betätigen, Seite 3, Abb. A.

Vor jeder Wartungs- und Reinigungsarbeit Netzstecker ziehen

Zum Ausschalten des Gerätes den Ein-/Ausschalter oder den Schalttaster loslassen.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Einstellungen an der Heckenschere

Haltegriff drehen, Seite 4 Abb. B Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Der Haltegriff kann in 5 Arbeitspositionen eingestellt werden (45°-Raster)

Sie folgendes, um die Funktionsfähigkeit der L Beachten Heckenschere zu erhalten:

1. Während des Verstellens kann der Ein-/Ausschalter am hinteren Haltegriff (6) nicht betätigt werden.

ƒ Reinigen und ölen Sie regelmäßig alle beweglichen Teile. ƒ Die Lüftungsschlitze säubern, bzw. absaugen. 11

Reinigen Sie die Messer nie mit Wasser Î Korrosionsgefahr!

L Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Händlers und zwar für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind. Für Schäden, die durch unsachgemäße Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns. Anfallende Garantiearbeiten werden von uns oder einer von uns autorisierten Servicestelle ausgeführt. Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Garantieschadens von einer anderen Firma vornehmen zu lassen. Die Garantie erstreckt sich nicht auf den normalen Verschleiß der Messer. Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor.

Niemals Fett verwenden! Verwenden Sie umweltverträgliches Öl.

Lagerung Netzstecker ziehen. Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Heckenschere zu verlängern und ein leichtgängiges Bedienen zu gewährleisten: − Führen Sie eine gründliche Reinigung durch. − Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

L Niemals Fett verwenden! Schieben Sie den Messerschutz auf das Messer.

Bei Fragen: Tel. 0 23 82 / 8 92 - 58 - 65

Mögliche Störungen Störung Heckenschere läuft nicht.

Mögliche Ursache • Kein Strom • Stromausfall • Verlängerungskabel defekt • Sicherung defekt • Motor oder Schalter defekt

Heckenschere schneidet Unterbrechungen

mit • Kabel defekt • Interner Fehler • Ein-/Ausschalter defekt

Motor läuft, Messer stehen Messer werden heiß

bleiben • Interner Fehler

• • • Motor brummt, Messer bleiben • stehen

Messer sind stumpf Messer sind defekt Fehlende Schmierung → Reibung Messer blockieren

Beseitigung (Netzstecker ziehen) • Stromversorgung prüfen • Stromversorgung prüfen • Kabel überprüfen, defekte Kabel nicht mehr benutzen • Sicherung wechseln • Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen oder reparieren lassen. • Stromversorgung prüfen • Hersteller , bzw. zuständige Kundendienststelle aufsuchen • Hersteller , bzw. zuständige Kundendienststelle aufsuchen • Hersteller , bzw. zuständige Kundendienststelle aufsuchen • Messer schärfen lassen • Messer austauschen • Ölen der Messer • Gegenstand entfernen

Vrida handtaget, sidan 4 bild B

Ersatzteile - Spare parts - Pièces de rechange - Reserveonderdelen Pezzi de ricambio - Reservdelar - Reservedeler - Náhrandní díly Części zamienne - Pótalkatrészek - Rezervni dijelovi - Pótalkatrészek - Nadomestni deli

Artikel-Nr.: 362900 Sicherheitsaufkleber

Artikel-Nr.: 362902 Messerschutz

Artikel–Nr.: 362901 Handschutz
