GEBRUIKSAANWIJZING HS 680-61 ATIKA

Blz. 23 - 27 Bedieningshandleiding – Veiligheidsinstructies – Reserveonderdelen

Tagliasiepi

NL verklaren, uitsluitende verantwoordelijkheid dat het produit

Heggeschaar HS 680/61 Type GT-5248

haarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonheidseisen van de richtlij 98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen 2004/108/EG, 2000/14 EG, 73/23/EEG.

• Heggeschaar HS 680/61
  Mesbescherming
  Bedieningshandleiding

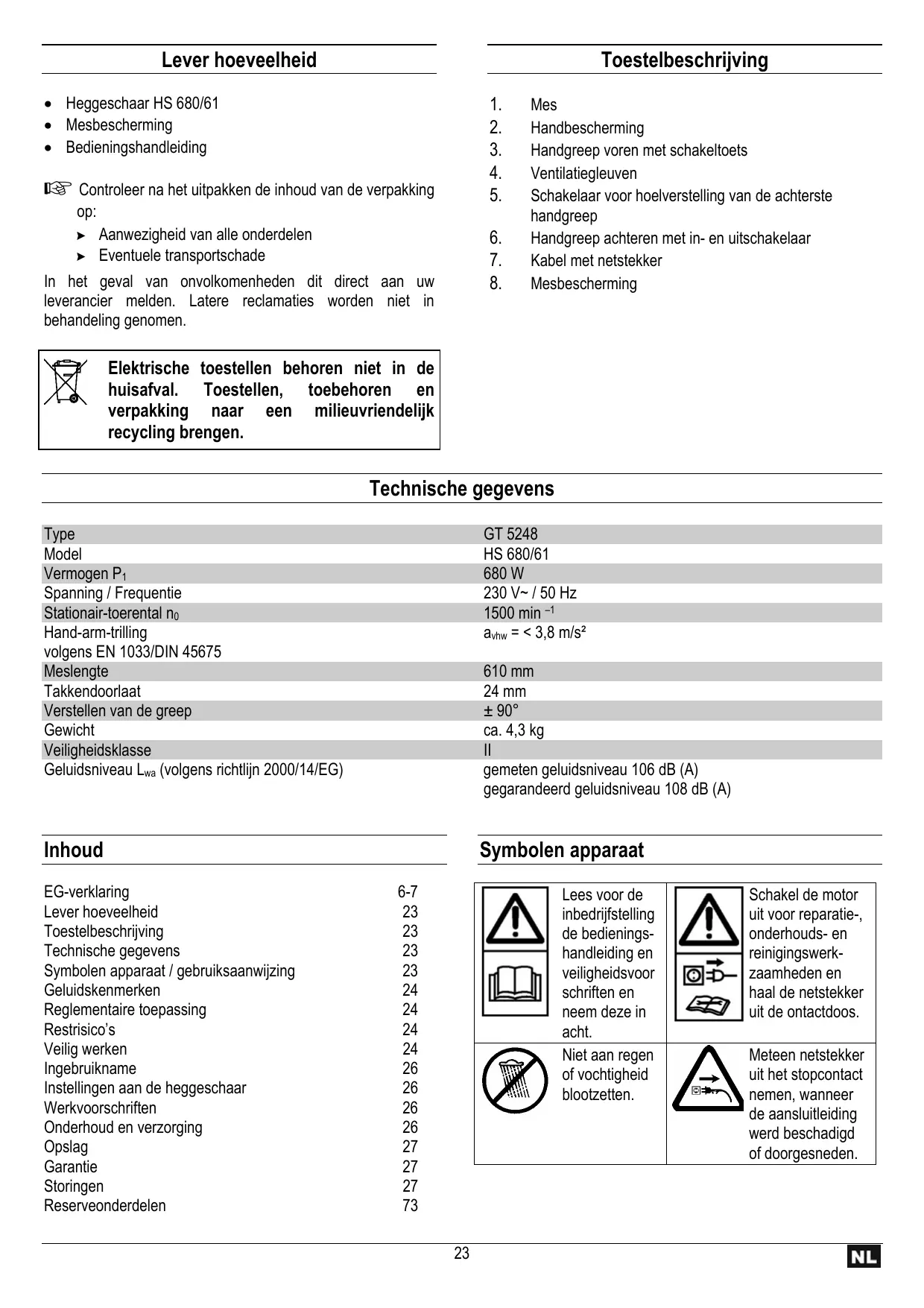

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamations worden nicht in behandeling genomen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakking maar een milieuvriendelijk recycling brengen.

Toestelbeschrijving

1. Mes
2. Handbescherming
3. Handgreep voren met schakeltoets
4. Ventilatiegleuven
5. Schakelaar voor hoelverstelling van deijkenste handgreep
6. Handgreep achteren met in- en uitschakelaar
7. Kabel met netstekker
8. Mesbescherming

Technische gegevens

Type	GT 5248
Model	HS 680/61
Vermogen P1	680 W
Spanning / Frequentie	230 V~ / 50 Hz
Stationair-toerental n0	1500 min-1
Hand-arm-trilling	a_vhw = < 3,8 m/s2
volgens EN 1033/DIN 45675
Meslengte	610 mm
Takkendoorlaat	24 mm
Verstellen van de greep	± 90°
Gewicht	ca. 4,3 kg
Veiligheidsklasse	II
Geluidsniveau Lwa (volgens richtig 2000/14/EG)	gemeten geluidsniveau 106 dB (A)
	gegarandeerd geluidsniveau 108 dB (A)

Inhoud

EG-verklaring 6-7
Leverhoeveelheid 23
Toestelbeschrijving 23
Technische gegevens 23
Symbolen apparatus / gebruiksaanwijzing 23
Geluidskenmerken 24
Reglementaire toepassing 24
Restrisico's 24
Veiligwerken 24
Ingebruikname 26
Instellingen aan de heggeschaar 26
Werkvoorschriften 26
Onderhoud en verzorging 26
Opslag 27
Garantie 27
Storingen 27
Reserveonderdelen 73

Symbolen apparatus

Lees voor de inbedrijstelling de bedienings-handleiding en veiligheidsvoorschriften en neem deze inRCT.	Schakel de motuuit voor reparatie-, onderhouds- enreinigingswerk-zaamheden enhaal de netstekkeruit de ontactdoos.
Niet aan regen of vochtigkeitblootzetten.	Meteen netstekkeruit het stopcontactnemen, wannerde aansluitleidingwerd beschadigdfoordgesneden.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondenen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u要去en.

Bedrijfstijden

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Geluidskenmerken

Gebruik van de machine als heggeschaar met standard messen.

	geluidsniveau
gemeten	LWA=106 dB(A)
gegarandeerd	LWA=108 dB(A)

Reglementaire toepassing

• De heggeschaar is slechts voor privégebruik in de huis- of hobbytuin bestemd.
• Als heggeschaar voor de privé huis- of hobbytuin worden zulke toestellen aangezien die Niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.
• Het toestel mag Niet voor het snijden van grayscalen, graskanten of voor het fijnmaken voor het composteren worden gezruikt. Er bestaat gevaar van verwondingen!
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de verilgheidsvoorschriften van de fabrikant.
• Men要去 zich tevens houden aan de algemeen geldende geziligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de heggeschaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van een ieder soort uit.
- De heggeschaar mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend+zijn en over de gevaren ingelicht+zijn. Reparatiesmogen alleen door de fabrikant of geauthoriseerdewerkplaatsen uitgevoerd worden.
- Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.
- Metalen delen (draden enz.) dienen uit het te snijden materiaal in ieder geval te worden verwijderd.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Verwonding door weggeslingerde werkstukdelen.
• Breuk en eruitslingeren van messstukken.
• Gevaar door stroom door het nicht juist aansluten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veriligeidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie „Reglementaire toepassing").
- Voorkom een abnormale lichaamshouding. Zorg voor een veilige houding en bewaar steeds het evenwicht.
Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.
-veiligheidshandschoenen
- geen schoenen met gladde zolen dragen
Bij lang haar een haarnet dragen.

• Draag persoonlijke beschermingsmiddelen.

Veiligheidsbril

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
  Let op de omgevingsinvloeden.

Zet de heggeschaar Niet aan regen bloot.
- Gebruik de heggeschaar nicht in vochtige of native omgeving.
— Werk slechts bij voldoende zicht
- Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen.

Laat de heggeschaar nooit zonder toezicht.
- Personen onder 18 jaren mogen het werktuig nicht bedieren.
- Hou andere Personen op afstand.

Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
Houdt ze ver van uw werkplek weg.

• Overbelast de machine nicht. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligheid in gevaar kan brengen.
• Gebruik geen messen die nicht aan de vermelde gegevens in deze gebruiksaanwijzing beantwoorden.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden
  Onderhouds- en reinigingswerkzaamheden

• bij het verhelpen van storing (hiertoe behoort ook het blokkeren van de messen)
  Transport en opslag

• Verlaten van de heggeschaar (ook bij korte onderbrekingen)

• Verzorg uw heggeschaar met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om beter en veilig te können werken.

• Hou de handgrepen vrij van vet en olie.
  Volg de onderhoudsvoorschriften.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle verligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te lately werken.

• Beschadigde bescherminrichtingen en - delen要去en, indienoodzakelijk,door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen..

Laat geen sleutels steken!

Controleer vór het inschakenen algid of de sleutels en instelgereedschappen verwijderd zich.
- Als u de machine nicht gebruikt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25m.
2,5 mm² bij een lenghte vanaf 25m.

• Bescherm u gegen een elektrische schok. Raak geen geaarde delen aan.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
  Draag het toestel nooit aan de aansluitleiding.
• Controller regelmatig de kabel van de heggeschaar en LAST het bij beschadigingen door een erkendevakman verrangen.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding Niet nat worden.
• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieingen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparations mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去 npogevolgd worden.

Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A traag afgezekerd.
- Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2

Aanbrengen van de verlengingskabel

Om een onopzettelijk losmaken van de stekerverbinding te

voorkomen, steck de verlengingskabel als lus door de opening in dechterste handgreep en leg ze over de kabelophanging.

Pagina 5 afb. D.

Inschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST inn uitschakelen. Beschadigde schakelaar要去en onmiddelijk door de klantenservice worden gerepareerd of worden verrangen.

De heggeschaar bezit een tweehand-veiligheidsuitschakeling die een onopzettelijk inschakelen voorkomt.

De in-/uitschakelaar aan dechterste handgreep (6)

indrukken en gelijktijdig met de andere hand de schakeltoets aan de voorste handgreep (3) bedieren, vagina 3, afb. A.

Uitschakelen

Om het toestel uit te schakelen, de in-/uitschakelaar of de schakeltoets loslaten.

Instellingen aan de heggeschaar

Handgreep draaien, vagina 4 afb. B

De handgreep kann in 5 werkposities worden ingesteld (45^ raster)

1. Gedurende het verstellen kan de in-/uitschakelaar aan dechterste handgreep (6) Niet worden bediend.
2. De heggeschaar aan de voorste handgreep (3) vasthouden, vagina 4, afb. B.
3. Schuif de schakelaar (5) maarachten.
4. De anschterste handgreep (6) kan in de gewenste positie worden gedraaid.
5. De schakelaar (5) loslaten en erop letten dat hij vastklikt. De handgreep is gefexeerd.

Werkvoorschriften

Conteleer het volgende voordat u gaat werken:

• Werkplek opgeruimd?
  U mag de machine Niet gebruiken voordat u deze gebruiks-aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreveen heeft gemonteerd.
• Verjaag voor het snijden dieren uit de heg om deze Niet te verwonden.

Werken met de heggeschaar, paginga 5, afb. D-F

De heggeschaar met beiden handen op voilige afstand van het lichaam houden.

• De verlengingskabel moet gedurende het snijdenchyter de heggeschaar blijven, omdat het Niet door de messen kan worden gegrepen, afb. D.
• De heggeschaar kan door de messen aan beiden+zijden voorwaarts enchterwaarts of door pendelbewegingen van een kant maar de andere kant worden gevoerd, afb. E
• Snijd eerst de zijkanten van de heg en pas dan de bovenkant, afb. F.
• De heg van beneden maar boven snijden.
• Snijd de heg trapezevormig, afb. C.

• Span een richtsnoer over de lenghte van de heg wanner u de bovenkant van de heg gelijkmatig wilt snijden.

• Verwijder in ieder geval vremeinde voorwerpen uit de heg (bv draad) waar deze de messen van de heggeschaar+kunnen beschaden.

Volg in jeder geval de veiligheidsvoorschriften van pag. 24 en verder op.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaam-heden de netstekkeruit de contactdoos halen.

Veiligheidsvoorzieningen die voor onderhouds- of reinigignswerkzaamheden werden gedemonteerd,要去en in ieder geval weer reglementair worden aangebracht en gecontroleerd.

Slechts originele delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen voeren.

Voor de optimale werkung van de machine zijn de volgende punten van belang:

• Alle bewegende delen regelmatig reinigen en oliën
• De ventilatiegleuven schoonmaken, resp. afzuiigen.
  Reinig de messen nooit met water gevaar van corrossie!

Nooit vet gebruiken!

Maak gebruik van milieuvriendelijk oie.

Neem de steker uit het stopcontact.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal teCTXlen functioneren is het gewenst voor op-slag de volgende punten in uit te voeren:

• De machine grondig reinigen.

• Alle bewegende delen met milieuvriendelijk olie behandelen.

De delen van de heggeschaar moot nicht worden ingevet

Schuif de mesbescherming op het mes.

Garantie

• Wij verlenen 2 jaare garantie vanaf de levering van het apparaat van het magazijn van de fabrikant en wel voor gebreken die door materiaal- c.q. Produktiefouten optreden.
• Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedieningshandleiding,+zijn aanspraken op garantie ookijdens de garantieperiode uitgesloten.
• Foutieve delen können vrachtvrij en portvrij maar once fabriek worden gestuurd. De beslissing over gratis levering van reserveonderdelen ligt bij ons.
• Garantiewerkzaamheden worden door ons of door een door ons geauthoriseerde serviceplaats uitgevoerd. Voor het verhelpen van garantieschade door een andere firma is onceuitdrukkelijke toestemming noodzakelijk.
• De garantie heeft geen betrekking op de normale slijtage van de messen.
• Alleen bij het gebruik van originele reserveonderdelen verlenen wij garantie.
• Wijzigingen, die de technische ontwikkeling dieren, voorbehonden.

Storingen

Storing	Mogelijk oorzaak	Oplossing (netstekker uit het stopcontact halen)
Heggeschaar draait nicht.	• Geen stroom • Stroomuitval. • Verlengkabel defect. • Zekering defect t • Motor of schakelaar defect.	• Stroomverzorging controleren • Kabel controleren, defecte kabel Niet meer gebruiken • Zekering verragen • Motor of schakelaar door een erkende elektrovakman lately controleren of repareren.
Heggeschaar snijdt met onderbrekingen	• Kabel defect • Interne storing • In-/uitschakelaar defect	• Stroomverzorging controleren • Fabrikant, resp. bevoegde klantenservice opzoeken • Fabrikant, resp. bevoegde klantenservice opzoeken
Motor draait, messen blijven staan	• Interne storing	• Fabrikant, resp. bevoegde klantenservice opzoeken
Messen worden heet	• Messenijken stomp • Messenijken defect • Ontbrekende smering => wrijving	• Messen laden slijpen • Messen verwangen • Oliën van de messen
Motor bromt, messen blijven staan	• Messen blokkeren	• Voorwerp verwijderen
