BRUKSANVISNING HS 680-61 ATIKA

intygar med ensamansvar att nedanstäende produit,

Häcksax HS 680/61 Typ GT-5248

for vilket detta intyg gäller, uppyller, grundläggande sakerhets- och hãlsoskyddsfäreskrifter enligt EG-norm 98/37/EG, samt uppyller kraven enligt övriga gällnade EG-normer 2004/108/EC, 2000/14 EC, 73/23/EEC.

DK erklærer på eget ansvar, atproduk,

Haeksaks HS 680/61 type GT-5248

Kontrollera kartongens innehåll after uppackning

att leveransen ar komplett
ev.transportskador

Vid reklamationer ska omgäende Återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Elektriska apparater bör inte slängas i septunnan. Apparater, tillbehör och Förpackning skall Återvinnas på miljövänligt sätt.

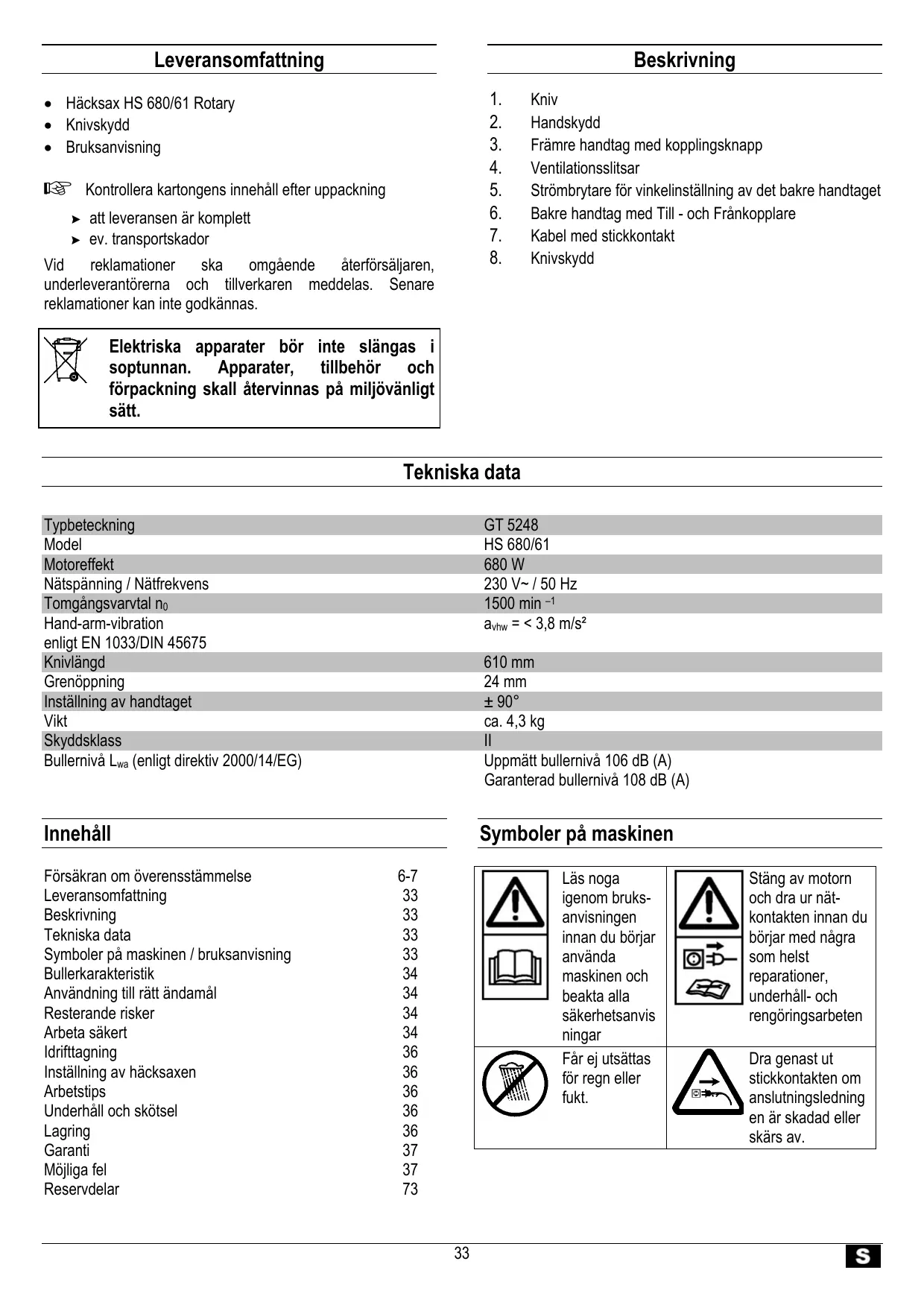

Beskrivning

1. Kniv
2. Handskydd
3. Främre handtag med kopplingsknapp
4. Ventilationsslitsar
5. Strömbrytare für vinkelinställning av det bakre handtaget
6. Bakre handtag med Till - och Frankopplare
7. Kabel med stickkontakt
8. Knivskydd

Tekniska data

Typbeteckning	GT 5248
Model	HS 680/61
Motoreffekt	680 W
Nätspänning / Nätfrekvens	230 V~ / 50 Hz
Tomgångsvarvtil n0	1500 min-1
Hand-arm-vibration	avhw= < 3,8 m/s2
enligt EN 1033/DIN 45675
Knivlängd	610 mm
Grenöppning	24 mm
Inställning av handtaget	±90°
Vikt	ca. 4,3 kg
Skyddsklass	II
Bullernivå Lwa (enligt direktiv 2000/14/EG)	Uppmätt bullernivå 106 dB (A)

Innehåll

Forsakran om overensstammelse 6-7
Leveransomfattning 33
Beskrivning 33
Tekniska data 33
Symboler på maskinen /Bruksanvising 33
Bullerkarakteristik 34
Användning till rattändamål 34
Resterande risker 34
Arbeta saker 34
ldrifttagning 36
Installingn av hacksaxen 36
Arbetstips 36
Underhäll och skötsel 36
Lagring 36
Garanti 37
Möjiga fel 37
Reservdilar 73

Symboler på maskinen

Läs noga igenom bra克斯- anvisingen innan du böjar använda maskinen och beakta alla sakerhetsanvis- ningar	Stäng av motorn och dra ur nit- kontakten innan du böjar med nagra som helst reparationer, underhäll- och rengöringsarben
Färe ej utsättas for regn aller fukt.	Dra genast ut stickkontakten om anslutningsledning en är skadad aller skärs av.

Bruksanvisingens symboler

Hotande fara aller farlig situation. Underlætenhet att folja dessa anvisningar kan leda till person-ller sakskador.

Viktiga anvisningar for den rätta användningen. Omenna symbol resp. hänvisning inte beaktas finns for maskin- eller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här fökclaras allt i detalj som du måste göra.

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd.

Bullerkarakteristik

Användning av maskinen som höcksax med serietillverkad kniv:

	Ljudeffektsnivå
uppmätt	LWA=106 dB(A)
garanterat	LWA=108 dB(A)

Användning till rattändamål

• Häcksaxen ar endast avsedd for privat bruk i privata tradgårdar eller i hobbyträdgårdar.
• Som häcksax für privat bruk i privata tradgårdar eller i hobbyträdgårdar detraktas en maskin som inte används i öffentliga anlaggningar, parker, sportanlaggningar som inom lant- och skogsbruk.
• Maskinen fär inte användas for klippning av gräsmattor, gräskanter eller for sönderdelning i komposteringsyyfte. Det finns risk for persokador
• I använding till rätt ändamål ingår ochså att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestämmelserna samt de i braksanvisningen angivna sakerhetsbestämmelserna följs.
• De für driften gällande tillämpliga foreskrifterna für undvikande av olycksfall damit de övriga generellt gällande godkända arbetsmedicinska och sakerhetstekniska reglerna skaföljas.

• Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål. Endast användaren stär für hela risken.
  Egenmaktiga forandringar av hacksaxen utesluter allt ansvar fran tilverkarens sida for de skador som uppstd darigenom.

• Häcksaxen fär endast ställas i ordning, användas och underhällas av personer som är tillräckligt informerade om maskinen och dess faror. Reparationsarbeiten fär endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

• Maskinen fär inte användas i omgivningar med explosionsrisk och fär inte utsättas for nederbörd.
  Metalldetaljer (tradar etc.) maste ovillkorligen avlagsnas fran det material som skall skaras.

Resterande risker

Även vid använding till rätt ändamål kan det kvarsta resterande risker, trots att alla tillämpliga sakerhetsbestämmelser foljs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Anvandning till ratt andamal" somt braupsanvisningen som helhet foljs.

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

• Personskador orsakade av ivägslungade delar av arbetsstychet.
  knivdelar som bryts av och slungas ut.
• Risk orsakade av elspanning vid användning av ej korrekta elanslutningsledninger.
• Beröring av spanningsforande delar i öppnade elektriskakomponenter.
• Risk für hörskador vid langre arbetspass utan hörskyydd.

Dessutom kan det trots alla vidtagna skyddsagdcer kvarsta uppenbara resterande risker.

Arbeta sakert

Läs noga igenom och beakta anvisingarna nedan samt alla tillapliga nationella sakerhetsbestammelser innan du börjar använda maskinen for att skydda bade dig själv och andra for möjiga faror.

i Ge sakerhetsanvisingarna till alla personer, som arbetar med maskinen.
Spara dessa sakerhetsanvisningarval.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andra ändamål an den År avsedd für (se avsnitten „Föreskriven användning").
• Undvik onormal kroppställning. Försakra Dig att stå stabilt och hälla jämvikten.
• Var uppmärksam. Koncentrera Dig på arbetet. Arbeta fornuftigt. Använd inte apparaten om Du är trött eller påverkad av narkotika, alkohol eller likemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador.

• Bär lämpiga arbetskläder:

• inga vida kläder aller smycken, de kan fastna i rörliga delar och dras med.

• arbetshandskar, halksakra skor
  -ett harnat vid langt hare

Bär personlga skyddskläder:

Skyddsglasogon

• Se till att ditt arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall.

• Ta hänsyn till omgivningens páverkan:

• Utsatt inte hacksaxen for regn.

• Använd inte höcksaxen i faktig aller vát miljö.
• Arbeta endast om siktförhällandena är tillfredsstellande.
• Använd inte häcksaxen i narheten av brännbara västkör erler gaser.

Lämna aldrig häcksaxen utan uppsikt.

• Personer under 18år fær ej använda maskinen.
• Hall alla andra personer utom räckhäll.

Låt inte andra personer, i synnerhet inte barn, beröra verktyget eller kabeln.

Hàll dem borta是从arbetsomrdet.

• Overbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet.
• Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och äandra inget som kan påverka sakerheten.
• Använd inte knivar som inte stämmer överens med de specifikationer som ar angivna ienna bruksanvisning.

Användning av andra verktyg och andra tillbehör kan

• Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• reparationsarbeten
  underhálls- och rengöringsarbeiteten

• atgård av fel (därtill hör även blockering av knivarna)
  Transport och lagring
  om Du Iämnar häcksaxen (gäller även kortvariga avbrott)

Värdahäcksaxen omsorgsfullt:

• Hall verktygen vassa och rena for att arbeta säkrare.

• Hall handtagen torra och fria fran olja och fett.
  Följ underhällsforeskrifterna

• Kontrollera att maskinen inte har fätt nagra eventuellas k达标:

• Innan maskinen startas maste skyddsanordningarna noga undersokas avseeende felfri och andamalsenlig Funktion.

• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtiga delar mäste vara rätt monterade och uppfylla alla villkor für att häcksaxens sca fungera korrekt.
• Skadade skyddsanordninger och delar maste repareras av en auktorisad verkstad aller bytas, om inget annat anges i bruksanvisningen.
• Skadade aller olasliga etiketter med sakerhets-anvisningar maste ersattas.

Lat inga verktyg sitta kvar!
Kontrollera före start att nycklar och inställningsverktyg År avlågsnade.
- Förvara oanvända aggregat på ett torrt, stängt ställeutanfor barns räckvidd.

Elektrisk sakerhet

• Anslutningsledningen@maste svara mot IEC 60245 (H 07 RN-F) och ha ett tradtvarsnitt på minst

1,5 mm² vid en kabellängd på upp till 25 m
2,5 mm² vid en kabellängd på över 25 m

Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
- Använd inte kabeln für ändamål, den inte ar avsedd För. Skydda kabeln frän varme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
Bär aldrig maskinen genom att hälla i anslutningsledningen.
- Kontrollera regelbundet hacksaxens kabel och lat byta utenna av en utbildad fackkfart om den ar skadad.
- Vid montage se till att anslutningsledningen inte stör, kläms eller knacks och att stickkontakten inte blir blöt.
- Kontrollera frolängningskabeln regelbundet och byt ut den om den är skadad.
Använd inga defekta anslutningsledninger.
- Använd endast godkända kablar och förlängningskaplar vid arbete utomhus.
- Använd inte provisoriska kablar.
Skyddsanordningar fár aldrig overbryggas ellr tas ur drift.
- Anslut kompostkvarnen med en jordfelsbrytare (30 mA).

Elanslutningen aller reparation av elektriska komponenter sca utforas av en auktorisad elektriker erler av en av vara kundservicestellen. Folj de lokala foreskrifterna, i synnerhet skyddsagrderna.

! Reparation av andra maskindelar ska utforas av tillverkaren eller tillverkarens kundserviceställen.
Använd endast originalreserv-, tillbehörs- och specialdelar. Genom att använda andra reservdeler och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkända ändamål.

Idrifting

Nätanslutning

Jämfor den på aggregatets typskylt angivna spanningen, t. ex. 230V med natspanninger och anslut häcksaxen till en foreskriftsenlig stickdosa.

Använd jordat vagguttag, nätspanning 230V med jordfelsbrytare och 10 A säkring.
- Använd anslutnings-ller förlängningskaplar med entvärsektion på minst 1,5mm^2

Anslutning av förlängningskabeln

I syfte att forhindra att insticksanslutningen lossnar av misstag skall Du stoppa in frolängningsladden i form av en öglagenom öppningen i det bakre handtaget damit placeraenna over kabelupphängningen. Sidan 5 bild D.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrám. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Häcksaxen ar utrustad med en tvåhands sakerhetsfrankoppling vilken forhindrar att maskinen oavsiktligt koppas till.

Tryck in Till-/ frankopplingen vid det bakre handtaget (6)

och aktivera samtidigt med den andra handen kopplingsknappen vid det främre handtaget (3), sidan 3, bild A.

Frankoppling

Slapp Till-/frankopplingen aller kopplingsknappen for att stanga av maskinen.

Inställning av häcksaxen

Man kan ställa in handtaget i 5 olika arbetspositionerer (45°-raster)

1. Under inställingen kan man inte aktivera Till-/ frankopplingen vid det bakre handtaget (6).
2. Hall fast hacksaxen i det främre handtaget (3), sidan 4 bild B.
3. Skjut strombrytaren (5) bakat.
4. Man kan vrida det bakre handtaget (6) till önskad position.
5. Slapp strombrytaren (5) och se till att den faller på plats. Handtaget ar fixerat

Arbetstips

Observera följande innan du börjar arbeta:

• Är det städat på arbetsplatsen?
• Aggregatet fär inte tas i drift innan braupsanvisningen har læsts, alla angivna upplysningar har observerats och aggregatet har monterats,enlig beskrivning!
• Skram bort alla djur ur höcken sä att dessa inte skadas.

Arbeta med hacksaxen, sidan 5, bild D - F

Håll fast häcksaxen med bänderna på att sækert avstand frän kroppen.

Förlangningssladden måste befinna sig bakom häcksaxen medan man klipper sà att den inte kan beröras av knivarna, bild D.
- Hacksaxen kan genom sina dubbelsidiga knivar forflyttas framåt och bakåt eller genom pendelrörelser från den ena till den andra sidan, bild E.
- Klipp fürst hackens sider och Först därefter den övre kanten, bild F.
- Klipp hacken nedifràn och upp.
- Klipp hacken i form av en trapets, bild C.
- Spann ett riktsnöre langs med hacken om Du önskar att klippa hackens övre linje jämnt.

• Avlagsna ovillkorligen främande foremål ur häcken (t.ex. trad) eftersom södana foremål kan skada häcksaxen.

Observera under alla omständigheter sakerhetsanvisingarna på s. 34 och foljande.

Underhäll och skötsel

Dra ur nätkontakten fore underhäll och skötsel.

Sakerhetsanordningar som tagits bort vid underhalls- och rengöringsarbeiten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldar. Andrea delar kan leda till oförutsedda maskin- och persorskador.

Observera följande for att halla hacksaxen Funktionsduglig

Rengör och olja regelbundet alla rörliga delar.
- Rengör uller sug av ventilationsslitsarna.
Rengör aldrig knivarna med vatten korrosionsrisk!

Använd aldrig fett!

Använd miljövänlig olja.

Lagring

Förvara oanvända aggregat på ett torrt, stängt ställeutanfor barns räckvidd.
- Observera fällande före lagring under en langre period, für att fällanga hacksaxens livstid och für att garantera att reglagen inte kärvar.

Utför en grundlig rengöring.
- Behandla alla rörliga delar med en miljövänlig olja.

Använd aldrig fett!

Skjut på knivskyddet på kniven.

Garanti

Vi lamnar två ars garanti räknat frän leverans frän Återförsäljarens lager på material- och tillverkningsfel.
Vi tar inget ansvar for fel som uppSTAR pR ground av felaktig behandling ell er otillrackigt emballage vid retur av aggregatet ell har orsakats pR ground av att braksanvisingen inte har foljts. Felaktiga delar skickas porto- och fraktfritt till var fabrik. Beslutet om gratis ersattningsleverans fattas av oss.
Garantiarben utfors av oss ell er av en av oss godkand serviceverkstad. For att lata ett annat foretag utfora en garantireparation kravs vart uttryckliga medgivande.
Garantin omfattar inte normal forslitting.
Garantin gäller endast om originalreservdeler används.
Vi forbehäller ossändringar på grund av teknisk vidareutveckling.

Möj Liga fel

Fel	Möjlig orsak	Åtgård (dra ut kontakten)
Häcksaxen fungerar inte.	· Ingen ström · Elavbrott · Defekt fällängningskabel · Säkringen defekt · Motor eller strömbrytable defekt	· Kontrollera strömtillförseln · Kontrollera kabeln, använd inga defekta kablar · Byt ut säkringen · Lätt kontrollera eller reparera motorn eller strömbrystaren av en elektriker
Häcksaxen klipper med avbrott	· Kabeln defekt · Internet fel · Till- / fränkopplingen defekt	· Kontrollera strömtillförseln · Uppsök tillverkaren eller behörig kundservice · Uppsök tillverkaren eller behörig kundservice
Motorn är pâslagen men kniven rör sig inte	· Internt fel	· Uppsök tillverkaren eller behörig kundservice
Kniven blir het	· Knivarna är slöa · Knivarna är defekta · Bristande smörjning => friktion	· Lätt slipa knivarna · Byt ut knivarna · Smörj knivarna
Motorn brummar, knivarna stannar	· Knivarna är blockerade	· Avlågsna foremålet

Leveringsomfang

Hæksaks HS 680/61 Rotary
