BRUKSANVISNING HS 600-45 ATIKA

intygar med ensamansvar att nedanstäende produit,

Häcksax HS 600/45, HS 600/55

for vilket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfareskrifter enligt EG-norm 98/37/EG, samt uppyller kraven enligt övriga gällnade EG-normer 2004/108/EC, 2000/14 EC, 2006/95/EC.

Uppmatt bullerniva LwA 96,7 dB (A) och garanterad bullerniva LwA 103 dB (A).

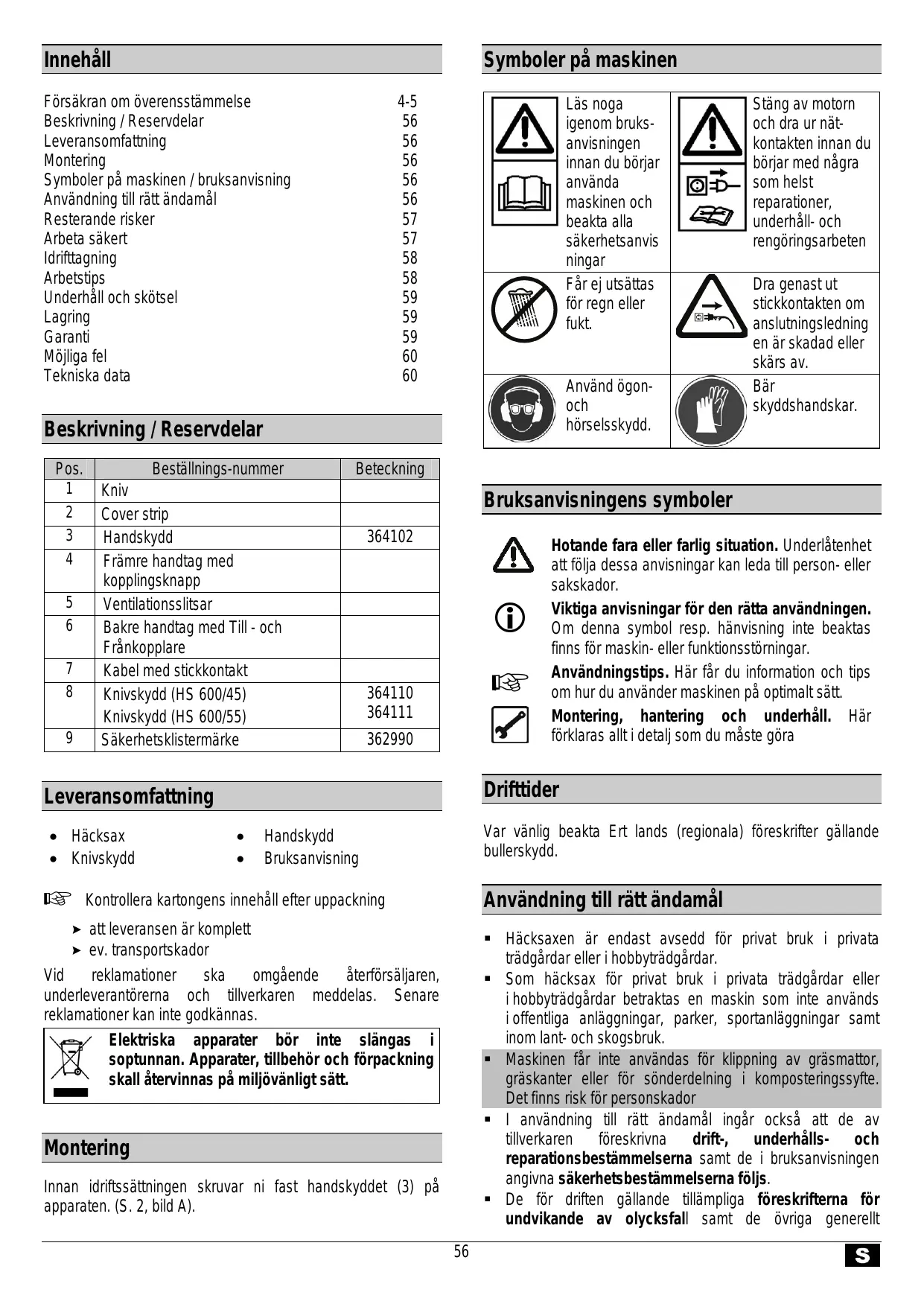

Försakran om überensstammelse	4-5
Beskrivning / Reservdelar	56
Leveransomfattning	56
Montering	56
Symboler på maskinen / braksanvising	56
Användning till rätt ändamål	56
Resterande risker	57
Arbeta sækert	57
Idrifttagning	58
Arbetstips	58
Underhäll och skötsel	59
Lagring	59
Garanti	59
Möjliga fel	60
Tekniska data	60

Beskrivning / Reservdelar

Pos.	Beställnings-nummer	Beteckning
1	Kniv
2	Cover strip
3	Handskydd	364102
4	Främre handtag med kopplingsknapp
5	Ventilationsslitsar
6	Bakre handtag med Till - och Frånkopplare
7	Kabel med stickkontakt
8	Knivskydd (HS 600/45)	364110
	Knivskydd (HS 600/55)	364111
9	Säkerhetsklistermärke	362990

Leveransomfattning

• Häcksax

• Handskydd

Knivskydd

Bruksanvisning

Kontrollera kartongens inneháll after uppackning

att leveransen ar komplett
ev. transportskador

Vid reklamationer ska omgående Återförsäljaren, underleverantörna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Elektriska apparater bör inte slängas i septunnan. Apparater, tillbehör och forpackning skall ätervinnas på miljövänligt satt.

Montering

Innan idriftssättningen skruvar ni fast handskyddet (3) på apparaten. (S. 2, bild A).

Symboler på maskinen

Läs noga igenom braks- anvisingen innan du böjar använda maskinen och beakta alla sakerhetsanvis- ningar	Stäng av motorn och dra ur nät- kontakten innan du böjar med nagra som helst reparationer, underhalb- och rengöringsarbeten
Färe ej utsättas for regn eller fukt.	Dra genast ut stickkontakten om anslutningsledning en är skadad aller skårs av.
Använd ögon- och hörselsskydd.	Bär skyddshandskar.

Bruksanvisingens symboler

Hotande fara eller farlig situation. Underlåtenhet att fölá dessa anvisningar kan leda till person-Eller sakskador.

Viktiga anvisningar for den rätta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin- eller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här forklaras allt i detalj som du måste göra

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd.

Användning till ratt ändamål

• Häcksaxenärendast avseddfor privat brukiprivata tradgårdar ellihobbytradgårdar.
• Som häcksax für privat bruk i privata tradgårdar eller i hobbyträdgårdar betraktas en maskin som inte används i öffentliga anlaggnaringar, parker, sportanlaggnaringar amat inom lant- och skogsbruk.
• Maskinen fär inte användas for klippning av gräsmattor, gräskanter eller for sönderdelning i komposteringsyyfte. Det finns risk for personskador
• I använding till rätt ändamål ingår ochså att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestämmelserna samt de i braksanvisningen angivna sakerhetsbestämmelserna foljs.
• De für driften gällande tillämpliga foreskrifterna für undvikande av olycksfall samt de övriga generellt

gällande godkända arbetsmedicinska och sakerhetstekniska reglerna skaföljas.

• Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål. Endast användaren stär for hela risken.
• Egenmaktiga forandringar av hacksaxen utesluter allt ansvar frän tillverkarens sida for de skador som uppstär)därigenom.
• Häcksaxen fär endast ställas i ordning, användas och underhällas av personer som ar tillräckligt informerade om maskinen och dess faror. Reparationsarbeiteten fär endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.
• Maskinen fär inte användas i omgivningar med explosionsrisk och fär inte utsättas for nederbörd.
  Metalldetaljer (tradar etc.) maste ovillkorligen avlgasn fran det material som skall skaras.

Resterande risker

Även vid använding till rätt ändamål kan det kvarsta resterande risker, trots att alla tillämpliga sakerhetsbestämelser foljs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Anvandning till ratt andamal" samt braksanvisingen som helhet foljs.

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

• Personskador orsakade av ivägslungade delar av arbetsstychet.
  knivdelar som bryts av och slungas ut.
• Risk orsakade av elspanning vid användning av ej korrekta elanslutningsledninger.
• Beröring av spanningsförande delar i öppnade elektriskakomponenter.
• Risk für hörskador vid langre arbetspass utan hörskyydd.

Dessutom kan det trots alla vidtagna skyddsätgärder kvarsta uppenbara resterande risker.

Arbeta sakert

Lås noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella sakerhetsbestämelsen innan du börjar använda maskinen for att skydda bade dig själv och andra for möjiga faror.

Ge sakerhetsanvisingarna till alla personer, som arbetar med maskinen.
Spara dessa sakerhetsanvisningar var. ^值
- Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
- Använd maskinen aldrig für andra ändamål an den ar avsedd für (se avsnitten „Foreskriven användning").

• Undvik onormal kroppställning. Försakra Dig att stå stabilt och hälla jämvikten.
• Var uppmärksam. Koncentrera Dig på arbetet. Arbeta Förnuftigt. Använd inte apparaten om Du är trött eller päverkad av narkotika, alkohol eller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga persorskador.

• Bär lämpiga arbetskläder:

• inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med.

• arbetshandskar, halksakra skor
  -ett harnat vid langt har

• Bar personiga skyddsklader:

Skyddsglasogon
Hörselskydd

• Se till att ditt arbetsomrade alltid ar i gott skick. Oordning kan leda till olycksfall.

• Ta hansiyn till omgivningens paverkan:

• Utsatt inte hacksaxen for regn.

• Använd inte häcksaxen i fuktig allervat miljö.
• Arbeta endast om siktforhällandena ar tillfredsstallande.

• Använd inte hacksaxen i narheten av brännbara vätskor eller gaser.

• Lämna aldrig hacksaxen utan uppsikt.

• Personer under 18år fær ej anvanda maskinen.

• Hall alla andra personer utom räckhall.

Lat inte andra personer, i synnerhet inte barn, berora verktyget aller kabeln.

Hàll dem borta fran arbetsomrátet.

• Overbelasta inte maskinen! Arbetet gär bättre och säkrare i det angivna effektområdet.
• Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och andere inget som kan påverka sakerheten.
• Använd inte knivar som inte stämmer överens med despecifikationer som ar angivna ienna bruksanvisning.

Användning av andra verktyg och andra tillbehör kan

• Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• reparationsarbeten
  underhalls- och rengöringsarbeten

• atgård av fel (därtill hör även blockering av knivarna)
  Transport och lagring
• om Du lämnar häcksaxen (gäller även kortvariga avbrott)

Värdahäcksaxen omsorgsfullt:

• Hall verktygen vassa och rena for att arbeta säkrare.
• Håll handtagen torra och fria frän olja och fett.

• Folj unterhällsforeskrifterna

• Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Innan maskinen startas maste skyddsanordningarna noga undersokas avseeende felfri och andamalsenlig Funktion.

• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar.

Samtliga delar maste vara ratt monterade och uppfylla alla villkor for att hacksaxens sca fungera correkt.

• Skadade skyddsanordninger och delar masterepareras av en auktorisad verkstad aller bytas, om inget annat anges i bruksanvisingen.
• Skadade eller olasliga etiketter med sakerhets-anvisningar måste ersättas.

Lat inga verktyg sitta kvar!
Kontrollera före start att nycklar och inställningsverktyg År avlågsnade.
- Förvara oanvända aggregat på ett torrt, stängt stalled utanfor barns räckvidd.

Elektrisk sakerhet

• Anslutningsledningen måste svara mot IEC 60245 (H 07 RN-F) och ha ett trädtvärsnitt på minst

1,5 mm² vid en kabellängd på upp till 25 m
2,5 mm² vid en kabellängd på over 25 m

• Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
• Använd inte kabeln für ändamål, den inte ar avsedd För. Skydda kabeln frän värme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
• Bär aldrig maskinen genom att hälla i anslutningsledningen.
• Kontrollera regelbundet häcksaxens kabel och lat byta utenna av en utbildad fackkfart om den ar skadad.
• Vid montage se till att anslutningsledningen inte stör, klams eller knacks och att stickkontakten inte blir blöt.
• Kontrollera forlängningskabeln regelbundet och byt ut den om den ar skadad.
• Använd inga defekta anslutningsledninger.
• Använd endast godkända kablar och förlängningskablar vid arbete utomhus.
  Anvand inte provisoriska kablar.
  Skyddsanordningar far aldrig overbryggas ellr tas ur drift.
• Anslut kompostkvarnen med en jordfelsbrytare (30 mA).

Elanslutningen eller reparation av elektriska komponenter ska utforas av en auktorisad elektriker erler av en av vara kundservicestellten. Folj de lokala foreskrifterna, i synnerhet skyddsätgärderna.

Reparation av andra maskindelar ska utforas av tillverkaren eller tillverkarens kundserviceställen.

Använd endast originalreserv-, tillbehörss och specialdar. Genom att använda andra reservdlar och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål.

Idrifttagning

Nätanslutning

Jämfor den på aggregatets typskylt angivna spanningen, t. ex. 230V med natspänningen och anslut häcksaxen till en foreskriftsenlig stickdosa.

Växelströmsmotor:

Använd jordat vagguttag, natsponning 230V med

jordfelsbrytare och 10 A sakring.

• Använd anslutnings-ller forlängningskaplar med entvärsektion på minst 1,5mm^2

Anslutning av forlängningskabeln

I syfte att forbindra att insticksanslutningen lossnar av tag skall Du stoppa in forlängningsladden i form av ent genom oppninger i det bakre handtaget (6) somt placera na over kabelupphängningen. Sidan 3 bild C.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Häcksaxen är utrustad med en tvåhands sakerhetsfrankoppling vilken forhindrar att maskinen oavsiktligt koppas till.

Tryck in Till- / frankopplingen vid det bakre handtaget (6), aktivera samtidigt med den andra handenglingsknappen vid det fremre handtaget (4), sidan 2, bild A.

Frankoppling

Slapp Till-/frankopplingen aller kopplingsknappen for att ga av maskinen.

Arbetstips

Observera följande innan du börjar arbeta:

• Är det städat på arbetsplatsen?
• Aggregatet fär inte tas i drift innan braupsanvisningen har låsts, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning!
• Hall alltid luftslitsarna rena.
• Skram bort alla djur ur hacken sa att dessa inte skadas.

Arbeta med hacksaxen, sidan 2 - 3, bild B - E

Häll fast häcksaxen med båda händerna på ett sakert avständ från kroppen.

Förlängningssladden måste befinna sig bakom häcksaxen medan man klipper sa att den inte kan beröras av knivarna, bild C.
- Hacksaxen kan genom sina dubbelsidiga knivar forflytas framåt och bakätller genom pendelrörelser frän den ena till den andra sidan, bild D.
- Klipp Först hackens sider och Först därefter den övre kanten.
- Klipp hacken nedifrān och upp, bild E.
- Klipp hacken i form av en trapets, bild B.
- Spann ett riktsnöre langs med hacken om Du önskar att klippa hackens övre linje jämnt.
- Avlagsna ovillkorligen främande foremål ur hacken (t.ex. trad) aftersom sādana foremål kan skada häcksaxen.

Observera under alla omständigheter sakerhetsanvisingarna pa s. 57 och foljande.

Underhäll och skötsel

Dra ur nätkontakten fore underhall och skötsel.

Sakerhetsanordningar som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oförutsedda maskin- och persorskador.

Observera följande for att halla hacksaxen Funktionsduglig

Rengör och olja regelbundet alla rörliga delar.
- Rengör uller sug av ventilationsslitsarna.
Rengör aldrig knivarna med vatten korrosionsrisk!

Använd aldrig fett!

Anvand miljovanlig olja.

Lagring

Dra ut natakontakten.

Förvara oanvända aggregat på ett torrt, stängt ställeutanfor barns räckvidd.
- Observera fällande före lagring under en langre period, für att fällanga hacksaxens livstid och für att garantera att reglagen inte kärvar.

• Utför en grundlig rengöring.
• Behandla alla rörliga delar med en miljövänlig olja.

Använd aldrig fett!

Skjut pa knivskyddet pa kniven.

Garanti

Var vänlig beakta bifogade garantivillkor.

Möj Liga fel

Fel	Möjlig orsak	Åtgård (dra ut kontakten)
Häcksaxen fungerar inte.	· Ingen ström · Elavbrott · Defekt fällngningskabel · Säkringen defekt · Motor eller strömbrytare defekt	· Kontrollera strömtillförseln · Kontrollera kabeln, använd inga defekta kablar · Byt ut säkringen · Lätt kontrollera eller reparera motorn eller strömbrytaren av en elektriker
Häcksaxen klipper med avbrott	· Kabeln defekt · Internet fel · Till- / fränkopplingen defekt	· Kontrollera strömtillförseln · Uppsök tillverkaren aller behörig kundservice · Uppsök tillverkaren aller behörig kundservice
Motorn är pascalgen men kniven rör sig inte	· Internt fel	· Uppsök tillverkaren aller behörig kundservice
Kniven blir het	· Knivarna är slöa · Knivarna är defekta · Bristande smörjning => friktion	· Lätt slipa knivarna · Byt ut knivarna · Smörj knivarna
Motorn brummar, knivarna stannar	· Knivarna är blockerade	· Avlågsna foremålet

Tekniska data

Typbeteckning	HS 600/45, HS 600/55
Model	HS 600/45, HS 600/55
Motoreffekt	600 W
Nätspänning / Nätfrekvens	230 V~ / 50 Hz
Tomgängsvarvtil n0	1600 min-1
Knivlängd	510 mm, 620 mm
Skärängd	440 mm, 540 mm
Svärdtjocklek	1,5 mm
Grenöppning	16 mm
Hand-arm-vibration EN 1033/DIN 45675	avhw= < 2,141 m/s2
Bullernivå Lwa (enligt direktiv 2000/14/EG)	Uppmätt bullernivå 96,7 dB (A Garanterad bullernivå 103 dB (A)
Ljudnivå LPA (enligt direktiv 2000/14/EG)	83,7 dB (A)
Vikt	cirka 2,80 kg, cirka 3,10 kg
Skyddsklass	II
