HASZNÁLATI ÚTMUTATÓ HS 600-45 ATIKA

Kezelési utmutató - Biztonsági tudnivalok - Póttalktrészek

Škare zaživicu

EK megfelelosegi nyilatkozata 98/37 EG iranyelvnek megfeleloen

H sajat felelosségere kijelenti, hogy a

Sövénnyíró oló HS 600/45, HS 600/55

amelyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkozo alapvető biztonsági és egészsegügyi követelményeinek, valamint az egyéb vonatkozo 2004/108/EG, 2000/14 EG, 2006/95/EG előirásoknak megfelel.

Mert hangteljesitményszint LwA 96,7 dB (A), garantalt hangteljesitményszint LwA 103 dB (A).

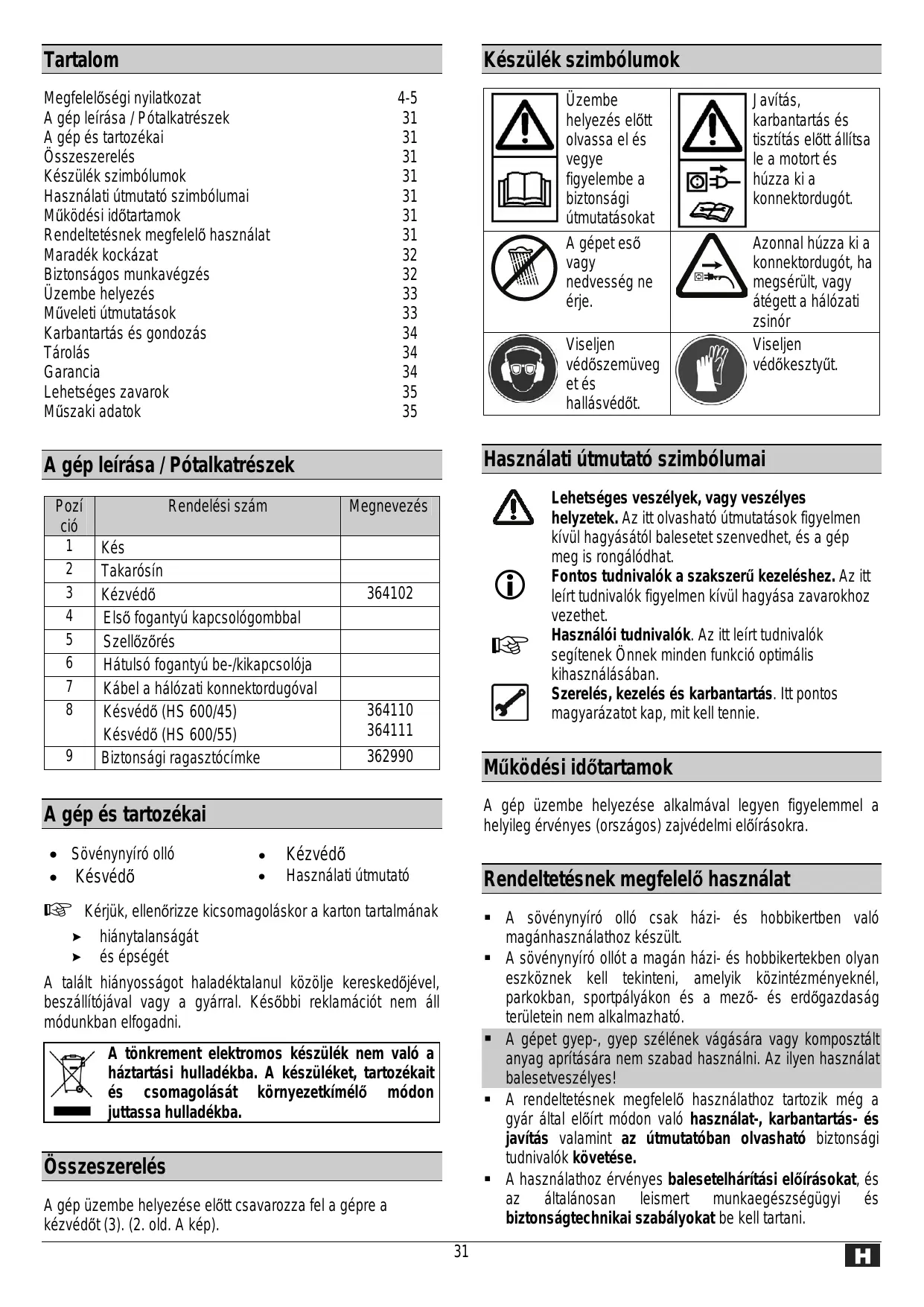

Megfelelo ségi nyilatkozat	4-5
A gép leírsa / Pótalkatrészek	31
A gép és tartozékai	31
Összeszerelés	31
Készülék szimbólumok	31
Használati útmutató szimbólumai	31
Működési időtartamok	31
Rendeltetésnek megfelelő használat	31
Maradék kockázat	32
Biztonságos munkavégzsés	32
Üzembe helyezés	33
Műveleti útmutatások	33
Karbantartás és gondozás	34
Tárolás	34
Garancia	34
Lehetséges zavarok	35
Műszaki adatok	35

A gép leírasa / Pótalkatrészek

Pozí ció	Rendelési szám	Megnevész
1	Kés
2	Takarósín
3	Kézvédő	364102
4	Első fogantyú kapcsológombbal
5	Szellőzőrés
6	Hátulsó fogantyú be-/kikapcsolója
7	Kábel a halózati konnektordugóval
8	Késvédő (HS 600/45)	364110
	Késvédő (HS 600/55)	364111
9	Biztonsági ragasztócme	362990

A gép és tartozékai

Sovénynyiró ollo

Kézvedő

Késvedó

Hasznalati utmutató

Kérjuk, Ellenőrizable kicsomagoláskor a karton tartalmának

hiánytalansagát
es epseget

A talált hiányosságot haladéktalanul közölje kereskedöjével, beszállitójával vagy a gyárral. Későbbi reklamációnt nem allmodunkban elfogadni.

A tönkrement elektramos keszülék nem való a háztartási hulladékba. A keszüléket, tartozékaités csomagolását környezetkimelő modon juttassa hulladékba.

Összeszerelés

A gép üzembe helyezése elött csavarozza fel a gépre a kězvedőt (3). (2. old. A kép).

Keszülk szimbólumok

Üzembe helyezés elǒtt olvassa el és vegye figyelembe a bíttonsági útmutatasokat	Javítás, karbantartás és tiszítás elǒtt állitsa le a motort és húzza ki a konnektordugót.
A gépet eső vagy nedvesség ne érje.	Azonnal húzza ki a konnektordugót, ha megsérült, vagy atógett a halózati zsinór
Viseljen védőssemüveg et és hallásvédőt.	Viseljen védőkesztyűt.

Hasznalati utmutató szimbólumai

Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvashato utmutatasok figyelmen kivül hagyásától balesetet szenvedhet, és a gép meg is rongálóhat.

Fontos tudnivalok a szakszer u kezeléshez. Az itt leirt tudnivalok figyelmen kivul hagyasa zavarokhoz gezethet.

Hasznaloi tudnivalok. Az itt leirt tudnivalok segitenek Onnek minded fungció optimalis khasznalasaban.

Szerelés, kezeles es karbantartás. Itt pontos magyarázatot kap, mit kell tennie.

Mukódési idóartamok

A gép üzembe helyezése alkalmával legyen figyelermmel a helyileg érvényes (országos) zajvédelmi előirásokra.

Rendeltetésnek megfelelo használat

• A sovénynyfro ollóCsak házi-és hobbikertben valo magánhasznalathoz keszült.
• A sovénynyíró olló t a magán házi- és hobbikertekben oyan eszköznek kell tekinteni, amelyik kozintézményekné, parkokban, sportpályák on és a mező- és erdőgazdaság területein nem alkalmazható.
  A gépet gyep-, gyep szélenek vágására vagy komposztált anyag aprítására nem szabad használi. Az ilyen használat balesetveszélyes!
  A rendeltétésnek megfelelo hasznalathoz tartozik meg a gyár által elóirt modon valo hasznalat-, karbantartás- és javitás valamint az utmutatóban olvashato biztonsági tudnivalok kovetese.

• A hasznalathoz érvényes balesetelhárítás előirásokat, és az általanosan leismert munkaegészsegügyi ésBiztonságtechnikai szabályokat be kell tartani.

• Minden ezektől eltérő hasznalat rendeltetésse ellentétesnek minősül. Az abból eredő károkér tgyár nem vállal szavatosságot. llyekor a felelosség egyedül a felhasznaló terheli.
  A sovénynyíró olló önkényes megvaltoztása abból eredő barmilyen kárra kizárja a vãllalt gyári szavatosságot

• A sovénynyíro ullócsak olyan személy szerszámozhatja, használatja és tarhatja karban, aké müveletekkel tisztaban van, és akit a velúk jráó veszényekre kioktattak. Karbantartást csak gyárunk, vagy az általunk megnevezett veðszolgálati mühely vegezhet.
• A gépet robbanásveszélyes környezetben nem szabad használni és esőnek kitenni nem szabad.
• Fémdarabokat (huzalok stb.) a vágando anyag közeléböő feltétlenül el kell távolítani.

Maradék kockázat

Még a rendeltétésnek megfelelo hasznalatnál és a felhasznalási cél altal meghatózott vonatkozo biztonsági szabályok megartása mellett isBizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkanal figyelembe veszi a „Biztonsági utmutatasok", a „Rendeltetésnek megfelelo hasznalat" és magának a hasznalati utmutatónak a leírasait.

Mindezek figylembe vetele és a kelő ovatosság segít a balesetek és sérülések megelőzésyen.

Munkadarab kicsapódo darabja balesetet okozhat.
Tóres es a késdarabok kicsapódasa.
- Balesetet okozhat a villanyaram egy szabalytalan csatlakoztatas eseten.
- Aramutes egy feszültseg alatt allo nyitott alkatresz megerintesekor.
- Halláskárosodás hallásvédő nélküli hosszabb munka esetében.

Továbbá minded megtét intézkedés ellenère is meglevő, nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

A gyartmany üzembe helyezese elott vegye figyelembe kovetkező utasításokat és az illetékes Szakmai balesetbiztositásí kényszeregyesulés balesetvedelmi elóirásait, illetve a mindenkori országban érvényes biztonsági rendelkezeseket, hogy saját magát és masokat a lehetséges sérülsektől megóvja.

ABiztonsagi eloirasokat adja tovabb azoknak akik a géppel dolgoznak.

Örize meg gondosan ezeket a biztonsági utmutatasokat.

• Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutato segitségevel.

• A gépet ne használja a rendeltetétól eltérő celra (lásd „Rendeltetésnek megfelelo hasznalat").

• Kerülje munka kozben a rendellenes testtartast. Ügyeljenarra, hogyBiztosan alljon, és mindenkor orizze meg egyensulyat.
  Legyen figyelmes. Figyeljenarra, amin dolgozik. Munkajat esszerüen hajtsa végre. A gépet ne használa olyankor amikor fáradt vagy drog, alkohol vagy gyogyszer hatása alatt all. A gép hasznalatanál ég egy figyelmetlen pillanat ahhoz, hogy sulyos balesetet szenvedjen.

• Viseljen munka kozben megfelelo munkaruhat:

• ne viseljen bó ruhát vagy ékszert, mert azokat a mozgó gépalkatrész beránthatja

• munkavedelmi kesztyut, csuszásmentes lábbelit
• hosszú haj eseten hajhaló

Viseljen szemelyes vedoruhat:

Vedoszemueg
Hallásvedelem

• Munkahelyi környezetét tartsa rendben! A rendetlenség baleset forrása lehet.
  Legyen figyemmel a kornyezeti hatasokra:

• A sovénynyíro ollot ne tegye ki csapadék hatásanak.

• A sövénynyíró ollót ne használá vizes vagy nedves környezetben.
  Csak jó látási viszonyok mellett dolgozzék.
• A sovénnyíro olló ne használja éghető folyadékok vagy -gázok kozelében.

A sovénnyiro ollot ne hagyja felugyelet nélkül.
18 év alatti személyek a sovénynyíro allot nem kezelhetik.
Tartson a munkahelyetöl tavol masokat.

Ne engedje, hogy a szerszámot vagy annak kabelét mas személy, foként gyermek megerintse.

Tartsa öket távol munkahelyétöl.

• Ne engedje a a gépet masoknak! Jobban ésBiztonságosabban dolgozik a megadott teljesitményartományon belül.
• A keszüléket ne terhelje tul! Jobban és biztonságosabban dolgozhat a megadott teljesitménytartományiban.
• Ne használjon olyan kěst, amelyik nem felel meg e használati utmutatóban megadott adatoknak.

Más szerszám és más tartozék hasznalata On szármá balesetveszényt okozhat.

• A gépet kapcsolja ki és húzza ki a konnektordugót az alábbi esetakben:

• javitasi mveleteknel

• karbantartásnál és tiszítátsnál
• zavarelhárításnál (ide tartozík a kés megszorulása is)
  Szalítás és tárolás

• A sovénynyíro ollótl valorávozás (még rovid idejú munkamegszakitásnál is)

• Apolja gondosan a sovénnyíro olóját:

Tartsa a szerszámokat élesen és tisztan, a jobb ésBiztonságosabb munka erdekében.
Tartsa olajtol es zsirtol mentesen a fogantyut.
Tartsa olajtol es zsirtol mentesen a fogantyut.

Ellenorizea gepet az esetleges serulesekre:

• A gép további hasznalata elött a biztonságiszerkezetek kifogástalan és rendeltetésüknek megfelelo mücködesét Ellenőrizze.
• Ellenőrizable, hogy a mozgó alkatrészek működése kifogástalan-e, vagy nincs-e valamelyik alkatrész megserülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesütenie kell a fúrész kifogástalan működése erdekében.
• A seruǐt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.

• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

• Ne hagyjon a gépben szerszámkulcsot!
  Bekapcsolás elött mindig Ellenőrizable, hogy kivette-e a gépból a kulcsot és a beallíto szerszámokat.

• A hasznalaton kivuli gépeket szaraz, leztart helyiségbentárolja, ahol ahhoz gyermekek hozza nem ferhetnek.

Elektromos biztonság

A csatlakozóvezéték kivitelezése IEC 60245 (H 07 RN-F) szerint legalább következő gezeték keresztmetszel

1,5 mm² 25 m-ig terjedő vezetékhossz esétén
2,5 mm² 25 m feletti gezetékhossz eseten

Védekezzék az áramütes ellen. Testével ne érjen hozza foldelt alkatrészhez.
- A kábelt ne használajr rendeltetésétól elteró celokra. A kábelt védje a hõsétól, olajtól és eles szelü tárgyaktól. A csatlakozó dugó a konnektorból ne a kábelnéf fogva húzza ki.
- A sovénynyíró ollót soha ne a halózati kabelnéf fogva vigye.
- Rendszeresen ellenorizze a sovénynyíro ollo kabelét és sérülse eseten cseréltesse ki a kabelt hozzaertő szakemberrel.
- A csatlakozó gezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
Ellenorizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
- Ne használjon hibás csatlakozó gezetéket
- SzabadbanCsakarraengedelyezettesmegfeleloenjelzett hosszabbito kabelthasznaljon
- Ne alkalmazzon ideiglenes elektramos csatlakozást.
Vedoszerkezet athidalni vagy hatastalanitani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatásat ill. javitásat hatóságilag

engedélyezett villanyszerelő szakember vagy kijelölt vevőszolgálatunk végezze. A helyi előírsokat különösene a védointézkedesek tekintetében figyemeble kell venni.

A gép más részein javitásokat csak maga a gyár, vagy egy általa megbizott szakcég végezhet.

MindigCsakeredeti tartozekot es kulon kiegészítésztabad felhasznalni.Maseredetu potalkatrész es egyeb tartozek hasznalata a felhasznalobalesetehez vezethet. Azilyen jellegu krokert a gyarnem vallal szavatossagot.

Uzembe helyezés

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszültseget. pl. 230
V-ot a rendelkezésre állo halózattal és a fúszt az elóirásnak
megfeleloen foldelt konnektorhoz csatlakoztassa.

Valtoaramu motor:

Schuko csatlakozó aljzatot használjon, 230 V halózati feszültseggel, hibaáram kapcsolóval és 10 Abiztositékkal felszerelve.

• Legalabb 1,5 mm² keresztmetszetú hálozati hosszabbíto kábelt használjon a csatlakoztatáshoz.

A hosszabbitó kábel feltevész

A dugós kapcsolat véletlen szétcsuszásanak

megakadályozására dugjaat a hosszabbitó kábelt egy hurokként a hatulso fogantyun (6) és helyezze rá a kábelfuggesztőre. Lásd 3 kép, C.

Bekapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolójat nem lehet be- kikapcsolni. A sérult kapcsolót haladéktalanul javittassa meg vagy cseréltesse kiarra alkalmas szakemberrel vagy a kijelölt vevőszolgállattal.

A sovénynyíró ollo kétkezes biztonsági kikapcsolóval rendelkezik, amely meggátolja az ollo véletlen bekapcsolódasát.

hátulso fogantyun (6) levő be-/kikapcsoló nyomja meg anakkor mastik kezével nyomja meg az elso fogantyun

(4) levő kapcsológombot, 2. oldal A ábra.

Kikapcsolás

A sovénynyíró olló kikapcsolásához engedje el a be-

/kikapcsolóvagyakapsológombot.

Múveleti utmutatások

A munka megkezdésé elott nézzen utána:

• Akadálymentes a munkaterület?
• A gépet addig nem szabad üzembe helyezni, mig el nem olvasta a hasznalati utmutatojat, minded utmutatast figyelembe nem vett és a gépet elöirásnak megfeleloen fel nem szerelte.
  Tartsa mindig tisztan a gep szellózonyilásait.
• Az allatokat zavarja el a sovénynyíro olló kozeléból, nehogy megserüljenek.

Munka a sövénnyíro olóval, 2 - 3. oldal, B - E abrák

A sövénynyíró olló tartsa mindkét kezevel testétólBiztonságos távolságra.

A hosszabbíto kabelnek a vágás alatt a sovénynyíro oló mogött kell lennie, hogy azt a kés el ne kaphassa, C. ábra
A sovénnyiro allot a kétoldalas késével elore- es hatra vagy ingamozgásokkal lehet masik helyre gezetni, D abra
- Először a sovény oldalait vágja, és csak utána vágja le a tetejét, E ábra
A sovényt alulról felfelé mozgással vágja.
- Trapézformá vágja a sovényt, B ábra.
- Feszütsen ki egy zsinórt a sovény mentén, ha a sovény felső élet egyenletesre kivanja beszabályozni.
- feltétlenül távolítson el minded idegen tárgyat a sovényból (pl. drótó), mert a sovénynyíró kés attól megsérülhet.

Mindig legyen figyelemmel a 32 ff. oldalBiztonsagi utmutatasaira.

Karbantartás és gondozás

Minden karbantartás és tiszítás előtt húzza ki a konnektordugót.

Karbantartáshoz és tiszításhoz felétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat.

Csak eredeti alkatreszt hasznaljon. Más eredetü alkatresz elore

Legyen figyelemmel a kovetkezokre, a sovényníró kés muködoképességénék megörzsésere:

• Minden mozgo alkatreszt rendszeresen tisztitson és olajozzon.

Tisztitsa, illetve szivassa le a szellózóréket.

A k'est soha ne vizzel tiszítsa korrozióveszély!

Kenéshez soha ne csapágyzsirt használjon!

Hasznaljon kornyezetkimel' olajt.

Tárolás

Húzza ki a konnektordugót.

A hasznalaton kivuli gepet szaraz, lezart helyisegben tárolja, olyan helyen ahol ahhoz gyermekek hozzá nem ferhetnek.
Hosszabb tárolás elott legyen figyelemmel a kovetkezokre, hogy fúreszének élettartamat meghosszabbitsa és lehetóve tegye a konnyü kezelését.

• végezzen alapos tisztlétást
• minded mozgo alkatrészt kenjen meg környezetkimelő olajjal

Kenéshez soha ne csapágyzsírt használjon!

Tolja rá a késvedó t a késre.

Garancia

Kérjuk a mellekelt garancianilatkozat figyelmbe vetelet

Lehetséges zavarok

Zavar	Lehetséges ok	Megszümtetés (húzza ki a konnektordugót)
A sövénynyíró nem mūködik.	Nincs áramellátásÁramkimaradáshibás hosszabbíto kábelHibás a biztosítékmotor vagy kapcsoló hibás	Ellenorizze az áramellátástEllenorizze az áramellátástEllenorizze a kábelt, a hibás kábelt tòbbé nehasználja.Cséréljen biztosítékA motort vagy a kapsolót ellenöriztesse vagyjavittassa meg szakemberrel.
A sövénynyíró megszakításokkalvág	Hibás a kábelBelső hibaBe-/kikapcsoló hibás	Ellenorizze az áramellátástGyárat, ill. arra illetékes vevösztolgálatokeresse fel.Gyárat, ill. arra illetékes vevösztolgálatokeresse fel.
A motor forog, a kés ally	Belső hiba	Gyárat, ill. arra illetékes vevösztolgálatokeresse fel.
A kés forróśodik	A kés életlenA kések hibásakHiányos kenés => surlódás	A kest eleztesseA kest cserélje kiOlajozza a kest
A motor bóg, a kés ally	A kések megszorulnak	Gegenstand entfernen

Muszaki adatok

Tipusmegnevezés	HS 600/45, HS 600/55
Modell	HS 600/45, HS 600/55
Motor teljesitménye P1	600 W
Hálózati feszültseg / Hálózati frekvencia	230 V~ / 50 Hz
Üresjárati fordulatszám n0	1600 min-1
Késhosszúság	510 mm, 620 mm
Vágashosszúság	440 mm, 540 mm
Késvastagság	1,5 mm
Göcs	16 mm
Kéz-kar vibrrációja az EN 1033/DIN 45675	avhw= < 2,141 m/s2
Zajteljesitmény szint Lwa (2000/14/EG Mûszaki elöírások szerint)	mört zajteljesitmény szint 96,7 dB (A)
	garantált zajteljesitmény szin 103 dB (A)
Hangnyomásszint LPA (2000/14/EG Mûszaki elöírások szerint)	83,7 dB (A)
Súly	körülbelül 2,80 kg, körülbelül 3,10 kg
Védettség	II

Sadržaj

Izjava o konformnosti 4-5
Opis stroja / Rezervni dijelovi 36
Sadrzajposiljke 36
Montaža 36
Simboli stoj / upute za uporabu 36
Vremena puštanja u pogon 36
Odgovarajuca namjenska primjena 36
Preostali rizici 37
Siguran rad 37
Pušanje u pigeon 38
Naputci za rad 38
Održavanje i njega 39
Skladišenje 39
Garancija 39
Mogué smetnje 40
Tehnički podatci 40
