HASZNÁLATI ÚTMUTATÓ HS 550-45 ATIKA

oldal 51 - 55 Kezelési utmutató - Biztonsági tudnivalók - Pótalkárészek

HR Škare zaživicu

H sajat felelosségere kijelenti, hogy a

Sövénnyíró ollo HS 550/55, HS 550/45 HS 550/55, HS 550/45tipus

amelyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkozo alapvetőBiztonsági és egészségügyi követelményeinek, valamint az egyéb vonatkozo 2004/108/EG, 2000/14 EG, 73/23/EWG előirasoknak megfelel.

Sövénnyíró oló
Kesvedo
Kézvedó
Hasznalati utmutató

Kérjuk, Ellenőrizable kicsomagoláskor a karton tartalmának

hiánytalanságát
es epsegét

A talit hiányosságot haladéktalanul kozolje kereskedőjével, beszállítójával vagy a gyárral. Késöbbi reklamációnt nem allmodunkban elfogadni.

A tönkrement elektramos készülék nem való a háztartási hulladékba. A készüléket, tartozékaités csomagolását környezetkímól mo don juttassa hulladékba.

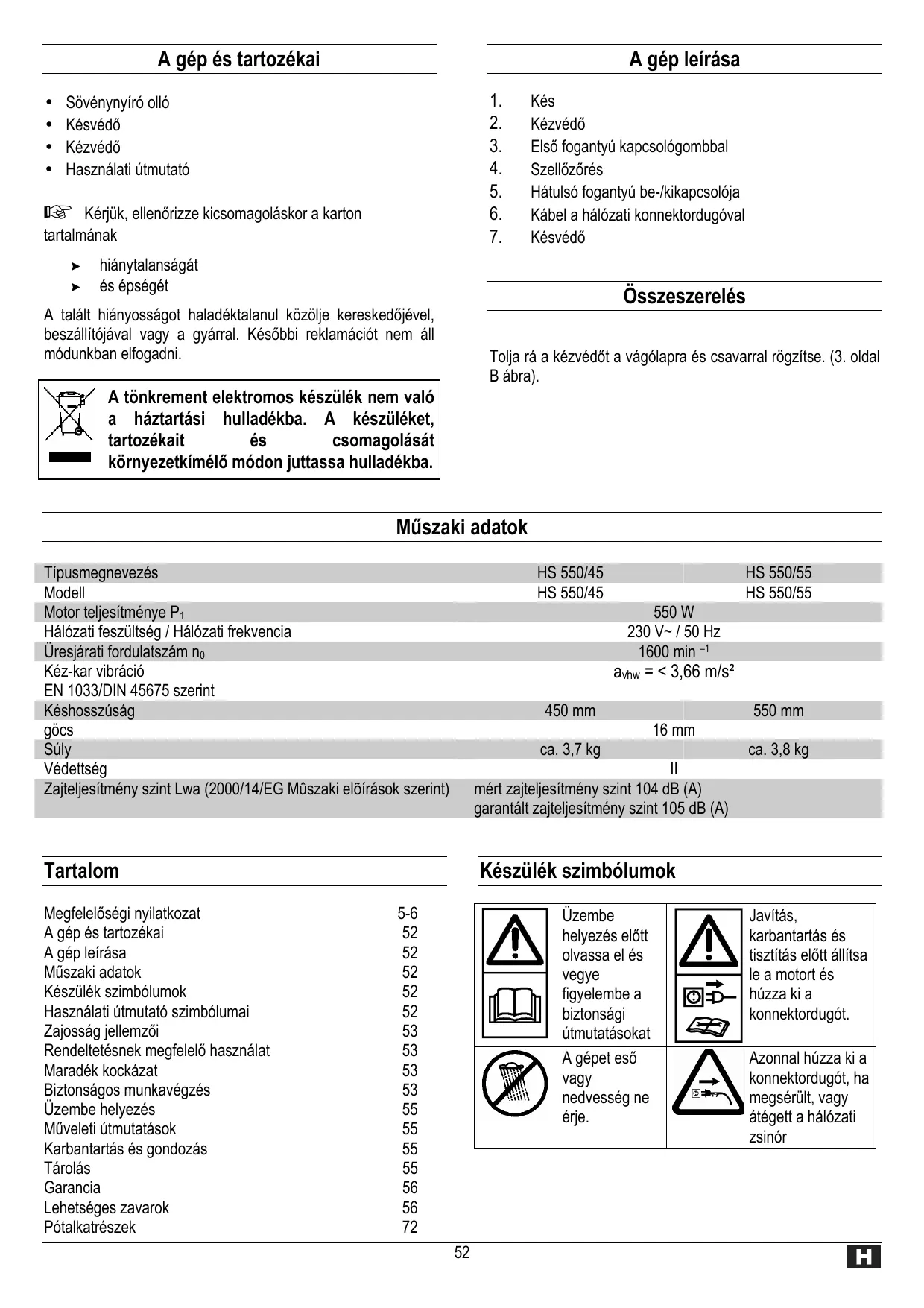

A gép leírasa

1. Kés
2. Kézvedő
3. Elso fogantyu kapcsologombbal
4. Szellözóres
5. Hátulso fogantyú be-/kikapcsolója
6. Kábel a halózati konnektordugóval
7. Késvedó

Összeszerelés

Tolja rá a kézvedöt a vágólapra és csavarral rogzítse. (3. oldal B ábra).

Muszaki adatok

Típusmegnevezés	HS 550/45	HS 550/55
Modell	HS 550/45	HS 550/55
Motor teljesitménye P1	550 W
Hálozati feszültseg / Hálozati frekvencia	230 V~ / 50 Hz
Üresjárati fordulatszám n0	1600 min-1
Kéz-kar vibrráció	avhw= < 3,66 m/s2
EN 1033/DIN 45675 szerint
Késhosszúság	450 mm	550 mm
göcs	16 mm
Súly	ca. 3,7 kg	ca. 3,8 kg
Védettség	II
Zajteljesitmény szint Lwa (2000/14/EG Mûszaki előirások szerint)	mört zajteljesitmény szint 104 dB (A)
	garantált zajteljesitmény szint 105 dB (A)

Tartalom

Megfeleloségi nyilatkozat 5-6
A gép és tartozékai 52
A gép leirasa 52
Muszaki adatok 52
Keszülk szimbólumok 52
Hasznalati utmutató szimbólumai 52
Zajossag jellemzoi 53
Rendeltetésnek megfelelo használat 53
Maradék kockázat 53
Biztonságos munkavégzs 53
Uzembe helyezés 55
Müveleti utmutatások 55
Karbantartás ésgondozas 55
Tárolás 55
Garancia 56
Lehetséges zavarok 56
Pótalkatrészek 72

Keszülk szimbólumok

Üzembe helyezés elätt olvassa el és vegye figyelembe a biztonsági útmutatásokat	Javítás, karbantartás és tiszítás elätt állítsa le a motort és húzza ki a konnektordugót.
A gépet és vagy nedvesség ne érje.	Azonnal húzza ki a konnektordugót, ha megsérült, vagy atógett a halózati zsinór

Hasznalati utmutató szimbólumai

Lehetséges veszelyek, vagy veszelyes helyzetek. Az itt olvashato utmutatasok figyelmen kivül hagyásátol balesetet szenvedhet, és a gép meg is rongálódhat.

Fontos tudnivalók a szakszerú kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyása zavarokhoz gezethet.

Hasznalói tudnivalok. Az itt leirt tudnivalok segitenek Önnek minded funkció optimális kihasznalásaban.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot kap, mit kell tennis.

Müködési idöartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi elóirásokra.

Zajosság jellemzői

A sovénynyíró használá tormál kivitelú késsel.

	Zajteljesitmény szint
mérve	LWA=104 dB(A)
garantált	LWA=105 dB(A)

Rendeltetésnek megfelelo használat

• A sövénynyíró olló csak házi- és hobbikertben való magánhasználathoz készült.
• A sövénynyíró allot a magán házi- és hobbikertekben oyan eszköznek kell tekinteni, amelyik bözintézményeknél, parkokban, sportpályák on és a mező- és erdoğanzáság terülein nem alkalmazható.
  A gépet gyep-, gyep szélének vágására vagy komposztált anyag aprítására nem szabad használni. Az ilyen használat balesetveszélyes!
  A rendeltétésnek megfelelo használatoz tartozik meg a gyár által elóirt modon valo használat-, karbantartás- és javítás valamint az utmutatóban olvashatóBiztonsági tudnivalók követése.
• A hasznalathoz érvényes balesetelhárítás előirasokat, és az általanosan leismert munkaegészségügyi ésBiztonságtechnikai szabályokat be kell tartani.
• Minden ezektól eltérő hasznalat rendeltetéssel ellentêtesnek minősül. Az abból eredő károkér tgyár nem vállal szavatosságot. llyekor a felelosség egyedül a felhasznaló terheli.
  A sovénynyíró olló önkényes megvaltoztatása abból eredő barmilyen kárra kizárja a vallalt gyári szavatosságot
  A sovénynyíro ollócsak olyan személy szerszámozhatja, használatja és tarthatja karban, aké mveletekkel

tisztaban van, és akit a velük járó veszélyekre kioktattak.
KarbantartástCsak gyárunk, vagy az általunk megnevezett
vevőszolgálati mühelynégezhet.

• A gépet robbanásveszélyes környezetben nem szabad használni és esőnek kitenni nem szabad.
• Fémdarabokat (huzalok stb.) a vágando anyag köléből feltétlenül el kell távolítani.

Maradék kockázat

Még a rendeltétésnek megfelelo használatnál és a felhasználasí cel által meghatározott vonatkozóBiztonsági szabályok megtartasa mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumma csökkentheti, ha a munkánál figyelembe veszi a „Biztonsági utmutatások", a „Rendeltétésnek megfelelo hasznalat" és magának a hasznalati utmutatónak a leírsait.

Mindezek figylembe vetele és a kelő ovatosság segít a balesetek és sérülések megelőzésében.

Munkadarab kicsapódo darabja balesetet okozhat.
Tóres és a késdarabok kicsapódása.
- Balesetet okozhat a villanyáram egy szabálytalan csatlakoztatás esétén.
- Aramütés egy feszültseg alatt áló nyitott alkatrész megérintéskor.
- Halláskárosodás hallásvédő nélküli hosszabb munka esetében.

Továbbá minded megtett intézkedés ellenère is meglevő, nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

A gyártmány üzembe helyezése elött vegye figylembe következő utasításokat és az illetékes Szakmai balesetbiztositási kényszeregyesülés balesetvédelmi elóirásait, illetve a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és masokat a lehetséges sérülésektól megóvja.

ABiztonsagi elorasokat adja tovabb azoknak akig a géppel dolgoznak.
Örizzeme gondosan ezeket aBiztonsagi utmutatasokat.

• Hasznalat el'tt ismerkedjek meg a géppel a hasznalati utmutato segitségével.
• A gépet ne használja a rendeltetétost ol terő celra (lásd „Rendeltetésnek megfelelo használat").
• Kerülje munka kozben a rendellenes testtartast. Ügyeljenarra, hogyBiztosan alljon, es mindenkor orizze megegyensúlyát.
  Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajat esszerüen hajtsa végre. A gépet ne használa olyankor amikor fáradt vagy drog, alkohol vagy gyógenszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

• Viseljen munka kozben megfelelo munkaruhat:

• ne viseljen bó ruhát vagy ékszert, mert azokat a mozgó gépalkatrész beranthatja

• munkavedelmi kesztyut, csuszásmentes lábbelit
• hosszú haj eseten hajhaló

Viseljen szemelyes védöruhát:

• védőszemüveg

• Munkahelyi környezetét tartsa rendben! A rendetlenség baleset forrása lehet.
  Legyen figyemmel a kornyezeti hatasokra:

A sovénnyiro ollot ne tegyke csapadek hatasanak.
- A sövénynyíró allót ne használá vizes vagy nedves környezetben.
Csak jó látási viszonyok mellett dolgozzék.
- A sovénnyíro ollóne használja éghető folyadékok vagy -gázok kozelében.

A sovénnyiro ollot ne hagyja felügeyelet nélkül.

18 év alatti személyek a sovénnyíro ollón nem kezelhetik.
Tartson a munkahelyetol tavol masokat.

Ne engedje, hogy a szerszámot vagy annak kabelét más személy, foként gyermek megérintse.

Tartsa öket távol munkahelyétöl.

• Ne engedje át a gépet masoknak! Jobban ésBiztonságosabban dolgozik a megadott teljesitményartományon belül.
• A keszüléket ne terhelje tuli! Jobban és biztonságosabban dolgozhat a megadott teljesíténytartományiban.
• Ne használjon oyan kést, amelyik nem feel meg e használati utmutatóban megadott adatoknak.

Más szerszám és más tartozék használata Ön száma ra balesetveszélyt okozhat.

A gépet kapcsolja ki és húzza ki a konnektordugót az alábbi esetekben:

• javitasi muveleteknel
• karbantartásnál és tiszítátsnál
• zavarelhárításnál (ide tartozik a kés megszorulása is)
  Szallitas es taroLas

• A sovénnyíró ollóól való távozas (még ròvid idejú munkamegszakításnál is)

• Apolja gondosan a sovénnyíro ollóját:

Tartsa a szerszámokat élesen és tisztan, a jobb ésBiztonságosabb munka érdekében.
Tartsa olajtol es zsirtol mentesen a fogantyut.
Tartsa olajtol es zsirtol mentesen a fogantyut.

Ellenorizze a gépet az esetleges séralésekre:

• A gép további használata elótt a biztonsági szerkezetek kifogástalan és rendeltetésüknek megfelelo muködését Ellenőrizze.
• Ellenőrizable, hogy a mozgó alkatrészek működése kifogástalan-e, vagy nincs-e valamelyik alkatrész megserülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden felételt teljesitenie kell a fúrész kifogástalan működése érdekében.

• A seruǐt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.

• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

• Ne hagyjon a gépben szerszámukulcsot!
  Bekapcsolás elött mindig Ellenőrizze, hogy kivette-e a gépból a kulcsot és a beallitó szerszámokat.
  A hasznalaton kivuli gepeket szaraz, lezart helyisegben tárolja, ahol ahhoz gyermekohozá nem ferhetnek.

ElettromosBiztonság

A csatlakozóvezéték kivitelezése IEC 60245 (H 07 RN-F) szerint legalább következő gezeték keresztmetszettel

1,5 mm² 25 m-ig terjedo gezetékhossz eseten
2,5 mm² 25 m feletti gezetékhossz esétén

Védekezzék az áramütés ellen. Testével ne érjen hozza foldelt alkatrészhez.
- A kábelt ne használjá rendeltetésétól elteró célokra. A kábelt védje a hósegtól, olajtól és éles szélu tárgyaktól. A csatlakozó dugó a konnektorból ne a kábelnéf fogva húzza ki.
A sovénnyíró olló soha ne a halózati kábelnéf fogva vigye.
- Rendszeresen ellenőrizable a sovénynyíró olló kábelét és sérülese eseten cseréltesse ki a kábelt hozzaertő szakemberrel.
A csatlakozó gezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
Ellenorizze rendszeresen a csatlakozó kabelt es ha megsérult, csereltesse ki.
Ne használjon hibás csatlakozó gezetéket
- SzabadbanCsakarraengedelyezettes megfeleloen jelzett hosszabbito kabelt hasznaljon
Ne alkalmazzon ideiglenes elektromos csatlakozast.
Védószerkezet áthidalni vagy hatástalanitani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektromos alkatrészeinek elektromos csatlakoztatasát ill. javitását hatósagilag engedélyezett villanyszerelő szakember vagy kijelölt vevószolgálatunk végezze. A helyi elóirásokat különösen a védointézkedesek tekintetében figyembe kell venni.

A gép más részein javitásokat csak maga a gyár, vagy egy általa megbizott szakcég végezhet.
MindigCsakeredeti tartozekot es kulon kiegesztest szabad felhasznalni.Maseredetu potalkatrsz es egyeb tartozek hasznalata a felhasznalobalesetevezeth. Azilyen jlelegu karokt a gyarnem vallal szavatossagot.

Uzembe helyezés

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszültseget. pl. 230 V-ot a rendelkezésre alló halózattal és a fürészt az elöirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.

Valtoaramu motor: Schuko csatlakozó aljatot használjon, 230 V halózati feszültseggel, hibaáram kapcsolóval és 10 A lomhaBiztositékkal felszerelve.
Legalabb 1,5 mm² keresztmetszetü halózati hosszabbíto kábelt használjon a csatlakoztatáshoz.

A hosszabbíto kábel feltevészé

A dugós kapcsolat véletlen szétcsuszásanak megakadályozására dugjaát a hosszabbíto kábelt egy hurokként a hátulso fogantyún és helyezze rá a kábethfuggesztőre. Lásd 4 kép, C.

Bekapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérult kapcsolót haladéktalanul javittassa meg vagy cseréltesse kiarra alkalmas szakemberrel vagy a kijelölt vevőszolgállattal.

A sovénynyíró oló kétkezes biztonsági kikapcsolóval rendelkezik, amely meggátolja az oló véletlen bekapcsolódását.

A hátulso fogantyún (5) levő be-/kikapcsolót nyomja meg és ugyanakkor mastik kezével nyomja meg az elso fogantyún (3) levő kapcsológombot, 3. oldal A ábra.

Kikapcsolás

A sövénynyíró olló kikapcsolásához engedje el a be-/kikapcsoló vagy a kapcsológombot.

Múveleti utmutatások

A munka megkezdésé elott nézzen utána:

• akadálymentes a munkaterület?
• A gépet addig nem szabad üzembe helyezni, mig el nem olvasta a hasznalati utmutatóját, minded utmutatást figyelerme bem vett és a gépet elöirásnak megfeleloen fel nem szerelte.
• Az allatokat zavarja el a sovénynyíró olló kozeléból, nehogy megsérüljenek.

Munka a sövénnyíró olóval, 4. oldal, C - D ábrák

A sövénynyíró ollót tartsa mindkét kezevel testétólBiztonságos távolságra.

A hosszabbíto kábelnek a vágás alatt a sovénynyíro oló mogöttt kell lennie, hogy azt a kés el ne kaphassa, C. ábra
A sovénynyró olló t a kétoldalias késével elore- és hátra vagy ingamozgásokkal lehet masik helyre gezetni, D ábra
- Elóször a sövén y oldalait vágja, és csak utána vágja le a tetejét, E ábra
A sovényt alulról felfelé mozgással vágja.
- Trapézformá vágja a sövényt, Fábra

• Feszütsen ki égy zsinórt a sövén mentén, ha a sövén felső élet egyenletesre kivánja beszabályozni.
• feltétlenül távolitson el(AP) idegen tárgyat a sovényból (pl. drótó), mert a sovényníró kés attol megsérülhet.

Mindig legyen figyelemmel a 53 ff. oldalBiztonsagi utmutatasaira.

Minden karbantartás és tiszítás elótt húzza ki a konnektordugót.

Karbantartáshoz és tiszításhoz felétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat.

Csak eredeti alkatrészt használjon. Más eredetú alkatrész elore

Legyen figyelemmel a kovetkezokre, a sovényníró kés muködoképességénék megörzsésere:

• Minden mozgo alkatrészt rendszeresen tisztítson és olajozzon.
  Tisztítsa, illetve szívassa le a szellózörseket.
  A kěst soha ne vízzel tiszítsa korrozióveszély!

Kenéshez soha ne csapágyzsírt használjon!

Használjon környezetkímélo olajt.

Tárolás

Húzza ki a konnektordugót.

A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen ahol ahhoz gyermekek hozza nem ferhetnek.
■ Hosszabb tárolás elött legyen figyelemmel a következőkre, hogy füreszények élettartamát meghosszabbitsa és lehetővetegeye a konnyú kezelését.

• végezzen alapos tisztlétast
• minded mozgo alkatreszt kenjen meg környezetkimelő olajjal

Kenéshez soha ne csapágyzsírt használjon!

Tolja rá a késvedó t a késre.

Garancia

A gépre a gép megvasárlásától számított két éves garanciát vállalunk, és pedig anyaghibatól vagy gyártásí hibától eredő károkra.
A szakszer'tlen kezelésból vagy a keszülék visszaküldese alkalmával a nem megfelelo csomagolásból, illetve a használati utmutató figyelmen kívül hagyásaból származó hibára, a garancia nem érvényes. A hibás alkatrészt kérjuk, külde be bérmentesítve gyárunkhoz. Az alkatrész-küldés djmentességét cegünk donti el.
A keletkezett garancialis munkakat cegunk, vagy egy altalunk megbizott szerviz hajtja vegre. Ahhoz, hogy egy garancialis hibat mas ceg javitson meg, kifejezett elozetes hozzajarulasunk szukséges.
A garancia nem terjed ki a kés normális elhasználodására.
Garanciátcsakeredetipótalkatreszhasznalataesetén szolgaltatunk.
A muszaki fejlódes érdekében a valtoztatás jogát fenntartjuk.

Lehetséges zavarok

Zavar	Lehetséges ok	Megszümtetés (húzza ki a konnektordugót)
A sövénynyíró nem mûködik.	Nincs áramellátásÁramkimaradáshibás hosszabbíto kábelHibás a biztosítékmotor vagy kapcsoló hibás	Ellenörizze az áramellátástEllenörizze az áramellátástEllenörizze a kábelt, a hibás kábelt tòbbe nehasználja.CseréljenBiztosítékotA motort vagy a kapsoló ellenöriztesse vagyjavittassa meg szakemberrel.
A sövénynyíró megszakításokkalvág	Hibás a kábelBelső hibaBe-/kikapcsoló hibás	Ellenörizze az áramellátástGyárat, ill. arra illetékes vevõszolgálatokeresse fel.Gyárat, ill. arra illetékes vevõszolgálatokeresse fel.
A motor forog, a kés ally	Belső hiba	Gyárat, ill. arra illetékes vevõszolgálatokeresse fel.
A kés forróśodik	A kés életlenA kések hibásakHiányos kenés => sūrólás	A kest éleztesseA kest cserélje kiOlajozza a kest
A motor bóg, a kés ally	A kések megszorulnak	Gegenstand entfernen
