BEDIENUNGSANLEITUNG HS 550-45 ATIKA

Seite 6-10 Bedienungsanleitung - Sicherheitshinweise - Ersatzteile

GB Hedge trimmer

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt

Heckenschere HS 550/55, HS 550/45 Typ HS 550/55, HS 550/45

auf die sich diese Erklärung bezieht, den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlädigen Richtlinien 2004/108/EG, 2000/14 EG, 73/23/EWG entsprechen.

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

prohlasujesevsiodpovednosti,zevyrobek

Nüzky naživy plot HS 550/55, HS 550/45 typ HS 550/55, HS 550/45

A. Pollmeier, Geschäftsführung

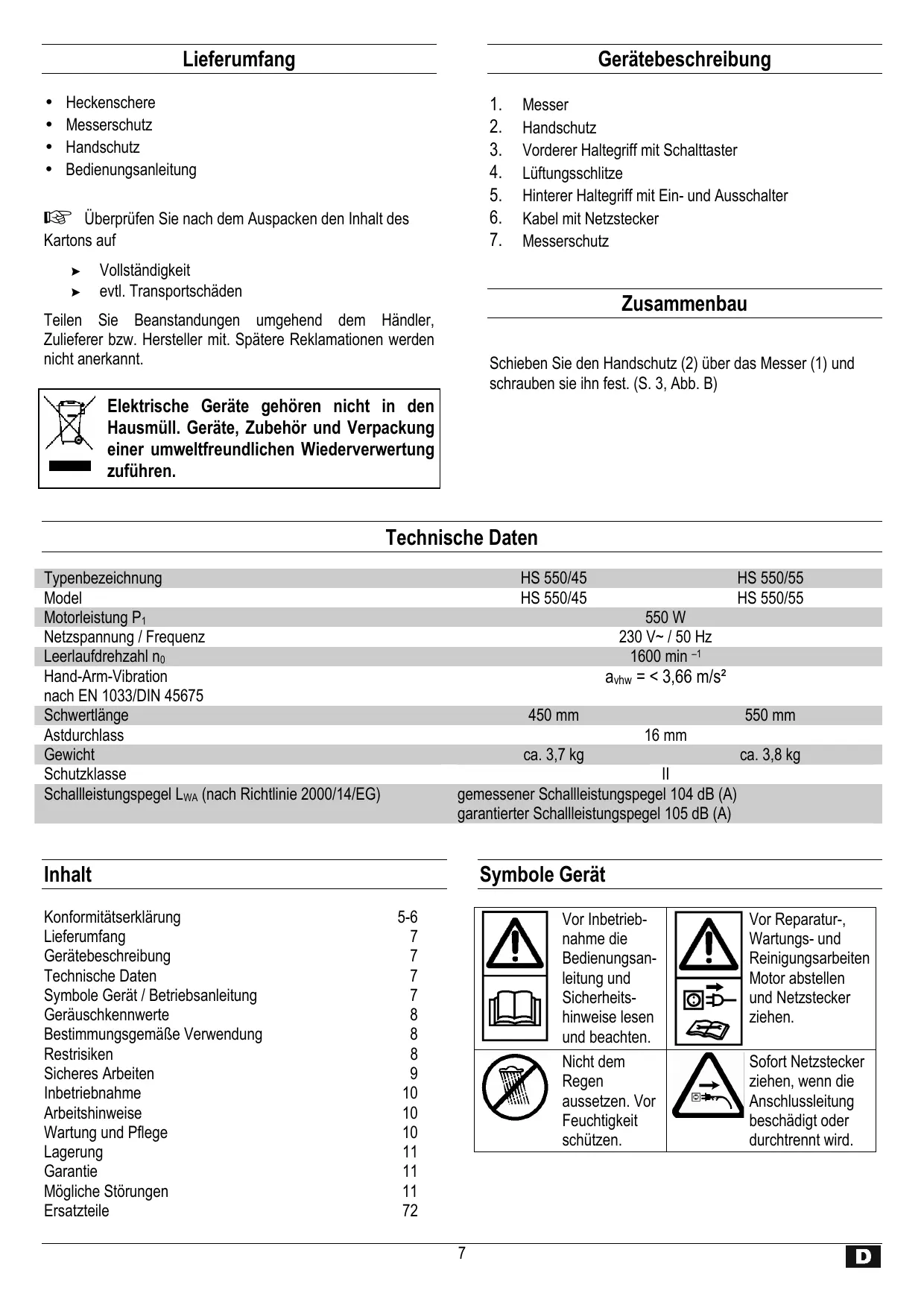

Lieferumfang

Heckenschere
- Messerschutz
- Handschutz
Bedienungsanleitung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gerätebeschreibung

1. Messer
2. Handschutz
3. Vorderer Haltegriff mit Schalttaster
4. Luftungsschlitze
5. Hinterer Haltegriff mit Ein- und Ausschalter
6. Kabel mit Netzstecker
7. Messerschutz

Zusammenbau

Schieben Sie den Handschutz (2) über das Messer (1) und schrauben sieihn fest. (S. 3, Abb. B)

Technische Daten

Typenbezeichnung	HS 550/45	HS 550/55
Model	HS 550/45	HS 550/55
Motorleistung P1	550 W
Netzspannung / Freqenz	230 V~ / 50 Hz
Leerlaufdrehzahl n0	1600 min-1
Hand-Arm-Vibration	avhw = < 3,66 m/s2
nach EN 1033/DIN 45675
Schwertlänte	450 mm	550 mm
Ast Durchlass	16 mm
Gewicht	ca. 3,7 kg	ca. 3,8 kg
Schutzklasse	II
Schalleistungspegel LwA (nach Richtlinie 2000/14/EG)	gemessener Schalleistungspegel 104 dB (A)
	garantieter Schalleistungspegel 105 dB (A)

Inhalt

Konformitätserklung 5-6
Lieferumfang 7
Gerätebeschreibung 7
Technische Daten 7
Symbole Gerät/Betriebsanleitung 7
Gerauschkennwerte 8
Bestimmungsgemäß Verwendung 8
8
SicheresArbeiten 9
Inbetriebnahme 10
Arbeitshinweise 10
Wartung und Pflege 10
Lagerung 11
Garantie 11
Mögliche Störungen 11
Ersatzteile 72

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheits-hinweise lesen und beachten.	Vor Reparatur-, Wartungs- und Reinigungserbeiten Motor abstellen und Netzsteckerziehen.
Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.	Sofort Netzsteckerziehen, wenn die Anschlussleitung beschadigt oder durchtrennet wird.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit der Heckeschere. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Heckenschere führen.

Benutzerhinweise. Diese Hinweise themselves, alle Funktionen der Heckenschere optimal zu nutzen.

Montage, Bedienung und Wartung der Heckenschere. Hier wird Ohnen genau erklär, was Sie tun,müssen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Heckenscheren in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Gerauschkennwerte

DIN EN ISO 3744; 11/95, DIN EN 11201

Einsatz der Maschine als Heckenschere mit seriennägsem Messer.

	Schalleistungspegel
gemessen	LWA=104 dB(A)
garantiert	LWA=105 dB(A)

Bestimmungsgemäß Verwendung

Die Heckenschere ist nur für die Privateutzung im Hausund Hobbygarten bestimmt.
- Als Heckenschere für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden.
Das Gerätarf nicht zum Schneiden von Rasen, Rasenkanten oder zum Zerkleinern für das Kompostieren genutzt werden. Es besteht Gefahr von Verletzungen!
- Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Die geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regel sind einzuhalten.
Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risikoträgt allein der Benutzer.
Eigenmächtige Veränderungen an der Heckenschere schließene Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
Die Heckenscherearfur vonPersonengerustet,genutzt und gewartetwerden，die damitvertrautundüber die Gefahren unterrichtet sind.Instandsetzungsarbeitendurfen nur durchunsbzw.durchvonunsbenannte Kundendienststellen durchgefuhrtwerden.
Die Maschinearf nicht in explosionsgefahrder Umgebung verwendet oder dem Regen ausgesetzt werden.
- Metalteile (Drahte etc.) sind aus dem zu schneiden Material unbedingt zu entfern.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnenriotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzung durch weggeschleuderte Werkstückeile.
  Bruch und Herausschleudern von Messerstücken.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeitsen

! Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.

• Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung").

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen

Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden
  Gummihandschuhe und rutschfestes Schuhwerk sind empfehlenswert
  ein Haarnetz bei langen Haaren

Tragen Sie persönliche Schutzkleidung:

Schutzbrille

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungseinflüsse:

• Setzen Sie die Heckenschere nicht dem Regen aus.

• Verwenden Sie die Heckenschere nicht in feuchter oder nasser Umgebung.
• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen

• Verwenden Sie die Heckenschere nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

• Lassen Sie die Heckenschere nie unbeaufsichtigt..

• Personen unter 18 Jahren dürfen das Gerät nicht bedieren.
• Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.
Halten Sie sie von Ihrem Arbeitsbereich fern.

• Überlasten Sie die Maschine nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen konnte.
• Verwenden Sie keine Messer die nicht den angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

Der Gebrauch anderer Werkzeuge und andere,ömrs kann eine Verletzungsgefahr für Sie bedeuten.

• Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten

• Beseitigung von Störungen (dazu gehört auch das Blockieren der Messer)
  Transport und Lagerung

• Verlassen der Heckenschere (auch bei kurzzeitigen Unterbrechungen)

• Pflegen Sie ihre Heckenschere mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um better und richerer arbeiten zu können.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb der Heckenschere sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nichts anderes in der Gebrausanweisung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Lassen Sie keine Werkzeugschlüssel stecken!
  Überprüfen Sie stets vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

• 1,5 ~mm^2 bei Kabellange bis 25 ~m
• 2,5 ~mm^2 bei Kabellänge über 25 ~m

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
Tragen Sie das Gerät niemals an der Anschlussleitung.
- Kontrollieren Sie regelmäßig das Kabel der Heckenschere und halten Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
- Beim Verlegen der Anschlussleitung darauf auf achten, dass sie nicht stört, gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisieren Elektroanschlüsse einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
Schlieben Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie die Heckenschere an die entsprechende und vorschriftsmäßige geerdete Steckdose an.

Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge.

• Verwenden Sie Anschluss- bzw. Veränderungskabel mit einem Aderquerschnitt von mindestens 1,5 ~mm^2

Anbringen des Verlängerungskabels

Um ein unbeabsichtiges Lösen der Steckverbindung zu

verhindern, stecken Sie das Verlängerungskabel als Schlaufedurch die Öffnung im hinteren Haltegriff und legen Sie sie über die Kabelaufhängung. Seite 4 Abb. C.

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten{lsst. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Die Heckenschere besitzt eine Zweihand-Sicherheitsabschaltung, die ein unbeabsichtigtes Einsatzverhindert.

Den Ein-/Ausschalter am hinteren Haltegriff (5) drucken

und gleichzeitig mit der anderen Hand den Schalttaster am vorderen Haltegriff (3) betätigten, Seite 3, Abb. A.

Ausschalten

Zum Ausschalten des Gerätes den Ein-/Ausschalter oder den Schalttaster loslassen.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgenden:

Arbeitsplatz aufgeräumt?
- Sie dürfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!
- Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.

Arbeiten mit der Heckenschere, Seite 4, Abb. C-F

Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

• Das Verlängerungskabel muss während des Schneidens hinter der Heckenschere bleiben, damit es nicht von den Messern erfasst werden kann.
  Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden.
• Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.
  Die Hecke von unten nach oben schneiden.
• Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen.
• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Messer der Heckenschere beschädigen können.

Beachten Sie auf jeder Fall die Sicherheitshinweise auf S. 8 ff.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsrarbeit Netzsteckerziehen

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Beachten Sie folgenden, um die Funktionsfähigkeit der Heckenschere zu erhalten:

• Reinigen und ölen Sie regelmäßige alle beweglichen Teile.
  Die Lüftungsschlitze säubern, bzw. absaugen.
  Reinigen Sie die Messer nie mit Wasser Korrosionsgefahr!

Niemals Fett verwenden!

Verwenden Sie umweltverträgliches Öl.

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
- Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Heckenschere zu verlangern und ein leichtgangiges Bedieren zu gewährleisten:

• Führn Sie eine gründliche Reinigung durch.
• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

Niemals Fett verwenden!

Schieben Sie den Messerschutz auf das Messer.

Garantie

Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers und bereits für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind.

Für Schäden, die durch unsachgemäße Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto-bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.

Anfallende Garantiarbeiten werden von uns oder einer von uns autorisierten Servicestelle ausgeführrt. Es besteht unserer ausdrücklichen Genehmigung, die Behebung des Garantie-schadens von einer anderen Firma vornehen zu halten.

Die Garantie erstreckt sich nicht auf den normalen Verschleiber der Messer.

Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.

Änderungen, die dem technischen Fortschrift dienen, behalten wir uns vor.

Bei Fragen: Tel. 0 23 82 / 8 92 - 58

-65

Mögliche Störungen

Störung	Mögliche Ursache	Beseitigung (Netzsteckerziehen)
Heckenschere lauft nicht.	·Kein Strom ·Stromausfall ·Veränderungskabel defekt ·Sicherung defekt ·Motor oder Schalter defekt	·Stromversorgung prüfen ·Stromversorgung prüfen ·Kabel überprüften, defekte Kabel nicht mehr benutzen ·Sicherung wechseln ·Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüften oder reparieren setzen.
Heckenschere schneidet mit Unterbrechungen	·Kabel defekt ·Internet Fehler ·Ein-/Aussalter defekt	·Stromversorgung prüfen ·Hersteller, bzw. zuständige Kundendienst-elle aufsuchen ·Hersteller, bzw. zuständige Kundendienst-elle aufsuchen
Motor lauft, Messer bleiben stehen	·Internet Fehler	·Hersteller, bzw. zuständige Kundendienst-elle aufsuchen
Messer werden heiß	·Messer sind stumpf ·Messer sind defekt ·Fehlende Schmierung → Reibung	·Messer schäfen setzen ·Messer austauschen ·Ölen der Messer
Motor brumm, Messer bleiben stehen	·Messer blockieren	·Gegenstand entfernen

Extent of delivery

• Hedge trimmer
  Knife protection
• Hand guard
• Operating manual

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

Dra ut nätkontakten.

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

DIN EN ISO 3744; 11/95, DIN EN 11201

Schinkelstraße 97, D-59227 Ahlen • Postfach 21 64, D-59209 Ahlen

Telefon [phone] / 8 92 - 0 • Telefax +49 (0) 23 82 / 8 18 12

E-mail: : [e-mail] • Internet: www.atika.de
