BEDIENUNGSANLEITUNG HS 710-61 ATIKA

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Hedge trimmer

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt

Heckenschere HS 710/61 Typ HS 710/61

auf die sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien 2004/108/EG, 2000/14 EG, 73/23/EWG entsprechen.

Gemessener Schallleistungspegel L_WA 100,2 dB (A) und garantierter Schallleistungspegel L_WA 103,2 dB (A).

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

A. Pollmeier, Geschäftsführung

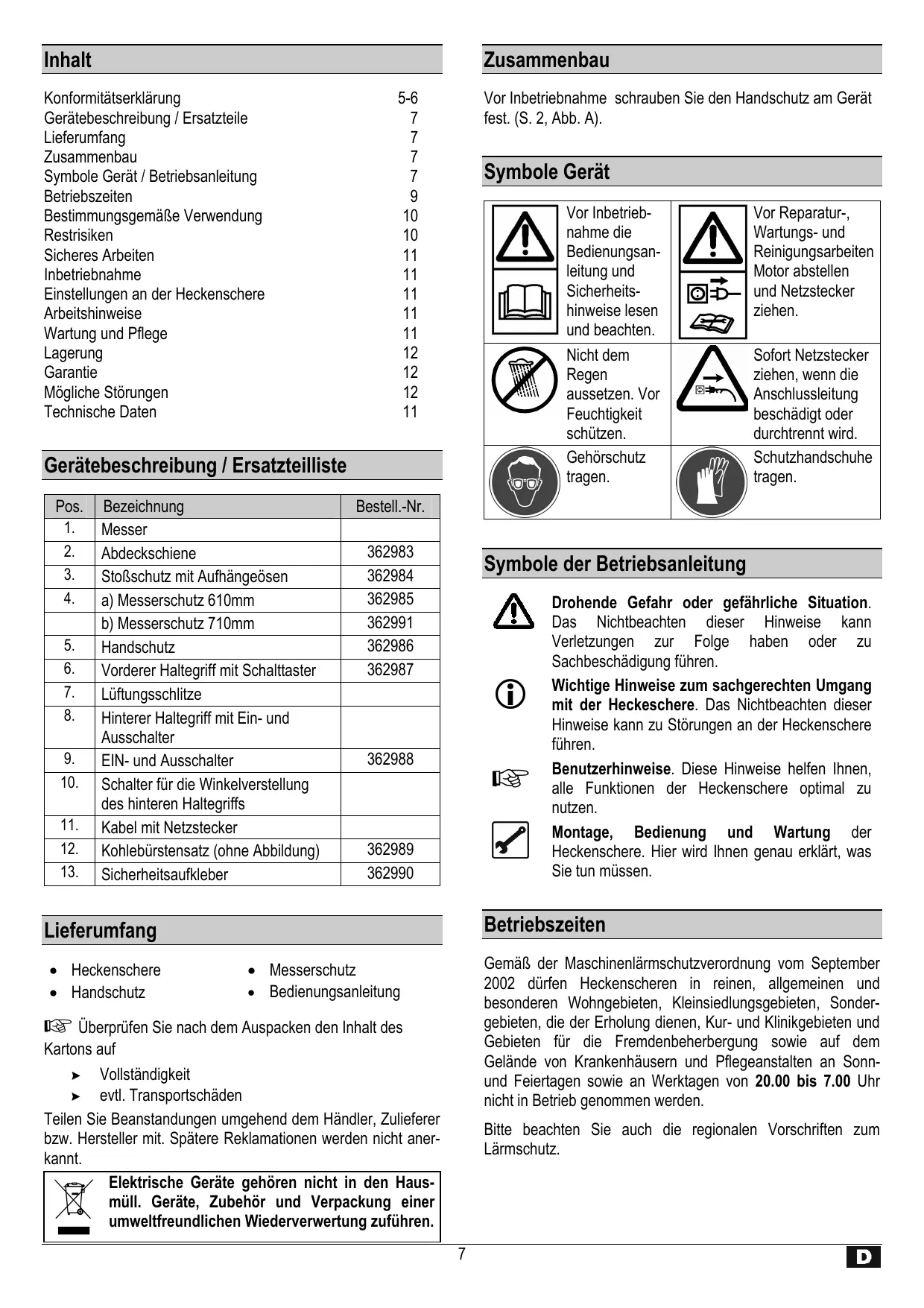

Inhalt

Konformitätserklärung	5-6
Gerätebeschreibung / Ersatzteile	7
Lieferumfang	7
Zusammenbau	7
Symbole Gerät / Betriebsanleitung	7
Betriebszeiten	9
Bestimmungsgemäße Verwendung	10
Restrisiken	10
Sicheres Arbeiten	11
Inbetriebnahme	11
Einstellungen an der Heckenschere	11
Arbeitshinweise	11
Wartung und Pflege	11
Lagerung	12
Garantie	12
Mögliche Störungen	12
Technische Daten	11

Gerätebeschreibung / Ersatzteilliste

Pos.	Bezeichnung	Bestell.-Nr.
1.	Messer
2.	Abdeckschiene	362983
3.	Stoßschutz mit Aufhängeösen	362984
4.	a) Messerschutz 610mm	362985
	b) Messerschutz 710mm	362991
5.	Handschutz	362986
6.	Vorderer Haltegriff mit Schalttaster	362987
7.	Lüftungsschlitze
8.	Hinterer Haltegriff mit Ein- und Ausschalter
9.	EIN- und Ausschalter	362988
10.	Schalter für die Winkelverstellung des hinteren Haltegriffs
11.	Kabel mit Netzstecker
12.	Kohlebürstensatz (ohne Abbildung)	362989
13.	Sicherheitsaufkleber	362990

Lieferumfang

• Heckenschere

• Handschutz

• Messerschutz

• Bedienungsanleitung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Zusammenbau

Vor Inbetriebnahme schrauben Sie den Handschutz am Gerät fest. (S. 2, Abb. A).

Symbole Gerät

	Vor Inbetriebnahme die Bedienungsanleitung und Sicherheits-hinweise lesen und beachten.		Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.
	Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.		Sofort Netzstecker ziehen, wenn die Anschlussleitung beschädigt oder durchtrennt wird.
	Gehörschutz tragen.		Schutzhandschuhe tragen.

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit der Heckeschere. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Heckenschere führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen der Heckenschere optimal zu nutzen.

Montage, Bedienung und Wartung der Heckenschere. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Heckenscheren in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Bestimmungsgemäße Verwendung

■ Die Heckenschere ist nur für die Private Nutzung im Haus- und Hobbygarten bestimmt.
- Als Heckenschere für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden.
- Das Gerät darf nicht zum Schneiden von Rasen, Rasenkanten oder zum Zerkleinern für das Kompostieren genutzt werden. Es besteht Gefahr von Verletzungen!
- Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
■ Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
- Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.
■ Eigenmächtige Veränderungen an der Heckenschere schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
- Die Heckenschere darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
■ Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.
■ Metallteile (Drähte etc.) sind aus dem zu schneiden Material unbedingt zu entfernen.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

■ Verletzung durch weggeschleuderte Werkstückteile.
■ Bruch und Herausschleudern von Messerstücken.
■ Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
■ Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
- Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

- Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.

- Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen

■ Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

• Gummihandschuhe und rutschfestes Schuhwerk sind empfehlenswert
  — ein Haarnetz bei langen Haaren

• Tragen Sie persönliche Schutzkleidung:

• Schutzbrille

- Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

■ Berücksichtigen Sie Umgebungseinflüsse:

— Setzen Sie die Heckenschere nicht dem Regen aus.
- Verwenden Sie die Heckenschere nicht in feuchter oder nasser Umgebung.
– Arbeiten Sie nur bei ausreichenden Sichtverhältnissen
- Verwenden Sie die Heckenschere nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

■ Lassen Sie die Heckenschere nie unbeaufsichtigt..

- Personen unter 18 Jahren dürfen das Gerät nicht bedienen.

■ Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

- Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

- Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

■ Verwenden Sie keine Messer die nicht den angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

⚠️ Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

■ Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  — Wartungs- und Reinigungsarbeiten
• Beseitigung von Störungen (dazu gehört auch das Blockieren der Messer)
• Transport und Lagerung
• Verlassen der Heckenschere (auch bei kurzzeitigen Unterbrechungen)

■ Pflegen Sie Ihre Heckenschere mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
  — Halten Sie Handgriffe trocken und frei von Öl und Fett.
  — Befolgen Sie die Wartungsvorschriften.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

■ Lassen Sie keine Werkzeugschlüssel stecken!
Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.
- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

■ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

• 1,5 mm² bei Kabellänge bis 25 m
• 2,5 mm ^2 bei Kabellänge über 25 m

■ Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
■ Tragen Sie das Gerät niemals an der Anschlussleitung.
- Kontrollieren Sie regelmäßig das Kabel der Heckenschere und lassen Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
- Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht stört, gequetscht, geknickt und die Steckverbindung nicht nass wird.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.

■ Verwenden Sie keine defekten Anschlussleitungen.
■ Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
■ Keine provisorischen Elektroanschlüsse einsetzen.
- Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
■ Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme

Netzanschluss

Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schließen Sie die Heckenschere an die entsprechende und vorschriftsmäßig geerdete Steckdose an.

Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge.

■ Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5 mm²

Anbringen des Verlängerungskabels

Um ein unbeabsichtigtes Lösen der Steckverbindung zu indern, stecken Sie das Verlängerungskabel als Schlaufe h die Öffnung im hinteren Haltegriff und legen Sie sie über Kabelaufhängung. Seite 4 Abb. D.

Einschalten

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Die Heckenschere besitzt eine Zweihand-Sicherheitsabschaltung, die ein unbeabsichtigtes Einschalten verhindert.

Den Ein-/Ausschalter am hinteren Haltegriff (8) drücken gleichzeitig mit der anderen Hand den Schalttaster ameren Haltegriff (6) betätigen, Seite 2, Abb. A.

Ausschalten

Zum Ausschalten des Gerätes den Ein-/Ausschalter oder den Schalttaster loslassen.

Einstellungen an der Heckenschere

Haltegriff drehen, Seite 3 Abb. B

Der Haltegriff kann in 5 Arbeitspositionen eingestellt werden (45°-Raster)

1. Während des Verstellens kann der Ein-/Ausschalter am hinteren Haltegriff (8) nicht betätigt werden.
2. Die Heckenschere am vorderen Haltegriff (6) festhalten, Seite 3, Abb. B.
3. Schieben Sie den Schalter (10) nach hinten.
4. Der hintere Haltegriff (8) kann in die gewünschte Position gedreht werden.
5. Den Schalter (10) loslassen und darauf achten, dass er einrastet. Der Haltegriff ist fixiert.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgendes:

■ Arbeitsplatz aufgeräumt?
- Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!
■ Halten Sie immer die Lüftungsschlitze sauber.
■ Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.

Arbeiten mit der Heckenschere, Seite 4, Abb. D – G

Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

• Das Verlängerungskabel muss während des Schneidens hinter der Heckenschere bleiben, damit es nicht von den Messern erfasst werden kann. Abb. D
  ■ Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden. Abb. G
  ■ Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.
  ■ Die Hecke von unten nach oben schneiden.
  ■ Schneiden Sie die Hecke trapezförmig, Abb. C.
• Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen.
• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Messer der Heckenschere beschädigen können.

Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen reduzieren:

• durch kräftige, warme Arbeitshandschuhe
• Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen)

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 8 ff.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit Netzstecker ziehen

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Beachten Sie folgendes, um die Funktionsfähigkeit der Heckenschere zu erhalten:

■ Reinigen und ölen Sie regelmäßig alle beweglichen Teile.
■ Die Lüftungsschlitze säubern, bzw. absaugen.
Reinigen Sie die Messer nie mit Wasser

→ Korrosionsgefahr!

Niemals Fett verwenden!

Verwenden Sie umweltverträgliches Öl.

Lagerung

Netzstecker ziehen.

■ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
■ Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Heckenschere zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:
– Führen Sie eine gründliche Reinigung durch.
- Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

Niemals Fett verwenden!

Schieben Sie den Messerschutz auf das Messer.

Garantie

• Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Händlers und zwar für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind.
• Für Schäden, die durch unsachgemäße Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.
• Anfallende Garantiearbeiten werden von uns oder einer

von uns autorisierten Servicestelle ausgeführt.

• Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Garantieschadens von einer anderen Firma vornehmen zu lassen.
  • Die Garantie erstreckt sich nicht auf den normalen Verschleiß der Messer.
• Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.
• Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor.

Mögliche Störungen

Störung	Mögliche Ursache	Beseitigung (Netzstecker ziehen)
Heckenschere läuft nicht.	Kein StromStromausfallVerlängerungskabel defektSicherung defektMotor oder Schalter defekt	Stromversorgung prüfenStromversorgung prüfenKabel überprüfen, defekte Kabel nicht mehr benutzenSicherung wechselnMotor oder Schalter von einer konzessionierten Elektrofachkraft überprüfen oder reparieren lassen.
Heckenschere schneidet mit Unterbrechungen	Kabel defektInterner FehlerEin-/Ausschalter defekt	Stromversorgung prüfenHersteller , bzw. zuständige Kundendienststelle aufsuchenHersteller , bzw. zuständige Kundendienststelle aufsuchen
Motor läuft, Messer bleiben stehen	Interner Fehler	Hersteller , bzw. zuständige Kundendienststelle aufsuchen
Messer werden heiß	Messer sind stumpfMesser sind defektFehlende Schmierung → Reibung	Messer schärfen lassenMesser austauschenÖlen der Messer
Motor brummt, Messer bleiben stehen	Messer blockieren	Gegenstand entfernen

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

0 23 82 / 8 92 - 58 oder 0 23 82 / 8 92 - 58

0 23 82 / 8 92 - 65

Technische Daten

Typenbezeichnung	HS 710/71	HS 710/61
Model	HS 710/71	HS 710/61
Motorleistung P1	710 W
Netzspannung / Frequenz	230 V~ / 50 Hz
Leerlaufdrehzahl n0	1600 min-1
Schwertlänge	710 mm	610 mm
Schnittlänge	630 mm	534 mm
Schwertdicke	1,8 mm
Astdurchlass	22 mm
Verstellung des Griffes	± 90° (180°)
Hand-Arm-Vibration vorn nach EN 1033/DIN 45675	a_vhw = < 2,05m/s^2
Hand-Arm-Vibration hinten nach EN 1033/DIN 45675	a_vhw = < 3,77m/s^2
Schallleistungspegel Lwa(nach Richtlinie 2000/14/EG)	gemessener Schallleistungspegel 100,2 dB (A)garantierter Schallleistungspegel 103,2 dB (A)
Schalldruckpegel LPA(nach Richtlinie 2000/14/EG)	87,2 dB (A)
Gewicht	ca. 4,2 kg	ca. 3,3 kg
Schutzklasse	II

Contents

Vor Inbetriebnahme schrauben Sie den Handschutz am Gerät fest. (S. 2, Abb. A).

■ Berücksichtigen Sie Umgebungseinflüsse:

Vrida handtaget, sidan 3 bild B

Dra ut nätkontakten.

Schinkelstraße 97, D-59227 Ahlen •

Postfach 21 64, D-59209 Ahlen ●

Telefon [phone] / 8 92 - 0 ● Telefax +49 (0) 23 82 / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
