INSTRUKCJA OBSŁUGI HS 710-61 ATIKA

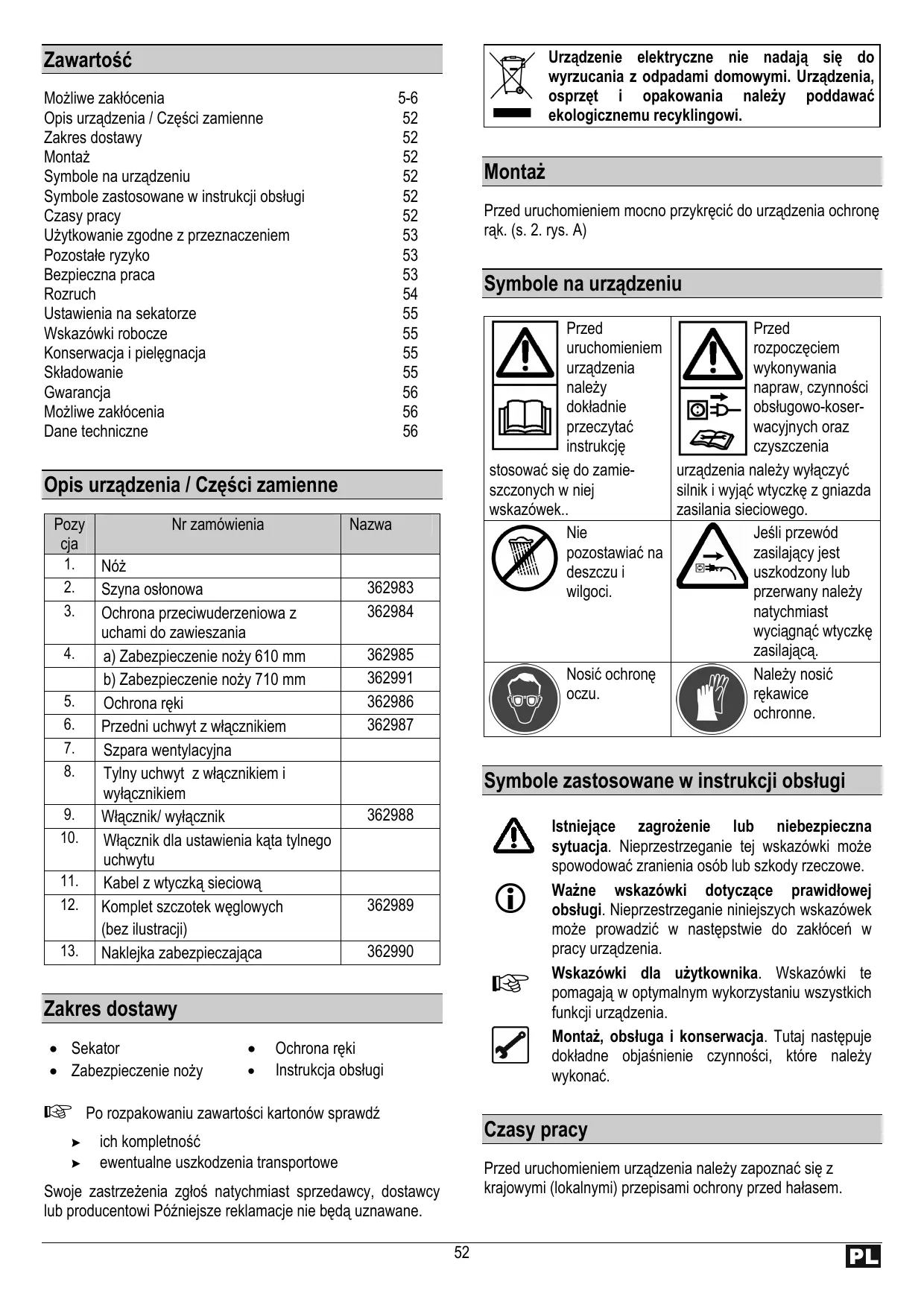

Urządzenie elektryczne nie nadają się do wyrzucania z odpadami domowymi. Urządzenia, osprzęt i opakowania należy poddawać ekologicznemu recyklingowi. Zawartość Możliwe zakłócenia Opis urządzenia / Części zamienne Zakres dostawy Montaż Symbole na urządzeniu Symbole zastosowane w instrukcji obsługi Czasy pracy Użytkowanie zgodne z przeznaczeniem Pozostałe ryzyko Bezpieczna praca Rozruch Ustawienia na sekatorze Wskazówki robocze Konserwacja i pielęgnacja Składowanie Gwarancja Możliwe zakłócenia Dane techniczne 5-6

Montaż Przed uruchomieniem mocno przykręcić do urządzenia ochronę rąk. (s. 2. rys. A) Symbole na urządzeniu Przed Przed uruchomieniem rozpoczęciem urządzenia wykonywania należy napraw, czynności dokładnie obsługowo-koserprzeczytać wacyjnych oraz instrukcję czyszczenia urządzenia należy wyłączyć stosować się do zamiesilnik i wyjąć wtyczkę z gniazda szczonych w niej zasilania sieciowego. wskazówek.. Nie Jeśli przewód pozostawiać na zasilający jest deszczu i uszkodzony lub wilgoci. przerwany należy natychmiast wyciągnąć wtyczkę zasilającą. Nosić ochronę Należy nosić oczu. rękawice ochronne. Opis urządzenia / Części zamienne Pozy Nr zamówienia cja Nóż Szyna osłonowa Ochrona przeciwuderzeniowa z uchami do zawieszania a) Zabezpieczenie noży 610 mm b) Zabezpieczenie noży 710 mm Ochrona ręki Przedni uchwyt z włącznikiem Szpara wentylacyjna Tylny uchwyt z włącznikiem i wyłącznikiem Włącznik/ wyłącznik Włącznik dla ustawienia kąta tylnego uchwytu Kabel z wtyczką sieciową

12. Komplet szczotek węglowych

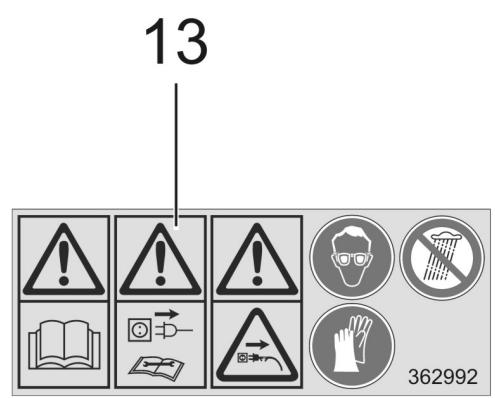

13. Naklejka zabezpieczająca

Symbole zastosowane w instrukcji obsługi

Ochrona ręki Instrukcja obsługi Po rozpakowaniu zawartości kartonów sprawdź

Istniejące zagrożenie lub niebezpieczna sytuacja. Nieprzestrzeganie tej wskazówki może spowodować zranienia osób lub szkody rzeczowe. Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do zakłóceń w pracy urządzenia. Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać. Czasy pracy ich kompletność ewentualne uszkodzenia transportowe Przed uruchomieniem urządzenia należy zapoznać się z krajowymi (lokalnymi) przepisami ochrony przed hałasem. Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi Późniejsze reklamacje nie będą uznawane.

ƒ Zagrożenie porażenia prądem w przypadku niefachowego wykonania przyłącza elektrycznego. ƒ Dotknięcie części znajdujących się pod napięciem w przypadku otwarcia podzespołów elektrycznych. ƒ Uszkodzenie słuchu w przypadku dłuższej pracy bez stosowania ochrony słuchu. Ponadto, pomimo podjęcia wszystkich działań zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka. Użytkowanie zgodne z przeznaczeniem ƒ Sekator przeznaczony jest wyłącznie zastosowań prywatnych w domu i ogrodzie. ƒ Jako sekator dla prywatnego użytku w domu i ogrodzie uznane są takie urządzenia, które nie są stosowane w miejscowych skwerach, parkach, miejscach sportowych oraz w gospodarce rolnej i leśnej. ƒ Urządzenie nie może być przeznaczone do cięcia trawników, krawędzi trawników oraz do rozdrabniania dla kompostu. Istnieje ryzyko zranień! ƒ Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa. ƒ Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa. ƒ Każdy inny przypadek użytkowania maszyny, niż podany w instrukcji obsługi, uważa się za niezgodny z przeznaczeniem. Za szkody powstałe w wyniku niezgodnego z przeznaczeniem użytkowania producent nie odpowiada: związane z tym ryzyko ponosi wyłącznie użytkownik. ƒ Wprowadzanie własnych zmian w sekatorze wyłącza odpowiedzialność producenta z wynikających z tego faktu każdego rodzaju szkód. ƒ Sekator może być zbrojony, używany i konserwowany wyłącznie przez osoby, które posiadają odpowiednie umiejętności oraz posiadają wiedzę o niebezpieczeństwach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub podanym przez nas punktom serwisowym. ƒ Maszyny nie wolno eksploatować w pomieszczeniach, w których panuje zagrożenie wybuchowe, oraz w miejscach, w których jest ona narażona na opady deszczu. ƒ Części metalowe (druty itd.) należy koniecznie wyjąć z materiału przeznaczonego do cięcia. Bezpieczna praca W celu ochrony siebie samego i innych przed ewentualnymi obrażeniami, przed włączeniem niniejszego produktu należy przeczytać i stosować się do następujących wskazówek i przepisów o zapobieganiu wypadkom, opracowanych przez Wasze zrzeszenia branżowe lub do obowiązujących lokalnie w danym kraju regulacji dotyczących bezpieczeństwa.

Wskazówki bezpieczeństwa przekaż osobom, które pracują przy maszynie. wszystkim Wskazówki bezpieczeństwa starannie przechowuj. ƒ Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania. ƒ Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem i prace z urządzeniem do zasysania liści). ƒ Unikać nienormalnych pozycji ciała. Dbać o pewność stania i zawsze utrzymywać równowagę. ƒ Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń. ƒ Zakładaj odpowiednią odzież roboczą: − nie zakładaj szerokiej, nie przylegającej do ciała odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny. − rękawice robocze, obuwia o nieprzyczepnych zelówkach − długie włosy chroń siatką do włosów ƒ Stosuj środki ochrony osobistej: − okulary ochronne ƒ W miejscu pracy utrzymuj ład i porządek! Bałagan może być przyczyną powstania wypadków. ƒ Uwzględnij wpływ środowiska: ƒ Berücksichtigen Sie Umgebungseinflüsse: − Nie należy stosować sekatora w czasie deszczu. − Nie należy używać sekatora w otoczeniu wilgotnym lub mokrym. − Należy pracować wyłącznie w warunkach dobrej widoczności − Nie należy używać sekatora w pobliżu palnych cieczy lub gazów. ƒ Nigdy nie należy zostawiać sekatora bez nadzoru. ƒ Osoby poniżej 18 roku nie mogą obsługiwać urządzenia. ƒ Osoby niepowołane utrzymuj w odpowiednim oddaleniu. Pozostałe ryzyko Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania relewantnych przepisów bezpieczeństwa praca z pilarką może być związana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnymi. Ryzyko to można zminimalizować przestrzegając wskazówek bezpieczeństwa oraz zasad dotyczących eksploatacji zgodnej z przeznaczeniem. Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód. ƒ Niebezpieczeństwo zranienia w wyniku odrzucanych części elementu obrabianego. ƒ Złamanie i wyrzucenie elementów noża.

Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable. Utrzymuj je w odpowiedniej odległości od obszaru roboczego ƒ Maszyny nie przeciążaj! Praca w podanym zakresie mocy jest korzystniejsza i pewniejsza. ƒ Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa. ƒ Nie należy używać noży, posiadających inne dane znamionowe niż te zawarte w niniejszej instrukcji obsługi.

1,5 mm² przy przewodzie do 25 m 2,5 mm² przy przewodzie powyżej 25 m Strzeż się przed porażeniem elektrycznym. Staraj się nie dotykać elementów uziemionych. Nie wykorzystuj kabla do celów, do których nie jest przystosowany. Chroń kabel przed wysoką temperaturą, kontaktem olejami oraz uszkodzeniami mechanicznymi na ostrych krawędziach. Nie wyciągaj wtyczki z gniazdka pociągając za kabel. Nigdy nie należy nosić urządzenia za kabel przyłączeniowy. Należy regularnie kontrolować kabel sekatora i w przypadku powstałych uszkodzeń należy go oddać do naprawy uznanemu specjaliście. Przy układania przewodu zasilającego zwracać uwagę na to, aby nie stanowił on przeszkody, nie został zgnieciony, załamany i aby złącze wtykowe nie zostało zmoczone. Kontroluj regularnie kable przedłużające, jeżeli są uszkodzone – wymień je. Nie stosuj uszkodzonych elementów przyłączowych. Przy pracy na wolnym powietrzu stosuj wyłącznie dopuszczone do tego celu i odpowiednio oznakowane przedłużacze. Nie stosuj żadnych prowizorycznych przyłączy elektrycznych. Nigdy nie mostkuj i nie wyłączaj mechanizmów ochronnych. Podłączyć urządzenie przez wyłącznik różnicowoprądowy (30 mA).

Stosowanie innych narzędzi i wyposażenia może zwiększyć zagrożenie wypadkowe W następujących przypadkach maszynę należy wyłączyć, a wtyczkę kabla zasilającego wyciągnąć z gniazdka: − podczas przeprowadzania napraw − podczas konserwacji i czyszczenia − podczas usuwania zakłóceń (należy do tego również blokowanie noża) − Transport i składowanie − Pozostawienie sekatora (również w trakcie krótkich przerw) Sekator należy starannie pielęgnować: − Zadbaj o odpowiednie ostrzenie i czyszczenie narzędzi, gdyż podnosi to bezpieczeństwo pracy. − Zadbaj o to, aby uchwyty były suche oraz wolne od olejów i smarów. − Zadbaj o to, aby uchwyty były suche oraz wolne od olejów i smarów. Skontroluj, czy maszyna nie jest uszkodzona: − Przed wznowieniem eksploatacji maszyny koniecznie sprawdź mechanizmy zabezpieczające pod kątem ich pewnego i zgodnego z przeznaczeniem funkcjonowania. − Sprawdź, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Dla zapewnienia poprawnej eksploatacji pilarki wszystkie jej części muszą zostać należycie zamontowane i muszą spełniać wszystkie stawiane wymogi. − Naprawę lub wymianę uszkodzonych mechanizmów zabezpieczających oraz części należy zlecić w koncesjonowanym specjalistycznym warsztacie, o ile w instrukcji obsługi brak innych ustaleń. − Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe. Nie pozostawiaj zatkniętych kluczy maszynowych! Przed każdym włączeniem maszyny upewnij się, czy wyjęto wszystkie klucze i przyrządy do ustawiania. Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Wykonanie przyłącza elektrycznego oraz napraw części elektrycznych maszyny należy powierzać koncesjonowanemu personelowi elektrotechnicznemu lub zlecać w naszych punktach serwisowych. Przestrzegać lokalnych przepisów dotyczących działań ochronnych. Naprawy innych części maszyny należy powierzać producentowi lub w którymś z jego punktów serwisowych. Stosować wyłącznie oryginalne części zamienne, wyposażenie i wyposażenie specjalne. Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody. Rozruch Przyłącze sieciowe Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowej wtyczki. Silnik prądu przemiennego: gniazdo wtykowe ze stykiem ochronnym, napięcie sieciowe 230 V z wyłącznikiem ochronnym różnicowym i bezpiecznikiem 10 A biernym. Używane przewody zasilające i przedłużacze muszą mieć żyły o przekroju min. 1,5 mm² LZastosuj Bezpieczeństwo elektryczne ƒ Należ y stosować przewód zasilania sieciowego wykonanego zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach:

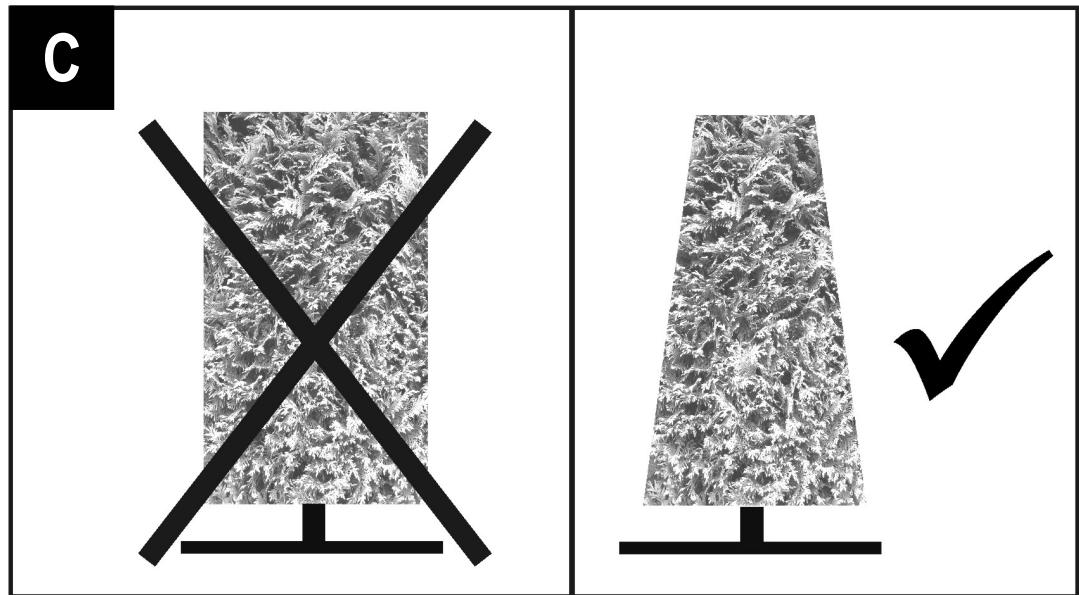

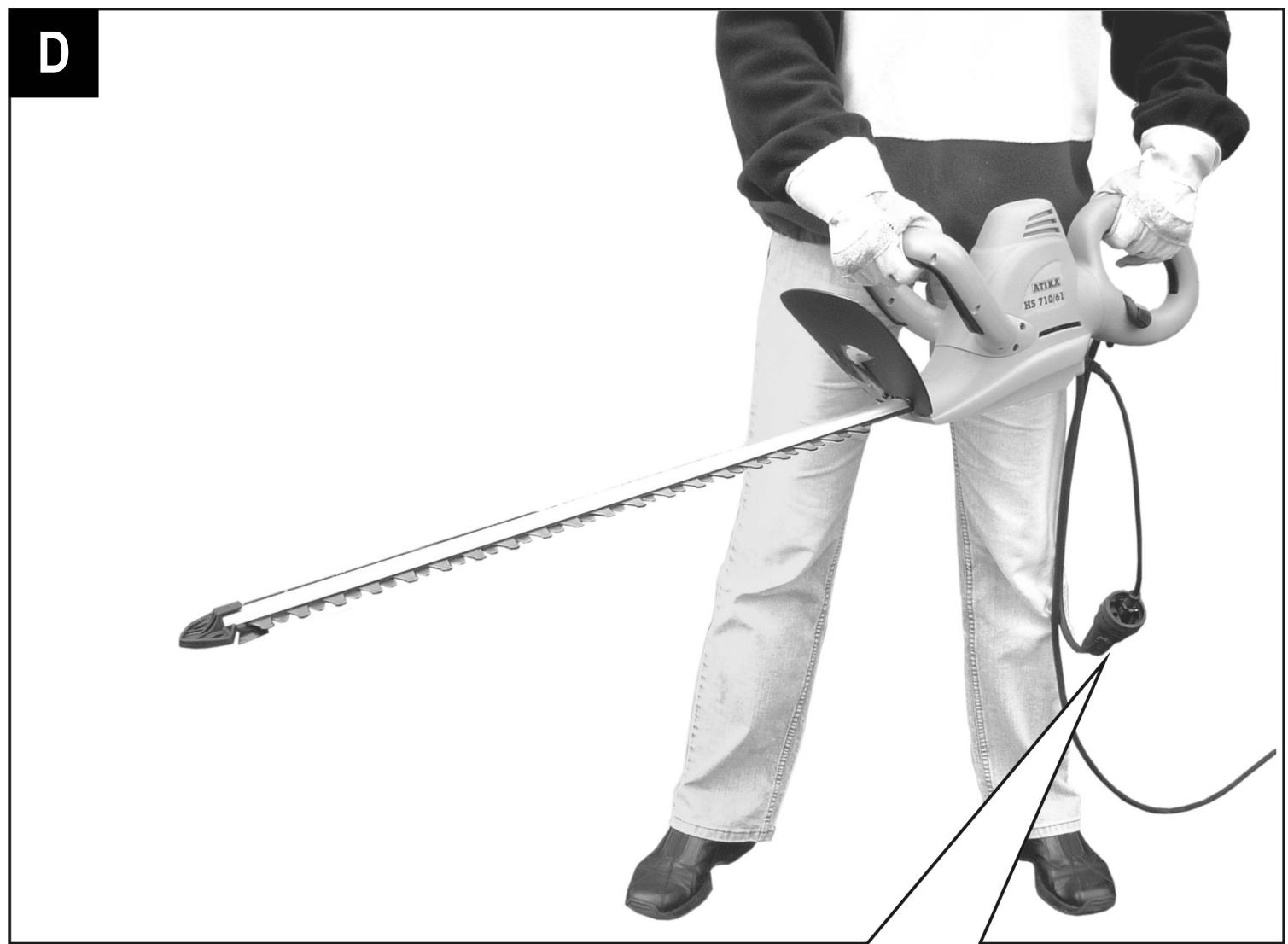

Nanoszenie kabla przedłużającego ƒ Sekator może być prowadzony poprzez obustronny nóż na przód i wstecz lub poprzez ruchy wahadłowe z jednej strony na drugą, rys. E. ƒ Należy ciąć najpierw boki żywopłotu, a dopiero potem jego górne krawędzie, rys. F. ƒ Żywopłot ciąć z dołu do góry. ƒ Żywopłot należy ciąć w formie trapezu, rys. C. ƒ Należy napiąć sznur ciesielski przez długość żywopłotu, jeśli górna krawędź żywopłotu ma być równomiernie przycięta. ƒ Należy koniecznie usunąć ciała obce z żywopłotu (np. drut), ponieważ może on uszkodzić nóż. By uniknąć niezamierzonego poluzowania się gniazdka należy włożyć kabel przedłużający jako pętelkę poprzez otwarcie w tylnym uchwycie o przełożyć go przez podwieszenie dla kabla. Strona 4 rys. D Włączenie Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis. Sekator posiada dwuręczny wyłącznik bezpieczeństwa, który zapobiega niezamierzonemu włączeniu. Bezwzględnie przestrzegaj wskazówek bezpieczeństwa podanych na stronie 53 ff. Nacisnąć włącznik/ wyłącznik w tylnym uchwycie (8) i jednocześnie drugą ręką uruchomić włącznik na przednim uchwycie (6), strona 2, rys. A. Konserwacja i pielęgnacja Wyłączenie W celu wyłączenia urządzenia należy włącznik/wyłącznik poprzez przycisk przełączeniowy. Przed każdą konserwacją wtyczkę sieciową. zwolnić wyciągnij Urządzenia zabezpieczające, które zostały usunięte w celu umożliwienia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone. Ustawienia na sekatorze Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń. Przekręcić uchwyt, strona 3 Rys. B Uchwyt może być ustawiany w 5 pozycjach roboczych (45°Raster) By zachować prawidłowe funkcjonowanie L należy przestrzegać następujących punktów:

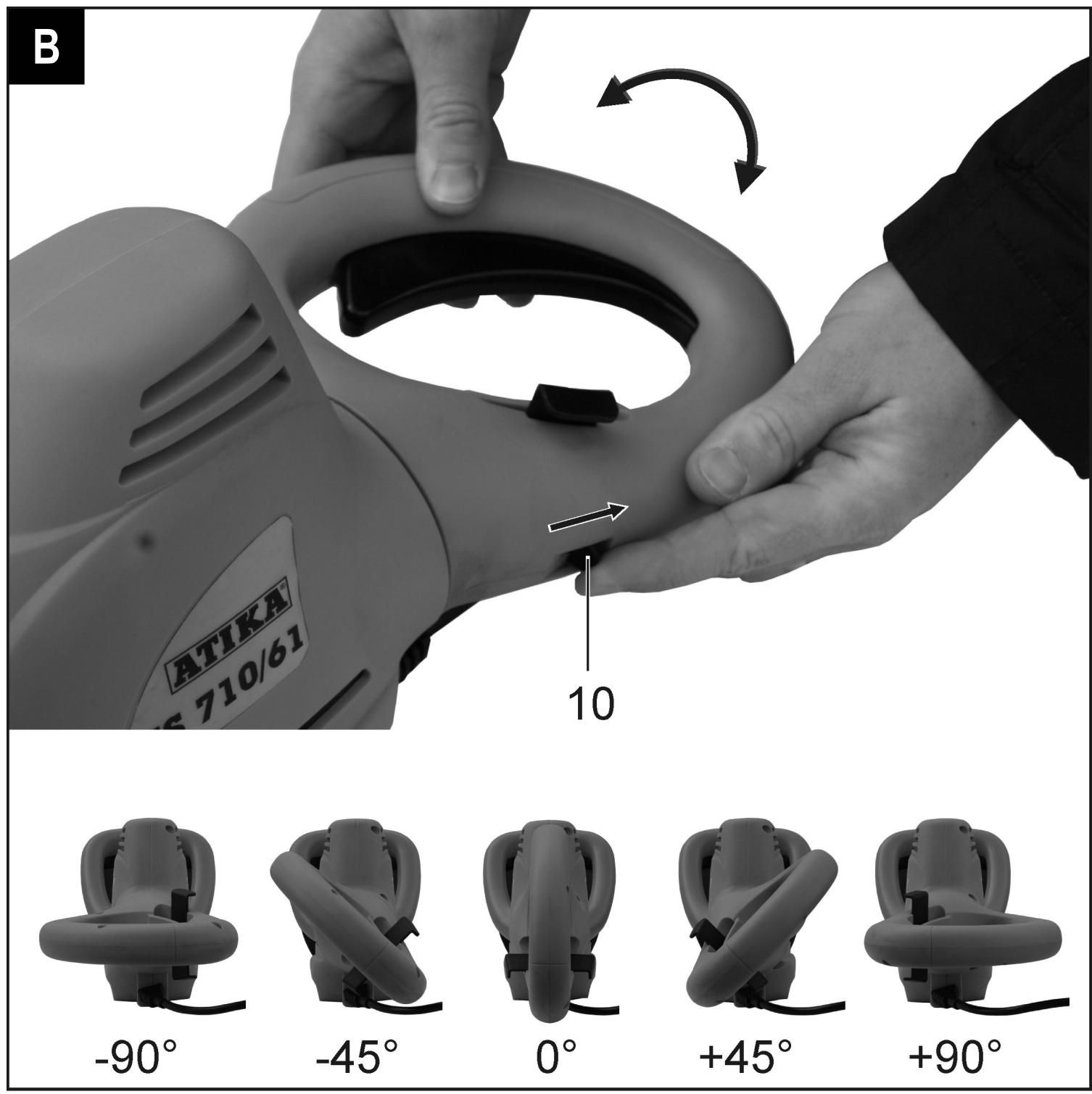

przestawiania nie można naciskać włącznika/wyłącznika na tylnym uchwycie (8).

2. Sekator należy przytrzymać za przedni uchwyt (6), strona 4,

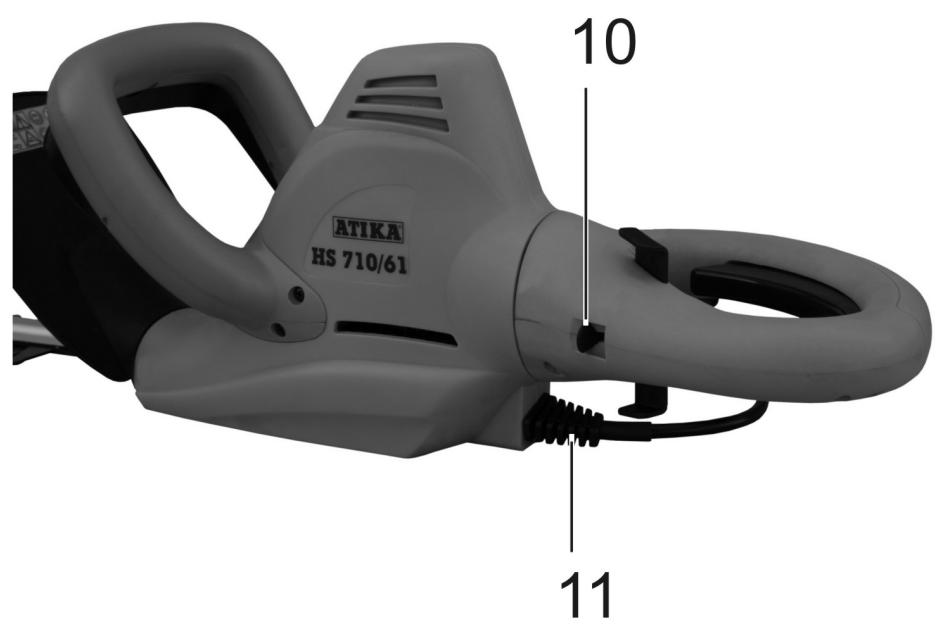

3. Przesunąć przełącznik (10) do tyłu.

4. Tylni uchwyt (8) może zostać przekręcony do żądanej

5. Wyłącznik (10) należy zwolnić i pamiętać że on się zazębia.

Uchwyt jest ustawiony. ƒ Regularnie czyść wszystkie ruchome części. ƒ Przeczyścić wzgl. odessać szparę wentylacyjną. Wskazówki robocze Składowanie

Nie wolno nigdy niebezpieczeństwo korozji!

Przed przystąpieniem do pracy przestrzegaj następujących zasad i sprawdź, czy: ƒ na stanowisku pracy panuje ład? ƒ Urządzenia nie wolno uruchamiać, dopóki nie zapoznano się z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a pilarka nie została zmontowana w opisany tu sposób! ƒ Przed rozpoczęciem cięcia należy spłoszyć zwierzęta z żywopłotu, by ich później nie zranić. czyścić noży sekatora, wodą

Nigdy nie stosuj smarów! Należy używać środowisku. wyłącznie oleju przyjaznego Wyciągnąć wtyczkę sieciową. Nieużywane urządzenie przechowuj w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu. Przed dłuższym składowaniem pilarki przestrzegaj następujących zasad, aby przedłużyć jej żywotność i zapewnić prostą obsługę: − dokładnie wyczyść pilarkę. − elementy ruchome przesmaruj przyjaznym dla środowiska olejem Praca z sekatorem, strona 3, Rys. C – G L Nigdy nie stosuj smarów! Należy nasadzić osłonę noża na nóż. Sekator należy trzymać oburącz w odpowiednim odstępie od ciała. ƒ Kabel przedłużający musi pozostać podczas cięcia z tyłu sekatora, tak by nie mógł zostać uchwycony przez noże, rys. D.

Niezbędne do wykonania prace gwarancyjne wykonujemy we własnym zakresie lub powierzamy do wykonania autoryzowanym przez nas placówkom serwisowym. Zlecenie wykonania prac związanych z usuwaniem szkód gwarancyjnych innej firmie wymaga naszej wyraźnej zgody. Gwarancja W okresie dwóch lat od chwili dostawy urządzenia z magazynu dostawcy udzielamy gwarancji na braki spowodowane błędami materiałowymi lub fabrykacyjnymi. Gwarancja nie obejmuje normalnego zużycia noży. Wykluczamy roszczenia gwarancyjne za szkody spowodowane niewłaściwym obchodzeniem się z urządzeniem, niedostatecznym opakowaniem podczas transportu lub też szkody spowodowane nieprzestrzeganiem instrukcji obsługi. Części uszkodzone należy przesłać do naszego zakładu na nasz koszt. Decyzję o bezpłatnej dostawie części zamiennych podejmujemy my. Podstawą dla udzielenia gwarancji jest stosowanie oryginalnych części zamiennych. Zastrzegamy sobie prawo do wprowadzania zmian uwarunkowanych postępem technicznym. Możliwe zakłócenia Zakłócenie Sekator nie funkcjonuje Możliwa przyczyna

• brak zasilania prądem elektrycznym
• uszkodzony kabel przedłużacza
• bezpiecznik uszkodzony
• uszkodzony silnik lub łącznik Sekator tnie z przerwami

• włącznik/ wyłącznik jest uszkodzony Silnik pracuje, noże pozostają w • miejscu Noże stają się ciepłe

Silnik mruczy, noże pozostają w • miejscu wewnętrzny błąd Noże są tępe Noże są uszkodzone Brak smarowania => tarcie Noże zblokowane Usunięcie (wyciągnąć wtyczkę)

• sprawdzić zasilanie prądem
• sprawdzić zasilanie prądem
• sprawdzić kabel, nie używać uszkodzonych kabli,
• wymienić bezpiecznik
• silnik lub wyłącznik powinien sprawdzić lub nareperować wykwalifikowany elektryk.
• sprawdzić zasilanie prądem
• znaleźć producenta wzgl. odpowiedzialny za opiekę nad klientem
• znaleźć producenta wzgl. odpowiedzialny za opiekę nad klientem
• znaleźć producenta wzgl. odpowiedzialny za opiekę nad klientem
• usunąć przedmiot serwis serwis serwis Dane techniczne Type Model Moc silnika P1 Napięcie zasilania / Częstotliwość zasilania Jałowa prędkość obrotowa n0 Długość noża Długść cięcia Grubość miecza Grubość cięcia Przestawienie uchwytu Wibracja ręki i ramienia z przodu wg EN 1033/DIN 45675 Wibracja ręki i ramienia z tyłu wg EN 1033/DIN 45675 Poziom ciśnienie akustycznego Lwa (wg dyrektywy 2000/ 14/EG) HS 710/71 HS 710/71 HS 710/61 HS 710/61 710 W 230 V~ / 50 Hz 1600 min –1 710 mm 630 mm 610 mm 534 mm 1,8 mm 22 mm ± 90° (180°) avhw = < 2,05m/s² avhw = < 3,77m/s² mierzony poziom ciśnienia akustycznego 100,2 dB (A) gwarantowany poziom ciśnienia akustycznego 103,2 dB (A) 87,2 dB (A) ca. 4,2 kg ca. 3,3 kg

Akustyczny LPA (nach Richtlinie 2000/14/EG) Ciężar Klasa bezpieczeństwa
