INSTRUKCJA OBSŁUGI HS 650-55 ATIKA

Instrukcja obstugi - Wskazówki bezpiecz国家标准 - Częsci zamienne

Häcksax

Bruksanvising - Sakerhetsanvisiningar - Reservdelar

Záhradnicke nožnice

Návod na obsluhu - BezpečnostnéPokyny - Nahradné dielece

Škarje zaŽivo.Mejo

PL EG-Deklaracja zgodnosci stosownik do Wytycznych 98/37 EG

s EG-konformitetsintyg enligt EG-norm 98/37/EG

PL oswiadcza, przyjmujac na siebie wylacznadpowsiedzialnosc, ze nastepujacy produkt,

Sekator HS 650/55

którego to oświadczenie dotyczy, odpogiada Wytycznym 98/37/EG okreslącym wymagania w zakresie bezpiecieństwa i zdrówotność, a takłe wymaganiom wsztkich innych Wytycznych znejdujćych zastosownikie w powyzszym zagresie. 2004/108/EG, 2000/14 EG, 2006/95/EG.

Mierzony poziom ciśnienia akustycznégo LwA 98,1 dB (A) i gwarantowany poziom ciśnienia akustycznégo LwA 100 dB (A).

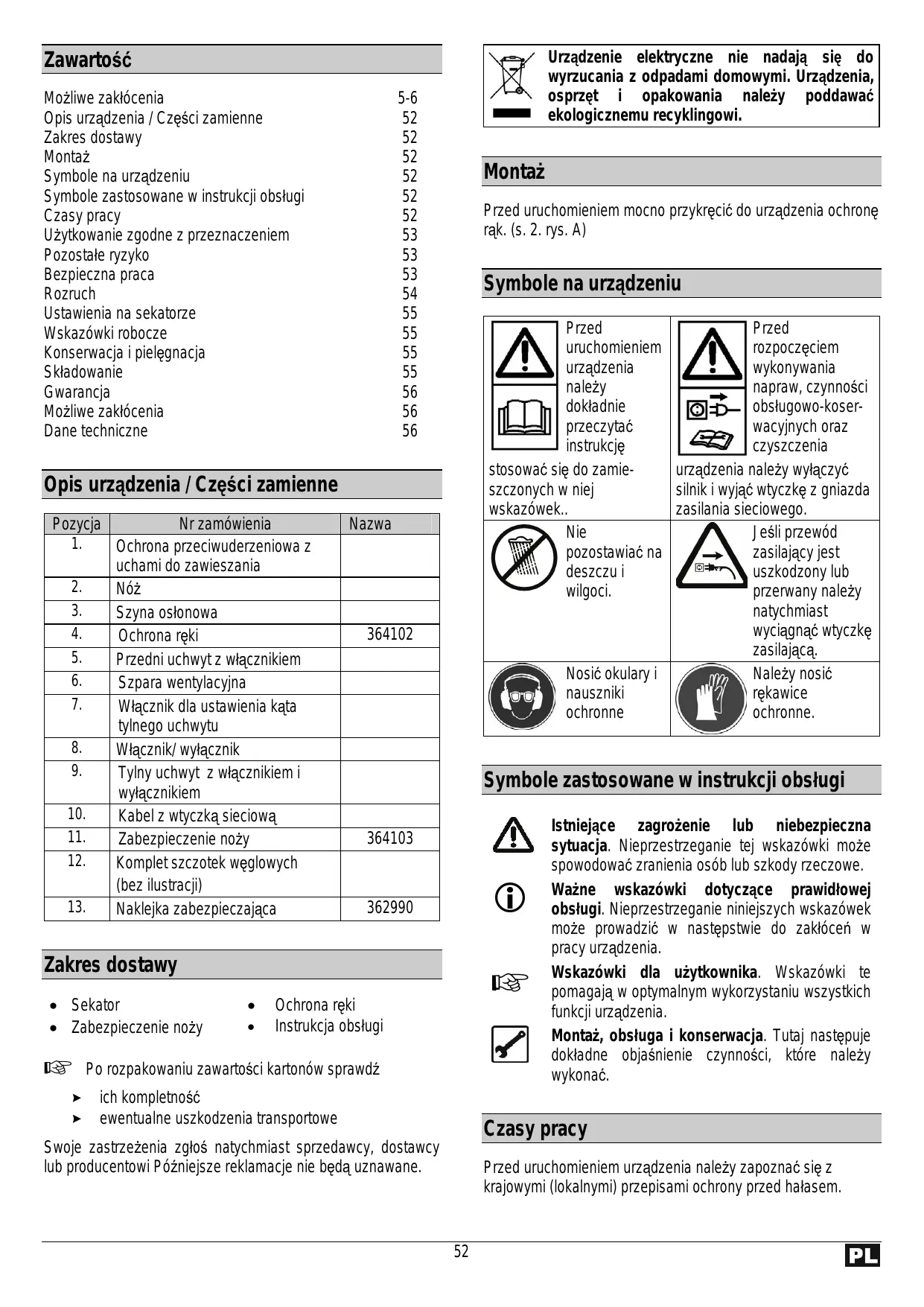

Mozliwe zaklocenia 5-6
Opis urzadzenia / Czeci zamienne 52
Zakres dostawy 52
Montaž 52
Symbole na urzadzeniu 52
Symbole zastosowane w instrukcji obslugi 52
Czasypracy 52
Uzytkowanie zgodne z przyeznaczeniem 53
Pozostafe rzyko 53
Bezpieczna praca 53
Rozruch 54
Ustawienia na sekatorze 55
Wskazówki robocze 55
Konserwacja i pielegnacja 55
Składowanie 55
Gwarancja 56
Mozliwe zaklocenia 56
Dane techniczne 56

Opis urzadzenia / Częsci zamienne

Pozycja	Nr zamówienia	Nazwa
1.	Ochrona przyciwucerzeniowa z uchami do zawieszania
2.	Noź
3.	Szyna osłonowa
4.	Ochrona ręki	364102
5.	Przedni uchwyt z wȩcznikiem
6.	Szpara wentylacyjna
7.	Wȩcznik dla ustawietenia kąta tynego uchwitu
8.	Wȩcznik/ wȩcznik
9.	Tylny uchwyt z wȩcznikiem i wȩcznikiem
10.	Kabel z wtyczka siediocja
11.	Zabezpieczenia noźy	364103
12.	Komplet szczotek wegrłowych (bez ilustracje)
13.	Naklejka zabezpieczajca	362990

Zakres dostawy

• Sekator
  Zabezpieczenia nozy

Ochronareki
- Instrukcja obstugi

Po Rozpakowaniu zawartosci kartonów sprawdź

ich kompletnosć
ewentualne uszkodzenia transportowe

Swoje zastrzeżenia zgólós natychmiast sprezedawcy, dostawcy lub producentowy Pozniejsze reklamacje nie będa uznawane.

Urzadzenie elektryczne nie nadaj sie do wyrzucania z odpadami domowymi. Urzadzenia, osprzet i opakowania nalezy poddawac ekologicznemu recyklingowy.

Montaż

Przed uruchomieniem mocno przykrecić do urzadzenia ochronek. (s. 2. rys. A)

Symbole na urzadzeniu

Przed uruchomieniem urzadzenia nalezy dokladnie przyczytać instrukcję

stosowac sie do zamieszczonych w niece wskazowek..

Nie
pozostawiać na deszczu i
wilgoci.

Nosić okulary i
nauszniki
ochronne

Przed
rozpoczeciem
wykonywania
napraw, czynnosci
obslugowo-koser
wacyjnych oraz
czyszczenia

urzadzenia nalezy wyłaczyc silnik i wyjac wtyczke z gniazdazasilania sieciowego.

Jesli przewód
zasilajczy jest
uszkodzony lub
przerwanyNSEZY
natychmiast
wyciagnac wtyczke
zasilajaca.

Nalezy nosić
rekawice
ochronne.

Symbole zastosowane w instrukcji obstugi

Istniejeace zagrozenie lub niebezpiecznasytuaca. Nieprzestrzeganie tej wskazowki mozespowodawc zranienia osob lub szkody rzechowe.

Wañne wskazówki dotyczę prawidowej obstugi. Nieprzestrzeganie niniejszych wskazówek sączne prowadzić w nastepstwie do zakłocen w pracy urzadzenia.

Wskazówki dla uzytkownika. Wskazówki te pomagaja w optymalnym wykorzystaniu wzystkich funkcjū urzadzenia.

Montaž, obšuga i konserwacja. Tutaj nastepuje dokladne objasnienie czynnosci, króre naleź wykonac.

Czasy prac

Przed uruchomieniem urzadzenia danezy zapoznać są z krajowymi (lokalnymi) przysepisami ochrony przychod hałasem.

Uzytkowanie zgodne z przyznaczeniem

• Sekator przyznaczony jest wyłącznie zastosowan prywatnych w domu i ogrodzie.
• Jako sekator dla prywatné uzytku w domu i ogrodzie uznane są takie urzadzenia, któ nie są stosowane w mistręcych skwerach, parkach,!"); leśnej.
• Urzadzenie niemözebyc przyznaczone do cięcia trawników, krawędzi trawników oraz do Rozdrabniania dla kompostu. Istnieje ryzyko zranien!
• Do lijęska eksploataci zgodnej z przyznaczenia zalicza są sąość do trzynymywanie podanych przy bezyszycznych producenta warunków eksploataci, konserwacje i napraw, jak równe z stosowanie są do umieszczonych w instruktenci obshgli wskazowej bezpiecznych.
• Do lijęska eksploataci zgodnej z przyznaczeniem zalicza są sąość do trzynymywanie podanych przy bezć producenta warunków eksploataci, konserwacje i napraw, jak równe z stosowanie są do umieszczonych w instruktji obshgli wskazowej bezpieczność.
• Kaźdy inny przypadek uzytkowania maszyny, nied podany w instrukcji obstugi, uwaza są za nied godny z przyeznaczenia. Za szkody powstates wDyniku nied godné z przyeznaczenia uzytkowania producentNie odpowienda: zwiazane z tym ryzyko ponosi wyłącznie uzytkownik.
  Wprowadzanie wlasnych zmian w sekatorze wyłacza odpowiedzialnosć producenta zwynikajych z unto faktu kaźdego rodzaju szkód.
• SekatorMZebycZbrojony,uzywanyikonserwowany wylacznieprzezosoby,ktoreposiadajoadpowiednie umiejetnosciorzposiadajwiedz0niebezpieczeNSTwach. Wykonywanie prac naprawczywholnpowierzaćtylkonam lub podanymprzenzaspunktom serwisowym.
  Maszyny nie wolno eksploatować w pomieszczeniach, w ktróych panuje zagrożenie wybuchowe, oraz w mistręscach, w ktróych jest ona narażona na opady deszczu.
• Czosci metalowe (druty itd.) nalezy koniecznie wyjac z materialu przyznaczonego do cipecia.

Pozostale rzyko

Takze w przypadku eksploataggi maszyny zgodnej z przyznaczeniem i przyestrzejania relevantnych przypeśow bezpiecieństwa praca z pilarkaMZebyc zwiazana z pewnym resztkowym ryzykiem spowodowanym względami konstrukcyjnych.

Rzyko toMZina zminimalizowac przestrzegajc wskazowek bezpieczentwa orazzasad dotyczych eksploataci zgodnej z przyznaczeniem.

Praca wykonywana w przyemyslany sposob i z zachowaniem nalezytej ostrożnosci zmiejsza ryzyko odniesienia obrażen przyez innie osoby oraz ryzyko spowodomania szkód.

• NiebezpieczeINSTwo zranienia wwyniku odrzucanych czeci elementu obradianego.
  Zlamanie i wyrzucenie elementów noza.

• Zagrożenie porañenia prądem w przyypadku niefachowej wykonania przyłącza elektrycznych.
  Dotkniecie czeci znajdujacych sie pod napieciem w przypadku otwarcia podzespolow elektrycznych.

• Uszkodzenie słuchu w przypadku dędzsej pracy bez stosowania ochrony słuchu.

Ponadto, pomimo podęcia wszystkich działy zabezpieczajycch, moga istnieć innate, nieprzewidywalne ryzyka.

Bezpieczna praca

W celu ochrys siebie samego i innych przydedewentualnymi obrazeniami, przydwczieniem niniejszegoproduktu nalezy przechyta c i stosowac sie do nastepujacych wskazowek i przyepisow o zapobieganiu wypadkom, opracowanych przyez Wasze zrzeszenia branzowe lub do obowiazujacych lokalnie w danym kraju regulazioni dotycznych bezpieczene sta.

Wskazówki bezpiecz内分泌a przy maszyny.
Wskazówki bezpieczewska starannie przechowuj.

• Przy pomocy niniejszej instrukcji nalewy zapoznać sąz urzadzeniem przyrozprésȩciem uzytkowania.
• Nie naleź stosowej urzadzenia do celów, do ktorych nie jest ono przyznaczone (uzytkOWanie zgodnia przyznaczenia i pracze z urzadzeniem do zasysania liSci).
• Unikać nienormalnych pozycji ciała. Dbać o pewnosć stania i zawsze utrzymiwać równowage.
• Pracować uwaźnie i zwracać uwage na wykonywane czynnosci. Zachować rozsȩdek podczas pracy. Nie uzywać urzadzenia w stanie zmȩczenia, pod wptywem narkotyów, alkoholu lub leków. Moment nowagu podczas uzywania urzadzenia要去 doprowadzić do powaznych obrażen.

Zakladaj odpowiednia odziez robocza:

• nie zlokadaj szerokiej, nie przylegajacej do ciał odziezy oraz bizuterii, moga ja uchwycic i wciagnac ruchome częsci maszyny.
• rekawice roboczne, obuwia o nieprzyczepnych zelówkach
  -dlugie wlosy chron siatka do wlosow

Stosuj srodki ochrony osobistej:

• okulary ochonne
  środki ochrony słuchu

W mistręsću pracy utrzymuj od i porzȩdek! BałaganMZe byc przyczynagowstania wypadkB.
Uwzglcdnij wplyw srodowiska:
- Berücksichtigten Sie Umgebungseinflüsse:

• Nie nalezy stosowac sekatoraw czasie deszczu.
• Nie nalezy uzywać sekatora w otoczeniu wilgotnym lub mokrym.
• Nalezy pracstawcy węłacznie w warunkach dobrej widocznosci

• Nie nalezy uzywać sekatora w povlizu palnych cieczy lub gazów.

• Nigdy nie nalewy zostawiać sekatora bez nadzoru.

• Osoby poniżej 18 roku nie moga obstogiwać urzadzenia.
• Osoby niedravne ustrzymuj w odpowiednim oddaleniu.

Nie pozwol, aby niedropane osoby, w szczegolnosci daneci, dotykały narzedzie i kable.

Utrzymuj je w odpowiednej odlegosci od obszaru roboczego

• Maszyny nie przyȩźaj! Praca w podanym zakresie mocy jest korzystniejsza i pewniejsza.
• Uzytkowyć urzadzenia tylko z kompletnymi i sprawlłowozamontowanymi urzadzeniami ochronymi i niedokonywać przy maszynieźadnychzmian, króre moga sącwpływna zzmiejszenia bezpieczność.
• Nie nalezy uzywać noźy, posiadajycch inné dane znamionowe nied te zawarte w niniejszej instrukcj obstrugi.

Stosowanie innych narędzi i wyposzazenia sągnejszyc zagrozenia wypadkowe

W nastepujacych przypadkach maszyny sąȩzy wylączyć, a wtyczke kabla zasilajacego wciąnacź gniaźdka:

podczas przyeprowadzania napraw
podczas konserwacz i czyszczenia
podczas usuwania zaklocen (nalezy do tego rownikie blokowanie noza)
Transport i składowanie
- Pozostawienie sekatora (rònnież w trakcie krótkich przyerw)

• Sekator naleź starannie pielegnowac:

• Zadbaj o odpwiednie ostrzenie i czyszczenie narzedzi, gdyż podnosi to bezpieczność pracy.

• Zadbaj o to, aby uchwyty bylySuche oraz wolne od olejów i smarów.

• Zadbaj o to, aby uchwyty bylySuche oraz wolne od olejów i smarów.

• Skontroluj,czy maszyna nie jest uszkodzona:

• Przed wznowieniem eksploataci maszyny koniecznie sprawdź Mechanizmy zabezpieczące pod katem ich pewnego i zgodnégo z przyznaczenia fungcjonomania.

• Sprawdz,czy czesi ruchome nalezcie fungcjonuja,czyNie sa blokowane oraz,czy jakie czesi nie ulegly uszkodzeniu.Dla zapewnienia poprawnej eksploataci pilarki wzystkie jej czesi musza zostac nalezcie zamontowane i musza spehniac wzystkie stawiane wymogi.
• Naprawe lub wymiane uszkodzonych mechanizmów zabezpieczajych oraz częsci sąȩzy zlecić w koncesjonowanym SPECIALISTYCZNYM warsztacie, o ile w instrukcji obstugi brak innych ustalien.

• Uszkodzone lub niedzeytelne etykiety bezpieczeste wanały wymienc na nowe.

• Nie pozostawiaz jatknietych klucz y maszynowych! Przed kaźdym wączeniem maszyny upewnij sie, czy wyjeto wsztkie klucz e przyrzady do ustawiania.

• Wyposaßenie, krōrego w danej chwili nie uzywasz, przechowuj w suchym, zamkniétrym pomieszczeniu poza zasięgiem przyci.

Bezpieczestewo elektryczne

• Nalež y stosowac przewód zasilania sieciwowe wykonanego zgodnie z IEC 60245 (H 07 RN-F) ominimalnych przekrojach:

1,5 mm² przy przywodzie do 25 m
2,5 mm² przy przywowodzie powyzej 25 m

• Strzeż sączem elektrycznych. Staraj są czemu dotykać elementów uziemionych.
• Nie wykorzystuj kabla do celów, do ktorych nie jest przystosowy. Chron kabel przyd ywsoka temperatura, kontaktem z olejami oraz uszkodzeniami mechanicznymi na ostrych krawędziach. Nie wymiagaj wyczki z gniażdka pociąjac za kabel.
• Nigdy nie naleźny nosić urzadzenia za kabel przyłączeniowy.
• Nalezy regularnie kontrlować kabel sekatori i w przypadku powstałych uszkodzen sązy go oddac do naprawy uznanemu specjalisce.
• Przy uładania przywodu zasilajćego zwracć uwage na to, aby nie stanowil on przeszkody,Nie zostat zgnieciony, załamany i aby zącze wtykowe nie zostatozmoczone.
• Kontroluj regularnie kable przydłuszajace, są uszkodzone - wymiędje.
• Nie stosuj uszkodzonych elementów przyłączowych.
• Przy pracy na wolnym powietrzu stosuj wychznied dopuszczone do tego celu i odpowiednio oznakowane przydluzace.
• Nie stosuj zadnych prowizorycznych przyłączy elektrycznych.
• Nigdy nie mostkuj iNie wyłaczaj Mechanizmów ochronnych.
• Podłaczyc urzadzenia przy czycznik rożnicowoprádowy (30 mA).

Wykonanie przyłącza elektrycznych oraz napraw częsci elektrycznych maszynyNSE powierzak koncesjonowanemu personelowy elektrotechnicznemu lub zlecać w naszych punktach serwisowych. Przejstręgać lokalnych przyepsów dotycznych dzialnoch ochronnych.

! Naprawy innych częsci maszyny naleź powierzac producentowy lub w króryms z.gojo punktow serwisowych.
Stosować wyłącznie oryginalne częsci zamienne, wyposzazenia i wyposzazenia spejalne. Stosowanie innych czȩci zamiennych i innego wyposzazenia sązyjać zȩkszeniu zagrozenia wypadkowej. Producent maszyny nie odpowienda za wynikajuść stad szkody.

Rozruch

Przyjacze sieciowe

Naleź porówność wartość napiȩcia znamionowej podañna na tabliczce urzadzenia z wartość napiȩcia siediociego i podłaczyć urzadzenia do przyepsowej w tymczki.

Silnik pradu przemienego:

Zastosuj gniazdo wtykowe ze stykiem ochronnym, napiecie sieciowe 230 V z wyłacznikiem ochronnym rożnicowym i bezpiecznikiem 10 A.

Uzywane przywane zasilajace i przydłuźace musza miać zymi o przykroju min. 1,5 mm²

Nanoszenie kabla przyȩzȩćego

By uniknac niedamierzonego poluzowania sie gniazdka y wlozyc kabel przydluzajacy jako petelke poprzejcie w tylnym uchwycie o przylozyc go przyez podwieszeniabla. Strona 4 rys. D

Wlaczenie

Nie uzywać urzadzen, krórych wylączniki nie są sie wączyć lub wylączyć. Uszkodzone wylączniki musza byc niedzwolcznych naprawione lub wymienione przyez serwis.

Sekator posiada dwureczny wyłacznik bezpiecznych, ktory zapobiega niedamierzonemu wączeniu.

Nacisnac wlacznik/ wylacznik w tylnym uchwycie (9) i

jednoczesnie druga reka uruchomic wacznik na przyznim uchwycie (5), strona 2, rys. A.

Wylaczenie

W celu wylaczenia urzadzenia nalezy zwolnić

włacznik/wyłacznik poprzej przycisk przy.§czyckiowy.

Ustawenia na sekatorze

Przekrecic uchwyt, strona 3 Rys. B

Uchwytmözebycustawianyw5pozycjarchroboczych (45^ Raster)

1. Podczas przystawiania nie są za naciskać wącznika/wyȩcznika na tylnym uchwycie (8).
2. Sekator naleź przytrzymać za przychodni uzychy (5), strona 4, rys. B
3. Przesunę przȩćznik (7) do ty'u.
4. Tylni uchwyt (9)reuse zostac przekrecony do zdanej pozycji.
5. Wylacznik (7) nalezy zwolnic i pamiętać ze on sie zazebia. Uchwyt jest ustawiony.

Wskazówki robocze

Przed przystapieniem do pracy przyestrzegaj nastepujczych zasad i sprawdź, czy:

na stanowisku pracy panuje lad?
- Urzadzenia nie wolno uruchamiac, dopóki nie zapoznanosie z niniejsza instrukcja obstugi, nie przyestrzega siewsztkich podanych wskazówek, a pilarka nie zostafa zmontowana w opisany tu sposob!
- Przed Rozpoczeciem cięcia naleź spłoszycz zwierzenia z zzywoplótu, by ich poźniaj nie zranić.

Praca z sekatorem, strona 3 - 4, Rys. C - F

Sekator nalezy trzymać obrącz w odpowiednim odstepie odcia.

• Kabel przyȩzajczy musi pozostć podczas pięcía z tymi sekatora, tak byNie sągot zostć uchwycony przyez noźec yrs. D.

• SekatorMZebyc prowadzony poprzej obustrony noź na przyd i wstecz lub poprzej ruchy wahadowej z jedernej strony na druga, rys. E.

• Naleź ciąc najpierw boki zzywoplotu, a dopiero potem了我的 górne krawędzie, rys. F.
  Zywoplot ciac z dolu do gory.
  Zywoplot nalezy ciac w formie trapezu, rys. C.
• Nalezy napić sznur ciesielski przyez dlugosc zwyopłotu, jestli górna krawędź zwyopłotu ma być rownomiernie przycieta.
• Nalezy koniecznie usunęcciała obce zźwyopłotu (np. drut), poniewaN sąze on uszkodzic noź.

Bezwzględnie przechrzegaj wskazowej bezpieczność podanych na stronie 53 ff.

Konserwacja i pielegnacja

Przed kazda konserwacja wymiagnij wtyczke sieciowa.

Urzadzenia zabezmieczajce, krézosty usuniete w celu umożliwienia przyprowadzenia prac konserwacynjnych i czyszczenia musza zostać prawidłowo załozone na swoje.),.), sprawdzone.

Uzywać wyłącznie czȩci oryginalnych. Inne czȩci moga byc przyczyna nieprzewidywalnych szkód i obrażen.

By zachować prawidowej funkcjonowanie sekatora, naleź przyestrzegać nastepujacych punktów:

• Regularnie czyszcz wszystkie ruchome czyszci.
• Preczyszcie wzgl. odessać szpare wentylacyjna.
  Niewolno nigdyczyscić nozy woda niebezpieczeanstwo korozji!

Nigdy nie stosuj smarów!

Nalezy uzywać wyłącznia oleju przyjaznégoŚrodkowsku.

Składowanie

Wyciagnac wtyczke sieciowa.

Nieuwywane urzadzenie przechowuj w suchym, zamknietym i niedostepnym dla daneji pomieszczeniu.
■ Przed dluszym składowaniem pilarki przyestrzejngaj nastepujacych zasad, aby przydłuzych jejźwyotnosć i zapewnic prostą obślege:

dokladnie wczysć pilarke.
- elementy ruchome przesmaruj przyjaznym dla srodowiska olejem

Nigdy nie stosuj smarów!

Nalezy nasadzić ostone noza na=noż.

Prosze przyestrzegac załaczonego oświadczenia gwarancyjniego.

Mozliwe zakłocenia

Zakłocenie	Mоżliwa przyczyna	Usuniȩcie (wyciaginić wtyczkte)
Sekator nie funkcjonuje	• brak prȩdu • brak zasilania prȩdom elektrycznym • uszkodzony kabel przydńczyczna • bezpiecznik uszkodzony • uszkodzony silnik lub plentycznik	• sprawdzić zasilanie prȩdom • sprawdzić zasilanie prȩdom • sprawdzić kabel, nie uzywać uszkodzonych kabli, • wymienić bezpiecznik • silnik lub wyłącznik powinien sprawdzić lub nareperować wykalifikowy elektryk.
Sekator tnie z przyerwami	• Kabel uszkodzony • wewétrzny będ • wącznik/ wȩćznik jest uszkodzony	• sprawdzić zasilanie prȩdom • znaleźć producenta wzgl. serwis odpowiedzialny za opieku nad;klientem • znaleźć producenta wzgl. serwis odpowiedzialny za opieku nad;klientem
Silnik pracje, noźne pozostajny w mistręscu	• wewétrzny będ	• znaleźć producenta wzgl. serwis odpowiedzialny za opieku nad;klientem
Noźne stacja są cieple	• Noźne są蕈 • Noźne są uszkodzone • Brak smarOWANIA => tarcie	• naostrzyć noźne • wymienić noźne • naoliwic noźne
Silnik mruczy, noźne pozostajny w mistręscu	• Noźne zblokOWANE	• uzunȩć przyzemiot

Dane techniczne

Type	HS 650/55
Model	HS 650/55
Moc silnika P1	650 W
Napiȩcie zasilania / Częstotliwość zasilania	230 V~ / 50 Hz
Jałowka prędkość obrotowa no	1600 min-1
Długość noża	570 mm
Długość ciecia	505 mm
Grubości mierczna	1,5 mm
Grubości ciecia	20 mm
Przestawienie uchwytu	±90° (180°)
Wibracja ręki i ramienza z wg EN 1033/DIN 45675	avhw= < 2,613 m/s2
Poziom ciȩstanie akustycznego Lwa (wg dyrektywy 2000/ 14/EG)	mierzony poziom ciȩstiania akustycznego 98,1 dB (A)
	gwarantowy poziom ciȩstiania akustycznego 100 dB (A)
Akustycznyy LPA (wg dyrektywy 2000/14/EG)	85,1 dB (A)
Ciezar	ca. 3,25 kg
Klasa bezpieczność	II

Innehäll
