MANUALE UTENTE HS 650-55 ATIKA

Istruzioni per l'uso - Indicazioni per la sicurezza - Pezzi di ricambio

Heggeschaar

Dichiarazione di conformità CE correspondentemente alle direttive 98/37 CE

dichiara, sotto la propria responsabilità, che il prodotto Tagliasepi HS 650/55

al quale si riferisce但这a dichiarazione, è conforme ai requisiti basilari per la sicurezza e la salute in vigore, delle direttive 98/37/CE, così come ai requisiti delle altre direttive in vigore 2004/108/CE, 2000/14 CE, 2006/95/CE.

Livello di potenza sonora misurata LWA 98,1 dB (A) e livello di potenza sonora garantita LWA 100 dB (A).

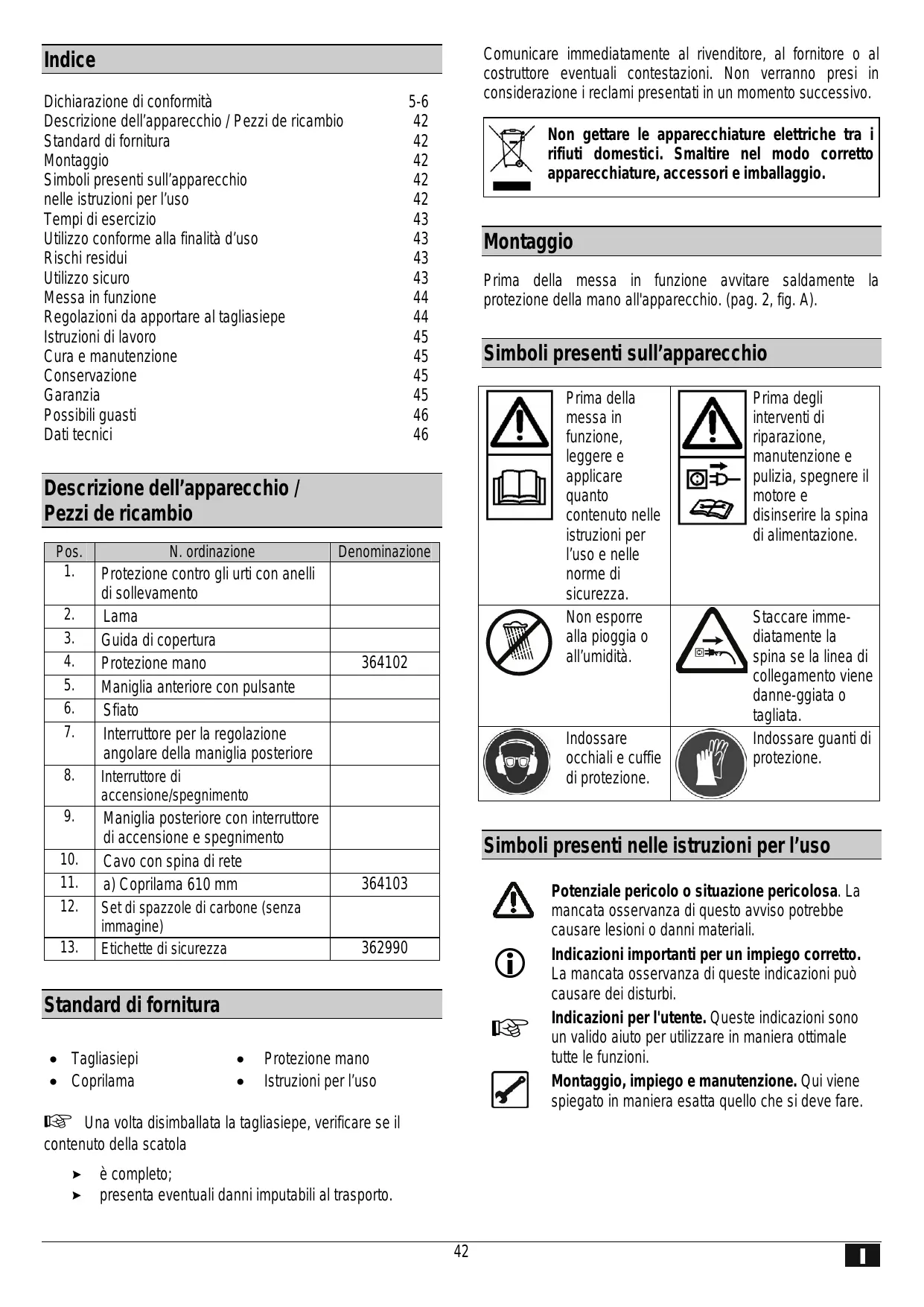

Dichiarazione di conformità 5-6

Descrizione dell'apparecchio / Pezzi de ricambio 42

Standard di fornitura 42

Montaggio 42

Simboli presenti sull'apparecchio 42

nellesistruzioni per l'uso 42

Tempi di esercizio 43

Utilizzo conforme alla finalità d'uso 43

Rischi residui 43

Utilizzato sicuro 43

Messa in funzione 44

Regolazioni da apportare al tagliasiepe 44

Istruzioni di lavoro 45

Cura e manutenzione 45

Conservazione 45

Garanzia 45

Possibiliquasti 46

Dati tecnici 46

Descrizione dell'apparecchio /

Pezzi de ricambio

Pos.	N. ordinazione	Denominazione
1.	Protezione contro gli urti con anelli di sollevamento
2.	Lama
3.	Guida di copertura
4.	Protezione mano	364102
5.	Maniglia anteriore con pulsante
6.	Sfiato
7.	Interruttore per la regolazione angolare della maniglia posteriore
8.	Interruttore di accensione/spegnimento
9.	Maniglia posteriore con interrottore di accensione e spegnimento
10.	Cavo con spina di rete
11.	a) Coprilama 610 mm	364103
12.	Set di spazzole di carbone (senza imagine)
13.	Etichette di sicurezza	362990

Standard di fornitura

• Tagliasiepi
  Coprilama

• Protezione mano

• Istruzioni per l'uso

Una volta disimballata la tagliasiepe, verificare se il contentuto della scatola

ecomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Montaggio

Prima della messa in funzione avvitare saldamente la protezione della mano all'apparecchio. (pag. 2, fig. A).

Simboli presenti sull'apparecchio

Prima della
messa in
funzione,
leggere e
applicare
quanto
contenuto nelle
istruzioni per
l'uso e nelle
norme di
sicurezza.

Non esporre alla pioggia o all'umidità.

Prima degli
interventi di
riparazione,
manutenzione e
pulizia, spagnere il
motore e
disinserire la spina
di alimentazione.

Staccare immedi- diatamente la spina se la linea di collegamento viene danne-ggiata o tagliata.

Indossare guanti di protezione.

Indossare occhiali e cuffie di protezione.

Simboli presenti nelle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di quello avviso potrebbe causare lesioni o danni materiali.

Indicazioni importanti per un impiego corretto. La mancata osservanza di questeindicazioni cui cause dei disturbi.

Indicazioni per l'utente. Questeindicazioni sono un valido aiuto per utilizzato in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

Utilizzo conforme alla finalità d'uso

Il tagliasiepi è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.
- Sono considerati tagliasiepi destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi e nel Campo agricolo e forestale.
- L'apparecchio non deve essere impiegato per falciare prati, bordi erbosi o per lo sminuzzamento per il compostaggio. Sussiste il pericolò di lesioni!
- Perutilizzato conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle istruzioni per l'uso.
- Durante l'utilizzo della sega, atteneri inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunamente accettate.
- Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i dati di qualsiassi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.
Il costruttore declina inoltre agli responsabilità per i danni di qualiasi gener che dovessero risultare da modifiche al tagliaiepi apportate in proprio dall'utente.
Il tagliasepi deve essere preparato, utilizzato e sottoposto a manutenzione solo da parte di persona che ne abbiano acquisito familarità e che siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da moi consigliati.
- La macchina non deve essere utilizzata in ambienti a rischio di esplosiono o esposta alla pioggia.
- Rimuovere scrupolosamente le parti metalliche (fili, ecc.) dal materiale da tagliare.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando la tagliasiepi in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Lesioni a causa della proiezione di parti dei pezzi.

• Rottura e proiezione di pezzi delle lame.

• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.

• Contatto con parti sotto tensione con componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durataenza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comuniqueuvwiri a creare dei chiari rischi residui.

Utilizzo sicuro

Prima della messa in funzione di questo prodotto leggere ed osservare le seguenti indicazioni e le norme antinfortunistiche della propria assocazione di categoria professionale oppure le normative di sicurezza valide nel rispetto Paese, in maniera tale da proteggere gli altri e se stessi da possibili infortuni.

Conseignare le(norme di sicurezza a tutte le personne chiamate ad operare con la macchina.
(i) Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquise familarità con la macchina facendo riferimento alle istruzioni per l'uso.
  Non utilizzato la macchina per scopi diversi da quelli previsti (vedere „Utilizzo conforme alla finalità d'uso").
• Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in agli momento l'equilibrio.

• Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcohol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioniserie.

• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
- i guanti da lavoro
- scarpe antisdrucciolevoli
- una retina per raccogliere i capelli lunghi

• Indossare abbigliamento per la protezione personale:

• occhiali di protezione

• protezione dell'udito

• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

• Tenere in considerazione gli influssi ambientali:

non esporre il tagliaiepi alla pioggia;
non usare il tagliasepi in ambienti umidi o bagnati;
- lavorare esclusivamente in condizioni di visibilità sufficiente;
nonutilizzareiltagliasiepi vicino a liquidiogas inflammabili.

Non lasciare mai il tagliasiepi incustodito.
Il tagliasepi non può essere utilizzato da persona di età inferiore ai 18 anni.
- Tenere lontane eventuali altre personne.

• Non lasciare che altre personne, in particolare i bambini, tocchino l'utensile o il cavo.
  Tenere queste persone lontane alla zona di lavoro.
  Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel Campo di potenza specificato.
• Non utilizzato lame che non corrispondono ai dati caratteristici specificati nelle presenti istruzioni per l'uso.

L'impiego di altri utensili e accessori potrebbe implicare il pericolo di contusioni da parte dell'utente.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• Intervention di riparazione

• Intervention di manutenzione e pulizia
• Eliminazione di anomalie tra cui rientraanche il bloccaggio delle lame)
• trasporto e stoccaggio
• abbandono del tagliasiepi (anche per interruzioni di breve durata).

Curare il tagliasepi con grande attenzione:

• Conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
• Mantenere le maniglie asciutte e libero da olio e grasso.

• Attenersi alle norme di manutenzione

• Controllare se la macchina presente danneggiamenti:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimaleenza bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della tagliasiepe, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
• Sostituire le etichette di sicurezza danneggiate o illeggibili.

Non lasciare inserta alcuna chiave per utensil!
Prima dell'accensione, controllare sempre che la chiave gli utensili di regolazione siano stati rimossi.
- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso fuori alla portata dei bambini.

Sicurezza elettrica

• Esecuzione della linea di allacciamento secondo IEC 60245 (H 07 RN-F) con una sezione del conduttore di almeno

1,5 mm² con una lunghezza del cavo fino a 25 m
2.5 mm² con una lunghezza del cavo除外 i 25 m

Lutente deve proteggere se stesso delle scariche elettriche. Evitare il contatto di parti del corpo con componenti a massa.
Non utilizzato il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.

• Non trasportare mai l'apparecchio afferrandolo per il cavo di collegamento.
• Controllare regolarmente il cavo del tagliasepi e farlo sostituire da un technician specializzato se presenta danneggiamenti.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
  Nonutilizzareconduttoridi collegamento difettosi.
• All'aperto utilizzato solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamentielettriciprovvisori.
  Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Atteneri alle dispositionsi locali, in particolare in merito alle misure di sicurezza.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.
Utilizzare sostanto pezioni di ricambio, accessori e accessori speciali originali. L'utilizzo di pezioni di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Messa in funzione

Allacciamento alla rete

Confrontare la tensione specificata nella targhetto, ad esempio 230V , con la tensione di rete e collegare correttamente la tagliasiepe alla presa a massa corrispondente.

Motore a corrente alternata:

utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interrottore di sicurezza per correnti di guasto e protezione 10 A.

Utilizzare il cavo di collegamento o di prolunga con una sezione dei fili di almeno 1,5mm^2

Collegamento del cavo di prolunga

Per impedire un distacco occidentale del collegamento a spina, insere il cavo di prolunga sotto forma di cappioattraverso l'apertura nella maniglia posteriore ed agganciarlo.
Pagina 4, Fig. D.

Accensione

Non utilizzato apparente il cui interrottore sa dificile da attivare e disattivare. Gli interrottori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Il tagliasiepi non possiede alcun dispositivo di sicurezza di disinserzione a due mani che impedisce un'accensione occidentale.

Premere l'interruttore di accensione/spegnimento sulla

maniglia posteriore (9) e contemporaneamente con l'altra mano azionare il pulsante sulla maniglia anteriore (8),agina 2, Fig. A.

Spegnimento

Per spagnere l'apparecchio, rilasciare l'interruttore di

accensione/spegnimento o il pulsante.

Regolazioni da apportare al tagliasiepi

Girare la maniglia, pagina 3 Fig. B

La maniglia può essere regolata in 5 posizioni di lavoro (incrementi di 45^ ).

1. Durante la regolazione, l'interruttore di accensione / spegnimento sulla maniglia posteriori (8) non delve essere azionato.
2. Impugnare il tagliaiepi sulla maniglia anteriore (5), pagina 3 Fig. B.
3. Spingere indietro l'interruttore (7).
4. La maniglia posteriore (9) più essere rurotata nella posizione desiderata.
5. Rilasciare l'interruttore (7) ed assicurarsi che si incastri. La maniglia è fissata.

Istruzioni di lavoro

Prima di iniziare i lavori, prestareattenzione a quanto segue:

• Posto di lavoro in ordine?
  Non mettere in funzione l'apparecchio perché prima fatto le presenti istruzioni per l'uso, aveo osservato tutte le norme specificate e aveo montato l'apparecchio nel modo descritto!
• Tenere sempre pulito lo sfiato del motore.
• Prima di tagliare, allontanare eventuali animali alla siepe per non ferirli.

Uso del tagliasiepi, pagina 3 - 4, Fig. C - F

Impugnare il tagliasepi con entrambé le mani ad una distanza sicura dal corpo.

Il cavo di prolunga dever rimanere dietro il tagliasiepi durante il taglio, in modo che non possa essere tagliato delle lame. Fig. D.
Il tagliasepi cui èsso guidato in avanti e indietro o da un lato all'altoattraverso movimento oscillatori. Fig.E.
- Tagliare prima i lati delle siepi e solo dopo il bordo superiore. Fig. F.
- Tagliare la siepe dal basso versus l'alto.
- Tagliare la siepe a forma trapezoidale. Fig. C.

• Tirare una corda sulla lunghezza della siepe se si desidera accorriare il bordo superiore della siepe in maniera uniforme.
• Rimuovere assolutamente le parti estranee alla siepe (ad es. fili), in quanto potrebbero danneggiare le lame del tagliasepi.

Prestare comunique attenzione alle normedi

sicurezza a pag. 43 e seguenti.

Cura e manutenzione

Disinserire la spina di alimentazione prima

di agli intervento di manutenzione e pulizia.

I dispositiivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Per garantire la funzionalità della tagliasiepe,

prestare attentione a quanto segue:

Pulire e oliere regolarmente tutte le parti mobili.
Pulire o aspirare lo sfiato.
Non pulire mai le lame con acqua pericolodi corrosione!

Nonutilizzaremai grasso!

Utilizzato olio ecologico.

Conservazione

Disinserire la spina di alimentazione.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

• Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della tagliasipe e garantire un facile azionamento della stessa:

• Effettuare una pulizia di fondo.
  Trattare tutte le parti mobili con un olio ecologico.

Nonutilizzaremai grasso!

Spostare il coprilama sulla lama.

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Guasto	Possibile causa	Eliminazione (disinserire la spina di alimentazione)
Il tagliasiepi non funziona	• Assenza di corrente • Assenza di corrente • Cavo di prolunga difettoso • Fusible difettoso • Motore oppure interruptore difettoso	• Controllare l'alimentazione elettrica • Controllare l'alimentazione elettrica • Controllare il cavo, non riutilizzato i cavi difettosi • Sostituire il fusibile • Far controllare o riparare il motore o l'interruptore da un'officina autorizzata
Il tagliasiepi non funziona	• Cavo difettoso • Guasto interno • Interruttore d'accensione/spegnimento difettoso	• Controllare l'alimentazione elettrica • Rivolgersi al produttore o al servizio d'assistenza competente • Rivolgersi al produttore o al servizio d'assistenza competente
Il motore funziona, ma le lame rimangono ferme	• Guasto interno	• Rivolgersi al produttore o al servizio d'assistenza competente
Le lame si riscaldano	• Le lame sono consummate • Le lame sono difettose • Assenza di lubrificazione => sfregamento	• Far'affilare le lame • Sostituire le lame • Lubricare le lame
Il motore ronza, le lame rimangono ferme	• Le lame si bloccano	• Rimuovere l'oggetto che blocca le lame

Dati tecnici

Tipo	HS 650/55
Modello	HS 650/55
Potenza motore P1	650 W
Tensione di rete / Frenuzza di rete	230 V~ / 50 Hz
Numero di giri a vuoto n0	1600 min-1
Lunghezza delle lame	570 mm
Lunghezza di taglio	505 mm
Spessore della lama	1,5 mm
Luce del ramo	20 mm
Regolazione della maniglia	± 90° (180°)
Vibrazione mano-braccio conforme a EN 1033/DIN 45675	avhw= < 2,613 m/s2
Livello di pressione acustica Lwa (secondo la direttiva 2000/14/CE)	Livello di pressione acustica misurato 98,1 dB (A) Livello di pressione acustica garantia 100 dB (A)
Livello di pressione acustica al postingi lavoro LPA	85,1 dB (A)
(secondo la direttiva 2000/14/CE)
Peso	ca. 3,25 kg
Classe di protezione	II

Inhoud
