BRUGSANVISNING HS 680-61 ATIKA

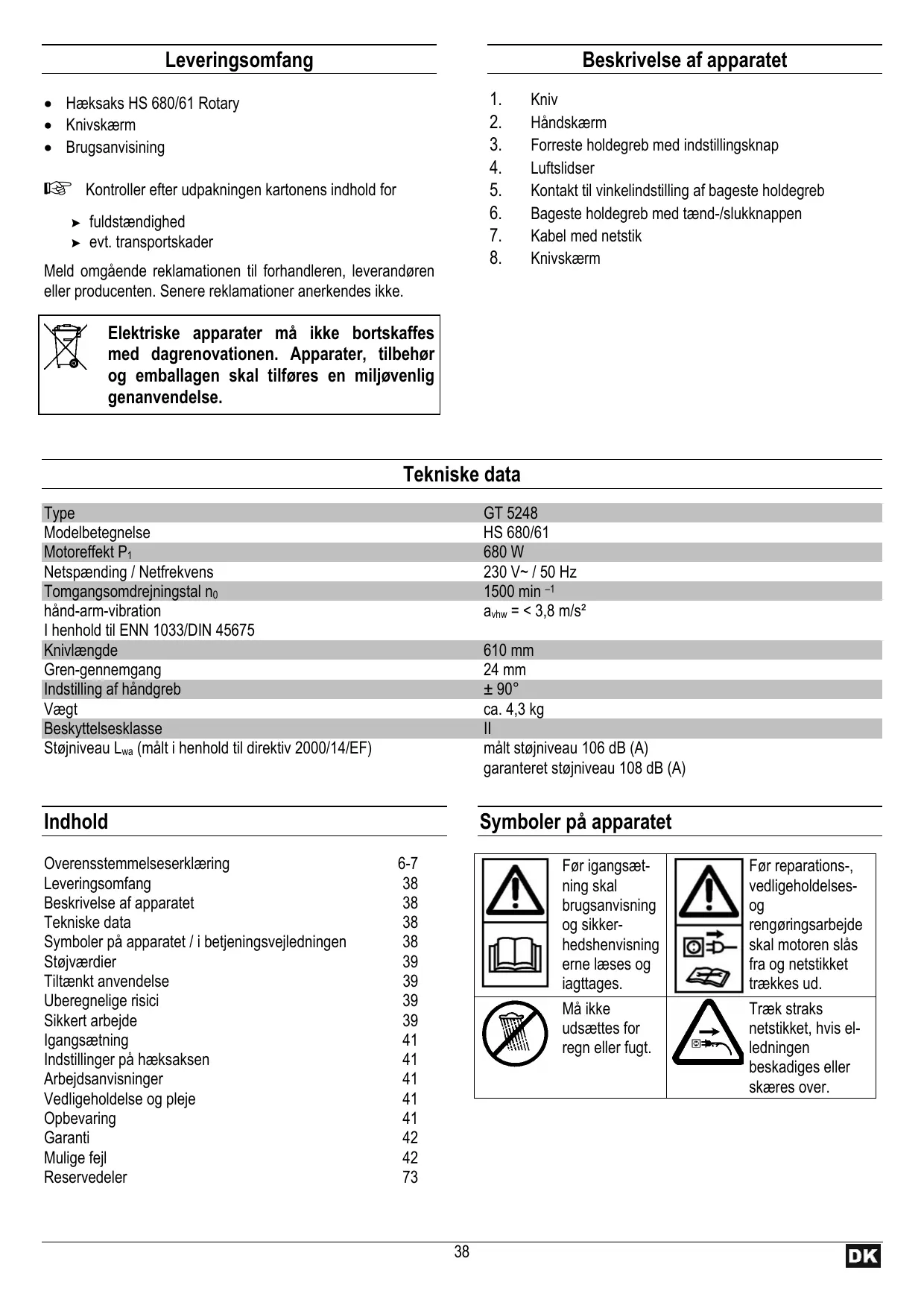

Side 38 - 42 Brugsanvising - Sikkerhedshenvisninger - Reservdeler

som er omfattet af donne erklæring, overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan finde anvendelse. 2004/108/EG, 2000/14 EG, 73/23/EWG.

Meld omgående reklamationen til forhandleren, leverandøren aller producenten. Senere reklamationer anerkendes ikke.

Elektriske apparater på unké bortskaffes med dagrenovationen. Apparater, tilbehör og emballagen skal tilføres en miljøvenlig genanvendelse.

1. Kniv
2. Händskærm
3. Forreste holdegreb med indstillingsknap
4. Luftslidser
5. Kontakt til vinkelindstilling af bagesto holdegreb
6. Bageste holdegreb med taend-/slukknappen
7. Kabel med netstik
8. Knivskaerm

Tekniske data

Type	GT 5248
Modelbetegnelse	HS 680/61
Motoreffekt P1	680 W
Netspænding / Nettfrekvens	230 V~ / 50 Hz
Tomgangsomdrejningstal n0	1500 min-1
händ-arm-vibration	avhw= < 3,8 m/s2
I henhold til ENN 1033/DIN 45675
Knivlængde	610 mm
Gren-gennemgang	24 mm
Indstilling af handgreb	± 90°
Vægt	ca. 4,3 kg
Beskyttelsesklasse	II
Støjniveau Lwa (mål't i henhold til direktiv 2000/14/EF)	mål't støjniveau 1

Indhold

Overensstemmelseserklaering 6-7
Leveringsomfang 38
Beskrivelse af apparatet 38
Tekniske data 38
Symboler på apparatet / i betjeningsvejledningen 38
Stjvardier 39
Tiltaenknt anvendelse 39
Uberegnelige risici 39
Sikkert arbejde 39
Igangsaetning 41
Indstillinger pahaeksaksen 41
Arbejdsanvisninger 41
Vedligeholdelse og pleje 41
Opbevaring 41
Garanti 42
Mulige feil 42
Reservedeler 73

Før igangsæt- ning skal brugsanvising og sikker- hedshenvisning erne læses og iagttages.	Før reparations-, vedligeholdelse- og rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.
Må ikke udsættes for regn eller fugt.	Træk straks netstikket, hijs el- ledningen beskadiges eller skæres over.

Symboler i brugervejledningen

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Ignorering af disse henvisninger kan medfrole forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Driftstider

Vær inden idrifttagning af apparatet opmærksom på de regionale forskritter vedrørende støjemissionen.

Stojværdier

Indsats af maskinen som hæksaks med standardknife

	Lydeffektniveau
mäßt	LWA=106 dB(A)
garanteret	LWA=108 dB(A)

Tiltænk't anvendelse

• Hæksaksen er kun egnet til privat brug i huset og private haver.
• Som hæksakse til private haver anses apparater, der/DD anwendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug.
• Apparatet pågressive til klipning af græsplæner eller til skæring og kompostering. Der består fare for kvæstelser.
• Til den tiltænkte anvendelse hør er ogss opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser samt afterkommense af sikkerhedsanvisningerne i vejledningen.
• De for drift gældende forskritter om ulykkesforebyggelseamt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholds.
• Enhver derudover gängebrug gælder som ikke at ∀ere beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.
• Ved forandringer på egen.Hand ved hæksaksen bortfalden producentens ansvar for alle derived opståede skader.
  Hæksaksen ma kun klargøres, anwendes og vedligeholds af personer der er fortrolige med apparatet og er informeret om farene. Reparationsarbejde ma kun

udfores af os eller af kundeservicecentre, som vi har udpeget.

• Maskinen pågressive anvendes i eksplosionsfarlige omgivelseer eller udsættes for regn.
  Metaldele (tråd etc.) skal fjernes fra det materiale der skal klippes.

Uberegnelige risici

Selm hæksaksen anwendes til det tiltænkte formal og alle geldende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, nr "Sikkerhedsanvisninger" og "Tiltænkt anvendelse" samt delve brugervejledningen følges og overholds.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for kvæestelser pga. udslynget materiale.
  Brud og udslyngning af knivdele.
• Fare på grund af strøm ved brug af ukorrekte eultil-slutningskabler.
• Beröring af spændingsførende dele ved Åbnede elektriske komponenter.
• Horeskader ved laengere varende arbejde.uden horeværn.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Læs og iagtagør igangsætning af detteproduknde henvisninger og Deres fagsammenslutnings

forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelier i det pagaelende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med hæksaksen.

Disse sikkerhedsanvisninger skal opbevares omhyggeligt.

Gør Dem kende med apparatet for brug ved hjælp af betjeningsvejledningen.
- Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse").
- Undgå unormal kripsstilling. Sørg for sikkert ståsted og hold altid ligevægt.
Vær opmærksom. Vær opmærksom på hvad De har med at gøre. Vær fornuftigt ved arbejdet. Anvend apparatet ikke,ningar De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

• Anvend egnet arbejdstoj:

• intet løstsiddende toj aller smykker (de kan gribes af bevægelige dele)

• arbejdshandsker, skridsikkert fodtj
• et harnet til langt hare
  Anvend personligt beskyttelsesudstyr:

- Beskyttelsesbriller

• Hold arbejdsområdet iorden! Uorden kan resultere iulykker.
  Vær opmaerkomspaa pavirkninger udefra:

• Udsæt ikke hæksaksen for regn.

• Anvend/DD haeksaksen i fugtige ell erve omgivelser
  Arbejd kun ved tilstrækkelig sigtbarhed.

• Anvend/DD hæksaksen i nærheden af brandbare væsker eller gasser.

• Efterlad hæksaksen aldrig.uden opsyn.

• Personer under 18år maybe betjene apparatet.
• Hold andre personer borte.

Lad ikke andre personer,—især børn,kommen ikontakt med værktøjet eller kablet.

Hold dem borte fra arbejdsomraret.

• Overbelast ikke hæksaksen! Du arbejder bedre ogmere sikkert i det angivne effektområde.
  Hæksaksen ma kun anvendes med komplet og korrekt monterede beskyttesesanordninger og intet på saven maændres, som kan påvirke sikkerheden.
• Anvend ingen knife der/DDke stemmer overens med de angivne tekniske data i donne betjeningsvejledning.

Brug af andet værktj og tilbehør kan bringe dig i fare.

• Sluk for hæksaksen og tag netstikket ud af stikkontakten ved:

• reparationsarbejde

• vedligeholdelses- og rengøringsarbejde
• udbedring af fejl (herunder blokering af knivene)

• transport og opbevaring
  haeksaksen afterlades (også ved kortvarige afbrydelser)

• Plej din hæksaks omhyggeligt:

• Hold værktøjerne skarpe og rene for at kunne arbejde bedre ogmere sikkert.

• Hold händtagene tøre og frie for olie og fedit.

• Kontroller hæksaksen for eventuelle beskadigelser:

• Før fortsat brug af hæksaksen skal beskyttelsesanordningerne kontrolleres grundigt for fejlfri og korrekt Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal vare rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af hæksaksen.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret vorksted uller udskiftes, safremt intet andet er angivet i brugervejledningen.
• Beskadigede aller icke Iaesbare sikkerhedsmarkater skal erstattes

Fjern altid værktøjsnogler!
Kontroller havergangforhaeksaksentændes,omnogleog indstellingsværktjerfjernet.
- Opbevar ikke anvendte apparater på et短时间内 sted ut den for børns rækkevidde.

Elektrisk sikkerhed

Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretvearsnit på minded

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m

Sorg for beskyttelse mod elektrisk stød. Undgå kropskontakt med jordforbundne dele.
- Anvend/DD kablet til andre formal end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DD kablet til at trække stikket ud af stikkontakten.

Bae aldrig apparatet pa tilslutningsledningen.
- Kontroller hæksaksens kabel med jævne mullemrum og fæ det udskiftet af en autorisret elektriker nær det er beskadiget.
- Ved montering af en tilslutningsledning sorg for at denen ikke er i vejen,kommen i klem, bojes og at stikforbindelsen ikke bliver vår.
- Kontroller regelmæssigt forlæŋgerkabler og udskift dem, hvis de er beskadigede.
Anvend ingen defekte tilstuningsledninger.
- Anvend udendørs kun forlæŋgerkabler, der er godkende hertil og markeret på tilsvarende måde.
Anvend ingen provisoriske eltilslutninger.
- Beskyttelsenanordninger på aldrig kortsluttes eller sættes ud af drift.
Tilslut apparatuset via et fejstrømsrelae (30 mA).

Eltilsuttingen aller reparationer pa hæksaksenelektriske dele skal udfores af en autoriseret elektrikereller af en af vore kundeserviceafdelinger.De lokaleforskrifter - især hvad beskyttesesforanstaltninger angar -skal overholds.
Reparationer pa andre af hajsaksen dele skal udfores af producenten ell er en af hans kundeserviceafdelinger.
Anvend kun originale reservedele, tilbehør og ekstraudstyr. Ved anvendelse af andre reservedele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Igangsætning

Nettilsnutting

Sammenlign den på hæksaksens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut hæksaksen til en tilsvarende og korrekt jord forbundet stikkontakt.

Vekselstrømsmotor:
Anvend en beskyttelseskontakt, netspænding 230 V med fejlstrømsrelæ og sikring 10 A inert.
- Anvend tilslutnings- aller forlaengerkabler med en kernediameter på mindst 1,5 ~mm^2 .

Tilslutning af forlængerledning

For at undgå en utilisitet lösning af forlængerledningen, stik forlængerledningen som lække gennem Åbningen i det bageste holdegreb og læg den over kabelophængningen. Side 5, fig. D.

Indkobling

Benyt intet apparat, hvor kontakten不信 tænde ell slukke. Beskadigede kontakter skal omgænde repareres ell udskiftes af kundeservice.

Hæksaksen har en sikkerheds-to-hånd-afbryder, der frohindrer en utilisigtet igangsætning.

Trykænd/sluk-kontakten på det bageste holdegreb (6) og

aktiver med samtidigt knappen på forreste holdegreb (3) med den,andenhand,side3,fig.A.

Frakobling

Til slukning af apoparatet slip tænd-/sluk-kontakten ell er knappen.

Indstillinger på hæksaksen

Drej holdegreb, side 4, fig. B

Holdegrebet kan indstilles i 5 arbejdsspositioner (45^ - trin)

1. Under indstillingen kan tænd-/slukkontakten på det bageste holdegreb (6) ikke aktiveres.
2. Hold hæeksaksen på det forreste holdegreb (3), side 4, fig. B.
3. Skub kontakten (5) tilbage.
4. det bageste holdegreb kan skubbes i den onskede position.
5. Slip kontakt (5) og vær opmærksom på om den falder i hak. Holdegrebet er fikseret.

Arbejdsanvisninger

För arbejdssstart skal følgende kontrolleres:

Arbejdsplads ryddet op?
Hæksaksen på不经 tages i brug, før brugervejledningen er blevet læst, alle angivne anvisninger er blevet forstæt og hæksaksen er blevet monteret som beskrevet!
- Få inden klipningen dyrene til at forlade hækken for/DD at skade dem.

Arbejde med hæksaksen, side 5, fig. D - F

Hold hæksaksen med begge hænder i sikker afstand fra kroppen

• Forlaengerledningen skal under klipningen forblive bag hæksaksen for at forhindre at det klippes over, fig. D.
  Hæksaksen kan, pga. knivene med dobbeltskær bevæges frem og tilbage og i pendulbevgelser, fig. E
• Klip først hæksiderne og derefter overkanten, fig. F.
• Klip hækken oppefra og nedefter.
• Klip hækken i trapezform, fig. C.
• Spænd en rettesnor over hækkens længde, hvis du vil klippe en lige overkant af hækken.
• Fjern fremmedlegemer ud af hækken (f. eks trad, dappekan beskadige hæksaksens knife.

Overhold altid sikkerhedshenvisningerne.

Vedligeholdelse og pleje

Træk netstikket ud for vedligeholdsesog rengøringsarbejde.

Sikkerhedsudstyr, der er fjernet til vedligehold og rengoring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medføre uforudsete skader og kvæstelser

Vær opmærksom på følgende for at bibeholde hæksaksens Funktionsdygtighed:

• Rengør og smør regelmæssigt alle bevægelige del med olie.
• Rengør erller støvsug luftsliderne.
  Rengør aldrig knivene med vand korrosionsfare!

Anvend aldrig fert!

Brug miljøvenlig olie.

Opbevaring

Trak netstikket ud.

Opbevar违法犯罪 - Opbevar违法犯罪 - op bevare anvendte apparater på et tört, aflast sted.uden for boRs rækkevidde.
Vær opmærksom på folgende før længere opbevaring for at forlændge hæksaksens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
- Forsyn alle bevægelige dele med en miljøvenlig olie.

Anvend aldrig fert!

Skub knivafskærmning over kniven.

Garanti

Vi yder to ars garanti fra leveringen af hæksaksen fra forhandlerens lager og det for mangler, som er sket på grund af materiale- eller fabrikationsfejl.
For skader, der er sket på grund af ukyndig behandling eller utilstrækkelig emballage ved returnering af apparaterne ull med tilsidesættelse af brugervejledningen, er garantikrav udelukkede. Fejlbehæftede dele skal sendes porto-ller fragtfrit til vores fabrik. Afgorelsen om gratis levering afreservedele er forbeholdt os.
■ Eventuelle garantiarbejder udfores af og eller an af vore autoriserede serviceafdelinger. Vor udtrykkelige tilladelse er ndvendig, hvis afhjælpningen af garantiskaden udfores af et andet firma.
Garantien omfatter ikke normalt slid på knivene.
Vi yder kun garanti ved brug af originale reservedele.
AEndringer, der tjener den tekniske udvikling, forbeholdes.

Mulige fejl

Fejl	Mulig ørsag	Afhjælpning (træk netstikket)
Hæksaksen kører ikke	• ingen strøm • Strømsvigt • Forlængerkabel defekt • sikring defekt • Motor eller kontakt defekt	• kontROLLER strømforsyning • kontROLLER kabler, brug ikke defekte kabler. •udskift sikring •få motor ellerkontakt kontROLLERet ogevt. udskiftet af en el-fagmand.
Hæksaksen klipper med afbryderlser	• kabel defekt •intern fejl •tænd-/slukknap defekt	• kontROLLER strømforsyning •kontakt producent eller pågåeldnende kundeservice •kontakt producent eller pågåeldnende kundeservice
Motor kører, knive standser	•intern fejl	•kontakt producent eller pågåeldnende kundeservice
Knife bliver varme	•knife er.sløve •knife er defekt •manglende smøring=>friktion	•få knivene slebet •udskift knife •smør knives med olie
Motor brummer, knive standser	•knife blokerer	•fjern genstand
