KORISNIČKI PRIRUČNIK HS 600-55 ATIKA

Uputa za uporabu -sigurnosne upute -rezervni lijelovi

Tagliasiepi

HR EU izjava o konformnosti odgovarajuéi smjernici 98/37 EG

HR izjavljube sa samo svojom odgovornošću, da proizvod

Skare za zivicu HS 600/45, HS 600/55

na koji se odnosi ova izjava, ogovara jasnim osnovnim sigurnosnim i zdravstvenim zahtjevima smjernica/98/37/EG, kao i zahtjevima drugih jasnih smjernica 2004/108/EG, 2000/14 EG, 2006/95/EG.

Izmjerena razina zvučnog učinka LwA 96,7 dB (A), zagarantirana razina zvučnog učinka LwA 103 dB (A).

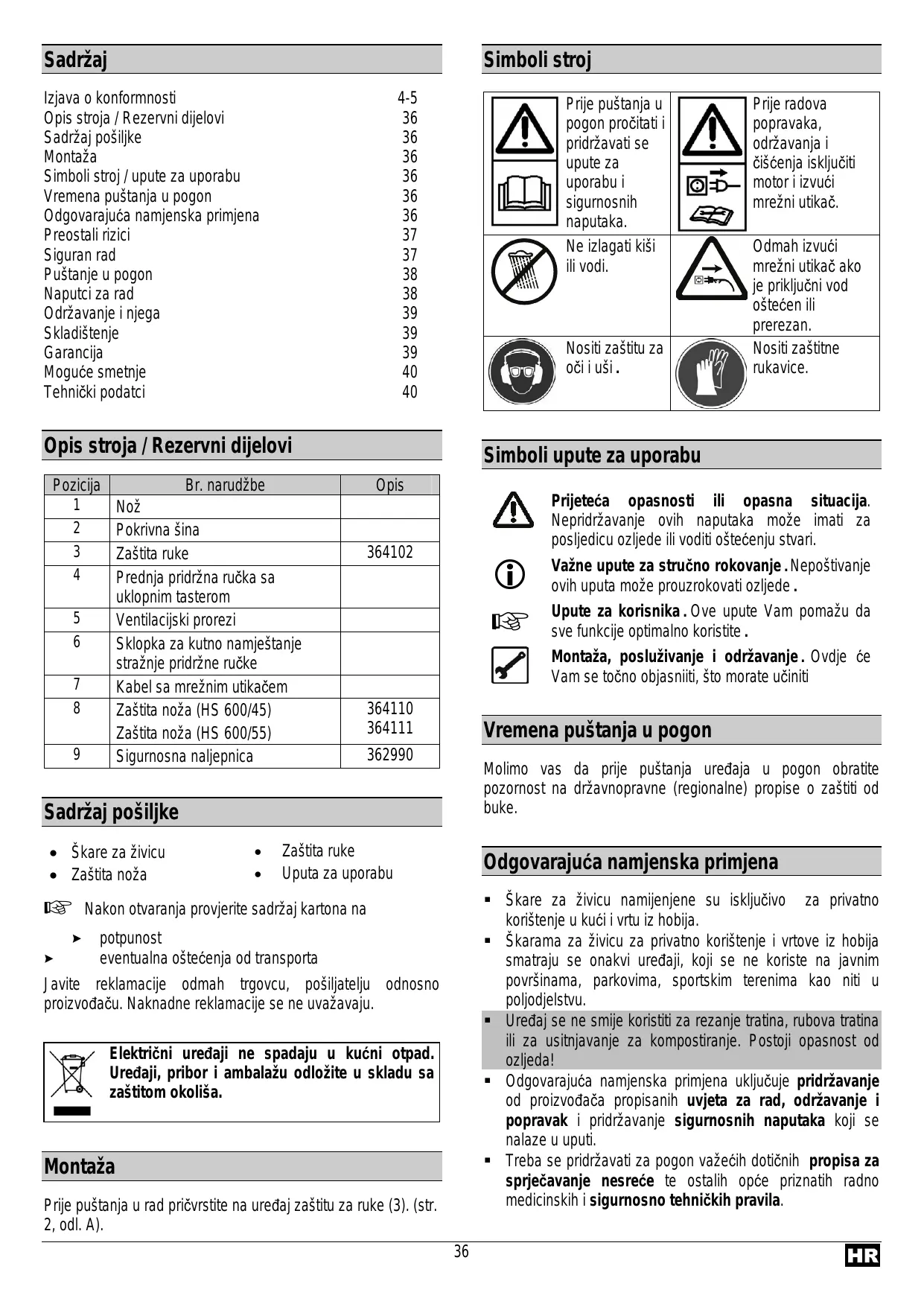

Opis stroja / Rezervni dijelovi

Pozicija	Br. narudžbe	Opis
1	Nož
2	Pokrivna šina
3	Zašita ruke	364102
4	Prednja pridržna ručka sauklopmim tasterom
5	Ventilacijski prorezi
6	Sklopka za kutno namješanje stražnje pridržne ručke
7	Kabel sa mrežnim utikačem
8	Zašita noža (HS 600/45)	364110
	Zašita noža (HS 600/55)	364111
9	Sigurnosna naljepnica	362990

Sadržaj posiljke

• Škare zaŽivicu

Zastrita ruke

Nakon otvaranja provjerite sadrzaj kartona na

potpunost

eventualna ostecenja od transporte

Javite reklamacije odmah trgovcu, posiljatelju odnosno proizvodaču. Naknadne reklamacije se ne uvažavaju.

Elektrčni urežaji ne spadaju u kučni OTPad. Urežaji, pribor i ambalažu odložite u skladu sa zašitom okolísa.

Montaža

Prije pušanja u rad pričvrstite na urežaj zašitu za ruke (3). (str. 2, odl. A).

Simboli stroj

Pije pušanja u pogon pročitati i pridržavati se upute za uporabu i sigurnosnih naputaka.	Pije radova popravaka, odžavanja i čišćenja isključiti motor i izvuči mrežni utikač.
Ne izlagati kisi ili vodi.	Odmah izvuči mrežni utikač ako je priključni vodostećen ili prerezan.
Nositi zašitu za oči i uši.	Nositi zašitne rukavice.

Prijeteća opasnosti ili opasna situacija. Nepridržavanje ovih naputaka moze imati za posljedicu ozljede ili voditi ostecenju stvari.

Văžne upute za stručno rokovanje. Nepošivanje ovih uputa moze prouzrokovati ozljede.

Upute za korisnika. Ove upute Vam pomazu da sve funkcjje optimalno koristite.

Montaža, posluživanje i održavanje. Ovdjeće Vam se točno objasiñiti, što morate učiniti

Vremena pušanja u pogon

Molimo vas da prije pušanja urežaja u pogon obratite pozornost na državnopravne (regionalne) propise o zašiti od buke.

Odgovarajuca namjenska primjena

• Škare zaŽivicu namijenjene su isključivo za privatno korištenje u kući i vrtu iz hobija.
• Škarama zaŽivicu za privatno korištenje i vrtove iz hobija smatraju se onakvi uredaji, koji se ne koriste na javnim povrsinama, parkovima, sportskim terenima kao niti u poljodjelstvu.
• Urečaj se ne smije koristiti za rezanje tratina, rubova tratina ili za usitnjavanje za kompostiranje. Postoji opasnost od ozljeda!
• Odgovarajuca namjenska primjena uključuje pridržavanje od proizvodača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

• Treba se pridržavati za pogon važecih dotičnih propisa za sprječavanje nesrece te ostalih opće priznath radno medicinskih i sigurnosno tehnickih pravila.

• Svaka daljnja uporabaijke odgovarajući namjenska. Proizvodač ne odgovara za šte koje proizlaze iz toga : rizik snosi sam korisnik.

• Svojevoljne promjene na škarama zaŽivicu isključuju jamstvo proizvodača za proizlazeće stete svake vrste.
• Škare zaŽivicu smiju biti opremljena, korišena i odžavana isključivo od osoba koja su s time upoznata i obaviješena o opasnostima. Popravke smijemo vršiti samo mi odnosno od nas ovlašena servisna mjesta.
  Stroj se ne smije koristiti u okolini izlozenoj opasnosti od eksplozije ili izlagati kisi.
• Metalne dijelove (žice itd.) treba svakako odstraniti iz materijala za rezanje.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotčihn sigurnosnih propisa, mogu zbog odrežene konstrukcije u svruh namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se poštuju „sigurnosni naputci" i „odgovarajuca namjenska primjena" te cjelokupna uputa za uporabu.

Pazljivost i oprez smanjuju rizik ozljeda osoba i ostecenja.

Ozljeda odbačenim dijelovima izradaka.
Lomljenje i izbacivanje rijelova noza.
- Opasnost od struje, kod uporabe neadekvatnih priključnih elektrčnih vodova.
- Dodirivanje dijelova pod naponom kod otvorenih elektricnih elementata.
- Ostečivanje sluha kod dugotrajnijih radova bez zašite sluha.

Unatoč poduzetih mjera opreza još mogu postojati ne tolko očigledni preostali rizici.

Siguran rad

Pije pušanja u pigeon ovog proizvoda obratite pažnju na sljedeću uputu i Propise o sprečavanju nezgoda Vaseg strukovnog udruženja tj. sigurnosne odrebe koje vrijede u svakoj dotičnoj zemplji, kako bi zašitili sebe i druge od mogucih ozljeda.

Prosljedite sigurnosne naputke swim osobama koje rade sa strojem.

Dobro pohranite ove sigurnosne naputke.

• Upoznajte se prije primjene sa strojem pomoću upute za uporabu.
• Ne koristite stroj za namjene za koje nije predviden ( vidi "odgovarajuca namjenska primjena").
• Izbjegavajte neprirodni položaj tijela. Pobrinite se za siguran stav i držite u svakom trenutku ravnotežu.

• Budite pažljivi. Pazite što Činite. Krenite s razumom na posao. Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja moze dovesti do ozbiljnih ozljeda.

• Nosite odgovarajuću radnu odjecu:

• nikakvu široku odjeću ili nakit, oni mogu biti Zahvačeni odPokretnih dijelova
  radne rukavice, obuckoja se ne klize

• mrežu za kosu kod duge kose

• Nosite obnuzaistnutu odjecu:

• zašitne naočale

• zašita sluha

• Držite Vase područje rada urednim! Nered moze imati za posljedicu nasrće.
  Uzmite u obzir utjecaje okoline:

• Ne izlăžite škare zaŽivicu kisi.

• Ne upotrebljavaje škare zaŽivicu u vlažnom ili mokrom okružju.
• Radite isključivo u zadovoljavajućim sigurnosnim uvjetima.
• Ne upotrebljavaje škare zaŽivicu u blizini upaljivih tekuci nii plinova.

Ne ostavlajte škare zaŽivicu nikada bez nadzora..
- Osobe mlade od 18 godina ne smiju rukovati uredajem.

Držite ih podalje od Vaseg područja rada.

• Ne preopterećujete stroj! Bolje i sigurnije radite u navenenom području snage.
• Sluzite se sa uredajem samo sa kompletnim i ispavnomitiranim sigurnosnim uredajima i nemojte nistamijenjati na masini sto bi moglo utjecati na sigurnost rada.
• Ne upotrebljavaje nikakve nozeve koji ne odgovaraju navedenim karakteristicnim podacima ovih uputa za uporabu.

Uporaba drugih alata i drugog pribora moze značiti opasnost od ozljedivanja za Vas.

• Isklučite stroj i izvucite mrežni utikač iz utičnice kod:

• radova popravaka
  radova oderzavanja i ciscenja

• otklanjanja smetnji (u to se ubraja i blokiranje nozeva)
  Transport i skladistenje

• Napustanje škara zaživicu (takoder kod kratkotrajnih prekida)

• Njegujte vaše škare zaŽivicu brižljivo:

• Držite alat oštrim i Čistim da biste mogli raditi bolje i sigurnije.

• Držite ručice suhe i slobodne od ulja i masti.

• Pridržavajte se propisa odrzavanja i naputaka izmjene alata.

• Provjerite stroj na moguca oštećenja:

• Prijde daljnje uporabe stroja treba pažljivo pregledati zašitne uredaje na besprijkorno i odgovarajuću namjensku funkcjju.

• Provjerite da li Pokretni dijelovi besprijekorno Funktioniraju i da li nisu zaglavljeni ili da li su dijelovi ostecieni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad pile.

• Ostečeni zašitni uredaji i dijelovi moraju biti prikladno popravljeni ili zamijenjeni od strane priznatog stručnog obrta, ukolko nista drugo nije navedeno u uputi za uporabu.

• Ostecene ili nečitke sigurnosne naljepnice treba zamijeniti.

Ne ostavlajte ključeve alata u stroju!
Provjerite uvijek prije uključivanja da li su ključevi i alati za namjestanje uklonjeni.
- Čuvajte nekorištene strojeve na suhom, zakljucanom mjetu izvan dohvata djece.

Elektricna sigurnost

• Izvoedenje prikljucka po IEC 60245 (H 07 RN-F) sa presjekomŽila od najmanje

Elektrichi prikljucak odnosno popravke na elektricnim dijelovima stroja moraju biti izvedeni od koncesijskog elektrotehnickog stručnjaka ili jegnog od nasih servisnih mjesta. Treba se pridržavati mjesnih propisa pogotovo u odnosu na zašitne mjere.

Popravke na drugim dijelovima stroja treba izvršiti proizvodač odnosno jegoh servisnih mjesta.

Upotrebljavaje iskljucivo originalne zamjenske rijelove, dodatni pribor i posebni pribor. Uporabom drugih zamjenskih dijelova i drugog dodatnog pribora mogu nastati nesrece za korisnika. Proizvodač ne jamči za šteke koje proizlaze iz toga.

Pušanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici stroja navedeni napon, npr. 230 V sa mrežnim naponom i priključite pilu propisno na odgovarajuću uzempljenu uticnicu.

Motor na izmjenicnu struju:

Upotrijebite uticnicu sa zastitnim kontaktom, mrežni napon 230 V sa zastitnom strujnom sklopkom i osiguranjem od 10 A.

• Upotrijebite priključne odnosno produktne kablove sa presjekomŽice od minimalno 1,5 mm²

Namješanje produktužnog kabla

pridržnoj ručci (6) i položite je preko kabelskog ovješenja.

Strana 3 sika C.

Uključivanje

Ne upotrebljavajte stroj kod kojeg se prekidač ne da uključiti i isključiti. Ostećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Škare zaŽivicu opremljene su dvorucnim sigurnosnim isključenjem koje sprječava nenamjerno uklučenje.

Pritisnite sklopku za u-/isključenje na străžnjoj pridržnoj.

rucci (6) i stovremeno s drugom rukom uključite uklopni taster

Držati škare zaŽivicu s objéruke u sigurnom razmaku od tijela.

Produzni kabel mora za vrijeme rezanja ostati iza skara za zivicu, da ne moze biti Zahvacen od nozeva, slika C.
- Škare zaŽivicu mogu biti vodene zbog njezinih dvostranih noževa unaprijed i unatrag ili njihanjem s jeder strane prema drugoj, slika D.
- Prvo režite strane zhivice i tek tada gornji rub, slika, slika E.
- Režite zivicu odozdo prema gore.
- Režiteživicu u obliku trapeza, sika B.
- Napnite orijentacijsko uže preko duzinu Živice ako Želite ravnomjerno odrezati gornji rub Živice.
- Svakako odstranite strana tijela izŽivice (npr. Žicu), posto isti mogu ošetiti noževe škara za Živicu.

Održavanje i njega

Prije svakog rada odrzavanja i rada cisćenja izvucite mrežni utikač

Za odrzavanje i ciscenje odstranjeni sigurnosni ureadi moraju se obavezno ponovno propisno montirati i provjeriti.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Obratite pozornost na sijedece da biste ocuvali funcionalnost skara zaŽivicu:

Redovito očistite i podmazite svePokretne djelove.
- Ventilacijski proreze očistiti, odnosno usisati.
Nikada ne Čistite noževe vodom → opasnost od korozije!

Nikada ne upotrebljavaje mast!

Smetnja	Mogući uzrok	Otklanjanje (izvucite mrežni utikač)
Škare zaŽivicu ne rade.	Nema struje Prekid struje. Produžni kabel defektan. Osigurač u kvaru Motor ili prekidač defektan	Provjeriti opskrbu strujom Provjeriti opskrbu strujom Provjeriti kabel, kablove u kvaru ne koristiti više Zamijeniti osigurač Neka koncesionirani elektrstročnjak provjeri ili popraví motor ili sklopu.
Škare zaŽivicu režu sa prekidima	Kabel u kvaru Interna greška Sklopka za u-/isključenje u kvaru	Provjeriti opskrbu strujom Posjetiti proizvoťača ili servisno mjesto Posjetiti proizvoťača ili servisno mjesto
Motor radi, noževi stanu	Interna greška	Posjetiti proizvoťača ili servisno mjesto
Noževi se griju	Noževi su tupi Noževi su u kvaru Nedostatak podmazivanja => trenje	Dati noževe naoštriti Noževe izmijeniti Podmazati noževe
Motor bruji, noževi ostaju stati	Noževi blokiraju	Odstraniti predmet

Tehnički podatci

Oznaka tipa	HS 600/45, HS 600/55
Model	HS 600/45, HS 600/55
Snaga motora P1	600 W
Mrežni napon / Frekvencija mreže	230 V~ / 50 Hz
Praznohodna brzina vrtnje n0	1600 min-1
Dužina noževa	510 mm, 620 mm
Dužina rezanja	440 mm, 540 mm
Debljina sablje	1,5 mm
Provod za granu	16 mm
Vibracija na šaci-ruci EN 1033/DIN 45675	avhw= < 2,141 m/s2
Razina zvučne snage Lwa (prema smjernici 2000/14/EU))	izmjerena razina zvučne snage 96,7 dB (A)
	garantirana razina zvučne snage 103 dB (A)
Razina zvučnog tlaka LPa (prema smjernici 2000/14/EU)	83,7 dB (A)
Težina	cirka 2,80 kg, cirka 3,10 kg
Zašitni razred	II
