GEBRUIKSAANWIJZING HS 600-55 ATIKA

Heggeschaar Bedieningshandleiding – Veiligheidsinstructies – Reserveonderdelen

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

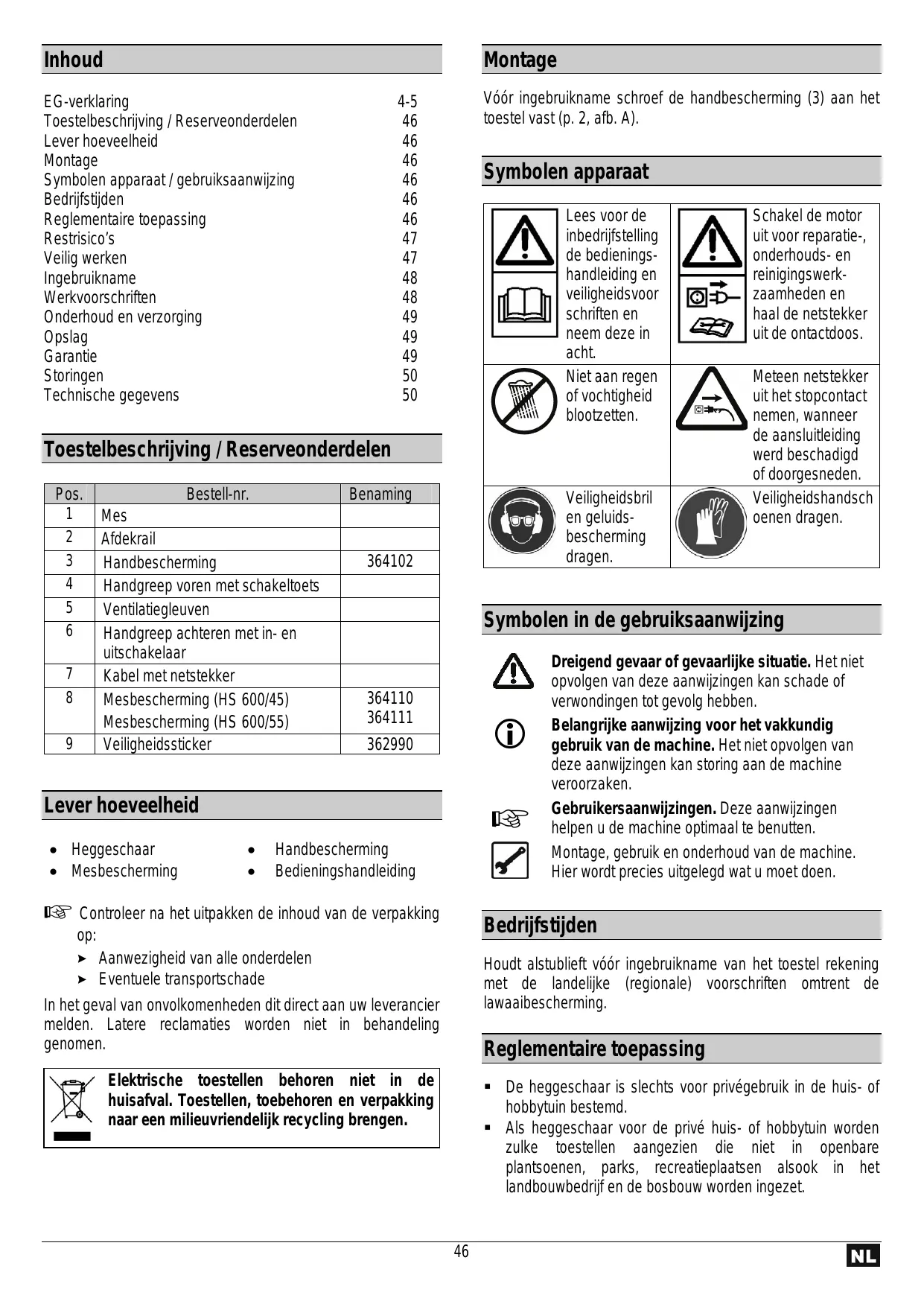

EG-verklaring Toestelbeschrijving / Reserveonderdelen Lever hoeveelheid Montage Symbolen apparaat / gebruiksaanwijzing Bedrijfstijden Reglementaire toepassing Restrisico’s Veilig werken Ingebruikname Werkvoorschriften Onderhoud en verzorging Opslag Garantie Storingen Technische gegevens

Vóór ingebruikname schroef de handbescherming (3) aan het toestel vast (p. 2, afb. A).

4-5 46 46 46 46 46 46 47 47 48 48 49 49 49 50 50

Symbolen apparaat Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoor schriften en neem deze in acht. Niet aan regen of vochtigheid blootzetten.

Toestelbeschrijving / Reserveonderdelen Pos. 1 2 3 4 5 6 7 8 9

Mes Afdekrail Handbescherming Handgreep voren met schakeltoets Ventilatiegleuven Handgreep achteren met in- en uitschakelaar Kabel met netstekker Mesbescherming (HS 600/45) Mesbescherming (HS 600/55) Veiligheidssticker

Veiligheidsbril en geluidsbescherming dragen.

Meteen netstekker uit het stopcontact nemen, wanneer de aansluitleiding werd beschadigd of doorgesneden. Veiligheidshandsch oenen dragen.

Symbolen in de gebruiksaanwijzing

Lever hoeveelheid • Heggeschaar • Mesbescherming

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit de ontactdoos.

Handbescherming Bedieningshandleiding

Controleer na het uitpakken de inhoud van de verpakking

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben. Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken. Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen.

op: ! Aanwezigheid van alle onderdelen ! Eventuele transportschade

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Reglementaire toepassing

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

ƒ De heggeschaar is slechts voor privégebruik in de huis- of hobbytuin bestemd. ƒ Als heggeschaar voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

ƒ Het toestel mag niet voor het snijden van grasvelden, graskanten of voor het fijnmaken vóór het composteren worden gebruikt. Er bestaat gevaar van verwondingen! ƒ Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant. ƒ Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf. ƒ Alle verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker. ƒ Eigenmachtige verbouwingen aan de heggeschaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit. ƒ De heggeschaar mag slechts door personen worden voorbereid, gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden. ƒ Gebruik de heggeschaar niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving. ƒ Metalen delen (draden enz.) dienen uit het te snijden materiaal in ieder geval te worden verwijderd.

L L Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

ƒ Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. ƒ Gebruik de machine alleen waar hij voor gemaakt is (zie „Reglementaire toepassing“). ƒ Voorkom een abnormale lichaamshouding. Zorg voor een veilige houding en bewaar steeds het evenwicht. ƒ Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden. ƒ Draag de juiste werkkleding. − Nauw sluitende kleding en geen sieraden dragen. − veiligheidshandschoenen − geen schoenen met gladde zolen dragen − Bij lang haar een haarnet dragen. ƒ Draag persoonlijke beschermingsmiddelen. − Veiligheidsbril − Gehoorbeschermer ƒ Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. ƒ Let op de omgevingsinvloeden. − Zet de heggeschaar niet aan regen bloot. − Gebruik de heggeschaar niet in vochtige of natte omgeving. − Werk slechts bij voldoende zicht − Gebruik de heggeschaar niet in de nabijheid van brandbare vloeistoffen of gassen. ƒ Laat de heggeschaar nooit zonder toezicht. ƒ Personen onder 18 jaren mogen het werktuig niet bedienen. ƒ Hou andere personen op afstand. Laat andere personen, in het bijzonder kinderen, het gereedschap of de kabel niet aanraken. Houdt ze ver van uw werkplek weg. ƒ Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. ƒ Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. ƒ Gebruik geen messen die niet aan de vermelde gegevens in deze gebruiksaanwijzing beantwoorden.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. ƒ Verwonding door weggeslingerde werkstukdelen. ƒ Breuk en eruitslingeren van messtukken. ƒ Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. ƒ Het aanraken van onder spanning staande delen bij een geopende elektrische delen. ƒ Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico’s met zich meebrengen. ƒ Schakel de machine uit en neem de steker uit het stopcontact bij: − Reparatiewerkzaamheden − Onderhouds- en reinigingswerkzaamheden − bij het verhelpen van storing (hiertoe behoort ook het blokkeren van de messen) − Transport en opslag

Veilig werken Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen. 47

− Verlaten van de heggeschaar (ook bij korte onderbrekingen) Verzorg uw heggeschaar met zorgvuldigheid: − Houdt de werktuigen scherp en schoon, om beter en veilig te kunnen werken. − Hou de handgrepen vrij van vet en olie. − Volg de onderhoudsvoorschriften. Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en - delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.. Laat geen sleutels steken! Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn. Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Ingebruikname Aansluiting op het net Vergelijk de netspanning met de spanning (bijv. 230 V) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. Wisselstroommotor: Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A afgezekerd. ƒ Gebruik aansluit- resp. verlengkabels met een aderdoorsnede van ten minste 1,5 mm²

L Aanbrengen van de verlengingskabel Om een onopzettelijk losmaken van de stekerverbinding te voorkomen, steek de verlengingskabel als lus door de opening in de achterste handgreep (6) en leg ze over de kabelophanging. Pagina 3 afb. C.

Elektrische veiligheid. ƒ De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 1,5 mm² bij een lengte tot 25m. − 2,5 mm² bij een lengte vanaf 25m. ƒ Bescherm u tegen een elektrische schok. Raak geen geaarde delen aan. ƒ Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. ƒ Draag het toestel nooit aan de aansluitleiding. ƒ Controleer regelmatig de kabel van de heggeschaar en laat het bij beschadigingen door een erkende vakman vervangen. ƒ Bij het verleggen van de aansluitkabel erop letten dat deze niet stoort, gekneust, geknikt en de steekverbinding niet nat wordt. ƒ Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. ƒ Gebruik geen defecte kabels. ƒ Gebruik alleen toegestane en gemerkte verlengkabels. ƒ Maak geen geknutselde elektrische aansluitingen. ƒ Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. ƒ Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

Inschakelen Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaar moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen. De heggeschaar bezit een tweehand-veiligheidsuitschakeling die een onopzettelijk inschakelen voorkomt. De in-/uitschakelaar aan de achterste handgreep (6) indrukken en gelijktijdig met de andere hand de schakeltoets aan de voorste handgreep (4) bedienen, pagina 2, afb. A.

Uitschakelen Om het toestel uit te schakelen, de in-/uitschakelaar of de schakeltoets loslaten.

Werkvoorschriften ƒ ƒ

Contoleer het volgende voordat u gaat werken: Werkplek opgeruimd? U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft

opgevolgd en de machine als voorgeschreven heeft gemonteerd. Verjaag voor het snijden dieren uit de heg om deze niet te verwonden.

Opslag Neem de steker uit het stopcontact.

Werken met de heggeschaar, pagina 2 - 3, afb. B – E

ƒ Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen. ƒ Om de levensduur van de machine te verlengen en de machine optimaal te laten functioneren is het gewenst voor opslag de volgende punten in uit te voeren: − De machine grondig reinigen. − Alle bewegende delen met milieuvriendelijke olie behandelen.

De heggeschaar met beide handen op veilige afstand van het lichaam houden. ƒ De verlengingskabel moet gedurende het snijden achter de heggeschaar blijven, omdat het niet door de messen kan worden gegrepen, afb. C. ƒ De heggeschaar kan door de messen aan beide zijden voorwaarts en achterwaarts of door pendelbewegingen van één kant naar de andere kant worden gevoerd, afb. D. ƒ Snijd eerst de zijkanten van de heg en pas dan de bovenkant, afb. E. ƒ De heg van beneden naar boven snijden. ƒ Snijd de heg trapezevormig, afb. B. ƒ Span een richtsnoer over de lengte van de heg wanneer u de bovenkant van de heg gelijkmatig wilt snijden. ƒ Verwijder in ieder geval vreemde voorwerpen uit de heg (bv draad) omdat deze de messen van de heggeschaar kunnen beschadigen.

delen van de heggeschaar mogen niet worden L De ingevet

Schuif de mesbescherming op het mes. Garantie Houdt u alstublieft garantieverklaring.

Volg in ieder geval de veiligheidsvoorschriften van pag. 47 en verder op.

Onderhoud en verzorging Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen. Veiligheidsvoorzieningen die voor onderhouds- of reinigignswerkzaamheden werden gedemonteerd, moeten in ieder geval weer reglementair worden aangebracht en gecontroleerd. Slechts originele delen gebruiken. Andere delen kunnen tot niet te voorziene beschadigingen en verwondingen voeren. de optimale werking van de machine zijn de L Voor volgende punten van belang: ƒ Alle bewegende delen regelmatig reinigen en oliën ƒ De ventilatiegleuven schoonmaken, resp. afzuigen. ƒ

Reinig de messen nooit met water Î gevaar van corrossie!

L Nooit vet gebruiken! Maak gebruik van milieuvriendelijke olie.

Storingen Storing Heggeschaar draait niet.

Heggeschaar onderbrekingen

Mogelijke oorzaak • Geen stroom • Stroomuitval. • Verlengkabel defect. • • met • •

Zekering defect t Motor of schakelaar defect. Kabel defect Interne storing

• In-/uitschakelaar defect Motor draait, messen blijven • staan • Messen worden heet • • Motor bromt, messen blijven • staan

Interne storing Messen zijn stomp Messen zijn defect Ontbrekende smering => wrijving Messen blokkeren

Oplossing (netstekker uit het stopcontact halen) • Stroomverzorging controleren • Kabel controleren, defecte kabel niet meer gebruiken • Zekering vervangen • Motor of schakelaar door een erkende elektrovakman laten controleren of repareren. • Stroomverzorging controleren • Fabrikant, resp. bevoegde klantenservice opzoeken • Fabrikant, resp. bevoegde klantenservice opzoeken • Fabrikant, resp. bevoegde klantenservice opzoeken • Messen laten slijpen • Messen vervangen • Oliën van de messen • Voorwerp verwijderen

Technische gegevens Type Model Vermogen P1 Spanning / Frequentie Stationair-toerental n0 Meslengte Snijlengte Dikte van het zwaard Takkendoorlaat Hand-arm-trilling EN 1033/DIN 45675 Geluidsniveau Lwa (volgens richtlijn 2000/14/EG)

HS 600/45, HS 600/55 HS 600/45, HS 600/55 600 W 230 V~ / 50 Hz 1600 min –1 510 mm, 620 mm 440 mm, 540 mm 1,5 mm 16 mm avhw = < 2,141 m/s² gemeten geluidsniveau 96,7 dB (A) gegarandeerd geluidsniveau 103 dB (A) 83,7 dB (A) circa 2,80 kg, circa 3,10 kg

II Geluidsdrukpegel LPA (volgens richtlijn 2000/14/EG) Gewicht Veiligheidsklasse
