HS 560-45 - Elektrische heggenschaar ATIKA - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische heggenschaar
Merk	ATIKA
Model	HS 560-45
Motorvermogen	560 W
Spanning / Frequentie	230 V~ / 50 Hz
Toerental onbelast	1600 min⁻¹
Meslengte	450 mm
Snijlengte	380 mm
Bladdikte	1,5 mm
Maximale takdiameter	16 mm
Gewicht	ca. 2,80 kg
Beschermingsklasse	II
Geluidsdrukniveau (LPA)	83,7 dB (A)
Gemeten geluidsvermogensniveau	96,7 dB (A)
Gegarandeerd geluidsvermogensniveau	103 dB (A)
Hand-armtrilling (a_vhw)	< 2,141 m/s²
Aanbevolen kabeltype	H07 RN-F, doorsnede ≥ 1,5 mm²
Veiligheidsvoorziening	Tweehandenschakelaar, handbescherming
Beoogd gebruik	Niet-professioneel (tuin, huis)
Onderhoud	Reinig en olie bewegende delen; niet met water wassen
Reserveonderdelen beschikbaar	Mes, handbescherming (364120), messenbescherming (364121), veiligheidsetiket (362990)

Veelgestelde vragen - HS 560-45 ATIKA

Hoe start ik de heggenschaar HS 560-45?

Om te starten, druk op de schakelaar op de achterste handgreep (5) en tegelijkertijd op de knop op de voorste handgreep (3). Dit tweehandige systeem voorkomt onbedoeld starten.

Wat te doen als de messen niet draaien terwijl de motor draait?

Dit kan worden veroorzaakt door een interne fout. Haal de stekker uit het stopcontact en neem contact op met de fabrikant of een erkende service. Probeer niet zelf te repareren.

Hoe onderhoud ik de messen van de heggenschaar?

Reinig de messen met een droge doek of borstel (nooit met water). Olie ze regelmatig met biologisch afbreekbare olie. Gebruik nooit vet. Slijp of vervang botte messen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, gehoorbescherming en handschoenen. Gebruik een aardlekschakelaar van 30 mA. Controleer of de kabel niet beschadigd is. Houd kinderen en huisdieren uit de buurt.

Kan ik de heggenschaar in de regen gebruiken?

Nee, stel het apparaat nooit bloot aan regen of vocht. Risico op elektrische schok en schade.

Hoe bewaar ik de heggenschaar na gebruik?

Haal de stekker uit het stopcontact, reinig het apparaat, olie de bewegende delen, plaats de messenbescherming en berg het op een droge plaats, buiten bereik van kinderen.

Mijn heggenschaar start niet, wat moet ik controleren?

Controleer de stroomvoorziening: stopcontact, zekering, verlengkabel. Als de kabel beschadigd is, vervang deze dan. Als alles correct lijkt, kan de motor of schakelaar defect zijn; neem contact op met de klantenservice.

Hoe vervang ik het mes van de heggenschaar?

Haal de stekker uit het stopcontact. Verwijder de bevestigingsschroeven, installeer het nieuwe vervangende mes (originele referentie) en draai de schroeven vast. Raadpleeg de handleiding voor meer details. Het wordt aanbevolen een professional in te schakelen.

Welk type verlengkabel moet ik gebruiken?

Gebruik een verlengkabel die is goedgekeurd voor buitengebruik, met een minimale doorsnede van 1,5 mm², conform norm IEC 60245 (H07 RN-F). Maak een lus bij de achterste handgreep om onbedoelde ontkoppeling te voorkomen.

Waarom worden de messen heet?

Mogelijke oorzaken zijn: botte of defecte messen, gebrek aan smering. Slijp of vervang de messen en olie ze regelmatig. Als het probleem aanhoudt, neem contact op met de klantenservice.

GEBRUIKSAANWIJZING HS 560-45 ATIKA

Bedieningshandleiding – Veiligheidsinstructies – Reserveonderdelen

Sekator

NL EG-Verklaring van overeenstemming overeenkomstig de richtlijn van de raad 98/37 EG

NL verklaren, uitsluitende verantwoordelijkheid dat het produit Heggeschaar HS 560/45

haarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonheidseisen van de richtlij 98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen 2004/108/EG, 2000/14 EG, 2006/95/EG. Gemeten LwA 96,7 dB (A) en gegandeerd geluidsniveau LwA 103 dB (A).

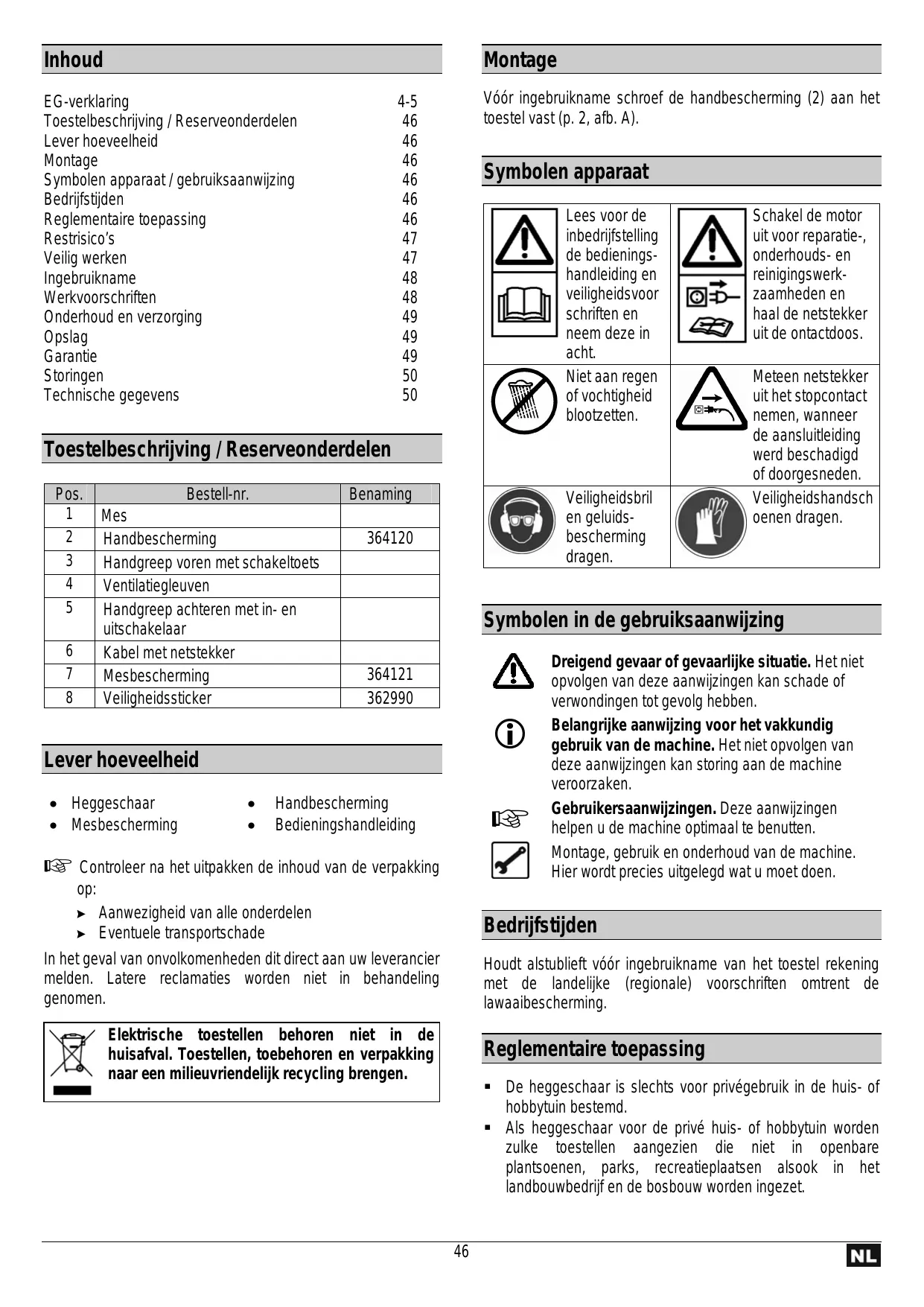

EG-verklaring 4-5
Toestelbeschrijing/Reserveonderdelen 46
Leverhoeveelheid 46
Montage 46
Symbolen apparatus / gebruiksaanwijzing 46
Bedrijftstijden 46
Reglementaire toepassing 46
Restrisico's 47
Veiligwerken 47
Ingebruikname 48
Werkvoorschriften 48
Onderhoud en verzorging 49
49
Garantie 49
Storingen 50
Technische gegevens 50

Toestelbeschrijving / Reserveonderdelen

Pos.	Bestell-nr.	Benaming
1	Mes
2	Handbescherming	364120
3	Handgreep voren met schakeltoets
4	Ventilatiegleuven
5	Handgreep achteren met in- en uitschakelaar
6	Kabel met netstekker
7	Mesbescherming	364121
8	Veiligheidssticker	362990

Lever hoeveelheid

• Heggeschaar

• Handbescherming

Mesbescherming

Bedieningshandleiding

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakking maar een milieuvriendelijk recycling brengen.

Montage

Voor ingebruikname schroef de handbescherming (2) aan het toestel vast (p. 2, afb. A).

Symbolen apparatus

Lees voor de inbedrijfstelling de bedienings-handleiding en veiligheidsvoorschriften en neem deze in达不到.	Schakel de motuuit voor reparatie-, onderhouds- enreinigingswerk-zamheden enhaal de netstekkeruit de ontactdoos.
Niet aan regen of vochtigkeitblootzetten.	Meteen netstekkeruit het stopcontactnemen, wanner de aansluitleidingwerd beschadigdfoordgesneden.
Veiligheidsbrilen geluids-beschermingdragen.	Veiligheidshandschopen dragen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u moet去做.

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Reglementaire toepassing

• De heggeschaar is slechts voor privégebruik in de huis- of hobbytuin bestemd.

• Als heggeschaar voor de/Private huis-of hobbytuin worden zulke toestellen aangezien die Niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

• Het toestel mag Niet voor het snijden van grayscalen, graskanten of voor het fijnmaken voor het compositeren worden gezruikt. Er bestaat gevaar van verwondingen!

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de heggeschaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijende schade van een ieder soort uit.
• De heggeschaar mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend zijn en over de bevaren ingelicht zich. Reparatiesmight alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.
• Metalen delen (draden enz.) dienen uit het te snijden materiaal in ieder geval te worden verwijderd.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetels en beschadigingen.

• Verwonding door weggeslingerde werkstukdelen.
• Breuk en eruitslingeren van messtukken.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie „Reglementaire toepassing").
- Voorkom een abnormale lichaamshouding. Zorg voor een veilige houding en bewaar steeds het evenwicht.

Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
Draag de juiste werkkleding.

• Nauw sluitende kleding en geen sieraden dragen.
• veiligheidshandschoenen

• geen schoenen met gladde zolen dragen
  Bij lang haar een haarnet dragen.

• Draag persoonlijke beschermingsmiddelen.

Veiligheidsbril
- Gehoorbeschermer

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Let op de omgevingsinvloeden.

Zet de heggeschaar Niet aan regen bloot.
- Gebruik de heggeschaar nicht in vochtige of native omgeving.
Werk slechts bij voldoende zicht
- Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen.

Laat de heggeschaar nooit zonder toezicht.
- Personen onder 18 jaren mogen het werktuig nicht bedieren.
- Hou andere Personen op afstand.

Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

Houdt ze ver van uw werkplek weg.

• Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligheid in gevaar kan brengen.
• Gebruik geen messen die nicht aan de vermelde gegevens in deze gelebruiksaanwijzing beantwoorden.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigingswerkzaamheden

• bij het verhelpen van storing (hiertoe behoort ook het blokkeren van de messen)
  Transport en opslag

• Verlaten van de heggeschaar (ook bij korte onderbrekingen)

• Verzorg uw heggeschaar met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om beter en聾ig te konnen werken.

• Hou de handgrepen vrij van vet en olie.

• Volg de onderhoudsvoorschriften.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werden.
• Beschadigde bescherminrichtingen en - delen要去en, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen..

Laat geen sleutels steken!

Controller het inschaken als de sleutels en instelgereedschappen verwijderd zijn.
- Als u de machine nicht gebrukt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F)়, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25m.
- 2,5 ~mm^2 bij een lenghte vanaf 25m.

• Bescherm u gegen een elektrische schok. Raak geen geaarde delen aan.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
  Draag het toestel nooit aan de aansluitleiding.
• Controller regelmatig de kabel van de heggeschaar en LAST het bij beschadigingen door een erkendevakman verrangen.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding niet nat worden.
• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

A Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijk voorschriften要去en opgevolgd worden.
Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A afgezekerd.

• Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2

Aanbrengen van de verlengingskabel

Om een onopzettelijk losmaken van de stekerverbinding en voorkomen, steek de verlengingskabel als lus door de lang in deijkenste handgreep (5) en leg ze over de tophanging. Pagina 3 afb. C.

Inschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschakelen. Beschadigde schakelaar要去en onmiddelijk door de klantenservice worden gerepareerd of worden verrangen.

De heggeschaar bezit een tweehand-veiligheidsuitschakeling die een onopzettelijk inschaken voorkomt.

De in-/uitschakelaar aan dechterste handgreep (5) xken en geluktijdig met de andere hand de schakeltoets e voorste handgreep (3) bedieren, pagina 2, afb. A.

Uitschakelen

Om het toestel uit te schakelen, de in-/uitschakelaar of de kaltoets loslaten.

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

Werkplek opgeruimd?
U mag de machine Niet gebruiken voordat u deze gebruiks-aanwijzing heeft gelezen, alle voorschriften heeft

opgevolgd en de machine als voorgeschreiben heeft gemonteerd.
- Verjaag voor het snijden dieren uit de heg om deze Niet te verwonden.

Werken met de heggeschaar, pagina 2 - 3, afb. B - E

De heggeschaar met beiden handen op veilige afstand van het lichaam houden.

• De verlengingskabel moet gedurende het snijdenchyter de heggeschaar blijven, omdat het Niet door de messen kan worden gegrepen, afb. C.
• De heggeschaar kan door de messen aan beiden zichden voorwaarts enchterwaarts of door pendelbewegingen van een kant maar de andere kant worden gevoerd, aflb. D.
• Snijd eerst de zijkanten van de heg en pas dan de bovenkant, afb. E.
• De heg van beneden maar boven snijden.
• Snijd de heq trapezevormig, afb. B.
• Span een richtsnoer over de lenghte van de heg wanner u de bovenkant van de heg gelijkmatig wilt snijden.

Verwijder in ieder geval vreemde voorwerpen uit de heg (bv draad) waar deze de messen van de heggeschaar+kunnen beschaden.

Volg in ieder geval de veiligheidsvoorschriften van pag. 47 en verder op.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaam-heden de netstekkeruit de contactdoos halen.

Veiligheidsvoorzieningen die voor onderhouds- of reinigignswerkzaamheden werden gedemonteerd,要去en in ieder geval weer reglementair worden aangebracht en gecontroleerd.

Slechts originele delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen voeren.

Voor de optimale werkung van de machine zijn de volgende punten van belong:

• Alle bewegende delen regelmatig reinigen en oliën
• De ventilatiegleuven schoonmaken, resp. afzuiigen.
  Reinig de messen nooit met water gevaar van corrossie!

Nooit vet gebruiken!

Maak gebruik van milieuvriendelijk olie.

Opslag

Neem de steker uit het stopcontact.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal te latent functioneren is het gewenst voor op-slag de volgende punten in uit te voeren:

• De machine grondig reinigen.

• Alle bewegende delen met milieuvriendelijk olie behandelen.

De delen van de heggeschaar mogen nicht worden ingevet

Schuif de mesbescherming op het mes.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Storingen

Storing	Mogelijk oorzaak	Oplossing (netstekker uit het stopcontact halen)
Heggeschaar draait nicht.	• Geen stroom • Stroomuitval. • Verlengkabel defect. • Zekering defect t • Motor of schakelaar defect.	• Stroomverzorging controleren • Kabel controleren, defecte kabel Niet meer gebruiken • Zekering verrangen • Motor of schakelaar door een erkende elektrovakman lately controleren of repareren.
Heggeschaar snijdt met onderbrekingen	• Kabel defect • Interne storing • In-/uitschakelaar defect	• Stroomverzorging controleren • Fabrikant, resp. bevoegde klantenservice opzoeken • Fabrikant, resp. bevoegde klantenservice opzoeken
Motor draait, messen blijven staan	• Interne storing	• Fabrikant, resp. bevoegde klantenservice opzoeken
Messen worden heet	• Messenijken stomp • Messenijken defect • Ontbrekende smering => wrijving	• Messen laden slijpen • Messen verrangen • Oliën van de messen
Motor bromt, messen blijven staan	• Messen blokkeren	• Voorwerp verwijderen

Technische gegevens

Type	HS 560/45
Model	HS 560/45
Vermogen P1	560 W
Spanning / Frequentie	230 V~ / 50 Hz
Stationair-toerental n0	1600 min-1
Meslengte	450 mm
Snijlengte	380 mm
Dikte van het zwaard	1,5 mm
Takkendoorlaat	16 mm
Hand-arm-trilling EN 1033/DIN 45675	avhw= < 2,141 m/s2
Geluidsniveau Lwa (volgens richtlijn 2000/14/EG)	gemeten geluidsniveau 96,7 dB (A)
	gegarandeerd geluidsniveau 103 dB (A)
Geluidsdrukpegel LPA (volgens richtlijn 2000/14/EG)	83,7 dB (A)
Gewicht	circa 2,80 kg
Veiligheidsklasse	II

Zawartosć
