BRUGSANVISNING HS 560-45 ATIKA

Brugsanvising - Sikkerhedshenvisninger - Reservdeler

Sövénynyíró olló

DK erklærer på eget ansvar, at produit,

Haeksaks HS 560/45

som er omfattet af donne erklæring, overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan finde anvendelse. 2004/108/EG, 2000/14 EG, 2006/95/EG.

Målt lydeffektniveau LwA 96,7 dB (A) og garanteret lydeffektniveau LwA 103 dB (A).

intygar med ensamansvar att nedanstænde produit, Häcksax HS 560/45

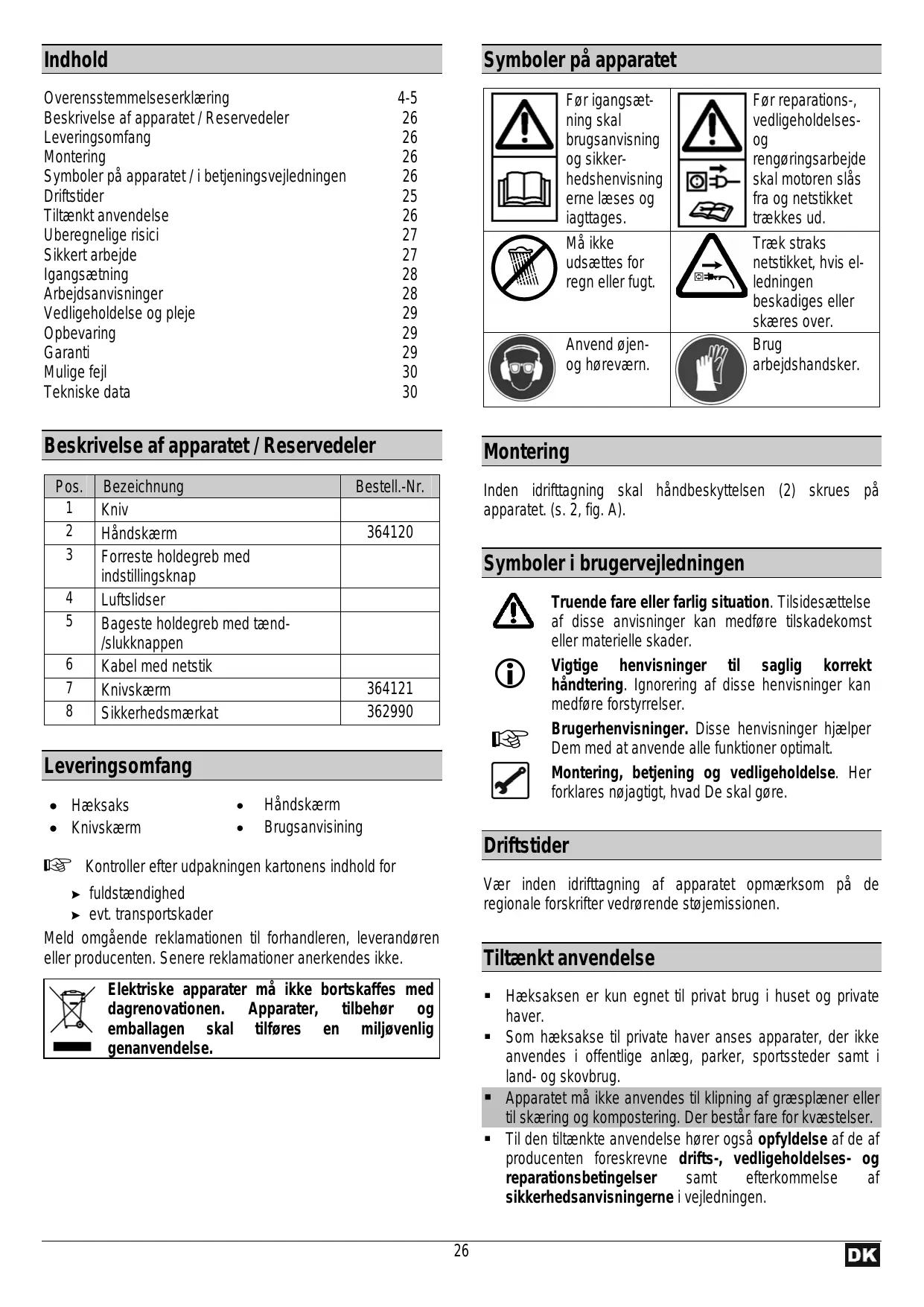

Overensstemmelseserklaering 4-5
Beskrivelse af apparatet / Reservedeler 26
Leveringsomfang 26
Montering 26
Symboler på apparatet / i betjeningsvejledningen 26
Driftstider 25
Tiltaenknt anvendelse 26
Uberegnelige risici 27
Sikkert arbejde 27
Igangsætning 28
Arbejdsanvisninger 28
Vedligeholdelse og pleje 29
Opbevaring 29
Garanti 29
Mulige fejl 30
Tekniske data 30

Beskrivelse af apparatet / Reservedeler

Pos.	Bezeichnung	Bestell.-Nr.
1	Kniv
2	Håndskærm	364120
3	Forreste holdegreb med indstillingsknap
4	Luftslidser
5	Bageste holdegreb med täend-/slukknappen
6	Kabel med netstik
7	Knivskærm	364121
8	Sikkerhedsmærkat	362990

Leveringsomfang

Haeksaks

Handskaerm

• Knivskaerm

Brugsanvisining

Kontroller after udpakningen kartonens indhold for

fulldstaendighed

evt.transportskader

Meld omgående reklamationen til forhandleren, leverandoren aller producenten. Senere reklamationer anerkendes ikke.

Elektriske apparater pågressive bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.

Symboler på apparatet

Før igangsæt- ning skal brugsanvising og sikker- hedshenvisning erne læses og iagttages.	Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.
Må ikke udsættes for regn eller fugt.	Træk straks netstikket, hijs el- ledningen beskadiges eller skæres over.
Anvend øjen- og høreværn.	Brug arbejdshandsker.

Montering

Inden idrifttagning skal handbeskyttelsen (2) skrues på apparatet. (s. 2, fig. A).

Symboler i brugervejledningen

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Ignorering af disse henvisninger kan medfore forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Driftstider

Vær inden idrifttagning af apparatet opmærksom på de regionale forskritter vedrørende støjemissionen.

Tiltaenk anvendelse

• Hæksaksen er kun egnet til privat brug i huset og private haver.
• Som hæksakse til private haver anses apparater, der/DDke anvendes i offentlige anlag, parker, sportssteder samt i land- og skovbrug.
• Apparatet pågressive til klipning af græsplæner eller til skæring og kompostering. Der består fare for kvæstelser.

• Til den tiltaenkte anvendelse hörer och opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser samt afterkommense af sikkerhedsanvisningerne i vegledningen.

• De for drift gældende forskritter om ulykkesforebyggelseamt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholds.

• Enhver derudover gängebrug gælder som ikke at nære beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.
• Ved forandringer på egen hand ved hæksaksen bortfalden producentens ansvar for alle deriv opståede skader.
  Hæksaksen mä kun klargøres, anwendes og vedligeholds af personer der er fortrolige med apparatet og er informeret om farerne. Reparationsarbejde mä kun udfores af os eller af kundeservicecentre, som vi har udpeget.
• Maskinenmökke anvendesi eksplosionsfarlige omgivelseer ullsættes for regn.
  Metaldele (träd etc.) skal fjernes fra det materiale der skal klippes.

Uberegnelige risici

Selmøksaksen anwendes til det tiltænkte formål og alle gældende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, nr "Sikkerhedsanvisninger" og "Tiltaenknt anvendelse" somt delve brugervejledningen folars og overholds.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for kvaestelser pga. udslynet materiale.
• Brud og udslnyngning af knivdele.
• Fare på grund af strøm ved brug af ukorrekte eultil-slutningskabler.
• Beröring af spændingsførende delde ved abnede elektriske komponenter.
• Horeskader ved laengere varende arbejde uden horevaern.
  Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Læs og iagttag før igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelse i det pagældende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med hæksaksen.

Disse sikkerhedsanvisninger skal opbevares om-hyggeligt.

Gør Dem kende med apparatet for brug ved hjælp af betjeningsvejledningen.
- Anvend apparatet ikke til formal, som det ikke er beregnet til (se "Formalsbestemt anvendelse").

• Undgå unormal kripsstilling. Sørg for sikkert ståsted og hold altid ligevægt.
  Vær opmærksom. Vær opmærksom på hvad De har med at gore. Vær fornuftigt ved arbejdet. Anvend apparatet ikke,ningar De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

• Anvend egnet arbejdstoj:

• intet lolestsdende toj aller smykker (de kan gribes af bevagelige dele)

• arbejdshandsker, skridsikkert fodtj

• et harnet til langt hare

• Anvend personligt beskyttelssesudstyr:

• Beskyttselsbriller
  Horevaern

• Hold arbejdsmrādet i ordin! Uorden kan resultere i ulykker.
  Vær opmaerkoms pa pavirkninger udefra:

• Udsæt ikke haeksaksen for regn.

• Anvend/DD hæksaksen i fugtige ell erve omgivelsen
  Arbejd kun ved tilstraekkelig sigtbarhed.

• Anvend/DD hæksaksen i nærheden af brændbare væsker eller gasser.

• Afterlad hæksaksen aldrig.uden opsyn.

• Personer under 18år mxkke betjene apparatet.
• Hold andre personer borte.

Lad ikke Andre personer,—især børn,kommen ikontakt med værktøj erller kablet.

Hold dem borte fra arbejdsomraret.

• Overbelast ikke hæksaksen! Du arbejder bedre ogmere sikkert i det angivne effektområde.
  Hæksaksen på kun anvendes med komplet og korrekt monterede beskyttelsesanordninger og intet på saven på ændres, som kan påvirke sikkerheden.
• Anvend ingen knife der/DDke stemmer overens med de angivne tekniske data i donne betjeningsvejledning.

Brug af andet værktøj og tilbehør kan bringe dig i fare.

• Sluk for haeksaksen og tag netstikket ud af stikkontakten ved:

• reparationsarbejde

• vedligeholdses- og rengøringsarbejde
• udbedring af fejl (herunder blokering af knivene)
• transport og opbevaring

• hæksaksen afterlades (også ved kortvarige afbrydelser)

• Plej din hæksaks omhyggeligt:

• Hold værktøjerne skarpe og rene for at kinne arbejde bedre og mere sikkert.

• Hold handtagene tøre og frie for olie og fedt.

• Kontroller haeksaksen for eventuelle beskadigelser:

• Før fortsat brug af hæksaksen skal beskyttelsesanordningerne kontrolleres grundigt for fejlfri og korrekt Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal ære rigtigt monteret

og opfynde alle betingelser for at sikre upåklagelig drift af hæksaksen.

• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted uller udskiftes, safremt intet andet er angivet i brugervejledningen.
• Beskadigede aller化进程 sikkerhedsmærkater skal erstattes

Fjern altid vaerktojsnogler!
Kontroller haver gang for hæksaksen taendes, om nøgle og indstellingsværktøj er fjernet.
- Opbevar ikke anvendte apparater på et短时间内, aflast sted.uden for børns rækkevidde.

Elektrisk sikkerhed

Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretværsnit pa mindst 1,5mm^2 ved en kabellaengde op til 25m 2,5mm^2 ved en kabellaengde over 25m
- Sørg for beskyttelse mod elektrisk stød. Undgå kropskontakt med jord forbundne dele.
- Anvend/DD kablet til andre formal end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DD kablet til at trække stikket ud af stikkontakten.
Bae raldrig apparatet pa tilstunningsledningen.
- Kontroller hæksaksens kabel med jævne mellemrum og fæ det udskiftet af en autoriseret elektriker nær det er beskadiget.
- Ved montering af en tilslutningsledning sorg for atijke ikke er i vejen,kommen i klem, bojes og at stikforbindelsen ikke bliver vår.
- Kontroller regelmaessigt forlaengerkabler og udskift dem, hvis de er beskadigede.
- Anvend ingen defekte tilslutningsledninger.
- Anvend udendørs kun forlæŋgerkabler, der er godkendte hertil og markeret på tilsvarende næde.
- Anvend ingen provisoriske eltilslutninger.
- Beskyttelsenanordninger mä aldrig kortsluttes aller saettes ud af drift.
- Tilslut apparatuset via et fejlstromsrelae (30 mA).

#

Eltilsuttingen eller reparationer på hæksaksene elektriske dele skal udføres af en autoriseret elektriker erler af en af vore kundeserviceafdelinger. De lokale forskritter - især hvad beskyttelsefasoranstaltninger angår - skal overholds.

#

Reparationer pa andre af hæksaksen dele skal udføres af producenten eller en af hans kundeserviceafdelinger.

#

Anvend kun originale reservedele, tilbehør og ekstraudstyr. Ved anwendelse af andre reservationele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Igangsætning

Nettilsutninq

Sammenlign den på hæksaksens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut hæksaksen til en tilsvarende og korrekt jord forbundet stikkontakt.

Vekselstrømmotor:

Anvend en beskyttelseskontakt, netspænding 230 V med fejlstrømsrelæ og sikring 10 A.

• Anvend tilslutnings-ller forlæŋggerkabler med en kernediameter på mindst 1,5 ~mm^2 .

Tilslutning af forlængerledning

For at undgå en utilisitet lösning af forlængerledningen, orlængerledningen som lökke gennem abningen i dete holdegreb (5) og læg den over kabelophængningen. f, fig. C.

Indkobling

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres aller udskiftes af kundeservice.

Hæksaksen har en sikkerheds-to-hånd-afbryder, der frohindrend en utilsigtet igangsætning.

Tryk tænd/sluk-kontakten på det bageste holdegreb (5) og er med samtidigt knappen på forreste holdegreb (3) med anden hand, side 2, fig. A.

Frakobling

Til slukning af apoparatet slip tænd-/sluk-kontakten eller pen.

Arbejdsanvisninger

För arbejdssstart skal følgende kontrolleres:

Arbejdsplads ryddet op?
- Hæksaksen pågressive tages i brug, før brugervejledningen er blevet læst, alle angivne anvisninger er blevet forstæt og hæksaksen er blevet monteret som beskrevet!
- Hold luftslidserne altid rene.
- Fä inden klipningen dyrene til at forlade hækken for/DDke at skade dem.

Arbejde med haeksaksen, side 2 - 3, fig. B - E

Hold hæksaksen med begge hænder i sikker afstand fra kroppen

• Forlaengerledningen skal under klipningen forblve bag haeksaksen for at forhindre at det klippes over, fig. C.
  Hæksaksen kan, pga. knivene med dobbeltskaer bevæges frem og tilbage og i pendulbevægelser, fig. D.
• Klip først hæksiderne og derefter overkanten, fig. E.
• Klip hækken oppefra og nedefter.
• Klip hækken i trapezform, fig. B.

• Spænd en rettesnor over hækkens længde, hvis du vil klippe en lige overkant af hækken.

• Fjern fremmedlegemer ud af hækken (f. eks trad, da disse kan beskadige hæksaksens knife.

Overhold altid sikkerhedshenvisingerne, side 27.

Vedligeholdese og pleje

Træk netstikket ud før vedligeholdelsesog rengøringsarbejde.

Sikkerhedsudstyr, der er fjernet til vedligehold og rengøring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Vær opmaerksom på folgende for at bibeholde hæksaksens Funktionsdygtighed:

• Rengør og smør regelmæssigt alle bevægelige dele med olie.
• Rengør erller stovsg luftsliderne.
  Rengør aldrig knivene med vand korrosionsfare!

Anvend aldrig fert!

Brug miljøvenlig olie.

Opbevaring

Træk netstikket ud.

Opbevar违法犯罪 - Opbevar违法犯罪 - op bev ar违法犯罪 - op bev ar违法犯罪 - op bev ar违法犯罪
Vær opmaerkoms på følgende forlændere opbevaring for at forlaenge hæksaksens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
- Forsyn alle bevægelige dele med en miljøvenlig olie.

Anvend aldrig fert!

Skub knivafskaermning over kniven.

Garanti

Vi henviser til vedlagte garantierklaering.

Mulige fejl

Fejl	Mulig ørsag	Afhjælpning (træk netstikket)
Hæksaksen kører ikke	• ingen strøm • Strømsvigt • Forlængerkabel defekt • sikring defekt • Motor eller kontakt defekt	• kontROLLER strømforsyning • kontROLLER kabler, brug ikke defekte kabler. •udskift sikring • på motor ellerkontakt kontrolleret ogevt. udskifftet af en el-fagmand.
Hæksaksen klipper med afbryderlser	• kabel defekt • intern fejl •ænd-/slukknap defekt	• kontROLLER strømforsyning •kontakt producent eller pågåeldnende kundeservice •kontakt producent eller pågåeldnende kundeservice
Motor kører, knive standser	•intern fejl	•kontakt producent eller pågåeldnende kundeservice
Knife bliver varme	•knife er.sløve •knife er defekt •manglende smøring =>friktion	• på knivene slebet •udskift knife •smør knives med olie
Motor brummer, knive standser	•knife blokerer	•fjern genstand

Tekniske data

Type	HS 560/45
Modelbetegnelse	HS 560/45
Motoreffekt P1	560 W
Netspænding / Nettfrekvens	230 V~ / 50 Hz
Tomgangsombrejningstal n0	1600 min-1
Knivlængde	450 mm
Snitlængde	380 mm
Sværtykke	1,5 mm
Gren-gennemgang	16 mm
Händ-arm-vibration EN 1033/DIN 45675	avhw= < 2,141 m/s2
Støjniveau Lwa (mål't i henhold til direktiv 2000/14/EF)	mål't stojniveau 96,7 dB (A)
	garanteret stojniveau 103 dB (A)
Lydtryksniveau LPA (mål't i henhold til direktiv 2000/14/EF)	83,7 dB (A)
Vægt	omtrent 2,80 kg
Beskyttsesklasse	II
