Produkttyp	Elektrisk häcksax
Märke	ATIKA
Modell	HS 560-45
Motoreffekt	560 W
Spänning / Frekvens	230 V~ / 50 Hz
Tomgångsvarvtal	1600 min⁻¹
Knivlängd	450 mm
Klipplängd	380 mm
Bladets tjocklek	1,5 mm
Maximal grenkapacitet	16 mm
Vikt	ca. 2,80 kg
Skyddsklass	II
Ljudtrycksnivå (LPA)	83,7 dB (A)
Uppmätt ljudeffektsnivå	96,7 dB (A)
Garanterad ljudeffektsnivå	103 dB (A)
Hand-arm vibration (a_vhw)	< 2,141 m/s²
Rekommenderad kabeltyp	H07 RN-F, area ≥ 1,5 mm²
Säkerhetsanordning	Tvåhandsgrepp, handskydd
Avsedd användning	Icke professionell (trädgård, hem)
Underhåll	Rengör och olja rörliga delar; tvätta inte med vatten
Reservdelar tillgängliga	Kniv, handskydd (364120), knivskydd (364121), säkerhetsetikett (362990)

Vanliga frågor - HS 560-45 ATIKA

Hur startar man häcksaxen HS 560-45 ?

För att starta, tryck på strömbrytaren på bakre handtaget (5) samtidigt som du trycker på knappen på främre handtaget (3). Detta tvåhandsgrepp förhindrar oavsiktlig start.

Vad göra om knivarna inte roterar när motorn går ?

Det kan bero på ett internt fel. Koppla bort apparaten och kontakta tillverkaren eller en auktoriserad serviceverkstad. Försök inte reparera själv.

Hur underhåller man häcksaxens knivar ?

Rengör knivarna med en torr trasa eller borste (använd aldrig vatten). Olja dem regelbundet med en biologiskt nedbrytbar olja. Använd aldrig fett. Slipa eller byt ut slöa knivar.

Vilka säkerhetsåtgärder bör jag vidta ?

Använd skyddsglasögon, hörselskydd och handskar. Använd en jordfelsbrytare på 30 mA. Kontrollera att kabeln inte är skadad. Håll barn och djur på avstånd.

Kan jag använda häcksaxen i regn ?

Nej, utsätt aldrig apparaten för regn eller fukt. Risk för elektrisk stöt och skador.

Hur förvarar jag häcksaxen efter användning ?

Koppla ur stickkontakten, rengör apparaten, olja rörliga delar, sätt på knivskyddet och förvara den på en torr plats oåtkomlig för barn.

Min häcksax startar inte, vad ska jag kontrollera ?

Kontrollera elförsörjningen: uttag, säkring, förlängningskabel. Om kabeln är skadad, byt ut den. Om allt verkar korrekt kan motorn eller strömbrytaren vara defekt; kontakta service.

Hur byter man bladet på häcksaxen ?

Koppla bort apparaten. Ta bort fästskruvarna, installera det nya reservbladet (originalreferens) och dra åt skruvarna. För mer detaljer, se bruksanvisningen. Det rekommenderas att anlita en fackman.

Vilken typ av förlängningskabel ska jag använda ?

Använd en förlängningskabel godkänd för utomhusbruk, med minsta area 1,5 mm², i enlighet med standard IEC 60245 (H07 RN-F). Gör en ögla vid bakre handtaget för att förhindra oavsiktlig frånkoppling.

Varför blir knivarna varma ?

Möjliga orsaker är: slöa eller defekta knivar, brist på smörjning. Slipa eller byt knivar, och olja dem regelbundet. Om problemet kvarstår, kontakta service.

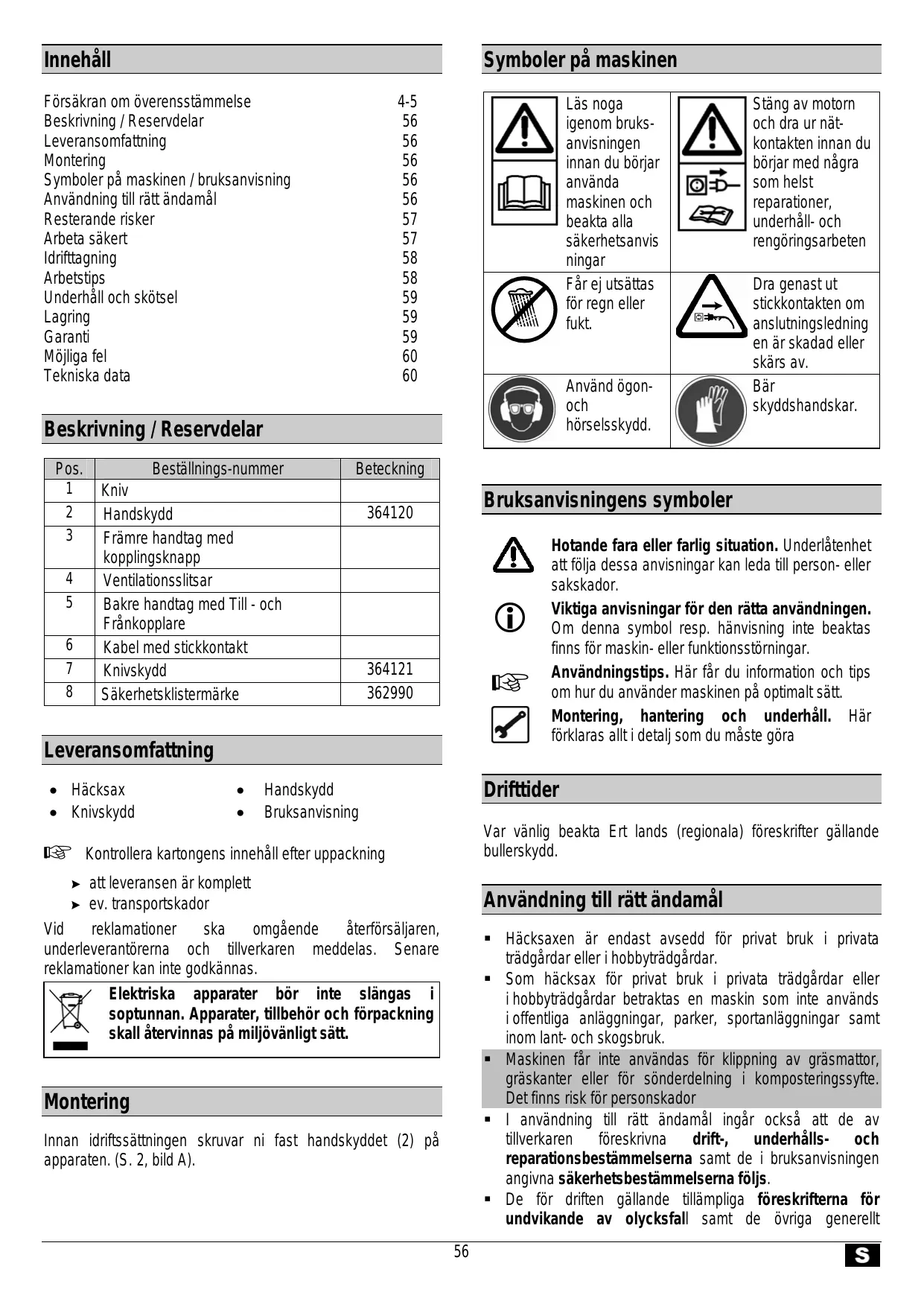

BRUKSANVISNING HS 560-45 ATIKA

for vilket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfreskrifter enigt EG-norm 98/37/EG,
samt uppyller kraven enligt ovriga gallnade EG-normer 2004/108/EC, 2000/14 EC, 2006/95/EC. Uppmatt bullernivå LwA 96,7 dB (A) och garanterad bullernivå LwA 103 dB (A).

Försakran om überensstammelse	4-5
Beskrivning / Reservdelar	56
Leveransomfattning	56
Montering	56
Symboler på maskinen / braksanvising	56
Användning till rätt ändamål	56
Resterande risker	57
Arbeta sækert	57
Idrifttagning	58
Arbetstips	58
Underhäll och skötsel	59
Lagring	59
Garanti	59
Möjliga fel	60
Tekniska data	60

Beskrivning / Reservdelar

Pos.	Beställnings-nummer	Beteckning
1	Kniv
2	Handskydd	364120
3	Främre handtag med kopplingsknapp
4	Ventilationsslitsar
5	Bakre handtag med Till - och Fränkopplare
6	Kabel med stickkontakt
7	Knivskydd	364121
8	Säkerhetsklistermärke	362990

Leveransomfattning

• Häcksax
  Knivskydd

• Handskydd
  Bruksanvisning

Kontrollera kartongens inneháll after uppackning

att leveransen ar komplett
ev.transportskador

Vid reklamationer ska omgäende Återförsäljaren, underleverantörna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Elektriska apparater bör inte slängas i septunnan. Apparater, tillbehör och forpackning skall ätervinnas på miljövänligt satt.

Montering

Innan idriftssättningen skruvar ni fast handskyddet (2) på apparaten. (S. 2, bild A).

Symboler på maskinen

Lås noga igenom braks- anvisingen innan du böjar använda maskinen och beakta alla sakerhetsanvis- ningar	Stäng av motorn och dra ur nät- kontakten innan du böjar med nagra som helst reparationer, underhäll- och rengöringsarben
Färe ej utsättas for regn eller fukt.	Dra genast ut stickkontakten om anslutningsledning en är skadad aller skärs av.
Använd ögon- och hörselsskydd.	Bär skyddshandskar.

Bruksanvisingens symboler

Hotande fara eller farlig situation. Underlåtenhet att fölá dessa anvisningar kan leda till person- ellersakskador.

Viktiga anvisningar for den rätta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin- eller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här forklaras allt i detalj som du måste göra

Drifttider

Var vänlig beakta Ert lands (regionala) foreskrifter gällande bullerskydd.

Användning till ratt andamål

• Häcksaxen ar endast avsedd for privat bruk i privata tradgårdar eller i hobbyträdgårdar.
• Som häcksax für privat bruk i privata tradgårdar eller i hobbytradgårdar betraktas en maskin som inte används i öffentliga anlaggningar, parker, sportanlaggingar som inom lant- och skogsbruk.
• Maskinen fär inte användas for klippning av gräsmattor, gräskanter eller for sönderdelning i komposteringsyyfte. Det finns risk for personskador
• I använding till rätt ändamål ingår ochså att de av tillverkaren foreskrivna drift-, underhälls- och reparationsbestämelserna samt de i braksanvisningen angivna sakerhetsbestämelserna foljs.
• De für driften gällande tillämpliga foreskrifterna für undvikande av olycksfall samt de övriga generellt

gällande godkända arbetsmedicinska och sakerhetstekniska reglerna skaföljas.

• Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål. Endast användaren stär for hela risken.
• Egenmaktiga forandringar av hacksaxen utesluter allt ansvar frän tillverkarens sida for de skador som uppSTAR)därigenom.
• Häcksaxen fär endast ställas i ordning, användas och underhällas av personer som ar tillräckligt informerade om maskinen och dess faror. Reparationsarbeiteten fär endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.
• Maskinen fär inte användas i ompivningar med explosionsrisk och fär inte utsattas for nederbörd.
  Metalldetaljer (tradar etc.) maste ovillkorligen avlgnas fran det material som skall skaras.

Resterande risker

Även vid använding till rätt ändamål kan det kvarstå resterande risker, trots att alla tillämpliga sakerhetsbestämmelser foljs.

Resterande risker kan minimeras om "Sakerhetsinstruktionerna" och "Anvandning till ratt andamal" samt braksanvisingen som helhet foljs.

Hänsyn och försiktighet minskar riskerna für person- och sakskador.

• Personskador orsakade av ivägslungade delar av arbetsstychet.
  knivdelar som bryts av och slungas ut.
• Risk orsakade av elspanning vid användning av ej korrekta elanslutningsledninger.
• Beröring av spanningsforande delar i öppnade elektriskakomponenter.
• Risk für hörskador vid langre arbeitspass utanhörselskydd.

Dessutom kan det trots alla vidtagna skyddsätgärder kvarsta uppenbara resterande risker.

Arbeta sakert

Lås noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella sakerhetsbestämelsen innan du börjar använda maskinen for att skydda bade dig själv och andra for möjiga faror.

Ge sakerhetsanvisingarna till alla personer, som arbetar med maskinen.
Spara dessa sakerhetsanvisningar var. ^值
- Informera dig med hjälp av bruksanvisingen om maskinen och dess Funktioner.
- Använd maskinen aldrig für andra ändamål'an den År avsedd for (se avsnitten „Foreskriven användning").

• Undvik onormal kroppställning. Försakra Dig att stå stabilt och hälla jämvikten.
• Var uppmärksam. Koncentrera Dig på arbetet. Arbeta Förnuftigt. Använd inte apparaten om Du är trött eller päverkad av narkotika, alkohol eller lakemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga persorskador.

• Bär lämpiga arbetskläder:

• inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med.

• arbetshandskar, halksakra skor
  -ett harnat vid langt har

Bär personlga skyddskläder:

Skyddsglasogon
Hörselskydd

• Se till att ditt arbetsomrade alltid ar i gott skick. Oordning kan leda till olycksfall.

• Ta hansiyn till omgivningens paverkan:

• Utsatt inte hacksaxen for regn.

• Använd inte häcksaxen i fuktig allervat miljö.
• Arbeta endast om siktforhällandena ar tillfredsstallande.
• Använd inte hacksaxen i narheten av brännbara vätskor eller gaser.

Lamna aldrig hacksaxen utan uppsikt.

• Personer under 18år fär ej använda maskinen.
• Hall alla andra personer utom rackhall.

Lat inte andra personer, i synnerhet inte barn, berora verktyget aller kabeln.

Hàll dem borta fran arbetsomrátet.

• Overbelasta inte maskinen! Arbetet gär bättre och säkrare i det angivna effektområdet.
• Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och andere inget som kan påverka sakerheten.
• Använd inte knivar som inte stämmer överens med despecifikationer som ar angivna ienna bruksanvisning.

Användning av andra verktyg och andra tillbehör kan

• Stäng av maskinen och dra ut nätkontakten ur eluttaget vid:

• reparationsarbeten
  underhalls- och rengöringsarbeten

• atgård av fel (därtill hör även blockering av knivarna)
  Transport och lagring
• om Du lämnar häcksaxen (gäller även kortvariga avbrott)

Värdahäcksaxen omsorgsfullt:

• Hall verktygen vassa och rena for att arbeta säkrare.
• Håll handtagen torra och fria frän olja och fett.

• Folj unterhällsforeskrifterna

• Kontrollera att maskinen inte har fätt nagra eventuella skador:

• Innan maskinen startas måste skyddsanordningarna noga undersökas avseeende felfri ochändamåsenlig Funktion.

• Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm aller om det finns skadade delar.

Samtliga delar mäste vara rätt monterade och uppfylla alla villkor För att häcksaxens sca fungera korrekt.

• Skadade skyddsanordninger och delar masterepareras av en auktorisad verkstad aller bytas, om inget annat anges i bruksanvisingen.
• Skadade eller olasliga etiketter med sakerhets-anvisningar måste ersättas.

Lat inga verktyg sitta kvar!
Kontrollera före start att nycklar och inställningsverktyg År avlågsnade.
- Förvara oanvända aggregat på ett torrt, stängt stalled utanfor barns räckvidd.

Elektrisk sakerhet

• Anslutningsledningen måste svara mot IEC 60245 (H 07 RN-F) och ha ett trädtvärsnitt på minst

1,5 mm² vid en kabellängd på upp till 25 m
2,5 mm² vid en kabellängd på over 25 m

• Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar.
• Använd inte kabeln für ändamål, den inte ar avsedd För. Skydda kabeln frän värme, olja och vassa kanter Använd inte kabeln for att dra ut kontakten ur eluttaget.
• Bär aldrig maskinen genom att hälla i anslutningsledningen.
• Kontrollera regelbundet häcksaxens kabel och lat byta utenna av en utbildad fackkfart om den ar skadad.
• Vid montage se till att anslutningsledningen inte stör, klams eller knacks och att stickkontakten inte blir blöt.
• Kontrollera frolängningskabeln regelbundet och byt ut den om den ar skadad.
• Använd inga defekta anslutningsledninger.
• Använd endast godkända kablar och förlängningskablar vid arbete utomhus.
  Anvand inte provisoriska kablar.
  Skyddsanordningar far aldrig overbryggas ellr tas ur drift.
• Anslut kompostkvarnen med en jordfelsbrytare (30 mA).

Elanslutningen eller reparation av elektriska komponenter ska utforas av en auktorisad elektriker erler av en av vara kundservicestellten. Folj de lokala foreskrifterna, i synnerhet skyddsätgärderna.

Reparation av andra maskindelar ske utforas av tillverkaren eller tillverkarens kundservicestallen.

Använd endast originalreserv-, tillbehörss och specialdar. Genom att använda andra reservdlar och andra tillbehör kan olyckor vallas. Tillverkaren tar inget ansvar for skador orsakade av användning till ej godkändaändamål.

Idrifttagning

Nätanslutning

Jämfor den på aggregatets typskylt angivna spanningen, t. ex. 230V med natspänningen och anslut häcksaxen till en foreskriftsenlig stickdosa.

Växelströmsmotor:

Använd jordat vagguttag, natsponning 230V med

jordfelsbrytare och 10 A sakring.

• Använd anslutnings-ller forlängningskaplar med entvärsektion på minst 1,5mm^2

Anslutning av forlängningskabeln

I syfte att forbindra att insticksanslutningen lossnar av tag skall Du stoppa in forlängningsladden i form av ent genom oppninger i det bakre handtaget (5) somt placera na over kabelupphängningen. Sidan 3 bild C.

Inkoppling

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjansten.

Häcksaxen är utrustad med en tvåhands sakerhetsfrankoppling vilken forhindrar att maskinen oavsiktligt koppas till.

Tryck in Till- / frankopplingen vid det bakre handtaget (5)

och aktivera samtidigt med den andra handen kopplingsknappen vid det främre handtaget (3), sidan 2, bild A.

Frankoppling

Slapp Till-/frankopplingen aller kopplingsknappen for att ga av maskinen.

Arbetstips

Observera följande innan du börjar arbeta:

• Är det städat på arbetsplatsen?
• Aggregatet fär inte tas i drift innan braupsanvisningen har låsts, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning!
• Hall alltid luftslitsarna rena.
• Skram bort alla djur ur hacken sa att dessa inte skadas.

Arbeta med hacksaxen, sidan 2 - 3, bild B - E

Håll fast häcksaxen med bänderna på ett sækert avständ frän kroppen.

Förlängningssladden måste befinna sig bakom häcksaxen medan man klipper sa att den inte kan beröras av knivarna, bild C.
- Hacksaxen kan genom sina dubbelsidiga knivar forflytas framåt och bakät eller genom pendelrörelser frän den ena till den andra sidan, bild D.
- Klipp Först häckens sider och Först därefter den övre kanten.
- Klipp hacken nedifrān och upp, bild E.
- Klipp hacken i form av en trapets, bild B.
- Spann ett riktsnöre langs med hacken om Du önskar att klippa hackens övre linje jämnt.
- Avlagsna ovillkorligen främande foremål ur hacken (t.ex. trad) aftersom sādana foremål kan skada häcksaxen.

Observera under alla omständigheter sakerhetsanvisingarna pa s. 57 och foljande.

Underhäll och skötsel

Dra ur nätkontakten fore underhall och skötsel.

Sakerhetsanordningar som tagits bort vid underhalls- och rengöringsarbeten maste ovillkorligen sattas tillbaka och kontrolleras vederbörligen.

Använd enbart originaldelar. Andrea delar kan leda till oförutsedda maskin- och persorskador.

Observera följande for att halla hacksaxen Funktionsduglig

Rengör och olja regelbundet alla rörliga delar.
- Rengör uller sug av ventilationsslitsarna.
Rengör aldrig knivarna med vatten korrosionsrisk!

Anvand aldrig fett!

Anvand miljovanlig olja.

Lagring

Dra ut natakakten.

Förvara oanvända aggregat på ett torrt, stängt ställe utanfor barns räckvidd.
- Observera fällande före lagring under en langre period, für att Förlänga hacksaxens livstid och für att garantera att reglagen inte kärvar.

• Utför en grundlig rengöring.
• Behandla alla rörliga delar med en miljovänlig olja.

Använd aldrig fett!

Skjut pā knivskyddet pā kniven.

Garanti

Var vänlig beakta bifogade garantivillkor.

Möj Liga fel

Fel	Möjlig orsak	Åtgård (dra ut kontakten)
Häcksaxen fungerar inte.	· Ingen ström · Elavbrott · Defekt fällngningskabel · Säkringen defekt · Motor eller strömbrytare defekt	· Kontrollera strömtillförseln · Kontrollera kabeln, använd inga defekta kablar · Byt ut säkringen · Lätt kontrollera eller reparera motorn eller strömbrytaren av en elektriker
Häcksaxen klipper med avbrott	· Kabeln defekt · Internet fel · Till- / fränkopplingen defekt	· Kontrollera strömtillförseln · Uppsök tillverkaren aller behörig kundservice · Uppsök tillverkaren aller behörig kundservice
Motorn är pascalgen men kniven rör sig inte	· Internt fel	· Uppsök tillverkaren aller behörig kundservice
Kniven blir het	· Knivarna är slöa · Knivarna är defekta · Bristande smörjning => friktion	· Lätt slipa knivarna · Byt ut knivarna · Smörj knivarna
Motorn brummar, knivarna stannar	· Knivarna är blockerade	· Avlågsna foremålet

Tekniska data

Typbeteckning	HS 560/45
Model	HS 560/45
Motoreffekt	560 W
Nätspänning / Nätfrekvens	230 V~ / 50 Hz
Tomgängsvarvtil n0	1600 min-1
Knivlängd	450 mm
Skärångd	380 mm
Svärdtjocklek	1,5 mm
Grenöppning	16 mm
Hand-arm-vibration EN 1033/DIN 45675	avhw= < 2,141 m/s2
Bullernivå Lwa (enligt direktiv 2000/14/EG)	Uppmätt bullernivå 96,7 dB (A Garanterad bullernivå 103 dB (A)
Ljudnivå LPA (enligt direktiv 2000/14/EG)	83,7 dB (A)
Vikt	cirka 2,80 kg
Skyddsklass	II

Obsah
