KORISNIČKI PRIRUČNIK HS 560-45 ATIKA

Uputa za uporabu - sigurnosne upute - rezervni lijelovi

Tagliasiepi

HR EU izjava o konformnosti odgovarajuci smjernici 98/37 EG

HR izjavljube sa samo svojom odgovornošću, da proizvod

Skare zaŽivicu HS 560/45

na koji se odnosi ova izjava, ogovara jasnim osnovnim sigurnosnim i zdravstvenim zahtjevima smjernica/98/37/EG, kao i zahtjevima drugih jASNH smjernica 2004/108/EG, 2000/14 EG, 2006/95/EG.

Izmjerena rażina zvučnog učinka LwA 96,7 dB (A), zagarantirana razina zvučnog učinka LwA 103 dB (A).

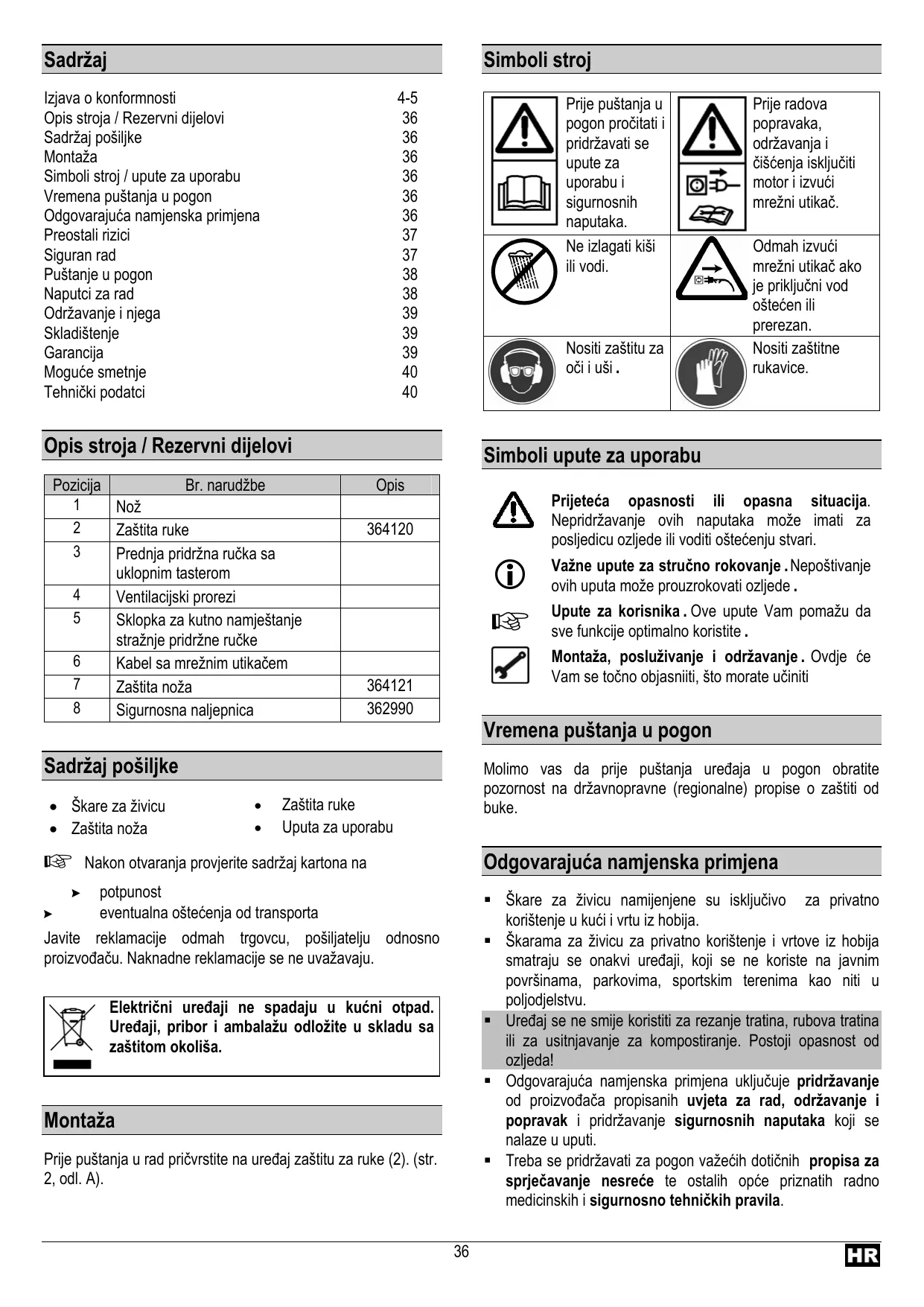

Opis stroja / Rezervni dijelovi

Pozicija	Br. narudžbe	Opis
1	Nož
2	Zašita ruke	364120
3	Prednja pridržna ručka sauklopmim tasterom
4	Ventilacijski prorezi
5	Sklopka za kutno namješanje stražnje pridržne ručke
6	Kabel sa mrežnim utikačem
7	Zašita noža	364121
8	Sigurnosna najepnica	362990

Sadržaj posiljke

• Škare zaŽivicu

Zastrita ruke

Zašita noža

• Uputa za uporabu

Nakon otvaranja provjerite sadrzaj kartona na

potpunost

eventualna ostecenja od transporte

Javite reklamacije odomah trgovcu, posiljatelju odnosno proizvodaču. Naknadne reklamacije se ne uvažavaju.

Elektrčni uredaji ne spadaju u kućni OTPad. Uredaji, pribor i ambalažu odložite u skladu sa zašitom okoliša.

Montaža

Prije pušanja u rad pričvrstite na urežaj zašitu za ruke (2). (str. 2, odl. A).

Simboli stroj

Prijepuštanja u

pogon pročitati i

pridržavati se

unate za

uporabu i

sigurnosnih naputaka.

Prijedadova

popravaka,

održavanja i

ciśćenja isključiti

motor i izvuci

mrežni utikač.

Ne izlagati kiši

ili vodi.

Odmah izvuci

mrežni utikač ako

je prikljucni vod

ostecen li

prerezan.

Nositi zašitu za

oči uši.

Nositi za'sitne

rukavice.

Prijeteca opasnosti ili opasna situacija.

Nepridržavanje ovih naputaka moze imati za posljedicu ozljede ili voditi oštecenju stvari.

Vazne upute za strucno rokovanje. Nepostivanje ovih uputa moze prouzrokovati ozljede.

Upute za korisnika. Ove upute Vam pomazu da sve funkcjje optimalno koristite.

Montaža, posluživanje i održavanje. Ovdje ce

Vam se točno objasiniiti, što morate učiniti

Vremena pušanja u pogon

Molimo vas da prije pušanja urežaja u pigeonOCRatite pozornost na državnopravne (regionalne) propise o zašiti od buke.

Odgovarajuca namjenska primjena

• Škare zaŽivicu namijenjene su isključivo za privatno korištenje u kuci i vrtu iz hobija.
• Škarama zaŽivicu za privatno korištenje i vrtove iz hobija smatraju se onakvi uredaji, koji se ne koriste na javnim povrsinama, parkovima, sportskim terenima kao niti u poljodjelstvu.
• Urečaj se ne smije koristiti za rezanje tratina, rubova tratina ili za usitnjavanje za kompostiranje. Postoji opasnost od ozljeda!
• Odgovarajuca namjenska primjena uključuje pridržavanje od proizvodača propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

• Treba se pridržavati za pogon važecih dotichnih propisa za sprječavanje nesrece te ostalih opće prisznatih radno medicinskih i sigurnosno tehnickih pravila.

• Svaka daljnja uporabaijke odgovarajući namjenska. Proizvodač ne odgovara za štete koje proizlaze iz toga : rizik snosi sam korisnik.

• Svojevoljne promjene na škarama zaŽivicu isključuju jamstvo proizvodača za proizlazeće štete svake vrste.
• Škare zaŽivicu smiju biti opremljena, korišena i odžavana isključivo od osoba koja su s time upoznata i obaviješena o opasnostima. Popravke smijemo vršiti sammi odnosno od nas ovlašena servisna mjesta.
  Stroj se ne smije koristiti u okolini izloženoj opasnosti od eksplozije ili izlagati kisi.
• Metalne dijelove (žice itd.) treba svakako odstraniti iz materijala za rezanje.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotčnih sigurnosnih propisa, mogu zbog odrežene konstrukcije u svruh namjene još postojati preostali rizici.

Preostali rizici se mogu minimirati ako se poštuju „sigurnosni naputci" i „odgovarajuća namjenska primjena" te cjerokupna uputa za uporabu.

Pažljivost i oprez smanjuju rizik ozljeda osoba i oštećenja.

Ozljeda odbačenim dijelovima izradaka.
Lomljenje i izbacivanje rijelova noza.
- Opasnost od struje, kod uporabe neadekvatnih priključnih elektrčnih vodova.
- Dodirivanje dijelova pod naponom kod otvorenih elektricnih elementata.
- Ostečivanje sluha kod dugotrajnijih radova bez zašite sluha.

Unatoč poduzetih mjera opreza još mogu postojati ne tolko očigledni preostali rizici.

Siguran rad

Pije puštanja u pogon ovog proizvoda obratite pažnju na sljedeću uputu i Propise o sprečavanju nezgoda Vaseg strukovnog udruženja tj. sigurnosne odrebe koje vrijede u svakoj dotićnoj zemlji, kako bi zašitili sebe i druge od mogucih ozljeda.

Prosljedite sigurnosne naputke svim osobama kojerade sa strojem.

Dobro pohranite ove sigurnosne naputke.

• Upoznajte se prije primjene sa strojem pomocu upute za uporabu.
• Ne koristite stroj za namjene za koje nije predviden ( vidi „odgovarajuca namjenska primjena").
• Izbjegavajte neprirodni položaj tijela. Pobrinite se za siguran stav i držite u svakom trenutku ravnotežu.

• Budite pažljivi. Pazite što Činite. Krenite s razumom na posao. Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja moze dovesti do ozbilnjih ozljeda.

• Nosite odgovarajuću radnu odjecu:

• nikakvu široku odjeću ili nakit, oni mogu biti zahvaćeni odPokretnih dijelova
  radne rukavice, obuckoja se ne klize

• mrežu za kosu kod duge kose

• Nosite obsum zašitnu odjecu:

• zašitne naočale

• zašita sluha

• Držite Vase područje rada urednim! Nered moze imati za posljedicu nasrće.
  Uzmite u obzir utjecaje okoline:

• Ne izlažite škare zaŽivicu kiši.

• Ne upotrebljavaje škare zaŽivicu u vlažnom ili mokrom okružju.
• Radite isključivo u zadovoljavajućim sigurnosnim uvjetima.
• Ne upotrebljavaje škare zaŽivicu u blizini upaljivih tekuci nii plinova.

Ne ostavlajte škare zaŽivicu nikada bez nadzora..
- Osobe mlade od 18 godina ne smiju rukovati uredajem.
Drzite druge osobe podalje.

Ne dopustite drugim osobama, pogotovo djeci, da dodiruju alat ili kabel.

Držite ih podalje od Vašeg područja rada.

• Ne preopterećujete stroj! Bolje i sigurnije radite u navenenom području snage.
• Sluzite se sa uredajem samo sa kompletnim i isprawno monitiranim sigurnosnim uredajima i nemojte niša mistrjenati na masini što bi moglo utjecati na sigurnost rada.
• Ne upotrebljavaje nikakve noževe koji ne odgovaraju navedenim karakterističnim podacima ovih uputa za uporabu.

Uporaba drugih alata i drugog pribora moze značiti opasnost od ozljedivanja za Vas.

• Iskjučite stroj i izvucite mrežni utikač iz utičnice kod:

• radova popravaka
  radova oderzavanja i cisicenja

• otklanjanja smetnji (u to se ubraja i blokiranje nozeva)
  Transportiskladištenje

• Napušanje škara zaživicu (takoder kod kratkotrajnih prekida)

• Njegujte vaše škare zaŽivicu brižljivo:

• Držite alat oštrim i Čistim da biste mogli raditi bolje i sigurnije.

• Držite ručice suhe i slobodne od ulja i masti.

• Pridržavajte se propisa održavanja i naputaka izmjene alata.

• Provjerite stroj na moguca oštećenja:

• Prijde daljnje uporabe stroja treba pažljivo pregledati zašitne uredaje na besprijkorno i odgovarajuću namjensku funkcjju.

• Provjerite da li Pokretni dijelovi besprijekorno Funktioniraju i da li nisu zaglavljeni ili da li su dijelovi ostecieni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad pile.

• Osteceni zašitni uredaji i dijelovi moraju biti prikladno popravljeni ili zamijenjeni od strane priznatog strucnog obhta, ukolko nista drugo nije navedeno u uputi za uporabu.

• Ošćene ili nečitke sigurnosne najepnice treba zamijeniti.

Ne ostavlajte ključeve alata u stroju!
Provjerite uvijek prije uključivanja da li su ključevi i alati za namješanje uklonjeni.
- Čuvajte nekorištene strojeve na suhom, zakljucanom mestre izvan dohvata djece.

Elektricna sigurnost

• Izvoedenje prikljucha po IEC 60245 (H 07 RN-F) sa presjekomŽila od najmanje

Elektrichi priključak odnosno popravke na elektrčnim dijelovima stroja moraju biti izvedeni od koncesijskog elektrtehnickog stručnjaka ili jegnog od nasih servisnih mjesta. Treba se pridžavati mjesnih propisa pogotovo u odnosu na zašitne mjere.

Popravke na drugim dijelovima stroja treba izvršiti proizvoč odnosno jeder od njegovih servisnih mjesta.

Upotrebljavaje isključivo originalne zamjenske dijelove, dodatni pribor i posebni pribor. Uporabom drugih zamjenskih dijelova i drugog dodatnog pribora mogu nastati nasrece za korisnika. Proizvodač ne jamci za štekoje proizlaze iz toga.

Pušanje u pogon

Priključak na mrežu

Usporedite na tipskoj pločici stroja navedeni napon, npr. 230 V sa mrežnim naponom i priključite pilu propisno na odgovarajuću uzemljenu utčnicu.

Motor na izmjenicnu struju:

Upotrijebite uticnicu sa zašitnim kontaktom, mrežni napon 230 V sa zašitnom strujnom sklopkom i osiguranjem od 10 A.

• Upotrijebite priključne odnosno produktne kablove sa presjekomŽice odminimalno 1,5 mm²

Namješanje produktužnog kabla

utaknite produžni kabel kao petlju kroz otvor u stržnjoj

pridržnoj ručci (5) i položite je preko kabelskog ovješenja.

Strana 3 slika C.

Uključivanje

Ne upotrebljavaje stroj kod kojeg se prekidač ne da uključiti i isključiti. Oštećeni prekidači moraju odmah biti popravljeni ili zamijenjeni od servisnog osoblja.

Škare zaŽivicu opremljene su dvorucnim sigurnosnimi isključenjem koje sprjecava nenamjerno uklučenje.

Pritisnite sklopku za u-isključenje na stražnjoj pridržnoj

rucci (5) i istovremeno s drugom rukom uključite uklopi n taster

Produzni kabel mora za vrijeme rezanja ostati iza skara za zhivicu, da ne moze biti zahvacen od nozeva, sika C.
- Škare zaŽivicu mogu biti vodene zbog njezinih dvostranih noževa unaprijed i unatrag ili njihanjem s jeder strane prema drugoj, slika D.
- Prvo režite strane zhivice i tek tada gornji rub, slika, slika E.
- Režite zivicu odozdo prema gore.
- Režite Živicu u obliku trapeza, sika B.
- Napnite orijentacjsko uze preko dužinuŽivice ako Želite ravnomjerno odrezati gornji rubŽivice.
- Svakako odstranite strana tijela izŽivice (npr.Žicu), pošto isti mogu ošetiti noževe škara zaŽivicu.

Održavanje i njega

Pije svakog rada održavanja i rada cisćenja izvucite mrežni utikač

Za održavanje i cisćenje odstranjeni sigurnosni ureḍaji moraju se obaveznoponovno propisno montirati i provjeriti.

Upotrijebite isključivo originalne dijelove. Drugi dijelovi mogu dovesti do nepredvidivih šteta i ozljeda.

Obratite pozornost na lijedgece da biste ocuvali funcionalnost skara zaŽivicu:

Redovito očistite i podmazite svePokretne djelove.

• Ventilacijski proreze očistiti, odnosno usisati.

Nikada ne Čistite noževe vodom → opasnost od zije!

Nikada ne upotrebljavaje mast!

Smetnja	Mogući uzrok	Otklanjanje (izvucite mrežni utikač)
Škare zaŽivicu ne rade.	Nema strujePrekid struje.Produžni kabel defektan.Osigurač u kvaruMotor ili prekidač defektan	Provjeriti opskrbu strujomProvjeriti opskrbu strujomProvjeriti kabel, kablove u kvaru ne koristiti višeZamijeniti osiguračNeka koncesionirani elektrstročnjak provjeri ili popraví motor ili sklopek.
Škare zaŽivicu režu sa prekidima	Kabel u kvaruInterna greškaSklopka za u-/isključenje u kvaru	Provjeriti opskrbu strujomPosjetiti proizvoťača ili servisno mjestoPosjetiti proizvoťača ili servisno mjesto
Motor radi, noževi stanu	Interna greška	Posjetiti proizvoťača ili servisno mjesto
Noževi se griju	Noževi su tupiNoževi su u kvaruNedostatak podmazivanja => trenje	Dati noževe naoštritiNoževe izmijenitiPodmazati noževe
Motor bruji, noževi ostaju stati	Noževi blokiraju	Odstraniti predmet

Tehnički podatci

Oznaka tipa	HS 560/45
Model	HS 560/45
Snaga motora P1	560 W
Mrežni napon / Frekvencija mreže	230 V~ / 50 Hz
Praznohodna brzina vrtnje n0	1600 min-1
Dužina noževa	450 mm
Dužina rezanja	380 mm
Debljina sablje	1,5 mm
Provod za granu	16 mm
Vibracija na šaci-ruci EN 1033/DIN 45675	avhw = < 2,141 m/s2
Razina zvučne snage Lwa (prema smjernici 2000/14/EU))	izmjerena razina zvučne snage 96,7 dB (A)
	garantirana razina zvučne snage 103 dB (A)
Razina zvučnog tlaka LPa (prema smjernici 2000/14/EU)	83,7 dB (A)
Težina	cirka 2,80 kg
Zašitni razred	II
