HASZNÁLATI ÚTMUTATÓ HS 560-45 ATIKA

Kezelési utmutató - Biztonsági tudinalok - Pótalkatrészek

Škare zaživicu

EK megfelelosegi nyilatkozata 98/37 EG iranyelvnek megfeleloen

H sajat felelosssegere kijelenti, hogy a

Sövénnyíró oló HS 560/45

amelyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkozó alapvető biztonsági és egészségügyi követelményeinek, valamint az egyéb vonatkozó 2004/108/EG, 2000/14 EG, 2006/95/EG előirásoknak megfelel.

Mert hangteljesitményszint LwA 96,7 dB (A), garantalt hangteljesitményszint LwA 103 dB (A).

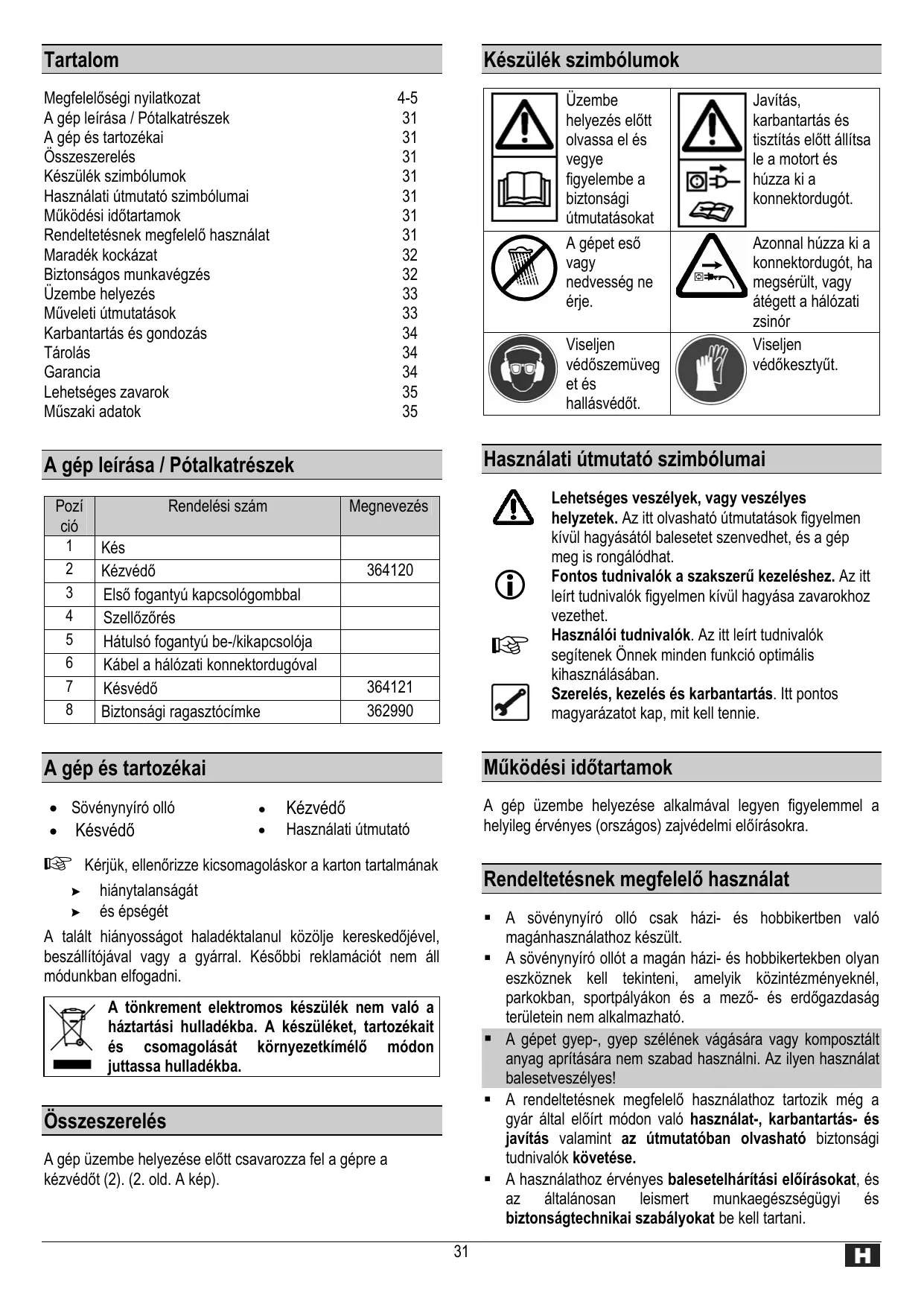

Megfelelo ségi nyilatkozat	4-5
A gép leírsa / Pótalkatrészek	31
A gép és tartozékai	31
Összeszerelés	31
Készülék szimbólumok	31
Használati útmutató szimbólumai	31
Müködési idöartamok	31
Rendeltétésnek megfelelo használat	31
Maradék kockázat	32
Biztonságos munkavégzsés	32
Üzembe helyezés	33
Müveleti útmutatások	33
Karbantartás és gondozás	34
Tárolás	34
Garancia	34
Lehetséges zavarok	35
Műszaki adatok	35

A gép leírása / Pótalkatrészek

Pozí ció	Rendelési szám	Megnevész
1	Kés
2	Kézvédő	364120
3	Első fogantyú kapcsológombbal
4	Szellőzőrés
5	Hátulsó fogantyú be-/kikapcsolója
6	Kábel a halózati konnektordugóval
7	Késvédő	364121
8	Biztonsági ragasztócímke	362990

A gép és tartozékai

Sövénnyíró oló

Kézvedő

Késvedó

Hasznalati utmutató

Kérjuk, ellenőrizable kicsomagoláskor a karton tartalmának

hianytalansagat
esepseget

A talált hiányosságot haladéktalanul közölje kereskedöjével, beszállitójával vagy a gyárral. Késöbbi reklamációnt nem allmodunkban elfogadni.

A tönkrement elektramos keszülék nem való a háztartási hulladékba. A keszüléket, tartozékait és csomagolását környezetkimelő modon juttassa hulladékba.

Összeszerelés

A gép üzembe helyezése elött csavarozza fel a gépre a kězvedőt (2). (2. old. A kép).

Keszülk szimbólumok

Üzembe helyezés elǒtt olvassa el és vegye figyelembe a bíttonsági útmutatásokat	Javítás, karbantartás és tiszítás elǒtt állítsa le a motort és húzza ki a konnektordugót.
A gépet eső vagy nedvesség ne érje.	Azonnal húzza ki a konnektordugót, ha megsérült, vagy atógett a halózati zsinór
Viseljen védőssemüveg et és hallásvédőt.	Viseljen védőkesztyűt.

Hasznalati utmutató szimbólumai

Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvasható utmutatások figyelmen kívül hagyásától balesetet szenvedhet, és a gép meg is rongálóhat.

Fontos tudnivalok a szakszerő kezeléshez. Az itt leírt tudnivalok figyelmen kívül hagyásá zavarokhoz gezethet.

Hasznalói tudnivalók. Az itt leírt tudnivalók segítenek Onnek minded funkció optimális khasznalásában.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot kap, mit kell tennisie.

Múkódési idōtartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előirásokra.

Rendeltetésnek megfelelo használat

• A sövénynyíró olló csak házi- és hobbikertben való magánhasználathoz keszült.
• A sövénynyíró alló t a magán házi- és hobbikertekben oyan eszköznek kell tekinteni, amelyik bözintézményeknél, parkokban, sportpályák on és a mező- és erdőgazdaság területein nem alkalmazható.
  A gépet gyep-, gyep szélének vágására vagy komposztált anyag aprítására nem szabad használni. Az ilyen használat balesetveszélyes!
  A rendeltétésnek megfelelo hasznalathoz tartozik mèg a gyár által elóirt modon való hasznalat-, karbantartás- és javítás valamint az utmutatóban olvashato biztonsági tudnivalók követese.

• A használathoz érvényes balesetelhárítás előirásokat, és az általanosan leismert munkaegészségügyi ésBiztonságtechnikai szabályokat be kell tartani.

• Minden ezektól elterő használat rendeltétésel ellentétesnek minősül. Az abból eredő károkér tgyár nem vállal szavatosságot. llyekor a felelósség egyedül a felhasználó terheli.
  A sovénynyíró olló önkényes megvaltoztatása abból eredő barmilyen kárra kizárja a vallalt gyári szavatosságot

• A sovénynyiro ollócsak olyan személy szerszámozhatja, használatja és tarhatja karban, aké müveletekkel tisztaban van, és akit a velük jráó veszényekre kioktattak. Karbantartást csak gyárunk, vagy az általunk megnevezett veðszolgálati muhely végeshet.
• A gépet robbanásveszélyes környezetben nem szabad használni és esőnek kitenni nem szabad.
• Fémdarabokat (huzalok stb.) a vágando anyag közeléböül feltétlenül el kell távolitani.

Maradék kockázat

Még a rendeltétésnek megfelelo hasznalatnál és a felhasznalási cél által meghatározott vonatkozó biztonsági szabályok megartása mellett isBizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkánál figyelembe veszi a „Biztonsági utmutatasok", a „Rendeltetésnek megfelelo hasznalat" és magának a hasznalati utmutatónak a leírasait.

Mindezek figylembe vetele és a kelő ovatosság segít a balesetek és sérülések megelőzésében.

Munkadarab kicsapódo darabja balesetet okozhat.
Tóres és a késdarabok kicsapódása.
Balesetet okozhat a villanyaram egy szabalytalan csatlakoztatas eseten.
- Aramütes egy feszültseg alatt áló nyitott alkatrész megérintéskor.
- Halláskárosodás hallásvédó nélküli hosszabb munka esetében.

Továbbá minded megtét intézkedés ellenère is meglevő, nem nyilvánvaló maradék kockázatok.

Biztonságos munkavégzés

A gyartmány üzembe helyezese elott vegye figyelembe kovetkező utasításokat és az illetékes Szakmai balesetbiztosítási kényszeregyesülés balesetvedelmi elóirásait, illetve a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és masokat a lehetséges sérülésektől megóvja.

ABiztonsagi eloirasokat adja tovabb azoknak akik a géppel dolgoznak.

Örizzeme gondosan ezeket abiztonsági utmutatasokat.

• Hasznalat el'tt ismerkedjek meg a géppel a hasznalati utmutato segítségével.

• A gépet ne használja a rendeltétestól eltérő celra (lásd „Rendeltetésnek megfelelo használat").

• Kerülje munka kozben a rendellenes testtartast. Ügyeljenarra, hogyBiztosan alljon, és mindenkor orizze megegyensülyát.
  Legyen figyelmes. Figyelen arra, amin dolgozik. Munkajat esszeruen hajtsa végre. A gépet ne hasznalja olyankor amikor fáradt vagy drog, alcohol vagy gyogyszer hatasa alatt all. A gép hasznalatanál ég egy figyelmetlen pillanat ahhoz, hogy sulyos balesetet szenvedjen.

• Viseljen munka kozben megfelelo munkaruhat:

ne viseljen bo ruhat vagy ekszert, mert azokat a mozgó gépalkatrész beránthatja
- munkavedelmi kesztyut, csuszásmentes lábbelit
- hosszú haj eseten hajhaló

Viseljen szemelyes védöruhát:

Vedoszemüveg
Hallásvédelem

• Munkahelyi környezét tartsa rendben! A rendetlenség baleset forrása lehet.
  Legyen figyemmel a kornyezeti hatasokra:

• A sövénnyíró allot ne tegye ki csapadék hatásanak.

• A sövénynyíró ollót ne használá vizes vagy nedves környezetben.
  Csak jó látási viszonyok mellett dolgozzék.
• A sovénnyiro ollôt ne használja éghető folyadékok vagy -gázok kozelénye.

A sovénnyiro ollot ne hagyja felügeyelet nélkül.
18 év alatti személyek a sovénnyíro ollón nem kezelhetik.
Tartson a munkahelyetöl távol masokat.

Ne engedje, hogy a szerszámot vagy annak kabelét mas személy, foként gyermek megérintse.

Tartsa öket távol munkahelyétöl.

• Ne engedje át a gépet masoknak! Jobban és biztonságosabban dolgozik a megadott teljesitményartományon belül.
• A keszüléket ne terhelje tuli! Jobban ésbiztonságosabban dolgozhat a megadott teljesitménytartományiban.
• Ne használjon oyan kést, amelyik nem felel meg e használati utmutatóban megadott adatoknak.

Más szerszám és más tartozék használata Ös szárábalesetveszélyt okozhat.

A gépet kapcsolja ki és húzza ki a konnektordugóz alábbi esetekben:

• javitasi muveleteknél
• karbantartásnál és tiszítátsnál
• zavarelhárításnál (ide tartozik a kés megszorulása is)
  Szállítás és tárolás

• A sovénnyíro ollótl valorávozás (még rovid idejú munkamegszakítánál is)

• Apolja gondosan a sovénnyiro olójat:

Tartsa a szerszámokat élesen és tisztan, a jobb ésBiztonságosabb munka érdekében.
Tartsa olajtol es zsirtol mentesen a fogantyut.
Tartsa olajtol es zsirtol mentesen a fogantyut.

Ellenorizze a gépet az esetleges sérulésekre:

• A gép további használata elött a biztonságiszerkezetek kifogástalan és rendeltetésüknek megfelelo mücködsét ellenőrizze.
• Ellenőrizable, hogy a mozgó alkatrészek működésé kifogástalan-e, vagy nincs-e valamelyik alkatrész megserülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesényenie kell a fúrész kifogástalan működésé érdekében.
• A seruǐt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.
• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

Ne hagyjon a gépben szerszámukulcsot!
Bekapcsolás elött mindig Ellenőrizable, hogy kivette-e a gépból a kulcsot és a beallitó szerszámokat.
A hasznalaton kivuli gépeket szaraz, lezart helyiségben tárolja, ahol ahhoz gyermekek hozza nem ferhetnek.

ElettromosBiztonság

A csatlakozóvezéték kivitelezése IEC 60245 (H 07 RN-F) szerint legalább következő gezeték keresztmetszel

1,5 mm² 25 m-ig terjedő vezetékhossz esétén
2,5 mm² 25 m feletti gezetékhossz esétén

Védekezzék az áramütés ellen. Testével ne érjen hozza foldelt alkatrészhez.
- A kábelt ne használajr rendeltetésétól eltéró celokra. A kábelt védje a hõsegtól, olajtól és eles szélü tárgyaktól. A csatlakozó dugó a konnektorból ne a kábelnéf fogva húzza ki.
A sovénynyíró ollót soha ne a halózati kabelnéf fogva vigye.
- Rendszeresen ellenőr空气净化 a sovénynyíró olló kábelét és sérülese esetén cseréltesse ki a kábelt hozzaertő szakemberrel.
A csatlakozó gezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
Ellenorizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
Ne hasznaljon hibas csatlakoz vozeteket
- SzabadbanCsakarraengedelyezettesmegfeleloenjelzett hosszabbito kabelthasznaljon
Ne alkalmazzon ideiglenes elektromos csatlakozast.
Védószerkezet áthidalni vagy hatástalanítani soha nem szabad.
A gépet hibaáram védókapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatásat ill. javításat hatóságilag

engedélyezett villanyszerelő szakember vagy kijelölt vevőszolgálatunk vegezze. A helyi előirásokat különösene a védointézkedesek tekintetében figyembe kell venni.

A gép más részein javitásokat csak maga a gyár, vagy egy általa megbizott szakcég végezhet.

MindingCsakeredeti tartozekot es kulon kiegészítésztabad felhasznalni.Maseredetu potalkatrész es egyebtartozek hasznalata a felhasznalobalesetevezeth. Azilyen jellegu károkérty gár nem vallal szavatossagot.

Uzembe helyezés

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvasható feszültseget. pl. 230
V-ot a rendelkezésre alló halózattal és a fureszt az elöirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.

Valtoaramu motor:

Schuko csatlakozó aljzatot használjon, 230 V halózati feszültseggel, hibaáram kapcsolóval és 10 Abiztositékkal felszerelve.

Legalabb 1,5 mm² keresztmetszetü halózati hosszabbíto kábelt használjon a csatlakoztatáshoz.

A hosszabbíto kábel feltevészé

A dugós kapcsolat véletlen szétcsúszásanak

megakadályozására dugjaat a hosszabbíto kábelt egy hurokként a hatulso fogantyun (5) és helyezze rá a kábelfüggesztőre. Lásd 3 kép, C.

Bekapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérult kapcsolót haladéktalanul javittassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgállattal.

A sovénynyíró ollo kétkezes biztonsági kikapcsolóval rendelkezik, amely meggátolja az ollo véletlen bekapcsolódását.

hátulso fogantyun (5) levő be-/kikapcsolónt nyomja meg anakkor másik kezével nyomja meg az elso fogantyun

(3) levő kapcsológombot, 2. oldal A ábra.

Kikapcsolás

A sovénynyíró olló kikapcsolásához engedje el a bečocsoló vagy a kapcsológombot.

Múveleti utmutatások

A munka megkezdésé elott nézzen utána:

• Akadálymentes a munkaterület?
• A gépet addig nem szabad üzembe helyezni, mig el nem olvasta a használati utmutatóját, minded utmutatást figyelembe nem vett és a gépet elóirásnak megfeleloen fel nem szerelte.
  Tartsa mindig tisztan a gép szellózonyilásait.
• Az allatokat zavarja el a sovénynyíro olló kozeléból, nehogy megsérüljenek.

Munka a sövénnyíro olóval, 2 - 3. oldal, B - E ábrák

A sövénynyíró olló tartsa mindkét kezevel testétólBiztonságos távolságra.

A hosszabbitó kabelnek a vágás alatt a sovénynyíró oló mogött kell lennie, hogy azt a kés el ne kaphassa, C. ábra
A sovénnyiro olló a kétoldalas késével elore- és hátravagy ingamozgásokkal lehet masik helyre gezetni, D ábra
Elszor a sovény oldalait vágja, és csak utána vágja le a tetejét, E ábra
A sovényt alulról felfelé mozgással vágja.
- Trapezformá vágja a sövényt, B ábra.
- Feszítsem ki egy zsinórt a sövén mentén, ha a sövén y felso élet egenytesreskívanja beszabályozni.
- feltétlenül távolítson el minded idegen tárgyat a sövenyból (pl. drótó), mert a sövenynyíró kés attól megsérülhet.

Mindig legyen figyelemmel a 32 ff. oldalBiztonsagi utmutatasaira.

Karbantartás és gondozás

Minden karbantartás és tiszítás elótt húzza ki a konnektordugót.

Karbantartáshoz és tiszításhoz felétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizze azokat.

Csak eredeti alkatreszt hasznaljon. Más eredetü alkatresz elore

Legyen figyelemmel a következokre, a sovénynyró kés mūködoképességénék megörzsésere:

• Minden mozgo alkatreszt rendszeresen tisztitson és olajozzon.

Tisztítsa, illetve szívassa le a szellózó'reseket.

A k'est soha ne vizzel tiszittsa korrozióveszély!

Kenéshez soha ne csapágyzsírt használjon!

Hasznaljon kornyezetkimel' olajt.

Tárolás

Húzza ki a konnektordugót.

A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen ahol ahhoz gyermekek hozzá nem ferhetnek.
Hosszabb tárolás elott legyen figyelemmel a következőkre, hogy fúreszények élettartamát meghosszabbitsa és lehetővetegeye a konnyü kezelését.

• végezzen alapos tisztlátst
• minded mozgo alkatrészt kenjen meg környezetkimelő olajjal

Kenéshez soha ne csapágyzsírt használjon!

Tolja ra a késvedöt a késre.

Garancia

Kérjuk a mellekelt garancianiyatkozat figylembe vetelet

Lehetséges zavarok

Zavar	Lehetséges ok	Megszümtetés (húzza ki a konnektordugót)
A sövénynyíró nem mûködik.	Nincs áramellátásÁramkimaradáshibás hosszabbíto kábelHibás a biztosítékmotor vagy kapcsoló hibás	Ellenörizze az áramellátástEllenörizze az áramellátástEllenörizze a kábelt, a hibás kábelt tòbbé nehasználajacSceréljenBiztosítékA motort vagy a kapsolót ellenöriztesse vagyjavittassa meg szakemberrel.
A sövénynyíró megszakításokkalvág	Hibás a kábelBelső hibaBe-/kikapcsoló hibás	Ellenörizze az áramellátástGyárat, ill. arra illetékes vevõszolgálatokeresse fel.Gyárat, ill. arra illetékes vevõszolgálatokeresse fel.
A motor forog, a kés ally	Belső hiba	Gyárat, ill. arra illetékes vevõszolgálatokeresse fel.
A kés forróśodik	A kés életlenA kések hibásakHiányos kenés => sūlódás	A kész éleztesseA kész cserélje kiOlajozza a kész
A motor bóg, a kés ally	A kések megszorulnak	Gegenstand entfernen

Muszaki adatok

Típusmegnevezés	HS 560/45
Modell	HS 560/45
Motor teljesítménye P1	560 W
Hálózati feszült ség / Hálózati frekvencia	230 V~ / 50 Hz
Üresjárati fordulatszám n0	1600 min-1
Késhosszúság	450 mm
Vágashosszúság	380 mm
Késvastagság	1,5 mm
Göcs	16 mm
Kéz-kar vibrrációja az EN 1033/DIN 45675	avhw= < 2,141 m/s2
Zajteljesítmény szint Lwa (2000/14/EG Mûszaki előírósk szerint)	mér tzejtesiímény szint 96,7 dB (A)
	garantált zajteljesiímény szin 103 dB (A)
Hangnyomásszint LPA (2000/14/EG Mûszaki előírósk szerint)	83,7 dB (A)
Súly	körülbelül 2,80 kg
Védettség	II

Sadržaj

Izjava o konformnosti 4-5
Opis stroja / Rezervni dijelovi 36
Sadrzaj pošiljke 36
Montaža 36
Simboli stroj / upute za uporabu 36
Vremena puštanja u pogon 36
Odgovarajuca namjenska primjena 36
Preostali rizici 37
Siguran rad 37
Pušanje u pigeon 38
Naputci za rad 38
Održavanje i njega 39
Skladištenje 39
Garancija 39
Moguçu smetnje 40
Tehnički podatci 40
