BRUKSANVISNING HS 600-55 ATIKA

Häcksax Bruksanvisning – Säkerhetsanvisningar – Reservdelar

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruks-anvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsan-visningarna. Förvara bruksanvisningen väl.

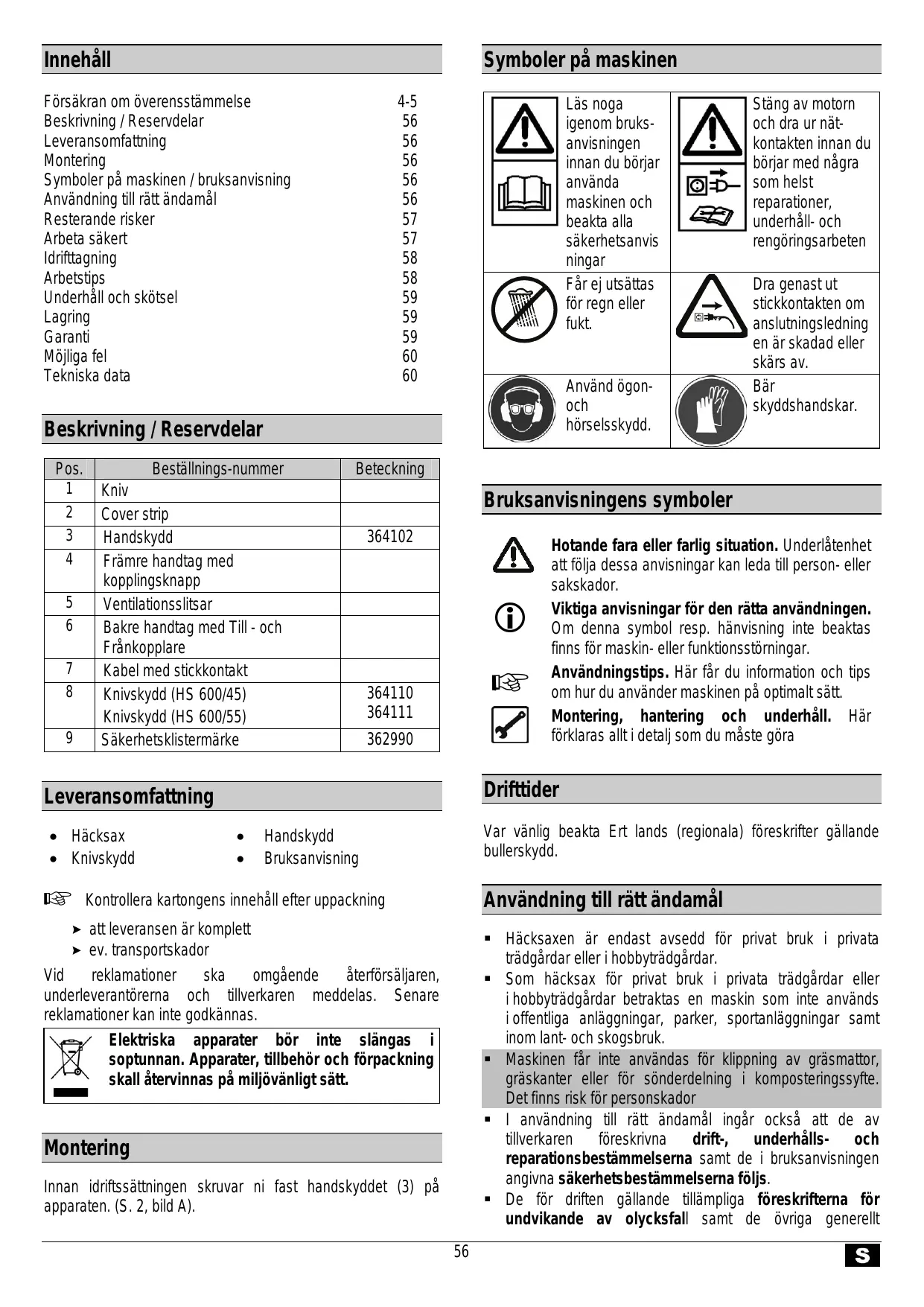

Försäkran om överensstämmelse Beskrivning / Reservdelar Leveransomfattning Montering Symboler på maskinen / bruksanvisning Användning till rätt ändamål Resterande risker Arbeta säkert Idrifttagning Arbetstips Underhåll och skötsel Lagring Garanti Möjliga fel Tekniska data

4-5 56 56 56 56 56 57 57 58 58 59 59 59 60 60

Läs noga igenom bruksanvisningen innan du börjar använda maskinen och beakta alla säkerhetsanvis ningar Får ej utsättas för regn eller fukt.

Använd ögonoch hörselsskydd.

Beskrivning / Reservdelar Pos. 1 2 3 4 5 6 7 8 9

Hotande fara eller farlig situation. Underlåtenhet att följa dessa anvisningar kan leda till person- eller sakskador. Viktiga anvisningar för den rätta användningen. Om denna symbol resp. hänvisning inte beaktas finns för maskin- eller funktionsstörningar. Användningstips. Här får du information och tips om hur du använder maskinen på optimalt sätt. Montering, hantering och underhåll. Här förklaras allt i detalj som du måste göra

Dra genast ut stickkontakten om anslutningsledning en är skadad eller skärs av. Bär skyddshandskar.

Kniv Cover strip Handskydd Främre handtag med kopplingsknapp Ventilationsslitsar Bakre handtag med Till - och Frånkopplare Kabel med stickkontakt Knivskydd (HS 600/45) Knivskydd (HS 600/55) Säkerhetsklistermärke

• Häcksax • Knivskydd

Stäng av motorn och dra ur nätkontakten innan du börjar med några som helst reparationer, underhåll- och rengöringsarbeten

Var vänlig beakta Ert lands (regionala) föreskrifter gällande bullerskydd.

Handskydd Bruksanvisning

Användning till rätt ändamål

Kontrollera kartongens innehåll efter uppackning ! att leveransen är komplett ! ev. transportskador

ƒ Häcksaxen är endast avsedd för privat bruk i privata trädgårdar eller i hobbyträdgårdar. ƒ Som häcksax för privat bruk i privata trädgårdar eller i hobbyträdgårdar betraktas en maskin som inte används i offentliga anläggningar, parker, sportanläggningar samt inom lant- och skogsbruk. ƒ Maskinen får inte användas för klippning av gräsmattor, gräskanter eller för sönderdelning i komposteringssyfte. Det finns risk för personskador ƒ I användning till rätt ändamål ingår också att de av tillverkaren föreskrivna drift-, underhålls- och reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs. ƒ De för driften gällande tillämpliga föreskrifterna för undvikande av olycksfall samt de övriga generellt

Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas. Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt.

Montering Innan idriftssättningen skruvar ni fast handskyddet (3) på apparaten. (S. 2, bild A). 56

ƒ Undvik onormal kroppsställning. Försäkra Dig att stå stabilt och hålla jämvikten. ƒ Var uppmärksam. Koncentrera Dig på arbetet. Arbeta förnuftigt. Använd inte apparaten om Du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador. ƒ Bär lämpliga arbetskläder: − inga vida kläder eller smycken, de kan fastna i rörliga delar och dras med. − arbetshandskar, halksäkra skor − ett hårnät vid långt hår ƒ Bär personliga skyddskläder: − Skyddsglasögon − Hörselskydd ƒ Se till att ditt arbetsområde alltid är i gott skick. Oordning kan leda till olycksfall. ƒ Ta hänsyn till omgivningens påverkan: − Utsätt inte häcksaxen för regn. − Använd inte häcksaxen i fuktig eller våt miljö. − Arbeta endast om siktförhållandena är tillfredsställande. − Använd inte häcksaxen i närheten av brännbara vätskor eller gaser. ƒ Lämna aldrig häcksaxen utan uppsikt. ƒ Personer under 18 år får ej använda maskinen. ƒ Håll alla andra personer utom räckhåll. Låt inte andra personer, i synnerhet inte barn, beröra verktyget eller kabeln. Håll dem borta från arbetsområdet. ƒ Överbelasta inte maskinen! Arbetet går bättre och säkrare i det angivna effektområdet. ƒ Använd endast maskinen med kompletta och korrekt monterade skyddsanordningar och ändra inget som kan påverka säkerheten. ƒ Använd inte knivar som inte stämmer överens med de specifikationer som är angivna i denna bruksanvisning.

gällande godkända arbetsmedicinska och säkerhetstekniska reglerna ska följas. Varje form av användning utöver detta gäller som fel användningsändamål. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. Egenmäktiga förändringar av häcksaxen utesluter allt ansvar från tillverkarens sida för de skador som uppstår därigenom. Häcksaxen får endast ställas i ordning, användas och underhållas av personer som är tillräckligt informerade om maskinen och dess faror. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder. Maskinen får inte användas i omgivningar med explosionsrisk och får inte utsättas för nederbörd. Metalldetaljer (trådar etc.) måste ovillkorligen avlägsnas från det material som skall skäras.

Resterande risker Även vid användning till rätt ändamål kan det kvarstå resterande risker, trots att alla tillämpliga säkerhetsbestämmelser följs. Resterande risker kan minimeras om ”Säkerhetsinstruktionerna” och ”Användning till rätt ändamål” samt bruksanvisningen som helhet följs. Hänsyn och försiktighet minskar riskerna för person- och sakskador. ƒ Personskador orsakade av ivägslungade delar av arbetsstycket. ƒ knivdelar som bryts av och slungas ut. ƒ Risk orsakade av elspänning vid användning av ej korrekta elanslutningsledningar. ƒ Beröring av spänningsförande delar i öppnade elektriska komponenter. ƒ Risk för hörselskador vid längre arbetspass utan hörselskydd.

Användning av andra verktyg och andra tillbehör kan ƒ Stäng av maskinen och dra ut nätkontakten ur eluttaget vid: − reparationsarbeten − underhålls- och rengöringsarbeten − åtgärd av fel (därtill hör även blockering av knivarna) − Transport och lagring − om Du lämnar häcksaxen (gäller även kortvariga avbrott) ƒ Vårda häcksaxen omsorgsfullt: − Håll verktygen vassa och rena för att arbeta säkrare. − Håll handtagen torra och fria från olja och fett. − Följ underhållsföreskrifterna ƒ Kontrollera att maskinen inte har fått några eventuella skador: − Innan maskinen startas måste skyddsanordningarna noga undersökas avseende felfri och ändamålsenlig funktion. − Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar.

Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Arbeta säkert Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser innan du börjar använda maskinen för att skydda både dig själv och andra för möjliga faror.

L L Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen. Spara dessa säkerhetsanvisningar väl.

ƒ Informera dig med hjälp av bruksanvisningen om maskinen och dess funktioner. ƒ Använd maskinen aldrig för andra ändamål än den är avsedd för (se avsnitten „Föreskriven användning“). 57

Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att häcksaxens ska fungera korrekt. − Skadade skyddsanordningar och delar måste repareras av en auktoriserad verkstad eller bytas, om inget annat anges i bruksanvisningen. − Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas. ƒ Låt inga verktyg sitta kvar! Kontrollera före start att nycklar och inställningsverktyg är avlägsnade. ƒ Förvara oanvända aggregat på ett torrt, stängt ställe utanför barns räckvidd.

jordfelsbrytare och 10 A säkring. ƒ Använd anslutnings- eller förlängningskablar med en tvärsektion på minst 1,5 mm².

Anslutning av förlängningskabeln I syfte att förhindra att insticksanslutningen lossnar av misstag skall Du stoppa in förlängningssladden i form av en ögla genom öppningen i det bakre handtaget (6) samt placera denna över kabelupphängningen. Sidan 3 bild C.

Inkoppling Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten.

Elektrisk säkerhet ƒ Anslutningsledningen måste svara mot IEC 60245 (H 07 RN-F) och ha ett trådtvärsnitt på minst − 1,5 mm2 vid en kabellängd på upp till 25 m − 2,5 mm2 vid en kabellängd på över 25 m ƒ Skydda dig mot elektriska stötar. Undvik kroppsberöring med jordade delar. ƒ Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter Använd inte kabeln för att dra ut kontakten ur eluttaget. ƒ Bär aldrig maskinen genom att hålla i anslutningsledningen. ƒ Kontrollera regelbundet häcksaxens kabel och låt byta ut denna av en utbildad fackkfart om den är skadad. ƒ Vid montage se till att anslutningsledningen inte stör, kläms eller knäcks och att stickkontakten inte blir blöt. ƒ Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad. ƒ Använd inga defekta anslutningsledningar. ƒ Använd endast godkända kablar och förlängningskablar vid arbete utomhus. ƒ Använd inte provisoriska kablar. ƒ Skyddsanordningar får aldrig överbryggas eller tas ur drift. ƒ Anslut kompostkvarnen med en jordfelsbrytare (30 mA).

Häcksaxen är utrustad med en tvåhands säkerhetsfrånkoppling vilken förhindrar att maskinen oavsiktligt koppas till. Tryck in Till- / frånkopplingen vid det bakre handtaget (6) och aktivera samtidigt med den andra handen kopplingsknappen vid det främre handtaget (4), sidan 2, bild A.

Frånkoppling Släpp Till- /frånkopplingen eller kopplingsknappen för att stänga av maskinen.

Arbetstips Observera följande innan du börjar arbeta: ƒ Är det städat på arbetsplatsen? ƒ Aggregatet får inte tas i drift innan bruksanvisningen har lästs, alla angivna upplysningar har observerats och aggregatet har monterats enligt beskrivning! ƒ Håll alltid luftslitsarna rena.

Elanslutningen eller reparation av elektriska komponenter ska utföras av en auktoriserad elektriker eller av en av våra kundserviceställen. Följ de lokala föreskrifterna, i synnerhet skyddsåtgärderna. Reparation av andra maskindelar ska utföras av tillverkaren eller tillverkarens kundserviceställen. Använd endast originalreserv-, tillbehörs- och specialdelar. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål.

ƒ Skräm bort alla djur ur häcken så att dessa inte skadas. Arbeta med häcksaxen, sidan 2 - 3, bild B – E Håll fast häcksaxen med båda händerna på ett säkert avstånd från kroppen. ƒ Förlängningssladden måste befinna sig bakom häcksaxen medan man klipper så att den inte kan beröras av knivarna, bild C. ƒ Häcksaxen kan genom sina dubbelsidiga knivar förflyttas framåt och bakåt eller genom pendelrörelser från den ena till den andra sidan, bild D. ƒ Klipp först häckens sidor och först därefter den övre kanten. ƒ Klipp häcken nedifrån och upp, bild E. ƒ Klipp häcken i form av en trapets, bild B. ƒ Spänn ett riktsnöre längs med häcken om Du önskar att klippa häckens övre linje jämnt. ƒ Avlägsna ovillkorligen främmande föremål ur häcken (t.ex. tråd) eftersom sådana föremål kan skada häcksaxen.

Idrifttagning Nätanslutning Jämför den på aggregatets typskylt angivna spänningen, t. ex. 230V med nätspänningen och anslut häcksaxen till en föreskriftsenlig stickdosa. Växelströmsmotor: Använd jordat vägguttag, nätspänning 230V med

L Observera under alla omständigheter säkerhetsanvisningarna på s. 57 och följande. 58

Underhåll och skötsel

Dra ur nätkontakten före underhåll och skötsel.

Dra ut nätkontakten.

Säkerhetsanordningar som tagits bort vid underhålls- och rengöringsarbeten måste ovillkorligen sättas tillbaka och kontrolleras vederbörligen.

Förvara oanvända aggregat på ett torrt, stängt ställe utanför barns räckvidd. Observera följande före lagring under en längre period, för att förlänga häcksaxens livstid och för att garantera att reglagen inte kärvar. − Utför en grundlig rengöring. − Behandla alla rörliga delar med en miljövänlig olja.

Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador. följande L Observera funktionsduglig

L Använd aldrig fett! Skjut på knivskyddet på kniven.

ƒ Rengör och olja regelbundet alla rörliga delar. ƒ Rengör eller sug av ventilationsslitsarna. ƒ

L Rengör aldrig knivarna med vatten Î korrosionsrisk! Använd aldrig fett!

Använd miljövänlig olja.

Var vänlig beakta bifogade garantivillkor.

Möjliga fel Fel Häcksaxen fungerar inte.

Häcksaxen klipper med avbrott

Möjlig orsak • Ingen ström • Elavbrott • Defekt förlängningskabel • • • • •

Motorn är påslagen men kniven • rör sig inte • Kniven blir het • • Motorn brummar, knivarna • stannar

Säkringen defekt Motor eller strömbrytare defekt Kabeln defekt Internt fel Till- / frånkopplingen defekt Internt fel Knivarna är slöa Knivarna är defekta Bristande smörjning => friktion Knivarna är blockerade

Åtgärd (dra ut kontakten) • Kontrollera strömtillförseln • Kontrollera kabeln, använd inga defekta kablar • Byt ut säkringen • Låt kontrollera eller reparera motorn eller strömbrytaren av en elektriker • Kontrollera strömtillförseln • Uppsök tillverkaren eller behörig kundservice • Uppsök tillverkaren eller behörig kundservice • Uppsök tillverkaren eller behörig kundservice • Låt slipa knivarna • Byt ut knivarna • Smörj knivarna • Avlägsna föremålet

Tekniska data Typbeteckning Model Motoreffekt Nätspänning / Nätfrekvens Tomgångsvarvtal n0 Knivlängd Skärlängd Svärdtjocklek Grenöppning Hand-arm-vibration EN 1033/DIN 45675 Bullernivå Lwa (enligt direktiv 2000/14/EG)

HS 600/45, HS 600/55 HS 600/45, HS 600/55 600 W 230 V~ / 50 Hz 1600 min –1 510 mm, 620 mm 440 mm, 540 mm 1,5 mm 16 mm avhw = < 2,141 m/s² Uppmätt bullernivå 96,7 dB (A Garanterad bullernivå 103 dB (A) 83,7 dB (A) cirka 2,80 kg, cirka 3,10 kg

II Ljudnivå LPA (enligt direktiv 2000/14/EG) Vikt Skyddsklass
