HS 600-55 - Elektrisk hækkeklipper ATIKA - Gratis brugsanvisning og manual

BRUGSANVISNING HS 600-55 ATIKA

Brugsanvising - Sikkerhedshenvisninger - Reservdeler

Sövénynyíró oló

DK EF-overensstemmelseserklæring i henhold til EF-direktiv 98/37/EG

DK erklærer på eget ansvar, at produit,

Haeksaks HS 600/45, HS 600/55

som er omfattet af donne erklæring, overholder de relevante grundlaeggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan &, anvendelse. 2004/108/EG, 2000/14 EG, 2006/95/EG.

Malt lydeffektniveau LwA 96,7 dB (A) og garanteret lydeffektniveau LwA 103 dB (A).

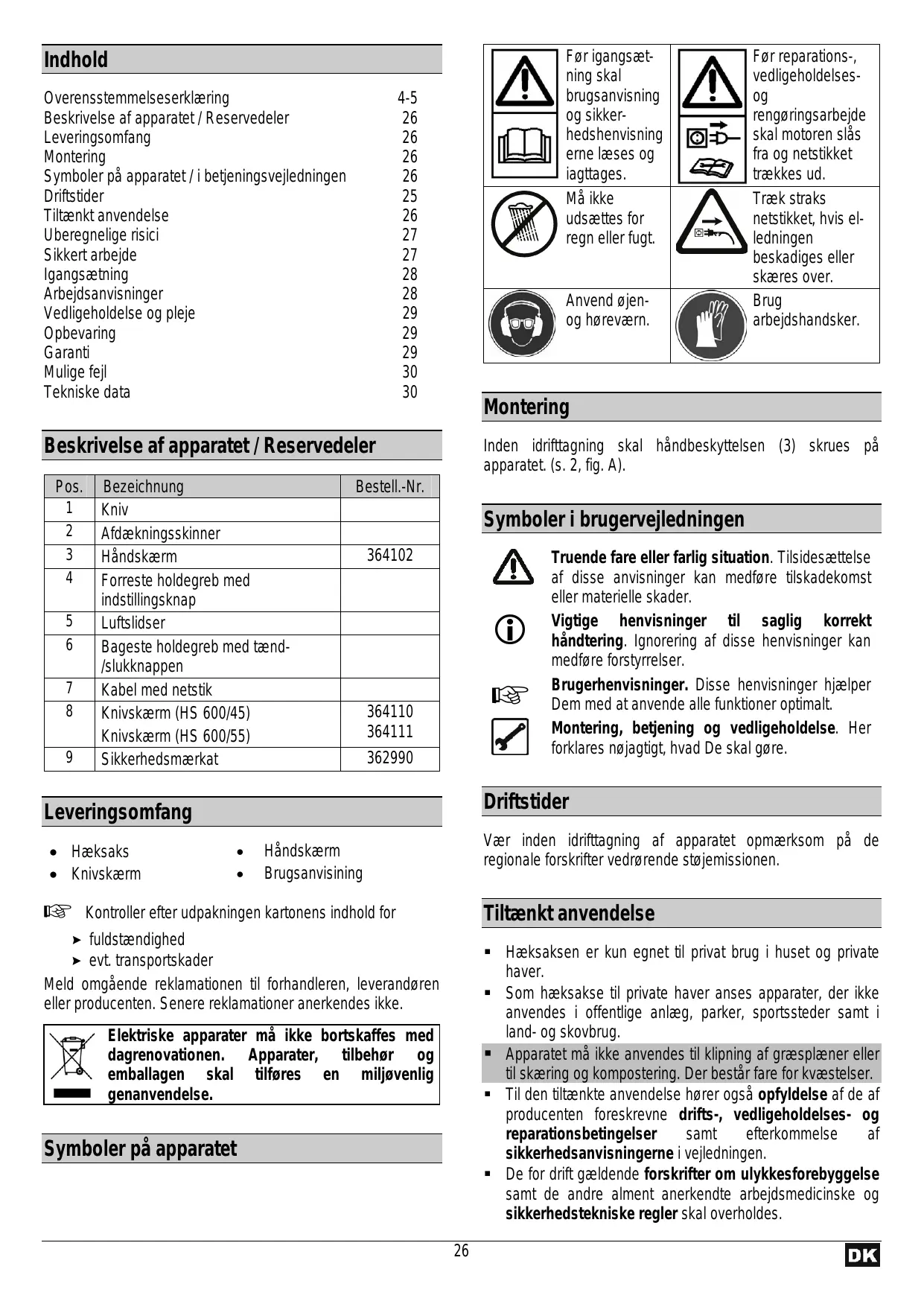

Overensstemmelseserklaering 4-5
Beskrivelse af apparatet / Reservedeler 26
Leveringsomfang 26
Montering 26
Symboler på apparatet / i betjeningsvejledningen 26
Driftstider 25
Tiltaenknt anvendelse 26
Uberegnelige risici 27
Sikkert arbejde 27
Igangsætning 28
Arbejsanvisninger 28
Vedligeholdelse og pleje 29
Opbevaring 29
Garanti 29
Mulige fejl 30
Tekniske data 30

Beskrivelse af apparatet / Reservedeler

Pos.	Bezeichnung	Bestell.-Nr.
1	Kniv
2	Afdækningsskinner
3	Håndskærm	364102
4	Forreste holdegreb med indstillingsknap
5	Luftslidser
6	Bageste holdegreb med täend-/slukknappen
7	Kabel med netstik
8	Knivskærm (HS 600/45)	364110
	Knivskærm (HS 600/55)	364111
9	Sikkerhedsmærkat	362990

Leveringsomfang

Haeksaks

Handskaerm

Knivskaerm

Brugsanvisining

Kontroller after udpakningen kartonens indhold for

fuldstaendighed
evt.transportskader

Meld omgående reklamationen til forhandleren, leverandøren aller producenten. Senere reklamationer anerkendes ikke.

Elektriske apparater pågressive bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.

Symboler på apparatet

Før igangsæt- ning skal brugsanvising og sikker- hedshenvising erne læses og iagttages.	Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.
Må ikke udsættes for regn eller fugt.	Træk straks netstikket, hvis el- ledningen beskadiges eller skæres over.
Anvend øjen- og høreværn.	Brug arbejdshandsker.

Montering

Inden idrifttagning skal handbeskyttelsen (3) skrues på apparatet. (s. 2, fig. A).

Symboler i brugervejledningen

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Ignorering af disse henvisninger kan medfrole forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Driftstider

Vær inden idrifttagning af apparatet opmaerksom på de regionale forskritter vedrørende stjemissionen.

Tiltaenk anvendelse

• Hæksaksen er kun egnet til privat brug i huset og private haver.

• Som hæksakse til private haver anses apparater, der/DDke anwendes i offentlige anlag, parker, sportssteder samt i land- og skovbrug.

• Apparatet mä ikke anvendes til klipning af græsplæner ellertil skæring og kompostering. Der bestarfare for kvæstelser.

• Til den tiltænkte anvendelse hør er ogss opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser samt afterkommense af sikkerhedsanvisningerne i vegledningen.

• De for drift gældende forskritter om ulykkesforebyggelseamt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholds.

• Enhver derudover gängebrug gælder som ikke at nære beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

• Ved forandringer på egen hand ved hæksaksen bortfalder producentens ansvar for alle derved opståede skader.
  Hæksaksen mä kun klargøres, anvendes og vedligeholds af personer der er fortrolige med apparatet og er informeret om farerne. Reparationsarbejde mä kun udføres af os eller af kundeservicecentre, som vi har udpeget.
• Maskinen må ikke anvendes i eksplosionsfarlige omgivelser eller udsættes for regn.
  Metaldele (trad etc.) skal fjernes fra det materiale der skal klippes.

Uberegnelige risici

Selmøksaksen anwendes til det tiltænkte formal og alle gældende sikkerhedsbestemmelse overholds, kan der vare uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, nr "Sikkerhedsanvisninger" og "Tiltaenknt anvendelse" somt delve brugervejledningen folars og overholds.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for kvaestelser pga. udslynget materiale.
• Brud og udslyngning af knivdele.
• Fare på grund af strøm ved brug af ukorrekte eultil-slutningskabler.
• Beröring af spændingsførende delie ved Åbnede elektriske komponenter.
• Horeskader ved laengere varende arbejde uden horevaern.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Læs og iagttag før igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelsei det pagelnde land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med haeksaksen.
Disse sikkerhedsanvisninger skal opbevares om-hyggeligt.

Gør Dem kende med apparatet for brug ved hjælp af betjeningsvejledningen.
- Anvend apparatet ikke til formal, som det ikke er beregnet til (se "Formalsbestemt anvendelse").
- Undgå unormal kripsstilling. Sørg for sikkert ståsted og hold altid ligevægt.
Vær opmærksom. Vær opmærksom på hvad De har med at gøre. Vær fornuftigt ved arbejdet. Anvend apparatet ikke,

när De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

Anvend egnet arbejdstoj:

• intet lolestiddende toj aller smykker (de kan gribes af bevagelige dele)
• arbejdshandsker, skridsikkert fodtoj

• et harnet til langt har

• Anvend personligt beskytttesesudstyr:

• Beskyttselsbriller
  Horevaern

• Hold arbejdsområdet iorden! Uorden kan resultere iulykker.
  Vær opmaerksom pa pavirkninger udefra:

• Udsæt ikke haeksaksen for regn.

• Anvend/DD hæksaksen i fugtige erer våde omgivelser
  Arbejd kun ved tilstrækkelig sigtbarhed.

• Anvend/DD hæksaksen i nærheden af brændbare væsker eller gasser.

• Efterlad hæksaksen aldrig.uden opsyn.

• Personer under 18år må ikke betjene apparatet.
• Hold andre personer borte.

Lad ikke andre personer,—især børn,kommen ikontakt med værktoget ether kablet.

Hold dem borte fra arbejdsomradet.

• Overbelast ikke hæksaksen! Du arbejder bedre ogmere sikkert i det angivne effektområde.
  Hæksaksen må kun anvendes med komplet og korrekt monterede beskyttelsensonordninger og intet på saven måændres, som kan pärke sikkerheden.
• Anvend ingen knife der/DDke stemmer overens med de angivne tekniske data i donne betjeningsvejledning.

Brug af andet værktøj og tilbehør kan bringe dig i fare.

• Sluk for hæksaksen og tag netstikket ud af stikkontakten ved:

• reparationsarbejde

• vedligeholdelses- og rengøringsarbejde
• udbedring af fejl (herunder blokering af knivene)

• transport og opbevaring
  haeksaksen afterlades (også ved kortvarige afbrydelser)

• Plej din hæksaks omhyggeligt:

• Hold værktøjerne skarpe og rene for at kinne arbejde bedre ogmere sikkert.

• Hold handtagene tøre og frie for olie og fedt.

• Kontroller haeksaksen for eventuelle beskadigelser:

• Før fortsat brug af hæksaksen skal beskyttelsesanordningerne kontrolleres grundigt for fejlfri og korrekt Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtige dele skal ære rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af hæksaksen.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret vorksted eller

udskiftes, sāfremt intet andet er angivet i brugervejledningen.

• Beskadigede aller ikke læsbare sikkerhedsmærkater skal erstatte

Fjern altid værktogsnogler!
Kontroller haver gang for haeksaksen taendes, om nogle og indstillingsværktj er fjernet.
- Opbevar ikke anvendte apparater på et短时间内 sted.uden for børns rækkevidde.

Elektrisk sikkerhed

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m

Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretværshit på minded
- Sørg for beskytelse mod elektrisk stød. Undgå kropskontakt med jord forbundne dele.
- Anvend/DD kablet til andre formal end det tiltaenkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DD kablet til at trække stikket ud af stikkontakten.
Bae r aldrig apparatet pa tilslutningsledningen.
- Kontroller hæksaksens kabel med jævne mellemrum og fæ det udskiftet af en autoriseret elektriker när det er beskadiget.
- Ved montering af en til Slutningsledning sorg for at denen ikke er i vejen,kommen i klem, bojes og at stik forbindelsen ikke bliver vår.
- Kontroller regelmaessigt forlaengerkabler og udskift dem, hvis de er beskadigede.
- Anvend ingen defekte tilslutningsledninger.
- Anvend udendørs kun forlæŋgerkabler, der er godkende hertil og markeret på tilsvarende@måde.
- Anvend ingen provisoriske eltilslutninger.
- Beskyttelsenanordninger mä aldrig kortsluttes eller sættes ud af drift.
- Tilsnut apparatuset via et fejstrømsrelæ (30 mA).

Eltilsutlingen eller reparationer på hæksaksen elektriske dels skal udføres af en autoriseret elektriker erler af en af vore kundeserviceafdelinger. De lokale forskritter - især hvad beskyttelsesforanstaltninger angår - skal overholds.

Reparationer på andre af hæksaksen dele skal udføres af producenten eller en af hans kundeserviceafdelinger.

Anvend kun originale reservedele, tilbehør og ekstraudstyr. Ved anwendelse af andre reservedele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Igangsætning

Nettilsnutting

Sammenlign den på hæksaksens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut hæksaksen til en tilsvarende og korrekt jord forbundet stikkontakt.

Vekselstrømsmotor:

Anvend en beskyttelseskontakt, netspænding 230 V med fejIstrømsrelæ og sikring 10 A.

• Anvend tilslutnings- aller forlængerkabler med en kernediameter på mindst 1,5 ~mm^2 .

Tilslutning af forlængerledning

For at undgå en utilisitet lösning af forlaengerledningen,

stik forlængerledningen som lække gennem abningen i det bageste holdegreb (6) og læg den over kabelophængningen. Side 3, fig. C.

Indkobling

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres aller udskiftes af kundeservice.

Hæksaksen har en sikkerheds-to-händ-afbryder, der frohindrend en utilsigtet igangsætning.

Tryk tænd/sluk-kontakten på det bageste holdegreb (6) og er med samtidigt knappen på forreste holdegreb (4) med anden hand, side 2, fig. A.

Frakobling

Til slukning af apoparatet slip tænd-/sluk-kontakten ellpen.

Arbejdsanvisninger

För arbejdssstart skal følgende kontrolleres:

Arbejdsplads ryddet op?
Hæksaksen på ikke tages i brug, För brugervejledningen er blevet læst, alle angivne anvisninger er blevet forstæt og hæksaksen er blevet monteret som beskrevet!
- Hold luftslidserne altid rene.
- Fä inden klipningen dyrene til at forlade hækken for/DD at skade dem.

Arbejde med haeksaksen, side 2 - 3, fig. B - E

Hold hæksaksen med begge hænder i sikker afstand fra kroppen

• Forlaengerledningen skal under klipningen forblve bag haelsaksen for at forhindre at det klippes over, fig. C.
  Hæksaksen kan, pga. knivene med dobbeltskaer bevæges frem og tilbage og i pendulbevægelser, fig. D.
• Klip først hæksiderne og derefter overkanten, fig. E.
• Klip hækken oppefra og nedefter.
• Klip hækken i trapezform, fig. B.
• Spænd en rettesnor over hækkens laengde, hvis du vil klippe en lige overkant af hækken.
• Fjern fremmedlegemer ud af hækken (f. eks trad, da disse kan beskadige haeksaksens knife.

Overhold altid sikkerhedshenvisingerne, side 27.

Vedligeholdese og pleje

Træk netstikket ud før vedligeholdsesog rengøringsarbejde.

Sikkerhedsudstyr, der er fjernet til vedligehold og rengøring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Vær opmærksom på følgende for at bibeholde hæksaksens Funktionsdygtighed:

• Rengør og smør regelmæssigt alle bevægelige dele med olie.
  Rengor erler stovsg luftsliderne.
  Rengør aldrig knivene med vand korrosionsfare!

Anvend aldrig fert!

Brug miljøvenlig olie.

Opbevaring

Trak netstikket ud.

Opbevar ikke anvende apparater på et短时间内 sted uden for børns rækkevidde.
Vær opmaerkoms på følgende forlændere opbevaring for at forlaenge hæksaksens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
- Forsyn alle bevægelige dele med en miljøvenlig olie.

Anvend aldrig fert!

Skub knivafskaermning over kniven.

Garanti

Vi henviser til vedlagte garantierklaring

Mulige fejl

Fejl	Mulig ørsag	Afhjælpning (træk netstikket)
Hæksaksen kører ikke	• ingen strøm • Strømsvigt • Forlængerkabel defekt • sikring defekt • Motor eller kontakt defekt	• kontROLLER strømforsyning • kontROLLER kabler, brug ikke defekte kabler. •udskift sikring • på motor ellerkontakt kontrolleret ogevt. udskifftet af en el-fagmand.
Hæksaksen klipper med afbryderlser	• kabel defekt • intern fejl •ænd-/slukknap defekt	• kontROLLER strømforsyning •kontakt producent eller pågåeldnende kundeservice •kontakt producent eller pågåeldnende kundeservice
Motor kører, knive standser	•intern fejl	•kontakt producent eller pågåeldnende kundeservice
Knife bliver varme	•knife er.sløve •knife er defekt •manglende smøring =>friktion	• på knivene slebet •udskift knife •smør knives med olie
Motor brummer, knive standser	•knife blokerer	•fjern genstand

Tekniske data

Type	HS 600/45, HS 600/55
Modelbetegnelse	HS 600/45, HS 600/55
Motoreffekt P1	600 W
Netspænding / Nettfrekvens	230 V~ / 50 Hz
Tomgangsomdrejningstal n0	1600 min-1
Knivlængde	510 mm, 620 mm
Snitlængde	440 mm, 540 mm
Sværtykke	1,5 mm
Gren-gennemgang	16 mm
Hånd-arm-vibration EN 1033/DIN 45675	avhw= < 2,141 m/s2
Støjniveau Lwa (mål't i henhold til direktiv 2000/14/EF)	mål't støjniveau 96,7 dB (A)
	garanteret støjniveau 103 dB (A)
Lydtryksniveau LPA (mål't i henhold til direktiv 2000/14/EF)	83,7 dB (A)
Vægt	omtrent 2,80 kg, omtrent 3,10 kg
Beskyttseskesklasse	II
